[区块链]智能合约变量储存机制详解

前言

在以太坊上，我们可以通过部署智能合约来实现我们需要的功能，合约代码中我们往往需要定义一些变量，这就涉及到了智能合约变量的存储机制。

这篇文章我们将根据 solidity 的所有的变量命名的类型来讲解智能合约的存储机制。

存储机制

每个在以太坊虚拟机（EVM）中运行的智能合约的状态都在链上永久地存储着。这些值存储在一个巨大的数组中，数组的长度为 2^256，下标从零开始且每一个数组能够储存 32 字节(256个比特)长度的值。并且存储是稀疏的，并没有那么密集。

变量类型

Solidity 的数据变量类型分为两类：
-值类型- value type
-引用类型- reference type

值类型

• 布尔型 (bool) 2bit(0/1)
• 整型 (int/uint) 根据关键字的不同表示不同长度，int8 表示 8bits 有符号
• 定长浮点型 (fixed/ufixed) Solidity 还没有完全支持定长浮点型。可以声明
• 定长浮点型的变量，但不能给它们赋值或把它们赋值给其他变量
• 定长字节数组 (byte[1]/bytes[1]) 定义数组时定义长度
• 地址类型 (adress) 160bits
• 地址类型成员变量(balance,transfer…)
  balance uint256(256bits)
  transfer() uint256(256bits)

引用类型

• 不定长字节数组类型 (bytes[]/byte[],string,uint[]…)
• 结构体 (struct)
• 映射 (mapping)

简单分析

写一个简单值类型的合约

pragma solidity ^0.4.25;
?
contract TEST{
   bool a=false;
   bool b=true;
   int16 c=32767;
   uint16 d=0x32;
   byte e=10;
   bytes1 f=11;
   bytes2 g=22;
   uint h=0x1; //uint是uint256的简称
   address i=0xbc6581e11c216B17aDf5192E209a7F95a49e6837;
}

优化存储原则：如果下一个变量长度和上一个变量长度加起来不超过 256bits，它们就会存储在同一个插槽里。

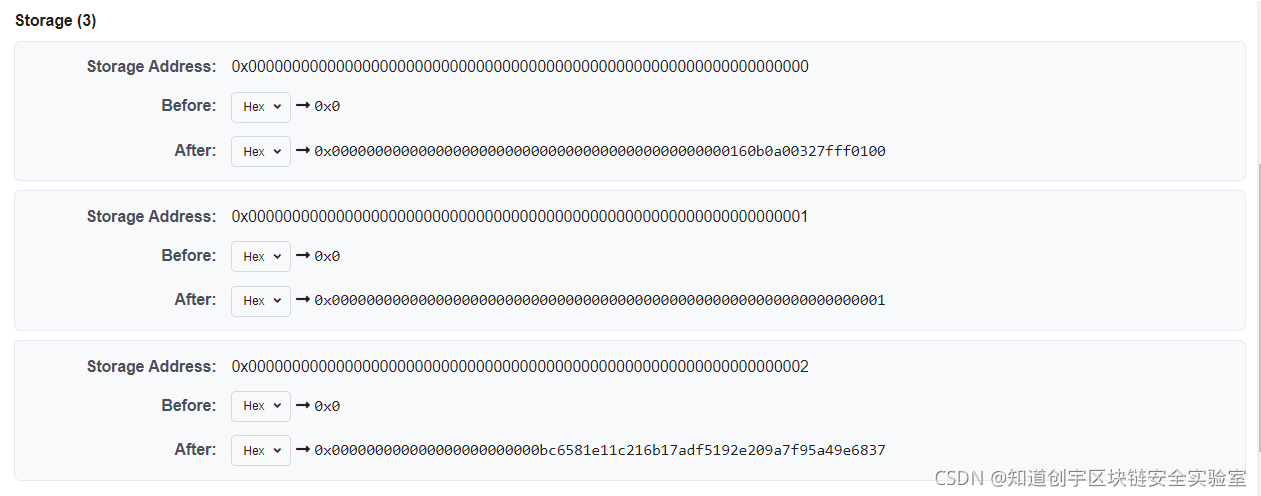

根据交易查询到的存储在以太坊虚拟机上面的值，下面进行分析。

0x0000000000000000000000000000000000000000000000160b0a00327fff0100 slot0
//0x00 a false
//0x01 b true
//0x7fff c 32767
//0x0032 d 0x32
//0x0a e 10
//0x0b f 11
//0x0016 g 22
0x0000000000000000000000000000000000000000000000000000000000000001 slot1
// h 0x1
0x000000000000000000000000bc6581e11c216b17adf5192e209a7f95a49e6837 slot2
// i 0x2

从上面可以看出以下几点：

• 各个类型的存储长度
• 存储顺序从后往前
• 存储优化原则
• byte.lengthbytes1.length8bits

数组类型

定长数组

pragma solidity ^0.4.25;
?
contract TEST{
?

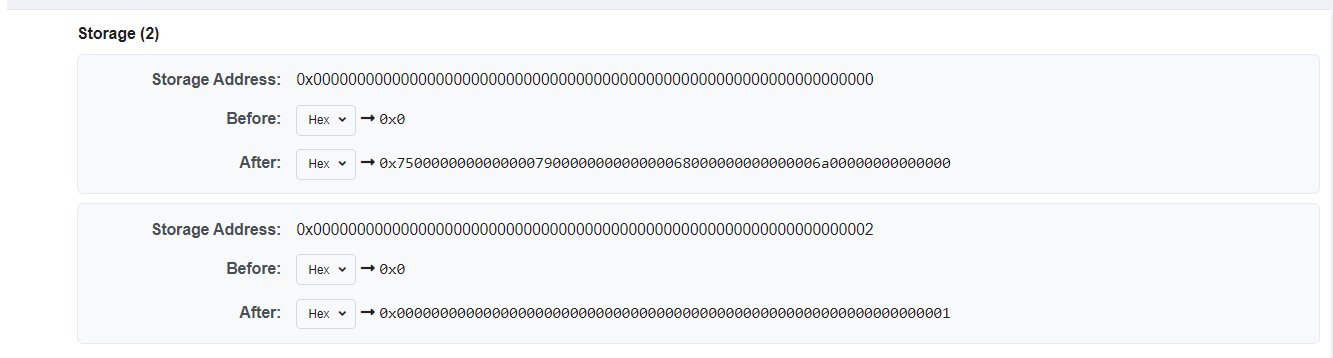

   bytes8[5] a = [byte(0x6a),0x68,0x79,0x75];
   bool b=true;
}

可以看到虽然规定了了长度为 5，但是实际上只用了 4 个，所以就只是用了四个 bytes8 的空间。

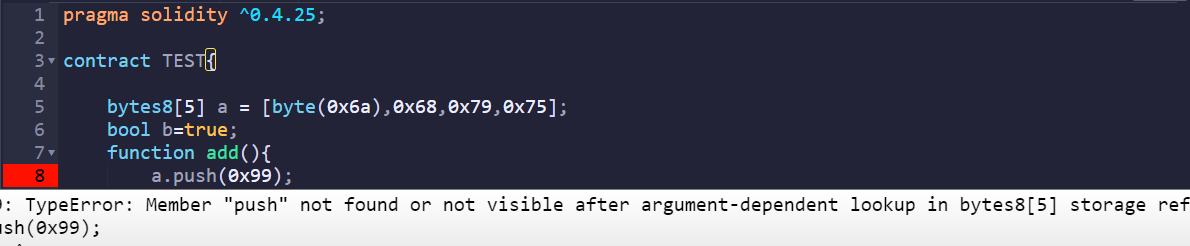

是不是可以加一个，编译器会报错。

变长数组

pragma solidity ^0.4.25;
?
contract TEST{
   uint[] a=[0x77,0x88,0x99];
   function add(){
       a.push(0x66);
  }
}
We1c0me_t0_th3_w0_
rd1d_o7_bl0ck6hain

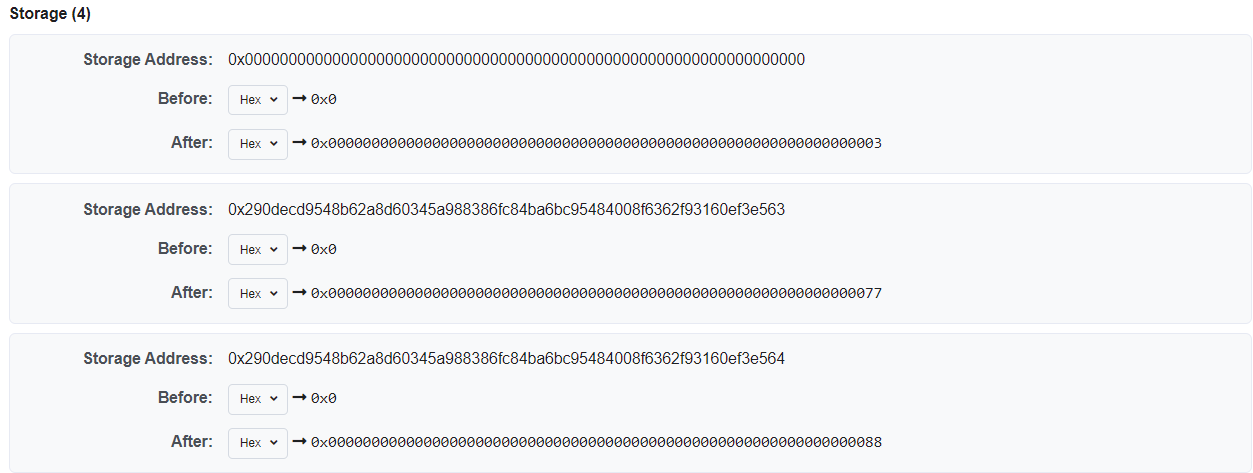

根据交易查询到的存储在以太坊虚拟机上面的值，下面进行分析

0x0000000000000000000000000000000000000000000000000000000000000003 slot0
//存储的是数组a的长度3
0x0000000000000000000000000000000000000000000000000000000000000077 slotx
//a[0]
0x0000000000000000000000000000000000000000000000000000000000000088 slot(x+1)
//a[1]
0x0000000000000000000000000000000000000000000000000000000000000099 slot(x+2)
//a[2]

Storage Address 的由来 x=keccak_256(slot) slot 是指数组长度存储的位置，此处对应的就是 0，对应的值就是

0x0000000000000000000000000000000000000000000000000000000000000000

import sha3
import binascii
def byte32(i):
   return binascii.unhexlify('%064x'%i) #计算时需要进行填充
?
a=sha3.keccak_256(byte32(0)).hexdigest()
print(a)
#0x290decd9548b62a8d60345a988386fc84ba6bc95484008f6362f93160ef3e563 x

此后 a[1], a[2] 对应偏移 1，2 个插槽

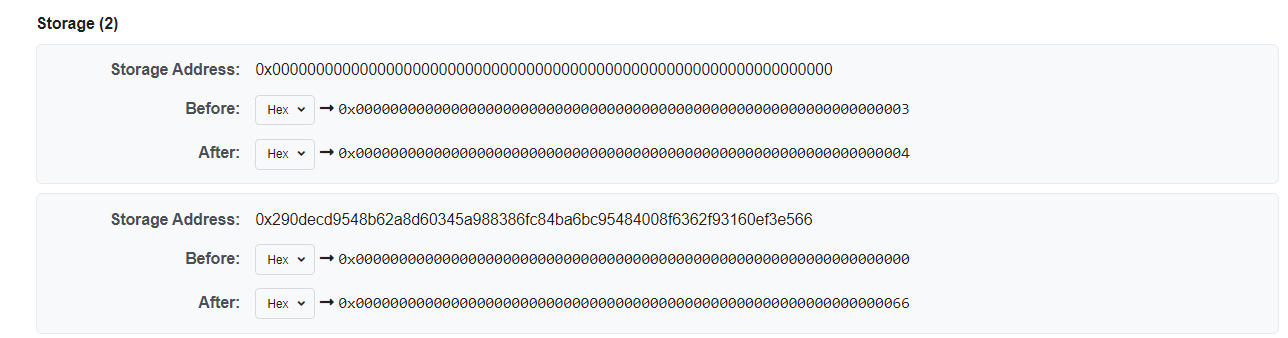

然后我们在调用 add() 函数看，发生了什么

• 第一步改变了数组 a 的长度
• 第二步在 a[2] 后面的一个插槽写入 0x66

字符串类型

pragma solidity ^0.4.25;
?
contract TEST{
?
   string a='whoami';

}

from Crypto.Util.number import *
b=0x77686f616d69
print(long_to_bytes(b))
#b'whoami'

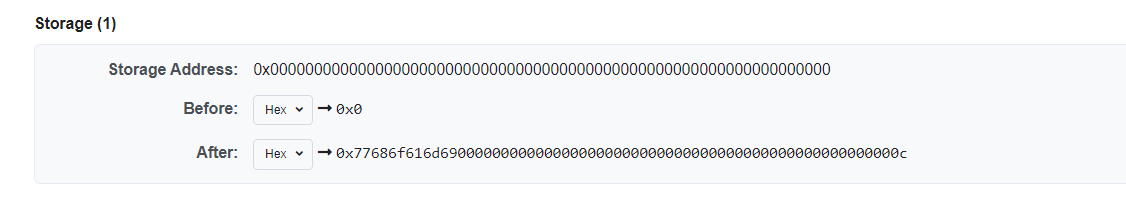

#0xc代表字符串长度 每个字母占2个十六进制位

pragma solidity ^0.4.25;

contract TEST{

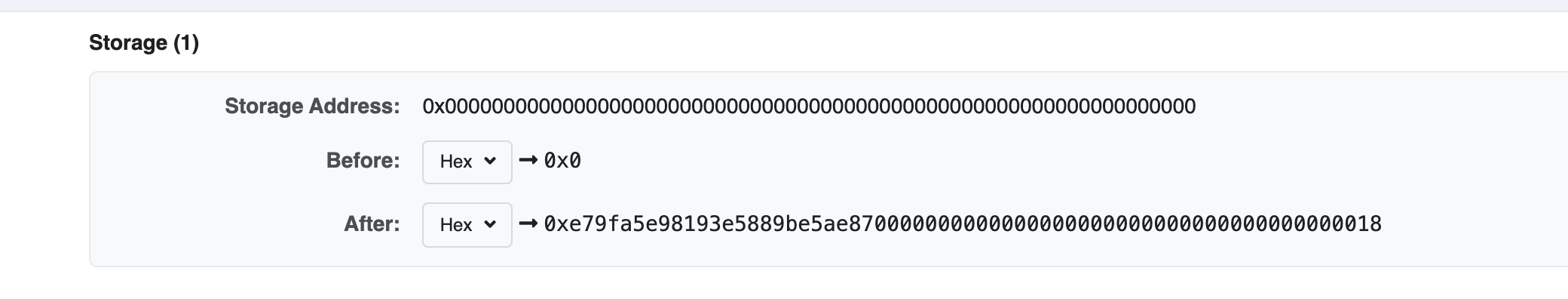

    string a='知道创宇';

}

from Crypto.Util.number import *
b=0xe79fa5e98193e5889be5ae87
print(long_to_bytes(b).decode('utf-8'))
#知道创宇
#0x18 每个汉字占6个十六进制位

pragma solidity ^0.4.25;
?
contract TEST{
?

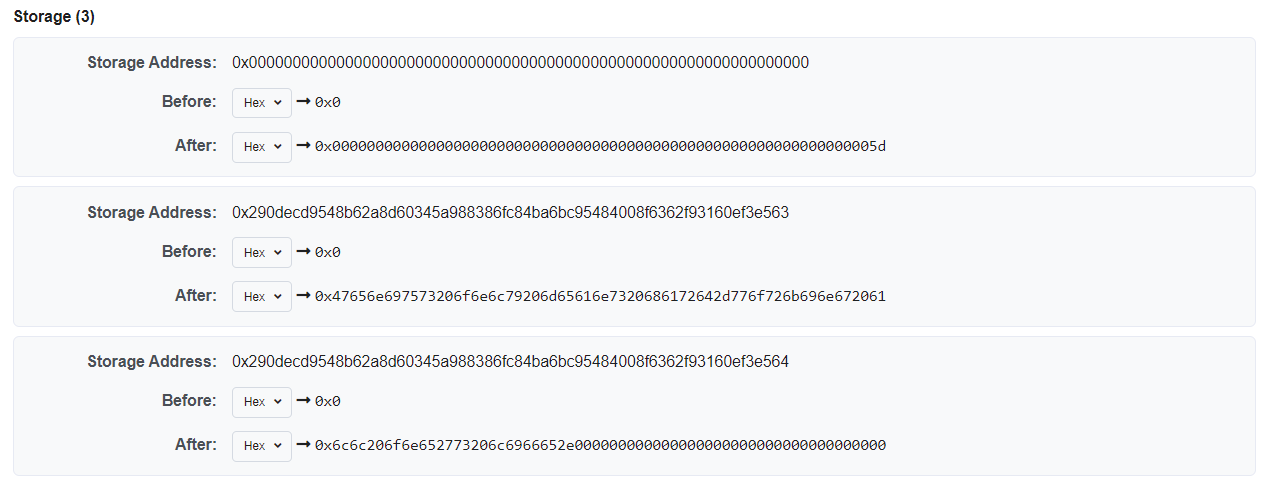

   string a='Genius only means hard-working all one\'s life.';

}

此时的存储方式和数组类似

from Crypto.Util.number import *
b=0x47656e697573206f6e6c79206d65616e7320686172642d776f726b696e6720616c6c206f6e652773206c6966652e
print(long_to_bytes(b))
#b"Genius only means hard-working all one's life."

思考了一下，比如像下面这样写，调用add函数后会发生什么

pragma solidity ^0.4.25;
?
contract TEST{
   string a='abcdf';
   function add(){
       a='Genius only means hard-working all one\'s life.';
  }
}

结构体类型

pragma solidity ^0.4.25;
?
contract TEST{
   struct test{
       bool a;
       uint8 b;
       uint c;
       string d;
  }
   test student=test(true,0x01,0xff,'abcd');

}

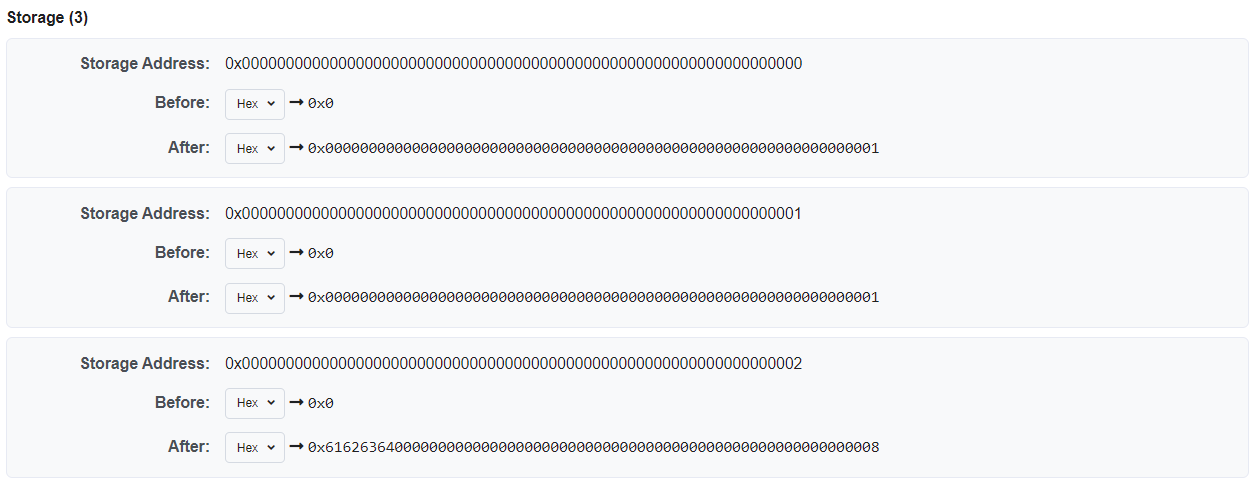

依旧按照存储优化原则

• a，b slot0
• c slot1
• d slot2

如果d超出了 32 字节，那么此时 x=x=keccak_256(2)

pragma solidity ^0.4.25;
?
contract TEST{
   struct test{
       bool a;
       uint8 b;
       uint c;
       string d;
  }
   test[] student;

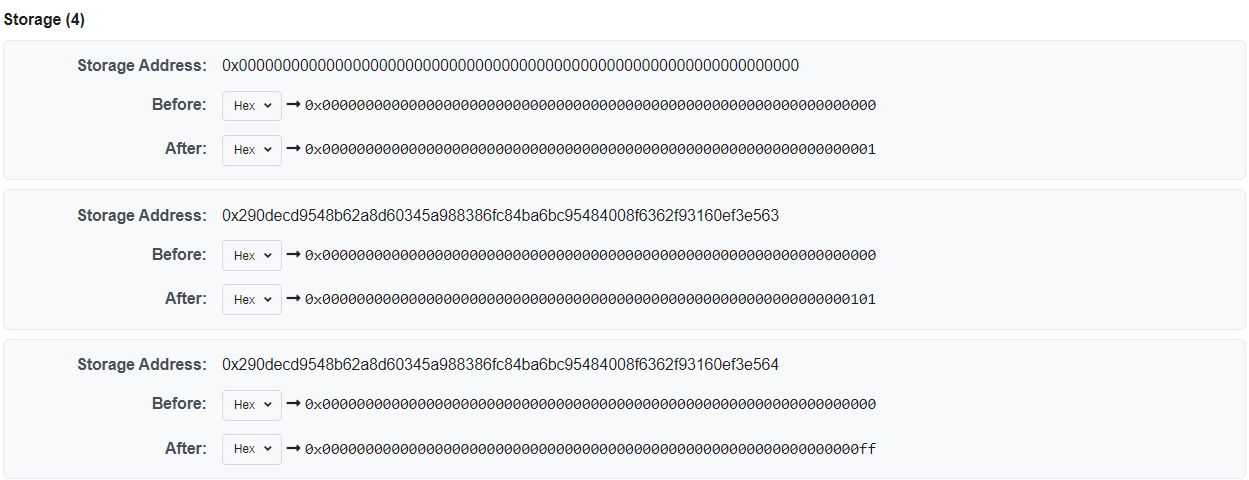

   function add(){
       student.push(test(true,0x01,0xff,'abcd'));
  }

}

和变长数组存储类似，只不过以结构体长度为一个存储周期改变

映射类型

pragma solidity ^0.4.25;
?
contract TEST{
   mapping(address=>uint) blance;
   function add(){
       blance[0xbc6581e11c216B17aDf5192E209a7F95a49e6837]=0x01;
  }
}

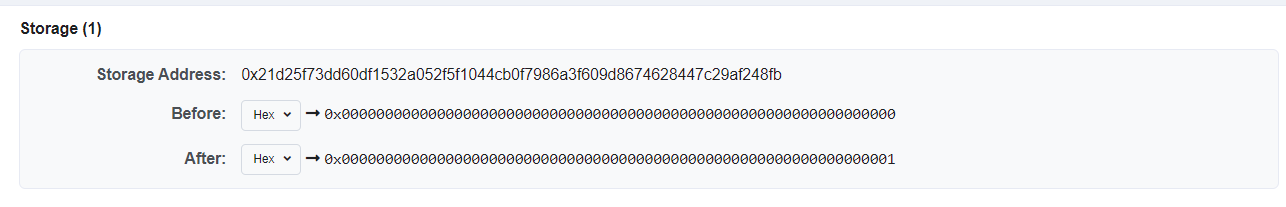

计算的规则是这样的，x=keccak_256(key+slot)

• key 代表映射类型的关键字
• slot 代表定义映射类型变量对应的插槽

import sha3
import binascii
def byte32(i):
   return binascii.unhexlify('%064x'%i)
key=0xbc6581e11c216B17aDf5192E209a7F95a49e6837
b=byte32(key)+byte32(0)
a=sha3.keccak_256(b).hexdigest()
print(a)
#21d25f73dd60df1532a052f5f1044cb0f7986a3f609d8674628447c29af248fb

pragma solidity ^0.4.25;
?
contract TEST{
   mapping(uint8=>string) blance;
   function add(){

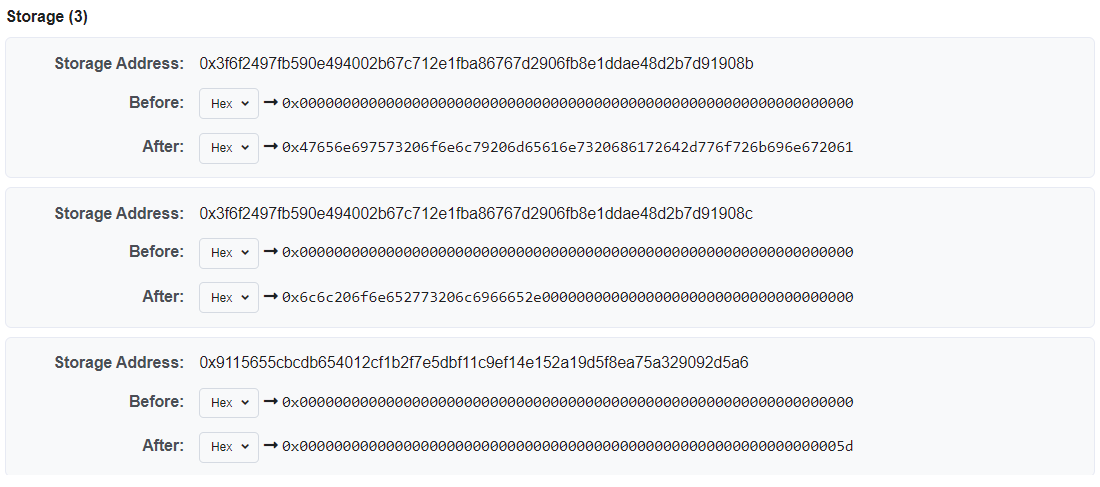

       blance[0xb]="Genius only means hard-working all one's life.";
  }
}

import sha3
import binascii
def byte32(i):
   return binascii.unhexlify('%064x'%i)
key=0xb
b=byte32(key)+byte32(0)
a=sha3.keccak_256(b).hexdigest()
print(a)
#9115655cbcdb654012cf1b2f7e5dbf11c9ef14e152a19d5f8ea75a329092d5a6 slot
a=sha3.keccak_256(byte32(slot)).hexdigest()
#3f6f2497fb590e494002b67c712e1fba86767d2906fb8e1ddae48d2b7d91908b

综合练习

pragma solidity >0.5.0;
?
contract StorageExample6 {
   uint256 a = 11;
   uint8 b = 12;
   uint128 c = 13;
   bool d = true;
   uint128 e =  14;
   uint256[] public array = [401,402,403,405,406];
?
   address owner;
   mapping(address => UserInfo) public users;
   string  str="name value";
?
   struct UserInfo {
       string name;
       uint8 age;
       uint8 weight;
       uint256[] orders;
       uint64[3] lastLogins;
  }
?
  constructor()public {
      owner=msg.sender;
?
      addUser(owner,"admin",17,120);
  }
?
  function addUser(address user,string memory name,uint8 age,uint8 weight) public {
      require(age>0 && age <100 ,"bad age");
?
      uint256[] memory orders;
      uint64[3] memory logins;
?
      users[user] = UserInfo({
          name: name, age:    age,  weight:weight,
          orders:orders,  lastLogins:logins
      });
  }
  function addLog(address user,uint64 id1,uint64 id2,uint64 id3) public{
      UserInfo storage u = users[user];
      assert(u.age>0);
?
      u.lastLogins[0]=id1;
      u.lastLogins[1]=id2;
      u.lastLogins[2]=id3;
  }
?
  function addOrder(address user,uint256 orderID) public{
      UserInfo storage u = users[user];
      assert(u.age>0);
      u.orders.push(orderID);
  }
  function getLogins(address user) public view returns (uint64,uint64,uint64){
       UserInfo storage u = users[user];
      return (u.lastLogins[0],u.lastLogins[1],u.lastLogins[2]);
  }
  function getOrders(address user) public view returns (uint256[] memory){
       UserInfo storage u = users[user];
      return  u.orders;
  }
}

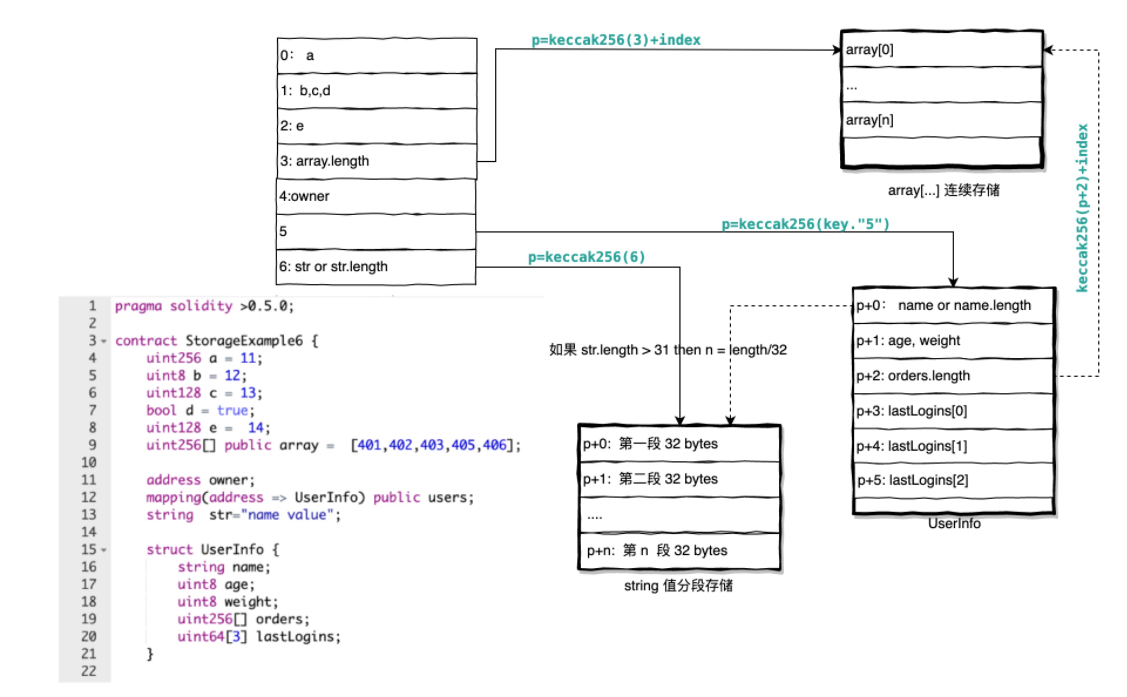

避免太过冗长，放个图

解题练习

web3.eth.getStorageAt(address, position [, defaultBlock] [, callback])

• address：String - 要读取的地址
• position：Number - 存储中的索引编号
• defaultBlock：Number|String - 可选，使用该参数覆盖web3.eth.defaultBlock 属性值
• callback：Function - 可选的回调函数, 其第一个参数为错误对象，第二个参数为结果。

举两个简单的题目

题目一 – Vault

// SPDX-License-Identifier: MIT
pragma solidity ^0.6.0;
?
contract Vault {
 bool public locked;
 bytes32 private password;
?
 constructor(bytes32 _password) public {
   locked = true;
   password = _password;
}
?
 function unlock(bytes32 _password) public {
   if (password == _password) {
     locked = false;
  }
}
}

定义为私有变量只能组织其他合约访问，但是无法阻止公开访问

按照其代码，可以知道 password 的存储位置是 1

web3.eth.getStorageAt(contract.address, 1)

直接使用

contract.unlock("A very strong secret password :\)")//密码错误

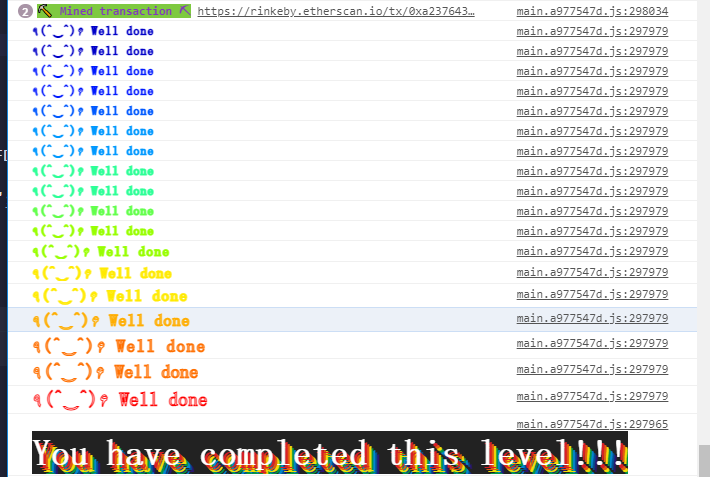

contract.unlock(web3.utils.hexToBytes('0x412076657279207374726f6e672073656372657420
70617373776f7264203a29'))

题目二 – Lock Box

pragma solidity 0.4.24;
?
import "../CtfFramework.sol";
?
contract Lockbox1 is CtfFramework{
?
   uint256 private pin;
?
   constructor(address _ctfLauncher, address _player) public payable
       CtfFramework(_ctfLauncher, _player)
  {
       pin = now%10000;
  }

   function unlock(uint256 _pin) external ctf{
       require(pin == _pin, "Incorrect PIN");
       msg.sender.transfer(address(this).balance);
  }
?
}

• 读取私有变量
• constructor只在构造的时候执行一次

总结

本篇文章详细讲解了智能合约的优化存储原则，数组类型，字符串类型，结构体类型和映射类型的存储机制。同时提供了基于 python 的计算代码，用以验证机制分析的正确性。

当然，本文设计的智能合约设计并不复杂，在实际开发过程中远比此复杂，需要经历一些分析，在能找到正确的存储位置。最后，希望通过本文章可以帮助大家进一步的了解智能合约。
