链路聚合概述
链路聚合（链路捆绑）：通过将多个以太网物理接口捆绑在一起形成一条逻辑接口。
作用：增加链路带宽，同时提供链路冗余
转发原理：eth-trunk位于mac于llc子层，属于数据链路层。
eth-trunk模块内部维护一张转发表，表由两项组成。
hash-key：hash-key是根据数据包的mac地址或ip地址等，仅hash算法得出。
接口号：不同的hash-key值对应不同的出接口。
链路聚合两种模式：
- a 手工负载分担模式：强制模式，没有协商机制，有几条链路用几条链路，“死板” （默认模式）
- b LACP模式 ：可以自定义备份链路，“灵活”,有协商报文。（推荐）

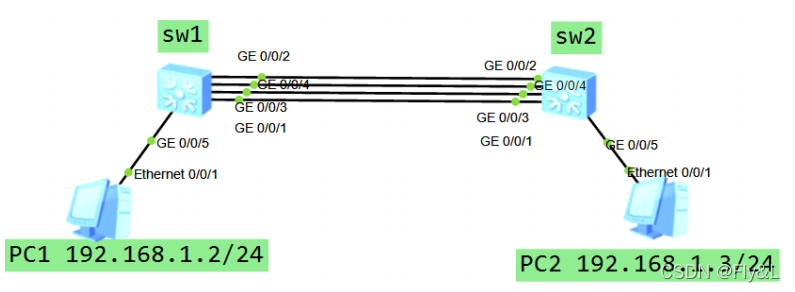

二层链路聚合
sw1:
int eth-trunk 1 创建捆绑组1
interface GigabitEthernet0/0/1
eth-trunk 1 将gi0/0/1口加入捆绑组1
interface GigabitEthernet0/0/2
eth-trunk 1
interface GigabitEthernet0/0/3eth-trunk 1
interface GigabitEthernet0/0/4
eth-trunk 1
sw2:(配置方法二）（我用交换机配置不上）
int eth-trunk 1
trunkport gi 0/0/1 to 0/0/4 将接口gi0/0/1 到gi0/0/4 全部加入捆绑组 1
查看链路状态：dis eth-trunk 1
修改负载均衡的方式：(可选）
int eth-trunk 1
load-balance xxxx
注意：默认负载均衡方式src-dst-ip

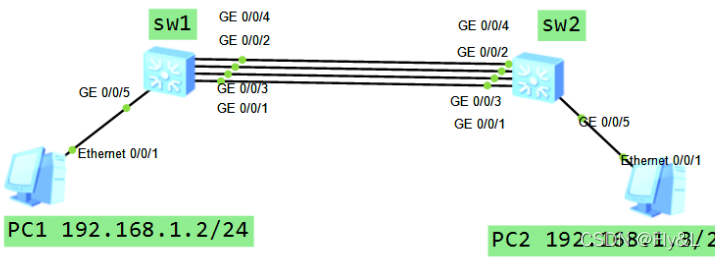

将捆绑之后的链路配置为trunk链路：
两台交换机：
interface Eth-Trunk1port link-type trunk
port trunk allow-pass vlan all
查看链路类型：dis port vlan
三层链路聚合（路由器和路由器）
R1：
interface Eth-Trunk 1
undo portswitch 将二层逻辑接口提升为三层接口
ip address 12.1.1.1 255.255.255.0
interface GigabitEthernet0/0/0
eth-trunk 1
interface GigabitEthernet0/0/1
eth-trunk 1
R2：interface Eth-Trunk1
undo portswitch
ip address 12.1.1.2 255.255.255.0
interface GigabitEthernet0/0/0
eth-trunk 1
interface GigabitEthernet0/0/1
eth-trunk 1
查看链路状态：dis eth-trunk 1
负载均衡+冗余 断掉任何一根线缆 通信不受影响

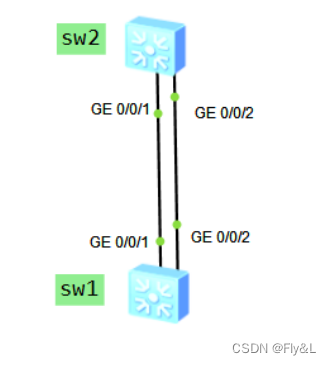

三层链路聚合（ 交换机和交换机 ）
两台交换机配置类似：
sw1：
vlan 10
interface Eth-Trunk 1
port link-type access
port default vlan 10
interface GigabitEthernet0/0/1
eth-trunk 1
interface GigabitEthernet0/0/2
eth-trunk 1
interface Vlanif10
ip address 12.1.1.2 255.255.255.0
sw2：
vlan 10
interface Vlanif10
ip address 12.1.1.1 255.255.255.0
interface Eth-Trunk1
port link-type access
port default vlan 10
interface GigabitEthernet0/0/1
eth-trunk 1interface GigabitEthernet0/0/2
eth-trunk 1
三层链路聚合（ 路由器和多层交换机）
配置如下
R1：
interface Eth-Trunk1
undo portswitch
ip address 12.1.1.1 255.255.255.0
interface GigabitEthernet0/0/0
eth-trunk 1
interface GigabitEthernet0/0/1
eth-trunk 1
sw1：
vlan 10
interface Eth-Trunk1
port link-type access
port default vlan 10
interface GigabitEthernet0/0/1
eth-trunk 1
interface GigabitEthernet0/0/2
eth-trunk 1
interface Vlanif10
ip address 12.1.1.2 255.255.255.0
LACP 模式特性
sw1：
int eth-trunk 1mode lacp-static
(该指令必须先配置，然后再向该捆绑组添加成员接口）
trunkport gi 0/0/1 to 0/0/4
sw2：
int eth-trunk 1
mode lacp-static (该指令必须先配置，然后在想该捆绑组添加成员接口）
trunkport gi 0/0/1 to 0/0/4
配置sw1 为主设备：
[ ] lacp priority 50 系统优先级默认是32768 ，数字越小越优先。
int eth-trunk 1
max active-linknumber 2 指定最大活跃接口数量
int gi 0/0/1
lacp priority 10 接口优先级，数字越小越被优先选用
int gi 0/0/2
lacp priority 20
int gi 0/0/3
lacp priority 30
int gi 0/0/4
lacp priority 40
int eth-trunk 1
least active-linknumber 2 最少活跃链路的数量，如果up链路少
于2个 则整条捆绑链路down 掉
