1 消息中间件的作用

消息中间件作用有三个：异步处理消息、降低耦合度、流量削峰。

2. 常用的消息中间件

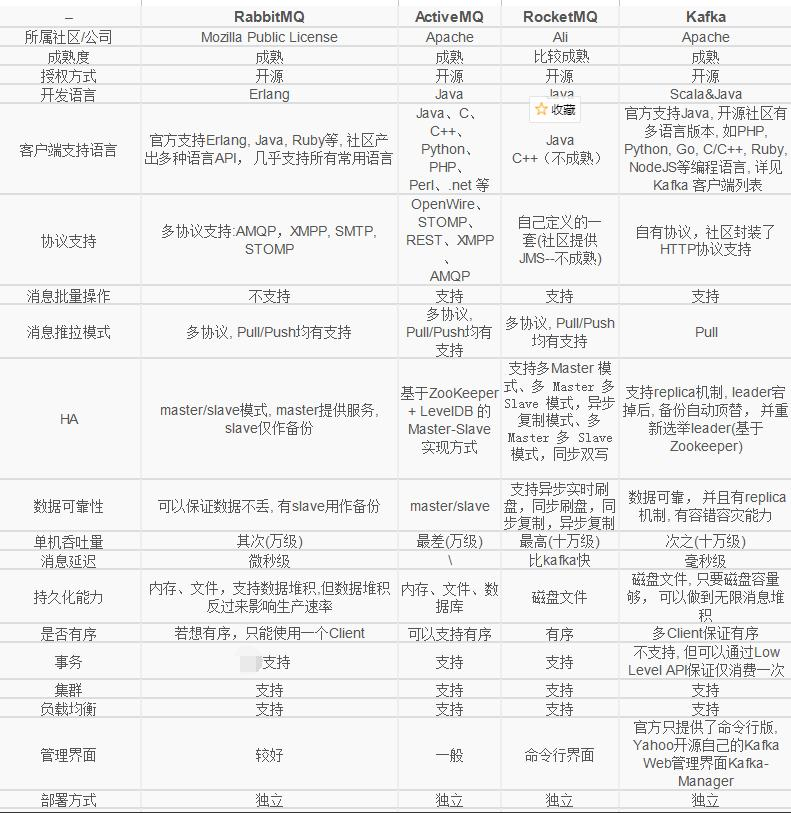

当前使用较多的消息队列有RabbitMQ、RocketMQ、ActiveMQ、Kafka、ZeroMQ、MetaMQ等，而部分数据库如Redis、MySQL以及phxsql也可实现消息队列的功能

在这里插入图片描述

3 消息中间件RabbitMQ

3.1 RabbitMQ介绍

RabbitMQ是采用erlang语言开发的，必须有erlang环境才可以运行。RabbitMQ是一个遵循AMQP协议的消息中间件，它从生产者接收消息并递送给消费者，在这个过程中，根据规则进行路由，缓存与持久化。

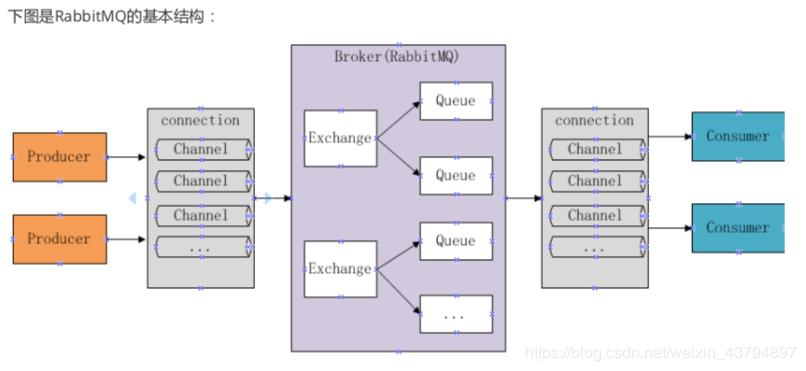

3.2 RabbitMQ的基本介绍
在这里插入图片描述

producer：消息生产者，就是投递消息的程序；
Message：由生产者通过RabbitMQ发送给消费者的信息（路由键（Routing Key）是供交换机查看并根据键来决定如何分发消息到列队的一个键。路由键可以说是消息的目的地址）；
连接（Connection）：连接RabbitMQ和应用服务器的TCP连接；
信道（Channel）：消息通道，在客户端的每个连接里，可建立多个channel，每个channel代表一个会话任务；

为什么不通过TCP直接发送命令：创建和销毁TCP会话是非常昂贵的开销，信道的原理是一条线程一条信道，多条线程多条信道共同使用一条TCP连接，每个信道的ID唯一；
绑定（Binding）：绑定是队列和交换机的一个关联连接；
Exchange：通过routingkey和队列绑定在一起的，如果消息拥有的“路由键”跟队列和交换器的“路由键”匹配，那么消息就会被路由到该绑定的队列当中去；

Exchange的类型：
（1）fanout：消息会被转发到所有与交换机绑定队列；
（2）direct：精确匹配Routing key和routing key；
（3）topic：模糊匹配Routing key和routing key
队列（Queue）：存储消息的缓存；
Consumer：处理消息；
消费模式：

（1）pull：消费者主动拉取消息

优点：
	客户端可以依据自己的消费能力进行消费  ；
	传输失败时不需要重试，反正数据还在服务端。
缺点：消息的实时性难以实现；
场景：服务端生产消息数据比较大时，而消费端处理比较复杂，消费能力相对较低。

（2）push：服务端主动推送消息给客户端

优点：服务端主动推送给客户端，实时性很高；
缺点：当客户端消费能力远低于服务端生产能力，那么一旦服务端推送大量消息到                   客户端时，就会导致客户端消息堆积，处理缓慢，甚至服务崩溃；
服务端需要维护每次传输状态，以防消息传递失败进行重试。
场景：适合用于数据实时性要求高的场景

3.3 RabbitMQ的队列模式

普通队列
非持久化消息：消息存储在内存之中；持久化的消息：存储在磁盘中；
适用场景：消息量不是很大的情况
镜像队列
消息发送到队列时，如果队列是镜像队列，会将队列镜像到cluster中其他的节点之上；
对于持久化的消息，会在内存和磁盘中各存一份。
缺点：镜像队列不能实现负载均衡；对exclusive队列设置镜像并不会有任何作用。

在这里插入图片描述
队列结构：是一个特殊的BackingQueue，它内部包裹了一个普通的BackingQueue做本地消息持久化处理，增加了将消息和ack复制到所有镜像的功能。所有对mirror_queue_master的操作，会通过组播GM的方式同步到各slave节点。GM负责消息的广播，mirror_queue_slave负责回调处理，而master上的回调处理是由coordinator负责完成。mirror_queue_slave中包含了普通的BackingQueue进行消息的存储，master节点中BackingQueue包含在mirror_queue_master中由AMQQueue进行调用。

exclusive队列

只对首次声明它的连接可见；
会在其连接断开的时候自动删除；
lazy队列
优点：尽可能的将消息存储到磁盘中，在消费者消费到相应的消息时才会被加载到内存中，占用内存少；
缺点：存在队列的单点故障；
使用场景：发送端过快或消费端宕机，导致消息大量积压，在消息大爆发的时候，MQ服务器会撑不住，影响其他队列的消息收发。
死信队列
死信消息如何形成的：
（1）消息被否定确认；
（2）消息在队列的存活时间超过设置的TTL时间；
（3）消息队列的消息数量已经超过最大队列长度。
死信队列：如果配置了死信队列信息，那么该消息将会被丢进死信队列中；如果没有配置，则该消息将会被丢弃。
场景：故障发生时，让未正确处理的消息存放到死信队列中，待后续排查清楚问题后，处理死信消息。
延迟队列
场景：实现定时任务
实现方式：
（1）延迟插件；
（2）ttl+死信队列：消息过期时间/队列过期时间，如果同时设置队列和消息过期时间，较小的生效。

3.3 RabbitMQ的工作模式

简单模式：一个生产者，一个消费者，一个队列。
工作模式：一个生产者对应多个消费者，但是一条消息只能被一个消费者获取。
发布订阅模式：一个消费者将消息首先发送到交换器，交换器绑定到多个队列，然后被监听该队列的消费者所接收并消费。
路由模式：使用的是type为direct的交换机，让消费者有选择性的接收消息。
主题模式：使用type为topic的交换机

4 RabbitMQ集群

4.1 节点类型

磁盘节点：配置信息和元信息存储在磁盘上，至少一个磁盘节点。如果唯一磁盘的磁盘节点崩溃，集群是可以保持运行的，但不能更改任何东西，集群中最好设置两个磁盘节点。

内存节点：配置信息和元信息存储在内存中，性能好；

4.2 普通集群

默认普通队列，集群仅采用元数据同步。仅同步元数据的原因：存储空间和性能。

特点：
（1）master存储队列的元数据信息和消息；
（2）slave只同步队列元数据信息，不会同步存储消息；
（3）master（读写），slave（不提供读写）作为路由节点起到转发作用；

缺点：master节点故障后，slave节点无法取到master节点中还未消费的消息实体。如果做了消息持久化，等master节点恢复，然后才可被消费；如果没有持久化的话，就会产生消息丢失的现象；

4.3 镜像模式

把需要的队列做成镜像队列，master会将队列镜像到cluster中其他的slave节点之上。逻辑上的master和slave，相对于主队列而言。
特点：

（1）消息的发布与消费都是通过master节点完成，master通过 mirror 队列把消息数据同步到其他的 slave 节点，对于持久化的消息会在磁盘和内存中各存一份；
（2）除publish外所有动作都只会向master发送，然后由master将命令执行的结果广播给slave；
（3）master节点故障后，集群中最老的slave被提升为master；slave节点故障后，仅仅是相邻节点感知，然后重新调整邻居节点信息。
镜像队列 gm：

通过将所有 gm 进程形成一个循环链表，每个 gm 都会监控位于自己左右两边的 gm，当有 gm 新增时，相邻的 gm 保证当前广播的消息会通知到新的 gm 上；当有 gm 失效时，相邻的 gm 会接管保证本次广播消息会通知到所有 gm。
镜像队列的消息广播流程：

（1）Master 节点发出消息，顺着镜像队列循环列表发送；
（2）所有 Slave 节点收到消息会对消息进行缓存（Slave 节点缓存消息用于在广播过程中，有节点失效或者新增节点，这样左侧节点感知变化后会重新将消息推送给右侧节点）；
（3）当 Master 节点收到自己发送的消息后意味着所有节点都收到了消息，会再次广播 Ack 消息；
（4）Ack 消息同样会顺着循环列表经过所有 Slave 节点，通知 Slave 节点可以清除缓存消息；
（5）当 Ack 消息回到 Master 节点，对应消息的广播结束。
优点：（1）保证 100% 数据不丢失；（2）消除普通模式中队列消息单点带来的风险；
缺点：降低系统性能，集群内部的同步通讯会占用大量的网络带宽

4,4 远程模式（shovel）

远程模式可以实现双活的一种模式，简称 shovel 模式，所谓的 shovel 就是把消息进行不同数据中心的复制工作，可以跨地域的让两个 MQ 集群互联，远距离通信和复制。
Shovel 把消息进行数据中心的复制工作，可以跨地域的让两个 MQ 集群互联。
在这里插入图片描述

原理：使用shovel插件实现，通过定义RabbitMQ上一个队列和另外一个RabbitMQ上的交换机之间的复制关系来实现远程复制。它会在主服务上建立一个队列来监听交换机，所有到交换机的消息会投递到该队列，并且在从服务中订阅这个队列，使队列中的消息复制到从服务的交换机中。优点：异地的 MQ 集群，近端同步确认，远端异步确认；缺点：配置比较复杂

4.5 多活模式

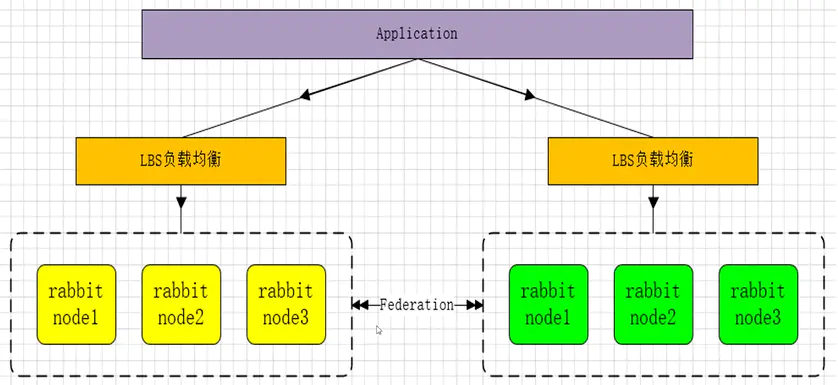

federation 插件是一个不需要构建 cluster ，而在 brokers 之间传输消息的高性能插件，federation 插件可以在 brokers 或者 cluster 之间传输消息，连接的双方可以使用不同的 users 和 virtual hosts，双方也可以使用不同版本的 rabbitMQ 和 erlang。federation 插件使用 AMQP 协议通信，可以接受不连续的传输。在这里插入图片描述
