[大数据]Flink 实时告警系统开发

一、背景需求介绍

实时监控系统需要满足对多种来源的数据进行告警，为提升系统的可扩展行和灵活性，采用动态规则配置来实现多种数据源、多种告警规则的实时告警

1、数据来源

车机应用端数据源：

云端数据源：

二、系统架构设计

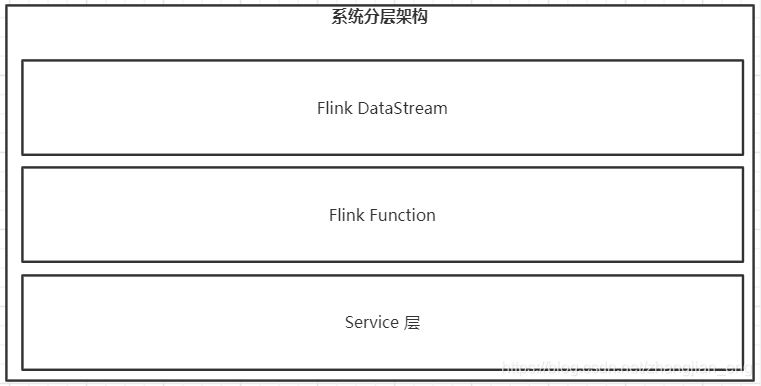

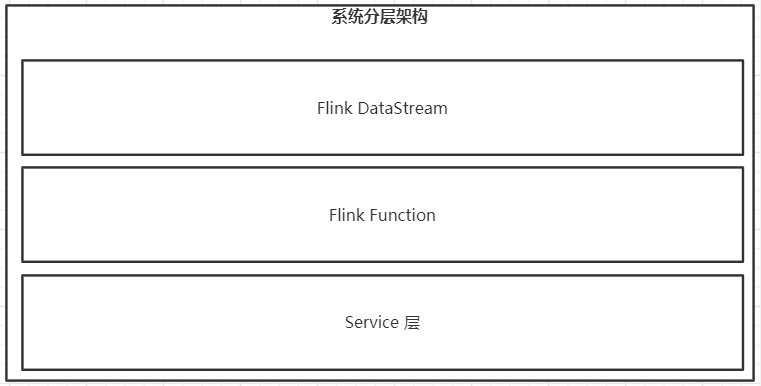

1、系统分层架构设计

本着高内聚低耦合的原则，实时告警系统采用分层设计的思想对整体的功能模块进行组合，其中：

1、Flink DataStream 层的功能是数据流在Flink内部的整体流向DAG图，如addSource、connect、process、addSink；

2、Flink Function 层的功能是对function的具体实现，如AlertManagerSinkFunction、CustomMysqlSourceFunction、RuleMatchBroadCastProcessFunction等；

3、Service 层是业务的处理过程，如负责向AlertManager传输数据的AlertManagerService、负责规则同步、更新、维护、转化、匹配的 RulesService。

2、业务模块设计

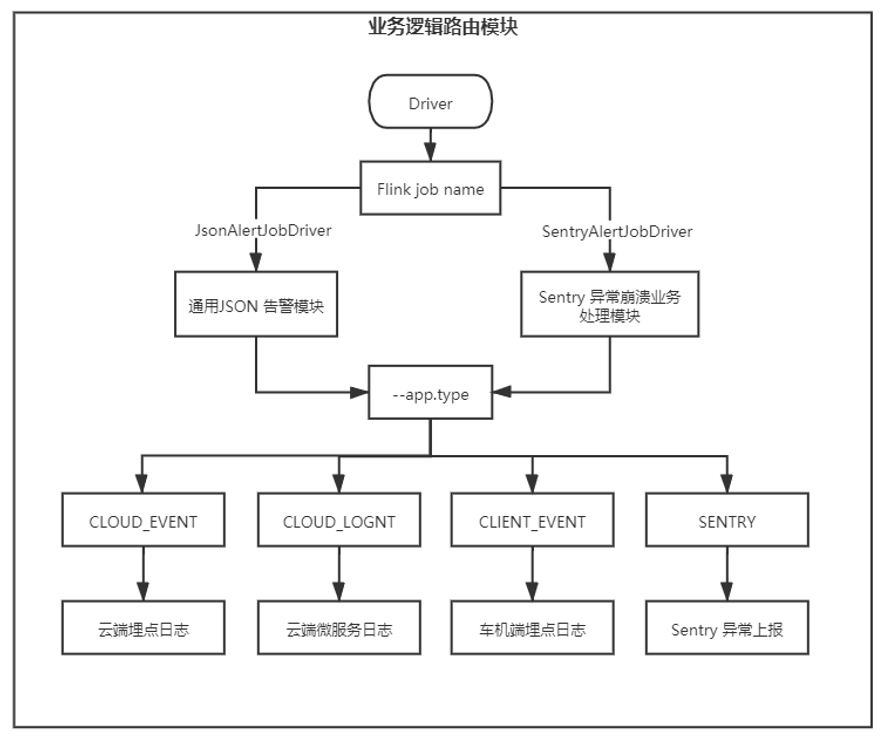

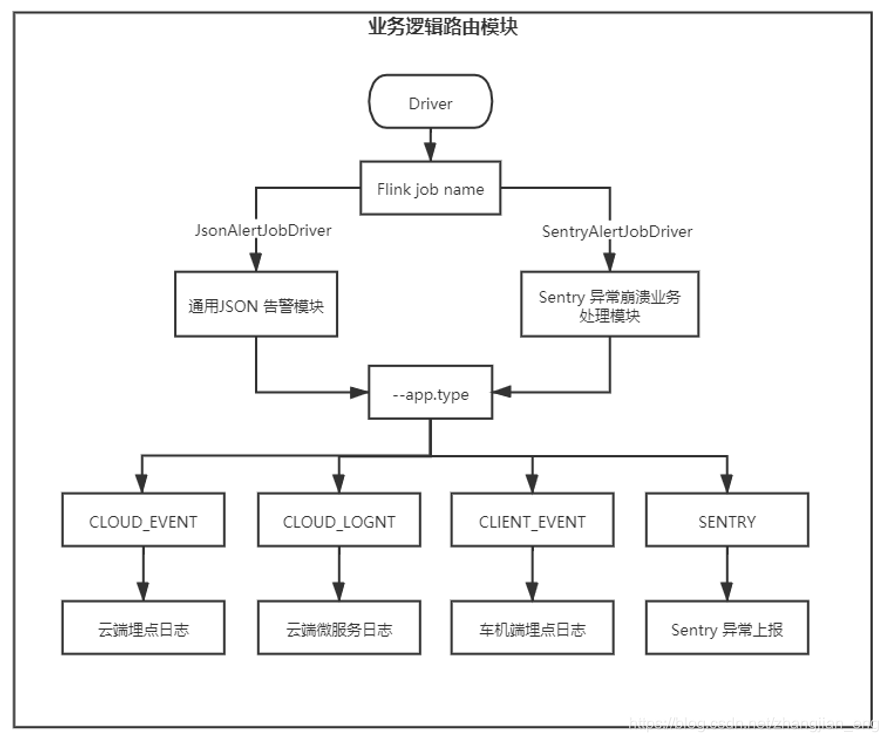

说明：业务上，需要告警的数据源目前有4中数据来源，分别是远端日志、云端微服务日志、车机端埋点、Sentry异常奔溃，其中Sentry 中的数据需要通过告警规则的筛选后发送到kafka中用于实时监控。设计上首先通过Driver中的class 路由到通用JSON告警模块或者Sentry异常奔溃业务处理模块，其次通过app.type 选择kafka中的数据源。

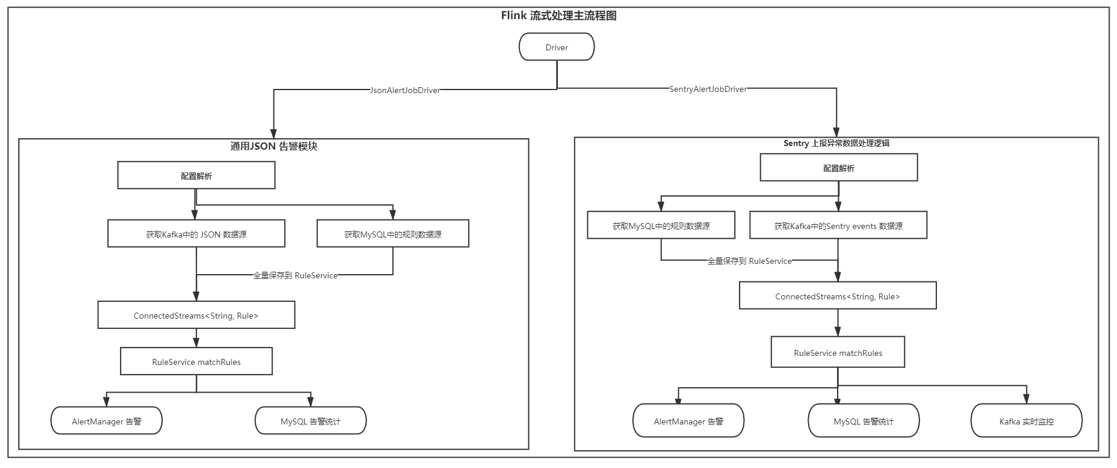

3、Flink DataStream 处理流程图

说明：DataStream 处理流程图展示的是数据从Kafka消费后再Flink Function 中的流向关系，Driver 负责Flink程序的启动，通过class筛选路由到通用JSON告警或者Sentry异常崩溃模块，其中内部的逻辑比较相似：

1、首先Mysql中的配置通过自定义数据源模块会被解析成配置流；

2、其次kafka topic 会被解析成数据流，通过广播连接，配置流会被广播到每个数据流的TaskManager；

3、通过规则匹配模块对数据流和规则流进行匹配；

4、匹配到数据筛选出非Sentry中的数据分别发送到AlertManager实时告警、MySQL告警统计、kafka 实时监控

4、规则匹配模块设计

规则匹配模块核心使用的是Avaitor规则引擎表达式进行规则匹配，匹配的内容来源于：

1、数据流的JSON通过flattenAsMap转成map；

2、规则流中有效的Rule中获取得到的规则表达式。

5、规则设计

规则存储在MySQL中便于管理和修改，表结构如下：

其中，各字段解释如下：

id：为唯一的规则id，一个程序中id被认为是同一条规则；

name：规则的名称，用于规则的解释和告警输出；

exp：规则表达式，用于和数据流匹配；

update_time：规则变化时的更新时间；

create_time：规则的创建时间；

is_valid：是否有效规则，匹配的时候只使用有效的规则；

app_type：应用类型，只有当数据流中的ap_type和程序启动时的app.type 相同时才有可能匹配成功。

建表语句为：

CREATE TABLE  IF NOT EXISTS `flink`.`flink-alert-rule123` (
     `id` int(16) NOT NULL AUTO_INCREMENT COMMENT '主键id',
     `name` varchar(255) DEFAULT NULL COMMENT '规则名称',
     `exp` varchar(1020) DEFAULT NULL COMMENT '规则表达式',
     `update_time` datetime NOT NULL ON UPDATE CURRENT_TIMESTAMP COMMENT '更新规则时间',
     `create_time` datetime NOT NULL ON UPDATE CURRENT_TIMESTAMP COMMENT '创建规则时间',
     `is_valid` int(1) NOT NULL COMMENT '规则是否有效，无效不会告警',
     `app_type` varchar(255) NOT NULL COMMENT '规则适用的应用类型，值必须是AppType的枚举值，忽略大小写',
     PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=9 DEFAULT CHARSET=utf8;

6、规则表达说明

1、规则表中的exp字段用来存储规则表达式，用aviator表达式引擎执行JSON是否满足表达式，返回boolean值，

2、规则的最简单格式为：key 比较运算符 value

• key 是要匹配的JSON中的全路径key，不支持特殊字符，支持.
• 比较运算符 可以是 ==、!=、< 、> 等参考：https://www.yuque.com/boyan-avfmj/aviatorscript/lvabnw
• value 是数字或者字符串，包含特殊字符用''包裹

3、规则的例子：

• JSON格式的数据源：

{
    "common_data":{
        "appPackage":"ltd.qisi.sotasupportapp",
        "appVersion":"3.03.01.000",
        "collectedTime":1625240289781,
        "behaviorId":"50026003",
        "qisiuiVersion":"0.2.02",
        "uid":"1924427992",
        "regionCode":"659001",
        "eventName":"mock",
        "vin":"MOCK1TELWMOMZRQAWO",
        "hardwareVersion":"3.03.01.000",
        "carseries":"E115",
        "pdsn":"47556519116431",
        "displayId":"0"
    },
    "gather_data":{
        "key1":"value5",
        "key2":"69",
        "key3":"0"
    }
}

• 告警规则 common_data.appPackage == 'ltd.qisi.sotasupportapp' 表示common_data.appPackage字段等于’td.qisi.sotasupportapp

7、输出业务告警数据格式设计

1、车机端告警统计格式

CREATE TABLE `flink`.`flink-alert-data` (
     `app_package`          varchar(255)    comment 'app包名'
    ,`collected_time`       bigint(16)      comment '数据'
    ,`behavior_id`          varchar(255)    comment ''
    ,`qisiui_version`       varchar(255)    comment ''
    ,`uid`                  varchar(255)    comment '用户id'
    ,`region_code`          varchar(255)    comment ''
    ,`os_version`           varchar(255)    comment ''
    ,`event_name`           varchar(255)    comment ''
    ,`vin`                  varchar(255)    comment 'vin码'
    ,`hardware_version`     varchar(255)    comment ''
    ,`carseries`            varchar(255)    comment ''
    ,`pdsn`                 varchar(255)    comment ''
    ,`display_id`           varchar(255)    comment '屏幕id[ 0：主控屏；1：副驾屏；2：左后排屏；3：右后排屏；-1：未知]'
    ,`rule_name`            varchar(255)    comment ''
    ,`rule_id`              varchar(255)    comment ''
    ,`rule_exp`             varchar(255)    comment ''
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

2、云端告警统计格式

CREATE TABLE `flink`.`flink-cloud-alert-data` (
     `microservice`         varchar(255)    comment ''
    ,`reqPath`              varchar(255)    comment ''
    ,`clicnetIP`            varchar(255)    comment ''
    ,`resultCode`           varchar(255)    comment ''
    ,`createDate`           varchar(255)    comment ''
    ,`ctime`                varchar(255)    comment ''
    ,`rule_name`            varchar(255)    comment ''
    ,`rule_id`              varchar(255)    comment ''
    ,`rule_exp`             varchar(255)    comment ''
) ENGINE=InnoDB DEFAULT CHARSET=utf8;

8、AlertManager告警模块设计

对接AlertManager的模块为ISendService的实现类，通过调用void send(AlertManagerData data)方法把数据发送的出去，其其实类会调用AlertManager的post请求发送json数据，请求的基本格式为：

curl -XPOST http://localhost:9093/api/v1/alerts -d '
[
  {
    "labels": {
       "alertname": "DiskRunningFull",
       "dev": "sda1",
       "instance": "中文测试",
       "route": "WEBHOOK"
     },
     "annotations": {
        "info": "The disk sda1 is running full",
        "summary": "please check the instance example1"
      },
     "Source": {
        "link": "http://www.baidu.com"
      }
  }
]
'

三、提交 yarn 命令

flink任务的执行流程为：

1、mvn打包；

$ mvn clean package

2、把打包好的jar包上传到hdfs，路径为 /flink/jobs/；

# 删除久的jar
$ hadoop fs -rm /flink/jobs/flink-AlertManager-v1.1.jar
# 上传jar包到hdfs
$ hadoop fs -put ./flink-AlertManager-v1.1.jar /flink/jobs/

3、提交yarn-applicationn

# 提交yarn-applicationn
$ flink run-application -t yarn-applicationn  -Dyarn.application.name="Flink Alert System" hdfs:///flink/jobs/flink-AlertManager-v0.1.jar MysqlAndAlertManagerSink --app.type CLIENT_EVENT

必填参数：

• 执行的class类 , MysqlAndAlertManagerSink
• 应用类型 --app.type AppType的枚举值，忽略大小写

执行任务可选的参数：

1、Mysql 可选参数

--mysql.conf.file alert/mysql.properties
--mysql.host sit.dbaas.private
--mysql.port 13500
--mysql.db flink
--mysql.table flink.flink-alert-rule
--mysql.username tsp
--mysql.passwd TspMysql2020!

2、AlertManager 可选参数

--am.route <WEBHOOK、MAIL>
--am.host 10.6.215.39
--am.port 9093

3、Kafka 可选参数

--kafka.sink.conf.file alert/producer.properties
--kafka.source.conf.file alert/kafka.properties
--kafka.sink.topic sentry-sink-topic-test

源代码：

https://gitee.com/zhangjian-eng/flink-real-time-rule-alert
