Yarn Cluster任务提交分为三个部分：
- 用户编写好的Spark应用程序提交到Yarn上（截止到ApplicationMaster启动Driver那一步）
- Driver对用户的应用程序进行App->Job->Stage->Task划分
- Driver分发Task到Executor上
首先，我将自己总结的详细流程介绍一下，
然后，从源码部分一步一步解释上面的具体实现。
Yarn Cluster任务提交流程详细流程

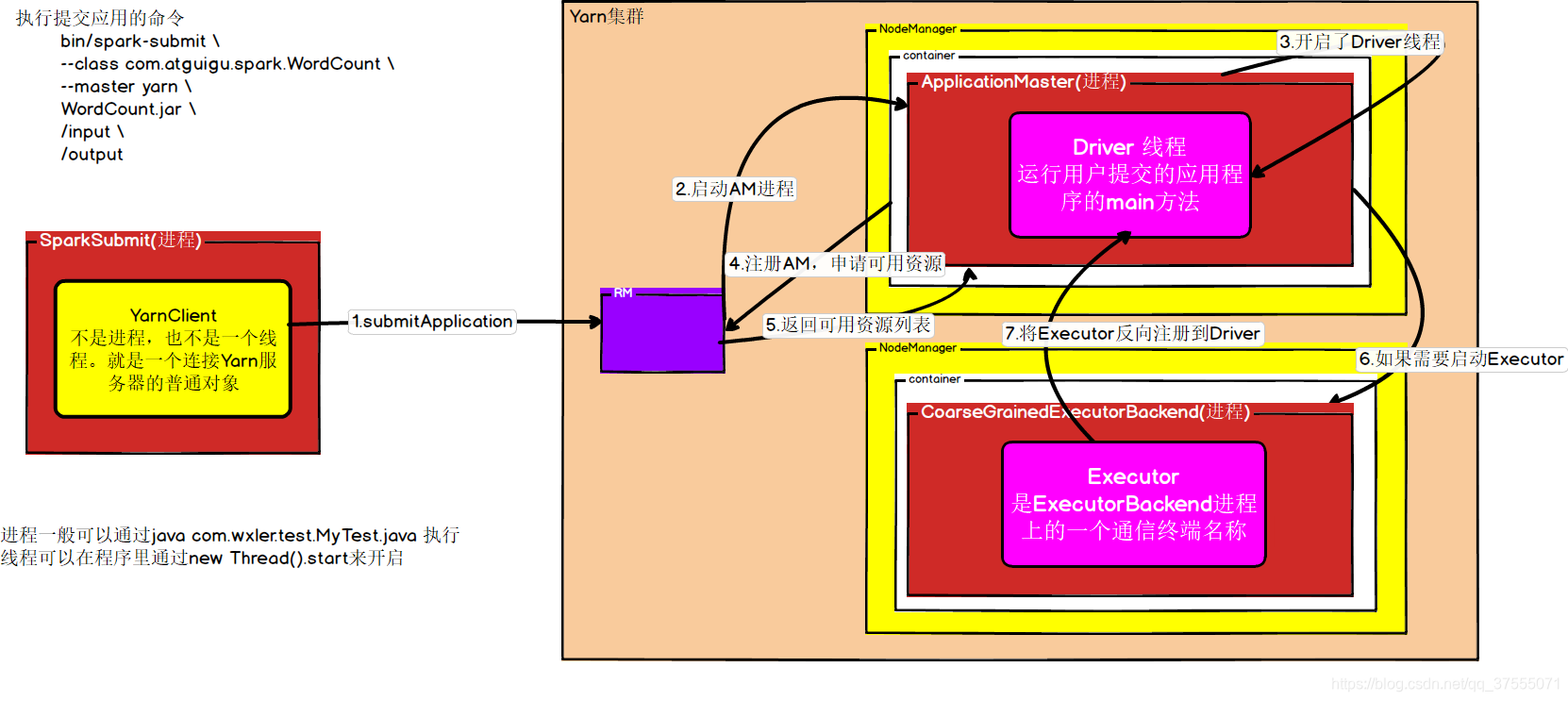

先来一张图：
图上不全面，但可以作为参考。
（1）用户编写好的Spark应用程序提交到Yarn上
-
用户执行spark下的
spark-submit提交程序 -
SparkSubmit里的main方法开启yarnClient进程
-
在yarnClient中，首先与向Yarn服务器发送请求，ResourceManager生成新的作业id后返回给yarnClient
-
在yarnClient中，将Application的上下文信息封装到containerContext，然后通过yarnClient.submitApplication提交到Yarn服务器
-
当ResourceManager收到yarnClien的submitApplciation() 的请求时, 就将该请求发给调度器(scheduler), 调度器分配 container, 然后ResourceManager在该container内启动ApplicationMaster进程
这里注意Cluster模式下，container启动的是ExecutorLauncher进程，但不管是什么方式，它实际上都是运行的ApplicationMaster进程，只不过client模式下是从ExecutorLauncher的main方法启动ApplicationMaster，而cluster执行是启动直接ApplicationMaster进程，并且cluster模式还会在ApplicationMaster启动driver线程
-
在ApplicationMaster进程中，会开启一个名为Driver的线程（等Executor注册后才会执行）。此外，ApplicationMaster还会作为client向ResourceManager进行注册以申请资源（即申请Executor），在申请资源时，ApplicationMaster首先获取已分配的资源详情（这里有机架感知和最近距离原则），然后比较应用需要的executor个数和正在运行的executor个数，如果应用需要的executor个数大于正在运行的executor个数，则通过ResourceManager在合适的Container上启动对应数量的CoarseGrainedExecutorBackend进程，以满足程序运行的需要。
-
在CoarseGrainedExecutorBackend进程中，会通过setupEndpoint方法命名一个Executor通信终端，通过这个通信终端与Driver进行交互。它首先执行onStart方法反向注册到Driver上，然后Driver就知道有哪些Executor提供服务了。
-
当所有的Executor全部注册完成后，Driver线程开始执行用户提交的应用程序的main方法
（2）Driver对用户的应用程序进行App->Job->Stage->Task划分（主要是在DAGScheduler类中执行的）
-
Driver线程执行用户提交的应用程序的main方法，它会把当前提交的作业封装成JobSubmitted对应放到eventQueue里，然后，会开启线程从eventQueue获取JobSubmitted，然后调用onReceive方法进行处理。
-
在onReceive的doOnReceive中执行
dagScheduler.handleJobSubmitted去处理提交的作业。 -
在handleJobSubmitted里面会对job进行阶段划分，具体如下：
创建一个ResultStage，同时根据宽依赖来创建ShuffleMapStage，具体做法是：获取RDD最近的一个宽依赖（从后往前搜索的），再根据宽依赖创建ShufferMapStage，如果除了最近上级之外，还有祖先的宽依赖，那么把祖先宽依赖ShufferMapStage也创建了。现在所有的阶段都创建完了，然后划分Task。 -
划分Task的做法是这样的：首先获取最前面的阶段（没有父阶段的阶段），根据当前阶段的类型来创建任务，如果是ShuffleMapStage，则创建ShuffleMapTask，如果是ResultStage，则创建ResultTask。
创建Task的时候，并不是一个阶段创建一个Task，而是根据当前阶段最后一个RDD的分区数遍历，根据分区来创建Task的，每一个分区创建一个Task（看上面的partitionsToCompute）， -
创建完任务后放进集合里面去，然后做判断，如果任务数大于0，说明有Task需要处理，则会调用submitTask进行处理
-
submitTasks中传入的参数是TaskSet，因此会先将所有的Task封装成TaskSet，然后在执行submitTasks提交任务，TaskSet包含的信息如下：
- 有哪些Task
- 这些Task所属于的阶段
- Task的优先级
-
submitTasks方法是如何执行的呢？即Driver如何分发Task到Executor上的，具体看下面：
（3）Driver分发Task到Executor上（主要是在DAGScheduler类中执行的）
submitTasks是抽象方法，具体实现是在TaskSchedulerImpl
-
创建了TaskSetManager对TaskSet进行封装，为了方便做资源调度
-
将封装好的TaskSetManager放到资源调度器中，driver上的任务调度器有两种类型：
- 先进先出：FIFOSchedulableBuilder(默认根据FIFO进行任务调度)
- 公平：FairSchedulableBuilder
- 注意：这是Spark本身调度机制，即driver上任务调度器，Yarn的资源调度在启动ApplicationMaster和ExecutorBackend的时候就已经调度完了
-
调用reviveOffers方法（该方法是抽象方法，在driver端底层通信类的实现是
CoarseGrainedSchedulerBackend），在reviveOffers中通过执行driverEndpoint.send(ReviveOffers)给Driver终端发送一条标记位ReviveOffers的消息 -
Driver终端会通过receive方法（即CoarseGrainedSchedulerBackend的receive方法），匹配到ReviveOffers后通过makeOffers进行处理，具体处理过程如下：
- 获取可用的Executor
- 将Task进行序列化，然后封装成LaunchTask对象（LaunchTask是一个样例类），发送给合适的Executor
-
Executor端接收Task（在Executor端底层通信的类是
CoarseGrainedExecutorBackend），具体处理如下：- Executor接收到LaunchTask，进行反序列化
- 从线程池中获取线程，根据任务任务类型的不同，从而执行不同的任务，任务分为ShuffleMapTask和ResultTask
?
第一部分：用户编写好的Spark应用程序提交到Yarn上
需要注意的是，跟踪源码的时候添加一下依赖：
<dependency>
<groupId>org.apache.spark</groupId>
<artifactId>spark-yarn_2.11</artifactId>
<version>2.1.1</version>
</dependency>
下面为了便于分析，这里只列出关键步骤。tab符号代表进入到方法里面，用-、*、>、~代表不同的方法层级。
（1）用户编写好应用程序执行提交命令：
bin/spark-submit \
--class com.wxler.spark.WordCount \
--master yarn \
--deploy-mode cluster \
WordCount.jar \
/input \
/output
（2）底层运行 bin/java org.apache.spark.deploy.SparkSubmit "$@"
"$@"是把所有的参数拿过来
（3）运行SparkSubmit（全类名为org/apache/spark/deploy/SparkSubmit.scala）
-main方法
//对参数进行封装
*val appArgs = new SparkSubmitArguments(args)
//提交
*submit(appArgs)
//准备提交环境
//childMainClass有两种取值
//cluster模式：childMainClass = "org.apache.spark.deploy.yarn.Client"
//client模式: childMainClass = "com.wxler.spark.WordCount"
>val (childArgs, childClasspath, sysProps, childMainClass) = prepareSubmitEnvironment(args)
>doRunMain()
&runMain(childArgs, childClasspath, sysProps, childMainClass, args.verbose)
//根据字符串类型的全类名获取类对象
~ Class.forName(childMainClass)
//根据类对象获取当前类的main方法
~val mainMethod = mainClass.getMethod("main")
//调用指定类的主方法
~mainMethod.invoke(null, childArgs.toArray)
//下面进入org.apache.spark.deploy.yarn.Client执行main方法
（4）运行Client（全类名为org.apache.spark.deploy.yarn.Client)
-main方法
//对参数进行封装
*val args = new ClientArguments(argStrings)
//运行run方法
*new Client(args, sparkConf).run() //此时会yarnClient = YarnClient.createYarnClient
//发送请求给Yarn服务器,获取AppId
>this.appId = submitApplication()
//yarnClient向Yarn服务发送请求，ResourceManager分配新的作业id
&val newApp = yarnClient.createApplication()
&val newAppResponse = newApp.getNewApplicationResponse()
&appId = newAppResponse.getApplicationId()
//创建containerContext对象，containerContext里面封装了运行Application的上下文环境
//这里注意在不同的模式下启动进行不同
//cluster模式:org.apache.spark.deploy.yarn.ApplicationMaster
//client模式:org.apache.spark.deploy.yarn.ExecutorLauncher
&val containerContext = createContainerLaunchContext(newAppResponse)
&val appContext = createApplicationSubmissionContext(newApp, containerContext)
//提交用户应用程序到Yarn
yarnClient.submitApplication(appContext)
//里面会和ResourceManager通讯，申请启动ApplicationMaster，随后ResourceManager分配container，在合适的NodeManager上启动ApplicationMaster进程，在ApplicationMaster启动Driver线程，具体看org.apache.spark.deploy.yarn.ApplicationMaster
（5）运行ApplicationMaster（全类名为org.apache.spark.deploy.yarn.ApplicationMaster）
-main方法
//对参数参数进行封装
*val amArgs = new ApplicationMasterArguments(args)
// master里维护了AMRMClient
*master = new ApplicationMaster(amArgs, new YarnRMClient)
*master.run()
>runDriver(securityMgr)
&userClassThread = startUserApplication()
//userClass即WordCount
~mainMethod = userClassLoader.loadClass(args.userClass).getMethod("main")
//开启driver线程
~userThread = new Thread
#mainMethod.invoke
®isterAM()
//client(AM)注册到RM上，申请可用资源
~allocator=client.register
//分配资源
~allocator.allocateResources()
//获取需要多少资源
+val allocatedContainers = allocateResponse.getAllocatedContainers()
//分配资源（也有最近距离原则和机架感知）
+ handleAllocatedContainers(allocatedContainers)
@runAllocatedContainers(containersToUse)
//判断是否需要启动Executor
>if (numExecutorsRunning < targetNumExecutors)
>ExecutorRunnable.run
>startContainer()
>prepareCommand()
>bin/java org.apache.spark.executor.CoarseGrainedExecutorBackend （粗粒度的Executor）
//注意这里的join，阻塞主线程
&userClassThread.join()
targetNumExecutors是应用需要的executor个数，numExecutorsRunning是正在运行的executor个数。targetNumExecutors的个数可以由--num-executors（默认为2）指定。
（6）运行CoarseGrainedExecutorBackend（全类名org.apache.spark.executor.CoarseGrainedExecutorBackend）
-main方法
*run
//Executor是ExecutorBackend进程上的一个通信终端名称
env.rpcEnv.setupEndpoint("Executor", new CoarseGrainedExecutorBackend)
//在endpoint里面，通过执行onStart方法反向注册到Driver上，然后Driver就知道有哪些Executor提供服务了
onStart
logInfo("Connecting to driver: " + driverUrl)
rpcEnv.asyncSetupEndpointRefByURI(driverUrl).flatMap{...}
再补充一点，driver收到executor的消息后会给excutor回复（具体在CoarseGrainedSchedulerBackend类里）
Executor收到Driver的回复，这就表示注册成功了，然后创建Executor对象，等drive将任务发过来后来执行task（具体在CoarseGrainedExecutorBackend）。
到这里，我们已经把所有需要的Executor都启动完了，并且开启了driver线程来运行用户程序，下面是Driver对用户的应用程序进行App->Job->Stage->Task划分
第二部分：Driver对用户的应用程序进行App->Job->Stage->Task划分
这里就不一一贴上代码了
一旦遇到一个行动算子，就会提交一个job,即执行runJob操作，它会把当前提交的作业封装成JobSubmitted对应放到eventQueue里，然后，会开启线程从eventQueue获取JobSubmitted进行处理，然后调用onReceive方法进行处理。
onReceive的doOnReceive中执行dagScheduler.handleJobSubmitted去处理提交的作业。
在handleJobSubmitted里面会对job进行阶段划分，具体如下：
创建一个ResultStage，同时根据宽依赖来创建ShuffleMapStage，具体做法是：获取RDD最近的一个宽依赖（从后往前搜索的），再根据宽依赖创建ShufferMapStage，如果除了最近上级之外，还有祖先的宽依赖，那么把祖先宽依赖ShufferMapStage也创建了。现在所有的阶段都创建完了，然后划分Task。
首先获取最前面的阶段（没有父阶段的阶段），根据当前阶段的类型来创建任务，如下：
//在DAGScheduler类下：
stage match {
case stage: ShuffleMapStage =>
partitionsToCompute.map { id =>
val locs = taskIdToLocations(id)
val part = stage.rdd.partitions(id)
new ShuffleMapTask(stage.id, stage.latestInfo.attemptId,
taskBinary, part, locs, stage.latestInfo.taskMetrics, properties, Option(jobId),
Option(sc.applicationId), sc.applicationAttemptId)
}
case stage: ResultStage =>
partitionsToCompute.map { id =>
val p: Int = stage.partitions(id)
val part = stage.rdd.partitions(p)
val locs = taskIdToLocations(id)
new ResultTask(stage.id, stage.latestInfo.attemptId,
taskBinary, part, locs, id, properties, stage.latestInfo.taskMetrics,
Option(jobId), Option(sc.applicationId), sc.applicationAttemptId)
}
}
如果是ShuffleMapStage，则创建ShuffleMapTask，如果是ResultStage，则创建ResultTask。
创建Task的时候，并不是一个阶段创建一个Task，而是根据当前阶段最后一个RDD的分区数遍历，根据分区来创建Task的，每一个分区创建一个Task（看上面的partitionsToCompute），
创建完任务后放进集合里面去，然后做判断，如果任务数大于0，说明有Task需要处理，则会调用submitTask进行处理（如下）：
//在DAGScheduler.scala类下：
if (tasks.size > 0) {
logInfo("Submitting " + tasks.size + " missing tasks from " + stage + " (" + stage.rdd + ")")
stage.pendingPartitions ++= tasks.map(_.partitionId)
logDebug("New pending partitions: " + stage.pendingPartitions)
taskScheduler.submitTasks(new TaskSet(
tasks.toArray, stage.id, stage.latestInfo.attemptId, jobId, properties))
stage.latestInfo.submissionTime = Some(clock.getTimeMillis())
}
submitTasks中传入的参数是TaskSet，因此会先将所有的Task封装成TaskSet，然后在执行submitTasks提交任务，TaskSet包含的信息如下：
private[spark] class TaskSet(
val tasks: Array[Task[_]], //有哪些Task
val stageId: Int, //这些Task的阶段
val stageAttemptId: Int,
val priority: Int, //Task的优先级
val properties: Properties) {
val id: String = stageId + "." + stageAttemptId
override def toString: String = "TaskSet " + id
}
上面这些操作都是在Driver端进行的，具体如何将任务分发到Executor执行呢？看下面Driver分发Task到Executor上，其实就是看submitTasks里面的执行细节
第三部分：Driver分发Task到Executor上
（1）Driver提交Task到Executor（在org.apache.spark.scheduler.DAGScheduler类里面）
-执行submitMissingTasks方法
//每一个Task对应处理一个分区的数据，将多个Task放到TaskSet中进行提交
//该方法是抽象方法，具体实现在org.apache.spark.scheduler.TaskSchedulerImpl
*taskScheduler.submitTasks(new TaskSet)
//在Task之前，创建了TaskSetManager对TaskSet进行封装，为了方便做资源调度
>val manager = createTaskSetManager(taskSet, maxTaskFailures)
//将封装好的TaskSetManager放到资源调度器中【这是Spark本身调度机制，即driver上任务调度器，Yarn的资源调度在启动ApplicationMaster和Executor的时候就已经调度完了】
//manager.taskSet.properties有两种
//先进先出: org.apache.spark.scheduler.FIFOSchedulableBuilder(默认根据FIFO进行任务调度)
//公平：org.apache.spark.scheduler.FairSchedulableBuilder
>schedulableBuilder.addTaskSetManager(manager, manager.taskSet.properties)
//触发底层资源调度，该方法是抽象方法，在driver端底层通信的类是CoarseGrainedSchedulerBackend
>backend.reviveOffers()
//给Driver终端发送一条标记位ReviveOffers的消息，【一般是Task提交的时候，或者是资源变化的时候，会发送给driver重新做一些调度】
&driverEndpoint.send(ReviveOffers)
&Driver终端会通过receive的方法，接收消息并对其进行处理
#case ReviveOffers =>makeOffers()
//(下面两行）获取可用的Executor
~val activeExecutors = executorDataMap.filterKeys(executorIsAlive)
~val workOffers = activeExecutors.map
//scheduler.resourceOffers(workOffers) 决定Task应该交给哪个Executor处理【具体分配到哪个Executor我们不用关心，现在关心的是怎么提交到Executor上去大的】
~运行Task launchTasks(scheduler.resourceOffers(workOffers))
//因为要将Task提交到Executor运行，所以需要进行序列化
+val serializedTask = ser.serialize(task)
//给Executor终端发送Task
+executorData.executorEndpoint.send(LaunchTask(new SerializableBuffer(serializedTask)))
（2）Executor端接收Task并运行（在Executor端底层通信的类是CoarseGrainedExecutorBackend）
-receive
//对接收到的消息类型进行匹配，匹配LaunchTask
*case LaunchTask(data)
//对接收到的Task进行反序列化
>val taskDesc = ser.deserialize[TaskDescription](data.value)
//运行Task
>executor.launchTask
//从线程池中获取线程，执行task
&threadPool.execute(tr)
#TaskRunner.run
~task.run
+runTask(context)
//根据任务类型的不同，从而执行不同的任务
++ShuffleMapTask
++ResultTask
思考：为什么要分不同的Task呢？
因为根据阶段的不同，运行的Task也不一样，比如一个job分两个阶段：stage0和stage1，中间要经过shuffle，
stage0处理后磁盘写数据，stage1向磁盘读数据进行处理，所以它们完成的功能不一样。
