[大数据]ELK日志分析平台3——kibana数据可视化

Kibana简介

• Kibana可以为 Logstash 和 ElasticSearch 提供的日志分析友好的 Web 界面，可以帮助汇总、分析和搜索重要数据日志。
• Kibana 核心产品搭载了一批经典功能：柱状图、线状图、饼图、旭日图，等等。可以将地理数据融入任何地图；精选的时序性 UI，对Elasticsearch 中的数据执行高级时间序列分析；利用 Graph 功能分析数据间的关系；Kibana 开发工具为开发人员提供了多种强大方法来帮助其与 Elastic Stack 进行交互。

安装配置

设置服务端口和服务监听地址（都是本机的）

[root@server4 /mnt] cd /etc/kibana/
[root@server4 /etc/kibana] ls
apm.js  kibana.yml
[root@server4 /etc/kibana] vim kibana.yml
[root@server4 /etc/kibana] systemctl start kibana.service
[root@server4 /etc/kibana] netstat -antlp | grep :5601
tcp        0      0 172.25.51.4:5601        0.0.0.0:*               LISTEN      19307/node

server.port: 5601			#服务端口
server.host: "172.25.0.17"		#服务监听地址
elasticsearch.hosts: ["http://172.25.0.13:9200"]	#ES集群地址
kibana.index: ".kibana"			#kibana在ES中创建的索引
i18n.locale: "zh-CN"

设置ES集群地址、kibana在ES中创建的索引

页面用法

访问kibana端的5601端口

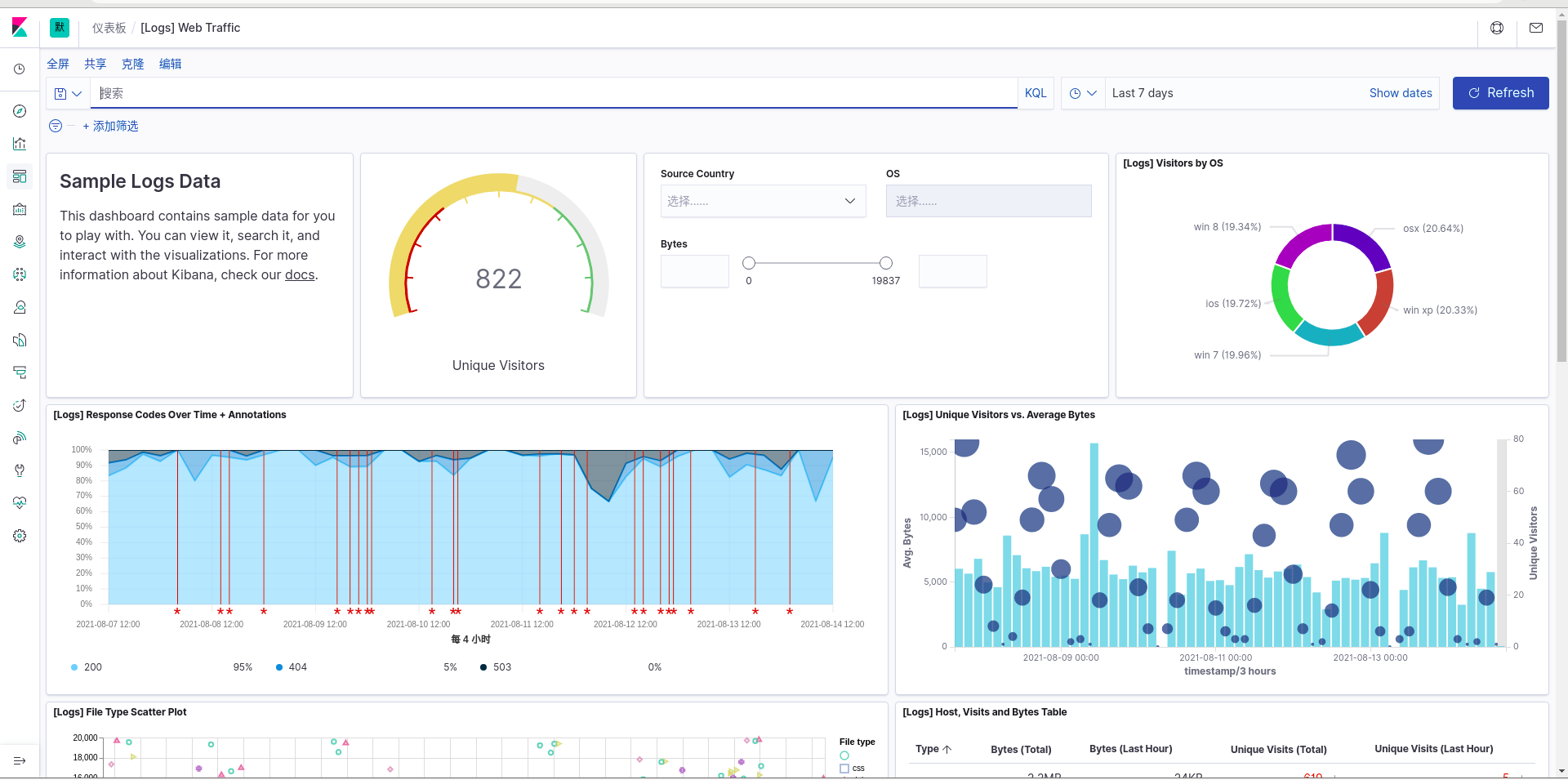

添加官方准备好的模板

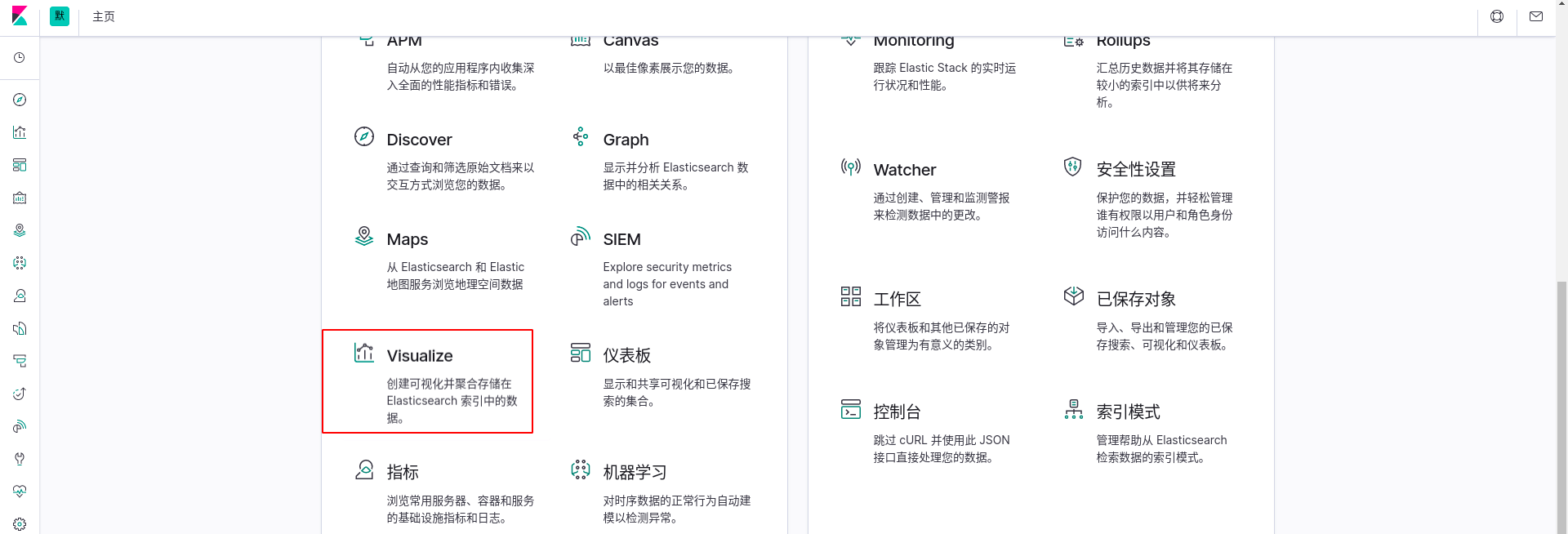

可视化现有 Elasticsearch 索引中的数据

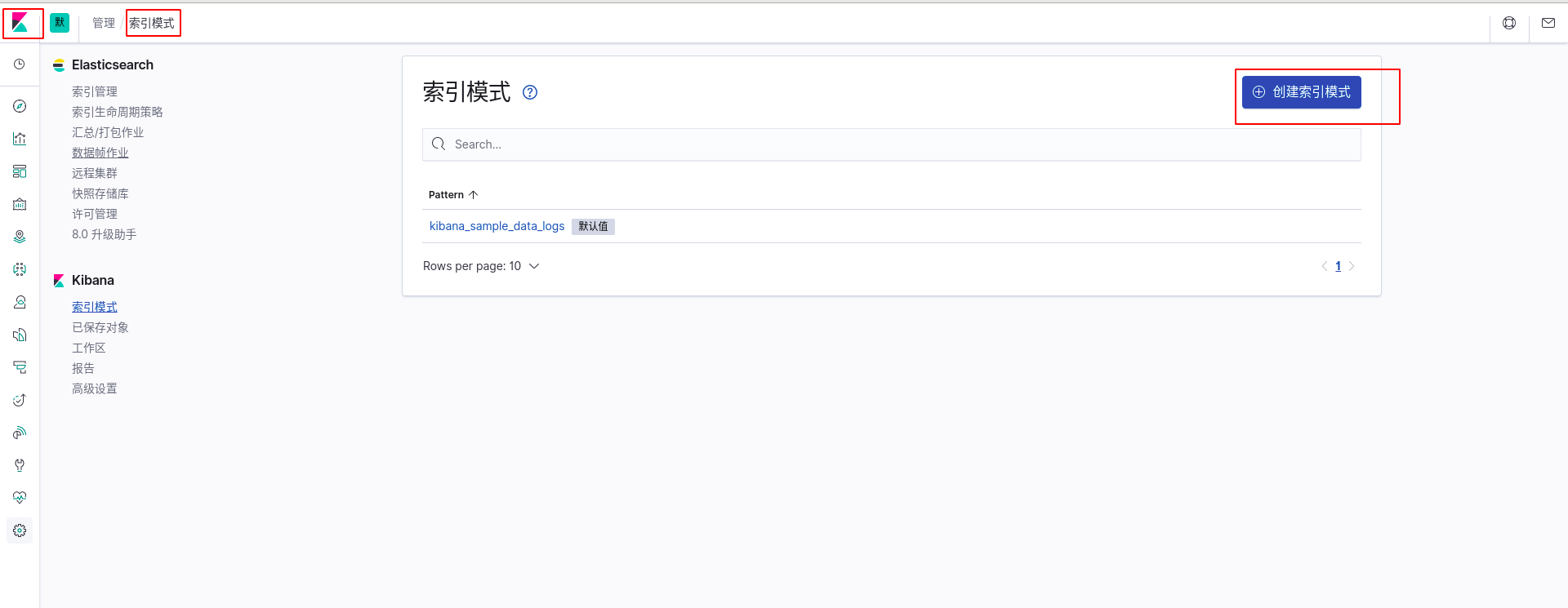

创建索引

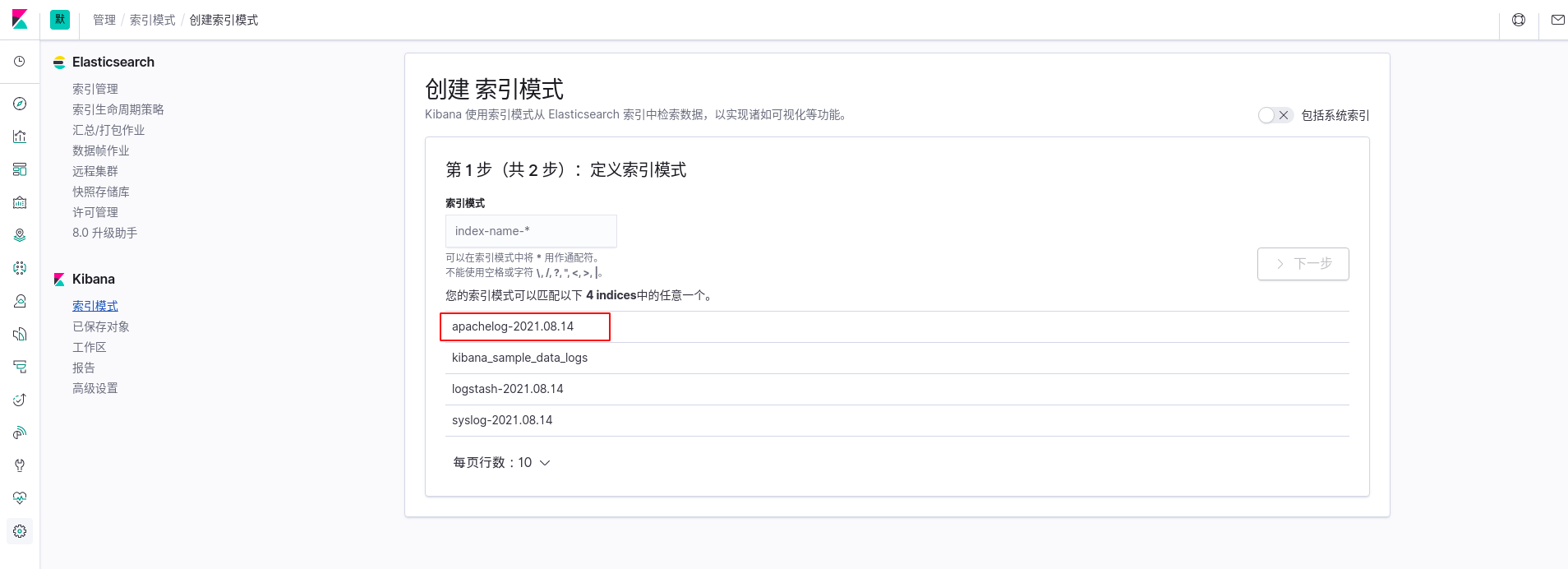

将es中的apache的索引筛选出来

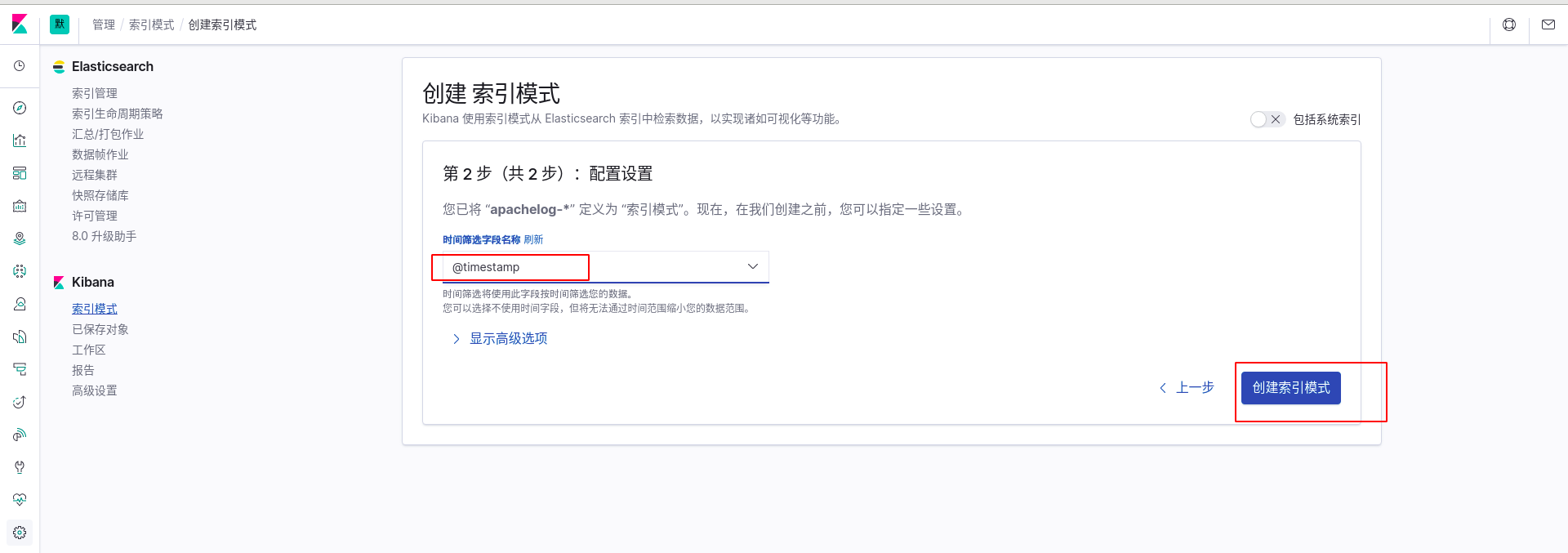

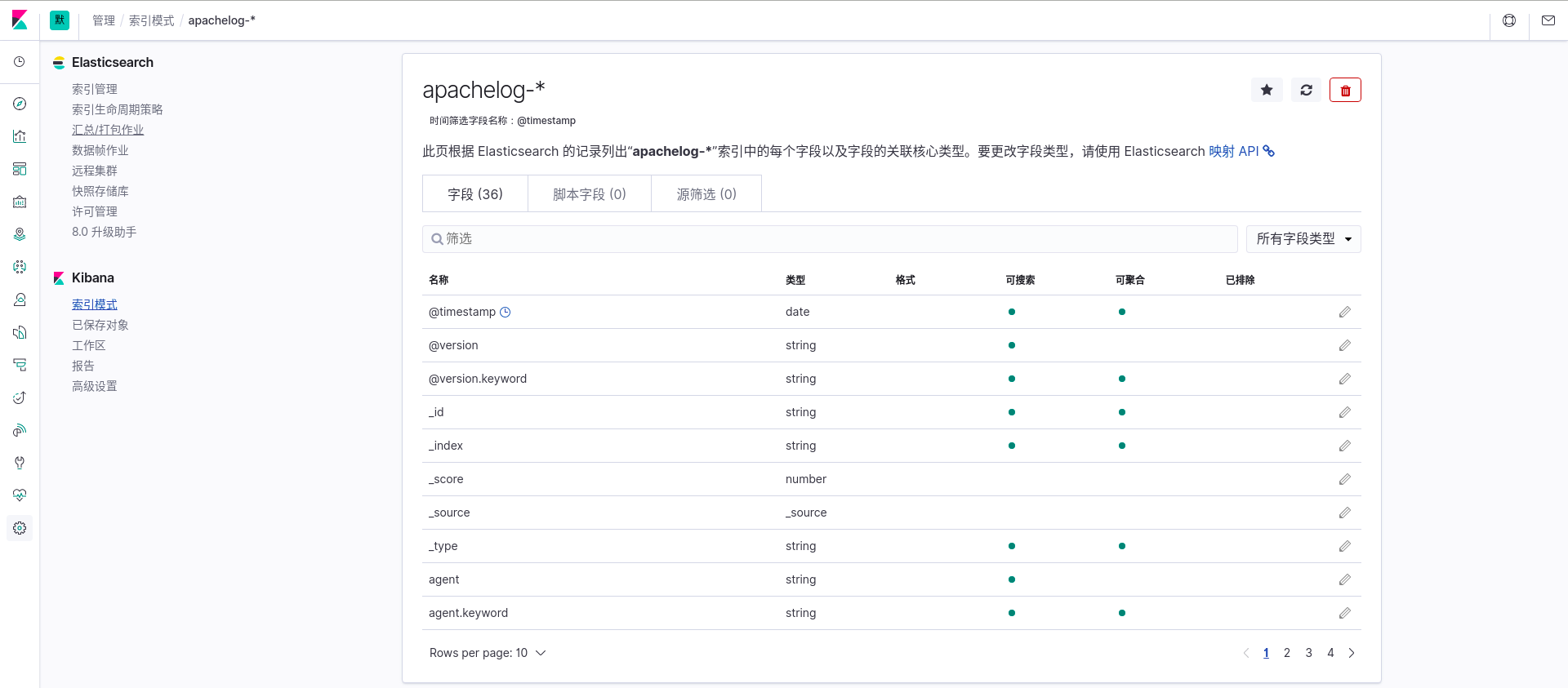

创建了一个和apache的日志相关联的索引了

选择索引apachelog

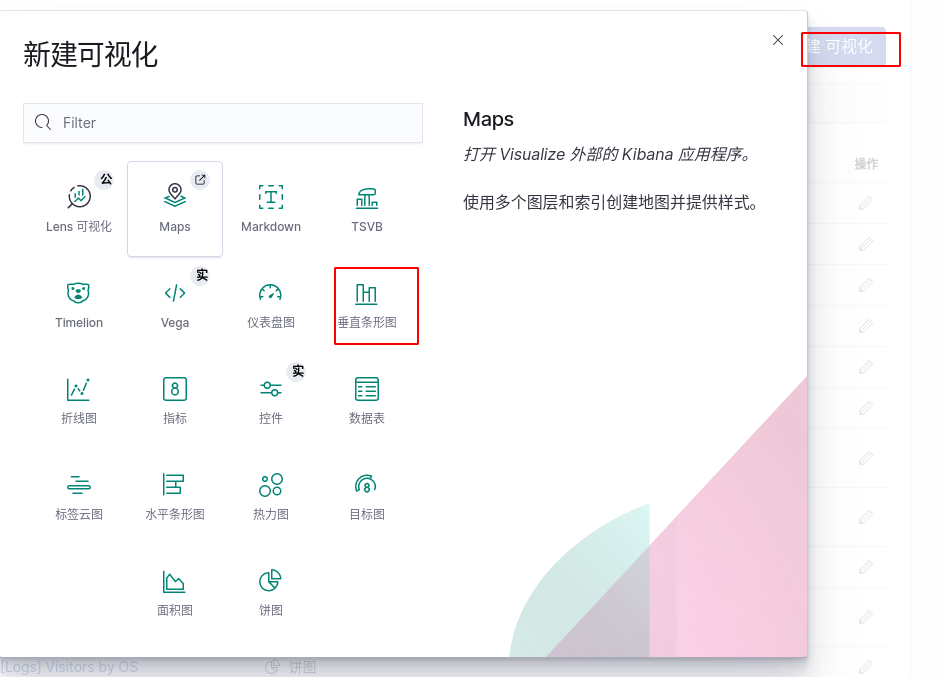

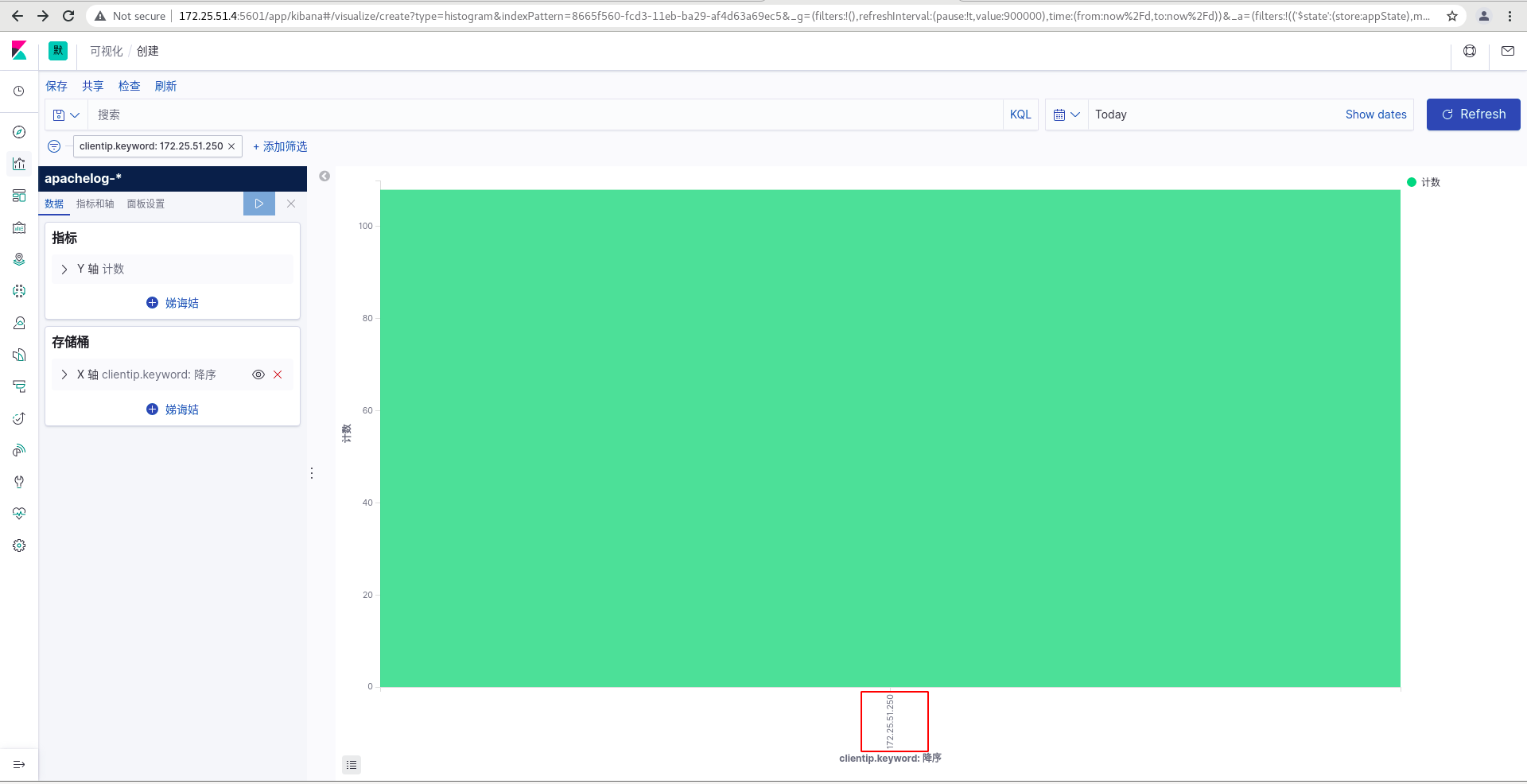

创建可视化柱状图

集群主机进行一定次数的访问

for i in {1..77};do curl 172.25.51.4 ;done

[root@server4 /etc/logstash/conf.d] /usr/share/logstash/bin/logstash -f grok.conf

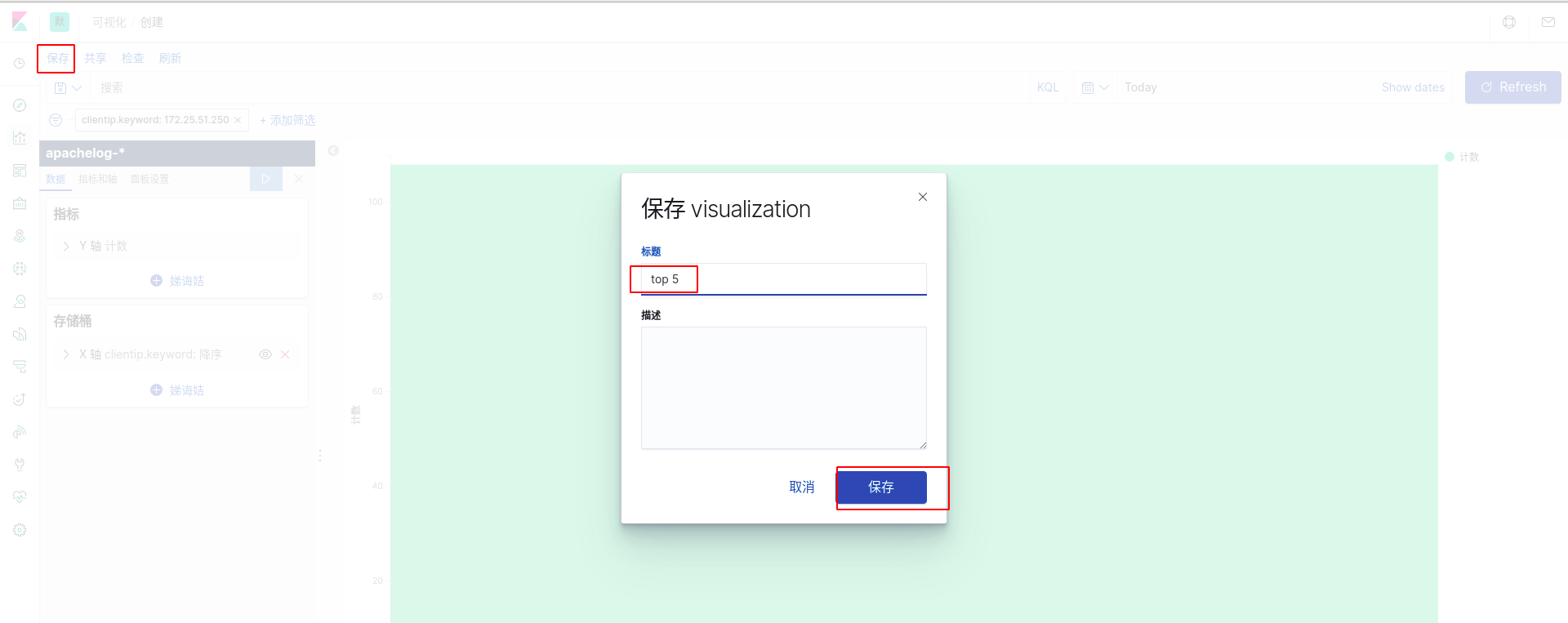

保存

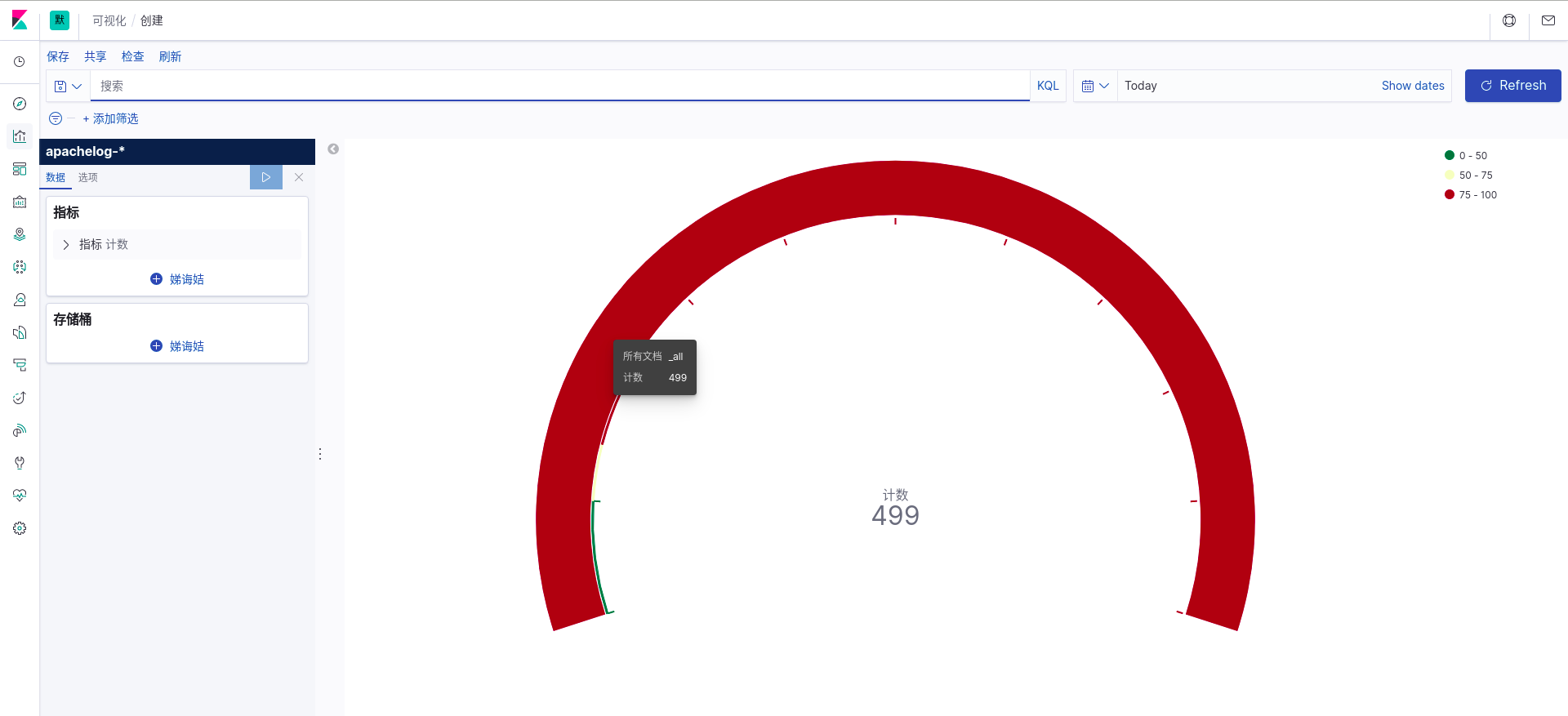

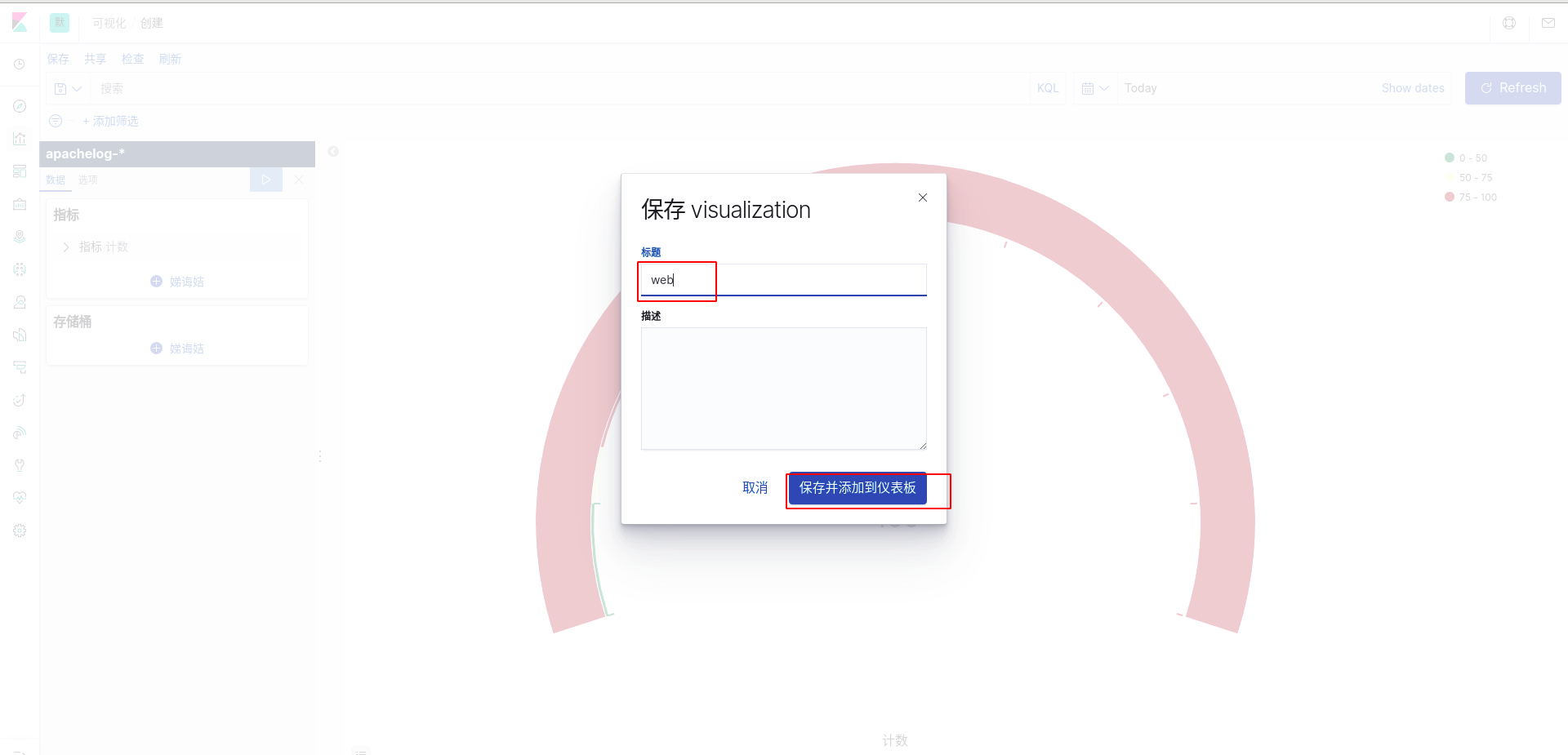

创建可视化仪表盘图

保存

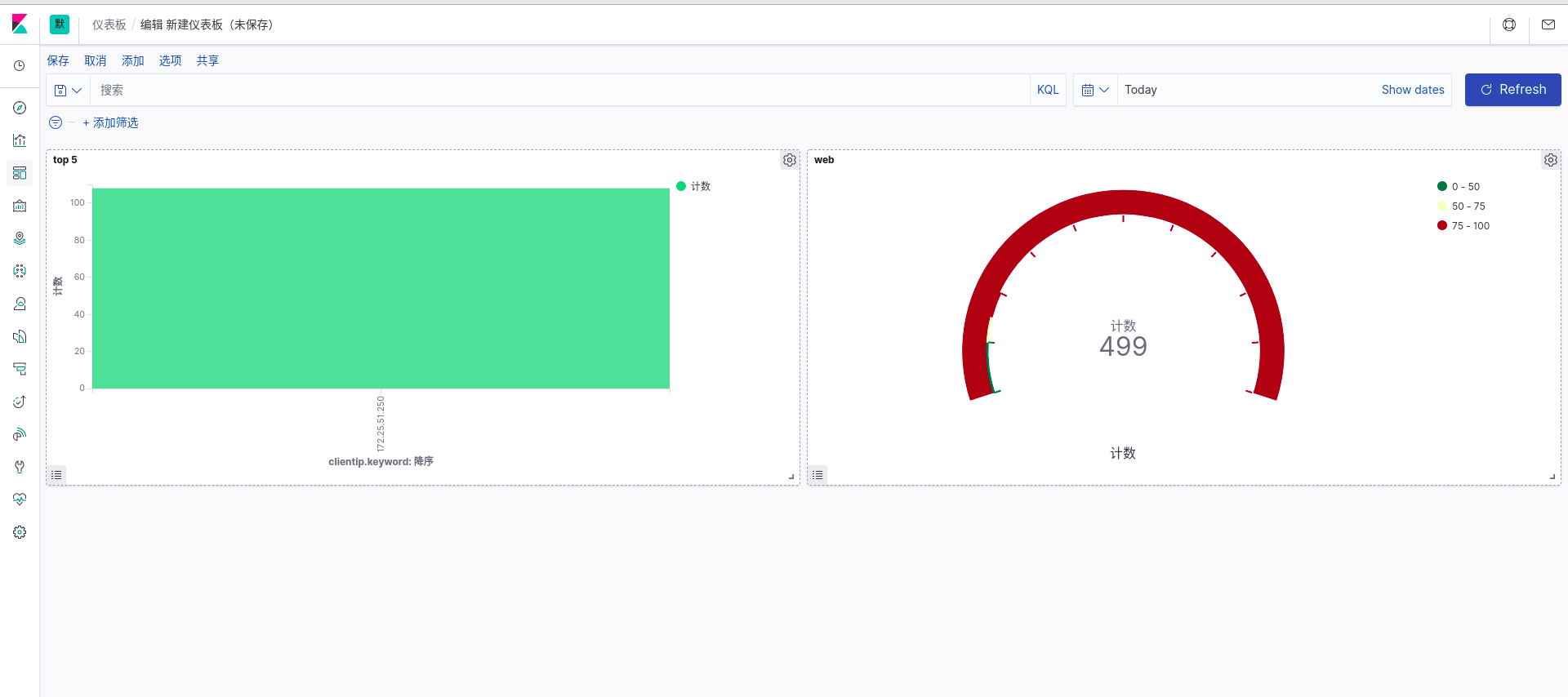

创建仪表板

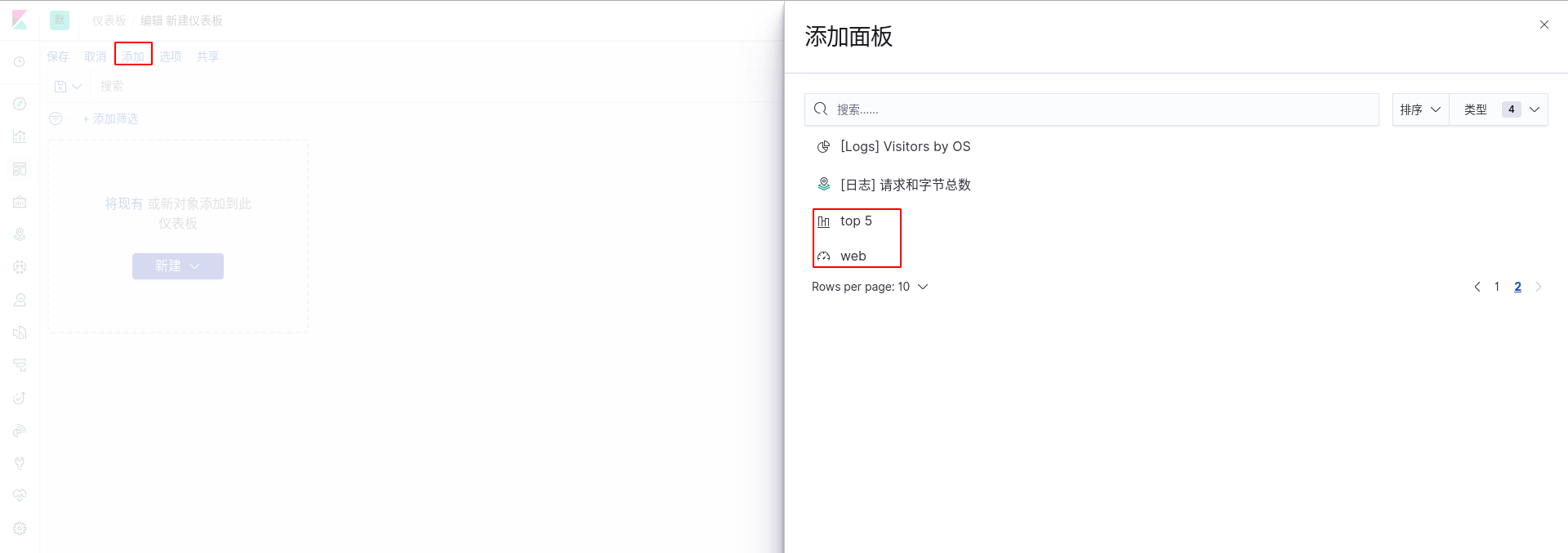

创建一个仪表板将上面保存的不同的图放到一起对比显示

启用xpack安全验证

• 目前部署的ELK三个软件端口都是开放的，任何人都能访问，没有任何安全保障，容易受到攻击，比如日志索引被删除等恶意行为，所以使用 xpack安全组件来保护ELK，这样es都是内部运行的，不暴露外网，更安全。
  集群模式需要先创建证书，先配置传输层，使es集群可以通信

[root@server1 /etc/elasticsearch] cd /usr/share/elasticsearch/
[root@server1 /etc/elasticsearch] bin/elasticsearch-certutil ca
[root@server1 /etc/elasticsearch] bin/elasticsearch-certutil cert --ca elastic-stack-ca.p12

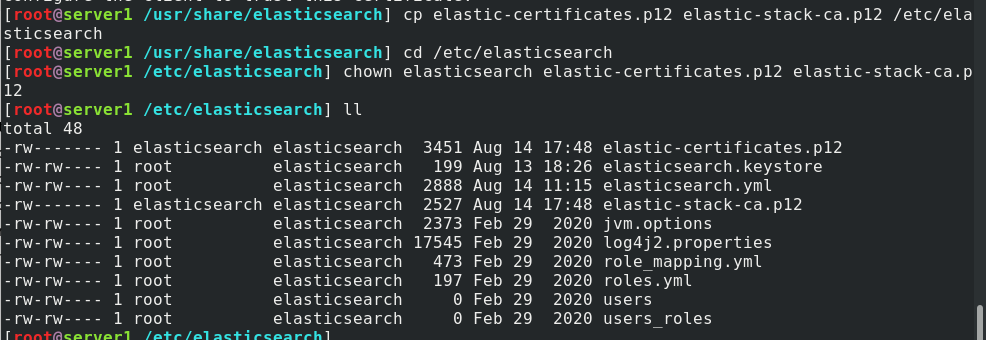

[root@server1 /etc/elasticsearch] cp elastic-certificates.p12 elastic-stack-ca.p12 /etc/elasticsearch
[root@server1 /etc/elasticsearch] cd /etc/elasticsearch
[root@server1 /etc/elasticsearch] chown elasticsearch elastic-certificates.p12 elastic-stack-ca.p12

配置所有的elasticsearch集群节点
server1、2、3都做
开启xpack安全验证，重新启动elasticsearch服务

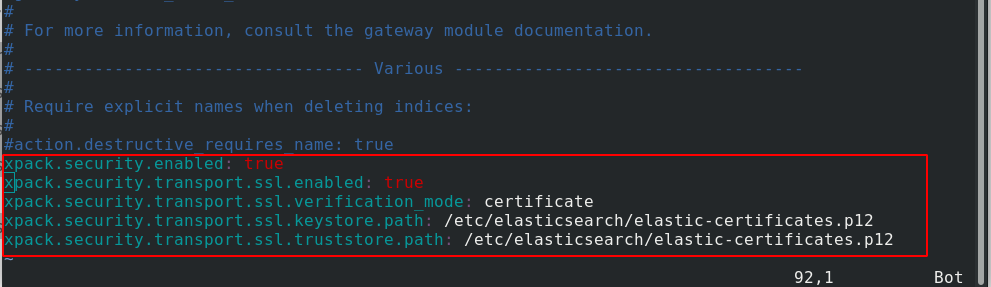

[root@server1 /etc/elasticsearch] vim /etc/elasticsearch/elasticsearch.yml
///
xpack.security.enabled: true
xpack.security.transport.ssl.enabled: true
xpack.security.transport.ssl.verification_mode: certificate
xpack.security.transport.ssl.keystore.path: /etc/elasticsearch/elastic-certificates.p12
xpack.security.transport.ssl.truststore.path: /etc/elasticsearch/elastic-certificates.p12
\\\

发送给2、3，拷贝证书到集群中的其它节点server2，做同server1一样的修改；开启xpack安全验证，重新启动elasticsearch服务

[root@server1 /etc/elasticsearch] scp elastic-certificates.p12 server2:/etc/elasticsearch/
root@server2's password:
elastic-certificates.p12                                       100% 3451     3.4MB/s   00:00
[root@server1 /etc/elasticsearch] scp elastic-certificates.p12 server3:/etc/elasticsearch/
root@server3's password:
elastic-certificates.p12                                       100% 3451     3.4MB/s   00:00

server2、3给定权限

[root@server2 ~] cd /etc/elasticsearch
[root@server2 /etc/elasticsearch] chown elasticsearch elastic-certificates.p12
[root@server3 ~] cd /etc/elasticsearch
[root@server3 /etc/elasticsearch] chown elasticsearch elastic-certificates.p12

以上操作完成，重启服务

systemctl restart elasticsearch.service

ES集群重启正常后，设置用户密码

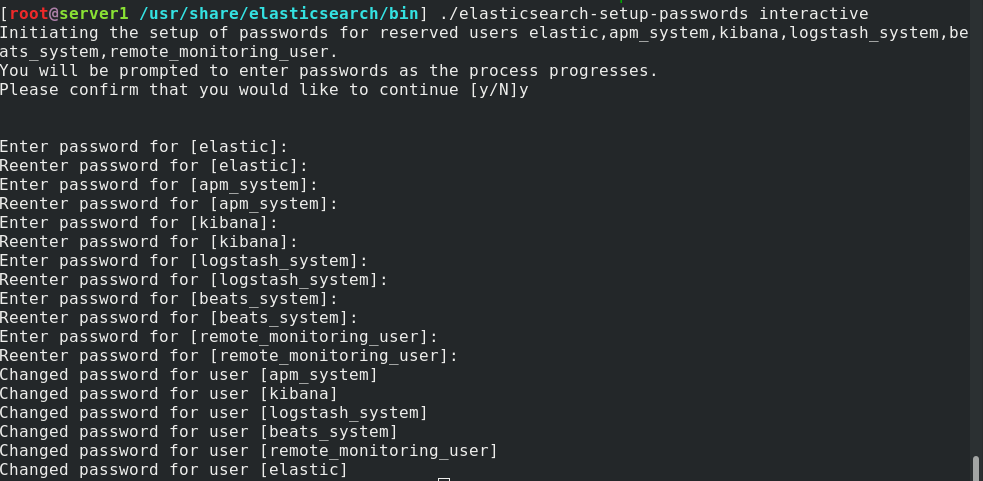

[root@server1 /usr/share/elasticsearch/bin] ./elasticsearch-setup-passwords interactive

kibana端设置

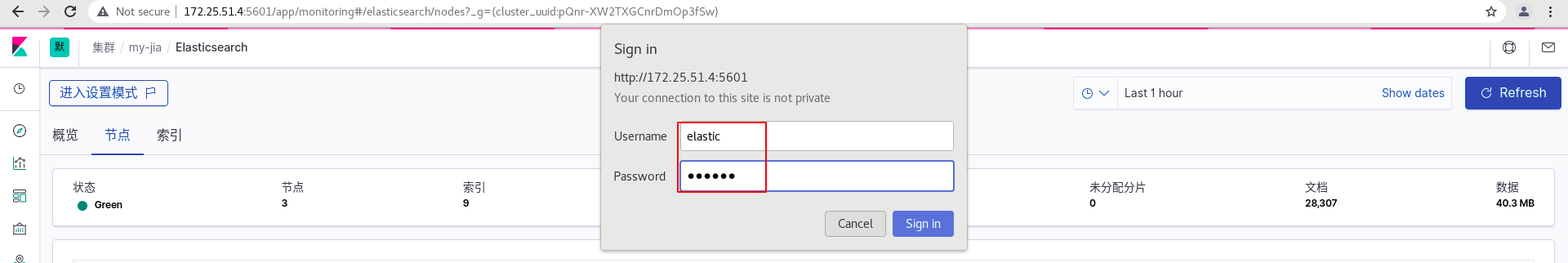

访问kibana已经需要用户名密码了

刷新需要登陆，登录进去会发现kibana状态为红即没有正常运行

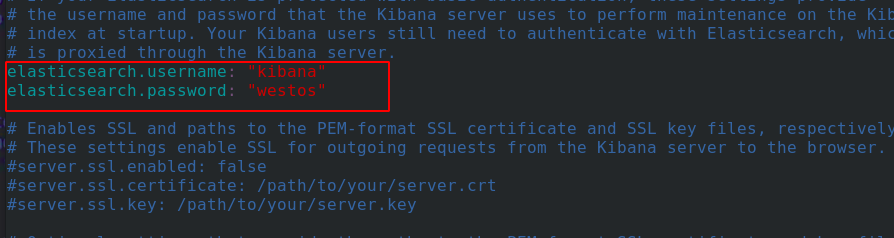

server4，所以设置kibana，修改主配置文件。添加访问es集群的用户和密码，然后重启kibana

[root@server4 /etc/kibana] vim /etc/kibana/kibana.yml
[root@server4 /etc/kibana] systemctl restart kibana.service

logstash端设置

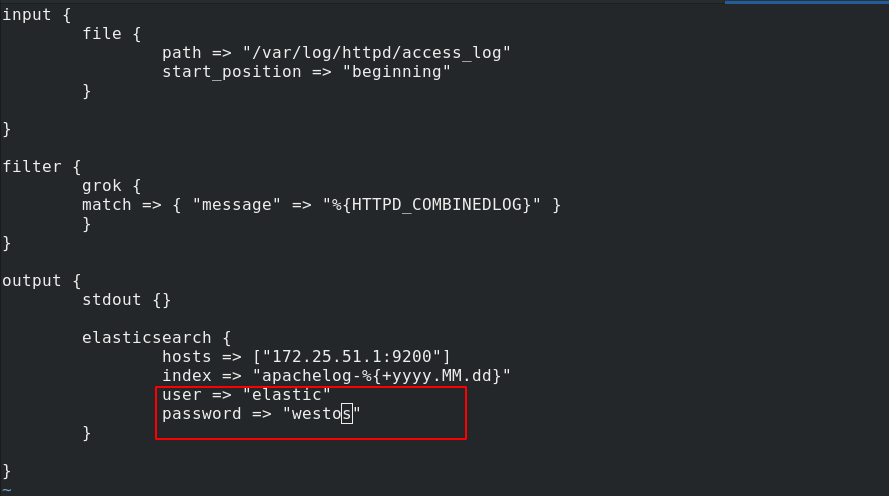

server4，采集本机apache的数据时需要添加用户名和密码才可以正常运行采集

[root@server4 ~] cd /etc/logstash/conf.d/
[root@server4 /etc/logstash/conf.d] vim grok.conf
[root@server4 /etc/logstash/conf.d] /usr/share/logstash/bin/logstash -f grok.conf #运行 Logstash 并加载grok.conf文件中定义的 Logstash 配置

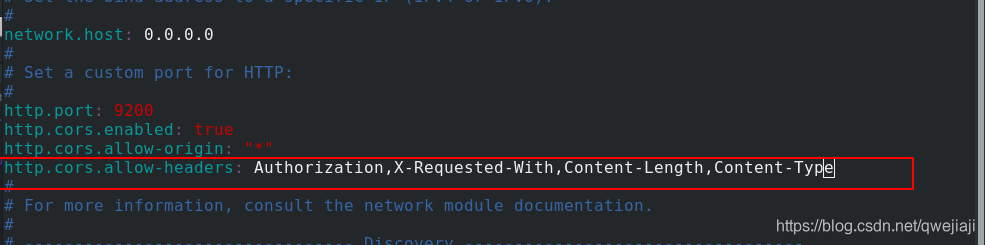

server1的/etc/elasticsearch目录，修改主配置文件，允许head认证并重启服务

[root@server1 /etc/elasticsearch] vim /etc/elasticsearch/elasticsearch.yml
[root@server1 /etc/elasticsearch] systemctl restart elasticsearch.service

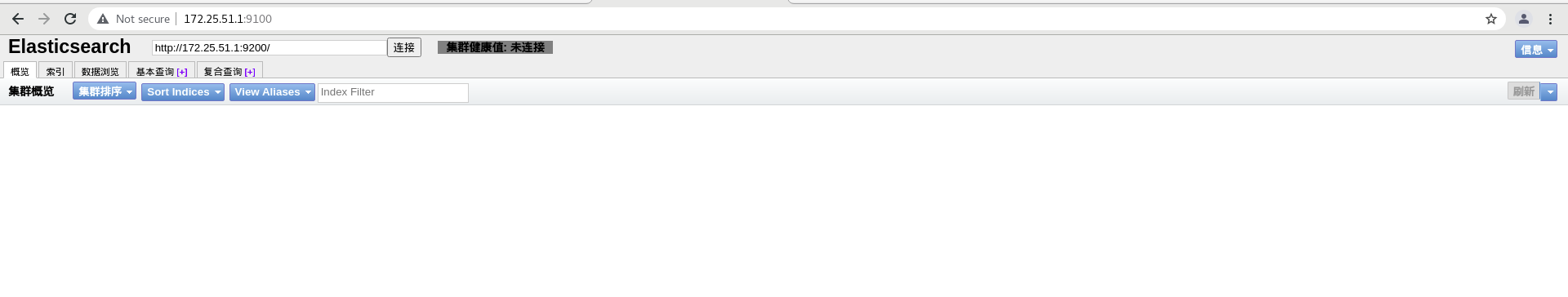

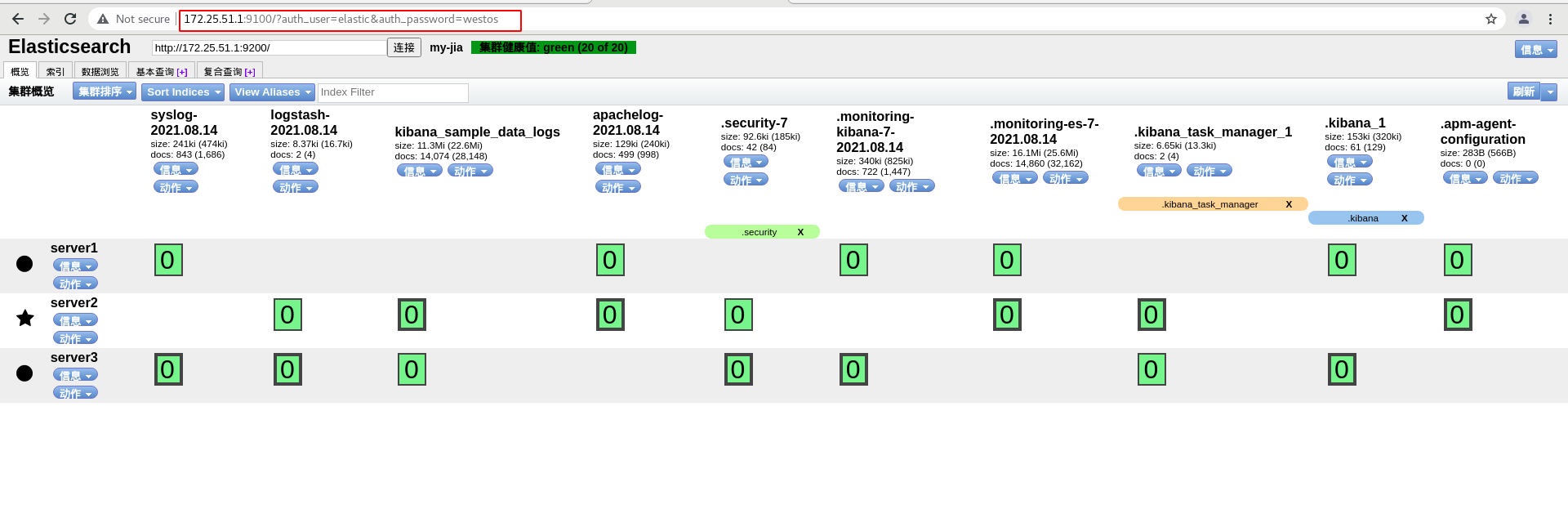

在浏览器加上验证后缀访问成功

metricbeat轻量级采集工具

• logstash是负责采集数据的，是入口，流向为logstash-> ES->kibana，但是它的资源消耗很大，有时候没那么多内存给他占用，同时有些定制的采集指标logstash无法满足。所以我们想使用轻量级的采集工具metricbeat来实现采集，流向为metricbeat-> ES->kibana，可以获取系统级的 CPU 使用率、内存、文件系统、磁盘 IO 和网络 IO 统计数据，还可针对系统上的每个进程获得与 top 命令类似的统计数据。同时Metricbeat 提供多种内部模块，用于从服务中收集指标，例如 Apache、NGINX、MongoDB、MySQL、PostgreSQL、Prometheus、Redis 等等。

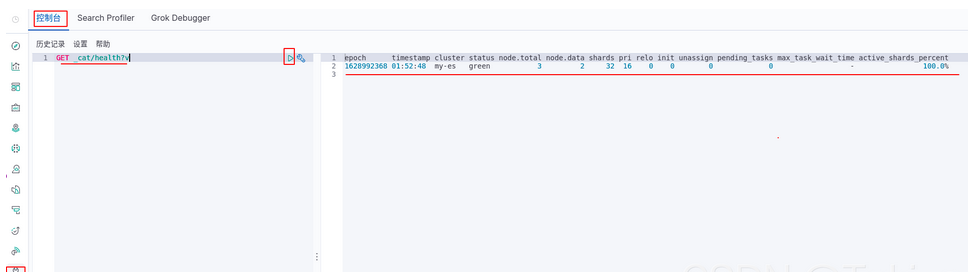

kibana控制台

• 控制台插件提供一个用户界面来和 Elasticsearch 的 REST API（REST就是一种设计API的模式） 交互。控制台有两个主要部分： editor ，用来编写提交给 Elasticsearch 的请求； response 面板，用来展示请求结果的响应。

• 由于我们开启了xpack，想要输入命令时还需要用户密码，这里还有一个更加方便的方法，使用kibana的控制台，可以直接输入命令，还不用用户密码，因为登陆kibana时已经输入过了。控制台实际还是后台调用了API，找es执行，再返回给kibana展示。

  当敲入一行命令，控制台会给出上下文相关的提示。这些提示可以探索每条 API 参数，或者用于提高输入速度。控制台会提示 APIs 、索引和字段名。
  一旦在左边的面板中敲入命令，可以点击 URL 行边上的绿色小三角提交这条请求到 Elasticsearch。注意，当移动光标的时候，会有一个小三角和扳手图标跟随着。我们把这个叫做动作菜单。也可以选择写多条请求并一起提交它们。
