[大数据]浅谈InnoDB存储引擎的MVCC机制

一、数据库事务隔离级别

1、事务原则

事务需要满足ACID原则：

• 原子性A
• 一致性C
• 隔离性I
• 持久性D

本文的数据库隔离界别概念就是在讨论隔离性(Isolation)，如果保证不同事务在操作数据库的时候能产生良好的隔离性，继而更好的符合对应的原则。

2、4种隔离级别

隔离性就是保证事务在不受外部并发操作的影响，始得每一个事务的运行环境都是独立的。

举一个很简单的例子，事务A首先查询user表数据，然后事务B向user表插入一条数据，事务A再去查询user表，如果查询到了B事务添加的数据，那么我们就可以认为这两个事务没有相互隔离。

这种事务之间的相互影响就分别对应数据库中的4种隔离级别：

• 读未提交：事务B还没有提交的事务都会影响到事务A的数据；
• 读已提交：只要事务B一提交数据，就会影响到事务A的数据；
• 可重复读：在数据展示的时候没有表现出来，其实还是默默的影响了；
• 串行化：串成一串，依次排队进行，事务之间不会影响。

3、会出现的3种问题

针对上面四种隔离级别会3种不同的问题，它们有一个专用的名词：

• 脏读：肮脏的数据，脏数据，太脏了，显然是不符合要求的数据；
• 不可重复读：重复读，多次读，我们反复读取同一个表的数据，数据会动态变化，前后数据不一致；
• 幻读：虚幻，虚假的读取对应的数据，我们读到了，但是读取到的数据貌似没有那么真实

行：会出现的问题

列：不同的隔离界别

这个表格已经是老生常谈了，我这里只进行一个简单的说明。

1、读已提交 + 不可重复读 = 可能

当数据库隔离界别设置为读已提交，事务A只能读取到事务B提交以后的数据，显然提交以后的数据都是我们需要的数据，即数据不脏，都是干净的、正确的数据。但是当事务A首先对表user进行一次查询操作，紧接着事务B对user表数据进行了修改，然后立马提交了数据，次数事务A再去查询user表数据，此时查询到的数据发生了变化，但就隔离性而言，我们认为这是一个问题，即产生了不可重复读的问题。

2、可重复读 + 不可重读读 = 不可能

可重复读 + 幻读 = 可能

当数据库隔离级别设置为可重读时，还是上面同样的例子。事务A首先发起一次查询，然后事务B修改了数据，再提交数据，此时事务A再去查询对应的数据，我们会发现事务A的读取的数据没有变化，还和之前一样。尽管这个数据和数据库数据不一致，但是在隔离界别的角度而言，该隔离界别是解决了上面的不可重复读的问题。

现在案例变了，事务A还是首先去查询user表，然后B事务在user表中插入了一条数据，然后提交数据，最后事务B再去查询user表的数据，按照刚才的说法，查询出来的数据还和第一次查询的时候一样。但是当我们最后再添加一条update语句，就根据id去修改事务B刚才添加的那一条数据。理论上说，按照刚才查询出来的结果集，我们应该是修改不成功的，但是我们真正在执行update语句的时候，会执行成功，可是查询出来的结果集不是没有这一条数据吗？（数据库肯定是有这条数据）站在数据库隔离级别的角度看，此时就是产生了幻读问题，修改了我们看起来不存在的数据，居然还修改成功了。

这里就使用了MySQL的MVCC(Multi-Version Concurrency Control)机制，后文会继续讲解。

3、串行化 + 幻读 = 不可能

当数据的隔离界别设置为串行化时，事务A在操作的时候，事务B是不能执行的，只能等事务A结束以后才能再执行。有点类似于Java中的悲观锁，只要你进行了操作，我就给你加锁，等你操作结束再释放锁。那这样就必不可能发生并发问题，但是效率十分低下。

二、MVCC概念

MySQL的InnoDB存储引擎，在读已提交和可重复读隔离级别下都实现了MVCC(Multi-Version Concurrency Control)机制。

1、基本结构

undo日志版本链是指一行数据被多个事务依次修改过后的记录。

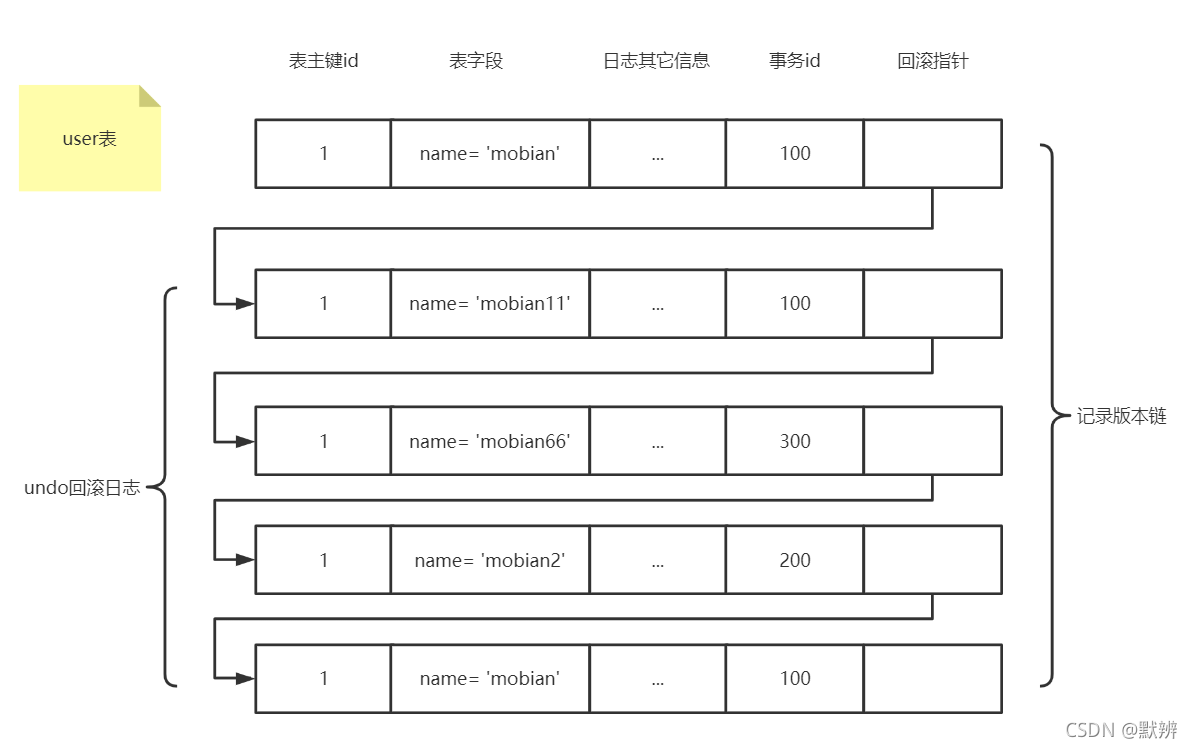

在每个事务修改完后，MySQL的InnoDB存储引擎会保留修改前的数据到undo回滚日志，并且用两个隐藏字段事务id和回滚指针把这些undo日志串联起来，形成一个历史记录版本链，如下图。

上图就可以解释为：

1. 事务id为100的事务修改user表中id为1的数据，将其name修改为mobian；
2. 然后事务id为200的事务修改user表中为1的数据，将其name修改为mobian2；
3. 然后事务id为300的事务修改user表中为1的数据，将其name修改为mobian66；
4. 然后事务id为100的事务再修改user表中为1的数据，将其name修改为mobian11；
5. 最后事务id为100的事务修改user表中为1的数据，将其name修改为mobian.

2、字段介绍

事务id、回滚指针、隐含主键、删除状态字段、表修改字段、其他…

每一条记录可以分为以下几个部分：

• 事务id：每一个事务都会分配一个事务id，查看事务id的sql语句如下：

  select * from INFORMATION_SCHEMA.INNODB_TRX;


• 隐含主键：我们的user表如果有主键，那么这个主键id就是我们自己设置的id，如果user表没有主键，那么数据库底层会为我们的表添加一个默认的主键id（InnoDB的B+索引结构中，如果表没有主键id，聚簇索引（主键索引）就是使用的这个默认主键id做为B+树数据结构的节点）

• 表字段：我们对表数据修改后的记录，比如update user set name = “mobian”，就可以将这个字段的内容近似的理解为name = “mobian”。查询时，MVCC机制返回给用户的结果集。

• 删除状态符：对于删除的情况可以认为是update的特殊情况，会将版本链上最新的数据复制一份，然后将事务id修改成删除操作的事务id，同时在该条记录的头信息（record header）里的（deleted_flag）标记位写上true，来表示当前记录已经被删除，在查询数据时，如果检测到对应的记录为true，则表示数据已被删除，不返回数据。

• 回滚指针：用于指向这条记录的上一个版本，依靠这个字段将所有的修改字段串联为一个链表

3、read-view

一致性视图read-view

在可重复读隔离级别，当事务开启，执行任何查询sql时会生成当前事务的一致性视图read-view，该视图在事务结束之前都不会变化(如果是读已提交隔离级别在每次执行查询sql时都会重新生成）。

这个视图由执行查询时所有未提交事务id数组、数组中最小的事务id（min_id）、已创建的最大事务id（max_id）和组成，事务里的任何SQL查询结果需要从对应版本链里的最新数据开始逐条跟read-view做比对从而得到最终的快照结果，即从上往下查找。

• 如下图表示：未提交的事务id为100和200，300为最大的事务id

readview:[未提交的事务id]，最大事务id
readview:[100,200],300

版本链比对规则：

1. 如果日志中当前行的事务id小于未提交数组中最小的事务id（min_id），表示这个版本是已提交的事务生成的，这个数据是可见的；
2. 如果日志中当前行的事务id大于最大事务id（max_id），表示这个版本是由将来启动的事务生成的，是不可见的；
3. 如果日志中当前行的事务id落在min_id和max_id之间，那就包括两种情况
   • 若日志中当前行的事务id在视图数组中（试图数组由未提交数据组成），表示这个版本是由还没提交的事务生成的，不可见(若 事务id就是当前自己的事务是可见的)；
   • 若日志中当前行的事务id不在视图数组中，表示这个版本是已经提交了的事务生成的，可见

4、MVCC机制理解

在我看来，MVCC机制就是在结合undo日志与read-view一致性试图的基础上，进行的一种数据访问机制。

案例分析：

事务A（事务id为100）首先查询user表的数据，然后事务B（事务id为200）修改了对应的记录（将id为1的记录中name字段的值修改为mobian2），并且完成事务的提交。事务A再去查询对应的数据，此时查询出来的结果集是什么呢？

可重复读

可重复读隔离级别，当事务开启，执行任何查询sql时会生成当前事务的一致性视图readview，该视图在事务结束之前都不会变化

回到我们最开始的例子，在可重复读的事务隔离级别基础上，我们结合MVCC机制，再来解释对应的结果。

在事务id为100的事务开启之后，会生成对应的readview一致性试图，假设当前事务只有一个一个事务，那么一致性视图可以描述为：readview：[100]，100。然后事务id为200的事务进行了数据的修改，此时会在我们的undo日志上追加一条数据记录。最后当我们事务id为100的事务再次查询记录时，我们就会结合当前事务生成的一致性视图（readview：[100]，100）去undo日志版本中进行数据访问比对。

• 首先比对第一行，事务id为200，id200大于最大id100，即对id100的事务而言，它是将来启动的版本，不可见；
• 然后去比对第二行，事务id为100，id100落在最大id和最小id之前，由于id100落在数组中，表示可见的，此时返回数据mobian

即，我们最终返回的结果还是之前的结果，不是mobian2。即达到了我们的可重复读的效果

读已提交

读已提交隔离级别在每次执行查询SQL时都会重新生成readview

在可读已提交的事务隔离级别基础上，结合MVCC机制，再来解释对应的结果。

在事务id为100的事务开启之后，会生成对应的readview一致性试图，假设当前事务只有一个一个事务，那么一致性视图可以描述为：readview：[100]，100。然后事务id为200的事务进行了数据的修改，此时会在我们的undo日志上追加一条数据记录。最后当我们事务id为100的事务再次查询记录时，又会重新生成我们的readview一致性视图，此时的一致性视图可以描述为：readview：[100]，200。我们就会结合当前事务生成的一致性视图（readview：[100]，200）去undo日志版本中进行数据访问比对。

• 首先比对第一行，事务id为200，根据版本比对规则，我们发现200，落在最大事务id和最小事务id之间，并且id200不在视图数组中（数组中目前只有100），则数据可见，返回结果

即，我们最终返回的结果为mobian2。即达到了我们的读已提交的效果
