最近在逛掘金的时候发现Java分类的Github Trending榜单上出现了一个名为DataEase的项目。看名字原以为是一个大数据处理框架之类的项目，点进去看了一下，才发现原来是个开源的数据可视化平台，再到项目官网的Demo环境看了一眼，瞬间就来劲了，官方提供的几个示例仪表盘属实酷炫，秉着学无止境的态度，我准备上手体验一下。
项目简介
DataEase是开源的数据可视化分析工具，能够帮助用户快速分析数据并洞察业务趋势，从而实现业务的改进与优化。DataEase支持丰富的数据源连接，能够通过拖拉拽方式快速制作图表，并可以方便的与他人分享。
DataEase的功能：
-
图表展示：支持PC端、移动端及大屏;
-
图表制作：支持丰富的图表类型（基于Apache ECharts实现）、支持拖拉拽方式快速制作仪表板;
-
数据引擎：支持直连模式、本地模式（基于Apache Doris/Kettle实现）;
-
数据连接：支持关系型数据库、Excel等文件、Hadoop等大数据平台、NoSQL等各种数据源。
DataEase的优势：
-
开源开放：零门槛，线上快速获取和安装；快速获取用户反馈、按月发布新版本；
-
简单易用：极易上手，通过鼠标点击和拖拽即可完成分析；
-
秒级响应：集成Apache Doris，超大数据量下秒级查询返回延时；
-
安全分享：支持多种数据分享方式，确保数据安全。
实现流程
总的来说，这次使用DataEase开源数据可视化工具制作王者荣耀游戏数据的仪表板，主要分为以下几个步骤：
-
使用抓包工具Charles来获取接口；
-
将接口导入开源持续测试平台MeterSphere，测试接口，并提取所需参数，通过后置的Python脚本处理数据；
-
通过MeterSphere将处理完成后的数据保存至MySQL数据源；
-
通过开源数据可视化平台DataEase制作仪表板来展示游戏数据。
确定展示内容
根据官网的介绍和文档，做了几个简单的图表之后，发现这个DataEase确实有点意思，点一点，拖拽一下就能做出简洁明了的数据面板。刚好最近公司在举办王者荣耀大赛，突然想到能不能用这个DataEase做一个展示个人战绩的大屏？心动不如行动，马上安排！
关于环境搭建的部分，由于官网提供了一键安装部署的脚本，直接运行就可以，这边就不再展示安装过程了。
然后根据我的理解，要展示一个玩家的战绩主要可以从两个方面入手，第一个是英雄数据，第二个是战斗数据。当然，如果能拿到一些有趣的数据的话也可以展示出来，比如皮肤数数量、各时间段胜率等。
关于英雄数据的话，主要可以展示英雄的数量、类型分布还有战斗次数，从这几个数据就能看出玩家大致的技术类型，也就是常说的ADC、上单、打野、辅助、中单。关于战斗数据的话，主要就是展示玩家的战绩了，比如不同英雄类型的胜率、总体胜率、近期K/D/A和近期胜率等。
确定数据源
数据源我选择的是平时使用比较多的王者营地APP，因为上面的数据还是比较全面的。既然是使用APP作为数据源，就免不了要用抓包工具来获取数据了，所以在开始前需要做一些简单的准备工作。
- 抓包工具Charles

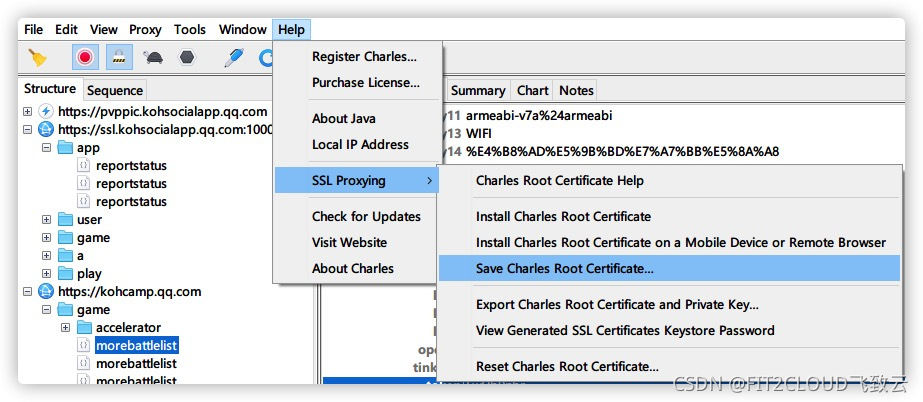

这个工具应该很多人都用过，因为需要抓的接口都是走的Https协议，所以需要把Charles根证书导出来备用，如下图。
- 可抓Https包的安卓环境

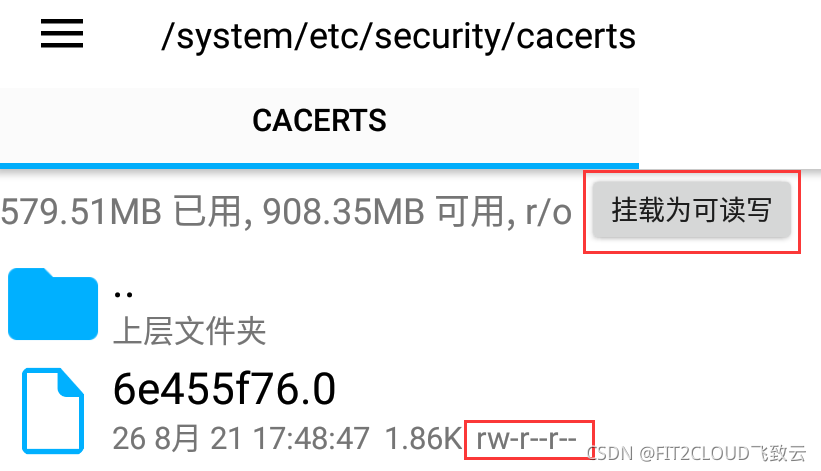

谷歌在安卓7.0之后限制了自签名证书的使用限制，不过现在许多安卓模拟器都带了Root权限，还是有办法解决这个问题的。证书的安装可以参考这篇文章（https://www.jianshu.com/p/561b5beeec22），第二步那边我直接用“RE管理器”替代了。读写挂载和权限需注意下图中红圈部分。
数据获取
我原本的思路是用Python模拟请求，然后将数据处理完成之后存到数据库中。目前需要的数据主要有三个：一个是账号的总体数据，一个是英雄数据，最后是战斗数据。
不过，我了解到最近我司正在使用的开源测试平台MeterSphere既可以调试接口，又可以调用Python和SQL脚本，于是我就把整套流程都放在MeterSphere上完成了。
获取账号信息和英雄信息的接口比较简单，这边主要需要说一下获取战斗信息的接口，因为这个接口和前面两个接口差别较大，除了主机地址不同之外，还涉及到分页。我这边使用全局环境变量加上循环控制来处理，详细内容如下：

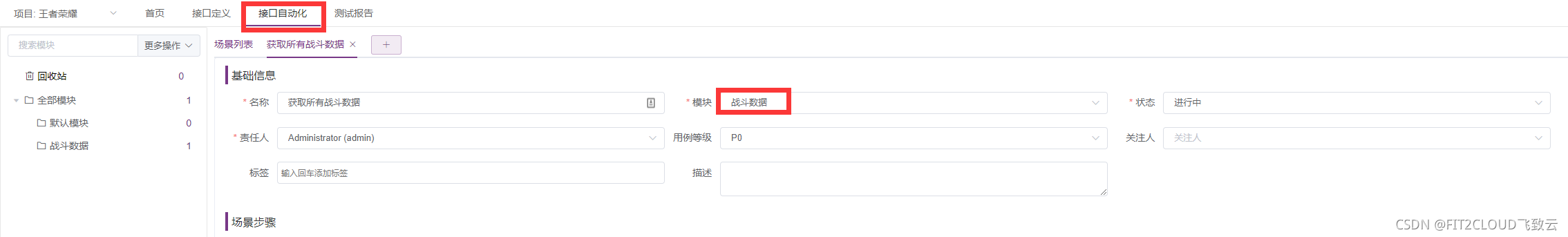

- 首先转到自动化测试这边，创建一个场景；

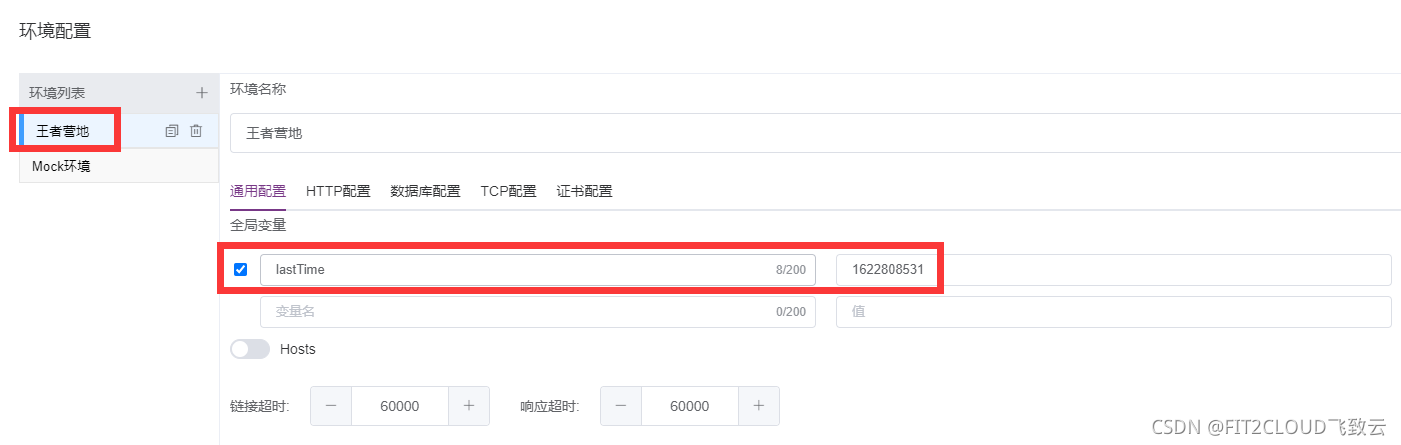

- 在环境配置中，定义一个全局变量，名称设置为“lastTime”，因为这个分页接口使用的是时间戳作为分页的下标，如下图，值可以随意设置，我们在一开始会重置这个值；
- 然后添加一个Python类型的自定义脚本，在场景一开始就重置lastTime为0；
- 接着增加两个SQL脚本，分别是“建表”和“清空表”；
- 然后创建一个While类型的循环控制器，内容如下，表示的是当list变量不为空时，就一直循环，每次循环这个值都会变；

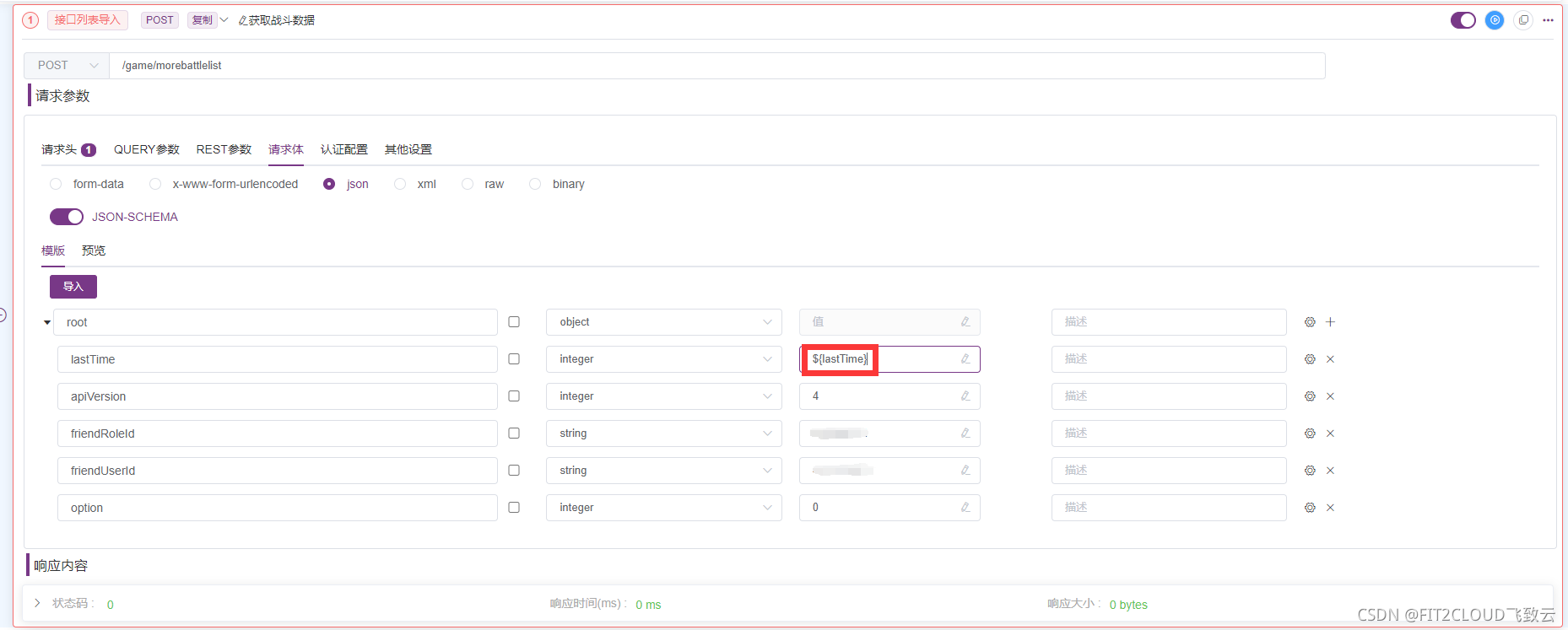

- 紧接着创建一个接口，地址为 https://kohcamp.qq.com/game/morebattlelist，具体内容如下，注意那个“lastTime”，每次脚本都会修改这个变量；

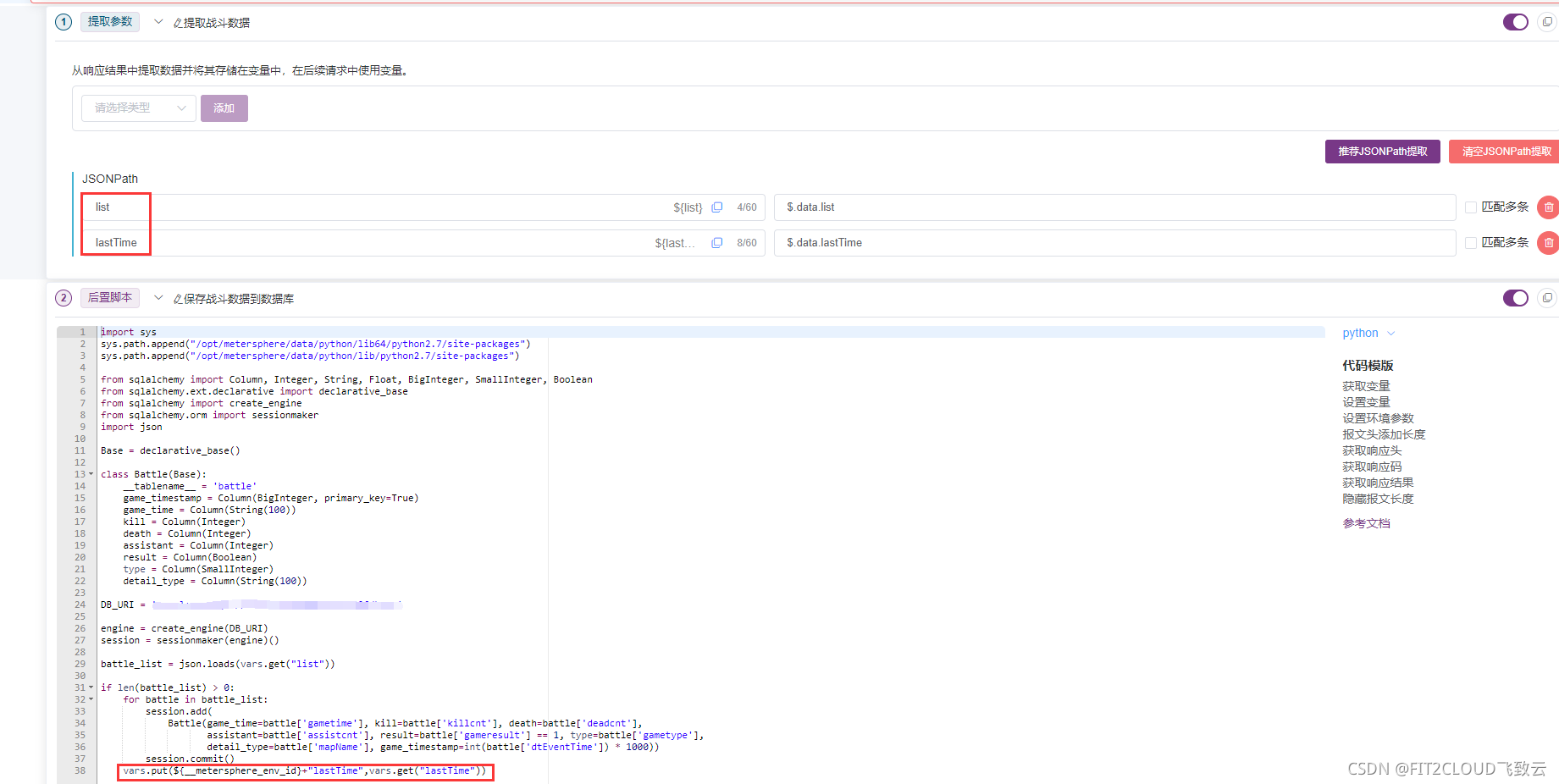

- 最后，在这个接口下添加两个步骤。先是是参数提取，将战斗记录list和上次请求的lastTime提取出来存到变量中，然后在脚本中将数据处理完成后插入到数据库中，注意脚本最后一句“更新了全局的lastTime变量”。

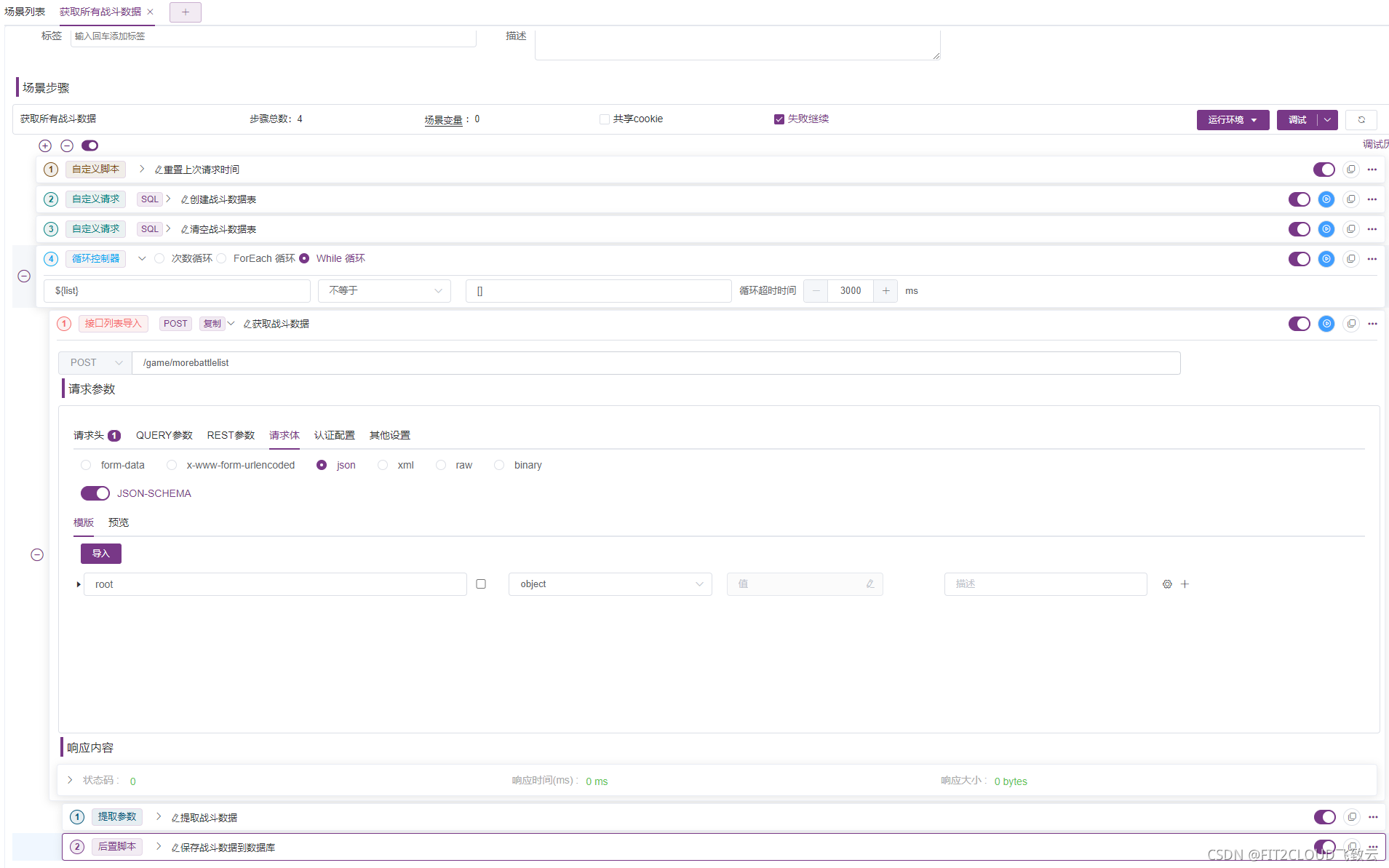

总体流程如下图，注意层级关系。

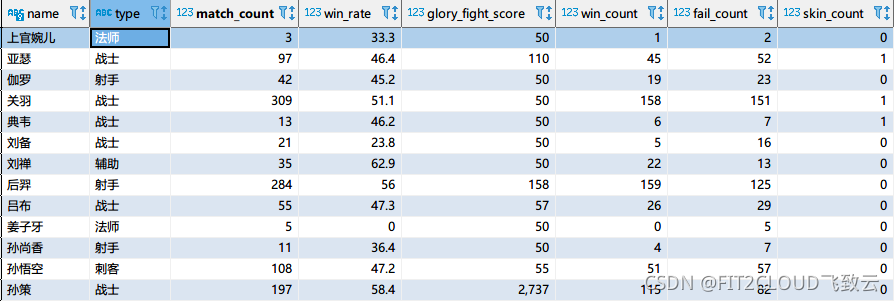

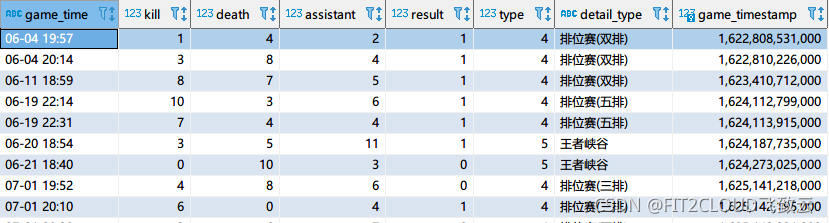

获取到的部分数据如下：
表盘制作
根据一开始定的展示内容，结合获取到的数据，制作出以下7个表盘：

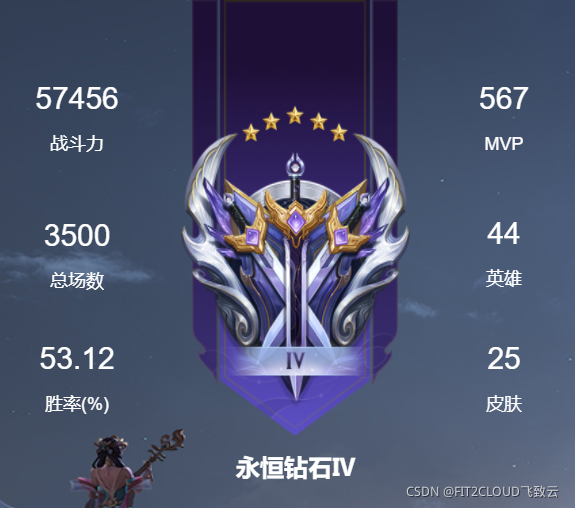

■ 玩家信息总览：主要展示玩家的总体游戏数据，参考王者营地APP。

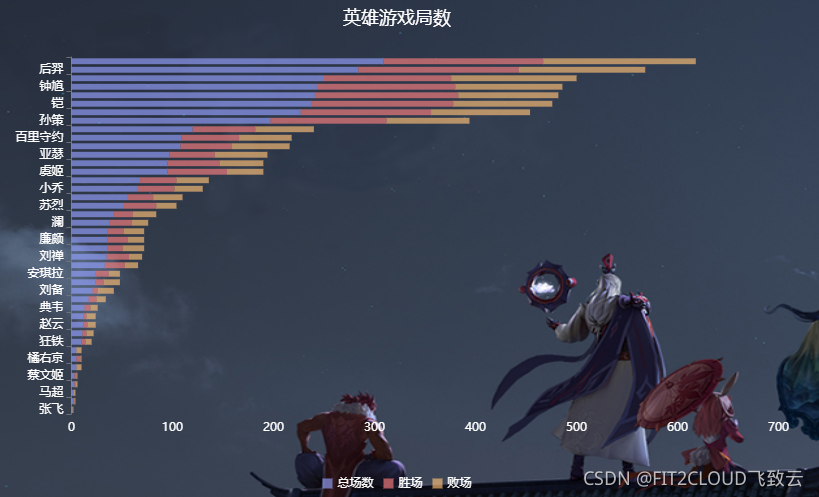

■ 英雄游戏局数：展示玩家各个英雄上场的局数，包括总数、胜局和败局。

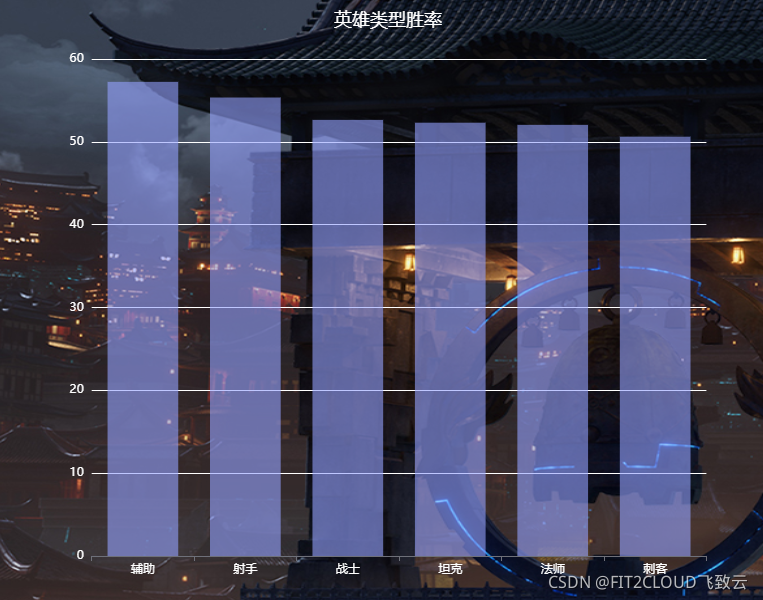

■ 英雄类型胜率：展示玩家各个类型的英雄的总体胜率。

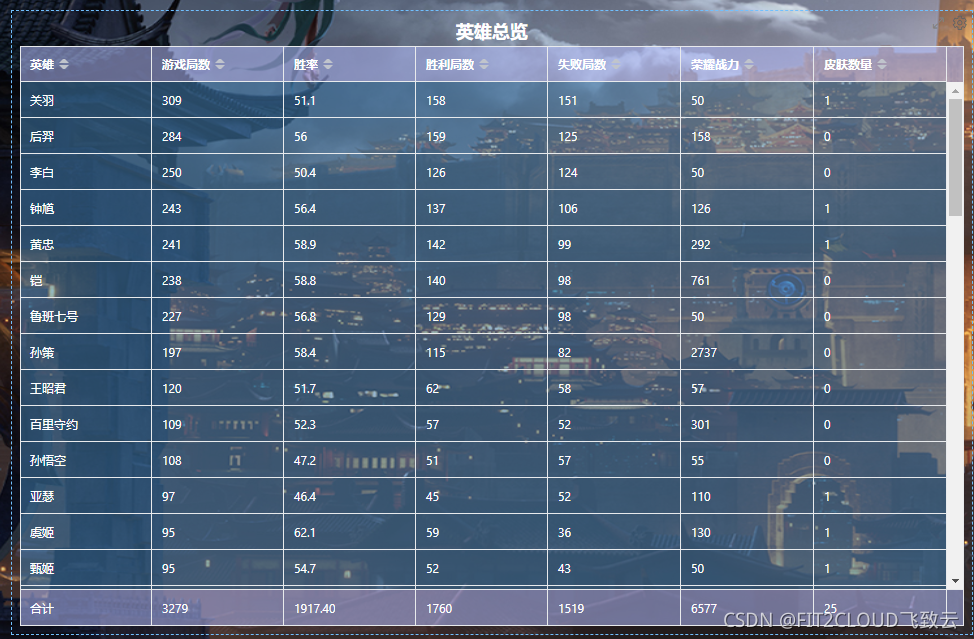

■ 英雄总览：展示玩家英雄的总体数据，包括胜率、战力、皮肤数量等。

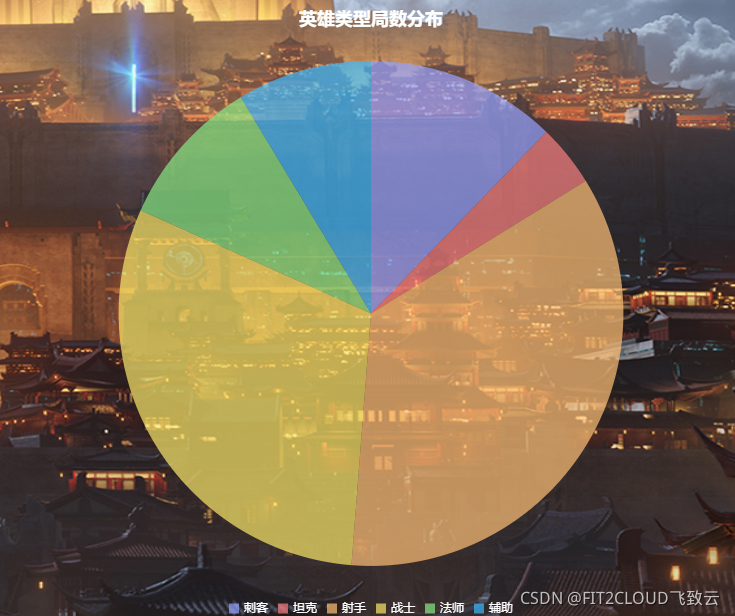

■ 英雄类型局数分布：展示各个类型的英雄的上场局数，这个可以看出玩家的技术类型。

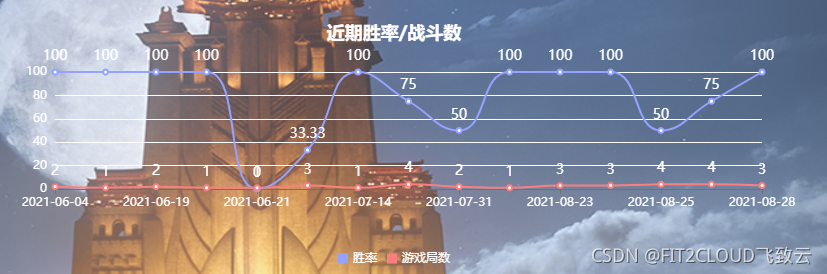

■ 近期胜率：展示玩家最近的实力状态，包含了对局的数量。

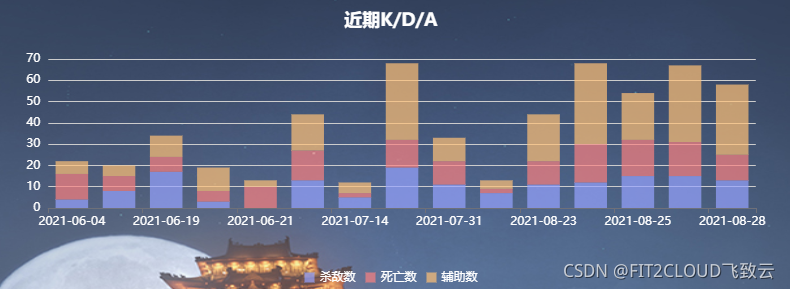

■ 近期K/D/A：和近期胜率相结合可以反映出对局的状态，是Carry还是躺赢。

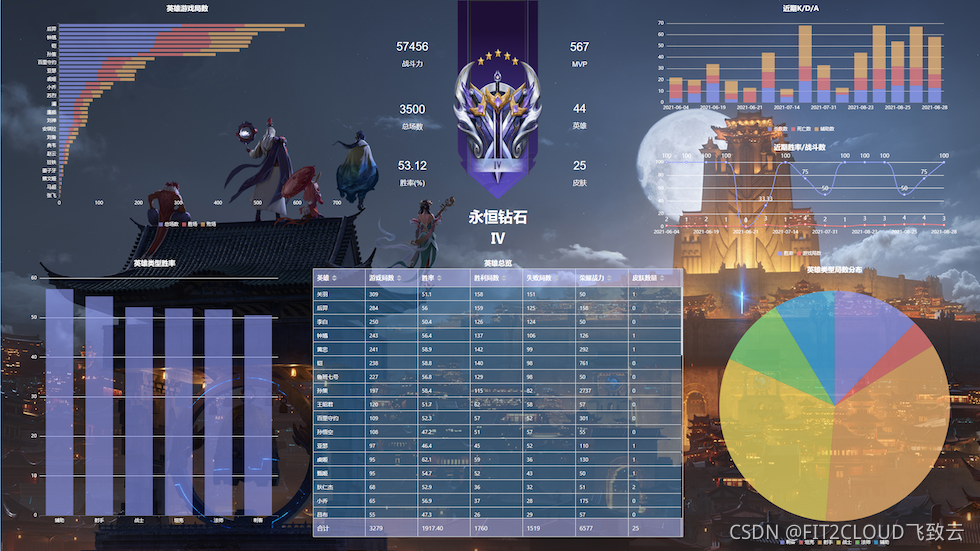

制作完成的仪表板如下：
