简介

dbdiagram是一款在线关系型数据库ER图设计系统。

具有以下特点：

使用DSL语言，可以简单快速地创建数据库关系图；
Online：不需要安装软件，方便快捷，而且支持拖动和调节，使用Google/github账号登录，可以在线保存设计好的图
Import/Export : 支持导出DDL SQL和PDF，支持导入外部数据
Share : 可以生成一个分享链接，方便团队成员协作

使用

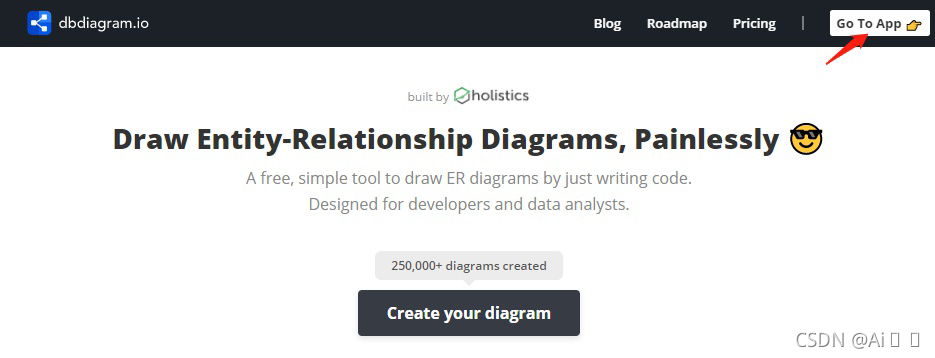

第一步：点击 Go To App 按钮：
在这里插入图片描述

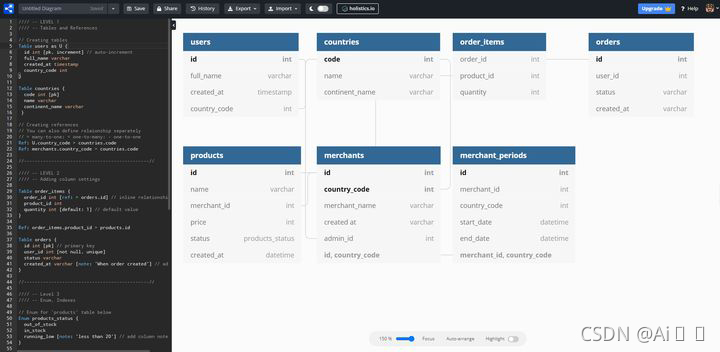

第二步：在左边区域创建数据结构，右边自动生成关系

在这里插入图片描述

以下是我们的数据结构(按顺序账户、分录和转账表)：

Table accounts as A {
  id bigserial [pk]
  owner varchar [not null]
  balance bigint [not null]
  currency varchar [not null]
  created_at timestamptz [not null, default: 'now()']

 Indexes{
    owner
  }
}

Table entries {
  id bigserial [pk]
  account_id bigint [ref: > A.id, not null]
  amount bigint  [not null, note:'can be negative or postive']
  created_at timestamptz [not null, default: 'now()']

  Indexes{
    account_id
  }
}

Table transfers {
  id bigserial [pk]
  from_account_id bigint [ref: > A.id, not null]
  to_account_id bigint [ref: > A.id, not null]
  amount bigint  [not null, note:'must be postive']
  created_at timestamptz [not null, default: 'now()']

  Indexes{
    from_account_id
    to_account_id
    (from_account_id, to_account_id)
  }
}
