1.什么是ESL设计
?电子系统级（Electronic System Level）设计方法从算法建模演变而来。ESL设计为SoC、FPGA、板上系统（SoP）提供软硬件设计，验证和调试的方法。ESL设计以抽象的方式描述系统，提供一个虚拟的硬件原型平台，进行硬件架构的探索和软件程序的开发，可以实现快速的系统建模和仿真分析。ESL设计支持整个软件和硬件协同设计的流程。
- ESL设计验证平台的好处：传统的RTL仿真验证平台不能提供较快的仿真速度与较大的仿真规模，FPGA平台则不能提供详细的性能分析指标。ESL工具能提供强大的建模能力和系统分析能力。
- ESL工具包括的功能：高层次的建模，软硬件的划分，系统架构的探索，验证调试，性能分析，高级综合等方面。目前常用的工具有synopsys的Platform Architect和Processor Designer。

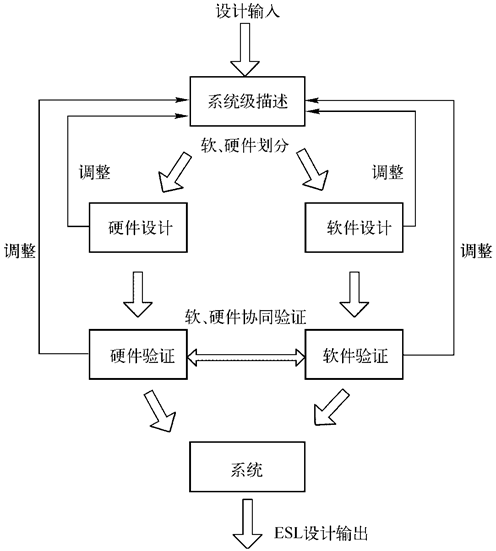

2.ESL设计流程
?ESL的设计流程包括系统级描述，体系架构设计，软硬件划分，软硬件协同设计和验证。
?系统级描述+体系结构设计+软硬件划分：设计工程师根据设计的要求，完成算法的开发，提出一种系统的架构，用ESL语言描述这种系统架构，即系统级描述或系统级建模。然后在此基础上完成软硬件的初步划分。
? 软硬件协同设计：开始进行软件和系统级硬件的设计，系统级硬件设计是指对功能单元在高抽象层次上进行建模，并完成功能设计。用SystemC完成事务级的建模，用C/C++或汇编语言完成应用软件的设计。
? 软硬件协同验证：软件运行在系统的虚拟平台上，根据协同验证的结果反馈给系统架构和软硬件划分，软硬件划分根据性能、成本等因素重新进行调整。
3.ESL的核心——事务级建模（Transaction level modeling）
? 事务层的引出：算法层次上建立的功能模型（Algorithm Function）没有时序的概念，没有办法进行进一步的性能分析。RTL层次关注电路在寄存器，连线层次上的细节，模型的建立和仿真时间过长。故在两个层次之间引入一个抽象层次。
? 事务：模块之间的数据和事件的交互。数据交换可以是一个字或多个字，或者是一种数据架构，同步或者中断则属于事件的交互。

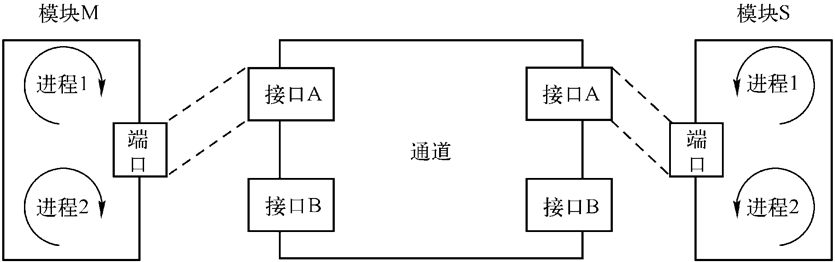

? 事物级建模的核心：在系统建模过程中将运算功能和通信功能分开，模块之间的通信透过函数调用来实现。
- 接口：包含通信协议，由一组纯虚函数组成，可定义为一个C++抽象类。
- 通道：继承一个或多个接口，实现虚函数，即接口通信协议的具体实现。
- 虚函数：virtual关键字修饰的成员函数，就是虚函数。
?用法格式为：virtual 函数返回类型 函数名（参数表）{函数体}；实现多态性，通过指向派生类的基类指针或引用，访问派生类中同名覆盖成员函数。
