[大数据]MySQL日体系

逻辑架构

MySQL的逻辑架构可分为四层，包括连接层、服务层、引擎层和存储层，各层的接口交互及作用如下图所示。需要注意的是，由于本文将主要讲解事务的实现原理，因此下文针对的都是InnoDB引擎下的情况。

连接层： 负责处理客户端的连接以及权限的认证。

服务层： 定义有许多不同的模块，包括权限判断，SQL接口，SQL解析，SQL分析优化， 缓存查询的处理以及部分内置函数执行等。MySQL的查询语句在服务层内进行解析、优化、缓存以及内置函数的实现和存储。

引擎层： 负责MySQL中数据的存储和提取。MySQL中的服务器层不管理事务，事务是由存储引擎实现的。其中使用最为广泛的存储引擎为InnoDB，其它的引擎都不支持事务。

存储层： 负责将数据存储于设备的文件系统中。

undo log

回滚日志同样也是InnoDB引擎提供的日志，顾名思义，回滚日志的作用就是对数据进行回滚。当事务对数据库进行修改，InnoDB引擎不仅会记录redo log，还会生成对应的undo log日志；如果事务执行失败或调用了rollback，导致事务需要回滚，就可以利用undo log中的信息将数据回滚到修改之前的样子。

undo log由两个作用，一是提供回滚，二是实现MVCC。

redo log

重做日志（redo log）是InnoDB引擎层的日志，用来记录事务操作引起数据的变化，记录的是数据页的物理修改。

如果每一次的更新操作都需要写进磁盘，那么磁盘需要通过寻道找到对应的那条记录，然后再更新磁盘保存的内容，整个过程 IO 成本、查找成本都很高。

为了解决这个问题，MySQL 的设计者使用了 预写式技术（Write Ahead logging），它的关键点就是先写日志，再写磁盘;

缓冲池buffer pool：Mysql体系中最重要的一个概念，这是在内存中分配的一个区域，包含了磁盘中部分数据页的映射，作为访问数据库的缓冲，可以大大减少IO操作的频率，提升数据刷新的效率。

当请求读取数据时，会先判断是否在缓冲池命中，如果未命中会从磁盘上进行检索读取后放入内存中的缓冲池；

当请求写入数据时，会先在redo log中记录这次操作，并且更新缓冲池中的数据；缓冲池中修改的数据会定期更新到磁盘中。这一过程也被称之为刷脏数据 。

具体来说，当有一条记录需要更新的时候，InnoDB 引擎就会先把更新记录写到 redo log 里面，并更新内存 buffer pool 中的数据，这个时候更新就算完成了。

因此，当数据修改时，除了修改内存 buffer pool中的数据，还会在redo log中记录这次操作；如果MySQL宕机，重启时可以读取redo log中的数据，根据这个redo log 日志中的修改记录 重新执行相应操作，以此来对数据库进行恢复，从而保证了事务的持久性，使得数据库获得crash-safe能力。

有了 redo log，InnoDB 就可以保证即使数据库发生异常重启，之前提交的记录都不会丢失，这个能力称为 crash-safe。

InnoDB 的 redo log 是固定大小的，比如可以配置为一组 4 个文件，每个文件的大小是 1GB，那么这块“粉板”总共就可以记录 4GB 的操作。

为了能够持续不断的对更新记录进行写入，在redo log日志中设置了两个标志位置，checkpoint和write_pos，分别表示记录擦除的位置和记录写入的位置。从头开始写，写到末尾就又回到开头循环写，如上面这个图所示。

write pos 是当前记录的位置，一边写一边后移，写到第 3 号文件末尾后就回到 0 号文件开头。checkpoint 是当前要擦除的位置，也是往后推移并且循环的，擦除记录前要把记录更新到数据文件。

write pos 和 checkpoint 之间的是“粉板”上还空着的部分，可以用来记录新的操作。如果 write pos 追上 checkpoint，表示“粉板”满了，这时候不能再执行新的更新，得停下来先擦掉一些记录，把 checkpoint 推进一下。

当write_pos追上checkpoint时，表示redo log日志已经写满。这时不能继续执行新的数据库更新语句，需要停下来先删除一些记录，执行checkpoint规则腾出可写空间。

checkpoint规则：checkpoint触发后，将 内存缓冲区buffer 中 的脏数据页 刷到磁盘 。

脏数据页：指内存缓冲区 buffer 中的数据页被修改以后，跟磁盘的数据页不一致，称为脏页

redo log日志 写满后，将已提交事务所修改的脏数据页 写入到磁盘数据文件中，并删除该事务所涉及的 redo log 日志内容

binlog

前面我们讲过，MySQL 整体来看，其实就有两块：一块是 Server 层，它主要做的是 MySQL 功能层面的事情；还有一块是引擎层，负责存储相关的具体事宜。上面我们聊到的 redo log 是 InnoDB 引擎特有的日志，而 Server 层也有自己的日志，称为 binlog（归档日志）。

binlog主要记录数据库的变化情况，内容包括数据库所有的更新操作。所有涉及数据变动的操作，都要记录进二进制日志中。因此有了binlog可以很方便的对数据进行复制和备份，因而也常用作主从库的同步。

• redo log是一种物理日志，记录的是实际上对某个数据进行了怎么样的修改；
• 而binlog是逻辑日志，记录的是SQL语句的原始逻辑，比如 ”给 id =2 这一行的 a 字段值加 1 "。

binlog日志中的内容是二进制的，根据日志格式参数的不同设置，可能基于SQL语句、基于数据本身或者二者的混合。一般常用记录的都是SQL语句。

小结

1. redo log 是 InnoDB 存储引擎特有的；binlog 是 MySQL 的 Server 层实现的，所有存储引擎都可以使用。
2. redo log 是物理日志，记录的是“在某个数据页上做了什么修改”；binlog 是逻辑日志，记录的是这个语句的原始逻辑，比如：“给 ID=2 这一行的 c 字段加 1 ”。
3. redo log 是循环写的，空间固定会用完；binlog 是可以追加写入的。“追加写”是指 binlog 文件写到一定大小后会切换到下一个，并不会覆盖以前的日志。

内部执行流程

有了对这两个日志的概念性理解，我们再来看执行器和 InnoDB 引擎在执行这个简单的 update 语句时的内部流程。

比如我们执行 Update Test set a=1 Where id=2这一更新语句

1. 执行器先找引擎取 id=2 这一行。id 是主键，引擎直接用树搜索找到这一行。如果 id=2 这一行所在的数据页本来就在内存中，就直接返回给执行器；否则，需要先从磁盘读入内存，然后再返回。

2. 执行器拿到引擎给的行数据，把该行字段a 的值更改为 1，比如原来是 0，现在就是 1，得到新的一行数据，再调用引擎接口写入这行新数据。

3. 引擎将这行新数据更新到内存中，同时将这个更新操作记录到 redo log 里面，此时 redo log 处于 prepare 状态。然后告知执行器执行完成了，随时可以提交事务。

4. 执行器生成这个操作的 binlog，并把 binlog 写入磁盘。

5. 执行器调用引擎的提交事务接口，引擎把刚刚写入的 redo log 改成提交（commit）状态，更新完成。

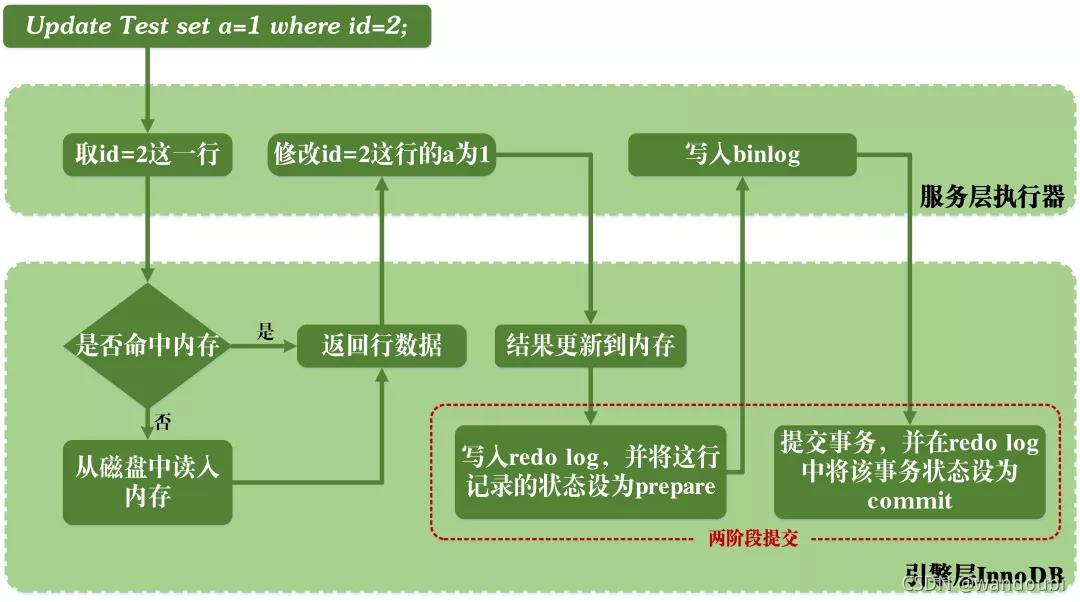

这个 update 语句的执行流程图如下

从上图可以看出，MySQL在执行更新语句的时候，在服务层进行语句的解析和执行，在引擎层进行数据的提取和存储；同时在服务层对binlog进行写入，在InnoDB内进行redo log的写入。

你可能注意到了，最后三步看上去有点“绕”，将 redo log 的写入拆成了两个步骤：

一是binlog写入之前prepare状态的写入，二是binlog写入之后commit状态的写入。这就是"两阶段提交"。

只有reldo log 和 bin log 都写入成功了，事务才算提交成功，如果redolog只是完成了prepare, 而binlog又写入失败，那么事务本身会回滚；

两阶段提交

为什么必须有“两阶段提交”呢？这是为了让两份日志之间的逻辑一致。

由于 redo log 和 binlog 是两个独立的逻辑，如果不用两阶段提交，要么就是先写完 redo log 再写 binlog，或者采用反过来的顺序。我们看看这两种方式会有什么问题。

仍用前面的 update 语句来做例子。假设当前 id=2 的行，字段 a 的值是 0，我们将这行数据的字段 a 的值更改为1，再假设执行 update 语句过程中在写完第一个日志后，第二个日志还没有写完期间发生了 crash，会出现什么情况呢？

1. 先写 redo log 后写 binlog。假设在 redo log 写完，binlog 还没有写完的时候，MySQL 进程异常重启。由于我们前面说过的，redo log 写完之后，系统即使崩溃，仍然能够把数据恢复回来，redo log 里面已经记录了“把 id=2 的行 字段c 从 0 改成 1”这个日志，所以恢复后这一行 c 的值是 1。但是由于 binlog 没写完就 crash 了，这时候 binlog 里面就没有记录这个语句。

   因此，之后备份日志的时候，存起来的 binlog 里面就没有这条语句。然后你会发现，如果需要用这个 binlog 来恢复临时库的话，由于这个语句的 binlog 丢失，这个临时库就会少了这一次更新，恢复出来的 id=2 的这一行 c 的值就是 0，与原库的值不同。

2. 先写 binlog 后写 redo log。如果在 binlog 写完之后 crash，由于 redo log 还没写，崩溃恢复以后这个事务无效，所以这一行 c 的值是 0。但是 binlog 里面已经记录了“给 ID=2 这一行的 c 字段值加 1 ”这个日志。所以，在之后用 binlog 来恢复的时候就多了一个事务出来，恢复出来的这一行 c 的值就是 1，与原库的值不同。

可以看到，如果不使用“两阶段提交”，那么数据库crash 后进行恢复时 数据库的状态就有可能和用它的binglog日志恢复出来的库的状态 不一致。

小结

MySQL将 redo log 的写入拆成了两个步骤：prepare 和 commit，这就是"两阶段提交"。

只有reldo log 和 bin log 都写入成功了，事务才算提交成功，如果redolog只是完成了prepare, 而binlog又写入失败，那么事务本身会回滚；

日志刷盘

除了上面提到的对于脏数据的刷盘，实际上redo log日志在记录时，为了提升日志写入的性能，也是先写入内存中的buffer 缓冲区，然后再将 buffer 缓冲区中的日志 刷到磁盘日志文件中；

为了保证日志文件的持久化，也需要经历将日志记录从内存写入到磁盘的过程。redo log日志可分为两个部分，一是存在内存中的日志缓冲区 redo log buff，二是保存在磁盘上的redo log日志文件。

日志刷盘参数

• innodb_flush_log_at_trx_commit 这个参数设置成 1 的时候，表示每次事务的 redo log 都直接持久化到磁盘。这个参数建议设置成 1，这样可以保证 MySQL 异常重启之后数据不丢失。
• sync_binlog 这个参数设置成 1 的时候，表示每次事务的 binlog 都持久化到磁盘。这个参数同样建议设置成 1，这样可以保证 MySQL 异常重启之后 binlog 不丢失。

innodb_flush_log_at_trx_commit={0|1|2} # 指定何时将事务日志 刷到磁盘，默认为1。

0表示每次事务提交都只是写入到"redo log buffer"中。

1表示每次事务提交都将"redo log buffer"中的数据同步到"os buffer"，并且从"os buffer"持久化到磁盘文件中。

2表示每次事务提交都只是把"redo log buffer"中的数据同步到"os buffer"

InnoDB 有一个后台线程，每隔 1 秒，就会把 redo log buffer 中的日志，调用 write 写到文件系统的 page cache，然后调用 fsync 持久化到磁盘。

实际上，除了后台线程每秒一次的轮询操作外，还有两种场景会让一个没有提交的事务的 redo log 写入到磁盘上的redo log日志文件。

1. 一种是，redo log buffer 占用的空间即将达到 innodb_log_buffer_size 一半的时候，后台线程会主动写盘。注意，由于这个事务并没有提交，所以这个写盘动作只是 write，而没有调用 fsync，也就是只留在了文件系统的 page cache。
2. 另一种是，并行的事务提交的时候，顺带将这个事务的 redo log buffer 持久化到磁盘。 假设一个事务 A 执行到一半，已经写了一些 redo log 到 buffer 中，这时候有另外一个线程的事务 B 提交，如果innodb_flush_log_at_trx_commit 设置的是 1，那么按照这个参数的逻辑，事务 B 要把 redo log buffer 里的日志全部持久化到磁盘。这时候，就会带上事务 A 在 redo log buffer 里的日志一起持久化到磁盘。

为了确保每次记录都能够写入到磁盘的文件中，每次将redo log buffer中的日志缓存写入redo log file的过程中都会调用一次操作系统的fsync操作。

数据的最终落盘写入

数据最终写入磁盘的过程分为以下两种情况

1. 如果是正常运行的实例的话，内存数据页被修改以后，跟磁盘的数据页不一致，称为脏页。最终数据落盘，就是把内存中的数据页写入磁盘的数据文件。
2. 在崩溃恢复场景中，InnoDB 如果判断到一个数据页可能在崩溃恢复的时候丢失了更新，就会将它读到内存中的buffer pool ，然后根据 redo log 对 内存中的数据页内容进行更新。更新完成后，内存中的数据页变成脏页，就回到了第一种情况的状态。

redolog只在数据恢复时使用，数据恢复时，redo log只会更新内存中的数据页内容，产生脏页，将脏数据页写入磁盘是单独的机制；

参考：

MySQL实战45讲
