[大数据]【MySQL】02 InnoDB体系架构

一、思维导图

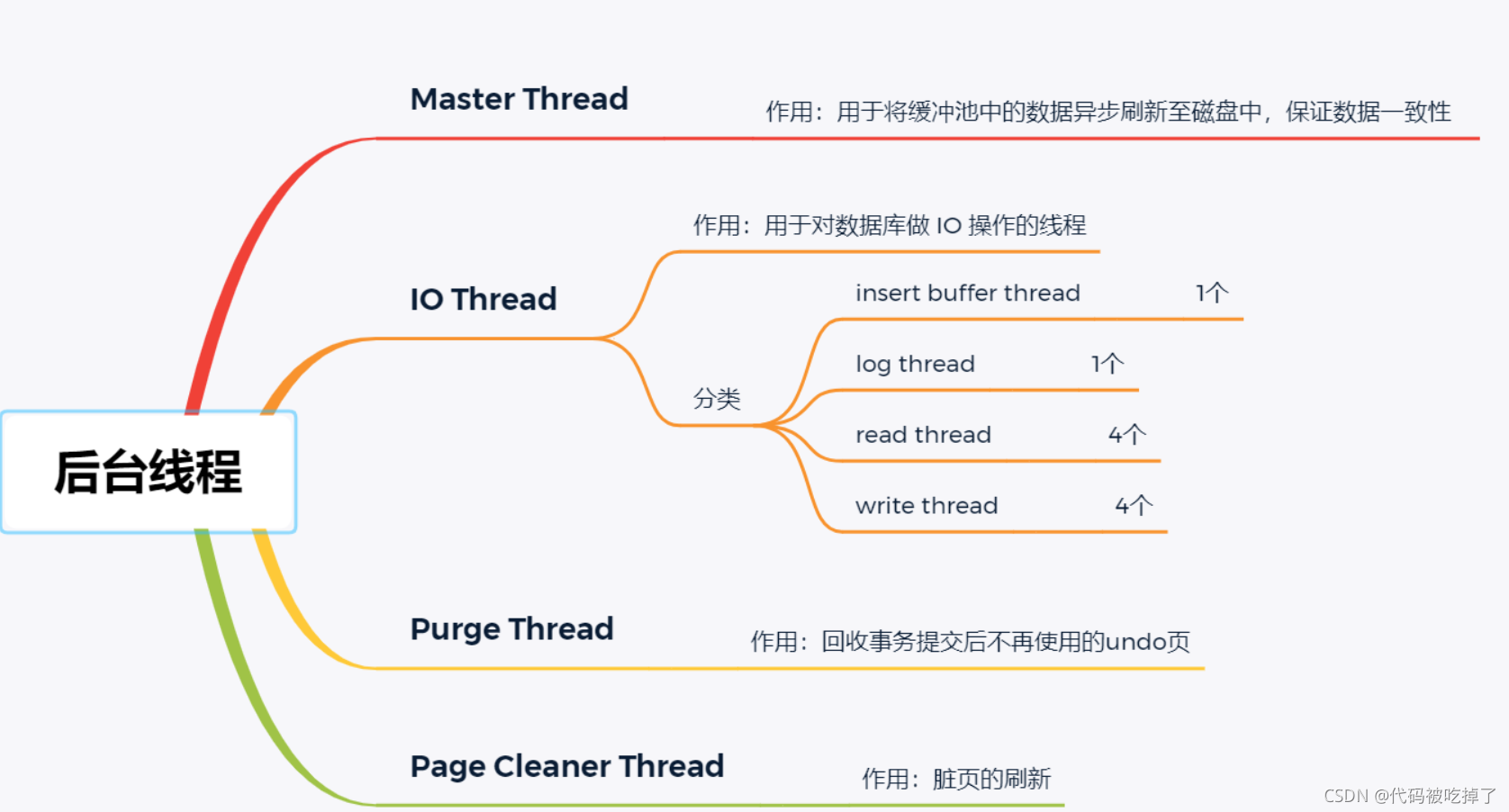

1. 后台线程

在这里插入图片描述

2. InnoDB 内存划分

在这里插入图片描述

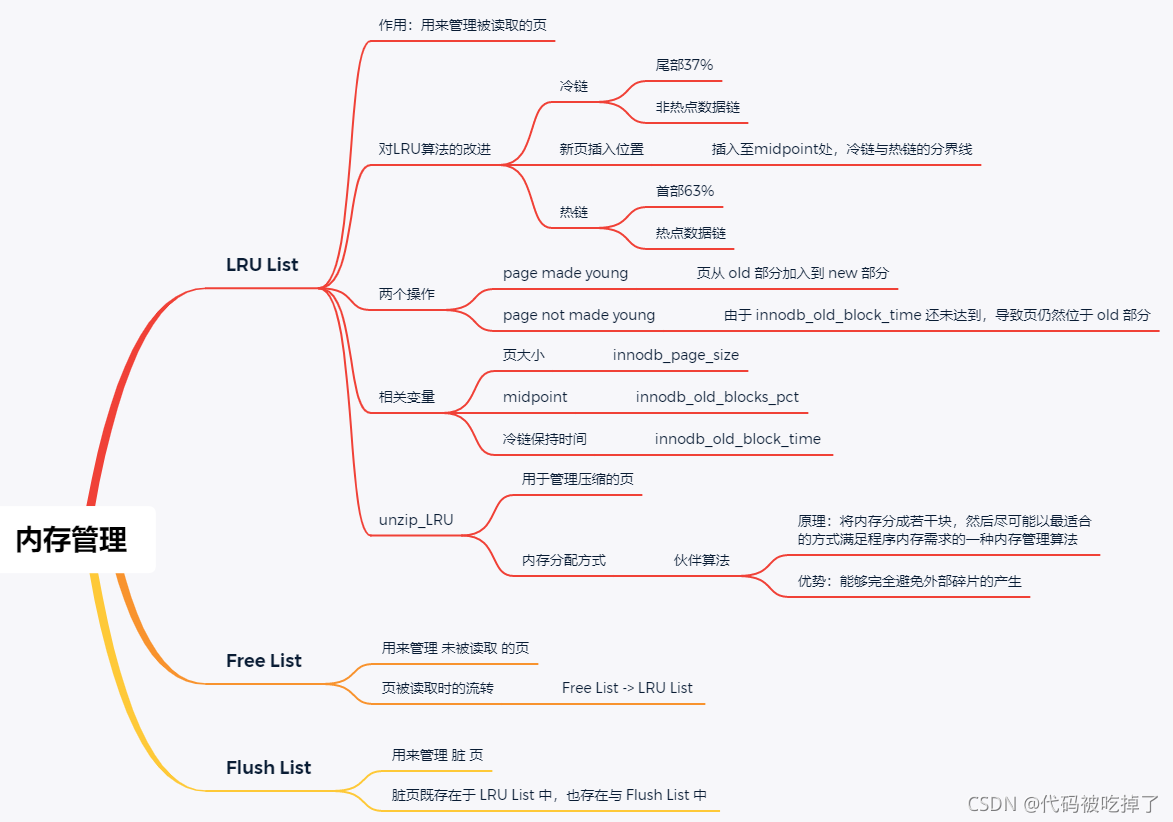

3. 内存管理

在这里插入图片描述

二、笔记

1. 图解InnoDB体系架构

InnoDB体系架构由三部分组成：后台线程 + 内存池 + 文件集合
后台线程：Master Thread、IO Thread、Purge Thread、Page Cleaner Thread
内存池：若干个内存块
文件集合：组成数据库

在这里插入图片描述

2. 后台线程

2.1 Master Thread

作用：负责将缓冲池中的数据异步刷新到磁盘中，保证数据的一致性，包括：脏页的刷新、合并插入缓冲、undo页的回收等

2.2 IO Thread

作用：用来对数据库文件做 IO 操作的线程

InnoDB 存储引擎中大量使用了 AIO 来处理写 IO 请求，其中的 IO Thread 的工作主要是负责这些 IO 请求的回调

AIO：异步非阻塞式IO，无需额外的线程轮询所有 IO 操作状态是否改变，若状态改变，系统会通知对应的线程来处理

IO Thread一共有四种：insert buffer thread、log thread、read thread、write thread

查看 Thread

MySQL [(none)]> show variables like 'innodb_version'\G
*************************** 1. row ***************************
Variable_name: innodb_version
        Value: 5.7.31
1 row in set, 1 warning (0.00 sec)
MySQL [(none)]> show engine innodb status\G;
*************************** 1. row ***************************
  Type: InnoDB
  Name:
Status:
=====================================
2021-11-08 22:17:22 0x5b6c INNODB MONITOR OUTPUT
=====================================
Per second averages calculated from the last 52 seconds
--------
FILE I/O
--------
I/O thread 0 state: wait Windows aio (insert buffer thread)
I/O thread 1 state: wait Windows aio (log thread)
I/O thread 2 state: wait Windows aio (read thread)
I/O thread 3 state: wait Windows aio (read thread)
I/O thread 4 state: wait Windows aio (read thread)
I/O thread 5 state: wait Windows aio (read thread)
I/O thread 6 state: wait Windows aio (write thread)
I/O thread 7 state: wait Windows aio (write thread)
I/O thread 8 state: wait Windows aio (write thread)
I/O thread 9 state: wait Windows aio (write thread)
Pending normal aio reads: [0, 0, 0, 0] , aio writes: [0, 0, 0, 0] ,
 ibuf aio reads:, log i/o's:, sync i/o's:
Pending flushes (fsync) log: 0; buffer pool: 0
349 OS file reads, 56 OS file writes, 7 OS fsyncs
0.00 reads/s, 0 avg bytes/read, 0.00 writes/s, 0.00 fsyncs/s

由此可知，在 5.7.X 版本下，一共有 10 个 IO Thread，分别是一个 insert buffer thread 和一个 log thread 和四个 read thread 和四个 write thread

MySQL [(none)]> show variables like 'innodb_read_io_threads'\G;
*************************** 1. row ***************************
Variable_name: innodb_read_io_threads
        Value: 4
1 row in set, 1 warning (0.00 sec)

MySQL [(none)]> show variables like 'innodb_write_io_threads'\G;
*************************** 1. row ***************************
Variable_name: innodb_write_io_threads
        Value: 4
1 row in set, 1 warning (0.00 sec)

2.3 Purge Thread

作用：在事务提交之后，其所使用的 undolog 可能不再需要，此时就需要 Purge Thread 来回收已经使用并分配的 undo 页

在 InnoDB 1.1 版本之前，回收操作仅在 Master Thread 中完成，之后，为了减轻 Master Thread 的工作，进而提高 CPU 的使用率以及提升存储引擎性能，将回收操作独立到单独的线程中进行，便出现了 purge thread

查看 purge Thread 线程数量

MySQL [(none)]> show variables like 'innodb_purge_threads'\G;
*************************** 1. row ***************************
Variable_name: innodb_purge_threads
        Value: 4

2.4 Page Cleaner Thread

作用：用于脏页的刷新操作

本来脏页的刷新操作也是在 Master Thread 中完成的，为了减轻 Master Thread 的工作而独立到单独的线程中去。

查看 Page Cleaner Thread 线程的数量

MySQL [(none)]> show variables like 'innodb_page_cleaners'\G;
*************************** 1. row ***************************
Variable_name: innodb_page_cleaners
        Value: 1

3. 内存

3.1 缓冲池

3.1.1 缓冲池简介

为什么需要缓冲池？

原因：由于 CPU 的 IO 频率与磁盘的 IO 频率之间差距较大，需要内存的频率来填补中间的频率差距，先将磁盘中的记录读取到位于内存上的缓冲池中，以备 CPU 使用

InnoDB 存储引擎是基于磁盘存储的，并将其中的数据记录按照页的方式进行管理，因此将其视为基于磁盘的数据库系统

缓冲池是一块内存区域，缓冲池中的数据记录是按照页的方式进行管理的

在数据库中进行读取页的操作：首先将从磁盘中读到的页存放在缓冲池中，下一次再读取相同的页时，先判断改页是否存在于缓冲池中，若在，称改页在缓冲池中被命中，直接读取该页，否则，读取磁盘上的页。

在数据库中进行修改页的操作：首先修改位于缓冲池中的页，然后通过 Checkpoint 的机制刷新回磁盘。

由此可见，缓冲池的大小越大，数据库的整体性能应该是越好的。故缓冲池的大小对于数据库性能来说是非常重要的。

缓冲池中缓存的数据页类型由：索引页、数据页、undo 页、插入缓冲页、自适应哈希索引、InnoDB存储的锁信息、数据字典信息等

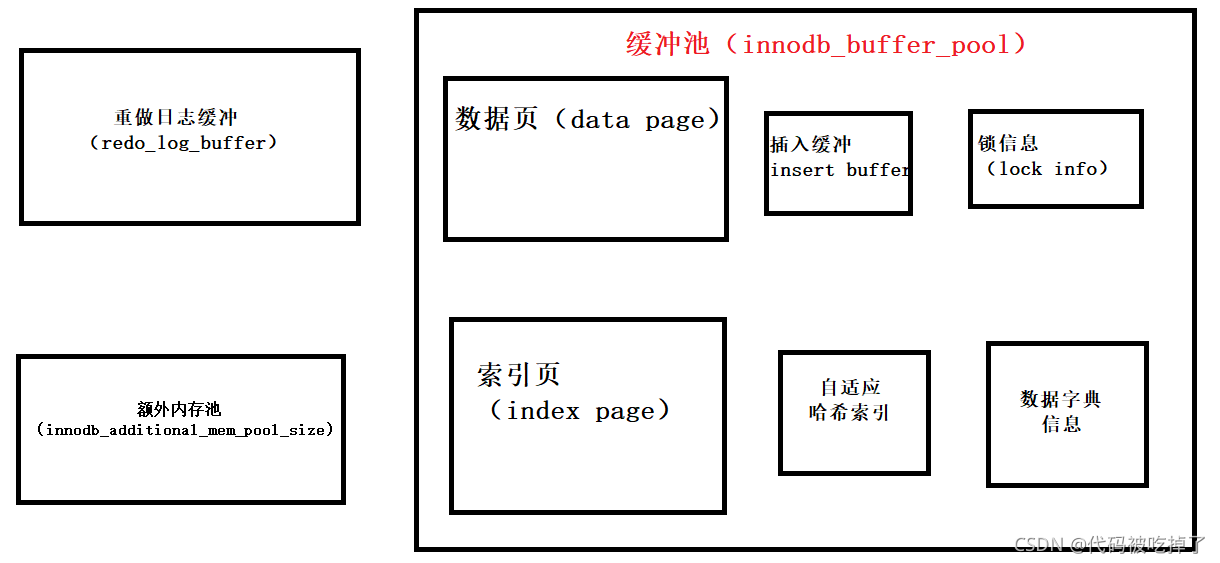

图解InnoDB内存数据对象

在这里插入图片描述

3.1.2 缓冲池相关变量

缓冲池实例（innodb_buffer_pool_instances）

从 InnoDB 1.0.X 版本开始，允许有多个缓冲池实例，每个页根据哈希值平均分配到不同的缓冲池实例中去。好处是减少数据库内部资源竞争，增加数据库的并发处理性能。

mysql> show variables like 'innodb_buffer_pool_instances'\G;
*************************** 1. row ***************************
Variable_name: innodb_buffer_pool_instances
        Value: 1
1 row in set, 1 warning (0.01 sec)

查看各个缓冲池状态（位于 information_schema 架构表innodb_buffer_pool_stats来观察）

mysql> select pool_id, pool_size, free_buffers, database_pages
    -> from information_schema.innodb_buffer_pool_stats\G;
*************************** 1. row ***************************
       pool_id: 0
     pool_size: 512
  free_buffers: 223
database_pages: 289
1 row in set (0.00 sec)

缓冲池单个实例大小（innodb_buffer_pool_size）

MySQL 5.7默认设置的缓冲池大小为 8MB

mysql> show variables like 'innodb_buffer_pool_size'\G;
*************************** 1. row ***************************
Variable_name: innodb_buffer_pool_size
        Value: 8388608
1 row in set, 1 warning (0.00 sec)
mysql> SELECT @@innodb_buffer_pool_size/1024/1024;
+-------------------------------------+
| @@innodb_buffer_pool_size/1024/1024 |
+-------------------------------------+
|                          8.00000000 |
+-------------------------------------+
1 row in set (0.00 sec)

3.2 LRU / Free / Flush List

3.2.1 LRU List

InnoDB 存储引擎是通过 LRU 算法来对缓冲池这个内存区域进行管理的。

思路是将最频繁使用的页放在 LRU 列表的前端，最少使用的页放在 LRU 列表的尾端，当缓冲池不能存放新读到的页时，将首先释放LRU列表的尾端的页

在 InnoDB 存储引擎中，缓冲池的页大小默认为 16KB，虽然是使用 LRU 算法进行页管理，但是与传统的 LRU 又稍有不同，在 InnoDB 存储引擎中，将新读取到的页并不是放在 LRU 列表的最前端，而是放在 midpoint 的位置上，在默认配置下，这个 midpoint 的位置在LRU 列表的 5/8 处，该位置可由变量 innodb_old_blocks_pct控制。

midpoint 是将冷链和热链链接起来的连接点，是冷热数据页分界线。

一般为了保护热区数据页不被刷出内存（刷出去的概率降低），可以将 midpoint 的位置设置在百分之20的位置（即innodb_old_blocks_pct = 20）

在这里插入图片描述

为什么不将新的页放在 LRU List 的首部，而是放在 midpoint 位置呢？

原因：可能新插入进来的页并非是热点数据，仅仅是当前SQL需要访问到的数据页，若放在 LUR 列表的首部，可能会将真正的热点数据页给置换出去。

将数据页放到 midpoint 位置后，多久才将该页置换到 LRU 的热端呢？

答案：由 innodb_old_block_time 参数控制，即当该页经过 1s 未被刷出内存，就调入热链首部

page made young 操作：页从 old 部分加入到 new 部分

page not made young 操作：由于 innodb_old_block_time 还未达到，导致页仍然位于 old 部分

通过 information_schema 架构中表innodb_buffer_pool_stats来观察各个缓冲池实例的运行状态

mysql> select pool_id, hit_rate, pages_made_young, pages_not_made_young
    -> from information_schema.innodb_buffer_pool_stats\G;
*************************** 1. row ***************************
             pool_id: 0
            hit_rate: 0
    pages_made_young: 0
pages_not_made_young: 0
1 row in set (0.00 sec)

通过 information_schema 架构中表innodb_buffer_page_lru 来观察LRU List中的数据页

mysql> select table_name, space, page_number, page_type
    -> from information_schema.innodb_buffer_page_lru
    -> where space = 57\G;
*************************** 1. row ***************************
 table_name: `capital_m`.`tb_account`
      space: 57
page_number: 3
  page_type: INDEX
*************************** 2. row ***************************
 table_name: NULL
      space: 57
page_number: 1
  page_type: IBUF_BITMAP
2 rows in set (0.00 sec)

LRU List 相关变量

innodb_old_block_time ：1000ms = 1s

mysql> show variables like 'innodb_old_blocks_time'\G;
*************************** 1. row ***************************
Variable_name: innodb_old_blocks_time
        Value: 1000
1 row in set, 1 warning (0.00 sec)

midpoint（innodb_old_blocks_pct）

mysql> show variables like 'innodb_old_blocks_pct'\G;
*************************** 1. row ***************************
Variable_name: innodb_old_blocks_pct
        Value: 37
1 row in set, 1 warning (0.00 sec)

页大小（innodb_page_size）

mysql> show variables like 'innodb_page_size'\G;
*************************** 1. row ***************************
Variable_name: innodb_page_size
        Value: 16384
1 row in set, 1 warning (0.00 sec)

mysql>  SELECT @@innodb_page_size/1024;
+-------------------------+
| @@innodb_page_size/1024 |
+-------------------------+
|                 16.0000 |
+-------------------------+
1 row in set (0.00 sec)

3.2.2 Free List

LRU List 是用来管理已经读取的页，但是当数据库刚刚启动时，没有任何页被读取时，LRU List 是空的，这时页都被存放在 Free List 中，当要读取数据页时，会将该页从 Free List 中删除，再增加到 LRU List 中去，以维持页的守恒。

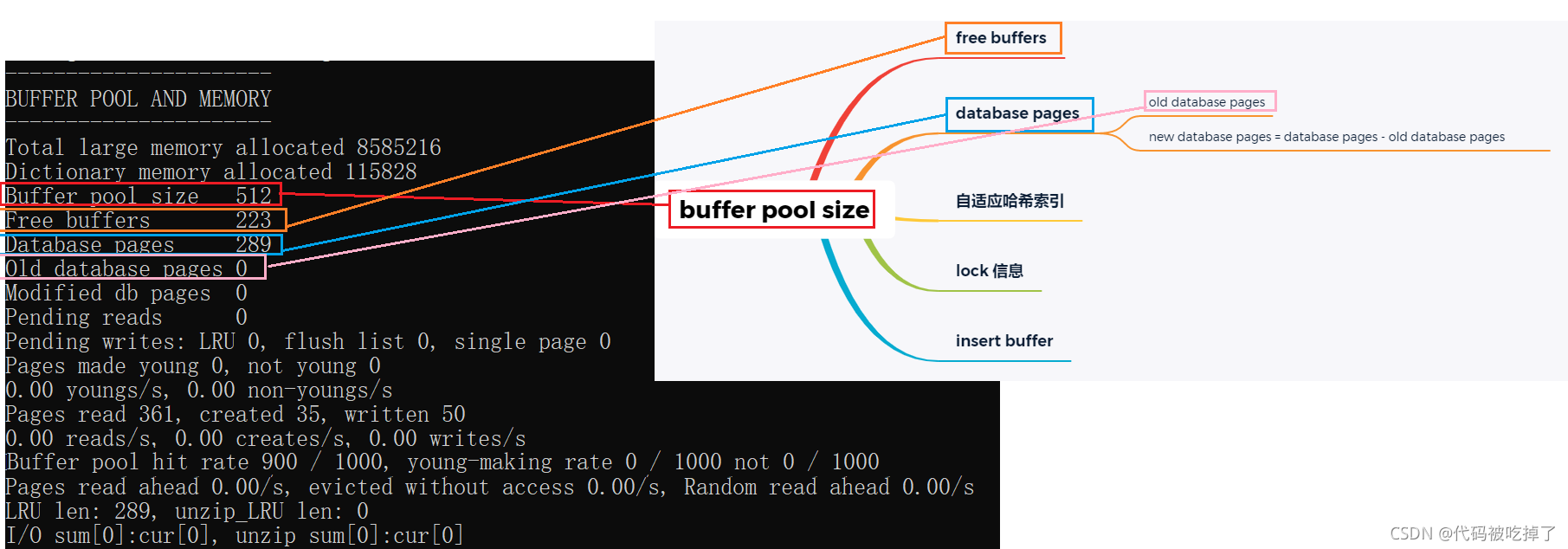

查看 Free List 使用情况和状态：show engine innodb status\G;

在这里插入图片描述

free buffers 表示 Free List

database pages表示 LRU List

modified db pages表示脏页的数量

Pages made young 表示数据页从冷链到热链的累积量

not young表示数据页仍然保持在冷链的累积量

non-youngs/s表示每秒有多少次not young操作，若该值很高，表示有很高频率的物理读写

youngs/s表示每秒有多少次Pages made young操作，若该值很高，说明冷链很短或者innodb_old_blocks_time的值很小

Buffer pool hit rate表示缓冲池命中率，若该值大于95%表示缓冲池运行良好，否则，可能是由于全表扫描引起的 LRU List 污染的情况导致

unzip_LRU表示被压缩的页的数量，即将 16KB 的页压缩为1KB、2KB、4KB、8KB，对于非16KB的页由 unzip_LRU List来管理，LRU中的页包含了 unzip_LRU列表中的所有页

unzip_LRU是怎么样从缓存池中分配内存的呢？

对于大小不同的页，分别放到对应大小的 unzip_LRU List 中，通过伙伴算法进行内存的分配，例如需要从缓冲区申请页为4KB的大小，过程如下：

检查 4KB 的 unzip_LRU 列表，看看是否有可用的空闲页，若有则直接使用，
若没有，则检查 8KB 的 unzip_LRU 列表，若能获得一个空闲的 8KB 的页，则拆分成 2 个 4KB 的页存放至 4KB 的unzip_LRU 列表
若不能得到，则从 LRU 列表中申请到一个 16KB 的页，将其拆分成一个 8KB 的页和两个 4KB 的页，分别存放至对应的 unzip_LRU 列表中

查看 unzip_LRU 列表中的页
mysql> select *
    -> from information_schema.innodb_buffer_page_lru
    -> where compressed_size <> 0;
Empty set (0.00 sec)

3.2.3 Flush List

在 LRU 列表中的页被修改后，称改页为脏页，即缓冲池中的页上的数据与磁盘上对应的页上的数据产生了不一致。

Flush List 的作用就是将这些脏页进行组织管理。脏页既存在于 LRU 列表中，也存在与 Flush 列表中。

查看脏页信息

mysql> select *
    -> from information_schema.innodb_buffer_page_lru
    -> where oldest_modification > 0\G;
Empty set (0.00 sec)

3.3 重做日志缓冲区

InnoDB 存储引擎首先将重做日志信息写入重做日志缓冲区，再以一定的频率将日志信息从缓冲区中刷入重做日志文件中。

在这里插入图片描述

重做日志缓冲区的大小一般设置为一秒钟内产生日志量最大值即可，因为每一秒钟都会进行刷新至文件的操作。

触发刷新的条件有以下三种：

Master Thread 每一秒钟都会将 redo log buffer 中的数据刷新至 redo log file 中

每个事务提交时都会将 redo log buffer 中的数据刷新至 redo log file 中

当 redo log buffer 剩余空间小 1/2 时就会将 redo log buffer 中的数据刷新至 redo log file 中

查看 redo log buffer 大小：1MB

mysql> show variables like 'innodb_log_buffer_size'\G;
*************************** 1. row ***************************
Variable_name: innodb_log_buffer_size
        Value: 1048576
1 row in set, 1 warning (0.00 sec)

mysql> SELECT @@innodb_log_buffer_size/1024/1024;
+------------------------------------+
| @@innodb_log_buffer_size/1024/1024 |
+------------------------------------+
|                         1.00000000 |
+------------------------------------+
1 row in set (0.00 sec)
