一、模块化数据中心介绍
云南九创科技是一家专注于，云南数据中心机房一体化建设解决方案的高科技企业，公司以实现 “领先的智慧数据中心解决方案”为目标，为云南企业事业单位提供：数据中心设计、机房建设实施、机房设备供应和机房运维等服务及整体解决方案，建设案例广泛应用于教育、烟草、政府、交通、能源、医疗、金融、互联网等各行业，我们将为您打造一个安全、智能、绿色、先进的数据中心。
目前，公司已经和华为技术有限公司、维谛技术、英威腾电源、英维克精密空调、海德森精密配电产品、南都蓄电池等国内外知名厂商签署服务合作协议。我们将为每一位客户提供高可靠性、创新的产品，智能化、集成化控制的解决方案和业内专业的服务及技术支持，满足客户的高标准建设需求。
公司数据中心主要产品线包括：UPS不间断电源、精密空调、铅酸免维护电池、机房动力环境监控、KVM、机房智能运维系统、稳压电源、视频门禁、传输接入、数通安全等。专业为用户提供全套机房数据中心建设方案、模块化数据中心解决方案、数据机房搬迁解决方案、机房集中动力环境监控解决方案、数据中心智能运维服务解决方案、涉密数据中心和涉密信息系统解决方案。可为客户提供机房巡检维保服务、供配电改造服务、数据中心改造服务、UPS及精密空调安装维修服务、机房应急演练服务、机房驻场维护服务等，专业的团队将成就您永远在线的数据中心。
二、室内模块化数据中心
（一）华为FusionModule2000智能微模块数据中心
1、简介
FusionModule2000 是华为新一代智能微模块，致力于为用户提供 极简、绿色、智能、安全的数据中心解决方案。FusionModule2000 采用模块化设计，将智能母线、温控、机柜、 通道、 布线、监控等集成在一个模块内。
FusionModule2000 具有一体化集成，安全可靠，节省机房占地面 积和节约能源，安装省时、省力、省心，架构兼容，快速灵活部署， 智能化监控，高效稳定制冷等特点。与此同时，华为智能微模块通 过 i3 构筑核心子系统智能化，全面提升供配电、温控系统可靠性、 节能性，并引入 AI 技术，实现供配电和制冷的智能联动控制，并对 机房资产进行自动化管理，显著提升数据中心的可靠性、可用性及 运维效率。
2、应用场景
采用风冷温控系统设计，主要应用于中小数据中心场景。设计简单， 建筑适应性强，机房层高和改造要求低，满足企业总部或大型分部、 银行总行及二级支行、政府、运 营商、教育、医疗等多个行业的数 据中心部署需求。
3、特性&价值
- 极简
解决方案产品化，一模块一 DC，全模块化架构，按需部署，柔性 扩容
- 绿色
iCooling 智能寻优 * ，温控系统能耗降低 8-15%
SmartLi Inside * 支持华为智能锂电池入列，高密节地，同等负载 相同备电时间相比传统铅酸节省 70% 占地
湿膜加湿技术 * ，相比传统电极加湿，节约加湿能耗 95%
取得风冷微模块 PUE 测试认证，年平均 PUE 低至 1.245 @ 北京
- 智能
iManager 智能营维，机房级 3D 可视化管理 *，配电、制冷容量关 键信息及告警一目了然，U 位级资产自动化管理 *，资产自动 追踪， ?免人工盘点
本地 43 寸触摸大屏 * ，智能特性直观展示，降低运维难度
- 安全
iPower 智能供配电，供电链路可视，故障精准定位，主动隔离
支持华为智能锂电池入列，高密节地，锂电池三重 BMS 管理， 保 障锂电可靠性
首创智能冷媒容量检测，冷媒容量不足提前预警，避免冷媒容量 不 足制冷量衰减导致机房产生热点
4、技术参数
| 项目 | 规格描述 | |
| 微模块 | 单排密封冷?/?热通道（L×W×H）： L×2400×2410mm，L?≤?15?m?；L×1350×2300mm，L?≤?15?m??L×1600×2300mm，L?≤?15?m | |
| 尺寸规格 | 双排密封冷?/?热通道（L×W×H）： L×3600×2330mm，L?≤?15?m?；L×3400×2330mm，L?≤?15?m??L×3600×2530mm，L?≤?15?m | |
| 支持?IT?柜数量 | 单排：≤?24?柜；双排：≤?48?柜 | |
| 电源制式 | 380/400/415Vac，50/60Hz，3Ph+N+PE | |
| 单模块?IT?负载 | ≤?125kW（UPS?内置）；≤?145kW（一体化配电柜）；≤?235kW（精密配电柜）； ≤?310kW（智能母线） | |
| 工作环境 | 超低温工况（需选配低温组件）：-40℃?~45℃ T1?工?况?：-20℃?~45℃?；T3?工况（需选配?T3?室外机）：-5℃?~55℃ | |
| 走线方式 | 上进线上出线 | |
| 安装方式 | 可直接水泥地面安装，也可架空地板安装 | |
| 机柜 | 尺寸规格?(H×W×D) | 2000mm×600/800mm×1200mm；2000mm×600/800mm×1100mm 2200mm×600/800mm×1200mm |
| 可用空间 | 42U/47U | |
| 通孔率 | 前后门六角网孔门设计，通孔率≥?80% | |
| IP?等级 | IP20 | |
| 行级风冷温控 | 制冷量 | 25kW/35kW/46kW |
| 室内机尺寸?(H×W×D) | 2000mm×300mm×1100mm（25kW）； 2000mm×300mm×1200mm（35kW）； 2000mm×600mm×1200mm（46kW） | |
| 输入电源 | 380V?AC~415V?AC?50/60Hz?3Ph+N+PE | |
| 制冷剂 | R410A | |
| 一体化?UPS （UPS?内置） | 输入电压 | 380/400/415Vac，50/60Hz，3Ph+N+PE |
| 输入开关规格 | 单路?MCCB：250/400A；双路?ATS：250/400A | |
| 输入功率因数 | 满载?＞?0.99，半载?＞?0.98 | |
| 输出功率因数 | 1.0 | |
| 额定容量 | 30~125kVA 负载≤?120kW，功率模块数≤?4，单个功率模块容量?30kVA 负载＞?120kW，功率模块数≥?5，单个功率模块降额到?25kVA?运行 | |
| 输出规格 | IT：2×24×40A/1P，温控：8×40A/3P?或?8×63A/3P，照明?3×10A/1P | |
| 模块效率 | ≥?96%（线性负载） | |
| 交流防雷 | 5kA，8/20μs | |
| 一体化配电柜 （UPS?外置） | 输入电压 | 380/400/415Vac，50/60Hz，3Ph+N+PE |
| 输入开关规格 | IT：160/250A；温控：160A/250A（单路?MCCB、双路?MCCB） | |
| 输出额定容量 | IT：160/250A，温控：160/250A | |
| 输出规格 | IT：2×24×40A/1P，温控：8×40A/3P?或?8×63A/3P，照明?3×10A/1P | |
| 交流防雷 | 20kA，8/20μs | |
| 精密配电柜 （UPS?外置） | 输入电压 | 380/400/415Vac |
| 输入开关规格 | 160/250/400A | |
| 输出规格 | IT：40A/1P，最大支持?144?路输出空开 | |
| 交流防雷 | 20kA，8/20μs | |
| 智能母线槽 | 输入电压 | 380/400/415V?AC，50/60Hz，3Ph+N+PE |
| 输入开关规格 | 250/400A/630A | |
| 输出额定电流 | IT?支路输出：40A/1P | |
| SmartLi?Inside （锂电入列） | 单锂电柜 | 包含?16?个电池模块，2?组并联，每组?8?个电池模块串联 |
| 锂电池柜数量 | 2N?场景：电池柜数量?≤?4?个；N+1?场景：电池柜数量?≤?2?个 | |
| 典型备电时间 | 2?备电时间支持?10min、15min、30min、1h?(?待确认?) | |
（二）、华为FusionModule800小型智能微模块数据中心
1、简介
FusionModule800 是新一代小型智能微模块数据中心解决方案，一体化集成配电、UPS、监控、制冷及机柜等系统。其中，基础设施一体柜集成配电、UPS、机架式温控系统、监控模块等，大幅节省机房空间。IT 机柜在基础设施一体柜两侧灵活扩展，单个模块最多支持12 个柜位，常温、低温最大支持 25kW 负载，高温最大支持 21kW IT 负载，单柜最大功率密度可达 7kW。标配单排密闭冷热通道。
2、应用场景
应用于金融（支行及大型营业网点）、政府、教育、医疗、公安、交通、能源、中小企业、商业零售、运营商营业网点、室内机房等。
?3、特性&价值
- 极简
所有部件工厂预制，现场只需简单并柜，4 小时完成硬件搭建， ?2 天实现业务上线
支持柜内消防模块 *，即插即用免改造 绿色
- 绿色
冷电控一体化设计 + 锂电池备电 *，节省占地 2~3 柜
密闭冷热通道设计，防尘降噪，高效制冷
- 智能
支持人脸识别，免密码登录， 免钥匙开门
支持云上网管 * ，多网点统一管理，远程专业运维
- 安全
轻载除湿技术，10% 负载时可靠除湿，避免机房凝露
高可靠磷酸铁锂电芯 *，更加安全
支持自动弹开门，高温时自动弹开，辅助散热
4、技术参数
| 项目 | 描述 | 详细参数 | |
| 系统参数 | 电源制式 | 380/400/415Vac,?50/60Hz,?3Ph+N+PE | |
| 通道类型 | 单排，密闭冷热通道 | ||
| 系统防护等级 | IP20 | ||
| 工作温度 | T1*：-20℃?~+45；?T3*：-10℃?~+55；?LT*：-40℃?~+45； | ||
| 单模块机柜数量 | 1-12 | ||
| IT?机柜数量 | 0~10 | ||
| 支持?IT?负载最大功耗 | 常温?/?低温工况：25kW；高温工况：21kW | ||
| 单柜最大功率密度 | 常温?/?低温工况：7kW；高温工况：6kW | ||
| 安装方式 | 水泥地面、架空地板 | ||
| IT?机柜重量 | 静载：1500kg，动载：1000kg | ||
| 方案尺寸 | 2000×(600-7400)×1350（高×?宽?×?深?mm | ||
| 温控系统 | 温控单元制冷量 | 12.5kWa | |
| 温控系统典型配置 | N,?N+1 | ||
| 制冷方式 | 直膨式风冷 | ||
| 温控系统安装方式 | 机架式安装 | ||
| 风量（单台） | 2600m3/h | ||
| 送风方式 | 前送风，后回风（机架式温控） | ||
| 供配电系统 | 防雷等级 | CLASSII/C?级，In?20kA，?Imax?40kA，8/20us | |
| 电源输入 | 单、双路可选 | ||
| UPS?容量 | 10kVA | ||
| UPS?配置 | N、N+1 | ||
| UPS?输入电压范围 | 80~280Vac，40-70Hz，1Ph+N+PE | ||
| UPS?输出功率因数 | 1 | ||
| UPS?整机效率 | 高达?96% | ||
| 支持电池类型 | 锂电池 | ||
| 电池容量 | 100Ah?@?0.2C，350C?（4800Wh?@?0.2C，350C） | ||
| 电池部署方式 | 机架式部署 | ||
| 备电时间 | 60min~240min | ||
| 维修旁路 | 标配 | ||
| rPDU | 普通型：支持?IEC?或国标插座；智能型：支持?IEC?插座 | ||
| 监控系统 | 监控系统 | 支持远程?WEB?界面访问，多网点统一集中监?控 | |
| 本地界面 | 标配?10?寸?Pad?大屏显示 | ||
| 标配功能 | 烟雾传感器、温湿度传感器、智能门锁、10?寸大屏、短信?/?邮件告警，近端?APP?运维 | ||
| 选配功能 | 视频监控、漏水传感器、移动运维 | ||
| 推荐负载功率 | T1/LT：0~8.5kW；T3：??0~7kW | T1/LT：8.5kW~17kW；T3：??7kW~14kW | T1/LT：17KW~25kW；T3:??14KW~21kW |
| 推荐典配 | 典配?1A* | 典配?4 | 典配?5 |
| 通道类型 | 全密闭冷热通道 | ||
| UPS?配置 | 10+0 | 10*2+10 | 10*3+0 |
| 温控系统配置 | 1+0 | 2+0 | 3+0 |
| 备电方式 | 锂电池 | ||
| IT?配电输出路数 | 12 | 12 | 20 |
（三）、华为FusionModule500微型智能模块化数据中心
1、简介
FusionModule500微型智能微模块数据中心解决方案，一体化集成UPS、配电、监控、电池在一个机柜内。所有部件工厂预制、预装、预调试，现场安装简单易行，可实现快速部署。自带远程web界面监控功能，可实现单个网点远程运维。同时，可配备华为NetEco网管系统，实现多个网点集中监控，统一管理。
2、应用场景
金融、教育、医疗、公安、园区、中小企业、商业零售、运营商营 业网点等室内边缘数据中心场景。
3、特性&价值
- 极简
全工厂预制，无外机设计，免空调连管，2 小时快速部署
支持柜内消防模块 *，即插即用免改造
- 绿色
高集成度设计，相比传统方案，节省占地 50%
密闭冷热通道设计，防尘降噪，高效制冷
支持锂电池备电 ，体积小，寿命长，TCO 更优
- 智能
支持人脸识别，免密码登录， 免钥匙开门
支持云上网管 * ，多网点统一管理，远程专业运维
- 安全
高可靠磷酸铁锂电芯 * ，电池更安全
支持自动弹开门，高温时自动弹开，辅助散热
?4、技术参数
| 项目 | 描述 | 详细参数 | |
| 系统参数 | 220/230/240V?AC，1Ph+N+PE，50/60Hz | ||
| 通道封闭 | 密闭冷热通道 | ||
| 安装方式 | 水泥地面?/?架空地板 | ||
| 走线方式 | 机柜上走线 | ||
| 环境温湿度 | 0℃~40℃℃5~95% | ||
| 海拔高度 | 0~1000m?(1000?以上降额使用?) | ||
| 系统容量 | 3kW | ||
| 柜体尺寸 | 600mm(?宽?)×2000mm(?高?)×1100mm(?深?) | ||
| ICT?可用空间 | ≤22Ua | ||
| 防护等级 | IP20 | ||
| 重量 | 360KG(@3kW、1h?备电时间?) | ||
| 供配电系统 | 输入输出 | 系统输入 | 220/230/240V?AC，1Ph+N+PE，50/60Hz，63A |
| 输出电压 | 220V?AC，48V?DC?(48V?输出为选配功能，功率≤?1500W) | ||
| UPS | UPS?容量 | 6kVA | |
| UPS?配置 | 单?UPS | ||
| 电压输入范围 | 80~280Vac，40-70Hz，1Ph+N+PE | ||
| 功率因数 | 1 | ||
| UPS?效率 | 高达?96% | ||
| 锂电池 | 正极材料 | 磷酸铁锂 | |
| 标准容量 | 100Ah?@?0.2C℃35oC?℃4800Wh?@?0.2C℃35oC℃ | ||
| 电池尺寸 | 442mm（宽）×130mm（高）×396mm（深） | ||
| 备电时间 | 1h~4hb | ||
| 重量 | 约?43kg | ||
| 温控系统 | 制冷量 | 3.5kWc | |
| 风量 | 600m3/h | ||
| 制冷模式 | 风冷直膨式 | ||
| 送风方式 | 前送风，后回风 | ||
| 安装方式 | 机架式安装 | ||
| 外形尺寸 | 438mm（宽）×445mm（高）×900mm（深）（不含挂耳） | ||
| 监控系统 | 监控功能 | 远程?WEB?界面访问，多网点统一管理?d | |
| 本地界面 | 支持?10?寸?PAD?大屏展示（选配），支持人脸识别登录?/?无钥匙开门 | ||
| 环境监测 | 温湿度、烟雾、漏水检测?e，机柜门状态监测 | ||
| 移动运维 | 短信?/?邮件告警，手机?APP?移动运维?e | ||
三、室外预制模块化数据中心?

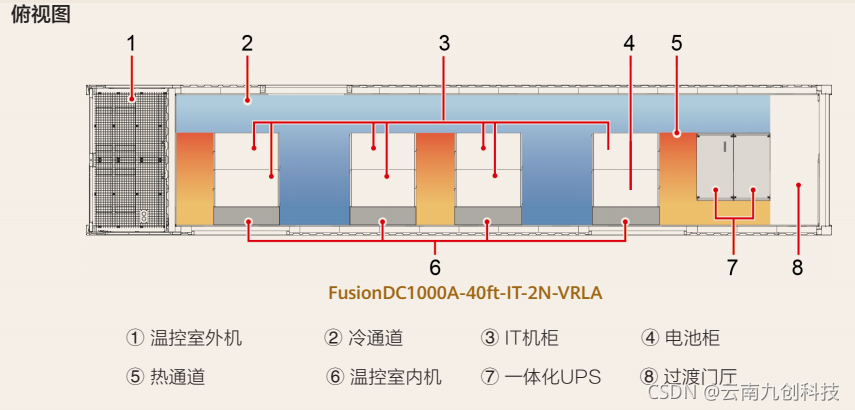

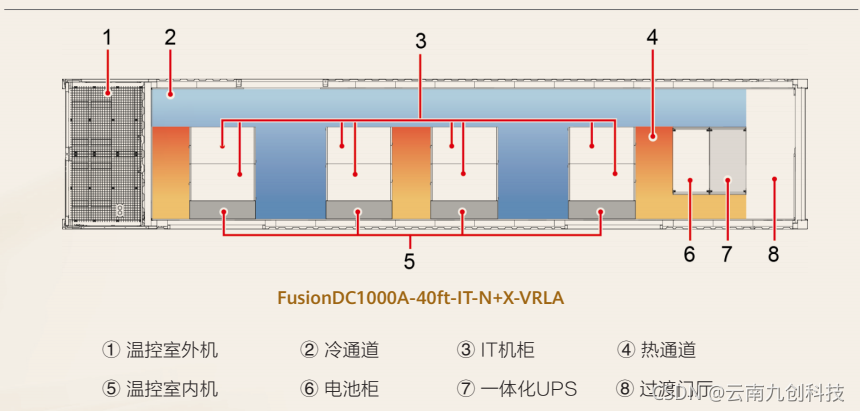

（一）、华为FusionDC1000A预制一体化数据中心
1、简介
华为FusionDC1000A预制一体化室外数据中心基础设施解决方案，集成供配电、温控、机柜、管理、消防、防雷接地等功能，用于承载IT设备并为之提供稳定、可靠、节能的动环系统。适用于多个行业及场景，具有极简、绿色、智能和安全的特性。
?2、应用场景
- 企业：小型数据中心
- 政府：智慧城市、平安城市数据中心
- 教育：高校/科研机构数据中心
- 能源：生产/勘测现场数据中心
- 金融：备份数据中心
- 交通：机场/轨交/港口无机房场景供配电
- 运营商：小型IT机房、小型IDC、DR机房及边缘DC
?3、特性&价值
- 极简
基础设施工厂全预制，一箱一DC
无需新建楼宇，1天完成现场安装，即插即用
支持快速搬迁，灵活部署
- 绿色
极致子系统能效设计，PUE业界领先
AI系统能效动态优化，高效节能
一站式交付，有效减少现场施工废料与污染
- 智能
NetEco智能管理系统，全设施3D可视化管理
智能营维，降低运维成本，提高资源利用率
近端PAD及移动APP管理功能，机房无人值守
- 安全
全球首个Uptime TIER III Ready 认证预制一体化数据中心解决方案(FusionDC1000A-40ft-2N-VRLA)
箱体25年使用寿命；标配IP55防护等级(可选IP65)；GR-63- ?CORE Zone3抗震性能；对外围护结构(结构墙)标配60分钟耐 火；EN 1627~EN 1630 Class 3级防盗(选配)
3D温度云图，免除热点困扰；冷媒自动检测，提前预警，运行可 靠
4、技术参数
| 整机参数 | 模块规格 | 2896mmX2438mm | 2896mmX2438mm | 2896mmX2438mm | 2896mmX2438mm | 2896mmX2438mm | 2896mmX2438mm |
| 负载总功率 | ≤54kW | ≤54kW | ≤8kW | ≤8kW | ≤16kW | ≤16kW | |
| 机柜数量 | 8X42U IT机柜 | 6X42U IT机柜 | N63机柜: 13个 | N63机柜: 12个 | N63机柜: 12个 | N63机柜: 8个 | |
| 防水防尘 | 标配IP55防护 | ||||||
| 抗震等级 | GR-63-CORE Zone3 (等效麦氏9烈度抗震) | ||||||
| 工作温度 | -20℃～+55℃ | ||||||
| 电气参数 | 输入电源制式 | 三相四线+PE，380V /400V/415V，50Hz/60Hz | |||||
| 防雷等级 | Class B，标称30kA(8/20μs)，最大60kA(8/20μs) | Class C，标称20kA(8/20μs)，最大40kA(8/20μs) | |||||
| 供配电容量规格 | ≤60kVA (模块2+1冗余) | ≤60kVA (整机1+1冗余) | ≤24KW(实际配置18KW，模块5+1冗余) | ≤24KW(实际配置24KW，模块7+1冗余) | |||
| 电池规格 | SmartLi锂电 | BoostLi锂电 | |||||
| 备电时长 | 15min | 20min | 3h | 6h | 2h | 4h | |
| 温控参数 | 温控系统 | 风冷行级精密空调 | 空热一体机3kw/pcs(4+1冗余) | 空热一体机4.75kw/pcs(5+1冗余) | |||
| 制冷剂 | R410A | R134A | |||||
| 监控参数 | 移动运维 | 支持APP远程移动运维，无人值守 | |||||
| 消防参数 | 消防系统 | CE版自动消防系统，自动火灾探测，带紧急释放功能 | |||||
| 消防气体 | HFC227-ea | ||||||
（二）、FusionDC 1000B预制模块化数据中心(中小型)
1、简介
FusionDC 1000B是中小型的预制模块化解决方案。解决方案主要包括设备模块和电力模块，根据不同需求，可以灵活选择模块数量，组合出符合客户需求的数据中心。所有模块工厂预制预测试，最小化现场工作量，实现基础设施的快速部署。同时方案融入AI技术（iPower、iManager和iCooling），提升数据中心可靠性及可用性，降低系统能耗。
?2、应用场景
- 政、企自用中小型数据中心
- 运营商自用数据中心
- 中小型IDC
?
3、特性&价值
- 极简
设备工厂预集成预测试，基础土建与模块工厂生产同步进行， ?TTM减少50%
部件模块化，功能模块化，按需部署，分期扩容 现场工作量少，项目管理简单
- 绿色
华为高效温控，结合密闭热通道设计，绿色节能 绿色建筑，施工现场无粉尘、无噪音，建筑垃圾少 。
- 智能
基于AI 智能调优，持续降低数据中心能耗 借助智能传感器与大数据分析，精准管理可用资源与租户信息， 实现数据中心资源的价值最大化。
- 可靠
GR 63-Zone3 抗震
华为iPower技术实现供配电全链路监控，核心部件预警，确保不 间断运行
4、解决方案整体参数
| 目录 | 参数 | |
| 整机参数 | 部署场地 | 室外、大棚、仓库 |
| 固定形式 | 落地安装 | |
| 海拔范围 | ≤?4000m（1000m?以上降额） | |
| 工作湿度 | 5％～?95％ | |
| 环境适应性 | A/B/C?类环境① | |
| 防弹性能 | 支持定制 | |
| 箱体寿命 | 25?年 | |
| 载荷设计参数 | 抗震能力 | GR?63-Zone3 |
| 抗风能力 | 风速≤?130km/h（12?级） | |
| 结构参数 | 长度 | 12192mm（40ft） |
| 高度 | 3600mm | |
| 架空地板高度 | 380/400/415V?50/60Hz；三相四线?+PE | |
| 电气参数 | 电源制式 | 380/400/415V?50/60Hz；三相四线?+PE |
| UPS?冗余 | 2N | |
| UPS?电池配置 | 华为?SmartLi | |
| UPS?电池备电时间 | 单边?15min@?满载 | |
| 温控参数 | 制冷末端类型 | 华为?NetCol8000-A055D（DX?房间级） |
| 冗余配置 | N+1 | |
| 连续制冷 | 15min | |
| 设备间冷通道温度?控制范围 | 18~27°?C | |
| 设备间冷通道湿度?控制范围 | 20%~80%?RH | |
| 消防参数 | 灭火系统 | 自动气体消防，CE?版，非寻址② |
| 灭火气体类型 | HFC227-ea | |
| 对外围护结构（结构墙）?耐火时间 | 90min，可定制?120min | |
| 防火门耐火时间 | 90min | |
| 极早期烟雾探测器 | 无，支持定制增加 | |
| 监控 | 管理系统 | 有 |
| 动环监控系统 | 有 | |
| 门禁系统 | 有，房间级及模块级③ | |
| CCTV?系统 | 有，默认存储?30days | |
（三）、FusionDC1000C预制模块化数据中心(大型)
1、简介
FusionDC1000C 是针对大型预制数据中心采用全模块化设计，乐高式拼装，设备工厂预集成预测试 ，最大化减少现场工作，支持快速建设的预制模块化数据中心。由不同功能模块组成，主要包括：设备模块、MEP模块（制冷）、电力模块及水动力模块。预制模块化配备数据中心基础设施管理（DCIM）系统，同时采用AI技术（iCooling, iPower 和 iManager ）改善客户数据中心整个生命周期的TCO和现金流，助力客户商业成功。
2 、应用场景
- 公有云,大型租赁数据中心以及超大型互联网服务数据中心
- 企业或政府中大型数据中心
- AI运算和超算中心
?3、特性&价值
- 极简
设备工厂预集成预测试，基础土建与模块工厂生产同步进行，TTM减 少50%①
部件模块化，功能模块化，POD模块化②，按需部署，分期扩容 现场工作量少，项目管理简单
- 绿色
间接蒸发冷却制冷，最大化利用自然冷源，降低PUE 。可选智能风墙制冷技术，高温冷冻水 绿色建筑，施工现场无粉尘、无噪音，建筑垃圾少
- 智能
基于AI 智能调优，持续降低数据中心能耗，借助智能传感器与大数据分析，精准管理可用资源与租户信息，实现 数据中心资源的价值最大化
- 可靠
预制建筑数据中心，满足国标GB 50172/TIA 942等国内外相关标准
华为iPower技术实现供配电全链路监控，核心部件预警，确保不间断 运行 ①中国：1000机柜，传统土建方式18个月，预制模块化6个月；中东：600机柜，传统土建方式24个月，预制模块化9 个月 ②POD：Performance-Optimized Datacenter
?4、参考设计POD主要参数
| 目录 | 智能风墙制冷场景总体参数 | |
| 总体参数 | 环境适应性 | 海拔≤?4000m?①；A/B?类环境，B?类为距离强腐蚀环境（海边、垃圾堆放、重污染化工厂等）??3700m?以上②?,?工作温度?-?20°?C~+45°?C?（低于?-5℃需要进行外墙保温）； |
| 机房等级 | TIER?III | |
| 堆叠层数 | 两层，可堆叠，最高?5?层 | |
| 箱体寿命 | 标准?25?年，特定环境可定制?50?年③ | |
| 总容量?/?单柜密度 | ≤?5040kW/12kW（单机柜最大支持?15kW） | |
| 总?IT?机柜数及尺寸?(W*D*H) | 336，600*1200*2000/2200mm?④ | |
| 载荷设计 | 活载荷 | 供电区域?15kN/m2，设备区域?12kN/m2，走廊及公共区域?5kN/m2，顶板挂载?2.4kN/m2，??屋面（不上人）0.75kN/m2 |
| 其他载荷 | 风荷载≤?1000mph | |
| 荷载组合 | ASCE7-10 | |
| 电气参数 | 电源制式 | 380/400/415V?50/60Hz?3P+N+PE |
| 备电时间 | 2N，锂电?10?分钟?@?满载 | |
| 温控参数 | 制冷冗余 | N+1，10?分钟连续制冷?@?满载 |
| 设备区域温度范围 | 20-28°?C | |
| 设备区域湿度范围 | 20%~80% | |
| 围护结构传热系数 | 总传热系数?≤?0.3?W/(m*K) | |
| 消防系数 | 消防系统 | 含设备区域气体消防，非设备区域水喷淋，定制?3C?版，非寻址（支持定制寻址消防） |
| 承力梁柱耐火时间 | 120?分钟 | |
| 对外围护结构耐火时间 | 标准?90?分钟，可定制至?120?分钟 | |
| 耐火时间 | 内部分区耐火?60?分钟；防火门耐火?90?分钟 | |
| 灭火剂及探测器 | 七氟丙烷，配置吸气式感烟火灾探测器 | |
| 监控参数 | DCIM?配置 | iManager?NetEco |
| 监控参数 | 可选特性 | 工单管理、能效管理、温度云图、移动?APP?运维、资产容量管理、iCooling、第三方南向?接入⑤ |
| 北向接入 | SNMP?北向、WebService?北向接口、北向电信?C?接口、FTP?北向接口 | |
| 动环监控系统 | 有，ECC?采集 | |
| 房间级门禁系统?-?安防 | 有，三合一刷卡器，第三方安防平台 | |
| 模块级门禁系统?-?运营 | 有，三合一刷卡器，ECC800?管理 | |
| 机柜级门禁系统?-?运营 | 无，ECC800?管理?@?支持定制增加 | |
| 房间级?CCTV?系统?-?安?防 | 有，出入口带人脸识别，默认存储?90?天 | |
| 模块级?CCTV?系统?-?运?营 | 有，默认存储?90?天 | |
| 氢气检测 | 有 | |
| 水浸系统 | 有，寻址式 | |
| 智能照明 | 可选 | |
四、数据中心基础设施管理系统
?1、产品简介
iManager NetEco6000数据中心基础设施管理系统，是华为开发并持续演进的新一代数据中心基础设施管理系统，致力于为数据中心提供创新的具有领导力的智能营维解决方案，实现数据中心的效率与价值最大化。
?2、应用场景
微/小型数据中心、中大型数据中心、室外预制化数据中心。
?3、价值&设计理念
- 数字可视
数字可视，构建智能化底座，极致体验，掌控全局。
- 自动运维
运维数字化+智能化，提升运维质量和效率，节省运 维成本35%。
- 智能运营
资产全生命周期管理，容量智能规划，提升资源利用 率20%。
- AI效能优化
iCooling@AI，系统级能效智能优化，PUE降低 8%~15%。
4、系统构架
?5、产品特性
- 功能特性总览
| 类别 | License | 所含特性 | |
| 基本功能 | NA | 设备监控、大屏监控、告警管理、配电链路可视化、制冷链路可视化和?报表管理 | 数字可视 |
| 平台接口 | 南向接口 | 第三方设备/系统接入 | |
| 北向接口 | |||
| 增值功能 | 3D视图 | 3D监控视图 | |
| 温度云图 | 温度云图管理 | ||
| 供配电链路预测性维护 | 供配电链路预测性维护 | 自动运维 智能运营 | |
| 电子巡检 | 电子巡检、风险管理、移动APP管理 | ||
| 电子化运维 | 维护保养、维修管理、运维流程管理、例行演练、机房进出登记、知识?库和供应商管理 | ||
| 值排班管理 | 值排班管理 | ||
| 资产管理 | 资产管理、库房管理 | ||
| 容量管理 | 容量管理、U位识别 | ||
| 租户管理 | 租户管理 | ||
| 能效管理 | 能效分析 | AI能效优?化 | |
| 制冷优化 | 制冷优化 | ||
- 数字可视功能模块
| 特性 | 描述 | 优势 | 内容 |
| 设备监控 | 实时监控数据中心?基础设施的运行状?态 | 配电、制冷系统拓扑图 | 实时监控数据中心基础设施设备，如电力设备、制冷设?备、动力设备、环境传感器等 支持多数据中心的统一监控 |
| 大屏监控 | 在LCD拼接屏上展?示客户关注的KPI | 专业的定制化大屏 | 提供大屏界面自定义功能，可灵活选择告警、能效、容量?和运维等多种KPI仪表盘 提供大屏定制能力 |
| 特性 | 描述 | 优势 | 内容 |
| 告警管理 | 查看与处理各类告?警 | 支持多条件组合的告警?屏蔽规则 | 支持告警浏览、查询、屏蔽、重定义、阀值设置等 支持告警的短信、电话、邮件远程通知 支持专家经验库，可记录告警处理经验与建议 |
| 配电链路可?视化 | 端到端显示配电系?统运行状态与逻辑?关系 | 配电链路智能分析，精?准定位问题减少故障修?复时间 | 配电链路自动生成，也可自定义编辑，可显示电力流向 支持电力设备组件的运行状态h和故障告警展示，可通?过点击设备或告警图标跳转快速定位查看 |
| 制冷链路可?视化 | 端到端显示制冷系?统运行状态与逻辑?关系 | 缩短应急场景下处理时?长，提升可靠性 | 支持制冷链路的自定义编辑，可显示水流方向 支持制冷设备组件的运行状态和故障告警展示，可通过?点击设备或告警图标跳转快速定位查看 |
| 报表管理 | 统计分析平台数据 | 支持自定义报表和创建?定时报表任务 | 内置标准报表模板，如资产报表、容量报表、告警报表和?能耗报表等 可自定义报表统计指标内容、表现样式、报表logo等 支持创建定时报表任务，定时将报表发送给指定客户 |
| 3D可视化 | 3D可视化，逼真重?现机房场景 | 内置3D引擎，无缝集?成，一键式切换2D/3D?视图 | 提供数据中心、微模块、机柜等多层次3D视图 基于平面布局图自动生成3D视图 支持3D模式显示SPC容量信息和温度云图 |
| 温度云图 | 监测机房内的温度?场，快速识别热点 | 传感器实时采集，数据?准确 | 支持上中下三层温度云图，自动识别TOP5的热点 |
| 第三方设备/?系统接入 | 提供视频、门禁、?消防、暖通、供配?电等系统接入能力 | 已实现多个子系统的预?集成 | 提供标准南向和北向接口 监测子系统上报的性能信息、告警信息等 与多家子系统厂商均有预集成，可快速交付 |
- 自动运维模块
| 特性 | 描述 | 优势 | 内容 |
| 供配电链路预测?性维护 | 通过AI技术，预测?电力模块配电柜的?铜牌、和端子温度 | 基于AI的动态负载预?测，提前识别风险，防?止事故发生 | 预置温度曲线模型，模型支持AI深度学习 结合电力模块的配电柜实时温度、载流量、环境温度等?参数，给出故障预警和告警提示分析 |
| 电子巡检 | 机房日常巡检电子?化、移动化 | 提供巡检模板，共享专?家经验，降低巡检技能?要求 | 支持规划巡检任务和创建巡检模板，如巡检内容、顺?序、方法、参考值和注意项等 通过移动APP自动接收巡检任务，通过二维码或?NFC??等调取巡检内容，规范巡检过程 支持生成机房巡检报表 |
| APP运维 | 支持通过手机远程?访问 | APP权限管控，巡检数?据可离线缓存 | 在APP上查看当前告警、PUE和设备参数等 支持运维任务的查看和处理 支持资产的录入、绑定、核对和盘点等 |
| 风险管理 | 全程跟踪闭环数据?中心的风险 | 风险闭环管理，分级审?核 | 巡检异常项可自动提示风险工单创建 支持风险的闭环跟踪，分级审批 |
| 维护保养 | 机房设备的例行维?护保养 | 维保统计和维保日历 | 支持创建、审批、处理、跟踪维保工单 可创建维保操作指导，避免人工操作失误 支持维保统计和维保日历 |
| 维修管理 | 全程管理跟踪维修?流程 | 设备维修操作指导，避?免人工操作失误 | 支持创建、审批、催办维修流程单 全程跟踪维修工单状态，如定期推送维修状态 |
| 运维流程管理 | 参考ITIL标准提供?运维流程管理 | 支持自定义运维流程环?节 | 支持问题、事件、变更等流程管理，可创建、审批、处?理跟踪任务工单 支持问题、事件、变更等流程的处理情况统计和趋势分?析 支持自定义流程环节，包括流程节点、审批人等 |
| 例行演练 | 各种突发事件的演?练 | 支持演练模板自定义 | 支持应急演练计划制定，定时触发任务并提醒用户，并?全程跟踪任务状态 支持应急演练任务趋势统计 |
| 特性 | 描述 | 优势 | 内容 |
| 机房进出登记 | 登记管理进出机房?的人员和物品 | 人员物品严格把控 | 支持人员基本信息、携带物品、访问区域和携带人等进?出登记 支持历史记录查询 |
| 知识库 | 对运维经验、技术?文档等进行汇总和?分享 | 有专家评审机制，保障?知识案例的质量 | 可将日常运维经验和技术文档等上传至知识库 支持对知识条目的评论、共享、收藏、引用等操作 |
| 供应商管理 | 解决方案供应商的?基础信息和评分管?理 | 可自由定义评分规则、?评分内容和评分任务 | 支持供应商的基础信息管理和分类管理 支持自定义供应商评分内容和评分规则等 支持供应商评分任务创建和评分统计 |
| 值排班管理 | 运维人员管理和人?员值排班管理 | 可根据值班计划自动派?发运维任务 | 可以配置运维人员的基本信息、所属班组等属性。 提供排班日历来快速查看各个班组的当班时间。 支持设置值班计划、交接班计划等。 支持交接班异常的统计与分析。 |
- 智能运营模块
| 特性 | 描述 | 优势 | 内容 |
| 支持在架与库存资产生命周期管理，可以记录资产的入?库、上架、转移、下架、维修、清退过程 | |||
| 资产管理 | 管理在架与库存资?产 | 内置IT设备型号库，全生?命周期管理资产状态 | 支持记录资产的各种属性，含设备型号、所属部门、维?保信息等，同时支持用户自定义属性 |
| 支持IT设备型号库，内置TOP?N厂家近三年的IT设备?型?号信息 | |||
| 提供SPCN容量使用的历史曲线分析、仪表盘和容量报?表 | |||
| 容量管理 | 统计分析数据中心?容量资源使用情况 | U位自动识别，智能上架?规划 | 提供IT设备的连线管理，如与rPDU的电力连接和与交换?机的网络连接等 支持最佳机位查找，系统会根据SPCN、客户归属、业?务分工等多因素，给出推荐安装位置 |
| 支持自动生成上下架工单支持与ITSM对接，获取业务需?求单信息 |
| 特性 | 描述 | 优势 | 内容 |
| U位识别 | 通过U位管理器自?动识别资产的位置 | U位空间容量管理准确度??100% | 自动识别各个机柜内的设备安装位置 自动统计各个机柜中的可用容量 实时精确跟踪机房现场资产的变动 |
| 库房管理 | 对库房中的设备、?备品备件，耗材和?工具等进行管理 | 管理在库资产，保障资?产全生命周期管理 | 实现资产的入库流程、出库流程和领用流程管理 支持库存数量统计，对于库存不足的备品备件耗材给?出?提示；对于有效期即将超期的耗材给出提示；对于出库期?限即将超期的备品备件耗材给出提示。 |
| 租户管理 | 管理数据中心租户?和资源出租 | 支持机柜资源分配，租?户群分析，匹配Co-lo场?景 | 支持区域、机柜、U位资源的分配、预分配和资源统计 支持数据中心出租率现状与趋势分析 支持VIP客户与客户群分析，了解资源租赁偏好 识别超额用电的租户，并列出详细记录 识别租约到期或出租率高的租户，助力精准营销 |
- AI 能效优化
| 特性 | 描述 | 优势 | 内容 |
| 能效管理 | 数据中心能效指标?统计分析 | 支持自定义能效计算方?式，多层级PUE计算 | 支持数据中心、机房、微模块多层次的PUE及历史曲线?分析 支持设置PUE的阀值和参考值，PUE过高时生成告警 支持电力成本计算，可考虑阶梯电价策略 分析各节点的cPUE，并识别能耗异常点 评估UPS能耗情况，给出是否休眠模块的建议 |
| 制冷优化 | 通过AI来调节制冷?系统，以降低能耗 | 基于AI算法的iCooling技?术 | 动态调节冷冻水系统运行状态，保证其工作在最佳工况?下，降低数据中心能耗8%~15% 适用于风冷冷冻水系统、水冷冷冻水系统、AHU等，且?已预集成多家BMS |
