[大数据]redis原理

redis内存模型

常用数据类型

string 字符串

hash 哈希

list 列表

set 集合

sorted set 有序集合

redis 存储结构

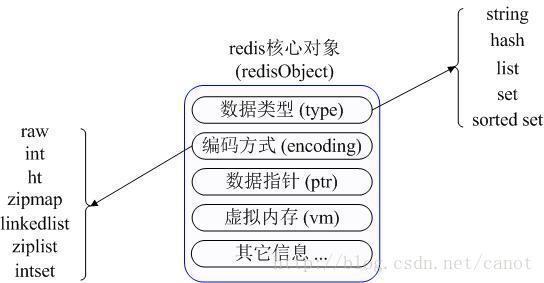

redisobject

redis 内部的存储结构如图示

?了解Redis 的内存模型，对 Redis 的使用有很大帮助：

估算 Redis 内存使用量,选择合理的机器配置
优化内存占用，选择最合适的数据结构和编码
快速定位问题，当 Redis 出现阻塞、内存占用等问题时

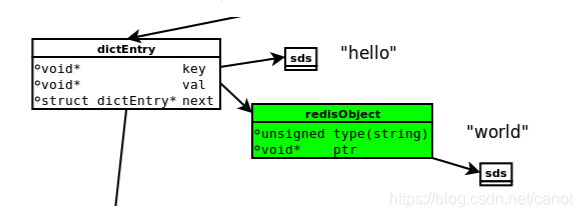

redis 数据存储细节

在这里插入图片描述

dictEntry。Redis 是 Key-Value 数据库，因此对每个键值对都会有一个 dictEntry，里面存储了指向 Key 和 Value 的指针；next 指向下一个 dictEntry，与本 Key-Value 无关。dictEntry是个链表结构。
value。无论value是5中类型中的哪一种，都是存储在 RedisObject 中。而 RedisObject 中的 type 字段指明了 value 对象的类型，ptr 字段则指向对象所在的地址。其中字符串对象虽然经过了 RedisObject 的包装，但仍然需要通过 SDS 存储。

RedisObject

typedef struct redisObject {
? ? unsigned type:4;
? ? unsigned encoding:4;
? ? unsigned lru:LRU_BITS; /* LRU time (relative to global lru_clock) or
? ? ? ? ? ? ? ? ? ? ? ? ? ? * LFU data (least significant 8 bits frequency
? ? ? ? ? ? ? ? ? ? ? ? ? ? * and most significant 16 bits access time). */
? ? int refcount;
? ? void *ptr;
} robj;

type。表示对象的类型，占 4 个比特；目前包括 REDIS_STRING(字符串)、REDIS_LIST (列表)、REDIS_HASH(哈希)、REDIS_SET(集合)、REDIS_ZSET(有序集合)。
encoding。对象的内部编码，占 4 个比特。对于 Redis 支持的每种类型，都有至少两种内部编码，例如对于字符串，有 int、embstr、raw 三种编码。

Redis 可以根据不同的使用场景来为对象设置不同的编码，大大提高了 Redis 的灵活性和效率。以列表对象为例，有压缩列表和双端链表两种编码方式；如果列表中的元素较少，Redis 倾向于使用压缩列表进行存储，因为压缩列表占用内存更少，而且比双端链表可以更快载入。当列表对象元素较多时，压缩列表就会转化为更适合存储大量元素的双端链表。
lru。记录的是对象最后一次被命令程序访问的时间。通过对比 lru 时间与当前时间，可以计算某个对象的空转时间。

如果 Redis 打开了 maxmemory 选项，且内存回收算法选择的是 volatile-lru 或 allkeys—lru，那么当 Redis 内存占用超过 maxmemory 指定的值时，Redis 会优先选择空转时间最长的对象进行释放。
refcount。记录的是该对象被引用的次数，类型为整型。refcount 的作用，主要在于对象的引用计数和内存回收。

当创建新对象时，refcount 初始化为 1；当有新程序使用该对象时，refcount 加 1；当对象不再被一个新程序使用时，refcount 减 1；当 refcount 变为 0 时，对象占用的内存会被释放。Redis 中被多次使用的对象(refcount>1)，称为共享对象。这是为了节约内存。目前仅支持整数值的字符串对象。Redis在初始化时，会创建 10000 个字符串对象，值分别是 0~9999 的整数值；当 Redis 需要使用值为 0~9999 的字符串对象时，可以直接使用这些共享对象。
ptr。指向具体的数据。

string

redis是使用C语言开发，但C中并没有字符串类型，只能使用指针或字符数组的形式表示一个字符串，所以redis设计了一种简单动态字符串(SDS[Simple Dynamic String])作为底实现：
定义SDS对象，此对象中包含三个属性：
1. len buf中已经占有的长度(表示此字符串的实际长度)
2. free buf中未使用的缓冲区长度
3. buf[] 实际保存字符串数据的地方
空间分配原则：当len小于IMB（1024*1024）时增加字符串分配空间大小为原来的2倍，当len大于等于1M时每次分配额外多分配1M的空间。由此可以得出以下特性：
1. redis为字符分配空间的次数是小于等于字符串的长度N，而原C语言中的分配原则必为N。降低了分配次数提高了追加速度，代价就是多占用一些内存空间，且这些空间不会自动释放。
2. 高效的计算字符串长度(时间复杂度为O(1))
3. 高效的追加字符串操作。

list

redis对键表的结构支持使得它在键值存储的世界中独树一帜，一个列表结构可以有序地存储多个字符串，拥有例如：lpush lpop rpush rpop等等操作命令。
在3.2版本之前，列表是使用ziplist和linkedlist实现的，在这些老版本中，当列表对象同时满足以下两个条件时，列表对象使用ziplist编码：
1. 列表对象保存的所有字符串元素的长度都小于64字节
2. 列表对象保存的元素数量小于512个
当有任一条件不满足时将会进行一次转码，使用linkedlist。
而在3.2版本之后，重新引入了一个quicklist的数据结构，列表的底层都是由quicklist实现的，它结合了ziplist和linkedlist的优点。
ziplist
?
1. 由表头和N个entry节点和zlend（压缩列表尾部标识符）组成的一个连续的内存块。
2. 通过一系列的编码规则，提高内存的利用率，主要用于存储整数和比较短的字符串。
3. 在插入和删除元素的时候，都需要对内存进行一次扩展或缩减，还要进行部分数据的移动操作，这样会造成更新效率低下的情况。
5. zlbytes：表示压缩列表占总内存的字节数
6. zltail：表示压缩列表头和尾之间的偏移量，反向遍历ziplist或者pop尾部节点的时候有用
7. zllen：表示压缩列表中节点的数量
8. 每个节点由三部分组成：prevlength、encoding、data
9. prevlengh: 记录上一个节点的长度，为了方便反向遍历ziplist
10. encoding: 当前节点的编码规则
11. data: 当前节点的值，可以是数字或字符串?
12. ziplist是一个经过特殊编码的双向链表，它的设计目标就是为了提高存储效率。ziplist是为节省内存空间而生的。
13. ziplist是一个为Redis专门提供的底层数据结构之一，本身可以有序也可以无序。当作为list和hash的底层实现时，节点之间没有顺序；当作为zset的底层实现时，节点之间会按照大小顺序排列。
linkedlist，一个双向链表，和普通的链表定义相同，每个entry包含向前向后的指针，当插入或删除元素的时候，只需要对此元素前后指针操作即可。所以插入和删除效率很高。但查询的效率却是O(n)[n为元素的个数]。
quicklist，A doubly linked list of ziplists，意思就是一个由ziplist组成的双向链表。实际上，它整体宏观上就是一个链表结构，只不过每个节点都是以压缩列表ziplist的结构保存着数据，而每个ziplist又可以包含多个entry。也可以说一个quicklist节点保存的是一片数据，而不是一个数据。总结：
1. 整体上quicklist就是一个双向链表结构，和普通的链表操作一样，插入删除效率很高，但查询的效率却是O(n)。不过，这样的链表访问两端的元素的时间复杂度却是O(1)。所以，对list的操作多数都是poll和push。
2. 每个quicklist节点就是一个ziplist，具备压缩列表的特性。

set

redis的集合和列表都可以存储多个字符串，它们之间的不同在于，列表可以存储多个相同的字符串，而集合则通过使用散列表（hashtable）来保证自已存储的每个字符串都是各不相同的(这些散列表只有键，但没有与键相关联的值)
还可能存在另一种集合，那就是intset，它是用于存储整数的有序集合，里面存放同一类型的整数。
共有三种整数：int16_t、int32_t、int64_t。查找的时间复杂度为O(logN)，但是插入的时候，有可能会涉及到升级（比如：原来是int16_t的集合，当插入int32_t的整数的时候就会为每个元素升级为int32_t）这时候会对内存重新分配，所以此时的时间复杂度就是O(N)级别的了。注意：intset只支持升级不支持降级操作。
intset在redis.conf中也有一个配置参数set-max-intset-entries默认值为512。表示如果entry的个数小于此值，则可以编码成REDIS_ENCODING_INTSET类型存储，节约内存。否则采用dict的形式存储。

hash

hash底层的数据结构实现有两种：
1. 一种是ziplist，上面已经提到过。当存储的数据超过配置的阀值时就是转用hashtable的结构。这种转换比较消耗性能，所以应该尽量避免这种转换操作。同时满足以下两个条件时才会使用这种结构：
2. 当键的个数小于hash-max-ziplist-entries（默认512）
3. 当所有值都小于hash-max-ziplist-value（默认64）
4. 另一种就是hashtable。这种结构的时间复杂度为O(1)，但是会消耗比较多的内存空间。

zset

有序集合和散列一样，都用于存储键值对：有序集合的键被称为成员（member),每个成员都是各不相同的。有序集合的值则被称为分值（score），分值必须为浮点数。有序集合是redis里面唯一一个既可以根据成员访问元素(这一点和散列一样),又可以根据分值以及分值的排列顺序访问元素的结构。它的存储方式也有两种：
是ziplist结构。与上面的hash中的ziplist类似，member和score顺序存放并按score的顺序排列。
另一种是skiplist与dict的结合。
skiplist是一种跳跃表结构，用于有序集合中快速查找，大多数情况下它的效率与平衡树差不多，但比平衡树实现简单。
skiplist：
1. 一般跳跃表的实现，主要包含以下几个部分：
2. 表头（head）：指向头节点
3. 表尾（tail）：指向尾节点
4. 节点（node）：实际保存的元素节点，每个节点可以有多层，层数是在创建此节点的时候随机生成的一个数值，而且每一层都是一个指向后面某个节点的指针。
5. 层（level）：目前表内节点的最大层数。
6. 长度（length）：节点的数量。
7. 跳跃表的遍历总是从高层开始，然后随着元素值范围的缩小，慢慢降低到低层。
9. 前面也说了，有序列表是使用skiplist和dict结合实现的，skiplist用来保障有序性和访问查找性能，dict就用来存储元素信息，并且dict的访问时间复杂度为O(1)。
?

redis的持久化

rdb持久化

RDB持久化即通过创建快照（压缩的二进制文件）的方式进行持久化，保存某个时间点的全量数据。RDB持久化是Redis默认的持久化方式。RDB持久化的触发包括手动触发与自动触发两种方式。
save todo...
bgsave todo...
cow todo...

AOF持久化

AOF（Append-Only-File）持久化即记录所有变更数据库状态的指令，以append的形式追加保存到AOF文件中。在服务器下次启动时，就可以通过载入和执行AOF文件中保存的命令，来还原服务器关闭前的数据库状态。
重写aop todo...

redis 内存统计

used_memory：Redis 分配器分配的内存总量（单位是字节），包括使用的虚拟内存（即 swap）
used_memory_rss：Redis 进程占据操作系统的内存（单位是字节）。包括进程运行本身需要的内存、内存碎片等，但不包括虚拟内存。
mem_fragmentation_ratio：内存碎片比率，该值是 used_memory_rss / used_memory 的比值。mem_fragmentation_ratio 一般大于 1，且该值越大，内存碎片比例越大；mem_fragmentation_ratio<1，说明 Redis 使用了虚拟内存，由于虚拟内存的媒介是磁盘，比内存速度要慢很多。当小于1时，应该及时排查，如果内存不足应该及时处理，如增加 Redis 节点、增加 Redis 服务器的内存、优化应用等。一般来说，mem_fragmentation_ratio 在 1.03 左右是比较健康的状态。
mem_allocator：Redis 使用的内存分配器，在编译时指定；可以是 libc 、jemalloc 或者 tcmalloc，默认是 jemalloc。

登录到redis中，可以使用info memory命令查看。

redis 内存分布

数据，作为key-value被存储当数据，这部分占用的内存会统计在 used_memory 中。其中value 包括前文所述的5种类型。Redis 在存储对象时，并不是直接将数据扔进内存，而是会对对象进行各种包装：如 RedisObject、SDS 等。
进程本身运行需要的内存。这部分内存大约几兆，在生产环境中可忽略。
缓冲内存。缓冲内存包括客户端缓冲区、复制积压缓冲区、AOF 缓冲区等；其中，客户端缓冲区存储客户端连接的输入输出缓冲；复制积压缓冲区用于部分复制功能；AOF 缓冲区用于在进行 AOF 重写时，保存最近的写入命令。
内存碎片。内存碎片是 Redis 在分配、回收物理内存过程中产生的。如果对数据的更改频繁，而且数据之间的大小相差很大，可能导致 Redis 释放的空间在物理内存中并没有释放。
但 Redis 又无法有效利用，这就形成了内存碎片，内存碎片不会统计在 used_memory 中。
