[大数据]Canal：部署Canal、Canal Admin & 使用ZooKeeper进行集群管理

简介

以下关于Canal的介绍来自Github官方介绍。
在这里插入图片描述
canal [k?'n?l]，译意为水道/管道/沟渠，主要用途是基于MySQL数据库增量日志解析，提供增量数据订阅和消费。

工作原理

  • canal模拟MySQL slave的交互协议，将自己伪装为MySQL slave，向MySQL master发送dump协议。
  • MySQL master收到dump请求，开始推送binary log给slave（即canal ）。
  • canal解析binary log对象（原始为byte流）。

因此可以使用Canal来提供MySQL数据库增量数据的订阅和消费，当MySQL数据库中的数据发生变化时，Canal可以高效地将这些数据同步到下游服务，比如更新Redis中的数据、提供数据给ElasticSearch以及更新索引异构表等。

架构

在这里插入图片描述
说明：

  • server代表一个canal运行实例，对应于一个jvm。
  • instance对应于一个数据队列 （1个server对应1-n个instance）。

instance模块：

  • eventParser （数据源接入，模拟slave协议和master进行交互，协议解析）。
  • eventSink （Parser和Store的链接器，进行数据过滤、加工以及分发的工作）。
  • eventStore （数据存储）。
  • metaManager （增量订阅和消费信息管理器）。

环境准备

本篇博客将介绍如何部署Canal以及Canal Admin，而它们的依赖环境必须要提取准备好。

  • 安装Mysql：需要先安装Mysql，博主这里安装Mysql 8（Mysql 8 - CentOS yum & Docker安装Mysql 8），使用CentOS yum方式安装即可，其他操作系统的安装步骤可自行百度。
    在这里插入图片描述
    设置开机自启动并且立即启动Mysql：systemctl enable mysqld & systemctl start mysqld，查询Mysql状态：systemctl status mysqld，状态为active (running)即可。
    在这里插入图片描述
  • 安装JDK：还需要配置JDK环境（JDK8下载地址），下载好压缩包后，使用Xftp将该压缩包上传到虚拟机中。在这里插入图片描述
    解压文件（tar -zxvf jdk-8u202-linux-x64.tar.gz）以及修改/etc/profile配置文件（vim /etc/profile，没有vim可以执行yum install -y vim进行安装）。这些常用工具的配置还是要自己去理解以及多练习，敲熟了，比搜索加Copy快多了（export JAVA_HOME=/usr/local/jdk1.8.0_202、export CLASSPATH=.:$JAVA_HOME/lib、export PATH=$JAVA_HOME/bin:$PATH）。
    在这里插入图片描述
    使对/etc/profile配置文件的修改生效（source /etc/profile）。
    在这里插入图片描述

进入Mysql创建Canal和Canal Admin需要使用的用户，并且授予该用户权限。

create user kaven identified by 'kaven';
  • Mysql 8 - CentOS yum & Docker安装Mysql 8，这篇博客有介绍如何进入Mysql 8（需要获取初始密码进入）、修改root用户的密码以及修改合法密码的校验规则，不然给用户设置这种弱密码（kaven）Mysql 8会报错。

授予用户权限（为了方便，博主这里直接授予用户所有权限，可以根据目前的业务需求来设置）：

grant all privileges on *.* to 'kaven'@'%';
flush privileges;

在这里插入图片描述
还需要修改Mysql的配置（vim /etc/my.cnf），要先开启binlog写入功能，配置binlog-format为ROW模式，my.cnf需要增加的配置如下所示：

[mysqld]
log-bin=mysql-bin # 开启 binlog
binlog-format=ROW # 选择 ROW 模式
server_id=1 # 配置 MySQL replaction 需要定义，不要和 canal 的 slaveId 重复

在这里插入图片描述
重启Mysql：

systemctl restart mysqld

在这里插入图片描述

部署Canal

博主这里选择1.1.5版本（Canal Admin要求Canal版本>=1.1.4，需要依赖canal-server提供面向admin的动态运维管理接口），下载下图所示的两个压缩包。
在这里插入图片描述
下载好后再将它们上传到虚拟机中。Canal对应于canal.deployer项目，Canal Admin对应于canal.admin项目。先解压canal.deployer压缩包，再修改配置，如果Canal和Canal Admin不在同一台主机上部署（博主这里是部署在同一台主机上），需要修改Canal的配置（conf/canal_local.properties）。

[root@localhost local]# mkdir ./canal-server
[root@localhost local]# tar -zxvf canal.deployer-1.1.5.tar.gz -C ./canal-server
[root@localhost local]# cd canal-server/
[root@localhost canal-server]# vim conf/canal_local.properties

配置修改如下图所示：
在这里插入图片描述
等启动Canal Admin之后再启动Canal。

部署Canal Admin

Canal Admin设计上是为Canal提供整体配置管理、节点运维等面向运维的功能，提供相对友好的WebUI操作界面，方便更多用户快速和安全的操作。

解压文件和修改配置：

[root@localhost canal-server]# cd /usr/local/
[root@localhost local]# mkdir ./canal-admin
[root@localhost local]# tar -zxvf canal.admin-1.1.5.tar.gz -C ./canal-admin/
[root@localhost local]# cd canal-admin/
[root@localhost canal-admin]# vim conf/application.yml

修改数据库相关配置，需要适配Mysql 8。
在这里插入图片描述
Mysql 8的驱动类名是com.mysql.cj.jdbc.Driver，并且Mysql 8需要配置serverTimezone（以下serverTimezone配置都可以）。

serverTimezone=GMT%2B8
serverTimezone=GMT
serverTimezone=Asia/Shanghai

如果用户使用了sha256_password认证，密码在传输过程中必须使用TLS协议保护，如果RSA公钥不可用，可以使用服务器提供的公钥；可以在连接中通过ServerRSAPublicKeyFile指定服务器的RSA公钥，或者使用allowPublicKeyRetrieval=true参数以允许客户端从服务器获取公钥；但是需要注意的是allowPublicKeyRetrieval=true可能会导致恶意的代理通过中间人攻击（MITM）获取到明文密码，所以默认是关闭的，必须显式开启。

Mysql 8的密码加密方式为caching_sha2_password，将其修改为mysql_native_password，就可以不需要allowPublicKeyRetrieval=true参数。

alter user 'kaven'@'%' identified with mysql_native_password by 'kaven';
flush privileges;

还要将Canal Admin项目中的sql文件导入Mysql中（会生成用于管理Canal的相关表）。

[root@localhost canal-admin]# mysql -uroot -p
Enter password:
mysql> source conf/canal_manager.sql

Query OK, 1 row affected, 2 warnings (0.06 sec)
Database changed
...
Query OK, 0 rows affected (0.00 sec)

mysql> exit
Bye

还需要更换Mysql连接jar包，可以在本地maven仓库里面找，博主选择平时用的最新的8.0.22版本。
在这里插入图片描述
使用下面这条命令来查看Mysql版本：

select version();

博主这里的Mysql版本是8.0.27。
在这里插入图片描述
默认的Mysql连接jar包是5.1.48版本，连接Mysql 8会出问题。

[root@localhost canal-admin]# cd lib
[root@localhost lib]# ll

在这里插入图片描述
删除该jar包。

[root@localhost lib]# rm -f mysql-connector-java-5.1.48.jar

使用Xftp上传Mysql 8的连接jar包到Canal Admin项目的lib路径下。
在这里插入图片描述
在这里插入图片描述

[root@localhost lib]# find ./ -name mysql*
./mysql-connector-java-8.0.22.jar

启动Canal Admin。

[root@localhost lib]# cd ..
[root@localhost canal-admin]# sh bin/startup.sh

查看日志，发现日志文件不存在，说明启动失败了。

[root@localhost canal-admin]# tail logs/admin.log
tail: 无法打开"logs/admin.log" 读取数据: 没有那个文件或目录

在bin目录下可以找到类似hs_err_pid20182.log的日志文件。

[root@localhost canal-admin]# cd bin
[root@localhost bin]# ll
总用量 40
-rw-r--r--. 1 root root     6 12月 13 23:45 admin.pid
-rw-r--r--. 1 root root 18584 12月 13 23:45 hs_err_pid20182.log
-rwxr-xr-x. 1 root root   205 4月  19 2021 restart.sh
-rwxr-xr-x. 1 root root   747 4月  19 2021 startup.bat
-rwxr-xr-x. 1 root root  2047 4月  19 2021 startup.sh
-rwxr-xr-x. 1 root root  1362 4月  19 2021 stop.sh

由下图可知，Canal Admin启动失败是由于分配2G内存不成功导致的（因为虚拟机本身内存就只分配了2G）。
在这里插入图片描述
因此需要修改项目的JVM堆内存配置，这个配置在启动脚本中设置。

[root@localhost bin]# vim startup.sh

在这里插入图片描述
初始堆内存和最大堆内存都设置成1G。
在这里插入图片描述
再启动Canal Admin。

[root@localhost bin]# ./startup.sh

再查看日志，如下图所示，说明启动成功了。
在这里插入图片描述
启动成功后，再关闭防火墙，让本地可以访问Canal Admin。

[root@localhost bin]# systemctl stop firewalld

本地访问192.168.1.199:8089。
在这里插入图片描述
现在可以启动Canal了。

[root@localhost bin]# cd /usr/local/canal-server
[root@localhost canal-server]# sh bin/startup.sh local

查看日志，检查Canal是否启动成功。

[root@localhost canal-server]# vim logs/canal/canal.log

如下图所示，说明启动成功了。
在这里插入图片描述

Server & Instance

刚刚启动的server（Canal）已经在Canal Admin上显示出来了，并且状态是启动。
在这里插入图片描述
可以对server进行操作。
在这里插入图片描述
比如查看server的日志。
在这里插入图片描述

新建instance。
在这里插入图片描述
如下图所示进行操作即可。
在这里插入图片描述

example instance也是启动状态。
在这里插入图片描述

可以查看example instance的日志。
在这里插入图片描述

再新建一个other instance，配置和example instance一样，other Instance的状态也是启动。
在这里插入图片描述
也可以查看other instance的日志。
在这里插入图片描述
实现逻辑就是在Canal项目的日志路径和配置路径下创建了对应instance的相关文件。

[root@localhost canal-server]# ll logs
总用量 0
drwxr-xr-x. 2 root root 47 12月 14 15:27 canal
drwxr-xr-x. 2 root root 25 12月 14 15:20 example
drwxr-xr-x. 2 root root 23 12月 14 15:34 other
[root@localhost canal-server]# ll conf
总用量 16
-rwxrwxrwx. 1 root root  319 4月  19 2021 canal_local.properties
-rwxrwxrwx. 1 root root 6277 4月  19 2021 canal.properties
drwxrwxrwx. 2 root root   65 12月 14 15:17 example
-rwxrwxrwx. 1 root root 3437 4月  19 2021 logback.xml
drwxrwxrwx. 2 root root   39 12月 13 23:02 metrics
drwxr-xr-x. 2 root root   38 12月 14 15:36 other
drwxrwxrwx. 3 root root  149 12月 13 23:02 spring
[root@localhost canal-server]# ll conf/other/
总用量 156
-rw-r--r--. 1 root root 155648 12月 14 15:36 h2.mv.db
-rw-r--r--. 1 root root     40 12月 14 15:36 meta.dat

example instance的相关文件在Canal项目中默认存在，而配置信息以在Canal Admin中的配置为准（其他instance也一样），比如修改example instance的数据库用户配置。
在这里插入图片描述
example instance的日志中就会出现数据库拒绝访问的错误日志。
在这里插入图片描述
因此instance的配置以Canal Admin中的配置为准。

集成ZooKeeper

搭建ZooKeeper可以参考下面这几篇博客：

启动ZooKeeper并且关闭防火墙。

[root@localhost ~]# cd /usr/local/apache-zookeeper-3.6.3-bin/
[root@localhost apache-zookeeper-3.6.3-bin]# sh bin/zkServer.sh start
ZooKeeper JMX enabled by default
Using config: /usr/local/apache-zookeeper-3.6.3-bin/bin/../conf/zoo.cfg
Starting zookeeper ... STARTED
[root@localhost apache-zookeeper-3.6.3-bin]# sh bin/zkServer.sh status
ZooKeeper JMX enabled by default
Using config: /usr/local/apache-zookeeper-3.6.3-bin/bin/../conf/zoo.cfg
Client port found: 9000. Client address: localhost. Client SSL: false.
Mode: standalone
[root@localhost apache-zookeeper-3.6.3-bin]# systemctl stop firewalld

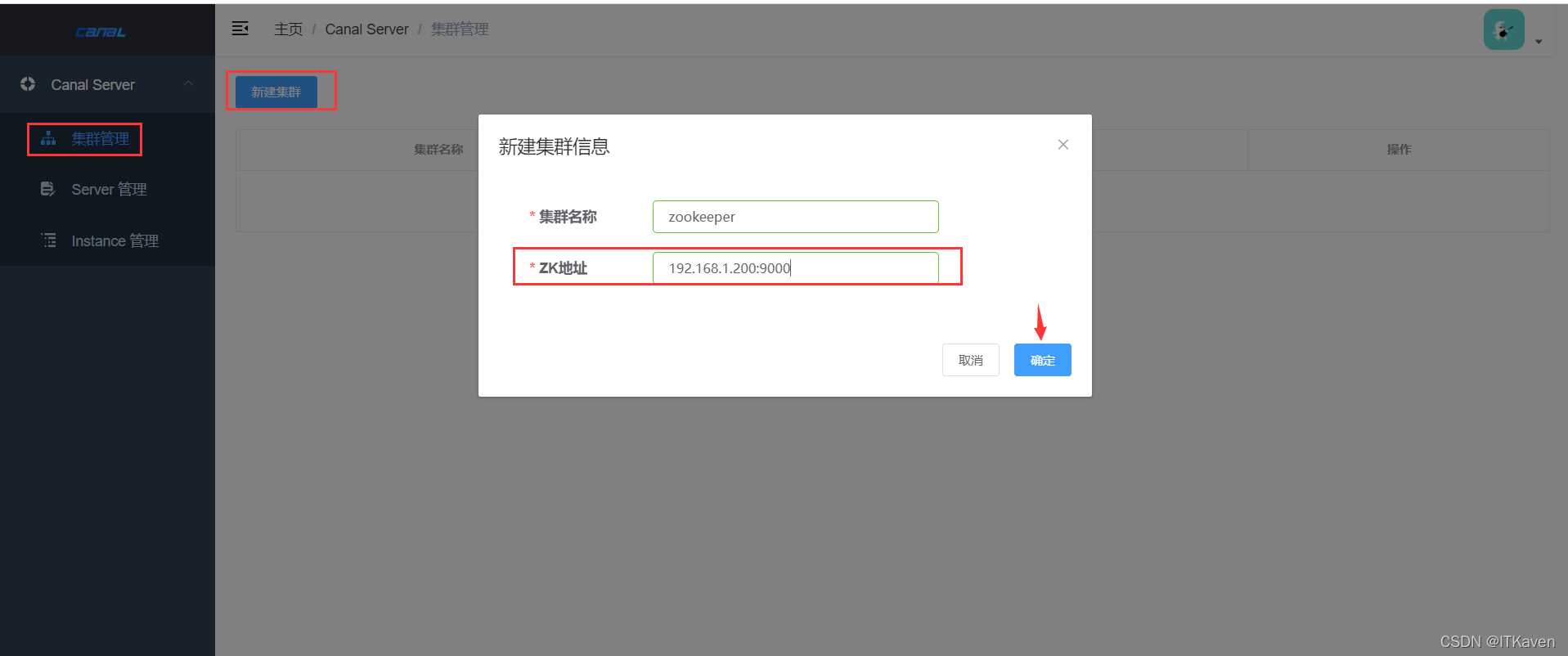

在Canal Admin上添加集群，集群名称为zookeeper。
在这里插入图片描述

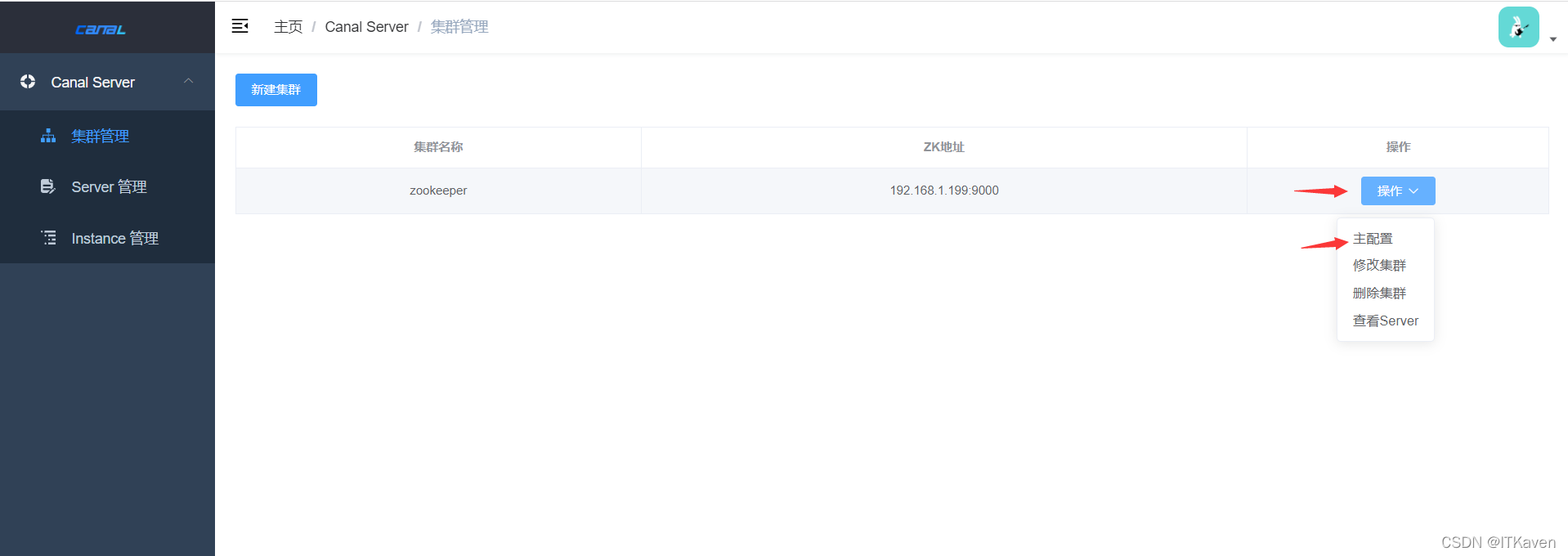

修改zookeeper集群的主配置。
在这里插入图片描述

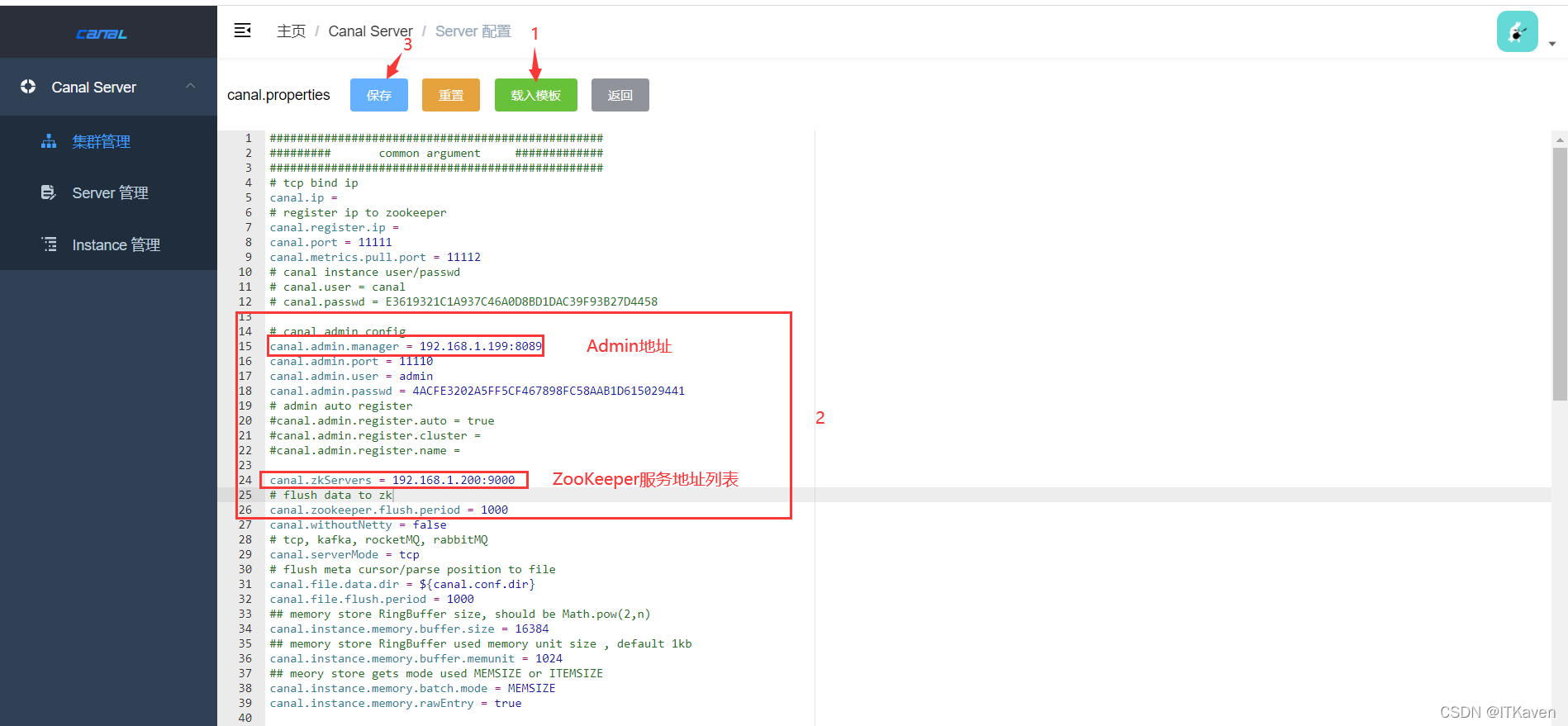

主要是添加ZooKeeper服务地址。
在这里插入图片描述

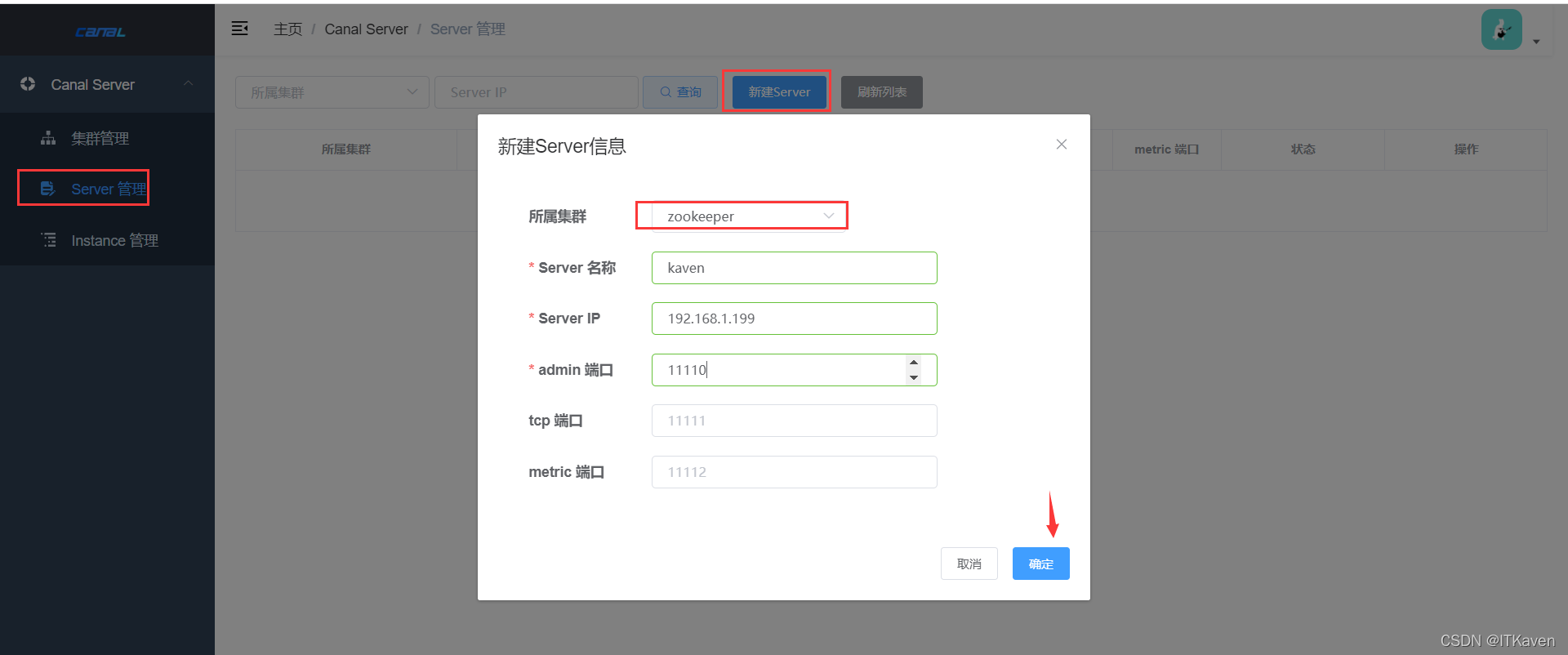

在zookeeper集群下创建server（博主把之前创建的instance和server都删除了，因为server不能修改所属集群配置，只能删除再重新创建）。
在这里插入图片描述

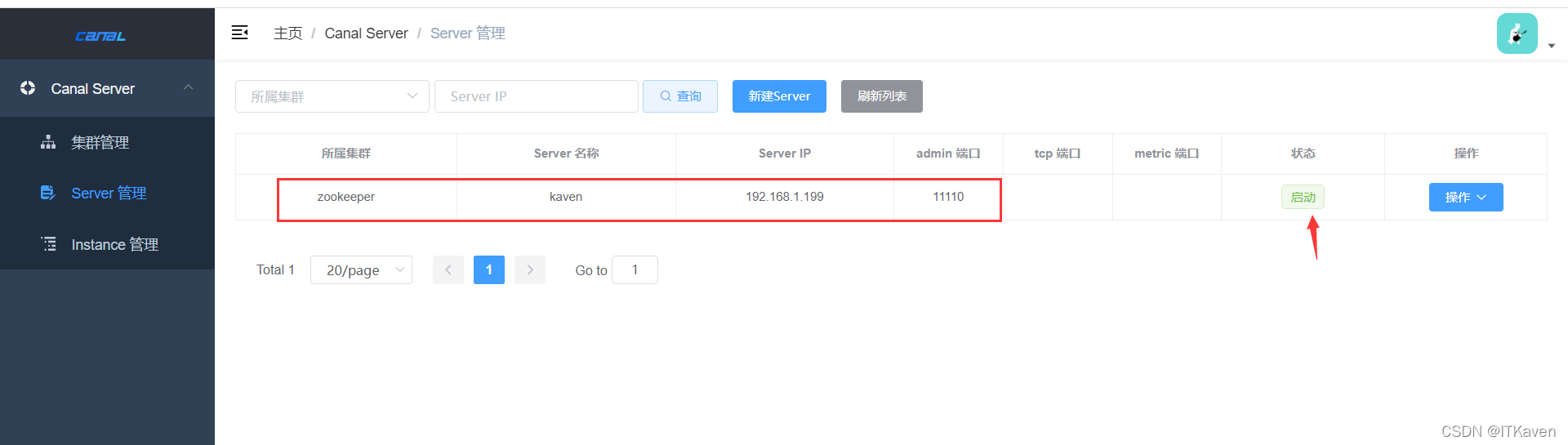

创建kaven server成功，状态为启动。
在这里插入图片描述

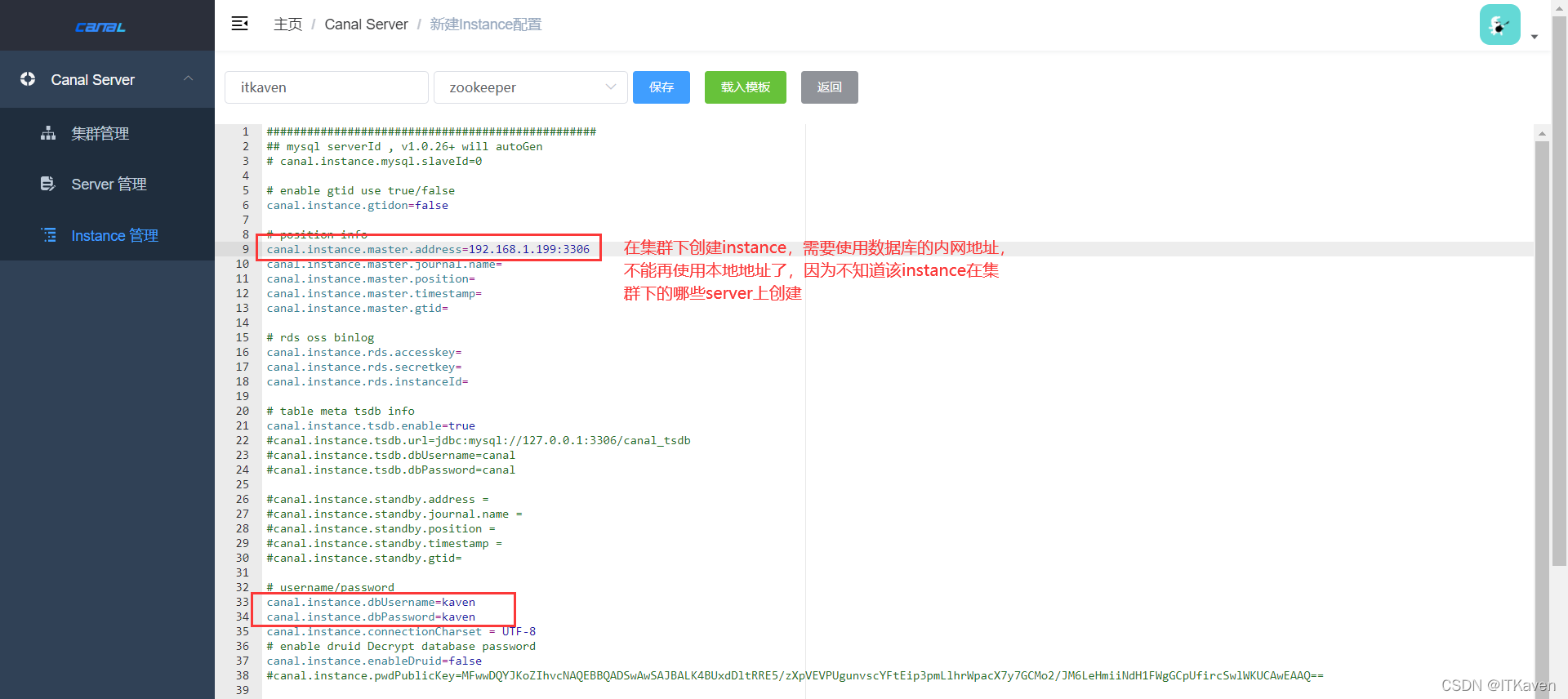

在zookeeper集群下创建instance。
在这里插入图片描述

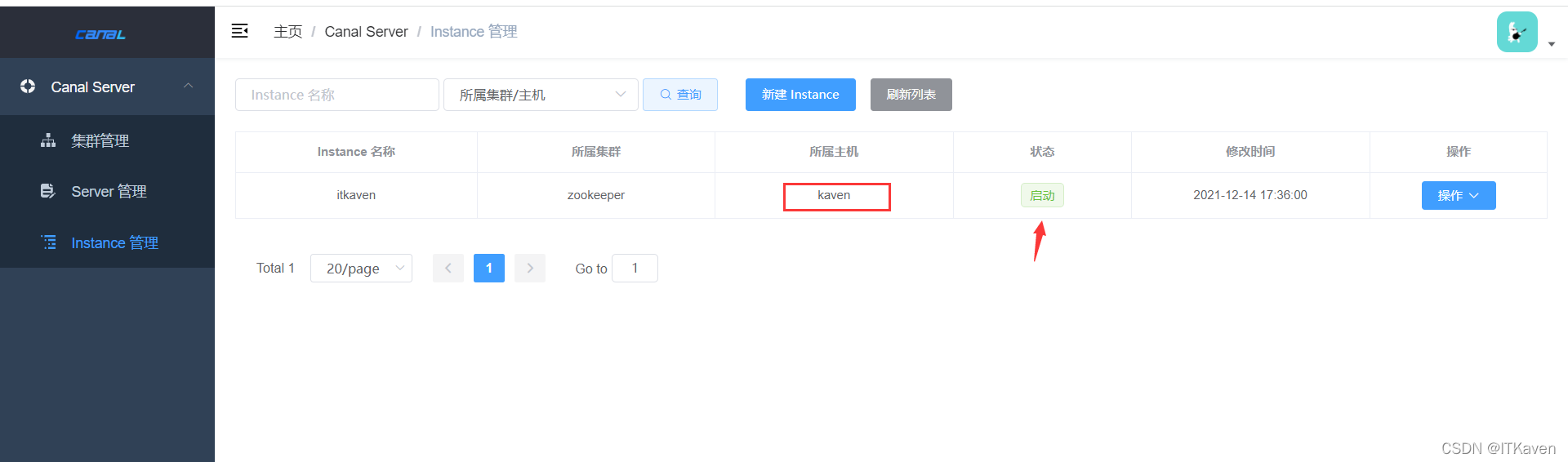

由下图所示，itkaven instance由zookeeper集群下的kaven server运行，状态也是启动。
在这里插入图片描述

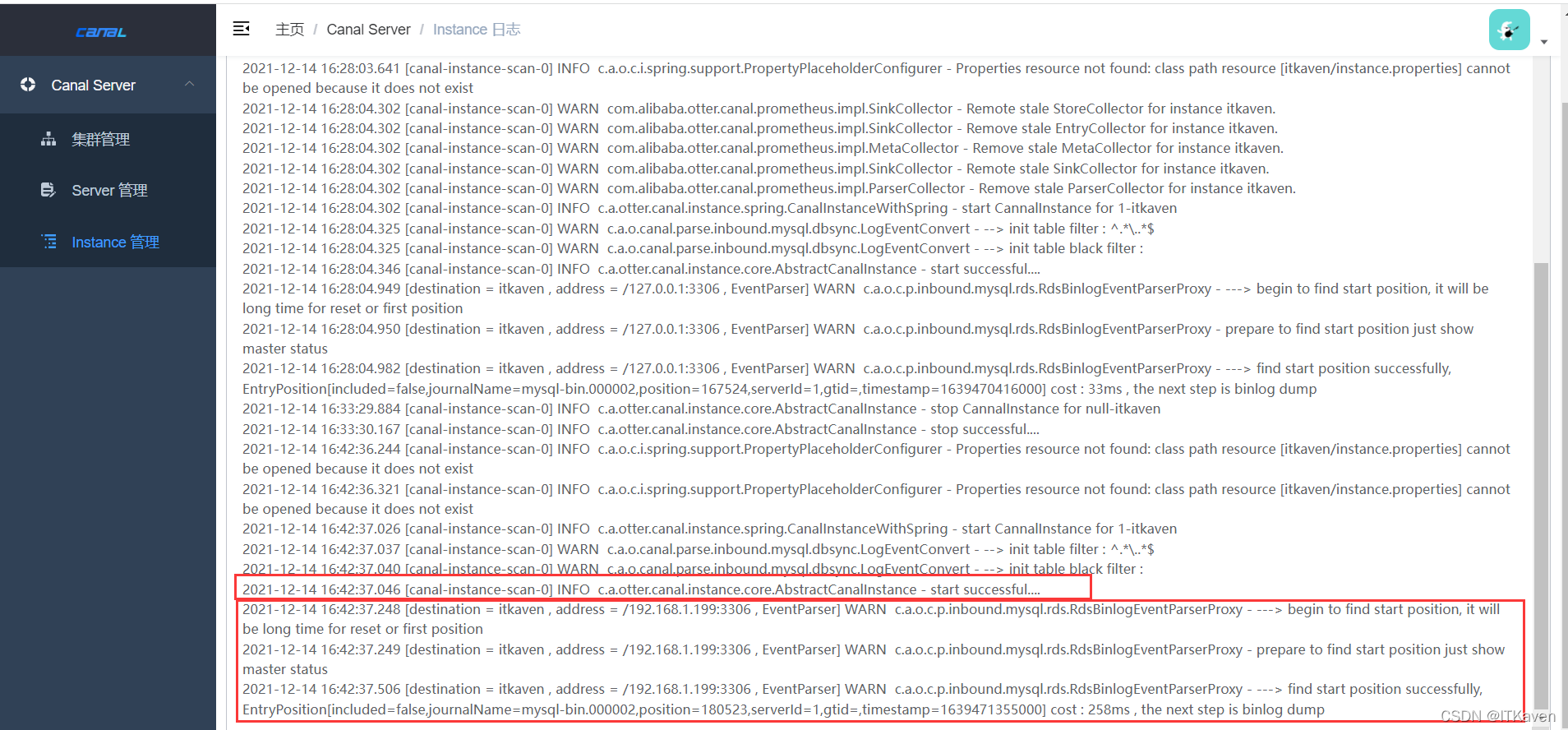

查看itkaven instance的日志，很显然启动成功了。
在这里插入图片描述
因为zookeeper集群下只有一个server，即kaven server，因此itkaven instance肯定是在kaven server上运行的。查看Canal项目（zookeeper集群下唯一的server）的日志文件和配置文件即可发现itkaven instance的相关文件：

[root@localhost canal-server]# ll logs
总用量 0
drwxr-xr-x. 2 root root 47 12月 14 15:27 canal
drwxr-xr-x. 2 root root 25 12月 14 15:20 example
drwxr-xr-x. 2 root root 25 12月 14 16:26 itkaven
drwxr-xr-x. 2 root root 23 12月 14 15:34 other
[root@localhost canal-server]# ll conf
总用量 16
-rwxrwxrwx. 1 root root  319 4月  19 2021 canal_local.properties
-rwxrwxrwx. 1 root root 6277 4月  19 2021 canal.properties
drwxrwxrwx. 2 root root   65 12月 14 16:05 example
drwxr-xr-x. 2 root root   38 12月 14 16:27 itkaven
-rwxrwxrwx. 1 root root 3437 4月  19 2021 logback.xml
drwxrwxrwx. 2 root root   39 12月 13 23:02 metrics
drwxr-xr-x. 2 root root   38 12月 14 15:36 other
drwxrwxrwx. 3 root root  149 12月 13 23:02 spring

ZooKeeper中也会保存一些数据（比如集群下的所有server和instance信息，以及instance在哪个server上运行）。

[root@localhost apache-zookeeper-3.6.3-bin]# sh bin/zkCli.sh -timeout 5000 -server 127.0.0.1:9000
[zk: 127.0.0.1:9000(CONNECTED) 0] ls -R /otter
/otter
/otter/canal
/otter/canal/cluster
/otter/canal/destinations
/otter/canal/cluster/192.168.1.199:11111
/otter/canal/destinations/itkaven
/otter/canal/destinations/itkaven/cluster
/otter/canal/destinations/itkaven/running
/otter/canal/destinations/itkaven/cluster/192.168.1.199:11111
[zk: 127.0.0.1:9000(CONNECTED) 1] get /otter/canal/destinations/itkaven/running
{"active":true,"address":"192.168.1.199:11111"}

HA机制设计

canal的HA分为两部分，canal server和canal client分别有对应的HA实现：

  • canal server: 为了减少对mysql dump的请求，不同server上的instance要求同一时间只能有一个处于running，其他的处于standby状态。
  • canal client: 为了保证有序性，一个instance同一时间只能由一个canal client进行get/ack/rollback操作，否则客户端接收无法保证有序。

整个HA机制的控制主要是依赖了ZooKeeper的几个特性，watcher和EPHEMERAL节点（和session生命周期绑定）。

大致步骤：

  1. canal server要启动某个canal instance时，都先向ZooKeeper进行一次尝试启动判断 （创建EPHEMERAL节点，谁创建成功就允许谁启动）。
  2. 创建ZooKeeper节点成功后，该canal server就启动对应的canal instance，没有创建成功的canal instance就会处于standby状态。
  3. 一旦ZooKeeper发现canal server 创建的节点消失后，立即通知其他的canal server再次进行步骤1的操作，重新选出一个canal server启动canal instance。
  4. canal client每次进行connect时，会首先向ZooKeeper询问当前是谁启动了canal instance，然后和其建立连接，一旦连接不可用，会重新尝试connect。

canal client的方式和canal server的方式类似，也是利用ZooKeeper抢占EPHEMERAL节点的方式进行控制。

部署Canal、Canal Admin以及使用ZooKeeper进行集群管理就介绍到这里，如果博主有说错的地方或者大家有不同的见解，欢迎大家评论补充。
