Canal技术学习
这篇内容是我看尚硅谷教程的时候，找到的文档，放在这个地方，方便以后查看学习。
1、Canal相关知识
1.1 什么是Canal？
? 阿里巴巴 B2B 公司，因为业务的特性，卖家主要集中在国内，买家主要集中在国外，所以衍生出了同步杭州和美国异地机房的需求，从 2010 年开始，阿里系公司开始逐步的尝试基于数据库的日志解析，获取增量变更进行同步，由此衍生出了增量订阅&消费的业务。
? Canal 是用 Java 开发的基于数据库增量日志解析，提供增量数据订阅&消费的中间件。目前。Canal 主要支持了 MySQL 的 Binlog 解析，解析完成后才利用 Canal Client 来处理获得的相关数据。（数据库同步需要阿里的 Otter 中间件，基于 Canal）。
1.2 MySQL 的 Binlog
1.2.1 什么是Binlog?
? MySQL 的二进制日志可以说 MySQL 最重要的日志了，它记录了所有的 DDL (用于定义SQL模式、基本表、视图和索引的创建和撤消操作)和 DML(除了数据查询语句)语句，以事件形式记录，还包含语句所执行的消耗的时间，MySQL 的二进制日志是事务安全型的。
一般来说开启二进制日志大概会有 1%的性能损耗。二进制有两个最重要的使用场景:
- MySQL Replication 在Master 端开启Binlog，Master 把它的二进制日志传递给Slaves来达到 Master-Slave 数据一致的目的。
- 自然就是数据恢复了，通过使用 MySQL Binlog 工具来使恢复数据。二进制日志包括两类文件：二进制日志索引文件（文件名后缀为.index）用于记录所有的二进制文件，二进制日志文件（文件名后缀为.00000*）记录数据库所有的 DDL 和 DML(除了数据查询语句)语句事件。
1.2.2 Binlog格式的分类
? MySQL Binlog 的格式有三种，分别是 STATEMENT,MIXED,ROW。在配置文件中可以选择配置 binlog_format= statement|mixed|row。三种格式的区别：
-
statement:语句级，binlog会记录每次一执行写操作的语句，相对row模式节省空间，但是可能会产生不一致性，比如“update tt set create_date=now()”，如果用 binlog 日志进行恢复，由于执行时间不同可能产生的数据就不同。
? 优点：节省空间。
? 缺点：有可能造成数据不一致
-
row: 行级，binglog会记录每次操作后每行记录的变化。
优点：保持数据的绝对一致性。因为不管 sql 是什么，引用了什么函数，他只记录执行后的效果。缺点：占用较大空间
-
mixed: statement的升级版，一定程度上解决了，因为一些情况而造成的Statement 模式不一致问题，默认还是 statement，在某些情况下譬如：当函数中包含 UUID() 时；包含AUTO_INCREMENT 字段的表被更新时；执行 INSERT DELAYED 语句时；用 UDF 时；会按照ROW 的方式进行处理
优点：节省空间，同时兼顾了一定的一致性
缺点： 还有些极个别情况依旧会造成不一致，另外 statement 和 mixed 对于需要对binlog 的监控的情况都不方便。
1.3 Canal的工作原理

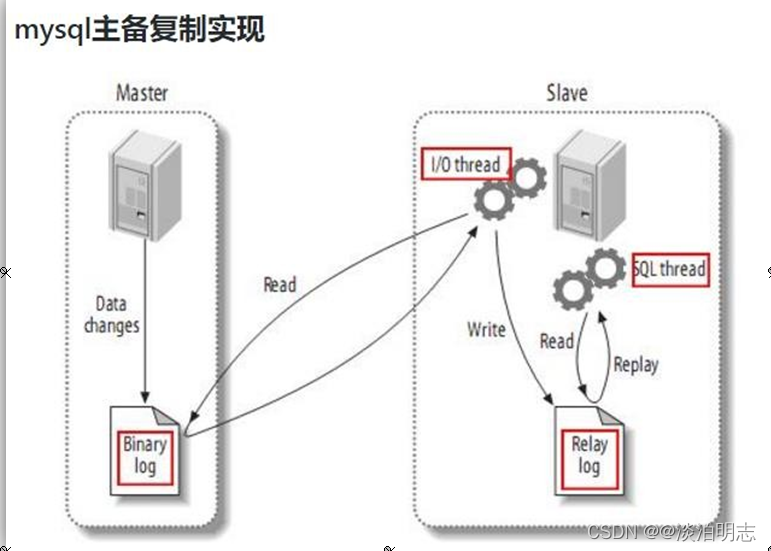

1.3.1 MySql 主从复制过程
1） Master 主库将改变记录，写到二进制日志(Binary Log)中；
2） Slave 从库向 MySQL Master 发送 dump 协议，将 Master 主库的 binary log events 拷贝到它的中继日志(relay log)；
3） Slave 从库读取并重做中继日志中的事件，将改变的数据同步到自己的数据库。
1.3.2 Canal的工作原理
Canal就是把自己伪装成Slave，假装从Master复制数据。
1.4 使用场景

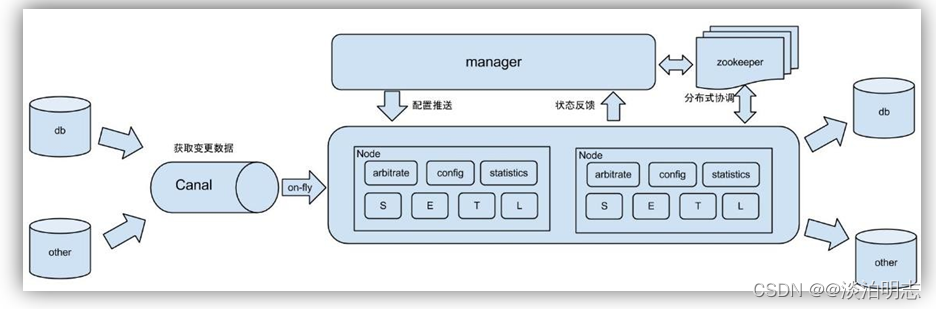

1）原始场景： 阿里 Otter 中间件的一部分，Otter 是阿里用于进行异地数据库之间的同步框架，Canal 是其中一部分。
2）常见场景：
-

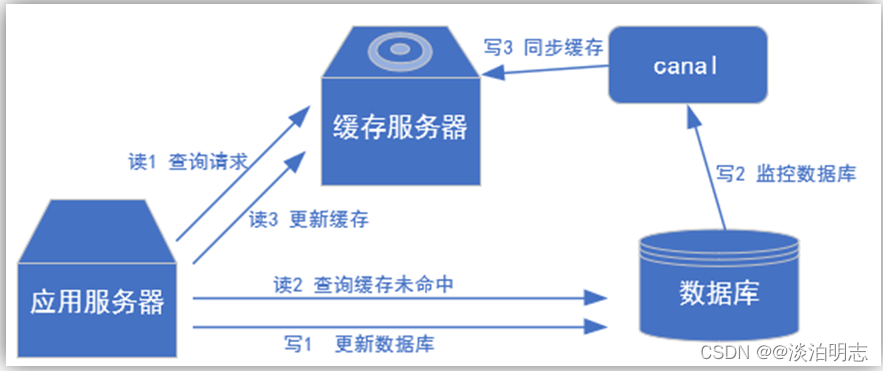

更新缓存
? 详细说明：当应用查询数据时，首先从缓存服务器中查询数据，如果缓存中没有就去数据库中查询。 在写入数据时，首先写入数据库，对数据库进行更新，然后写入监控数据库，最后同步缓存到缓存服务器中。
? 2.抓取业务表的新增变化数据，用于制作实时统计（我们就是这种场景）
2、MySQL的准备
2.1 创建数据库
2.2 创建数据库表
2.3 修改配置文件开启Binlog
[atguigu@hadoop102 module]$ sudo vim /etc/my.cnf
server-id=1
log-bin=mysql-bin
binlog_format=row
binlog-do-db=gmall-2021
注意：binlog-do-db 根据自己的情况进行修改，指定具体要同步的数据库，如果不配置，则表示所有数据库均开启Binlog
2.4 重启MySQL使配置生效
sudo systemctl restart mysqld
接着到/var/lib/mysql 目录下查看文件
[atguigu@hadoop102 lib]$ pwd
/var/lib
[atguigu@hadoop102 lib]$ sudo ls -l mysql
总用量 474152
-rw-r-----. 1 mysql mysql 56 8 月 7 2020 auto.cnf
drwxr-x---. 2 mysql mysql 4096 9 月 25 2020 azkaban
-rw-------. 1 mysql mysql 1680 8 月 7 2020 ca-key.pem
-rw-r--r--. 1 mysql mysql 1112 8 月 7 2020 ca.pem
drwxr-x--- 2 mysql mysql 4096 8 月 18 16:56 cdc_test
-rw-r--r--. 1 mysql mysql 1112 8 月 7 2020 client-cert.pem
-rw-------. 1 mysql mysql 1676 8 月 7 2020 client-key.pem
drwxr-x---. 2 mysql mysql 4096 9 月 25 2020 gmall_report
-rw-r----- 1 mysql mysql 1085 12 月 1 09:12 ib_buffer_pool
-rw-r-----. 1 mysql mysql 79691776 12 月 13 08:45 ibdata1
-rw-r-----. 1 mysql mysql 50331648 12 月 13 08:45 ib_logfile0
-rw-r-----. 1 mysql mysql 50331648 12 月 13 08:45 ib_logfile1
-rw-r----- 1 mysql mysql 12582912 12 月 13 08:45 ibtmp1
drwxr-x--- 2 mysql mysql 4096 9 月 22 15:30 maxwell
drwxr-x---. 2 mysql mysql 4096 8 月 12 2020 metastore
drwxr-x---. 2 mysql mysql 4096 9 月 22 15:43 mysql
-rw-r-----. 1 mysql mysql 154 12 月 13 08:45 mysql-bin.000001
-rw-r----- 1 mysql mysql 19 12 月 13 08:45 mysql-bin.index
srwxrwxrwx 1 mysql mysql 0 12 月 13 08:45 mysql.sock
-rw------- 1 mysql mysql 5 12 月 13 08:45 mysql.sock.lock
drwxr-x---. 2 mysql mysql 4096 8 月 7 2020 performance_schema
-rw-------. 1 mysql mysql 1680 8 月 7 2020 private_key.pem
-rw-r--r--. 1 mysql mysql 452 8 月 7 2020 public_key.pem
-rw-r--r--. 1 mysql mysql 1112 8 月 7 2020 server-cert.pem
-rw-------. 1 mysql mysql 1680 8 月 7 2020 server-key.pem
drwxr-x---. 2 mysql mysql 12288 8 月 7 2020 sys
drwxr-x--- 2 mysql mysql 4096 2 月 2 2021 test [atguigu@hadoop102 lib]$
2.5 测试Binlog是否开启
1、插入数据
INSERT INTO user_info VALUES('1001','zhangsan','male');
2、再次到/var/lib/mysql 目录下，查看index 文件的大小
[atguigu@hadoop102 lib]$ sudo ls -l mysql
总用量 474152
-rw-r-----. 1 mysql mysql 56 8 月 7 2020 auto.cnf
drwxr-x---. 2 mysql mysql 4096 9 月 25 2020 azkaban
-rw --. 1 mysql mysql 1680 8 月 7 2020 ca-key.pem
-rw-r--r--. 1 mysql mysql 1112 8 月 7 2020 ca.pem
drwxr-x--- 2 mysql mysql 4096 8 月 18 16:56 cdc_test
-rw-r--r--. 1 mysql mysql 1112 8 月 7 2020 client-cert.pem
-rw --. 1 mysql mysql 1676 8 月 7 2020 client-key.pem
drwxr-x---. 2 mysql mysql 4096 9 月 25 2020 gmall_report
-rw-r----- 1 mysql mysql 1085 12 月 1 09:12 ib_buffer_pool
-rw-r-----. 1 mysql mysql 79691776 12 月 13 08:45 ibdata1
-rw-r-----. 1 mysql mysql 50331648 12 月 13 08:45 ib_logfile0
-rw-r-----. 1 mysql mysql 50331648 12 月 13 08:45 ib_logfile1
-rw-r----- 1 mysql mysql 12582912 12 月 13 08:45 ibtmp1
drwxr-x--- 2 mysql mysql 4096 9 月 22 15:30 maxwell
drwxr-x---. 2 mysql mysql 4096 8 月 12 2020 metastore
drwxr-x---. 2 mysql mysql 4096 9 月 22 15:43 mysql
-rw-r-----. 1 mysql mysql 452 12 月 13 08:45 mysql-bin.000001
-rw-r----- 1 mysql mysql 19 12 月 13 08:45 mysql-bin.index
srwxrwxrwx 1 mysql mysql 0 12 月 13 08:45 mysql.sock
-rw------- 1 mysql mysql 5 12 月 13 08:45 mysql.sock.lock
drwxr-x---. 2 mysql mysql 4096 8 月 7 2020 performance_schema
-rw --. 1 mysql mysql 1680 8 月 7 2020 private_key.pem
-rw-r--r--. 1 mysql mysql 452 8 月 7 2020 public_key.pem
-rw-r--r--. 1 mysql mysql 1112 8 月 7 2020 server-cert.pem
-rw --. 1 mysql mysql 1680 8 月 7 2020 server-key.pem
drwxr-x---. 2 mysql mysql 12288 8 月 7 2020 sys
drwxr-x--- 2 mysql mysql 4096 2 月 2 2021 test
[atguigu@hadoop102 lib]$
2.6 赋权限
在MySQL中执行
mysql> set global validate_password_length=4; mysql> set global validate_password_policy=0;
mysql> GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO
'canal'@'%' IDENTIFIED BY 'canal' ;
3 Canal的下载和安装
3.1 下载并解压Jar包
下载链接 github下载
我们直接/2.资料下的 canal.deployer-1.1.2.tar.gz 拷贝到/opt/sortware 目录下，然后解压到/opt/module/canal 包下
注意canal解压后分散的，我们在指定解压目录的时候需要将canal
atguigu@hadoop102 software]$ mkdir /opt/module/canal
tar -zxvf canal.deployer-1.1.2.tar.gz -C /opt/module/cana
3.2 修改canal.properties的配置
[atguigu@hadoop102 conf]$ pwd
/opt/module/canal/conf
[atguigu@hadoop102 conf]$ vim canal.properties #################################################
######### common argument ############# #################################################
canal.id = 1 canal.ip = canal.port = 11111
canal.metrics.pull.port = 11112 canal.zkServers =
# flush data to zk canal.zookeeper.flush.period = 1000
canal.withoutNetty = false
# tcp, kafka, RocketMQ
canal.serverMode = tcp
# flush meta cursor/parse position to file
说明： 这个文件是 canal 的基本通用配置，canal 端口号默认就是 11111，修改 canal 的输出 model，默认 tcp，改为输出到kafka
? 多实例配置如果创建多个实例，通过前面 canal 架构，我们可以知道，一个 canal 服务中可以有多个instance，conf/下的每一个 example 即是一个实例，每个实例下面都有独立的配置文件。默认只有一个实例 example，如果需要多个实例处理不同的 MySQL 数据的话，直接拷贝出多个 example，并对其重新命名，命名和配置文件中指定的名称一致，然后修改canal.properties 中的 canal.destinations=实例 1，实例 2，实例 3。
#################################################
######### destinations ############# #################################################
canal.destinations = example
3.3 修改instance.properties
? 我们这里只读取一个 MySQL 数据，所以只有一个实例，这个实例的配置文件在conf/example 目录下
[atguigu@hadoop102 example]$ pwd
/opt/module/canal/conf/example
[atguigu@hadoop102 example]$ vim instance.properties
-
配置MySQL服务器地址
################################################# ## mysql serverId , v1.0.26+ will autoGen canal.instance.mysql.slaveId=20 # enable gtid use true/false canal.instance.gtidon=false # position info canal.instance.master.address=hadoop102:3306 -
配置连接 MySQL 的用户名和密码，默认就是我们前面授权的canal
# username/password canal.instance.dbUsername=canal canal.instance.dbPassword=canal canal.instance.connectionCharset = UTF-8 canal.instance.defaultDatabaseName =test # enable druid Decrypt database password canal.instance.enableDruid=false4 实时监控测试
4.1 TCP模式测试

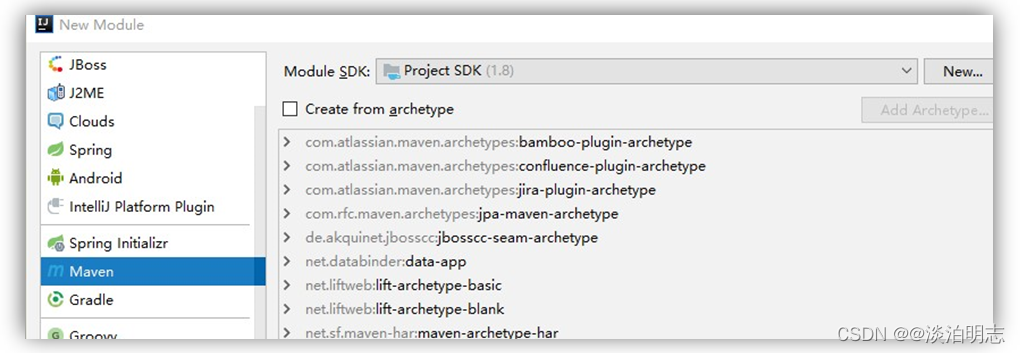

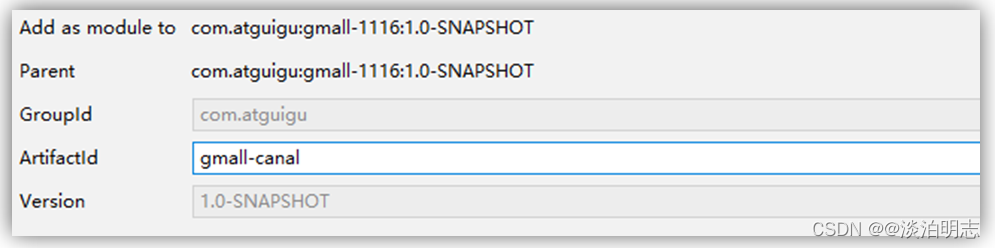

4.1.1 创建 gmall-canal项目
4.1.2 在gmall-canal模块中配置pom.xml
<dependencies>
<dependency>
<groupId>com.alibaba.otter</groupId>
<artifactId>canal.client</artifactId>
<version>1.1.2</version>
</dependency>
<dependency>
<groupId>org.apache.kafka</groupId>
<artifactId>kafka-clients</artifactId>
<version>2.4.1</version>
</dependency>
</dependencies>
4.1.3 通用监视类 CanalClient
-

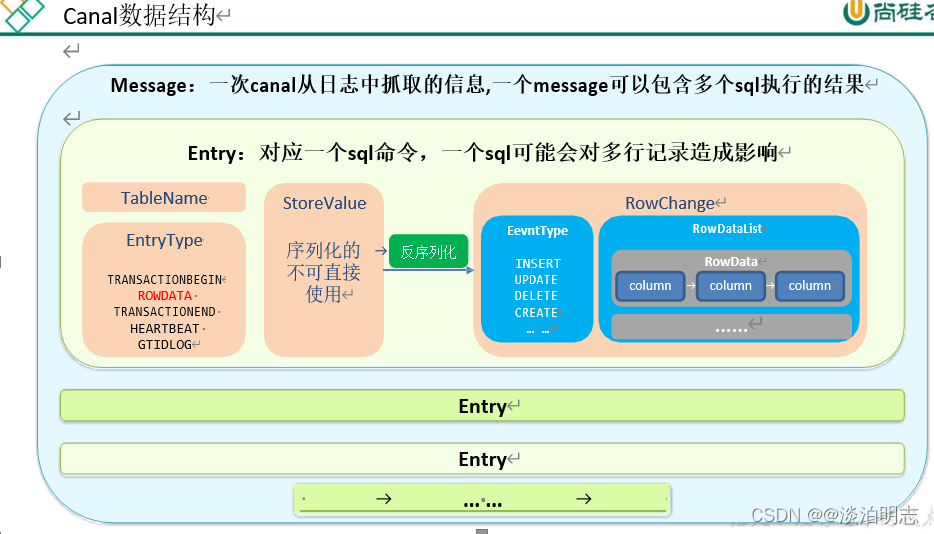

Canal封装的数据结构
-
在 gmall-canal 模块下创建 com.atguigu.app 包，并在包下创建 CanalClient（ java 代码）
import com.alibaba.fastjson.JSONObject; import com.alibaba.otter.canal.client.CanalConnector; import com.alibaba.otter.canal.client.CanalConnectors; import com.alibaba.otter.canal.protocol.CanalEntry; import com.alibaba.otter.canal.protocol.Message; import com.atguigu.constants.GmallConstants; import com.atguigu.utils.MyKafkaSender; import com.google.protobuf.ByteString; import com.google.protobuf.InvalidProtocolBufferException; import java.net.InetSocketAddress; import java.util.List; import java.util.Random; public class CanalClient { public static void main(String[] args) throws InvalidProtocolBufferException { //1.获取 canal 连接对象 CanalConnector canalConnector = CanalConnectors.newSingleConnector(new InetSocketAddress("hadoop102", 11111), "example", "", ""); while (true) { //2.获取连接 canalConnector.connect(); //3.指定要监控的数据库canalConnector.subscribe("gmall.*"); //4.获取 Message Message message = canalConnector.get(100); List<CanalEntry.Entry> entries = message.getEntries(); if (entries.size() <= 0) { System.out.println("没有数据，休息一会"); try { Thread.sleep(1000); } catch (InterruptedException e) { e.printStackTrace(); } } else { for (CanalEntry.Entry entry : entries) { //TODO 获取表名 String tableName = entry.getHeader().getTableName(); // TODO Entry 类型 CanalEntry.EntryType entryType = entry.getEntryType(); // TODO 判断 entryType 是否为 ROWDATA if (CanalEntry.EntryType.ROWDATA.equals(entryType)) { // TODO 序列化数据 ByteString storeValue = entry.getStoreValue(); // TODO 反序列化 CanalEntry.RowChange rowChange = CanalEntry.RowChange.parseFrom(storeValue); //TODO 获取事件类型 CanalEntry.EventType eventType = rowChange.getEventType(); //TODO 获取具体的数据 List<CanalEntry.RowData> rowDatasList = rowChange.getRowDatasList(); //TODO 遍历并打印数据 for (CanalEntry.RowData rowData : rowDatasList) { List<CanalEntry.Column> beforeColumnsList = rowData.getBeforeColumnsList(); JSONObject beforeData = new JSONObject(); for (CanalEntry.Column column beforeColumnsList) { beforeData.put(column.getName(),column.getValue()); JSONObject afterData = new JSONObject(); List<CanalEntry.Column> afterColumnsList = rowData.getAfterColumnsList(); for (CanalEntry.Column column : afterColumnsList) { afterData.put(column.getName(), column.getValue()); } System.out.println("TableName:" + tableName + ",EventType:" + eventType + ",After:" + beforeData + ",After:" + afterData); } } } } } } }
4.2 Kafka模式测试
-
修改 canal.properties 中 canal 的输出 model，默认 tcp，改为输出到kafka
################################################# ######### common argument ############# ################################################# canal.id = 1 canal.ip = canal.port = 11111 canal.metrics.pull.port = 11112 canal.zkServers = # flush data to zk canal.zookeeper.flush.period = 1000 canal.withoutNetty = false # tcp, kafka, RocketMQ canal.serverMode = kafka # flush meta cursor/parse position to file -
修改 Kafka 集群的地址
################################################## ######### MQ ############# ################################################## canal.mq.servers = hadoop102:9092,hadoop103:9092,hadoop104:9092 -
修改 instance.properties 输出到 Kafka 的主题以及分区数
# mq config canal.mq.topic=canal_test canal.mq.partitionsNum=1 # hash partition config #canal.mq.partition=0 #canal.mq.partitionHash=mytest.person:id,mytest.role:id注意：默认还是输出到指定 Kafka 主题的一个 kafka 分区，因为多个分区并行可能会打乱 binlog 的顺序， 如果要提高并行度， 首先设置 kafka 的分区数>1, 然后设置canal.mq.partitionHash 属性
-
启动Canal
[atguigu@hadoop102 example]$ cd /opt/module/canal/ [atguigu@hadoop102 canal]$ bin/startup.sh -
看到CanalLauncher 你表示启动成功，同时会创建 canal_test 主题
[atguigu@hadoop102 canal]$ jps 2269 Jps 2253 CanalLauncher [atguigu@hadoop102 canal]$ -
启动 Kafka 消费客户端测试，查看消费情况
[atguigu@hadoop102 kafka]$ bin/kafka-console-consumer.sh --bootstrap-server hadoop102:9092 --topic canal_test -
向 MySQL 中插入数据后查看消费者控制台
插入数据 INSERT INTO user_info VALUES('1001','zhangsan','male'),('1002','lisi','female'); kafka消费者控制台 {"data":[{"id":"1001","name":"zhangsan","sex":"male"},{"id":"1002 ","name":"lisi","sex":"female"}],"database":"gmall- 2021","es":1639360729000,"id":1,"isDdl":false,"mysqlType":{"id":" varchar(255)","name":"varchar(255)","sex":"varchar(255)"},"old":n ull,"sql":"","sqlType":{"id":12,"name":12,"sex":12},"table":"user _info","ts":1639361038454,"type":"INSERT"}
