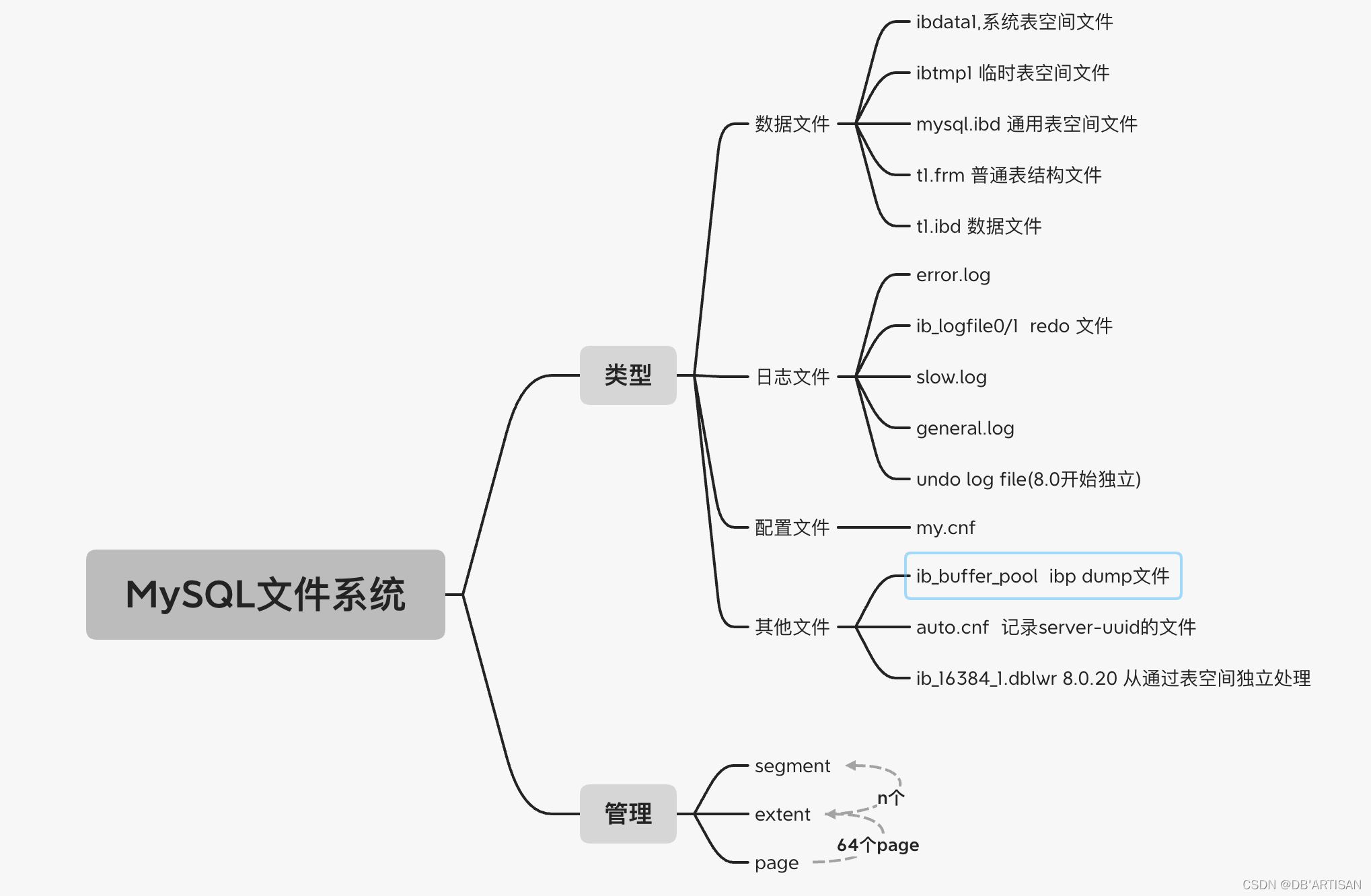

总体结构

在这里插入图片描述

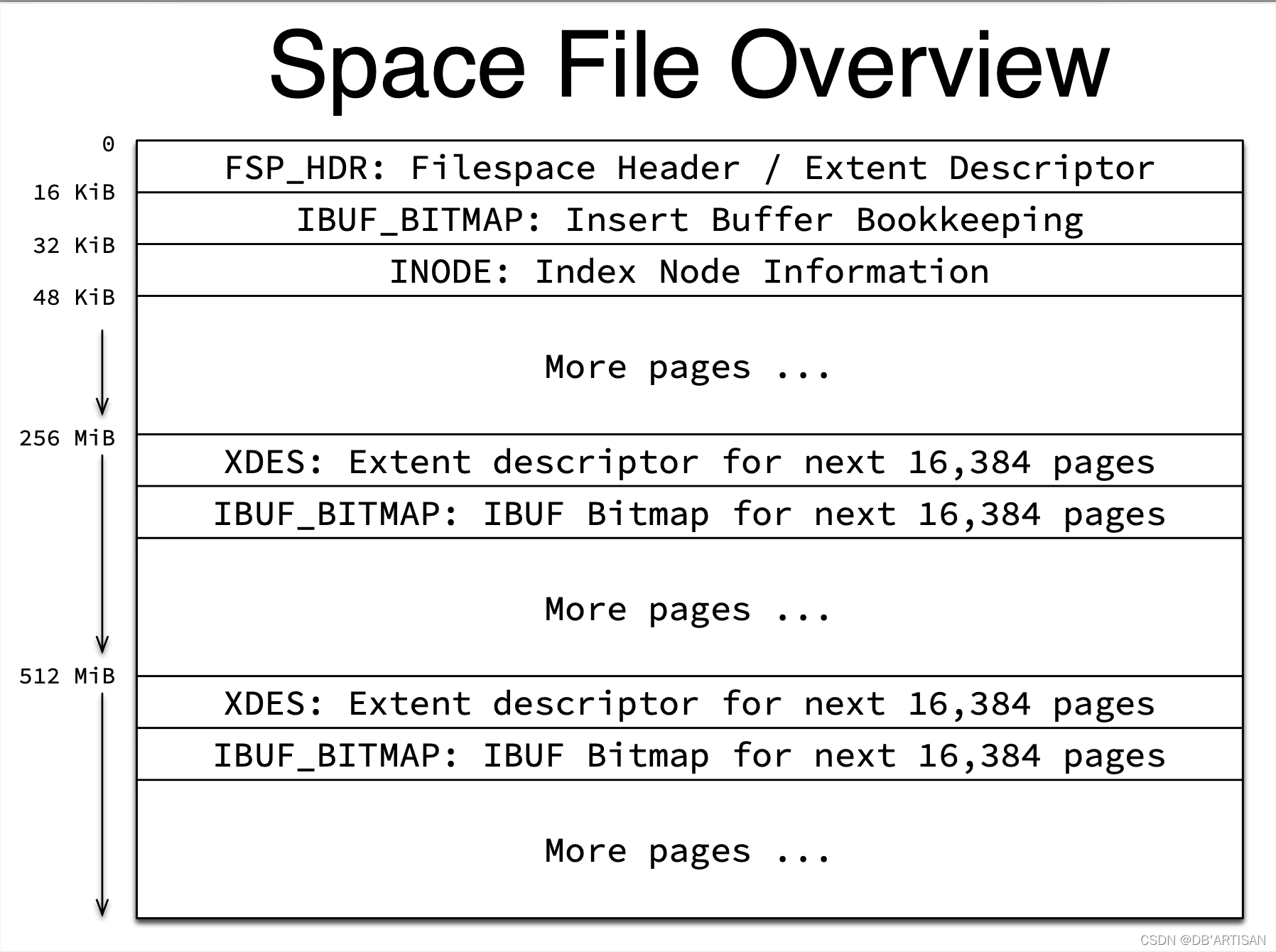

数据文件（space file）

图来源于https://github.com/jeremycole/innodb_diagrams
在这里插入图片描述
page 0,1,3 是预留的page

page0 FSP_HDR 描叙tablespace的基本信息和extend的基本信息

page1 insert buffer bitmap的基本信息

page2 是inode page

page3 index page 真实的数据信息

每256M都会有一个XDES

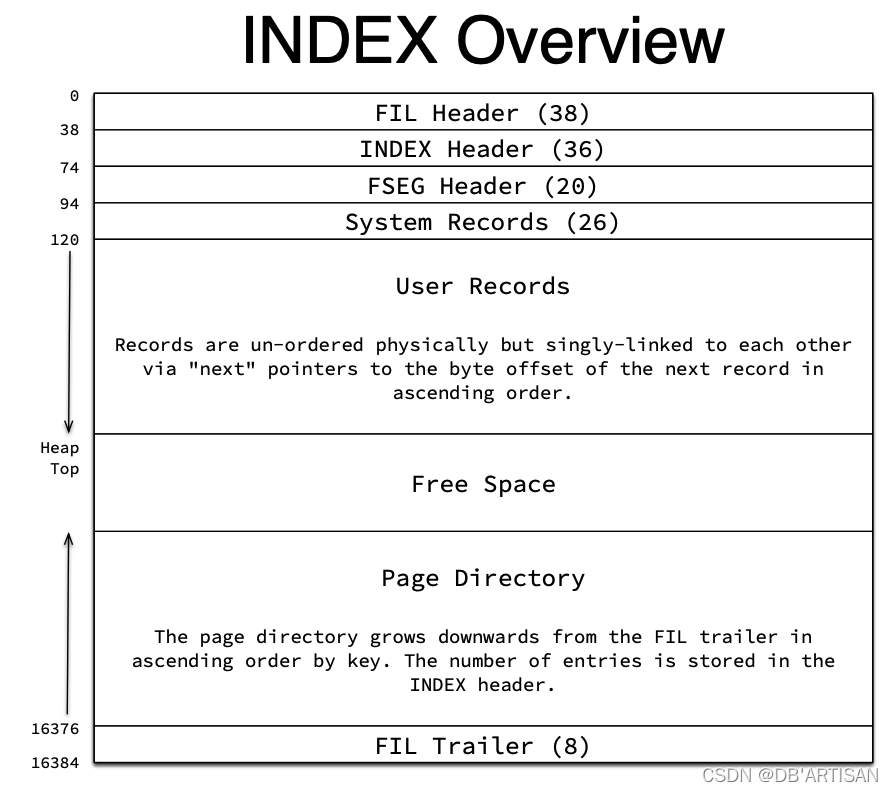

页（page）

在这里插入图片描述

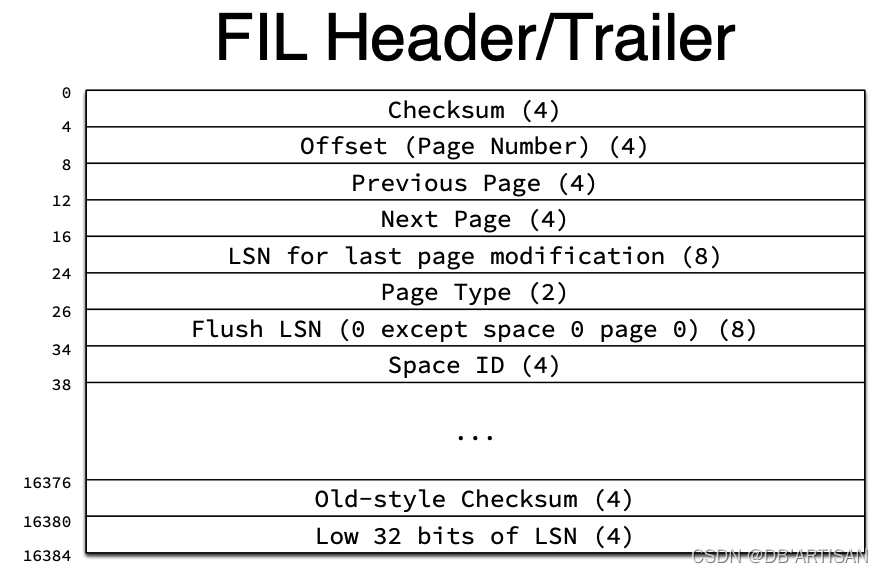

file header (38)

在这里插入图片描述

[root@dba-test-02 inno_space-main]# ./inno -f /data/mysql3307/data/musk/city.ibd -p 4
File path /data/mysql3307/data/musk/xxx.ibd path, page num 4
==========================block==========================
FIL Header:
CheckSum: 2426195884
Page number: 4
Previous Page: 4294967295
Next Page: 5
Page LSN: 23747813612
Page Type: 17855
Flush LSN: 0

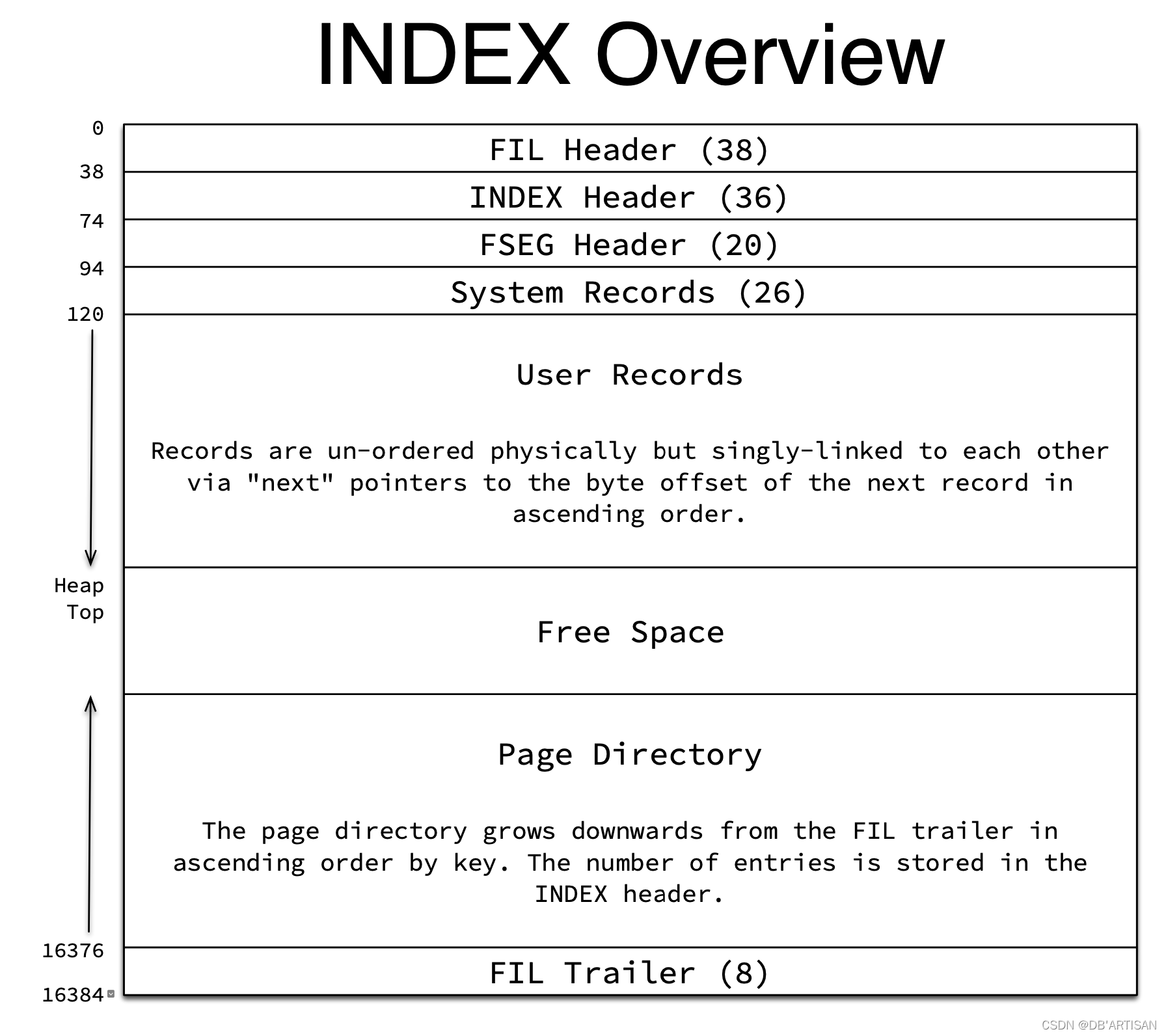

index header(36)

在这里插入图片描述

Index Header
Number of Directory Slots: 46
Garbage Space: 0
Number of Records: 181
Max Trx id: 0
Page level: 0
Index ID: 245

FSEG header(20) segment的基本信息

system Records(26)

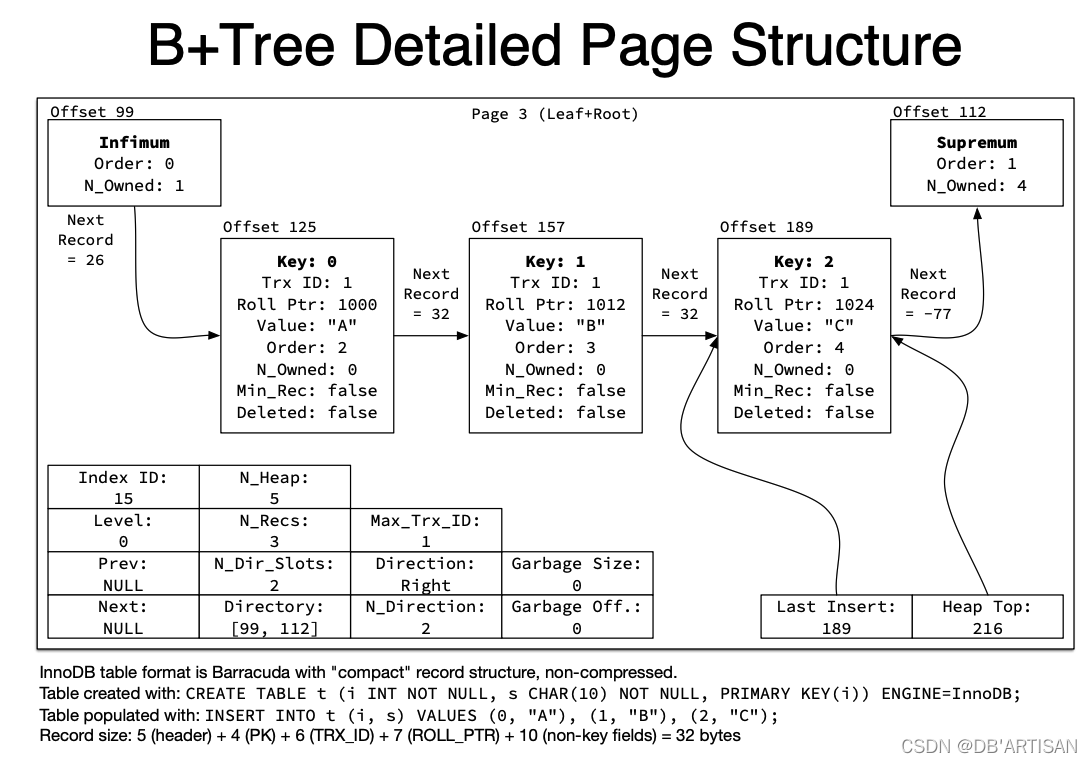

User Records

在这里插入图片描述
页里面的基本存储结构
infimum 逻辑的第一条记录；物理上的第一条记录
supremum 逻辑的最后一条记录；物理上的第二条记录

测试：
mysql> create table t(i int not null, s char(10) not null,primary key(i));
Query OK, 0 rows affected (0.01 sec)

mysql> insert into t (i,s) values(1,‘A’),(1,‘B’),(2,‘C’);
Query OK, 3 rows affected (0.00 sec)
Records: 3 Duplicates: 0 Warnings: 0

使用innlock：https://github.com/gaopengcarl/innblock

[root@dba-test-02 innblock-master]# ./innblock /data/mysql3307/data/musk/t.ibd 3 16
----------------------------------------------------------------------------------------------------
Welcome to use this block analyze tool:
[Author]:gaopeng [Blog]:blog.itpub.net/7728585/abstract/1/ [QQ]:22389860
[Review]:yejinrong@zhishutang [Blog]:imysql.com [QQ]:4700963
----------------------------------------------------------------------------------------------------
==== Block base info ====
block_no:3          space_id:190          index_id:246
slot_nums:2         heaps_rows:5          n_rows:3
heap_top:219        del_bytes:0           last_ins_offset:192
page_dir:2          page_n_dir:2
leaf_inode_space:190        leaf_inode_pag_no:2
leaf_inode_offset:242
no_leaf_inode_space:190     no_leaf_inode_pag_no:2
no_leaf_inode_offset:50
last_modify_lsn:23747828697
page_type:B+_TREE level:0
==== Block list info ====
-----Total used rows:5 used rows list(logic):
(1) INFIMUM record offset:99 heapno:0 n_owned 1,delflag:N minflag:0 rectype:2
(2) normal record offset:126 heapno:2 n_owned 0,delflag:N minflag:0 rectype:0
(3) normal record offset:159 heapno:3 n_owned 0,delflag:N minflag:0 rectype:0
(4) normal record offset:192 heapno:4 n_owned 0,delflag:N minflag:0 rectype:0
(5) SUPREMUM record offset:112 heapno:1 n_owned 4,delflag:N minflag:0 rectype:3
-----Total used rows:5 used rows list(phy):
(1) INFIMUM record offset:99 heapno:0 n_owned 1,delflag:N minflag:0 rectype:2
(2) SUPREMUM record offset:112 heapno:1 n_owned 4,delflag:N minflag:0 rectype:3
(3) normal record offset:126 heapno:2 n_owned 0,delflag:N minflag:0 rectype:0
(4) normal record offset:159 heapno:3 n_owned 0,delflag:N minflag:0 rectype:0
(5) normal record offset:192 heapno:4 n_owned 0,delflag:N minflag:0 rectype:0
-----Total del rows:0 del rows list(logic):
-----Total slot:2 slot list:
(1) SUPREMUM slot offset:112 n_owned:4
(2) INFIMUM slot offset:99 n_owned:1

详细的解释：http://blog.itpub.net/7728585/viewspace-2145616/

使用inno对比：

[root@dba-test-02 inno_space-main]# ./inno  -f /data/mysql3307/data/musk/t.ibd   -p 3 -c show-records
File path /data/mysql3307/data/musk/t.ibd path, page num 3
==========================block==========================
FIL Header:
CheckSum: 984458749
Page number: 3
Previous Page: 4294967295
Next Page: 4294967295
Page LSN: 23747828697
Page Type: 17855
Flush LSN: 0

Index Header
Number of Directory Slots: 2
Garbage Space: 0
Number of Records: 3
Max Trx id: 0
Page level: 0
Index ID: 246
infimum 99
supremum 112
heap no 0
rec status 2
heap no 2
rec status 0
heap no 3
rec status 0
heap no 4
rec status 0
heap no 1
rec status 3

Free space

Page directory

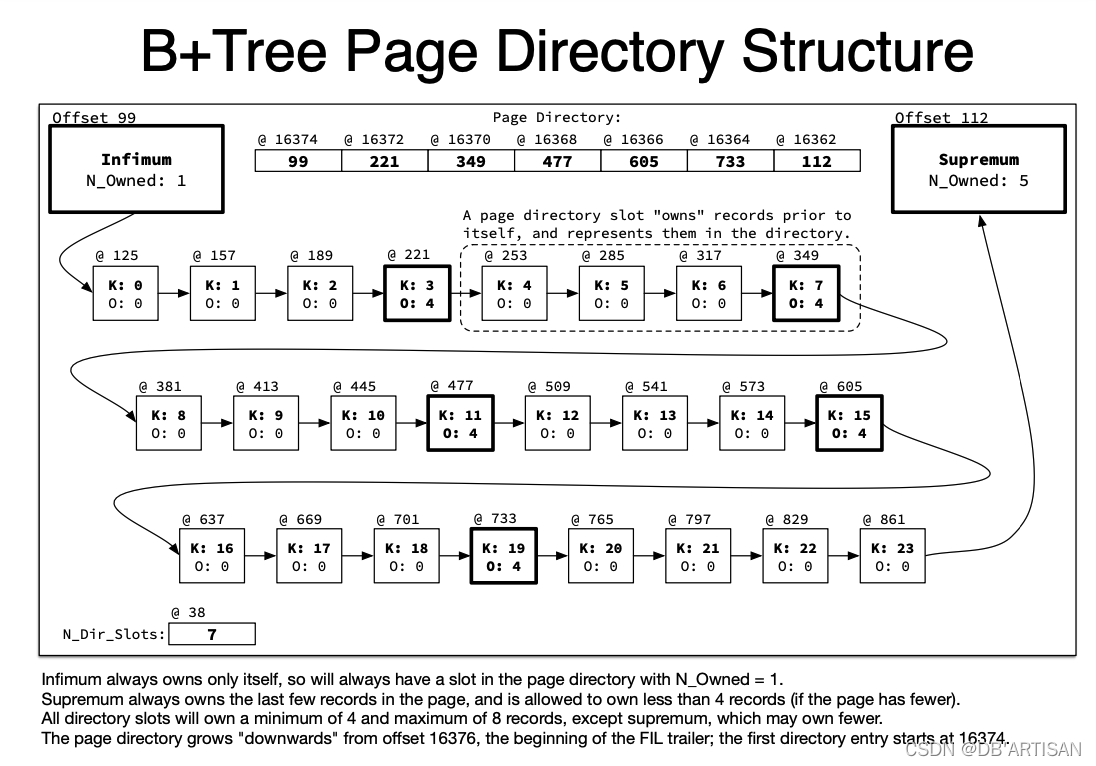

slot list，管理对应的数据，同上面的o_owner -----Total slot:2 slot list
在这里插入图片描述
上面的page directory的一个数组记录了每个slot的偏移量

file trailer(8)

同header ,主要进行checksum

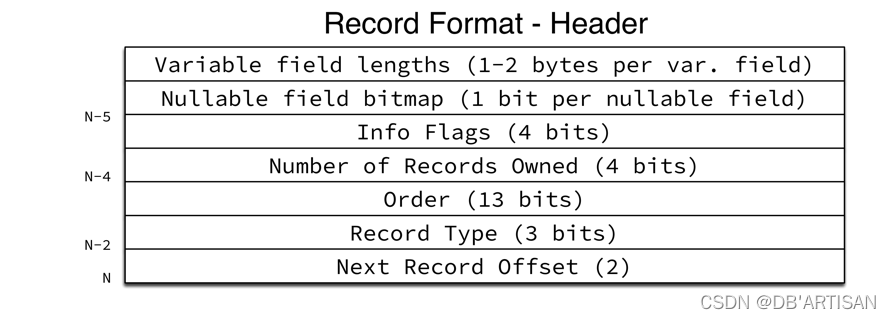

行长度的计算：

在这里插入图片描述
可以看到第一行记录的：33B
计算如下：
固定长度头的6B = 2=1B +1B(1 char field) （（4+4）/8）+ (（13+3）/8)
为空的bitmap 1B 上面见的表有两个可为null的字段，故需要1bits ,使用一个大B
可变长度 2B 每个可变长度至少1B，如果超过255字节，则需要2B
主键： 4B int类型 4B
db_trx_id. 6B
db_roll_ptr. 7B
