Redis(五). 运行机制

1.数据库

1.1 数据库结构

每一个数据库的结构 如下

/* Redis database representation. There are multiple databases identified
 * by integers from 0 (the default database) up to the max configured
 * database. The database number is the 'id' field in the structure. */
typedef struct redisDb {
    dict *dict;                 /* The keyspace for this DB */   保存着数据库中的所有键值对数据 键空间（key space）
    dict *expires;              /* Timeout of keys with a timeout set */   保存着键的过期信息
    dict *blocking_keys;        /* Keys with clients waiting for data (BLPOP)*/ 实现列表阻塞原语，如 BLPOP
    dict *ready_keys;           /* Blocked keys that received a PUSH */
    dict *watched_keys;         /* WATCHED keys for MULTI/EXEC CAS */  用于实现 WATCH 命令
    int id;                     /* Database ID */  保存着数据库以整数表示的号码
    long long avg_ttl;          /* Average TTL, just for stats */
    unsigned long expires_cursor; /* Cursor of the active expire cycle. */
    list *defrag_later;         /* List of key names to attempt to defrag one by one, gradually. */
    clusterSlotToKeyMapping *slots_to_keys; /* Array of slots to keys. Only used in cluster mode (db 0). */
} redisDb;

1.2 切换数据库 id

id 域来了解自己正在使用的是哪个数据库，不用指针来一个个判断

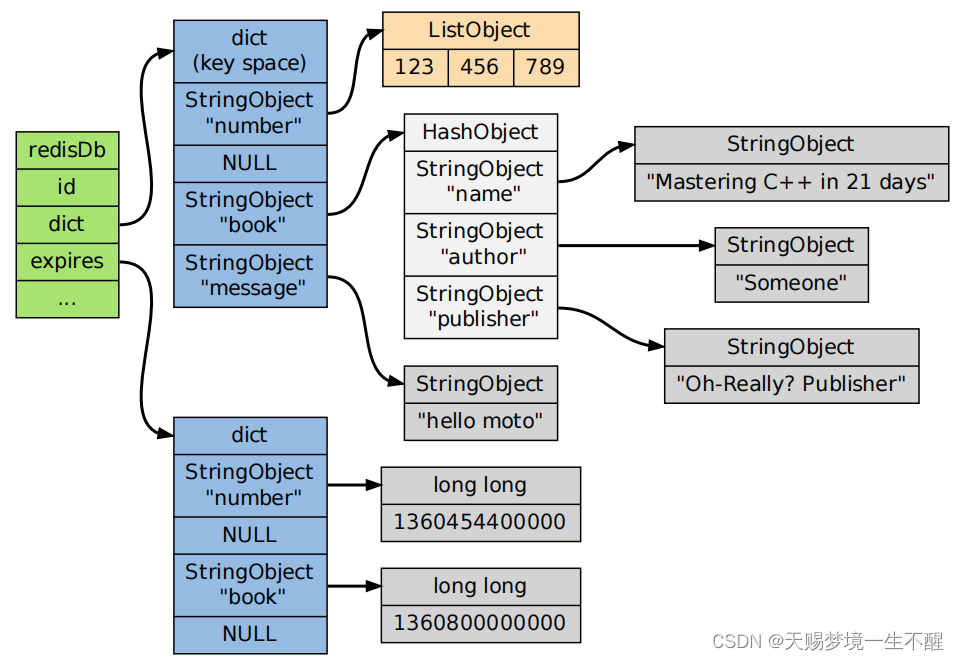

1.3 数据库键空间

因为 Redis 是一个键值对数据库（key-value pairs database），所以它的数据库本身也是一个字典（俗称 key space）

1.4 键的过期时间

127.0.0.1:6379> setex mykey 10 1111  //设置过期时间
OK
127.0.0.1:6379> ttl mykey
(integer) 5
127.0.0.1:6379> get mykey
(nil)

1.5 过期时间的保存

redisDb 结构的 expires 字典里

typedef struct redisDb {
// ...
dict *expires;  //用字典保存   value 存储的是到期时间
// ...
} redisDb;

1.6 设置过期时间

Redis 有四个命令可以设置键的生存时间（可以存活多久）和过期时间（什么时候到期）：
? EXPIRE 以秒为单位设置键的生存时间；
? PEXPIRE 以毫秒为单位设置键的生存时间；
? EXPIREAT 以秒为单位，设置键的过期 UNIX 时间戳；
? PEXPIREAT 以毫秒为单位，设置键的过期 UNIX 时间戳。

虽然有那么多种不同单位和不同形式的设置方式，但是 expires 字典的值只保存“以毫秒为单位的过期 UNIX 时间戳

1.7 过期键的判断

通过 expires 字典，可以用以下步骤检查某个键是否过期：

1. 检查键是否存在于 expires 字典：如果存在，那么取出键的过期时间；
2. 检查当前 UNIX 时间戳是否大于键的过期时间：如果是的话，那么键已经过期；否则，键未过期。

1.8 过期键的删除

1.定时删除，定时事件，到达过期时间时，事件执行删除；内存友好，CPU不友好，效率较低
2.惰性删除：每次取出时，判断时间，若过期，则删除；内存不友好，过期键不被访问长期占用内存
3.定期删除：定时任务一样对expires 字典检测，删除过期；折中策略，每隔一段时间执行删除任务，时间可控，减少CPU时间占用

Redis 使用惰性删除 + 定期删除 相互配合

1.9 过期键的惰性删除策略

写请求 ->判断是不是过期,过期删除 —> 在执行命令

读请求-> 判断是不是过期,过期删除 --> 过期是nil /返回value

1.10 过期键的定期删除策略

定期删除由 redis.c/activeExpireCycle 函数执行，函数在规定的时间限制内，尽可能地遍历各个数据库的 expires 字典，随机地检查一部分键的过期时间，并删除其中的过期键；

1.11 过期键对 AOF 、RDB 和复制的影响

RDB文件 ：

在创建新的 RDB 文件时，程序会对键进行检查，过期的键不会被写入到更新后的 RDB 文件中。因此，过期键对更新后的 RDB 文件没有影响。

AOF文件 ：

先不做处理。当过期键被惰性删除、或者定期删除之后，程序会向 AOF 文件追加一条 DEL 命令，来显式地记录该键已被删除

AOF重写 ：

和 RDB 文件类似，当进行 AOF 重写时，程序会对键进行检查，过期的键不会被保存到重写后的 AOF 文件。因此，过期键对重写后的 AOF 文件没有影响。

集群复制：

过期键的删除由主节点统一控制

• 如果服务器是主节点，那么它在删除一个过期键之后，会显式地向所有附属节点发送一个 DEL 命令
• 服务器是附属节点，请求主节点删除，当接到从主节点发来的 DEL 命令之后，附属节点才会真正的将过期键删除掉

1.12 数据库收缩扩容

规则个前面说的数据结构字典完全一样

2.RDB

Redis 以数据结构的形式将数据维持在内存中，为了让这些数据在 Redis 重启之后仍然可用，Redis 分别提供了 RDB 和 AOF 两种持久化模式

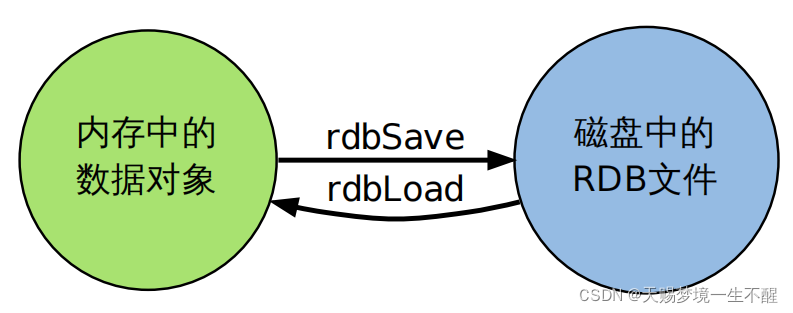

在 Redis 运行时，RDB 程序将当前内存中的数据库快照保存到磁盘文件中，在 Redis 重启动时，RDB 程序可以通过载入 RDB 文件来还原数据库的状态

2.1 保存

SAVE 和 BGSAVE 两个命令都会调用 rdbSave 函数，但它们调用的方式各有不同：

? SAVE 直接调用 rdbSave ，阻塞 Redis 主进程，直到保存完成为止。在主进程阻塞期间，服务器不能处理客户端的任何请求。SAVE 执行时新的SAVE 、BGSAVE 或 BGREWRITEAOF 调用都不会产生任何作用，服务器会检查 BGSAVE 是否正在执行当中，如果是的话，服务器就不调用 rdbSave ，而是向客户端返回一个出错信息，告知在 BGSAVE 执行期间，不能执行SAVE 。

? BGSAVE 则 fork 出一个子进程，子进程负责调用 rdbSave ，并在保存完成之后向主进程发送信号，通知保存已完成。因为 rdbSave 在子进程被调用，所以 Redis 服务器在BGSAVE 执行期间仍然可以继续处理客户端的请求。当 BGSAVE 正在执行时，调用新 BGSAVE 命令的客户端会收到一个出错信息，告知 BGSAVE 已经在执行当中。

2.2载入

Redis 服务器启动时，rdbLoad 函数就会被执行，它读取 RDB 文件，并将文件中的数据库数据载入到内存中；

等到载入完成之后，服务器才会开始正常处理所有命令。只有 PUBLISH 、SUBSCRIBE 、PSUBSCRIBE 、UNSUBSCRIBE 、PUNSUBSCRIBE 五个命令的请求会被正确地处理，其他的错误

注：发布与订阅功能和其他数据库功能是完全隔离的，前者不写入也不读取数据库，所以在服务器载入期间，订阅与发布功能仍然可以正常使用，而不必担心对载入数据的完整性产生影响

AOF 文件的保存频率通常要高于 RDB 文件保存的频率，那么程序优先使用 AOF 文件来还原数据。只有在 AOF 功能未打开的情况下，Redis 才会使用 RDB 文件来还原数据；

2.3 RDB 文件结构

3.AOF

AOF 则以协议文本的方式，将所有对数据库进行过写入的命令（及其参数）记录到 AOF文件，以此达到记录数据库状态的目的;(逻辑备份类似)

3.1 AOF 命令同步

在客户端执行命令

127.0.0.1:6379[2]> lpush mylist 11 22 33
(integer) 3
127.0.0.1:6379[2]> keys *
1) "mylist"
127.0.0.1:6379[2]> lpop mylist
"33"
127.0.0.1:6379[2]> lpush mylist 33333
(integer) 3
127.0.0.1:6379[2]>

对数据库有修改的写入命令就会被同步到 AOF 文件中：

lpush mylist 11 22 33
lpop mylist
lpush mylist 33333

的四个命令在 AOF 文件中就实际保存如下：

*6  //本条指令/参数 6个 字符串 组成
$5 //一条指令5 个字符
RPUSH    //第1个
$6 //一条指令6 个字符
mylist      //第2个
$1  // 一条指令1个字符
1        //第3个
$1  // 一条指令1个字符
2       //第4个
$1  // 一条指令1个字符
3       //第5个
$1
4       //第6个

*2//本条指令 2个 字符串 组成
$4 //一条指令4 个字符
LPOP    //第1个
$6 //一条指令6 个字符
mylist    //第2个

*3 //本条指令 3个 字符串 组成
$4  //一条指令4 个字符
LPUSH
$4  //一条指令6 个字符
mylist
$5
33333

AOF 文件写入三个步骤

• 命令传播：Redis 将执行完的命令、命令的参数、命令的参数个数等信息发送到 AOF 程序中。
• 缓存追加：AOF 程序根据接收到的命令数据，将命令转换为网络通讯协议的格式，然后将协议内容追加到服务器的 AOF 缓存中。
• 文件写入和保存：AOF 缓存中的内容被写入到 AOF 文件末尾，如果设定的 AOF 保存条件被满足的话，fsync 函数或者 fdatasync 函数会被调用，将写入的内容真正地保存到磁盘中。

3.2 命令传播

当一个 Redis 客户端需要执行命令时，它通过网络连接，将协议文本发送给 Redis 服务器

SET KEY VALUE
"*3\r\n$3\r\nSET\r\n$3\r\nKEY\r\n$5\r\nVALUE\r\n"

3.3 缓存追加

当命令被传播到 AOF 程序之后，程序会根据命令以及命令的参数，将命令从字符串对象转换回原来的协议文本;它会被追加到 redis.h/redisServer 结构的 aof_buf 末尾

3.4 文件写入和保存

执行以下两个工作：

• WRITE：根据条件，将 aof_buf 中的缓存写入到 AOF 文件。

• SAVE：根据条件，调用 fsync 或 fdatasync 函数，将 AOF 文件保存到磁盘中。

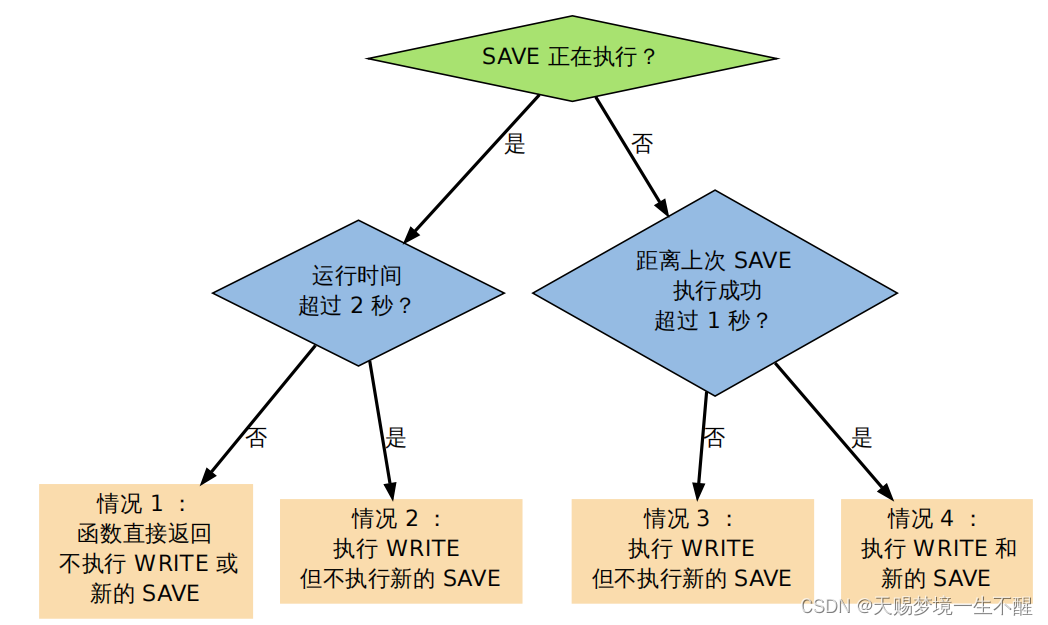

3.5 AOF 保存模式

1. AOF_FSYNC_NO ：不保存。
2. AOF_FSYNC_EVERYSEC ：每一秒钟保存一次。
3. AOF_FSYNC_ALWAYS ：每执行一个命令保存一次。

3.6 AOF 文件的读取和数据还原

Redis 读取 AOF 文件并还原数据库的详细步骤如下：

1. 创建一个不带网络连接的伪客户端（fake client）。
2. 读取 AOF 所保存的文本，并根据内容还原出命令、命令的参数以及命令的个数。
3. 根据命令、命令的参数和命令的个数，使用伪客户端执行该命令。
4. 执行 2 和 3 ，直到 AOF 文件中的所有命令执行完毕。

3.7 AOF 重写

AOF 文件通过同步 Redis 服务器所执行的命令，从而实现了数据库状态的记录，但是，这种同步方式会造成一个问题：随着运行时间的流逝，AOF 文件会变得越来越大；

RPUSH list 1 2 3 4 // [1, 2, 3, 4]
RPOP list // [1, 2, 3]
LPOP list // [2, 3]
LPUSH list 1 // [1, 2, 3]

被频繁操作的键，对它们所调用的命令可能有成百上千、甚至上万条；AOF 文件的体积就会急速膨胀；

如果我们要保存这个列表的当前状态，并且尽量减少所使用的命令数，那么最简单的方式不是去 AOF 文件上分析前面执行的四条命令，而是直接读取 list 键在数据库的当前值，然后用一条 RPUSH 1 2 3 命令来代替前面的四条命令；

3.8 AOF 后台重写

Redis 不希望 AOF 重写造成服务器无法处理请求，所以Redis 决定将 AOF 重写程序放到（后台）子进程里执行，这样处理的最大好处是

• 子进程进行 AOF 重写期间，主进程可以继续处理命令请求
• 子进程带有主进程的数据副本，使用子进程而不是线程，可以在避免锁的情况下，保证数据的安全性

问题：新的命令可能对现有的数据进行修改，这会让当前数据库的数据和重写后的AOF 文件中的数据不一致

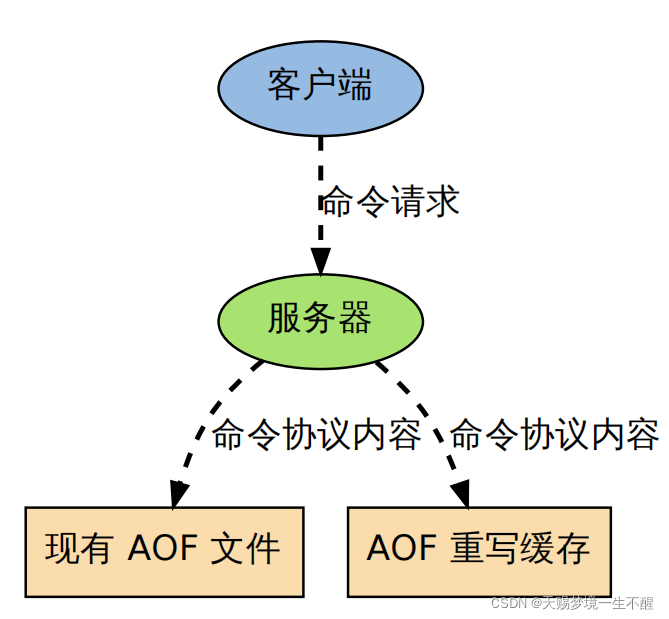

解决：Redis 主进程在接到新的写命令之后，除了会将这个写命令的协议内容追加到现有的 AOF文件之外，还会追加到这个缓存中；

3.9 AOF重写触发条件

• 调用 BGREWRITEAOF 手动触发。

查以下条件是否全部满足，如果是的话，就会触发自动的 AOF 重写：

1. 没有 BGSAVE 命令在进行。
2. 没有 BGREWRITEAOF 在进行。
3. 当前 AOF 文件大小大于 server.aof_rewrite_min_size （默认值为 1 MB）。
4. 当前 AOF 文件大小和最后一次 AOF 重写后的大小之间的比率大于等于指定的增长百分比。（默认增长百分比为 100%）

4. 事件

处理文件事件：在多个客户端中实现多路复用，接受它们发来的命令请求，并将命令的执行结果返回给客户端。

时间事件：实现服务器常规操作（server cron job）

4.1 文件事件

多个客户端通过套接字连接到 Redis 服务器中，但只有在套接字可以无阻塞地进行读或者写时，服务器才会和这些客户端进行交互。

Redis 将这类因为对套接字进行多路复用而产生的事件称为文件事件（file event），文件事件可以分为读事件和写事件两类

读事件

读事件标志着客户端命令请求的发送状态。

• 当客户端只是连接到服务器，但并没有向服务器发送命令时，该客户端的读事件就处于等待状态。

• 当客户端给服务器发送命令请求，并且请求已到达时（相应的套接字可以无阻塞地执行读操作），该客户端的读事件处于就绪状态。

客户端 X 向服务器发送命令请求，并且命令请求已到达时，客户端 X 的读事件状态变为就绪

写事件

写事件标志着客户端对命令结果的接收状态

一个写事件会在两种状态之间切换：

• 当服务器有命令结果需要返回给客户端，但客户端还未能执行无阻塞写，那么写事件处于等待状态。

• 当服务器有命令结果需要返回给客户端，并且客户端可以进行无阻塞写，那么写事件处于就绪状态。

示例：服务器正等待客户端 X 变得可写，从而将命令的执行结果返回给它

当命令执行结果被传送回客户端之后，客户端和写事件之间的关联会被解除（只剩下读事件）

4.2 时间事件

时间事件记录着那些要在指定时间点运行的事件，多个时间事件以无序链表的形式保存在服务器状态中

• when ：以毫秒格式的 UNIX 时间戳为单位，记录了应该在什么时间点执行事件处理函数
• timeProc ：事件处理函数 (根据返回值判读是否是一次事件，处理一次的事件执行完成之后就会被删除不在执行，否则的话更新when 下次继续执行)
• next ： 下一个时间事件

4.3 时间事件应用实例：服务器常规操作

redis.c/serverCron 执行内容；每隔 10 毫秒就会被运行一次；而具体的间隔可以由用户自己调整

• 更新服务器的各类统计信息，比如时间、内存占用、数据库占用情况等
• 清理数据库中的过期键值对。
• 对不合理的数据库进行大小调整。
• 关闭和清理连接失效的客户端。
• 尝试进行 AOF 或 RDB 持久化操作。
• 如果服务器是主节点的话，对附属节点进行定期同步。
• 如果处于集群模式的话，对集群进行定期同步和连接测试;

4.4 事件的执行与调度

Redis 里面的两种事件呈合作关系，它们之间包含以下三种属性：

• 一种事件会等待另一种事件执行完毕之后，才开始执行，事件之间不会出现抢占
• 事件处理器先处理文件事件（处理命令请求），再执行时间事件（调用 serverCron）
• 文件事件的等待时间（类 poll 函数的最大阻塞时间），由距离到达时间最短的时间事件决定；

文件事件的优先级高(客户端的连接一般)，事件是串行的，所以会等待文件事件结束才会执行，所以调度的时候会等待文件事件执行完成之后在执行，所以有时候比约定的时间要晚一点；

5.服务器和客户端

启动 Redis 服务器，到服务器可以接受外来客户端的网络连接这段时间，Redis 需要执行一系列初始化操作；

• 初始化服务器全局状态。
• 载入配置文件。
• 创建 daemon 进程。
• 初始化服务器功能模块。
• 载入数据。
• 开始事件循环。

5.1 初始化服务器全局状态

服务器中的所有数据库；命令表；事件状态；服务器的网络连接信息：套接字地址、端口，以及套接字描述符；所有已连接客户端的信息；Lua 脚本的运行环境；实现订阅与发布（pub/sub）功能所需的数据结构；日志（log）和慢查询日志（slowlog）；数据持久化（AOF 和 RDB）的配置和状态；服务器配置选项；统计信息；程序创建一个 redisServer 结构的实例变量 server 用作服务器的全局状态，并将server 的各个属性初始化为默认值。

5.2载入配置文件

程序为 server 变量（也即是服务器状态）的各个属性设置了默认值，但这些默认值有时候并不是最合适的；

• 用户可能想使用 AOF 持久化，而不是默认的 RDB 持久化。
• 用户可能想用其他端口来运行 Redis ，以避免端口冲突。
• 用户可能不想使用默认的 16 个数据库，而是分配更多或更少数量的数据库。
• 用户可能想对默认的内存限制措施和回收策略做调整

5.3创建 daemon 进程

Redis 默认以 daemon 进程的方式运行；当服务器初始化进行到这一步时，程序将创建 daemon 进程来运行 Redis ，并创建相应的 pid文件

5.4初始化服务器功能模块

为 server 变量的数据结构子属性分配内存 ；初始化这些数据结构

初始化 Redis 进程的信号功能；初始化日志功能；初始化客户端功能；初始化共享对象；初始化数据库；初始化网络连接；初始化各个统计变量；完成这一步之后，服务器打印出 Redis 的 ASCII LOGO 、服务器版本等信息，表示所有功能模块已经就绪，可以等待被使用了

5.5载入数据

程序需要将持久化在 RDB 或者 AOF 文件里的数据，载入到服务器进程里面；服务器打印出一段载入完成信息：

[6717] 22 Feb 11:59:14.830 * DB loaded from disk: 0.068 seconds

5.6开始事件循环

[6717] 22 Feb 11:59:14.830 * The server is now ready to accept connections on port 6379

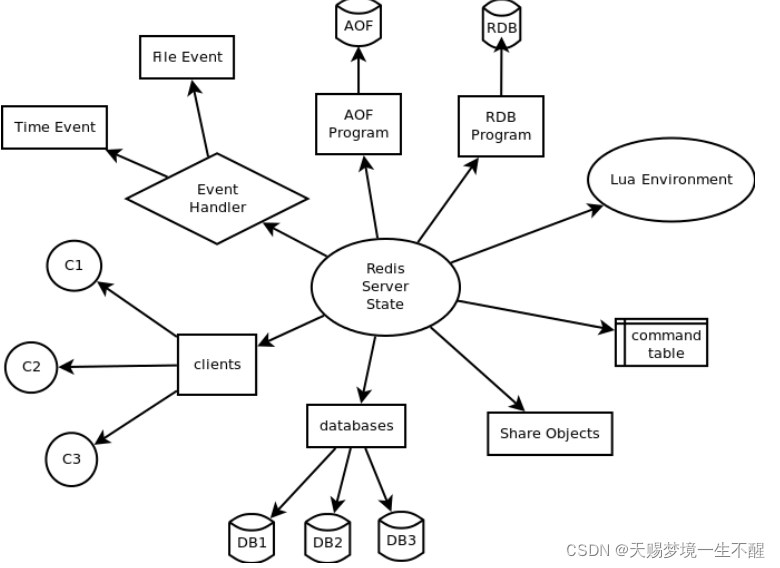

以下是初始化完成之后，服务器状态和各个模块之间的关系图
