PowerDesigner是Sybase公司的CASE工具集，使用它可以方便地对管理信息系统进行分析设计，它几乎包括了数据库模型设计的全过程。利用PowerDesigner可以制作数据流程图、概念数据模型、物理数据模型，可以生成多种客户端开发工具的应用程序，还可为数据仓库制作结构模型，也能对团队设计模型进行控制。它可与许多流行的数据库设计软件，例如：PowerBuilder，Delphi，VB等相配合使用来缩短开发时间和使系统设计更优化。
一、利用PowerDesigner反向生成PDM文件
前提：需要导出你的数据库SQL文件
在 Navicat 中打开数据库，鼠标右击数据库，选择“转储SQL文件”——选择“仅结构”
第二步开始操作PowerDesigner:

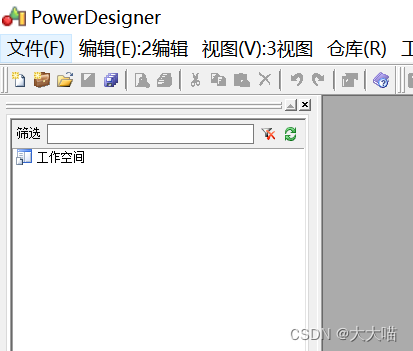

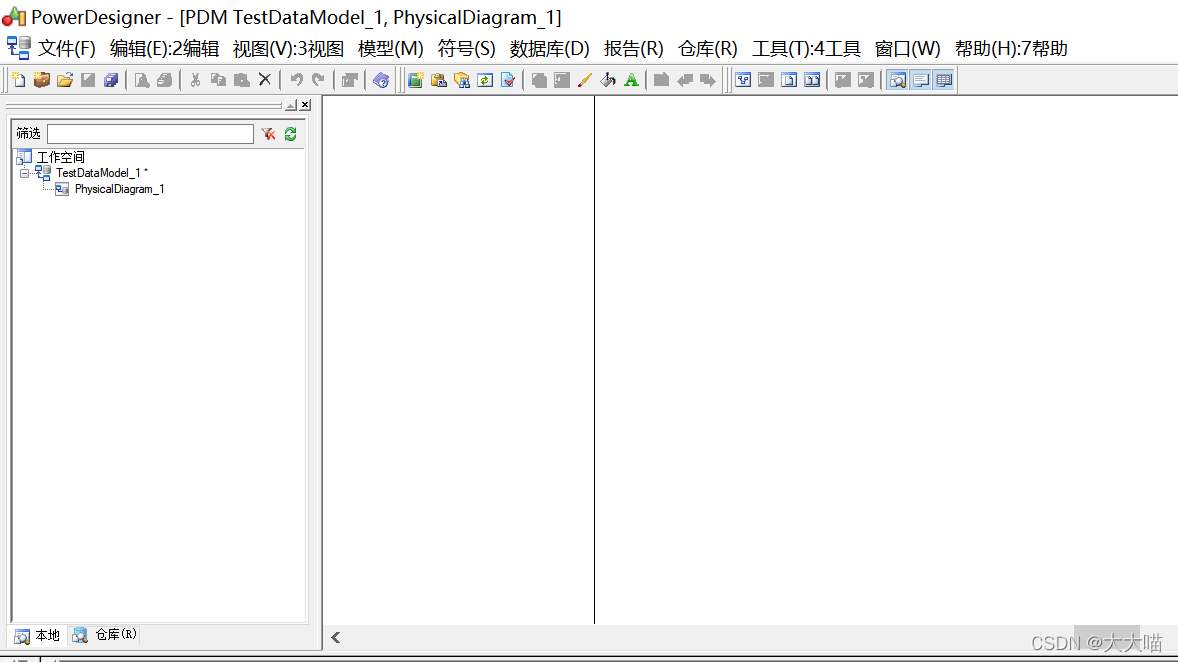

汉化之后的 PowerDesigner 打开界面：

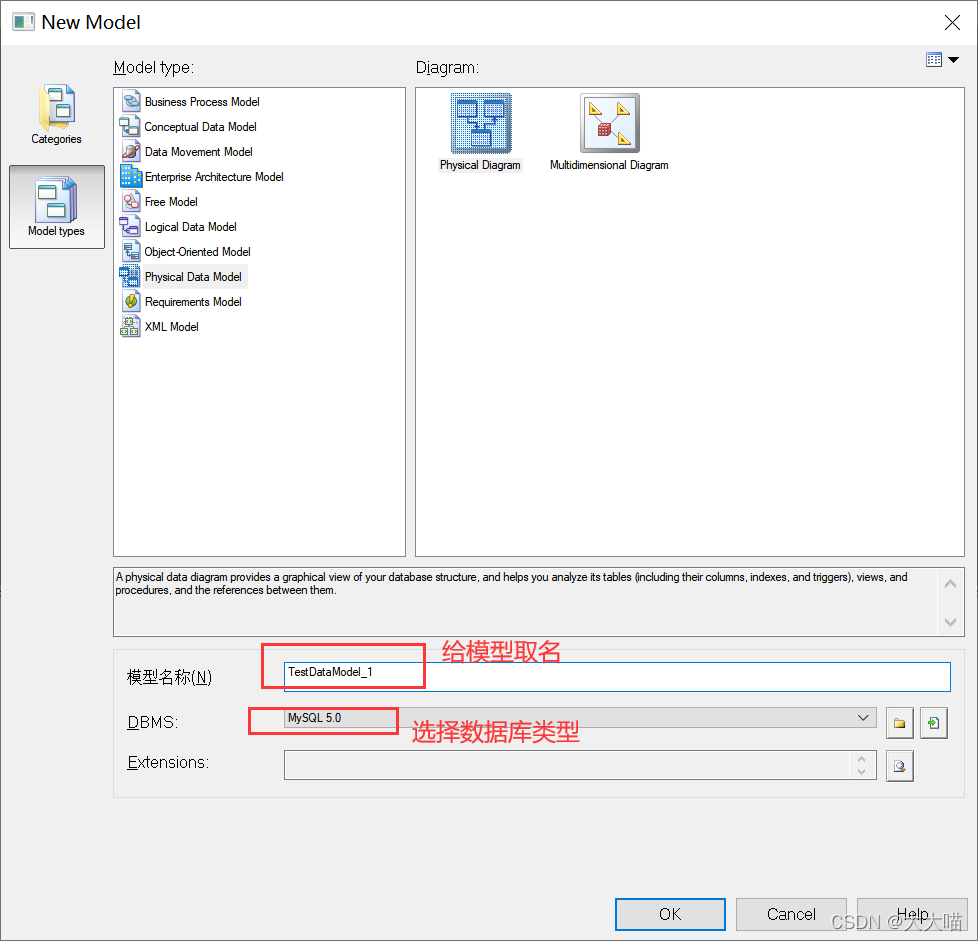

打开软件后点击“文件”—— 新建模型，点击【Model type】，选择Physical Data Model， 可以给模型取名， DBMS中选择你要的数据类型， 点击 “OK”即可创建新的模型

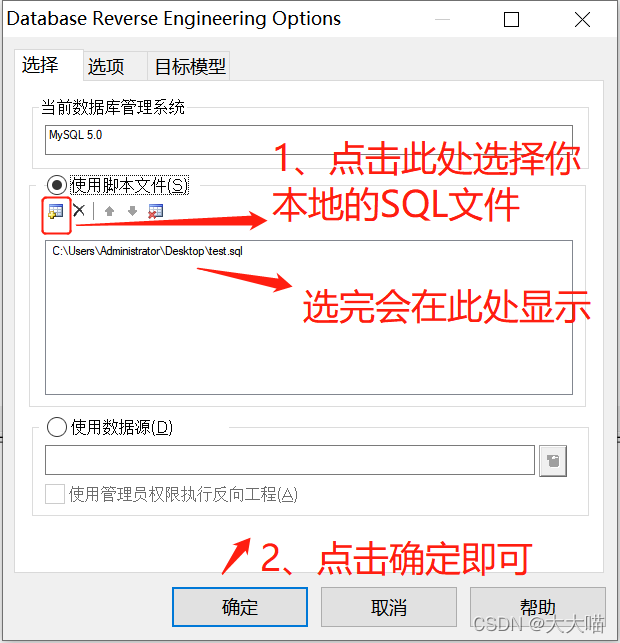

点开“数据库”菜单——点击“Update Model from Database…”菜单，选择你刚刚导出的sql文件，点击确定即可

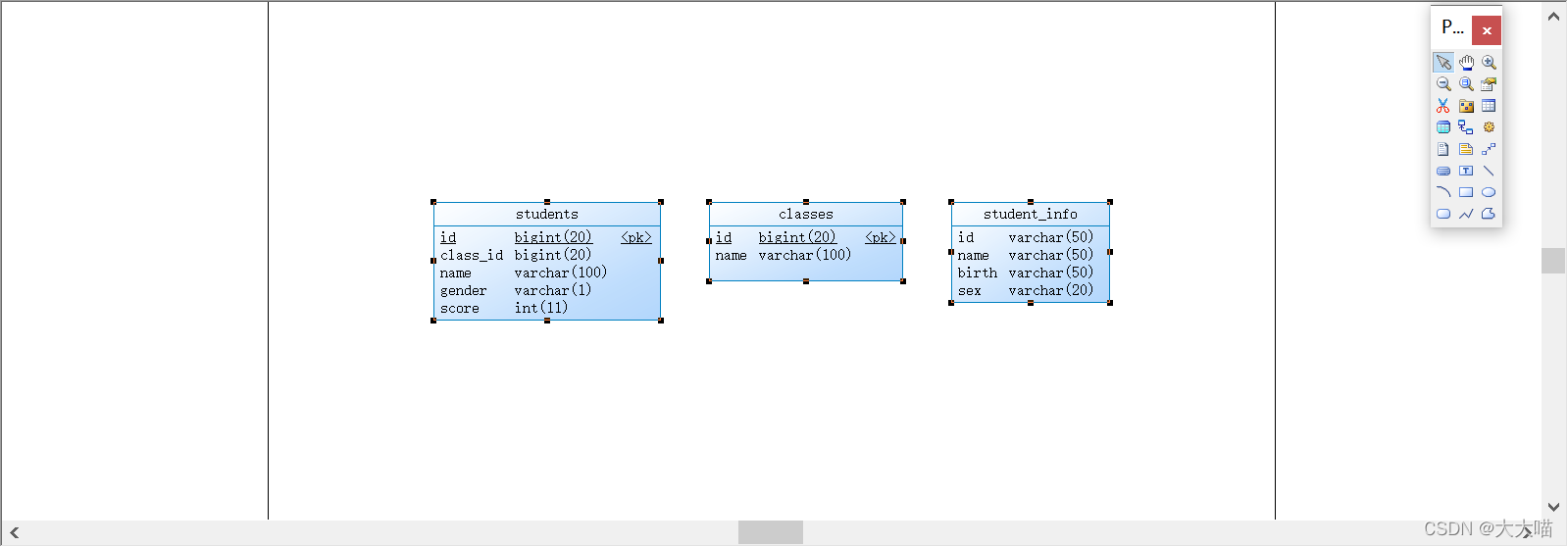

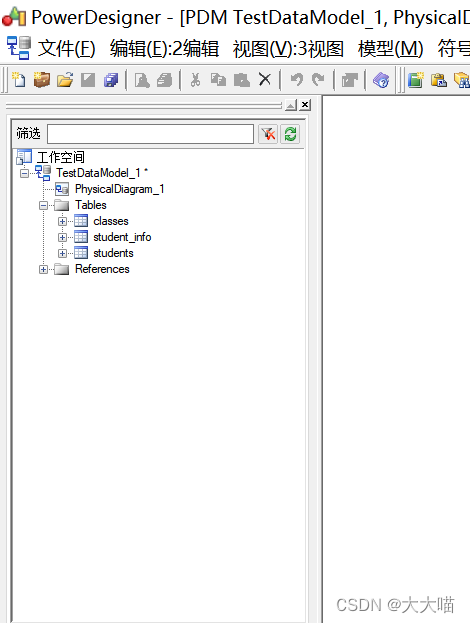

然后就可以在界面上看到你的表了
二、一些基础操作和技巧
1、连接表

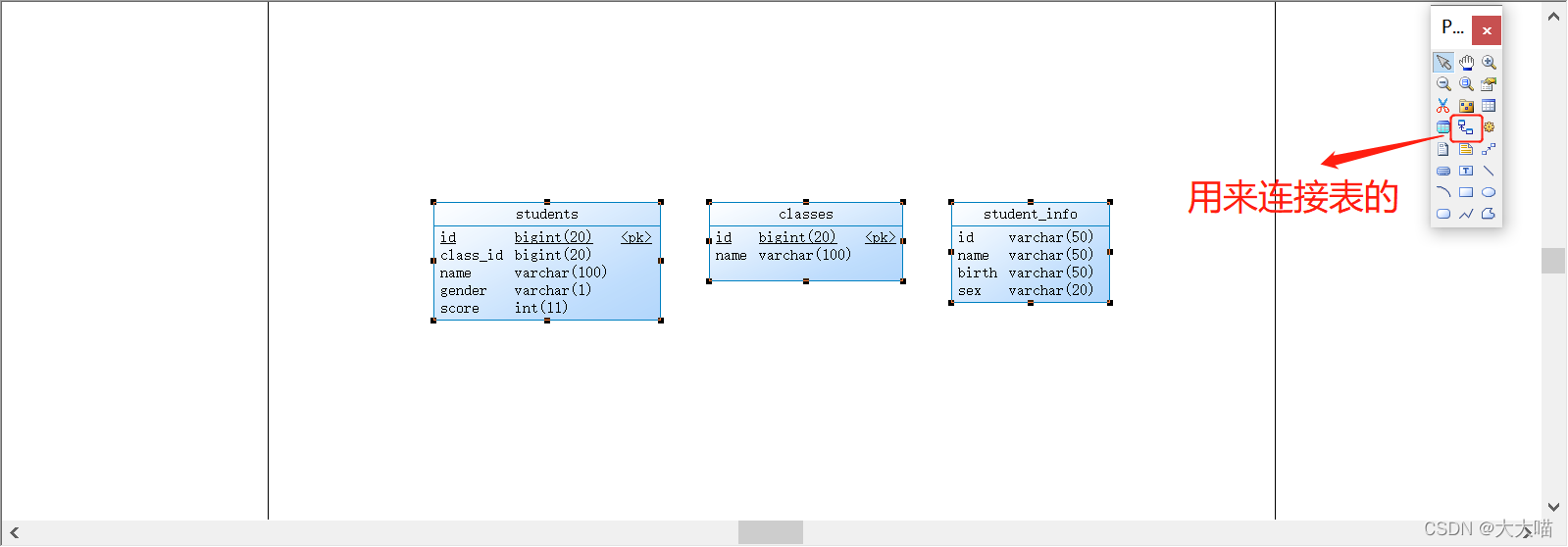

点击reference，可以建立两个表间，相同字段的主外键关系（带fk的都是从表）：
小技巧：
● 点击 reference 不放，从从表连到主表，连完后点击鼠标右键可以消除连接符号
● 不小心连错时注意删除对象和仅删除符号的区别，总之不要把表给删除了就行
● 连接的时候需要从表到主表，反过来可以会生成新的字段，此时有一个方法就是：

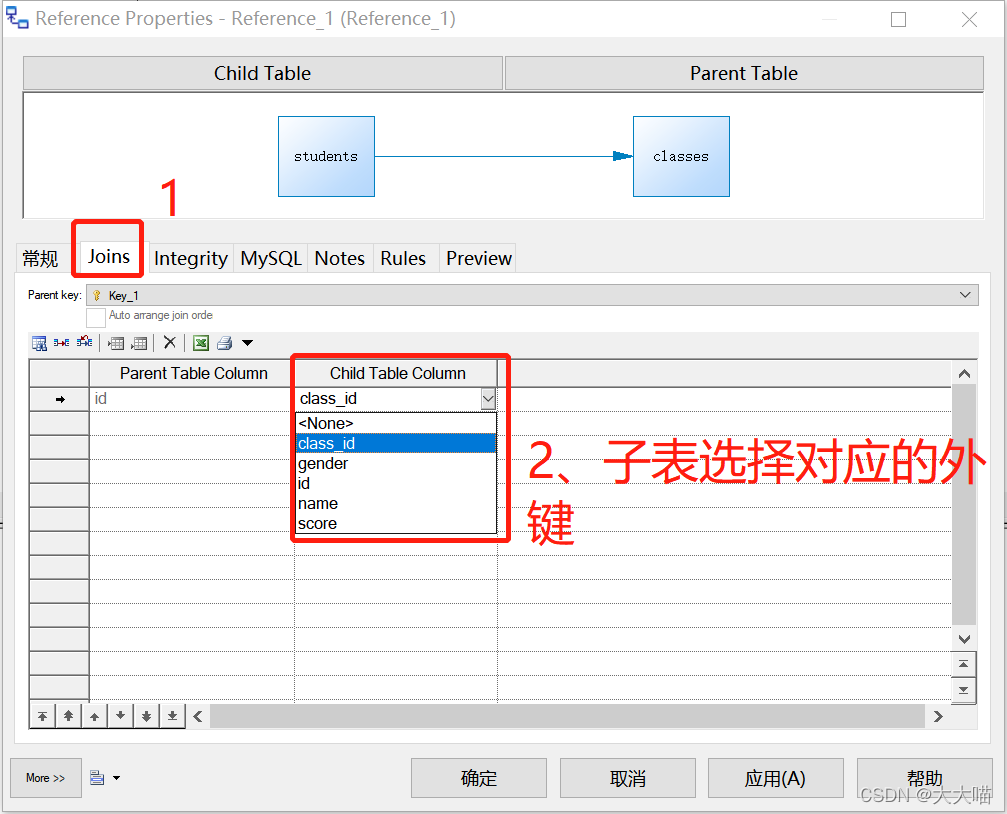

鼠标点击连线，双击两下左键左线以下设置，可以选择子表对应主表的外键，就建立起两表之间的关系不会生成新的冗余字段了
2、多表时将有关系的表放在一起

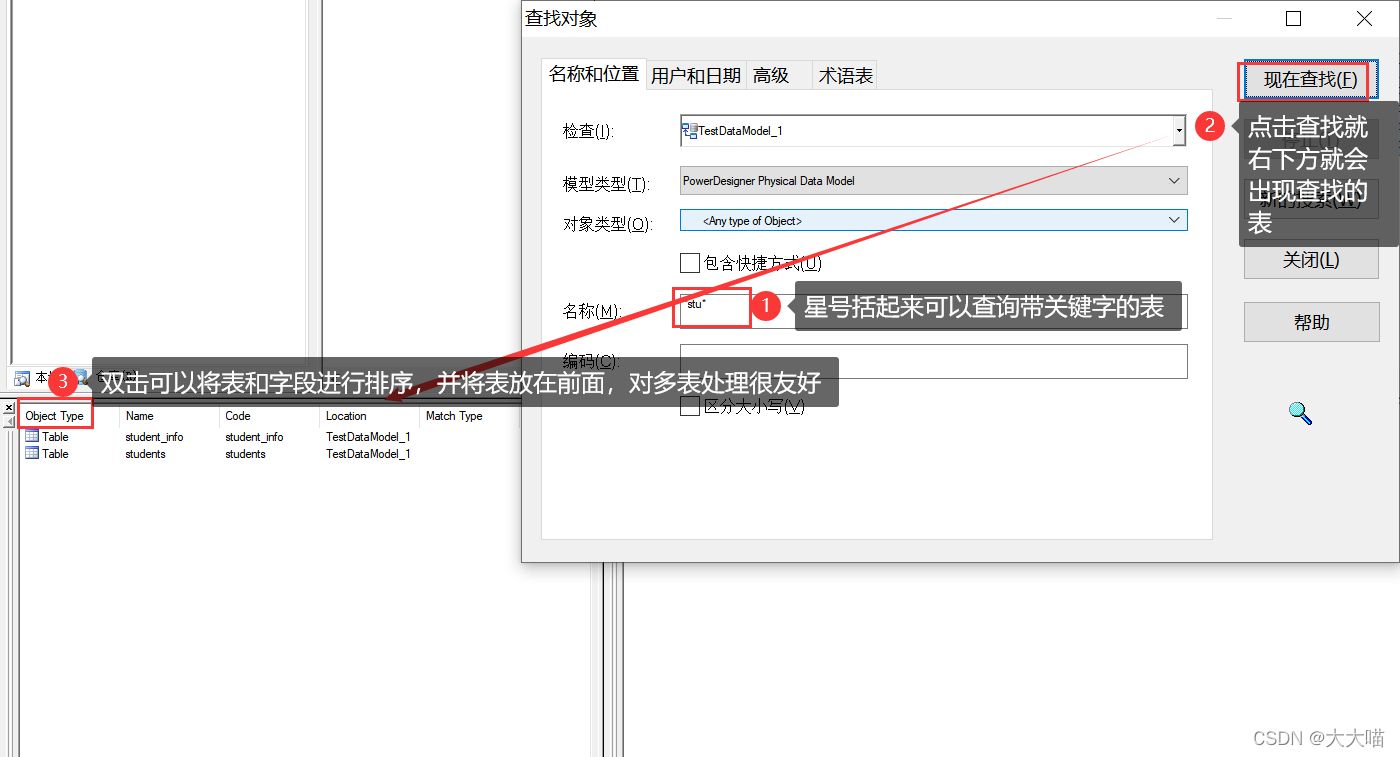

用“*”括起来，输入自己想要查找的关键字的表，根据关键字查找表，
也可以左栏中打开Tables 进行查看，鼠标放在表上，右键选择“在关系图中”进行查找就可以定位表的位置了。
