[大数据]分布式事务二——解决思路

一、分布式事务的思路

为什么分布式系统下，事务的ACID原则难以满足？
这得从CAP定理和BASE理论说起。

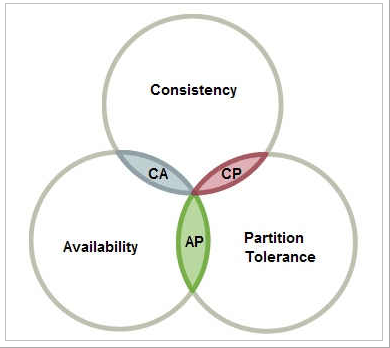

1.1 CAP定理

• Consistency（一致性）
• Availability（可用性）
• Partition tolerance （分区容错性）

它们的第一个字母分别是 C、A、P。这三个指标不可能同时做到。这个结论就叫做 CAP 定理。

1.1.1 Partition tolerance

Partition tolerance，中文叫做"分区容错"。大多数分布式系统都分布在多个子网络。每个子网络就叫做一个区（partition）。分区容错的意思是，区间通信可能失败。比如，一台服务器放在上海，另一台服务器放在北京，这就是两个区，它们之间可能因网络问题无法通信。

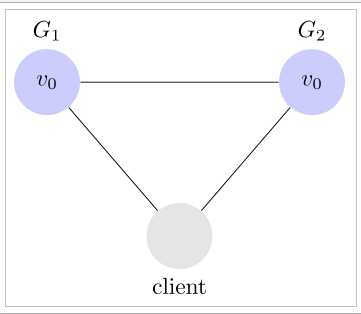

上图中，G1 和 G2 是两台跨区的服务器。G1 向 G2 发送一条消息，G2 可能无法收到。系统设计的时候，必须考虑到这种情况。一般来说，分布式系统，分区容错无法避免，因此可以认为 CAP 的 P 总是成立。根据CAP 定理，剩下的 C 和 A 无法同时做到。

1.1.2 Consistency

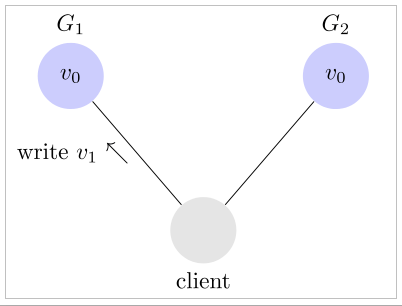

Consistency 中文叫做"一致性"。意思是，写操作之后的读操作，必须返回该值。举例来说，某条记录是 v0，用户向 G1 发起一个写操作，将其改为 v1。

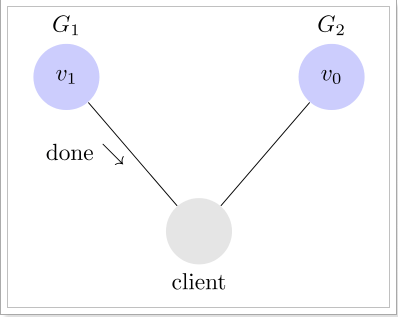

接下来，用户的读操作就会得到 v1。这就叫一致性。

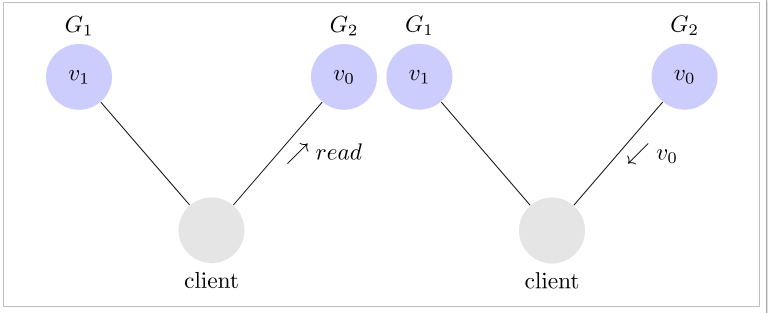

问题是，用户有可能向 G2 发起读操作，由于 G2 的值没有发生变化，因此返回的是 v0。G1 和 G2 读操作的结果不一致，这就不满足一致性了。

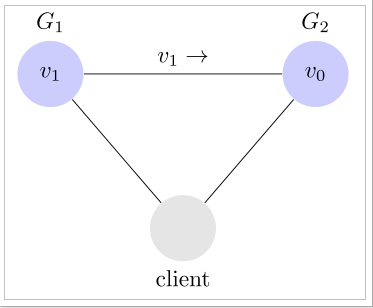

为了让 G2 也能变为 v1，就要在 G1 写操作的时候，让 G1 向 G2 发送一条消息，要求 G2 也改成 v1。

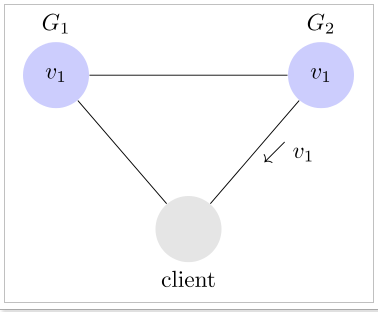

这样的话，用户向 G2 发起读操作，也能得到 v1。

1.1.3 Availability

Availability 中文叫做"可用性"，意思是只要收到用户的请求，服务器就必须给出回应（对和错不论）。用户可以选择向 G1 或 G2 发起读操作。不管是哪台服务器，只要收到请求，就必须告诉用户，到底是 v0 还是 v1，否则就不满足可用性。

1.1.4 Consistency 和 Availability 的矛盾

答案很简单，因为可能通信失败（即出现分区容错）。
如果保证 G2 的一致性，那么 G1 必须在写操作时，锁定 G2 的读操作和写操作。只有数据同步后，才能重新开放读写。锁定期间，G2 不能读写，没有可用性不。
如果保证 G2 的可用性，那么势必不能锁定 G2，所以一致性不成立。
综上所述，G2 无法同时做到一致性和可用性。系统设计时只能选择一个目标。如果追求一致性，那么无法保证所有节点的可用性；如果追求所有节点的可用性，那就没法做到一致性。

1.1.5 几点疑问

• 怎样才能同时满足CA？
  除非是单点架构
• 何时要满足CP？
  对一致性要求高的场景。例如我们的Zookeeper就是这样的，在服务节点间数据同步时，服务对外不可用。
• 何时满足AP？
  对可用性要求较高的场景。例如Eureka，必须保证注册中心随时可用，不然拉取不到服务就可能出问题。

1.2.Base理论

BASE是三个单词的缩写：

• Basically Available（基本可用）
• Soft state（软状态）
• Eventually consistent（最终一致性）

而我们解决分布式事务，就是根据上述理论来实现。
还以上面的下单减库存和扣款为例：
订单服务、库存服务、用户服务及他们对应的数据库就是分布式应用中的三个部分。

• CP方式：现在如果要满足事务的强一致性，就必须在订单服务数据库锁定的同时，对库存服务、用户服务数据资源同时锁定。等待三个服务业务全部处理完成，才可以释放资源。此时如果有其他请求想要操作被锁定的资源就会被阻塞，这样就是满足了CP。
  这就是强一致，弱可用
• AP方式：三个服务的对应数据库各自独立执行自己的业务，执行本地事务，不要求互相锁定资源。但是这个中间状态下，我们去访问数据库，可能遇到数据不一致的情况，不过我们需要做一些后补措施，保证在经过一段时间后，数据最终满足一致性。
  这就是高可用，但弱一致（最终一致）。

二、分布式事务解决方案

由上面的两种思想，延伸出了很多的分布式事务解决方案：

• XA
• TCC
• 可靠消息最终一致
• AT

2.1 分阶段提交

分布式事务的解决手段之一，就是两阶段提交协议（2PC：Two-Phase Commit）

2.1.1 DTP和XA

那么到底什么是两阶段提交协议呢？
1994 年，X/Open 组织（即现在的 Open Group ）定义了分布式事务处理的DTP 模型。该模型包括这样几个角色：

• 应用程序（ AP ）：我们的微服务
• 事务管理器（ TM ）：全局事务管理者
• 资源管理器（ RM ）：一般是数据库
• 通信资源管理器（ CRM ）：是TM和RM间的通信中间件

在该模型中，一个分布式事务（全局事务）可以被拆分成许多个本地事务，运行在不同的AP和RM上。每个本地事务的ACID很好实现，但是全局事务必须保证其中包含的每一个本地事务都能同时成功，若有一个本地事务失败，则所有其它事务都必须回滚。但问题是，本地事务处理过程中，并不知道其它事务的运行状态。因此，就需要通过CRM来通知各个本地事务，同步事务执行的状态。

因此，各个本地事务的通信必须有统一的标准，否则不同数据库间就无法通信。XA就是 X/Open DTP中通信中间件与TM间联系的接口规范，定义了用于通知事务开始、提交、终止、回滚等接口，各个数据库厂商都必须实现这些接口。

2.1.2 二阶段提交

二阶提交协议就是根据这一思想衍生出来的，将全局事务拆分为两个阶段来执行：

• 阶段一：准备阶段，各个本地事务完成本地事务的准备工作。
• 阶段二：执行阶段，各个本地事务根据上一阶段执行结果，进行提交或回滚。

这个过程中需要一个协调者（coordinator），还有事务的参与者（voter）。

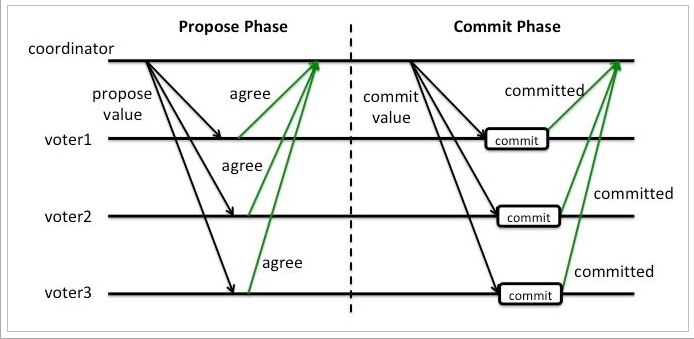

正常情况：

投票阶段：协调组询问各个事务参与者，是否可以执行事务。每个事务参与者执行事务，写入redo和undo日志，然后反馈事务执行成功的信息（agree）
提交阶段：协调组发现每个参与者都可以执行事务（agree），于是向各个事务参与者发出commit指令，各个事务参与者提交事务。

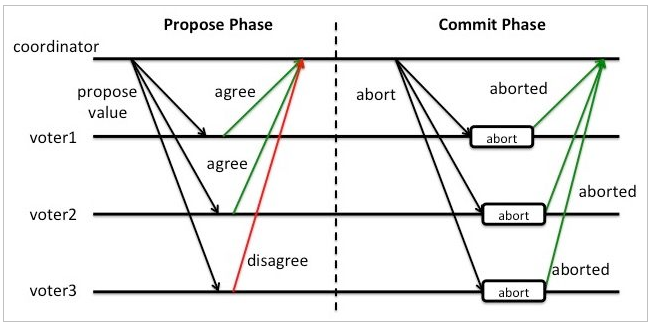

异常情况：

投票阶段：协调组询问各个事务参与者，是否可以执行事务。每个事务参与者执行事务，写入redo和undo日志，然后反馈事务执行结果，但只要有一个参与者返回的是Disagree，则说明执行失败。
提交阶段：协调组发现有一个或多个参与者返回的是Disagree，认为执行失败。于是向各个事务参与者发出abort指令，各个事务参与者回滚事务。

二阶段提交的问题：

• 单点故障问题

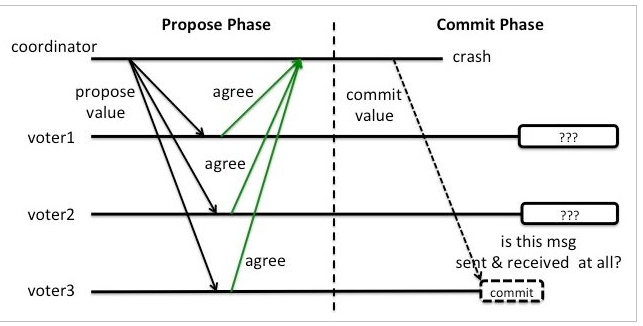

  2PC的缺点在于不能处理fail-stop形式的节点failure. 比如下图这种情况.

  假设coordinator和voter3都在Commit这个阶段crash了, 而voter1和voter2没有收到commit消息. 这时候voter1和voter2就陷入了一个困境. 因为他们并不能判断现在是两个场景中的哪一种:
  (1)上轮全票通过然后voter3第一个收到了commit的消息并在commit操作之后crash了
  (2)上轮voter3反对所以干脆没有通过.
• 阻塞问题
  在准备阶段、提交阶段，每个事物参与者都会锁定本地资源，并等待其它事务的执行结果，阻塞时间较长，资源锁定时间太久，因此执行的效率就比较低了。

面对二阶段提交的上述缺点，后来又演变出了三阶段提交，但是依然没有完全解决阻塞和资源锁定的问题，而且引入了一些新的问题，因此实际使用的场景较少。

2.2 TCC

TCC模式可以解决2PC中的资源锁定和阻塞问题，减少资源锁定时间。
它本质是一种补偿的思路。事务运行过程包括三个方法，

• Try：资源的检测和预留；
• Confirm：执行的业务操作提交；要求 Try 成功 Confirm 一定要能成功；
• Cancel：预留资源释放。

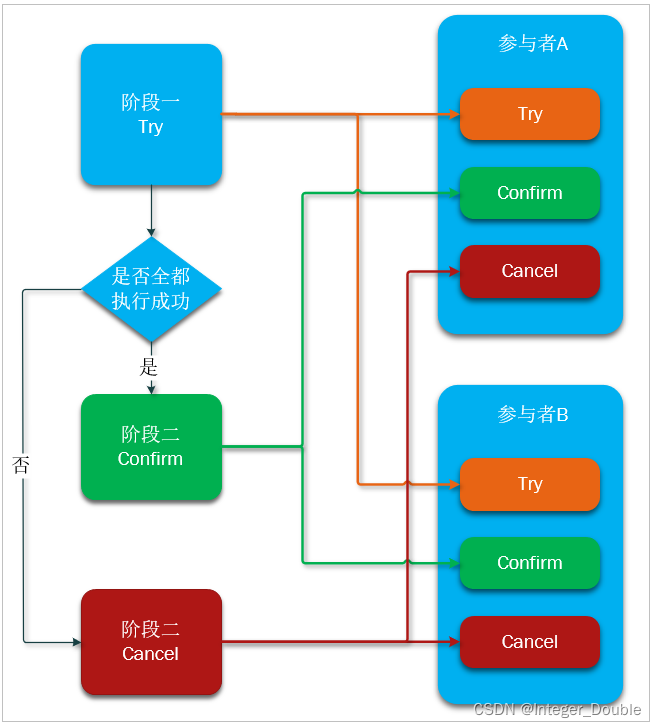

执行分两个阶段：

• 准备阶段（try）：资源的检测和预留；
• 执行阶段（confirm/cancel）：根据上一步结果，判断下面的执行方法。如果上一步中所有事务参与者都成功，则这里执行confirm。反之，执行cancel

  粗看似乎与两阶段提交没什么区别，但其实差别很大：
• try、confirm、cancel都是独立的事务，不受其它参与者的影响，不会阻塞等待它人
• try、confirm、cancel由程序员在业务层编写，锁粒度有代码控制

2.2.1 优势和缺点

• 优势
  TCC执行的每一个阶段都会提交本地事务并释放锁，并不需要等待其它事务的执行结果。而如果其它事务执行失败，最后不是回滚，而是执行补偿操作。这样就避免了资源的长期锁定和阻塞等待，执行效率比较高，属于性能比较好的分布式事务方式。
• 缺点
  • 代码侵入：需要人为编写代码实现try、confirm、cancel，代码侵入较多
  • 开发成本高：一个业务需要拆分成3个步骤，分别编写业务实现，业务编写比较复杂
  • 安全性考虑：cancel动作如果执行失败，资源就无法释放，需要引入重试机制，而重试可能导致重复执行，还要考虑重试时的幂等问题

2.3 可靠消息服务

这种实现方式的思路，其实是源于ebay，其基本的设计思想是将远程分布式事务拆分成一系列的本地事务。

2.3.1 基本原理

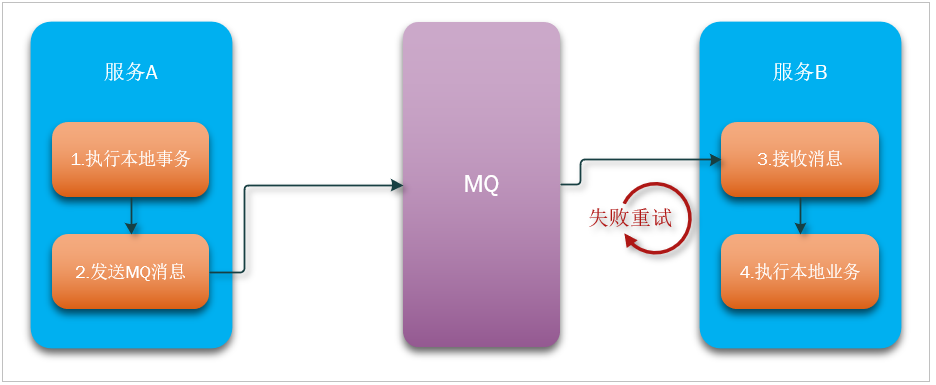

一般分为事务的发起者A和事务的其它参与者B：

• 事务发起者A执行本地事务
• 事务发起者A通过MQ将需要执行的事务信息发送给事务参与者B
• 事务参与者B接收到消息后执行本地事务


几个注意事项：

• 事务发起者A必须确保本地事务成功后，消息一定发送成功
• MQ必须保证消息正确投递和持久化保存
• 事务参与者B必须确保消息最终一定能消费，如果失败需要多次重试
• 事务B执行失败，会重试，但不会导致事务A回滚

那么问题来了，我们如何保证消息发送一定成功？如何保证消费者一定能收到消息？

2.3.2 RocketMQ事务消息

RocketMQ本身自带了事务消息，可以保证消息的可靠性，原理其实就是自带了本地消息表。

2.3.3 RabbitMQ的消息确认

RabbitMQ确保消息不丢失的思路比较奇特，并没有使用传统的本地表，而是利用了消息的确认机制：

• 生产者确认机制：确保消息从生产者到达MQ不会有问题
  • 消息生产者发送消息到RabbitMQ时，可以设置一个异步的监听器，监听来自MQ的ACK
  • MQ接收到消息后，会返回一个回执给生产者：
    • 消息到达交换机后路由失败，会返回失败ACK
    • 消息路由成功，持久化失败，会返回失败ACK
    • 消息路由成功，持久化成功，会返回成功ACK
  • 生产者提前编写好不同回执的处理方式
    • 失败回执：等待一定时间后重新发送
    • 成功回执：记录日志等行为
• 消费者确认机制：确保消息能够被消费者正确消费
  • 消费者需要在监听队列的时候指定手动ACK模式
  • RabbitMQ把消息投递给消费者后，会等待消费者ACK，接收到ACK后才删除消息，如果没有接收到ACK消息会一直保留在服务端，如果消费者断开连接或异常后，消息会投递给其它消费者。
  • 消费者处理完消息，提交事务后，手动ACK。如果执行过程中抛出异常，则不会ACK，业务处理失败，等待下一条消息

经过上面的两种确认机制，可以确保从消息生产者到消费者的消息安全，再结合生产者和消费者两端的本地事务，即可保证一个分布式事务的最终一致性。

2.3.4 消息事务的优缺点

总结上面的几种模型，消息事务的优缺点如下：

• 优点：
  • 业务相对简单，不需要编写三个阶段业务
  • 是多个本地事务的结合，因此资源锁定周期短，性能好
• 缺点：
  • 代码侵入
  • 依赖于MQ的可靠性
  • 消息发起者可以回滚，但是消息参与者无法引起事务回滚
  • 事务时效性差，取决于MQ消息发送是否及时，还有消息参与者的执行情况

2.4 AT模式

2019年 1 月份，Seata 开源了 AT 模式。AT 模式是一种无侵入的分布式事务解决方案。可以看做是对TCC或者二阶段提交模型的一种优化，解决了TCC模式中的代码侵入、编码复杂等问题。
在 AT 模式下，用户只需关注自己的“业务 SQL”，用户的 “业务 SQL” 作为一阶段，Seata 框架会自动生成事务的二阶段提交和回滚操作。

2.4.1 基本原理

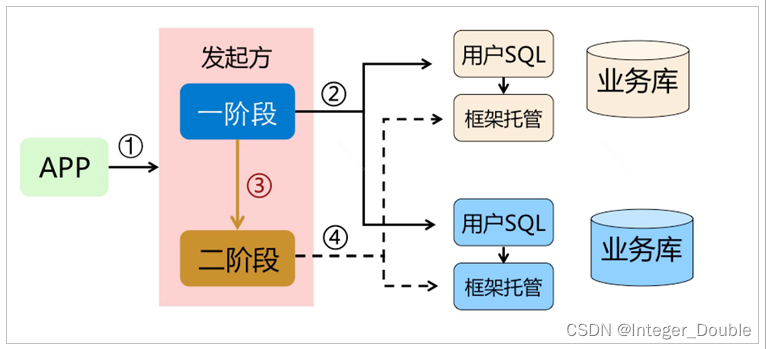

先来看一张流程图：

有没有感觉跟TCC的执行很像，都是分两个阶段：

• 一阶段：执行本地事务，并返回执行结果
• 二阶段：根据一阶段的结果，判断二阶段做法：提交或回滚

但AT模式底层做的事情可完全不同，而且第二阶段根本不需要我们编写，全部有Seata自己实现了。也就是说：我们写的代码与本地事务时代码一样，无需手动处理分布式事务。

那么，AT模式如何实现无代码侵入，如何帮我们自动实现二阶段代码的呢？

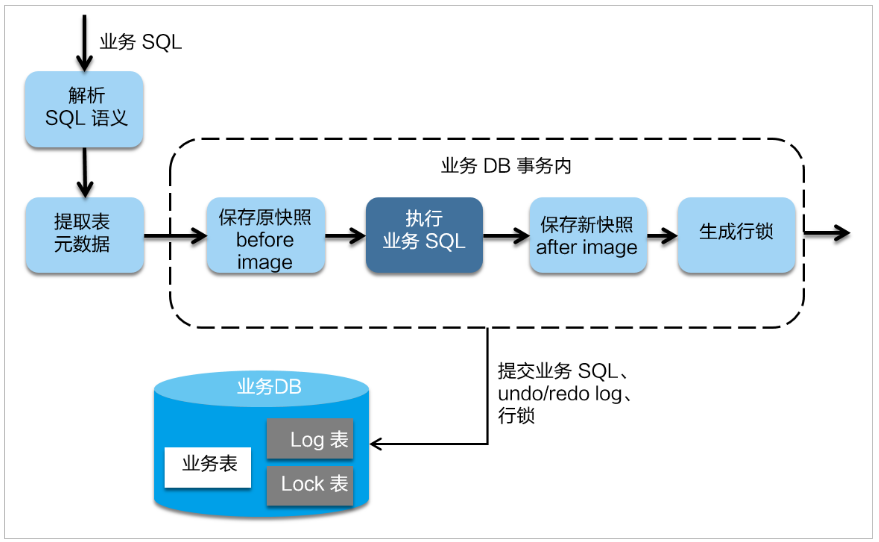

一阶段
在一阶段，Seata 会拦截“业务 SQL”，首先解析 SQL 语义，找到“业务 SQL”要更新的业务数据，在业务数据被更新前，将其保存成“before image”，然后执行“业务 SQL”更新业务数据，在业务数据更新之后，再将其保存成“after image”，最后获取全局行锁，提交事务。以上操作全部在一个数据库事务内完成，这样保证了一阶段操作的原子性。
这里的before image和after image类似于数据库的undo和redo日志，但其实是用数据库模拟的。

二阶段提交
二阶段如果是提交的话，因为“业务 SQL”在一阶段已经提交至数据库， 所以 Seata 框架只需将一阶段保存的快照数据和行锁删掉，完成数据清理即可。

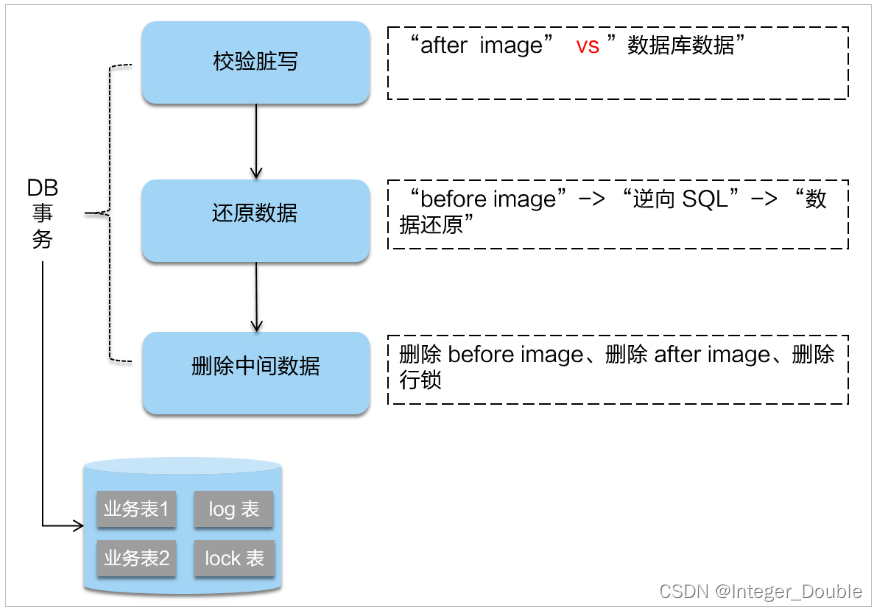

二阶段回滚：
二阶段如果是回滚的话，Seata 就需要回滚一阶段已经执行的“业务 SQL”，还原业务数据。回滚方式便是用“before image”还原业务数据；但在还原前要首先要校验脏写，对比“数据库当前业务数据”和 “after image”，如果两份数据完全一致就说明没有脏写，可以还原业务数据，如果不一致就说明有脏写，出现脏写就需要转人工处理。

不过因为有全局锁机制，所以可以降低出现脏写的概率。

AT 模式的一阶段、二阶段提交和回滚均由 Seata 框架自动生成，用户只需编写“业务 SQL”，便能轻松接入分布式事务，AT 模式是一种对业务无任何侵入的分布式事务解决方案。

2.4.2 详细架构和流程

Seata中的几个基本概念：

• TC（Transaction Coordinator） - 事务协调者
  维护全局和分支事务的状态，驱动全局事务提交或回滚（TM之间的协调者）。
• TM（Transaction Manager） - 事务管理器
  定义全局事务的范围：开始全局事务、提交或回滚全局事务。
• RM（Resource Manager） - 资源管理器
  管理分支事务处理的资源，与TC交谈以注册分支事务和报告分支事务的状态，并驱动分支事务提交或回滚。

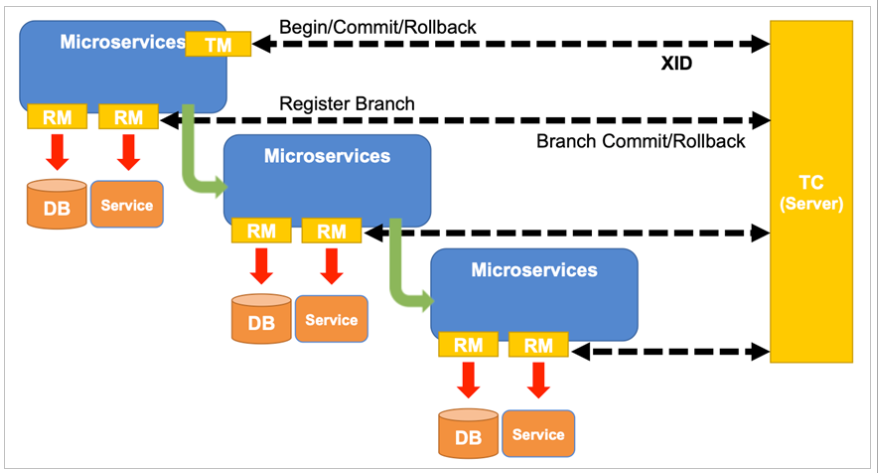

我们看下面的一个架构图

• TM：业务模块中全局事务的开启者
  • 向TC开启一个全局事务
  • 调用其它微服务
• RM：业务模块执行者中，包含RM部分，负责向TC汇报事务执行状态
  • 执行本地事务
  • 向TC注册分支事务，并提交本地事务执行结果
• TM：结束对微服务的调用，通知TC，全局事务执行完毕，事务一阶段结束
• TC：汇总各个分支事务执行结果，决定分布式事务是提交还是回滚；
• TC 通知所有 RM 提交/回滚 资源，事务二阶段结束。

一阶段：

• TM开启全局事务，并向TC声明全局事务，包括全局事务XID信息
• TM所在服务调用其它微服务
• 微服务，主要有RM来执行
  • 查询before_image
  • 执行本地事务
  • 查询after_image
  • 生成undo_log并写入数据库
  • 向TC注册分支事务，告知事务执行结果
  • 获取全局锁（阻止其它全局事务并发修改当前数据）
  • 释放本地锁（不影响其它业务对数据的操作）
• 待所有业务执行完毕，事务发起者（TM）会尝试向TC提交全局事务

二阶段：

• TC统计分支事务执行情况，根据结果判断下一步行为
  • 分支都成功：通知分支事务，提交事务
  • 有分支执行失败：通知执行成功的分支事务，回滚数据
• 分支事务的RM
  • 提交事务：直接清空before_image和after_image信息，释放全局锁
  • 回滚事务：
    • 校验after_image，判断是否有脏写
    • 如果没有脏写，回滚数据到before_image，清除before_image和after_image
    • 如果有脏写，请求人工介入

2.4.3 优缺点

优点：

• 与2PC（XA）相比：每个分支事务都是独立提交，不互相等待，减少了资源锁定和阻塞时间
• 与TCC相比：二阶段的执行操作全部自动化生成，无代码侵入，开发成本低
  缺点：
• 与TCC相比，需要动态生成二阶段的反向补偿操作，执行性能略低于TCC
