【README】
- 本文记录了 窗口算子操作；
- 本文使用的flink为 1.14.4 版本；
- 本文部分内容总结自 flink 官方文档：
https://nightlies.apache.org/flink/flink-docs-master/zh/docs/dev/datastream/operators/windows/【1】flink window api概念

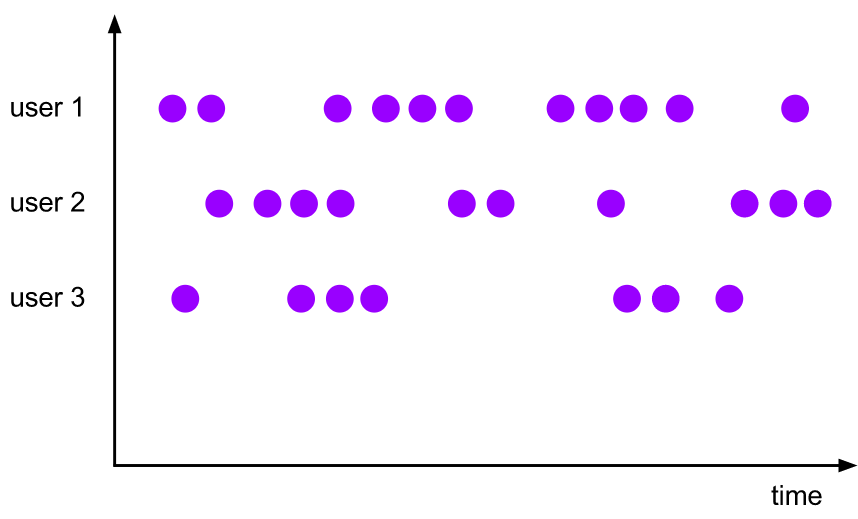

1）定义：窗口（Window）是处理无界流的关键所在。窗口可以将无界数据流装入大小有限的“桶”中（有界流），再对每个“桶”加以处理。即以窗口为单位把无界流切分为有界流。
【1.1】窗口分类
1）时间窗口：
- 滚动时间窗口；
- 滑动时间窗口；
- 会话窗口；
2）计数窗口：
- 滚动计数窗口；
- 滑动计数窗口；
【1.2】几种常用窗口类型
【1.2.1】 滚动时间窗口
1）定义： 滚动窗口的时间范围是固定的，且各自范围之间不重叠。

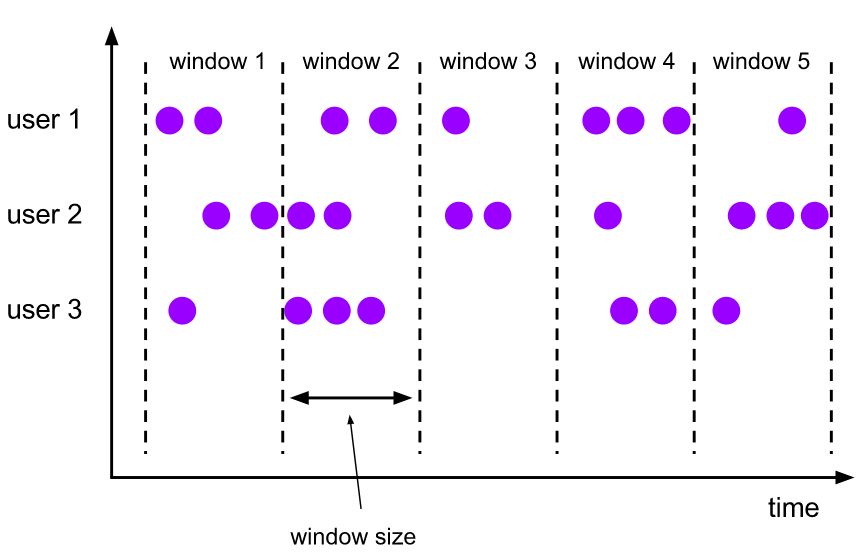

2）例子：比如说，如果你指定了滚动窗口的大小为 5 分钟，那么每 5 分钟就会有一个窗口被计算，且一个新的窗口被创建（如下图所示）。
基于时间的窗口用 start timestamp（包含）和 end timestamp（不包含）描述窗口的大小。（窗口区间为左闭右开）1个元素只能被分发给1个窗口；
3）api调用：
// 滚动窗口
sensorStream.keyBy(SensorReading::getId)
//.window(TumblingEventTimeWindows.of(Time.seconds(5))) // 事件时间滚动窗口
.window(TumblingProcessingTimeWindows.of(Time.seconds(5))) // 处理时间滚动窗口
;?【1.2.2】滑动时间窗口
1）定义：两个参数，窗口大小与滑动距离；
滑动窗口分配器WindowAssigner 分发元素到指定大小的窗口，窗口大小通过 window size 参数设置。 滑动窗口还有滑动距离（window slide）参数来控制生成新窗口的频率。
- 因此，如果 滑动距离小于窗口大小，滑动窗口可以允许窗口重叠。这种情况下，一个元素可能会被分发到多个窗口（与滚动时间窗口不同）。
2）滚动时间窗口 VS 滑动时间窗口
- 滚动时间窗口：窗口大小与滑动距离相同的滑动时间窗口；（滚动时间窗口是滑动时间窗口的特例）
- 滑动时间窗口：窗口大小与滑动距离或相同或不同；

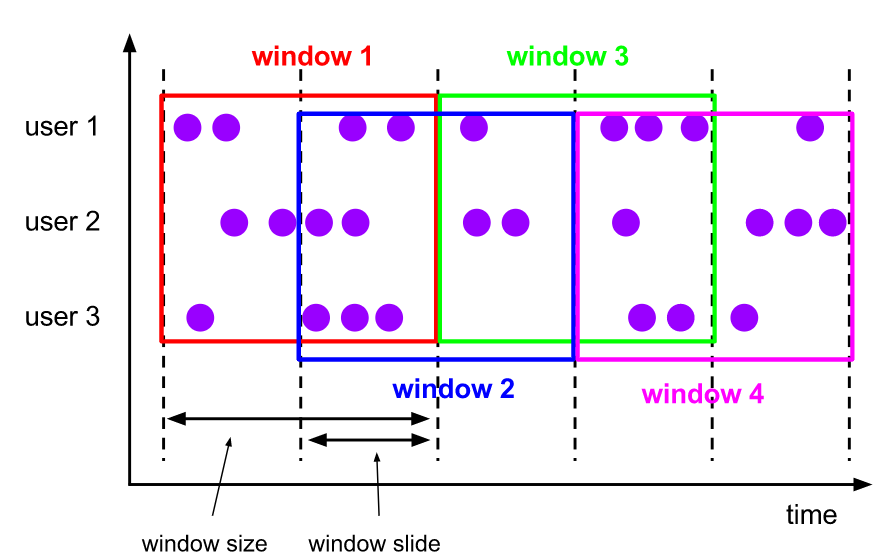

3）例子： 比如说，你设置了大小为 10 分钟，滑动距离 5 分钟的窗口，你会在每 5 分钟得到一个新的窗口， 里面包含之前 10 分钟到达的数据（如下图所示）。
?4）api代码：
sensorStream.keyBy(SensorReading::getId)
//.window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5))); // 事件时间滑动窗口
.window(SlidingProcessingTimeWindows.of(Time.seconds(10), Time.seconds(5))); // 处理时间滑动窗口?【1.2.3】会话窗口

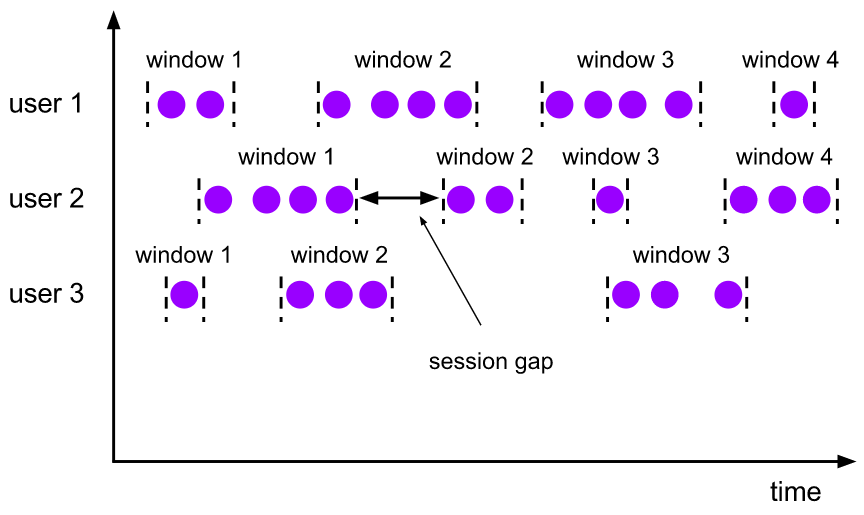

1）定义：会话窗口分配器会把数据按活跃的会话分组。
- 与滚动窗口和滑动窗口不同，会话窗口不会相互重叠，且没有固定的开始或结束时间。 会话窗口在一段时间没有收到数据之后会关闭，即在一段不活跃的间隔之后。
2）例子：
?3）api代码：
// 会话窗口
sensorStream.keyBy(SensorReading::getId)
//.window(EventTimeSessionWindows.withGap(Time.seconds(5))); // 事件时间会话窗口
.window(ProcessingTimeSessionWindows.withGap(Time.seconds(5))); // 处理时间会话窗口【1.2.4】全局窗口
1）定义：全局窗口分配器将拥有相同 key 的所有数据分发到一个全局窗口。
- 这样的窗口模式仅在你指定了自定义的 trigger 时有用。 否则，计算不会发生，因为全局窗口没有天然的终点去触发其中积累的数据。
?2）api代码：
// 全局窗口
sensorStream.keyBy(SensorReading::getId)
.window(GlobalWindows.create())【2】窗口分配器：4种通用窗口分配器；
- 滚动窗口；
- 滑动窗口；
- 会话窗口；
- 全局窗口 ；
【3】窗口函数
1）定义：计算每个窗口中的数据的操作；
2）窗口函数有三种：
- ReduceFunction-约简函数：指定两条输入数据如何合并起来产生一条输出数据，输入和输出数据的类型必须相同，如增量聚合；（仅保存状态，如sum，仅保留结果和，不保存所有数据）
- AggregateFunction -聚合函数 （仅保存状态，如sum，仅保留结果和，不保存所有数据）
- ProcessWindowFunction- 处理窗口函数（需要得到当前窗口所有数据）
3）效率
- 前两者执行起来更高效：因为 Flink 可以在每条数据到达窗口后 进行增量聚合（incrementally aggregate）。（不需要存储所有数据）
- ProcessWindowFunction ：而ProcessWindowFunction 会得到能够遍历当前窗口内所有数据的 Iterable（效率低），以及关于这个窗口的 meta-information。
使用 ProcessWindowFunction 的窗口转换操作没有其他两种函数高效，因为 Flink 在窗口触发前必须缓存里面的所有数据。 ProcessWindowFunction 可以与 ReduceFunction 或 AggregateFunction 合并来提高效率。
【补充】flink 水位线，refer2
Flink 水位线（Watermark）_Alienware^的博客-CSDN博客
【3.1】滚动时间窗口代码示例
1）滚动时间窗口代码：
/**
* @Description 时间窗口算子
* @author xiao tang
* @version 1.0.0
* @createTime 2022年04月21日
*/
public class WindowTest1_TimeWindow {
public static void main(String[] args) throws Exception {
// 创建执行环境
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
env.getConfig().setAutoWatermarkInterval(1*4000L); // 设置水位线生成间隔
// 从socket读取数据
DataStream<String> fileStream = env.readTextFile("D:\\workbench_idea\\diydata\\flinkdemo2\\src\\main\\resources\\sensorTimeWindow.txt");
// 转换为 SensorReader pojo类型
DataStream<SensorReadingTimeWindow> sensorStream = fileStream.map(x -> {
String[] arr = x.split(",");
return new SensorReadingTimeWindow(arr[0], arr[1], arr[2], new BigDecimal(arr[3]));
});
// 滚动窗口，进行增来聚合来计算温度均值（采用 Tuple2 ）
DataStream<Tuple2<BigDecimal, String>> windowAggStream = sensorStream
.assignTimestampsAndWatermarks( // 设置水位线
WatermarkStrategy.<SensorReadingTimeWindow>forMonotonousTimestamps()
.withTimestampAssigner(new SerializableTimestampAssigner<SensorReadingTimeWindow>(){
@Override
public long extractTimestamp(SensorReadingTimeWindow record, long l) {
return record.getTimestamp().getTime(); // 直接拿当前最大的时间戳作为水位线
}
}))
.keyBy(SensorReadingTimeWindow::getType)// 按照 type 分组
.window(TumblingEventTimeWindows.of(Time.seconds(3))) // 事件时间滚动窗口
.aggregate(new AggregateFunction<SensorReadingTimeWindow, Tuple3<BigDecimal, Integer, List<String>>, Tuple2<BigDecimal, String>>() {
@Override
public Tuple3<BigDecimal, Integer, List<String>> createAccumulator() {
return new Tuple3<>(BigDecimal.ZERO, 0, new ArrayList<>()); // 初始值
}
@Override
public Tuple3<BigDecimal, Integer, List<String>> add(SensorReadingTimeWindow sensorReading, Tuple3<BigDecimal, Integer, List<String>> accumulator) {
accumulator.f2.add(sensorReading.getId());
return new Tuple3<>(sensorReading.getTemperature().add(accumulator.f0).setScale(2,BigDecimal.ROUND_HALF_UP), accumulator.f1+1, accumulator.f2);
}
@Override
public Tuple2<BigDecimal, String> getResult(Tuple3<BigDecimal, Integer, List<String>> accumulator) {
return new Tuple2<>(accumulator.f0.divide(new BigDecimal(accumulator.f1)).setScale(2,BigDecimal.ROUND_HALF_UP), accumulator.f2.toString());
}
@Override
public Tuple3<BigDecimal, Integer, List<String>> merge(Tuple3<BigDecimal, Integer, List<String>> a, Tuple3<BigDecimal, Integer, List<String>> b) {
a.f2.addAll(b.f2);
return new Tuple3<BigDecimal, Integer, List<String>>(a.f0.add(b.f0), a.f1 + b.f1, a.f2);
}
})
;
// 打印
windowAggStream.print("TumblingEventTimeWindowsStream");
// 执行
env.execute("TumblingEventTimeWindowsJob");
}
}文本内容：
1,sensor1,2022-04-17 22:07:01,36.1
2,sensor2,2022-04-17 22:07:02,36.2
3,sensor1,2022-04-17 22:07:03,36.3
4,sensor2,2022-04-17 22:07:04,36.4
5,sensor1,2022-04-17 22:07:05,36.5
6,sensor1,2022-04-17 22:07:06,36.6
7,sensor1,2022-04-17 22:07:07,36.7
8,sensor1,2022-04-17 22:07:08,36.8打印结果：
TumblingEventTimeWindowsStream> (36.10,[1])
TumblingEventTimeWindowsStream> (36.20,[2])
TumblingEventTimeWindowsStream> (36.40,[4])
TumblingEventTimeWindowsStream> (36.40,[3, 5])
TumblingEventTimeWindowsStream> (36.70,[6, 7, 8])?2）结果分析：
2.1）参数： 窗口大小为3，滑动步长为3，即每3秒都会生成一个大小为3个窗口；且时间窗口的时间范围是左闭右开；如第3秒生成窗口的时间范围是 [0, 3）大于等于0秒小于3秒；
2.2）以 sensor1为例，其数据id为 1,3,5， 6， 7， 8 ； 对应的时间为 第1、3、 5、 6、 7、 8秒，生成的窗口列表如下：
- 窗口1：时间范围在 [ 22:07:01, 22:07:03 )；数据列表为 36.1，所以均值为 36.1 ；
- 窗口1：时间范围在 [?22:07:03,?22:07:06 )；数据列表为 36.3，36.5，所以均值为 36.4
- 窗口3：时间范围在 [?22:07:06,?22:07:09 )；数据列表为 36.6 36.7 36.8 ，所以均值为 36.7；
【注意】
- 通过 事件时间来进行窗口计算，必须定义事件时间是什么，以及水位线；上文代码的事件时间是传感器时间，水位先是递增的水位线，每4s生成一条水位记录；
DataStream<Tuple2<BigDecimal, String>> windowAggStream = sensorStream
.assignTimestampsAndWatermarks( // 设置水位线
WatermarkStrategy.<SensorReadingTimeWindow>forMonotonousTimestamps()
.withTimestampAssigner(new SerializableTimestampAssigner<SensorReadingTimeWindow>(){
@Override
public long extractTimestamp(SensorReadingTimeWindow record, long l) {
return record.getTimestamp().getTime(); // 直接拿当前最大的时间戳作为水位线
}
}))....
env.getConfig().setAutoWatermarkInterval(1*4000L); // 设置水位线生成间隔【补充】 水位线作用
- 水位线是用来解决数据乱序问题，本身是一个特殊的时间戳；由flink加入到数据流；
- 水位线单调递增的，Flink认为事件时间早于水位线的数据都来了；
- 当前的watermark >= 窗口的最大时间戳时，窗口关闭；
- 需要设置水位线生成间隔时间，默认200ms；
?【3.2】滑动计数窗口示例
1）滑动计数窗口参数
- 窗口大小：5；
- 滑动步长：2，即生成新窗口频率，每2条数据就会生成一个新窗口；
2）代码
/**
* @Description 滑动计数窗口算子
* @author xiao tang
* @version 1.0.0
* @createTime 2022年04月17日
*/
public class WindowTest2_CountWindow {
public static void main(String[] args) throws Exception {
// 创建执行环境
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
// 从socket读取数据
DataStream<String> fileStream = env.readTextFile("D:\\workbench_idea\\diydata\\flinkdemo2\\src\\main\\resources\\sensorTimeWindow.txt");
// 转换为 SensorReader pojo类型
DataStream<SensorReadingWindow> sensorStream = fileStream.map(x -> {
String[] arr = x.split(",");
return new SensorReadingWindow(arr[0], arr[1], new BigDecimal(arr[2]));
});
// 滑动计数窗口，进行增量聚合来计算温度均值（采用 Tuple2 ）
DataStream<Tuple2<String, BigDecimal>> windowAggStream = sensorStream
.keyBy(SensorReadingWindow::getId)// 按照id 分组
.countWindow(5, 2) // 滑动计数窗口
.aggregate(new AggregateFunction<SensorReadingWindow, Tuple3<String, BigDecimal, Integer>, Tuple2<String, BigDecimal>>() {
@Override
public Tuple3<String, BigDecimal, Integer> createAccumulator() {
return new Tuple3<>("", BigDecimal.ZERO, 0); // 初始值
}
@Override
public Tuple3<String, BigDecimal, Integer> add(SensorReadingWindow sensorReading, Tuple3<String, BigDecimal, Integer> accumulator) {
return new Tuple3<>(sensorReading.getId(), sensorReading.getTemperature().add(accumulator.f1).setScale(2,BigDecimal.ROUND_HALF_UP), accumulator.f2+1);
}
@Override
public Tuple2<String, BigDecimal> getResult(Tuple3<String, BigDecimal, Integer> accumulator) {
return new Tuple2<>(accumulator.f0, accumulator.f1.divide(new BigDecimal(accumulator.f2)).setScale(2,BigDecimal.ROUND_HALF_UP));
}
@Override
public Tuple3<String, BigDecimal, Integer> merge(Tuple3<String, BigDecimal, Integer> a, Tuple3<String, BigDecimal, Integer> b) {
return new Tuple3<String, BigDecimal, Integer>(a.f0, a.f1.add(b.f1), a.f2 + b.f2);
}
})
;
// 打印
windowAggStream.print("slideCountWindowAggStream");
// 执行
env.execute("slideCountWindowAggStreamJob");
}
}sensor文本：
sensor1,2022-04-17 22:07:01,36.1
sensor2,2022-04-17 22:07:02,36.2
sensor1,2022-04-17 22:07:03,36.3
sensor2,2022-04-17 22:07:04,36.4
sensor1,2022-04-17 22:07:05,36.5
sensor1,2022-04-17 22:07:06,36.6
sensor1,2022-04-17 22:07:07,36.7
sensor1,2022-04-17 22:07:07,36.7打印结果：
slideCountWindowAggStream> (sensor1,36.20)
slideCountWindowAggStream> (sensor2,36.30)
slideCountWindowAggStream> (sensor1,36.38)
slideCountWindowAggStream> (sensor1,36.56)3）分析： 根据keyby分组后，
sensor1 的温度是 36.1、 36.3、 36.5、 36.6、 36.7、36.7 ；
sensor2 的温度是 36.2、36.4 ；所以 sensor2 的温度均值是 36.3 ，打印结果没有问题；
对于 sensor1 的温度均值 （每2个数据生成一个新窗口）：
- 第1个窗口包含的数据是 【36.1? 36.3 】，均值为 36.2；
- 第2个窗口包含的数据是 【36.1 ，36.3，36.5, 36.6】，均值为 36.375，四舍五入为 36.56；
- 第3个窗口包含的数据是 【36.3，36.5, 36.6 ， 36.7, 36.7?】，均值为 36.56；
【4】window其他可选API
?
refer2 https://blog.csdn.net/PacosonSWJTU/article/details/124312346
