[大数据]【Flink】Table API 和 SQL

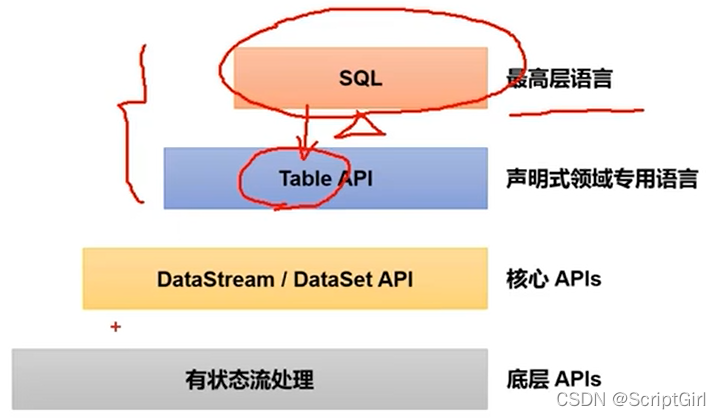

Table API 和 SQL

直到Flink1.12版本才基本做到了功能上的完善，现在仍在不停地调整和更新中，所以这部分内容重点理解含义。

快速上手

需要引入的依赖

planner-blink
streaming-scala

一个简单的事例

env：流执行环境
eventStream：数据流

// 创建表执行环境
StreamTableEnvironment tableEnv = StreamTableEnvironment.create(env);
// 将DataStream转换成Table
Table eventTable = tableEnv.fromDataStream(eventStream);

// 直接写SQL进行转换
Table resultTable1 = tableEnv.sqlQuery("select use, url, `timestamp` from "+eventTable);
// 基于TABLE直接转换
Table resultTable2 = eventTable.select($("user"), $("url")).where($("user").isEqual("Alice"));

// 转回DataStream
tableEnv.toDataStream(resultTable1).print("result");
tableEnv.toDataStream(resultTable2).print("result");
// 执行
env.execute();

基本API

程序架构

env：流执行环境
eventStream：数据流

// 创建表执行环境
StreamTableEnvironment tableEnv = StreamTableEnvironment.create(env);
// 创建输入表
tableEnv.executeSql("create temporary table inputTable ... with('connector'=...)");
// 注册输出表
tableEnv.executeSql("create temporary table outputTable ... with('connector'=...)");

// 直接写SQL进行转换，得到一个新表
Table table1 = tableEnv.sqlQuery("select ... from inputTable ...");
// 使用Table API对表进行查询转换，得到一个新的表
Table table2 = tableEnv.from("inputTable").select(...);
// 将得到的结果写到输出表
Table tableResult = table1.executeInsert("outputTable");

创建表环境

（1）注册Catlog和表

（2）执行SQL查询

（3）注册用户自定义的函数UDF

（4）DataStream和表之间的转换

// 方法1：从原本流环境的基础上获得表环境
StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setParallelism(1);
StreamTableEnvironment tableEnv = StreamTableEnvironment.create(env);


// 方法1延伸： 基于老版本计划器进行 批 处理
ExecutionEnvironment batchEnv = ExecutionEnvironment.getExecutionEnvironment();
BatchTableEnvironment batchTableEnvironment = BatchTableEnvironment.create(batchEnv);


// 方法2：独立创建：定义环境配置来创建表执行环境
EnvironmentSettings settings = EnvironmentSettings.newInstance()
	.isStreamingMode()
	.useBlinkPlanner()//基于flink版本流处理计划器
	.build();
TableEnvironment tableEnv = TableEnvironment.create(settings);


// 方法2延伸：
EnvironmentSettings settings = EnvironmentSettings.newInstance()
	.isStreamingMode()
	.useOldPlanner() // 基于老版本计划器进行 流 处理
	.build();
TableEnvironment tableEnv = TableEnvironment.create(settings);

// 方法2延伸：
EnvironmentSettings settings = EnvironmentSettings.newInstance()
	.isBatchMode()
	.useBlinkPlanner() // 基于新版本计划器进行 批 处理
	.build();
TableEnvironment tableEnv = TableEnvironment.create(settings);

创建表

通过建表语句，with外部数据库，建造的表，是真实存在的表，可以直接执行SQL语句。
而从流转换过来的表，只是一个table对象，要想进一步使用SQL语句，那必须得注册到环境中成为环境中的一个虚拟表才行。

// 从流转换过来的表
Table enventTable = tableEnv.fromDataStream(eventStream);
// 直接使用字符串拼接的方式注册到环境中
Table resultTable = tableEnv.sqlQuery("select user, url, `timestamp` from "+eventTable);
Table resultTable = eventTable.select($("user"), $("url"))
		.where($("user").isEqual("Alice"));
// 创建虚拟表
Table tViewTable = tableEnv.createTemporaryView("NewTable", newTable);//将表注册到环境中，其实是创建一个虚拟表

表的查询

Calcite是提供标准SQL查询的底层工具。

// 使用建表语句创建真实的SQL表
String createDDL = "create table clickTable("+
" url string, user_name string)"+
" with 'connector'='filesystem', 'path'='input/clinks.txt', 'format'='csv'";
tableEnv.executeSql(createDDL);

// 把SQL表读取成JAVA的Table对象，便于使用.where等Table API
Table clickTable = tableEnv.from("clickTable");
Table resultTable = clickTable.where($("user_name").isEqual("Bob"))
	.select($("user_name"), $("url"));

// 把Table对象注册进当前环境,便于后面直接在SQL中使用result表
tableEnv.createTemporaryView("result", resultTable);
Table resultTable2 = tableEnv.sqlQuery("select url, user_name from result");

Table aggResult = tableEnv.sqlQuery("select user_name, count(url) as cnt from clickTable group by user_name");

输出表

// 创建一张用于输出的表
String createOutputDDL = "create table outTable("+
" url string, user_name string)"+
" with 'connector'='filesystem', 'path'='output.txt', 'format'='csv'";
tableEnv.executeSql(createOutputDDL);

// 把结果写入表中
resultTable.executeInsert("outTable");

表和流的转换

表转换成流：

// 普通的流直接打印输出即可
tableEnv.toDataStream(resultTable1).print("result1");

// 聚合转换
tableEnv.createTemporaryView("clickTable", eventTable);
Table aggTable = tableEnv.sqlQuery("select user, count(url) as cnt from clickTable group by user");
tableEnv.toChangelogStream(aggResult).print("agg");

流转换成表：

// 把pojo类的字段当做表的字段
Table enventTable = tableEnv.fromDataStream(eventStream);

// 指定提取哪些字段作为表的字段
Table enventTable = tableEnv.fromDataStream(eventStream, $("timestamp").as("ts"), $("url"));

原子类型：基础数据类型（Integer、Double、String）和通用数据类型（不可拆分）

// 将流转换成表，动态表只有一个字段，重命名为myLong
Table enventTable = tableEnv.fromDataStream(stream, $("myLong"));

Tuple类型：

// 只要f1字段
Table enventTable = tableEnv.fromDataStream(stream, $("f1"));

// f0和f1字段交换位置
Table enventTable = tableEnv.fromDataStream(stream, $("f1"), $("f0"));

// 将f1和f0重命名
Table enventTable = tableEnv.fromDataStream(stream, $("f1").as("myInt"), $("f0").as("myLong"));

POJO类型：常用

Row类型：长度固定，但无法直接推断出每个字段的类型。

附加RowKind属性，可以表示当前行在更新操作中的类型，这样Row就可以把流转换为表
fromChangelogStream()。

更新日志流中，元素的类型必须是Row。

DataStream<Rom> dataStream = env.fromElements(
	Row.ofKind(RowKind.INSERT, "Alice", 12),
	Row.ofKind(RowKind.INSERT, "Bob", 5),
	Row.ofKind(RowKind.UPDATE_BEFORE, "Alice", 12),
	Row.ofKind(RowKind.UPDATE_AFTER, "Alice", 100),
);

// 将更新日志流转换成表
Table table = tableEnv.fromChangelogStream(dataStream);

流处理中的表

动态表和持续查询

关系型数据库 的 更新日志流 changelog stream，结合某一时刻的快照，就可以得到表的变化过程和最终结果了。

高级数据库如Oracle中有物化视图的概念，可以缓存SQL查询的结果，其实就是不停地处理更新日志流的过程。

将流转换成动态表

更新查询：toChangelogStream
追加查询：toDataStream

用SQL持续查询

如果状态大小逐渐增长，或更新计算的复杂度越来越高，可能会耗尽内存空间，可能导致查询失败。

将动态表转换成流

仅追加流：仅通过Insert更改来修改的动态表，可以直接转换为append-only流。

撤回流：包含两类消息的流，添加add和撤回retract。增删改对应的操作：
增：add
删：retract
改：先删后增

更新插入流：包含更新插入upsert消息和删除delete消息，前提是要有唯一的key，upsert时，相同key的value发生变化。

时间属性和窗口

多加一列时间属性，时间属性的数据类型：TIMESTAMP

事件时间

处理乱序数据和延迟数据，要设置水位线，基于当前数据本身自带的最大时间戳。

事件时间语义下定义时间属性：

（1）在建表语句的DDL中定义

create table EventTable(
	user STRING,
	url STRING,
	ts TIMESTAMP(3),//精确到秒后3位，也就是毫秒值
	WATERMARK for ts as ts - INTERVAL '5' SECOND) // 延迟5秒作为水位线
WITH(...);

若原始时间戳是一个长整型的毫秒值，时间戳应该这样定义：

create table EventTable(
	user STRING,
	url STRING,
	ts BIGINT, // 长整型的类型表示事件属性
	ts_ltz AS TO_TIMESTAMP_LTS(ts, 3),//精确到秒后3位，也就是毫秒值
	WATERMARK for ts_ltz as ts_ltz - INTERVAL '5' SECOND) // 延迟5秒作为水位线
WITH(...);

create table EventTable(
	user STRING,
	url STRING,
	ts BIGINT, // 长整型的类型表示毫秒值
	et AS TO_TIMESTAMP(ts / 1000),
	WATERMARK for et as et - INTERVAL '5' SECOND) // 延迟5秒作为水位线
WITH(...);

（2）在流转换成Table的时候定义时间属性

先得到ClickStream
Table clickTable = tableEnv.fromDataStream(clickStream,
	 $("user"),
	 $("url"),
	 $("timestamp").as("ts"),
	 $("et").rowtime()
);

处理时间

窗口

滚动窗口：每天滚动
滑动窗口：窗口大小是1天，每隔1小时滑动一次
累计窗口：最大窗口长度1天，累积步长1小时，这样的话每天统计，但结果每小时更新累积结果

聚合查询 Aggregation

分两种：
（1）流处理中特有的聚合，就是窗口聚合；
（2）SQL原生的聚合查询。

分组聚合

普通分组聚合：

Table aggTable = tableEnv.sqlQuery("select user_name, count(1) from clickTable");
tableEnv.toChangelogStream(aggTable).print("agg");

可能用到的聚合函数：

sum()
max()
min()
avg()
count()

配置状态保存时间，如果超过一定时间，这个状态没有被使用到，就清除。这样结果可能会不太准确，牺牲结果正确性换资源。

tableConfig.setIdleStateRetention(Duration.ofMinutes(60));

分组窗口的聚合：

Table growWindowTable = tableEnv.sqlQuery(
	"select " +
	" user_name, count(1) as cnt, TUMBLE_END(et, INTERVAL '10' SECOND) as entT " +
	" from clickTable " +
	" group by " + // 以什么分组
	" user_name, TUMBLE(et, INTERVAL '10' SECOND)" + // 当前用户名、当前窗口
);
tableEnv.toChangelogStream(growWindowTable).print("growWindow");

窗口聚合

滚动窗口聚合：

Table tumbleWindowResultTable = tableEnv.sqlQuery(
	"select user_name, count(1) as cnt, window_end as endT " +
	" from table(TUMBLE(TABLE clickTable, DESCRIPTOR(et), INTERVAL '10' SECOND))"+
	" GROUP BY user_name, window_end, window_start"
);
tableEnv.toChangelogStream(grotumbleWindowResultTable wWindowTable).print("tumbleWindow");

滑动窗口聚合：

Table hopWindowResultTable = tableEnv.sqlQuery(
	"select user_name, count(1) as cnt, window_end as endT " +
	// 窗口大小是10s，每隔5s输出一次
	" from table(HOP(TABLE clickTable, DESCRIPTOR(et), INTERVAL '5' SECOND, INTERVAL '10' SECOND))"+
	" GROUP BY user_name, window_end, window_start"
);
tableEnv.toChangelogStream(hopWindowResultTable ).print("hopWindow");

累积窗口聚合：

Table cumulateWindowResultTable = tableEnv.sqlQuery(
	"select user_name, count(1) as cnt, window_end as endT " +
	// 窗口大小是10s，每隔5秒输出一次累积结果
	" from table(CUMULATE(TABLE clickTable, DESCRIPTOR(et), INTERVAL '5' SECOND, INTERVAL '10' SECOND))"+
	" GROUP BY user_name, window_end, window_start"
);
tableEnv.toChangelogStream(cumulateWindowResultTable).print("cumulateWindow");

开窗聚合 Over

select
	<聚合函数> over ([partition by <字段1> [, <字段2>, ...]]
order by <时间属性字段>
<开窗范围>),...
from ...

开窗范围：从之前某一行到当前行
范围间隔：

开窗范围选择当前行之前1h的数据
range between interval '1' hour preceding and current row

行间隔：

开窗范围选择当前行之前的5行数据，包括当前行
rows between 5 preceding and current row

开窗聚合（over）：

当前这次访问以及之前3次访问的时间戳平均值
Table overWindowResultTable = tableEnv.sqlQuery("select user_name, avg(ts) over(" +
	" partition by user_name order by et rows between 3 preceding and current row)" +
	" as avg_ts" +
	" from clickTable");
tableEnv.toChangelogStream(overWindowResultTable ).print("overWindow");

多个聚合函数使用同一个window窗口

Table overWindowResultTable = tableEnv.sqlQuery(
	"select user_name, avg(ts) over w , count(url) over w as cnt " +
	" from clickTable "
	// 单独定义window
	" window w as( " +
		" partition by user_name "+
		" order by et "+
		" rows between 3 preceding and current row)"
	);

应用实例–Top N

多对多，表聚合，窗口TVF。

普通Top N（对得到的表中的全部数据计算Top N）

不涉及窗口操作，可以通过over聚合，再加一个条件筛选实现。
flink sql 先排序并赋予行号，再获取行号小于等于N的那些行返回。

select ...
from(
	select ...,
		row_number() over([partition by col1,col2... order by cola,colb...]) as row_num
	from ...
)
where row_num <= N [and 其他条件]

求总浏览量Top N的url

tableEnv.sqlQuery(
	"select user, cnt, row_num " +
	" from( " +
		" select *, row_number() over( order by cnt desc ) as row_num " +
		" from (" +
			" select user, count(url) as cnt from clickTable group by user " +
		")" +
	") where row_num <= 2"
);

窗口Top N（先开窗口，再统计Top N）

每个小时内，访问次数Top N的用户。一段时间内活跃用户的统计。

String subQuery = "select user, count(url) as cnt, window_start, window_end "+
		" from table( TUMBLE( table clickTable, descriptor(et), interval '10' second) )"+
		" group by user, window_start, window_end";
tableEnv.sqlQuery(
	"select user, cnt, row_num " +
	" from( " +
		" select *, row_number() over( "+
					" partition by window_start, window_end "+//必须这么写
					" order by cnt desc ) as row_num " +
		" from (" + subQuery ")" +
	") where row_num <= 2"
);

联结查询 Join

常规联结查询

仅支持等值作为联结条件。

等值内连接

select *
from table1
inner join table2
on table1.id = table2.id

等值外连接

左外连接
select *
from table1
left join table2
on table1.id = table2.id

右外连接
select *
from table1
right join table2
on table1.id = table2.id

全外连接
select *
from table1
full outer join table2
on table1.id = table2.id

间隔联结查询

两表的联结，不需要join关键字。
联结条件用where定义，用等值表达式描述。
时间间隔限制，联结条件后用and追加一个时间间隔的限制条件。

（1）ltime = rtime
（2）ltime >= rtime and ltime < rtime + interval '10' minute
（3）ltime between rtime - interval '10' second and rtime + interval '5' second

收到订单4小时内要发货：

select *
from table1, table2
where table1.id = table2.id
and table1.order_time between table2.time-interval '4' hour
