[移动开发]屏幕刷新机制与Choreographer的工作原理

前言

2021的进度已过50%，不知大家的小目标是否已经也到达了50%了，如果没有的话，还有2021的下一个50%。本文将给大家带来Android的屏幕刷新机制的介绍，同时通过Choreographer的源码了解它的工作原理。

正文

刷新率：代表一秒内屏幕刷新的次数，大部分手机的刷新率为60Hz，即一秒刷新60次，所以大概就是16.6ms刷新一次，这个是由硬件的参数决定的。

帧率：相信开发客户端的同学都听说过FPS，也就是帧率。帧率代表一秒内绘制的帧数，当某个页面或者某个操作的帧率比较低时，也就是出现丢帧的情况（没法在16.6ms内完成工作），有可能就会出现卡顿。

Android通过VSync来确保帧率的稳定，VSync是Vertical Synchronization(垂直同步)的缩写，它主要用来出发界面的更新绘制、处理用户的输入等操作，系统会定时发送Vsync信号，也就是16ms发送一次，在Android4.1开始引入Vsync机制。

我们通过下面两张图来看看VSync机制。

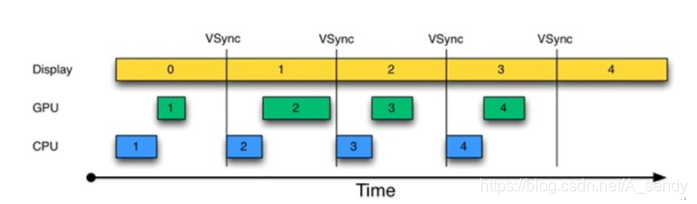

正常的Vsync机制：

发生卡顿：

（图片来源于网络，如有侵权请联系删除）

以上两张图如何理解：

正常帧：1、2、3、4每一帧内都能够计算完成，并且得到展示，给用户。

掉帧：第一帧的时候，B没能计算完成，所以第二帧继续展示A，直到第三帧才能展示出B，但A却不能在第三帧计算完成，所以第四帧继续展示的是B，就出现了掉帧的情况，可能给用户带来卡顿的感觉。

看完上图，可能会带来对问题是Vsync怎么去触发到具体页面的绘制等响应的呢？有个重要的类Choreographer，Vsync通过去唤醒Choreographer，然后它进行一系列的处理，比如输入事件、控件的更新等等，同时Choreographer也会进行请求Vsync信号。接下来就来看看Choreographer这个类是怎么样的。

除了VSync信号，Choreographer起到了很大的作用，假设没有Vsync跟Choreographer，那么每当渲染完一帧，那么下一帧就接着开始渲染，这导致了不稳定的情况。它们的存在便能够保证帧率的稳定，让用户的体验更好。

Choreographer通过接收Vsync的信号，进而对app的一些绘制、用户输入事件、动画等做处理，这些都是在onVsync回调方法里边进行统一的处理；同时它也负责对Vsync信号的请求。接下来，我们通过源码来了解它的工作原理。

1.注册：

我们都知道，每当要接收某个回调事件，都需要提前进行注册。Choreographer是怎么去进行注册的呢？

在了解之前，我们先看看Choreographer是怎么被创建出来的：

public static Choreographer getInstance() {
    return sThreadInstance.get();
}
private static final ThreadLocal<Choreographer> sThreadInstance =
            new ThreadLocal<Choreographer>() {
        @Override
        protected Choreographer initialValue() {
            Looper looper = Looper.myLooper();
            if (looper == null) {
                throw new IllegalStateException("The current thread must have a looper!");
            }
            Choreographer choreographer = new Choreographer(looper, VSYNC_SOURCE_APP);
            if (looper == Looper.getMainLooper()) {
                mMainInstance = choreographer;
            }
            return choreographer;
        }
    };

可以看出它是一个线程单例，并且需要有looper与之绑定。

它的构造方法：

private Choreographer(Looper looper, int vsyncSource) {
    mLooper = looper;
    mHandler = new FrameHandler(looper);
    mDisplayEventReceiver = USE_VSYNC
            ? new FrameDisplayEventReceiver(looper, vsyncSource)
            : null;
    //......
    mCallbackQueues = new CallbackQueue[CALLBACK_LAST + 1];
    for (int i = 0; i <= CALLBACK_LAST; i++) {
        mCallbackQueues[i] = new CallbackQueue();
    }
    //......
}

在这里还没看到注册的代码，但我们可以看到Choreographer在初始化的时候，创建了FrameDisplayEventReceiver，FrameDisplayEventReceiver继承了DisplayEventReceiver，它的构造方法为：

public DisplayEventReceiver(Looper looper, int vsyncSource) {
    if (looper == null) {
        throw new IllegalArgumentException("looper must not be null");
    }
    mMessageQueue = looper.getQueue();
    mReceiverPtr = nativeInit(new WeakReference<DisplayEventReceiver>(this), mMessageQueue,
            vsyncSource);
  //......
}

可以看到，在构造方法里边进行了注册初始化的时候，注册方式则是通过native方法nativeInit去监听文件句柄，这样就建立了Vsync与Java层的监听通道。

2.接收：

FrameDisplayEventReceiver#onVsync

@Override
public void onVsync(long timestampNanos, long physicalDisplayId, int frame) {
    //省略部分代码
    Message msg = Message.obtain(mHandler, this);
    msg.setAsynchronous(true);
    mHandler.sendMessageAtTime(msg, timestampNanos / TimeUtils.NANOS_PER_MS);
}

接收到msg时：

@Override
public void run() {
    mHavePendingVsync = false;
    doFrame(mTimestampNanos, mFrame);
}

doFrame方法真正做绘制等逻辑的统一处理：

void doFrame(long frameTimeNanos, int frame) {
    final long startNanos;
    synchronized (mLock) {
        if (!mFrameScheduled) {
            return; // no work to do
        }
				//省略掉帧逻辑
    try {
      //省略记录绘制信息代码
        doCallbacks(Choreographer.CALLBACK_INPUT, frameTimeNanos);
        doCallbacks(Choreographer.CALLBACK_ANIMATION, frameTimeNanos);
        doCallbacks(Choreographer.CALLBACK_INSETS_ANIMATION, frameTimeNanos);
        doCallbacks(Choreographer.CALLBACK_TRAVERSAL, frameTimeNanos);
        doCallbacks(Choreographer.CALLBACK_COMMIT, frameTimeNanos);
    }
    //输出log
}

doFrame的开始主要作与上次最后一次调用的时间差，并计算掉帧的逻辑，接着开始边记录绘制信息，边执行每种callbackType的callback，这些callback分别为：

public static final int CALLBACK_INPUT = 0; //input事件callback
public static final int CALLBACK_ANIMATION = 1; //动画的callback
public static final int CALLBACK_INSETS_ANIMATION = 2;//insets 动画
public static final int CALLBACK_TRAVERSAL = 3;//遍历view tree渲染
public static final int CALLBACK_COMMIT = 4;//提交

每一种都会有对应一个CallbackQueue,里边其实维护的是一个元素为Callback Record的链表结构，其定义如下：

private static final class CallbackRecord {
    public CallbackRecord next;
    public long dueTime;
    public Object action; // Runnable or FrameCallback
    public Object token;

    @UnsupportedAppUsage
    public void run(long frameTimeNanos) {
        if (token == FRAME_CALLBACK_TOKEN) {
            ((FrameCallback)action).doFrame(frameTimeNanos);
        } else {
            ((Runnable)action).run();
        }
    }
}

3.请求：

每当我们跟新UI时，比如说TextView更新展示的文本，看似一个简单的调用，实际里边执行了很多逻辑，最后会调用到ViewRootImpl的scheduleTraversals方法：

void scheduleTraversals() {
    if (!mTraversalScheduled) {
        mTraversalScheduled = true;
        mTraversalBarrier = mHandler.getLooper().getQueue().postSyncBarrier();
        mChoreographer.postCallback(
                Choreographer.CALLBACK_TRAVERSAL, mTraversalRunnable, null);
      //省略其他代码
    }
}

可以看到它通过Choreographer调用postCallback方法，post一个callback_type为CALLBACK_TRAVERSAL的任务，postCallback最后会调用到postCallbackDelayedInternal方法，源码如下：

private void postCallbackDelayedInternal(int callbackType,
        Object action, Object token, long delayMillis) {
    //省略log
    synchronized (mLock) {
        //计算时间
       mCallbackQueues[callbackType].addCallbackLocked(dueTime, action, token);

        if (dueTime <= now) {
            scheduleFrameLocked(now);
        } else {
            Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_CALLBACK, action);
            msg.arg1 = callbackType;
            msg.setAsynchronous(true);
            mHandler.sendMessageAtTime(msg, dueTime);
        }
    }
}

将其添加到上边讲过的callbackType为CALLBACK_TRAVERSAL的CallbackQueue中去，然后再对比一下时间，如果没有延迟的话，则直接调用scheduleFrameLocked方法，否则延迟发送一个MSG_DO_SCHEDULE_CALLBACK，其实最后也是调用了scheduleFrameLocked方法：

private void scheduleFrameLocked(long now) {
    if (!mFrameScheduled) {
        mFrameScheduled = true;
        if (USE_VSYNC) {
            if (isRunningOnLooperThreadLocked()) {
              //发起一个Vsync信号请求
                scheduleVsyncLocked();
            } else {
              //切换线程再发送
                Message msg = mHandler.obtainMessage(MSG_DO_SCHEDULE_VSYNC);
                msg.setAsynchronous(true);
                mHandler.sendMessageAtFrontOfQueue(msg);
            }
        } else {
            //省略计算时间的方法
          //直接按时调用doFrame
            Message msg = mHandler.obtainMessage(MSG_DO_FRAME);
            msg.setAsynchronous(true);
            mHandler.sendMessageAtTime(msg, nextFrameTime);
        }
    }
}

此方法主要做了三个事：

1.如果是使用VSYNC，则先判断是否运行在当前线程，是的话则发起VSync信号请求。

2.如果不是当前线程，则切换至当前线程再请求

3.如果没有使用VSYNC机制，则直接调用doFrame，无需等到下个VSync信号的到来。

那么真正发起请求是怎么发起的呢？其实就是最开始初始化的FrameDisplayEventReceiver发起的，通过调用native方法nativeScheduleVsync发起。

public void scheduleVsync() {
    if (mReceiverPtr == 0) {
        Log.w(TAG, "Attempted to schedule a vertical sync pulse but the display event "
                + "receiver has already been disposed.");
    } else {
        nativeScheduleVsync(mReceiverPtr);
    }
}

这里只举了CALLBACK_TRAVERSAL这种callType的例子，像animation这些其实可以通过跟踪其start方法，也可以得知发送的是CALLBACK_ANIMATION这种callbackType的callback。

到此我们可以了解到以下三点：

1. Choreographer通过接收一系列的事件，分别按照不同的callbackType进行存放，等到接收到VSync信号则统一处理。同时它也负责对VSync信号的请求。
2. 它是一个线程单例，且初始化必须得有对应的looper
3. 它持有DisplayEventReceiver，通过DisplayEventReceiver进行接收处理VSync信号的到来和请求VSync信号

结语

相信通过本次的分享，我们都可以对Android的页面刷新机制更加了解，同时也知道了平时没有直接接触到的Choreographer是怎么工作的。

这半年大家有可能读完了Q本书，迭代了N个版本，修复了M个bug，刷了X道LeetCode，Y次夜跑，刷了X个短视频，瞎逛了S个地方，写了Z篇文章，希望在下一个半年，大家能够继续实现下一个50%的目标。
