曾经的痛，之前搞Android的时候很多东西都没有做总结，很多也忘了，慢慢重新整理回来吧，下面是实现安卓视频开发的部分关键代码，主要是用于存档，思路总结于注释，可参考（如有错误，欢迎指正 !）
CMake配置环境项目，gradle代码块：
android {
compileSdkVersion 30
buildToolsVersion "30.0.3"
defaultConfig {
applicationId "cn.itcast.newproject"
minSdkVersion 17
targetSdkVersion 28
externalNativeBuild{
cmake{
cppFlags ""
abiFilters "armeabi-v7a" //给出CMakeLists.txt指定编译此平台
}
}
ndk{
abiFilters("armeabi-v7a") //apk/lib/libnative-lib.so指定编译的是此平台
}
versionCode 1
versionName "1.0"
testInstrumentationRunner "androidx.test.runner.AndroidJUnitRunner"
}
buildTypes {
release {
minifyEnabled false
proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
}
}
}

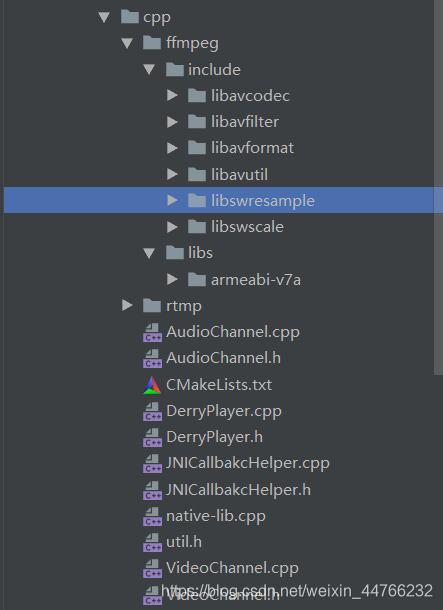

手写FFmpeg && rtmp(导入别人的也行)：
CMakeLists.txt:
cmake_minimum_required(VERSION 3.6.4111459)
set(FFMPEG ${CMAKE_SOURCE_DIR}/ffmpeg) ##拿到ffmpeg的路径
set(RTMP ${CMAKE_SOURCE_DIR}/rtmp) ##拿到rtmp的路径
include_directories(${FFMPEG}/include) ##导入ffmpeg的头文件
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -L${FFMPEG}/libs/${CMAKE_ANDROID_ARCH_ABI}") ##导入ffmpeg库指定
set(CMAKE_CXX_FLAGS "${CMAKE_CXX_FLAGS} -L${RTMP}/libs/${CMAKE_ANDROID_ARCH_ABI}") # rtmp库指定
##批量导入 源文件
file(GLOB src_files *.cpp)
add_library(
native-lib # 总库libnative-lib.so
SHARED # 动态库
${src_files})
target_link_libraries(
native-lib # 总库libnative-lib.so
##忽略顺序的方式，导入
-Wl,--start-group
avcodec avfilter avformat avutil swresample swscale
-Wl,--end-group
log # 日志库，打印日志用的
z # libz.so库，是FFmpeg需要用ndk的z库，FFMpeg需要额外支持 libz.so
rtmp # rtmp 后面会专门介绍
android # android 后面会专门介绍，目前先要明白的是 ANativeWindow 用来渲染画面的
OpenSLES # OpenSLES 后面会专门介绍，目前先要明白的是 OpenSLES 用来播放声音的
)
熟悉一下之前的编码流程

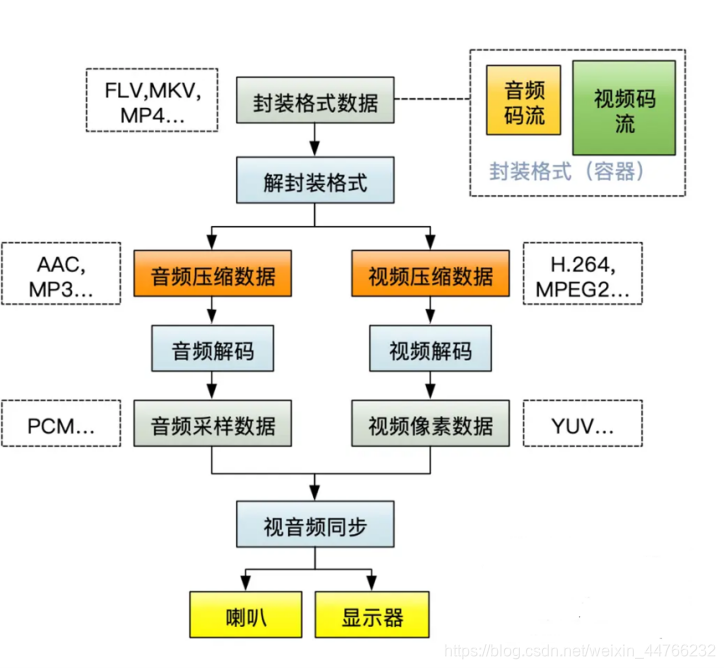

项目流程图：

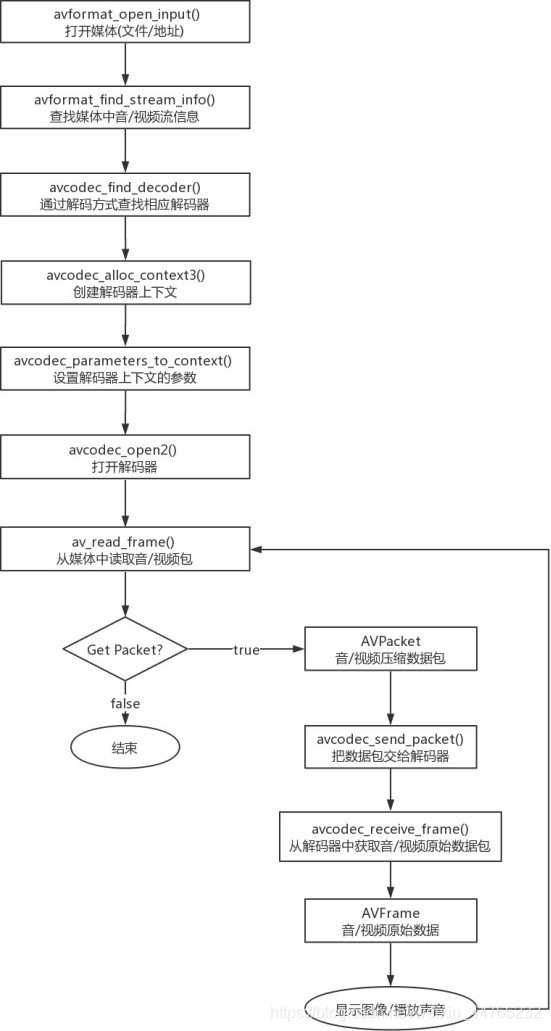

ffmpeg解封装解码流程API概况：
activity_main.xml:
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
xmlns:tools="http://schemas.android.com/tools"
android:layout_width="match_parent"
android:layout_height="match_parent"
android:orientation="vertical"
tools:context=".MainActivity">
<SurfaceView
android:id="@+id/surfaceView"
android:layout_width="match_parent"
android:layout_height="200dp" />
<LinearLayout
android:layout_width="match_parent"
android:layout_height="30dp"
android:layout_margin="5dp">
<TextView
android:id="@+id/tv_time"
android:layout_width="wrap_content"
android:layout_height="match_parent"
android:gravity="center"
android:text="00:00/00:00"
android:visibility="gone" />
<SeekBar
android:id="@+id/seekBar"
android:layout_width="0dp"
android:layout_height="match_parent"
android:layout_weight="1"
android:max="100"
android:visibility="gone" />
</LinearLayout>
</LinearLayout>
搭建C++上层：
思路在注释上
package cn.itcast.newproject;
public class PlayerClass {
static {
System.loadLibrary("native-lib");
}
//第一步先声明接口
//下层工作完上层要有接口，准备成功的接口，会去告诉上层
//接口是给Java层的main用的
private OnPreparedListener onPreparedListener;
public PlayerClass() {
}
// 第二步
// 设置媒体源（文件路径++++直播地址rtmp）
// sdk卡本地有MP4文件
//声明meidiePlay dataSource
private String dataSource;
public void setDataSource(String dataSource) {
this.dataSource = dataSource;
}
//第三步
// 播放器准备播放，因为解封装格式不一定成功，一定要打开测试一下
//成功后再调用接口
public void prepare() {
//传参媒体源
prepareNative(dataSource);
}
//第四步
// 开始播放
public void start() {
startNative(); }
//第五步
// 停止播放
public void stop() {
stopNative(); }
//第六步
//程序关闭时，释放资源
public void release() {
releaseNative(); }
//给JNI反射调用的
//Native层为C++下层，提供函数给上层Java层调用
public void onPrepared() {
//判空，不为空就回调
if (onPreparedListener != null) {
onPreparedListener.onPrepared();
}
}
//设置准备成功的监听
public void setOnPreparedListener(OnPreparedListener onPreparedListener) {
this.onPreparedListener = onPreparedListener; }
//准备成功的监听
public interface OnPreparedListener {
void onPrepared();}
//Native函数实现区域
//使用软编解码，硬编解码的调参数太烦了就不用了
private native void prepareNative(String dataSource);
private native void startNative();
private native void stopNative();
private native void releaseNative();
}
Java层MainActivity(上层):
package cn.itcast.newproject;
import androidx.appcompat.app.AppCompatActivity;
import android.os.Bundle;
import android.os.Environment;
import android.view.WindowManager;
import android.widget.Toast;
import java.io.File;
public class MainActivity extends AppCompatActivity {
private PlayerClass player;
@Override
protected void onCreate(Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
getWindow().setFlags(WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON, WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON);
setContentView(R.layout.activity_main);
//创建类
player = new PlayerClass();
player.setDataSource(
new File(Environment.getExternalStorageDirectory() + File.separator + "demo.mp4")
.getAbsolutePath());
// 准备成功的回调处
// 被C++调用 可能会是子线程调用的
player.setOnPreparedListener(new PlayerClass.OnPreparedListener() {
@Override
public void onPrepared() {
runOnUiThread(new Runnable() {
@Override
public void run() {
Toast.makeText(MainActivity.this, "准备完成，即将开始播放", Toast.LENGTH_SHORT).show();
}
});
//准备成功，调用 C++ 开始播放
player.start();
}
});
}
@Override // ActivityThread.java Handler
protected void onResume() { // 触发准备
super.onResume();
//保证一触发就传到C++层
//C++如果是准备成功就返回成功信息，回到runOnUiThread函数打印
//再调用Play.start()，最后再调回C++
player.prepare();
}
@Override
protected void onStop() {
super.onStop();
player.stop();
}
//Activity关闭的时候释放资源，爱放不放
@Override
protected void onDestroy() {
super.onDestroy();
player.release();
}
}
完成Native函数实现（JNI函数）:
#include <jni.h>
#include <string>
#include "DerryPlayer.h"
#include "JNICallbakcHelper.h"
extern "C"{
#include <libavutil/avutil.h>
}
extern "C" JNIEXPORT jstring JNICALL
Java_com_derry_player_MainActivity_getFFmpegVersion(
JNIEnv *env,
jobject /* this */) {
std::string info = "FFmpeg的版本号是:";
info.append(av_version_info());
return env->NewStringUTF(info.c_str());
}
DerryPlayer *player = 0;
JavaVM *vm = 0;
jint JNI_OnLoad(JavaVM * vm, void * args) {
::vm = vm;
return JNI_VERSION_1_6;
}
//prepareNative
extern "C"
JNIEXPORT void JNICALL
Java_com_derry_player_DerryPlayer_prepareNative(JNIEnv *env, jobject job, jstring data_source) {
const char * data_source_ = env->GetStringUTFChars(data_source, 0);
auto *helper = new JNICallbakcHelper(vm, env, job); // C++子线程回调 ， C++主线程回调
player = new DerryPlayer(data_source_, helper);
player->prepare();
env->ReleaseStringUTFChars(data_source, data_source_);
}
//startNative
extern "C"
JNIEXPORT void JNICALL
Java_com_derry_player_DerryPlayer_startNative(JNIEnv *env, jobject thiz) {
if (player) {
// player.start();
}
}
//stopNative
extern "C"
JNIEXPORT void JNICALL
Java_com_derry_player_DerryPlayer_stopNative(JNIEnv *env, jobject thiz) {
}
//releaseNative
extern "C"
JNIEXPORT void JNICALL
Java_com_derry_player_DerryPlayer_releaseNative(JNIEnv *env, jobject thiz) {
}
C++实现文件：
#include "DerryPlayer.h"
DerryPlayer::PlayerClass(const char *data_source, JNICallbakcHelper *helper) {
// this->data_source = data_source;
// 如果一旦被释放，会一定造成悬空指针
// 记得复习深拷贝
// this->data_source = new char[strlen(data_source)];
// Java: demo.mp4
// C层：demo.mp4\0 C层会自动 + \0, strlen不计算\0的长度，需要手动加 \0
this->data_source = new char[strlen(data_source) + 1];
strcpy(this->data_source, data_source); // 把源 Copy给成员
this->helper = helper;
}
PlayerClass::~PlayerClass() {
if (data_source) {
delete data_source;
}
if (helper) {
delete helper;
}
}
void *task_prepare(void *args) {
// 此函数和PlayerClass这个对象没有关系，不能用PlayerClass的私有成员
// avformat_open_input(0, this->data_source)
auto *player = static_cast<PlayerClass *>(args);
player->prepare_();
return 0; // 必须返回，坑，错误很难找
}
void PlayerClass::prepare_() { // 此函数 是 子线程
/**
* TODO 第一步：打开媒体地址（文件路径， 直播地址rtmp）
*/
formatContext = avformat_alloc_context();
AVDictionary *dictionary = 0;
av_dict_set(&dictionary, "timeout", "5000000", 0); // 单位微妙
//AVFormatContext *
//路径
//AVInputFormat *fmt Mac、Windows 摄像头、麦克风，用不到不写，也不想写
//Http 连接超时， 打开rtmp的超时 AVDictionary **options
int r = avformat_open_input(&formatContext, data_source, 0, &dictionary);
// 释放字典
av_dict_free(&dictionary);
if (r) {
// 把错误信息反馈给Java，回调给Java Toast——打开媒体格式失败，请检查代码
//实现 JNI 反射回调到Java方法，并提示
return;
}
//第二步：查找媒体中的音视频流的信息
r = avformat_find_stream_info(formatContext, 0);
if (r < 0) {
// 这里实现 JNI 反射回调到Java方法
return;
}
//根据流信息，流的个数，用循环来找
for (int i = 0; i < formatContext->nb_streams; ++i) {
//获取媒体流（视频，音频）
AVStream *stream = formatContext->streams[i];
// 第五步：从上面的流中 获取 编码解码的【参数】
//由于：后面的编码器 解码器 都需要参数（宽高 等等）
AVCodecParameters *parameters = stream->codecpar;
//第六步：（根据上面的【参数】）获取编解码器
AVCodec *codec = avcodec_find_decoder(parameters->codec_id);
//第七步：编解码器 上下文
AVCodecContext *codecContext = avcodec_alloc_context3(codec);
if (!codecContext) {
// 实现 JNI 反射回调到Java方法，并提示
return;
}
//第八步：空白parameters copy codecContext）
r = avcodec_parameters_to_context(codecContext, parameters);
if (r < 0) {
// 实现JNI 反射回调到Java方法，并提示
return;
}
//第九步：打开解码器
r = avcodec_open2(codecContext, codec, 0);
if (r) { // 非0就是true
// 实现JNI 反射回调到Java方法，并提示
return;
}
//第十步：从编解码器参数中，获取流的类型 codec_type === 音频 视频
if (parameters->codec_type == AVMediaType::AVMEDIA_TYPE_AUDIO) { // 音频
audio_channel = new AudioChannel();
} else if (parameters->codec_type == AVMediaType::AVMEDIA_TYPE_VIDEO) { // 视频
video_channel = new VideoChannel();
}
} // for end
/**
//第十一步: 如果流中 没有音频 也没有 视频 健壮性校验
*/
if (!audio_channel && !video_channel) {
// 实现JNI 反射回调到Java方法，并提示
return;
}
//第十二步：媒体文件可以了，通知给上层
if (helper) {
helper->onPrepared(THREAD_CHILD);
}
}
void DerryPlayer::prepare() {
// 最后创建子线程
pthread_create(&pid_prepare, 0, task_prepare, this);
}
C++头文件：
#ifndef PLAYERCLASS_PLAYERCLASS_H
#define PLAYERCLASS_PLAYERCLASS_H
#include <cstring>
#include <pthread.h>
#include "AudioChannel.h"
#include "VideoChannel.h"
#include "JNICallbakcHelper.h"
#include "util.h"
extern "C" {//FFmpeg需要用C编译
#include <libavformat/avformat.h>
};
class DerryPlayer {
private:
char *data_source = 0; // 指针
pthread_t pid_prepare;
AVFormatContext *formatContext = 0;
AudioChannel *audio_channel = 0;
VideoChannel *video_channel = 0;
JNICallbakcHelper *helper = 0;
public:
PlayerClass(const char *data_source, JNICallbakcHelper *helper);
~PlayerClass();
void prepare();
void prepare_();
};
#endif //PLAYERCLASS_PLAYERCLASS_H
