Android 高级UI组件

1. 进度条 ProgressBar

ProgressBar,进度条，分为长条形进度条（确定操作耗时时使用）和圆形进度条（不确定操作耗时时使用）。默认样式是圆形进度条。

使用举例：

<ProgressBar
      android:id="@+id/indeterminateBar"
      android:layout_width="wrap_content"
      android:layout_height="wrap_content"
      />

• 要使用长条形进度条：

  1. 设置style属性：style="@android:style/Widget.ProgressBar.Horizontal"

  2. 设置进度条的进度：android:progress="25"

     表示当前进度为25%的条形进度条。

     <ProgressBar
           android:id="@+id/determinateBar"
           style="@android:style/Widget.ProgressBar.Horizontal"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:progress="25"/>


     默认情况下进度条的进度最大值为100，可以通过android:max属性修改。

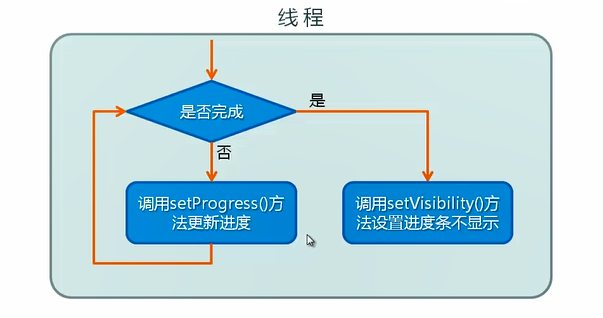

• 基本使用：在另外一个线程中检测耗时操作是否完成，没有完成时，更新进度条；完成时，隐藏进度条。



• 由于Android不支持在主线程中更新UI组件，所以更新进度条要使用安卓提供的Handle对象用来发送消息，更新UI

举例：

package com.mingrisoft;

import android.app.Activity;
import android.os.Bundle;
import android.os.Handler;
import android.os.Message;
import android.view.View;
import android.view.WindowManager;
import android.widget.ProgressBar;
import android.widget.Toast;


import java.util.logging.LogRecord;

public class MainActivity extends Activity {
    private ProgressBar horizonP;            //水平进度条
    private int mProgressStatus = 0;        //完成进度
    private Handler mHandler;            //声明一个用于处理消息的Handler类的对象

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN,
                WindowManager.LayoutParams.FLAG_FULLSCREEN); //设置全屏显示
        horizonP = (ProgressBar) findViewById(R.id.progressBar1);    //获取水平进度条
        mHandler = new Handler() {
            @Override
            public void handleMessage(Message msg) {
                if (msg.what == 0x111) {
                    horizonP.setProgress(mProgressStatus);    //更新进度
                } else {
                    Toast.makeText(MainActivity.this, "耗时操作已经完成", Toast.LENGTH_SHORT).show();
                    horizonP.setVisibility(View.GONE);    //设置进度条不显示，并且不占用空间
                }
            }
        };
        new Thread(new Runnable() {
            public void run() {
                while (true) {
                    mProgressStatus = doWork();    //获取耗时操作完成的百分比
                    Message m = new Message();
                    if (mProgressStatus < 100) {
                        m.what = 0x111;
                        mHandler.sendMessage(m);    //发送信息
                    } else {
                        m.what = 0x110;
                        mHandler.sendMessage(m);    //发送消息
                        break;
                    }
                }

            }

            //模拟一个耗时操作
            private int doWork() {
                mProgressStatus += Math.random() * 10;    //改变完成进度
                try {
                    Thread.sleep(200);        //线程休眠200毫秒
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
                return mProgressStatus;    //返回新的进度
            }
        }).start();    //开启一个线程
    }
}

2. 拖动条 SeekBar

SeekBar，拖动条，是ProgressBar的子类。

除了继承过来的属性，还有一个特殊的属性：

• android:thumb

  设置拖动条上的"小圆点"的样式。

使用举例：

<SeekBar
        android:id="@+id/seekbar"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:max="255"
        android:progress="255"

        />

• 可以通过设置SeekBar.OnSeekBarChangeListener，来监听进度条变化。

举例：

package com.mingrisoft;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.widget.ImageView;
import android.widget.SeekBar;

public class MainActivity extends AppCompatActivity {
   private ImageView image;          //定义图片
    private SeekBar seekBar;          //定义拖动条
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        image = (ImageView) findViewById(R.id.image);    //获取图片
        seekBar = (SeekBar) findViewById(R.id.seekbar);    //获取拖动条
        //为拖动条设置监听事件
        seekBar.setOnSeekBarChangeListener(new SeekBar.OnSeekBarChangeListener() {
            // 当拖动条的滑块位置发生改变时触发该方法
            @Override
            public void onProgressChanged(SeekBar arg0, int progress,
                                          boolean fromUser) {
                // 动态改变图片的透明度
                image.setImageAlpha(progress);
            }
            @Override
            public void onStartTrackingTouch(SeekBar bar) {
                // 开始触摸时执行
            }
            @Override
            public void onStopTrackingTouch(SeekBar bar) {
                // 停止触摸时执行
            }
        });
    }
}

3. 星级评分条 RatingBar

RatingBar,星级评分条，也是ProgressBar的子类，组件宽度需设置为wrap_content。

主要属性：

使用举例：

<!-- 星级评分条 -->
    <RatingBar
        android:id="@+id/ratingBar1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:numStars="5"
        android:rating="0"
        android:layout_above="@+id/btn"
        android:layout_marginBottom="60dp"/>

• Java中可以使用<RatingBar>.setRatting(<int ratting>)或<RatingBar>.getRatting(<int ratting>)来设置或获取当前评级。

• 使用<RatingBar>.setOnRatingBarChangeListener（）来设置监听。

4. 显示图像组件 ImageView

ImageView，用以显示图像。

使用举例：

<LinearLayout
     xmlns:android="http://schemas.android.com/apk/res/android"
     android:layout_width="match_parent"
     android:layout_height="match_parent">
     <ImageView
         android:layout_width="wrap_content"
         android:layout_height="wrap_content"
         android:src="@drawable/my_image"
         android:contentDescription="@string/my_image_description"
         />
 </LinearLayout>

常用属性：

5. 图像切换显示 ImageSwitcher

ImageSwitcher，用以切换显示图片。

使用举例：

<ImageSwitcher
    android:id="@+id/imageswitcher"
    android:layout_centerVertical="true"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content">

• 为ImageSwicher设置Factory（用来为ImageSwicher制造ImageView）：<imageSwitcher>.setFactory()

• 为ImageSwicher设置触摸监听器：imageSwitcher.setOnTouchListener()

• 设置图片资源：<imageSwitcher>.setImageRecource（<int RecourceID>）

举例：实现相册（滑动切换图片）

package com.mingrisoft;

import android.app.Activity;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.MotionEvent;
import android.view.View;
import android.view.ViewGroup;
import android.view.WindowManager;
import android.view.animation.AnimationUtils;
import android.widget.ImageSwitcher;
import android.widget.ImageView;
import android.widget.ViewSwitcher;

public class MainActivity extends Activity {
    private int[] arrayPictures = new int[]{R.mipmap.img01, R.mipmap.img02, R.mipmap.img03,
            R.mipmap.img04, R.mipmap.img05, R.mipmap.img06,
            R.mipmap.img07, R.mipmap.img08, R.mipmap.img09,
    };// 声明并初始化一个保存要显示图像ID的数组
    private ImageSwitcher imageSwitcher; // 声明一个图像切换器对象
    //要显示的图片在图片数组中的Index
    private int pictutureIndex;
    //左右滑动时手指按下的X坐标
    private float touchDownX;
    //左右滑动时手指松开的X坐标
    private float touchUpX;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN,
                WindowManager.LayoutParams.FLAG_FULLSCREEN);//设置全屏显示

        imageSwitcher = (ImageSwitcher) findViewById(R.id.imageswitcher); // 获取图像切换器
        //为ImageSwicher设置Factory，用来为ImageSwicher制造ImageView
        imageSwitcher.setFactory(new ViewSwitcher.ViewFactory() {
            @Override
            public View makeView() {
                ImageView imageView = new ImageView(MainActivity.this); // 实例化一个ImageView类的对象
                imageView.setImageResource(arrayPictures[pictutureIndex]);//根据id加载默认显示图片
                return imageView; // 返回imageView对象
            }
        });
        imageSwitcher.setOnTouchListener(new View.OnTouchListener() {
            @Override
            public boolean onTouch(View v, MotionEvent event) {
                if (event.getAction() == MotionEvent.ACTION_DOWN) {
                    //取得左右滑动时手指按下的X坐标
                    touchDownX = event.getX();
                    return true;
                } else if (event.getAction() == MotionEvent.ACTION_UP) {
                    //取得左右滑动时手指松开的X坐标
                    touchUpX = event.getX();
                    //从左往右，看下一张
                    if (touchUpX - touchDownX > 100) {
                        //取得当前要看的图片的index
                        pictutureIndex = pictutureIndex == 0 ? arrayPictures.length - 1 : pictutureIndex - 1;
                        //设置图片切换的动画
                        imageSwitcher.setInAnimation(AnimationUtils.loadAnimation(MainActivity.this, R.anim.slide_in_left));
                        imageSwitcher.setOutAnimation(AnimationUtils.loadAnimation(MainActivity.this, R.anim.slide_out_right));
                        //设置当前要看的图片
                        imageSwitcher.setImageResource(arrayPictures[pictutureIndex]);
                        //从右往左，看上一张
                    } else if (touchDownX - touchUpX > 100) {
                        //取得当前要看的图片index
                        pictutureIndex = pictutureIndex == arrayPictures.length - 1 ? 0 : pictutureIndex + 1;
                        //设置切换动画
                        imageSwitcher.setOutAnimation(AnimationUtils.loadAnimation(MainActivity.this, R.anim.slide_out_left));
                        imageSwitcher.setInAnimation(AnimationUtils.loadAnimation(MainActivity.this, R.anim.slide_in_right));
                        //设置要看的图片
                        imageSwitcher.setImageResource(arrayPictures[pictutureIndex]);
                    }
                    return true;
                }
                return false;
            }
        });
    }

}

6. 网格视图组件 GridView

GridView，网格形式显示组件，网格内数据通过Adapter将后端数据传向UI界面，样式通过单独的布局文件配置

Adapter：适配器，是后端数据和UI界面间的重要桥梁，复杂为数据集中的每个数据设置一个View。

常用Adapter：

• ArrayAdapter

  数组适配器，将数组的多个值包装成多个列表项，只能显示一行文字

• SmipleAdapter

  简单适配器，将List的多个值包装成列表项，可以自定义各种效果

• SimpleCursorAdapter

  将数据库的数据包装成列表项

• BaseAdapter

  基础适配器，自定义功能强大

GirdView主要属性：

使用举例：

<!--网格布局-->
    <GridView
        android:id="@+id/gridView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:columnWidth="100dp"
        android:gravity="center"
        android:numColumns="auto_fit"
        android:stretchMode="columnWidth"
        android:verticalSpacing="5dp">

• <GridView>.setAdapter(<Adapter adapter>)：设置Adapter

举例：

package com.mingrisoft;

import android.app.Activity;
import android.content.Context;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.view.ViewGroup;
import android.widget.BaseAdapter;
import android.widget.GridView;
import android.widget.ImageView;

public class MainActivity extends Activity {
    //显示的图片数组
    private Integer[] picture = {R.mipmap.img01, R.mipmap.img02, R.mipmap.img03,
            R.mipmap.img04, R.mipmap.img05, R.mipmap.img06, R.mipmap.img07,
            R.mipmap.img08, R.mipmap.img09, R.mipmap.img10, R.mipmap.img11,
            R.mipmap.img12,};

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        GridView gridView= (GridView) findViewById(R.id.gridView);  //获取布局文件中的GridView组件
        gridView.setAdapter(new ImageAdapter(this));                //调用ImageAdapter

    }
    //创建ImageAdapter
    public class ImageAdapter extends BaseAdapter{
        private Context mContext;  //获取上下文
        public ImageAdapter(Context c){
            mContext=c;
        }
        @Override
        public int getCount() {
            return picture.length;//图片数组的长度
        }

        @Override
        public Object getItem(int position) {
            return null;
        }

        @Override
        public long getItemId(int position) {
            return 0;
        }

        @Override
        public View getView(int position, View convertView, ViewGroup parent) {
            ImageView imageView;
            if(convertView==null){        //判断传过来的值是否为空
                imageView=new ImageView(mContext);  //创建ImageView组件
                imageView.setLayoutParams(new GridView.LayoutParams(100, 90));   //为组件设置宽高
                imageView.setScaleType(ImageView.ScaleType.CENTER_CROP);        //选择图片铺设方式

            }else{
                imageView= (ImageView) convertView;
            }
            imageView.setImageResource(picture[position]);    //将获取图片放到ImageView组件中
            return imageView; //返回ImageView
        }
    }
}

7. 下拉列表框 Spinner

Spinner, 显示下拉列表。

使用举例：

<Spinner
    android:id="@+id/planets_spinner"
    android:layout_width="match_parent"
    android:layout_height="wrap_content" />

可以使用array资源文件xml来定义要在这个下拉列表中填充的数据。在res/values下新建array.xml文件，内容举例如下：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <string-array name="planets_array">
        <item>Mercury</item>
        <item>Venus</item>
        <item>Earth</item>
        <item>Mars</item>
        <item>Jupiter</item>
        <item>Saturn</item>
        <item>Uranus</item>
        <item>Neptune</item>
    </string-array>
</resources>

随后设置属性android:entries为array/planets_arra即可。

当然也可以通过Adapter，用Java代码的形式设置

package com.mingrisoft;

import android.app.Activity;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.util.Log;
import android.view.View;
import android.widget.AdapterView;
import android.widget.Spinner;
import android.widget.Toast;

public class MainActivity extends Activity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        Spinner spinner = (Spinner) findViewById(R.id.spinner);   //获取下拉列表
        /****************通过指定适配器的方式为选择列表框指定列表项********************/
//		方法一
//		String[] ctype=new String[]{"全部","电影","图书","唱片","小事","用户","小组","群聊","游戏","活动"}
//		ArrayAdapter<String> adapter=new ArrayAdapter<String>(this,android.R.layout.simple_spinner_item,ctype);
//		方法二
//		ArrayAdapter<CharSequence> adapter = ArrayAdapter.createFromResource(
//				this, R.array.ctype,android.R.layout.simple_dropdown_item_1line);	//创建一个适配器
//
//		adapter.setDropDownViewResource(android.R.layout.simple_spinner_dropdown_item); // 为适配器设置列表框下拉时的选项样式
//		spinner.setAdapter(adapter); // 将适配器与选择列表框关联

        /***************************************************************************/
        //为下拉列表创建监听事件
spinner.setOnItemSelectedListener(new AdapterView.OnItemSelectedListener() {
    @Override
    public void onItemSelected(AdapterView<?> parent, View view, int position, long id) {
        String result = parent.getItemAtPosition(position).toString(); 	//获取选择项的值
        Toast.makeText(MainActivity.this,result,Toast.LENGTH_SHORT).show(); //显示被选中的值

    }

    @Override
    public void onNothingSelected(AdapterView<?> parent) {

    }
});
    }
}

8. 列表视图 ListView

ListView，列表显示。

使用举例：

<ListView
       android:id="@+id/list_view"
       android:layout_width="match_parent"
       android:layout_height="match_parent" />

• 可以通过andoroid:entries属性指定列表项

• 也可以通过适配器：<ListView>.setAdapter()

举例：

package com.mingrisoft;

import android.app.Activity;
import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.view.View;
import android.widget.AdapterView;
import android.widget.ListView;
import android.widget.SimpleAdapter;
import android.widget.Toast;

import java.util.ArrayList;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

public class MainActivity extends Activity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        ListView listview = (ListView) findViewById(R.id.listview); // 获取列表视图
        int[] imageId = new int[]{R.mipmap.img01, R.mipmap.img02, R.mipmap.img03,
                R.mipmap.img04, R.mipmap.img05, R.mipmap.img06,
                R.mipmap.img07, R.mipmap.img08, R.mipmap.img09,
        }; // 定义并初始化保存图片id的数组
        String[] title = new String[]{"刘一", "陈二", "张三", "李四", "王五",
                "赵六", "孙七", "周八", "吴九"}; // 定义并初始化保存列表项文字的数组
        List<Map<String, Object>> listItems = new ArrayList<Map<String, Object>>(); // 创建一个list集合
        // 通过for循环将图片id和列表项文字放到Map中，并添加到list集合中
        for (int i = 0; i < imageId.length; i++) {
            Map<String, Object> map = new HashMap<String, Object>(); // 实例化Map对象
            map.put("image", imageId[i]);
            map.put("名字", title[i]);
            listItems.add(map); // 将map对象添加到List集合中
        }
        SimpleAdapter adapter = new SimpleAdapter(this, listItems,
                R.layout.main, new String[] { "名字", "image" }, new int[] {
                R.id.title, R.id.image }); // 创建SimpleAdapter
        listview.setAdapter(adapter); // 将适配器与ListView关联
listview.setOnItemClickListener(new AdapterView.OnItemClickListener() {
    @Override
    public void onItemClick(AdapterView<?> parent, View view, int position, long id) {
        Map<String, Object> map = ( Map<String, Object> )parent.getItemAtPosition(position); 	//获取选择项的值
        Toast.makeText(MainActivity.this,map.get("名字").toString(),Toast.LENGTH_SHORT).show();


    }
});
    }
}

9. 滚动视图 ScrollView

ScrollVView，滚动视图,垂直方向滚动（水平方向使用：HorizontalScrollView）。

使用举例：

<ScrollView
	android:layout_width="match_parent"
	andorid:layout_height="wrap_content">

</ScrollView>

• 内部只能由一个子标签，因此需要多个组件时，需要使用布局Layout进行嵌套。

举例：

package com.mingrisoft;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;
import android.widget.ImageView;
import android.widget.LinearLayout;
import android.widget.ScrollView;
import android.widget.TextView;

public class MainActivity extends AppCompatActivity {
    LinearLayout linearLayout, linearLayout2;//定义linearLayout为默认布局管理器，linearLayout2为新建布局管理器
    ScrollView scrollView;//定义滚动视图组件

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        linearLayout = (LinearLayout) findViewById(R.id.ll);//获取布局管理器

        linearLayout2 = new LinearLayout(MainActivity.this);//创建一个新的布局管理器
        linearLayout2.setOrientation(LinearLayout.VERTICAL);//设置为纵向排列

        scrollView = new ScrollView(MainActivity.this);//创建滚动视图组件
        scrollView.addView(linearLayout2);//滚动视图组件中添加新建布局

        linearLayout.addView(scrollView);//默认布局中添加滚动视图组件

        ImageView imageView = new ImageView(MainActivity.this);//创建ImageView组件
        imageView.setImageResource(R.mipmap.cidian);//ImagView添加图片

        TextView textView = new TextView(MainActivity.this);//创建TextView组件
        textView.setText(R.string.cidian);//TextView添加文字

        linearLayout2.addView(imageView);//新建布局中添加ImageView组件
        linearLayout2.addView(textView);//新建布局中添加TextView组件
    }
}

• <ScrollView>.addView()：添加布局

10. 选项卡

既多标签页。

添加步骤：

1. 在布局文件中添加TabHost，TabWidget，TabContent（使用FrameLayout）组件。

   1. TabHost的id使用固定值：@android:id/tabhost

   2. <TabHost>中添加LinearLayout布局管理器，用以添加TabWidget，TabContent。

   3. LinearLayout布局管理中，添加TabWidget，id使用固定值：@android:id/tabs

   4. LinearLayout布局管理中，添加FrameLayout布局管理器，id使用固定值：@android:id/tabcontent

      使用举例：

      <?xml version="1.0" encoding="utf-8"?>
      <TabHost
          xmlns:android="http://schemas.android.com/apk/res/android"
          xmlns:tools="http://schemas.android.com/tools"
          android:id="@android:id/tabhost"
          android:layout_width="match_parent"
          android:layout_height="match_parent"
          tools:context="com.mingrisoft.MainActivity">
          <LinearLayout
              android:orientation="vertical"
              android:layout_width="match_parent"
              android:layout_height="match_parent">
              <TabWidget
                  android:id="@android:id/tabs"
                  android:layout_width="match_parent"
                  android:layout_height="wrap_content"/>
              <FrameLayout
                  android:id="@android:id/tabcontent"
                  android:layout_width="match_parent"
                  android:layout_height="match_parent">
              </FrameLayout>
          </LinearLayout>
      </TabHost>


2. 编写各标签页的布局文件。

3. 获取并初始化TabHost组件。

   1. 获取TabHost：

      tabHost = (TabHost) findViewById(android.R.id.tabhost);//获取TabHost对象


   2. 初始化TabHost：

       tabHost.setup();//初始化TabHost组件


4. 为TabHost对象添加标签页。

   1. 声明LayoutInflater对象，加载布局资源：

      LayoutInflater inflater = LayoutInflater.from(this);    // 声明并实例化一个LayoutInflater对象
       inflater.inflate(<布局资源id，如R.layout.tab1>, tabHost.getTabContentView());


   2. 添加标签页

      <tabHost>.addTab(tabHost.newTabSpec("<tab规范化名称，非空，如t>")
                .setIndicator("<标签名称>")
                .setContent(<布局id，如R.id.liL1>));
