一，概述
?
机智云的SDK日志中包含了大量的信息，极大的方便开发者定位问题，但很多开发者都看不懂这些日志，因此该份教程讲述如何从SDK的日志中找到自己需要的信息以及定位问题。
该份文档的阅读前提是开发者已经具备获取Android日志的条件和能力，并且已经熟悉机智云SDK相关使用方法。如不具备这些前提，请先参考网络上的相关资料。
二，设置SDK级别
要查看SDK的日志，首先需要调用SDK设置日志级别的方法，将其设为所有级别，以及设置在后台输出二进制数据。
调用方法：
XPGWifiSDK.setLogLevel(XPGWifiLogLevel logLevel, String logFile, boolean bPrintDataInDebug);
参数说明：
?
三，过滤日志
SDK的日志主要有两个“TAG”，一个是“xpgc”，一个是“XPGWifiSDK”。一般情况下，LogCat的Log Tag 设置为“xpg”即可。
如图：
?

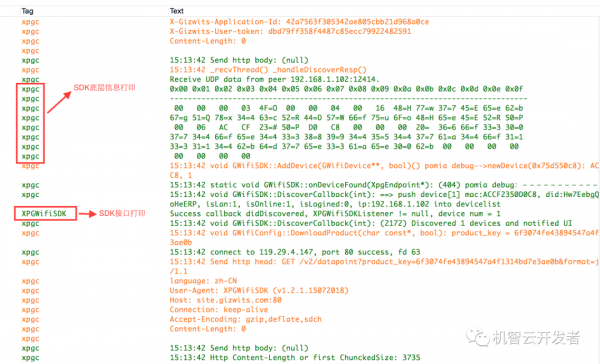

“xpgc”代表该日志属于SDK底层逻辑所打印的日志。
“XPGWifiSDK”代表该日志属于SDK外部公共接口所打印的日志。
如图：
四，日志分析
?
?
SDK在执行每一步操作的时候，都会打印出相关信息，具体信息课参考如下说明：
云端请求

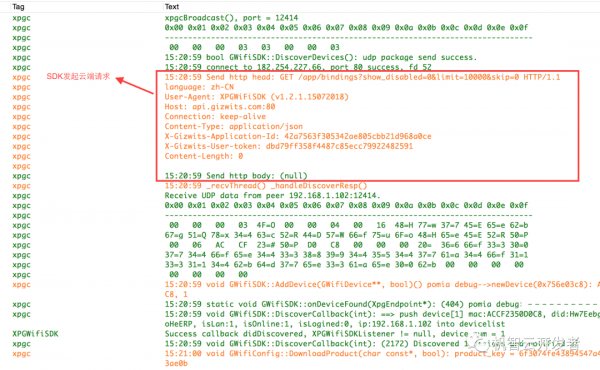

SDK里包含的大量的云端交互操作，其中与云端交互部分，会以“W”（警告）级别打印，在Eclipse的Log Cat中会以橘黄色来标记。如下图：
?
该日志包含了请求的相关信息，如请求的Header以及Body。
其中Header包含了AppID以及Token等比较重要的信息，App发布的时候请注意关闭日志输出。
SDK内部使用的网络接口都是使用机智云OpenAPI的相关接口，接口的详情可参考官网的文档。
根据该日志，可以看出发出自己的接口调用是否正确，例如缺少token或者缺少AppID等；同时也可以判断自己的网络质量，是否发起请求以后长时间未收到云端回复。
一些常见的问题分析会在该文档后面再详细描述。
云端响应

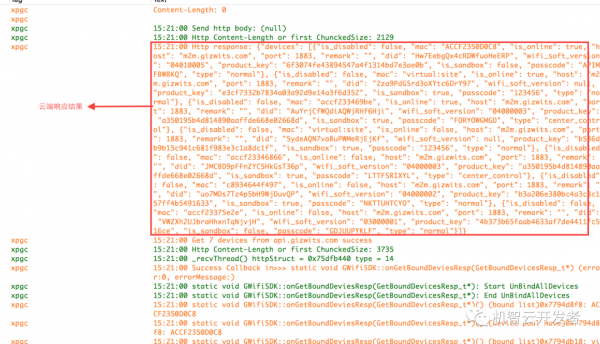

SDK发起请求后，在网络正常的情况下，SDK会收到云端的响应，响应结果也会打印在日志中。如图：
?
具体的reponse会以“W”级别标出。上图是获取账号下绑定的设备的请求响应。一般情况下，开发者无需理会具体的网络请求和响应，SDK会自行处理并作出回调。只有在网络情况不好的情况下，开发者才需要从日志中分析网络请求是否正常。
发现设备

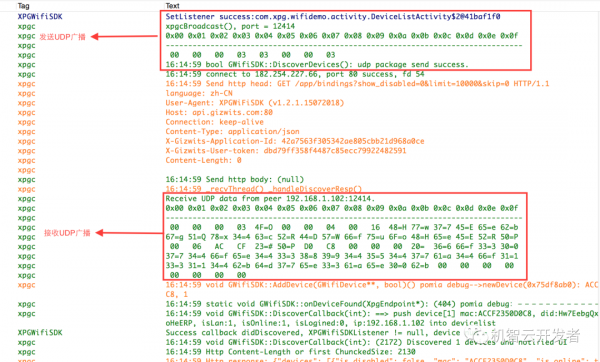

SDK发现本地设备的过程实际上是UDP的收发过程。SDK会往路由器发送一个UDP广播，烧写了机智云模块的设备在收到改广播后，会回复一个响应帧到SDK端。具体的过程可由下图看出来：
?
“xpgBroadcast(),port = 12414”该日志说明SDK向路由器的12414端口发送了一个UDP广播，具体的指令内容可参考协议文档。如果发送成功，SDK会打印“udp package send success”。
当设备收到了指定的UDP广播以后，会回复相关响应帧，该响应帧包含了设备的Productkey、Did、IP地址、MAC地址等信息。具体的指令内容可参考协议文档。
SDK收到设备的回复以后，会回调didDiscoverd接口。
从该日志可以看出SDK发出广播后，是否有设备回复。如果没有收到回复，说明有几点原因：
-
本地没有设备
-
路由器不支持UDP广播
-
可根据实际情况定位问题和解决问题。
小循环登录设备

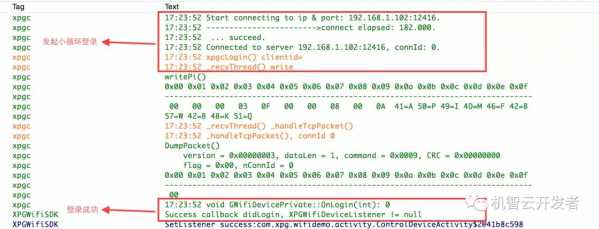

小循环登录即是手机与设备在同一路由器内，通过设备IP建立TCP连接。登录的过程如下图：
?
由图中的“Connected to server 192.168.1.102:12416”可以看出SDK发起的是小循环登录，连接的是设备的IP地址，端口号为12416。
登录成功后，SDK内部会打印“OnLogin(int): 0”，返回值0说明登录成功了，会回调“didLogin”接口通知UI进行处理。
登录成功后，SDK内部会打印“OnLogin(int): 0”，返回值0说明登录成功了，会回调“didLogin”接口通知UI进行处理。
通过该日志，可以判断设备是进行大循环还是小循环连接，并且可以看出连接成功或者失败，以及失败的原因。具体失败的原因会在本文档后面进一步描述。
大循环登录设备

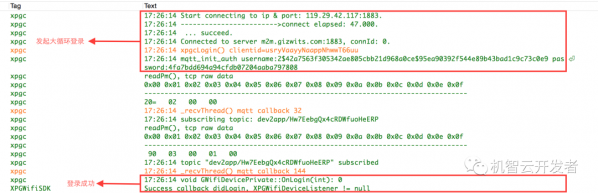

大循环登录即是手机与设备不在同一路由器（网段）内，通过机智云云端建立MQTT连接。登录的过程如下图：
?
由图中的“Connected to server m2m.gizwits.com:1883”可以看出SDK发起的是大循环登录，连接的是机智云云端域名地址，端口号为1883。
登录成功后，SDK内部会打印“OnLogin(int): 0”，返回值0说明登录成功了，会回调“didLogin”接口通知UI进行处理。
登录成功后，SDK内部会打印“OnLogin(int): 0”，返回值0说明登录成功了，会回调“didLogin”接口通知UI进行处理。
通过该日志，可以判断设备是进行大循环还是小循环连接，并且可以看出连接成功或者失败，以及失败的原因。具体失败的原因会在本文档后面进一步描述。
小循环收发指令
小循环发送指令通过TCP/IP进行收发。开发者调用SDK方法，传入JSON格式的指令，由SDK内部解析成为二进制指令，并发送给设备。设备收到后做出状态改变，按照机智云串口协议要求，把自己的状态用二进制指令返回，SDK收到后再封装为JSON格式，回调给相关接口。详见下图：
?
其中“writePi()”说明是通过IP的方式发送的指令，也即是小循环发送。
通过该日志，可以看出二进制指令是否按照协议文档收发，是否能正常解析为JSON格式，解析的JSON格式是否正确。具体的分析过程会在本文档后面进一步描述。
收发指令详解
SDK收发指令的过程，均在SDK中打印显示，App的调试，也可以从日志中获得大量很有用的信息。一个收发指令的过程如下图：
?
一次指令的收发，具体经过了以下几个步骤：
1.调用SDK的“write()”方法发送JSON指令
如上图日志中的JSON指令，包含了“fan_speed”这个数据点。通过该日志，可以看出发送的JSON格式是否正确，数据点是否正确，数据点的key跟value是不是目标数据。
2.SDK把JSON指令解析为原始业务指令
“writeP0()”代表了SDK把JSON格式的指令解析为二进制指令，下面会打印出字节格式的指令。
3.SDK把二进制指令小循环发往设备或大循环发往云端
“writePm()”代表了SDK加入了机智云协议的包头后把指令发往云端。
如果是“writePi()”，则说明是小循环发送指令。
通过该日志，可以看出当前发送的指令属于大循环还是属于小循环。
4.SDK接收到本地或云端的二进制指令
“readPm()”代表了SDK接收到了云端返回的二进制指令，如果是”readPi()”，则说明SDK接收到了本地设备返回的二进制指令。
通过该日志，可以看出当前接收的指令属于大循环还是属于小循环。
5.SDK把二进制指令去除包头后变为原始业务指令
如果SDK接收到了云端的指令，会去除机智云协议的包头，保留原始的字节业务指令并打印在控制台中。
6.SDK把原始业务指令封装为JSON格式
SDK获取到二进制指令后会根据自动加载的配置文件解析为JSON格式指令。如上图的“receive data”中打印出的JSON指令。通过该日志，可以看出解析是否正常以及具体每个数据点的key和value。
7.SDK把JSON格式指令通过接口回调给UI层
SDK解析结束后会通过回调接口把数据回调到UI层，TAG为“XPGWiFiSDK”，接口名一般是”did”开头，例如图中的”didReceiveData”。
通过该日志可以看出SDK是否已经成功调用了回调接口，以及调用的回调接口具体的接口名。
