[移动开发]Flutter框架分析（八）-Platform Channel

1. 前言

由于Flutter运行于其他平台之上，其不可避免的需要和宿主平台进行通信。那其Flutter和宿主平台是如何进行通信的呢？本文将详细介绍Flutter和宿主平台的通信方式，并从源码的角度剖析通信原理。

2. 架构概述

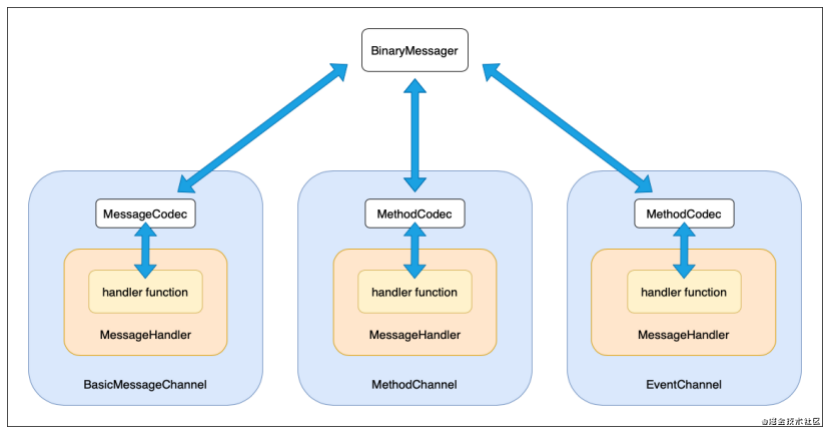

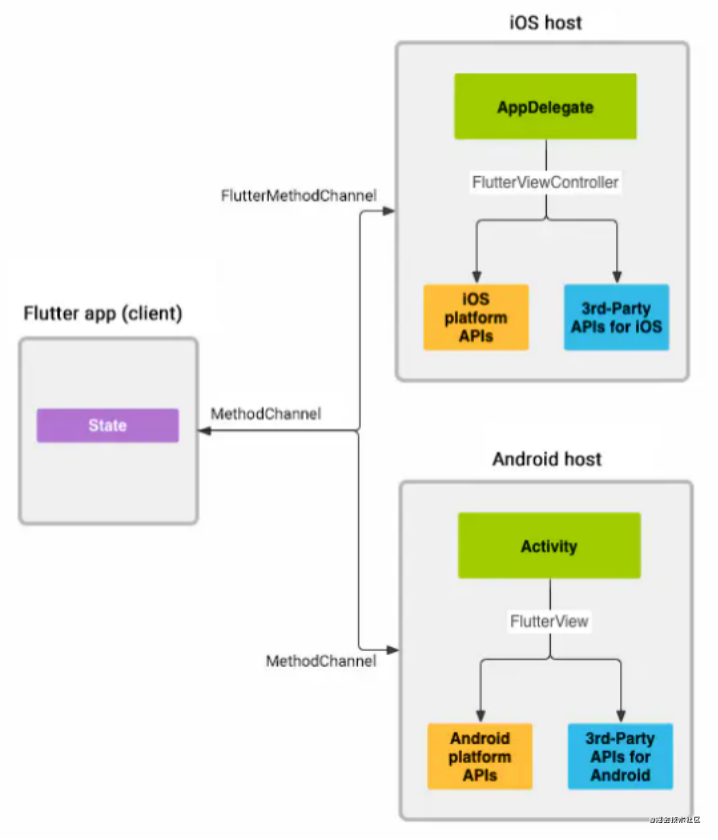

Flutter是通过Platform Channel同宿主平台进行通信的。其消息通道结构示意图如下：

为了保证界面能够响应及时，消息的传递是异步的。
Flutter定义了三种不同类型的Platform?Channel，它们分别是：

BasicMessageChannel：用于传递字符串和半结构化的信息。支持数据双向传递，有返回值。
MethodChannel：用于传递方法调用（method invocation）。支持数据双向传递，有返回值。
EventChannel: 用于数据流（event streams）的通信，仅支持数据单向传递，无返回值。

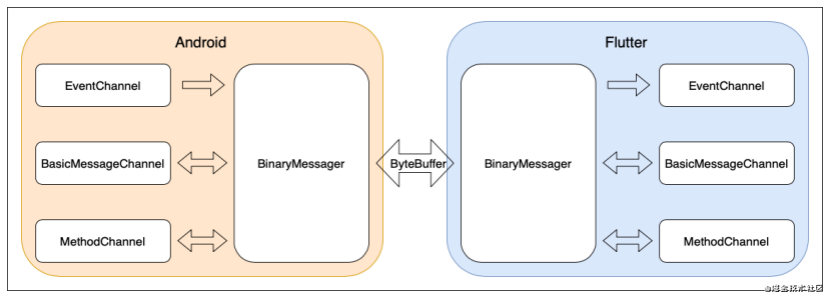

三种Channel之间互相独立，各有用途，但它们在设计上却非常相近。在宿主平台侧，其设计也非常类似。以下是Flutter在Android平台上的Platform Channel结构示意图。

消息的数据载体是ByteBuffer，在Android和Flutter侧都是通过BinaryMessager来发送和接收数据。接下来，会分别对Android端的三种Channel，以及Flutter端的三种Channel源码进行分析。

3. Android端结构

Android端Platform Channel结构示意图如下。

如图所示，BinaryMessager不会直接和Channel通信，而是通过Channel中的接口BinaryMessageHandler进行通信。在BinaryMessageHandler中，真正处理消息的是：BasicMessageChannel中的MessageHandler，MethodChannel中的MethodCallHandler，以及EventChannel中的StreamHandler。由于Android端无法之间使用二进制数据（ByteBuffer），因此在上述Handler在收发消息之前，会通过对应的Codec进行加解密，用于完成ByteBuffer和所需数据格式之间的转换。

当我们使用一个Channel时，我们需要初始化某个名字（Channel Name）的Channel，然后向该Channel注册一个处理消息的Handler。此时，系统会自动生成一个与之对应的BinaryMessageHandler，并以Channel Name为key，将其注册至BinaryMessager中。其源码如下：

class?DartMessenger?implements?BinaryMessenger,?PlatformMessageHandler?{
??//处理消息的handler
??@NonNull?private final?Map<String,?BinaryMessenger.BinaryMessageHandler>?messageHandlers;

??DartMessenger(@NonNull?FlutterJNI?flutterJNI) {
????this.messageHandlers?=?new?HashMap<>();
??}

??@Override
??public void?setMessageHandler(
??????@NonNull?String?channel,?@Nullable?BinaryMessenger.BinaryMessageHandler?handler) {
????if?(handler ==?null) {
??????Log.*v*(*TAG*,?"Removing handler for channel '"?+ channel +?"'");
??????messageHandlers.remove(channel);
????}?else?{
??????Log.*v*(*TAG*,?"Setting handler for channel '"?+ channel +?"'");
??????messageHandlers.put(channel, handler);
????}
??}
?}

可以看到，各个Channel对应的消息处理Handler均以Map的形式存储在BinaryMessager中，Map的key是Channel Name。

3.1 BasicMessageChannel

用于传递字符串和半结构化的信息。支持数据双向传递，有返回值。其对应的消息处理Handler是MessageHandler，对应的Codec是MessageCodec。MessageHandler的onMessage方法接收一个T类型的消息，并异步返回一个相同类型result。MessageCodec主要用于二进制格式数据（ByteBuffer）与基础数据之间的编解码。

其定义了两个方法：

encodeMessage：接收特定数据类型，并将其编码为二进制数据ByteBuffer。
decodeMessage：接收二进制数据ByteBuffer，并将其解码为特定数据类型。
MessageCodec有以下几种：

codec类	特点
StandardMessageCodec（默认编码器）	支持基础数据类型、二进制数据、列表、字典。
BinaryCodec	1. 无编解码，返回值和入参类型都是二进制格式。2. 可使传递内存数据库时在编解码阶段免于内存拷贝。
StringCodec	字符串与二进制数据之间的编解码。
JSONMessageCodec	1. 基础数据与二进制数据之间的编解码。2. 支持基础数据类型、列表、字典。

3.2 MethodChannel

MethodChannel用于传递方法调用（method invocation）。支持数据双向传递，有返回值。其对应的消息处理Handler是MethodCallHandler，对应的Codec是MethodCodec。MethodCallHandler的onMessage方法接收一个MethodCall类型消息，并根据MethodCall的成员变量method去调用对应的API，当处理完成后，根据方法调用成功或失败，返回对应的结果。MethodCodec用于二进制数据与方法调用(MethodCall)和返回结果之间的编解码。其定义了五个方法：

encodeMethodCall：将方法调用消息加密为二进制数据。
decodeMethodCall：将二进制数据解密为方法调用。
encodeSuccessEnvelope：将成功的方法调用结果加密为二进制数据。
encodeErrorEnvelope：将失败的方法调用结果加密为二进制数据。
decodeEnvelope：将二进制数据解密为方法调用结果。

MethodCodec有以下两类：

codec类

特点

StandardMethodCodec（默认编码器）

依赖于StandardMessageCodec，当其编码MethodCall时，会将method和args依次使用StandardMessageCodec编码，写入二进制数据容器。在编码方法的调用结果时：如果调用成功，会先向二进制数据容器写入数值0（代表调用成功），再写入StandardMessageCodec编码后的result。如果调用失败，会先向二进制数据容器写入数值1（代表调用失败），再写入StandardMessageCodec编码后的code，message和detail。

JSONMethodCodec

依赖于JSONMessageCodec. 编码MethodCall时，会将其转化为JSON串{“method”:method, “args”:args}。在编码调用结果时，会将其转化为一个数组：调用成功为[result], 调用失败为[code, message, detail]。再使用JSONMessageCodec将JSON串或数组转化为二进制数据。

3.3 EventChannel

EventChannel用于数据流（event streams）的通信，仅支持数据单向传递（从Platform到Flutter），无返回值。其对应的消息处理Handler是StreamHandler，对应的Codec也是MethodCodec。StreamHandler与前两者稍显不同，用于事件流的通信，最为常见的用途就是Platform端向Flutter端发送事件消息。当我们实现一个StreamHandler时，需要实现其onListen和onCancel方法。而在onListen方法的入参中，有一个EventSink（其在Android是一个对象，iOS端则是一个block）。我们持有EventSink后，即可通过EventSink向Flutter端发送事件消息。其流程图如下：

StreamHandler工作原理并不复杂。在使用StreamHandler时，首先我们需要在Android端使用一个channel name初始化一个的EventChannel，然后再设置该EventChannel的StreamHandler，在设置该StreamHandler的时候，会以channel name为key将包含该StreamHandler的BinaryMessageHandler注册到BinaryMessager中，这样BinaryMessager在收发消息的时候，就可以通过channel name找到对应的StreamHandler，然后进行处理。

然后在Flutter端，我们需要使用同一个channel name初始化一个EventChannel，然后注册其监听。在注册监听后，Flutter会发送一个二进制消息到Platform端。Platform端用MethodCodec将该消息解码为MethodCall，如果MethodCall的method的值为"listen"，则调用StreamHandler的onListen方法，传递给StreamHandler一个EventSink。而通过EventSink向Flutter端发送消息时，实际上就是通过BinaryMessager的send方法将消息传递过去。

EventChannel使用的Codec也是MethodCodec，此处就不再重复了。

4. Flutter端结构

Flutter端Platform Channel结构示意图如下。

和Android端类似，BinaryMessager不会直接和Channel通信，而是通过Channel中的接口MessageHandler进行通信。在MessageHandler中，真正处理消息的是我们重写的handler函数。由于Flutter端无法之间使用二进制数据（ByteBuffer），因此在上述Handler在收发消息之前，会通过对应的Codec进行加解密，用于完成ByteBuffer和所需数据格式之间的转换。

当我们使用一个Channel时，我们需要初始化某个名字（Channel Name）的Channel，然后向该Channel注册一个处理消息的handler。此时，系统会自动生成一个与之对应的MessageHandler，并以Channel Name为key，将其注册至BinaryMessager中。其源码如下：

class?_DefaultBinaryMessenger?extends?BinaryMessenger?{
   static final?Map<String,?MessageHandler>? _handlers =
??????<String,?MessageHandler>{};

?

   @override
   void?setMessageHandler(String?channel,?MessageHandler?handler) {
??    if?(handler ==?null)
????     _handlers.remove(channel);
??    else
????     _handlers[channel] = handler;
??  ui.channelBuffers.drain(channel(ByteData?data,?ui.PlatformMessageResponseCall back?callback)?async?{
????await?handlePlatformMessage(channel, data, callback);
??    });
   }
}

可以看到，和Android端一样，各个Channel对应的消息处理Handler均以Map的形式存储在BinaryMessager中，Map的key是Channel Name。

4.1 BasicMessageChannel

BasicMessageChannel用于传递字符串和半结构化的信息，对应Android端的BasicMessageChannel。其对应的Codec是MessageCodec。MessageCodec主要用于二进制格式数据（ByteData）与基础数据之间的编解码。其实现子类及该子类支持的数据格式同Android端MessageCodec一一对应。

4.2 MethodChannel

MethodChannel用于传递方法调用（method invocation），对应Android端的MethodChannel。其对应的Codec是MethodCodec。MethodCodec主要用于二进制格式数据（ByteData）与消息调用及结果之间的编解码。其实现子类及该子类支持的数据格式同Android端MethodCodec一一对应。

4.3 EventChannel

EventChannel用于数据流（event streams）的通信，对应Android端的EventChannel。其对应的Codec也是MethodCodec。

5. 消息传递流程

接下来，以一次MethodChannel为例，我们通过源码来理解消息的传递过程。

5.1 Dart层

当我们在Flutter端使用MethodChannel的invokeMethod方法发起一次方法调用时，就开始了我们的消息传递之旅。首先，invokeMethod方法会将message和arguments封装成一个MethodCall对象，然后通过MethodCodec的encodeMethodCall函数将其编码成二进制数据（ByteData），最后通过BinaryMessages将其发送至Engine中的native层。

负责将调用传递给native层的方法是_sendPlatformMessage，该方法是一个native方法，其有三个参数：

name，String类型，值为channel name
callback，PlatformMessageResponseCallback类型，值为回调函数
data，ByteData类型，即二进制类型，即编码过的二进制数据

5.2 native层

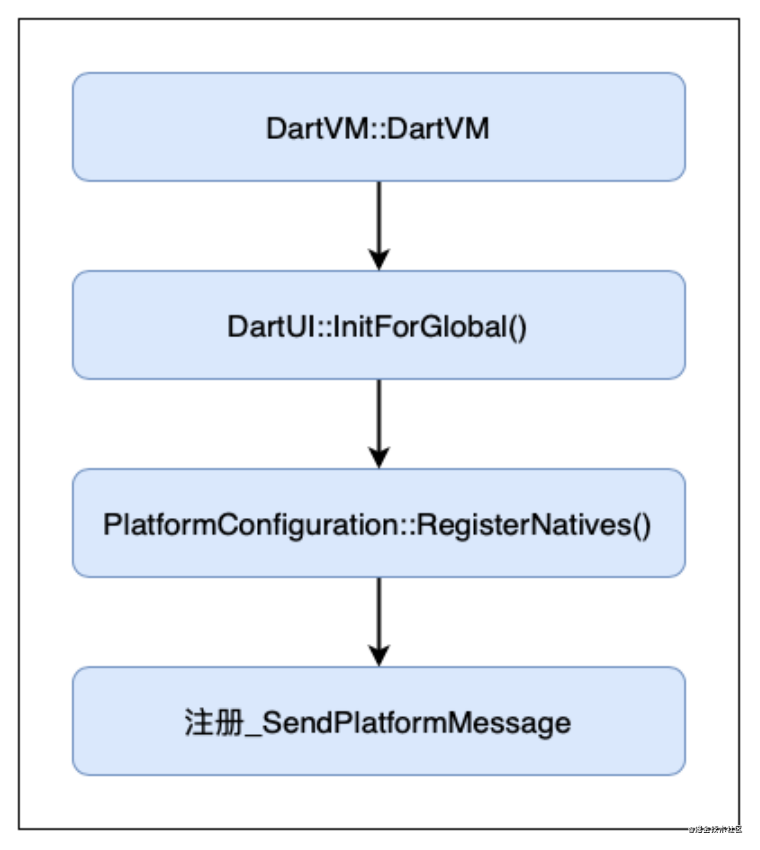

_sendPlatformMessage在native层中对应的函数是platform_configuration.cc文件中的_sendPlatformMessage函数。此对应关系是在Dart虚拟机创建时建立的，函数调用流程图如下：

其实很好理解，该函数映射表作为dart层和native层之间的通信通道，属于Flutter Engine的基础，必须在初始阶段创建，和Java中jni的函数映射表类似。

_sendPlatformMessage函数接收了来自dart层的参数，并对其进行了封装：

callback被封装成native的回调PlatformMessageResponse类型的response；data被转化为uint8_t*类型的buffer；然后根据name，data，和buffer生成PlatformMessage类型的消息，并传递给RuntimeController的HandlePlatformMessage进行处理。

RuntimeController会将消息交给其代理RuntimeDelegate处理。RuntimeDelegate的实现类是Engine，Engine在处理消息时，会交由其代理Engine::Delegate处理，而该代理的实际实现为Shell，其OnEngineHandlePlatformMessage接收到消息后，会向PlatformTaskRunner添加一个Task，该Task会调用PlatformView的HandlePlatformMessage方法。

platform_view_android是Platformview的子类，也是其在Android端的具体实现。当platform_view_android接收到PlatformMessage类型的消息时，如果消息中有response（类型为PlatformMessageResponse），则生成一个自增长的response_id,并以response_id为key，response为value存入字典pending_responses_中。接着，将channel和data均转化为Java可识别的数据，通过jni向Java层发起调用，将response_id、channel和data传递过去。

其流程图如下。

5.3 Java层

Java和native的接口类是FlutterJNI，Android和Flutter Engine所有交互的jni接口均在该类中定义。在FlutterJNI中，负责接收PlatformMessage类型的消息的函数是handlePlatformMessage，该函数会将接收到的PlatformMessage交给BinaryMessager处理。在BinaryMessager中，由上文可知保存着以channel为key的BinaryMessageHandler。因此可以根据native传递过来的channel找到对应的BinaryMessageHandler，然后将data转化为二进制数据并交由该BinaryMessageHandler处理。

BinaryMessageHandler处理完成后，FlutterJNI会通过jni调用native的方法，将responseId和message传递到native层。native层，platform_view_android的InvokePlatformMessageResponseCallback接收到了responseId和message。其先将message转化为二进制结果，并根据responseId，从panding_responses_中找到对应的PlatformMessageResponse对象，调用其Complete方法将二进制结果返回。PlatformMessageResponse的Complete方法向UI Task Runner添加了一个新的Task，这个Task的作用是将二进制结果从native的二进制数据类型转化为Dart的二进制数据类型response，并调用dart的callback将response传递到Dart层。
