一.LLVM概述
LLVM是架构编译器(compiler)的框架系统，以C++编写而成，用于优化任意程序语言编写的程序的编译时间(compile-time)，链接时间(link-time)， 运行时间(run-time)， 以及空闲时间(idle-time)，对开发者保持开放，并兼容已有脚本。
1.传统编译器设计
- 编译器前端(Frontend)
编译器前端的任务是解析源代码。它会进行：词法分析，语法分析，语义分析，检查源代码是否存在错误，然后构建抽象语法树(AST)，LLVM的前端还会生成中间代码(IR) - 优化器
优化器负责进行各种优化，改善代码的运行时间，例如消除冗余计算等 - 后端/代码生成器
将代码映射到目标指令集，生成机器语言，并且进行机器相关的代码优化

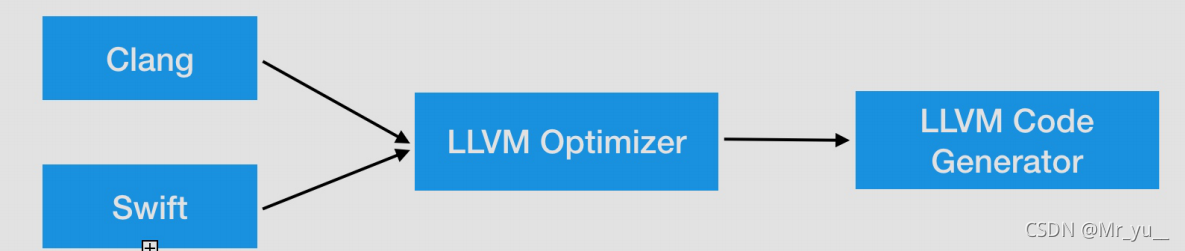

2.iOS的编译器架构
Objective C/C/C++使用的编译器前端是Clang，Swift是Swift，后端都是LLVM

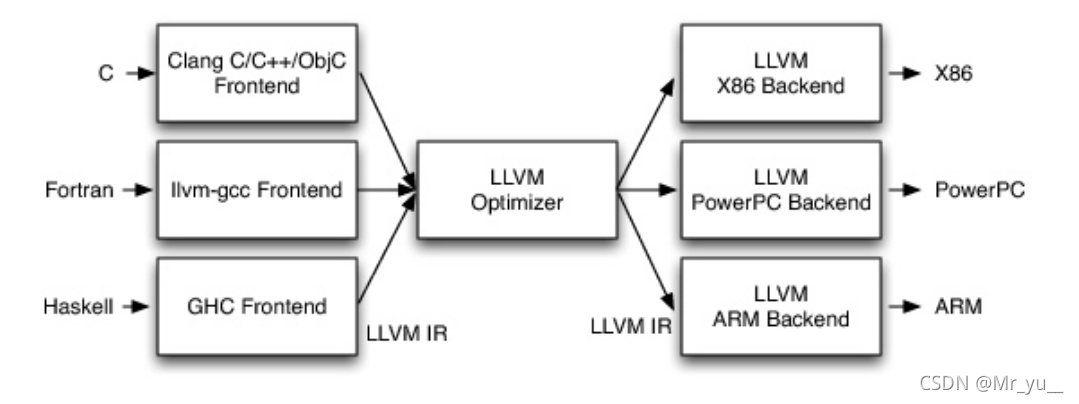

3.LLVM的设计
当编译器决定支持多种源语言或者多种硬件架构时，LLVM最核心的地方就在于此，LLVM使用的是通用的代码表示形式IR，它是用来在编译器中表示代码的形式，所以LLVM可以为任何编程语言编写前端，也可以为任意硬件架构独立编写后端
二.Clang编译流程
创建一个新工程，在main.m中添加代码
int main(int argc, const char * argv[]) {
return 0;
}

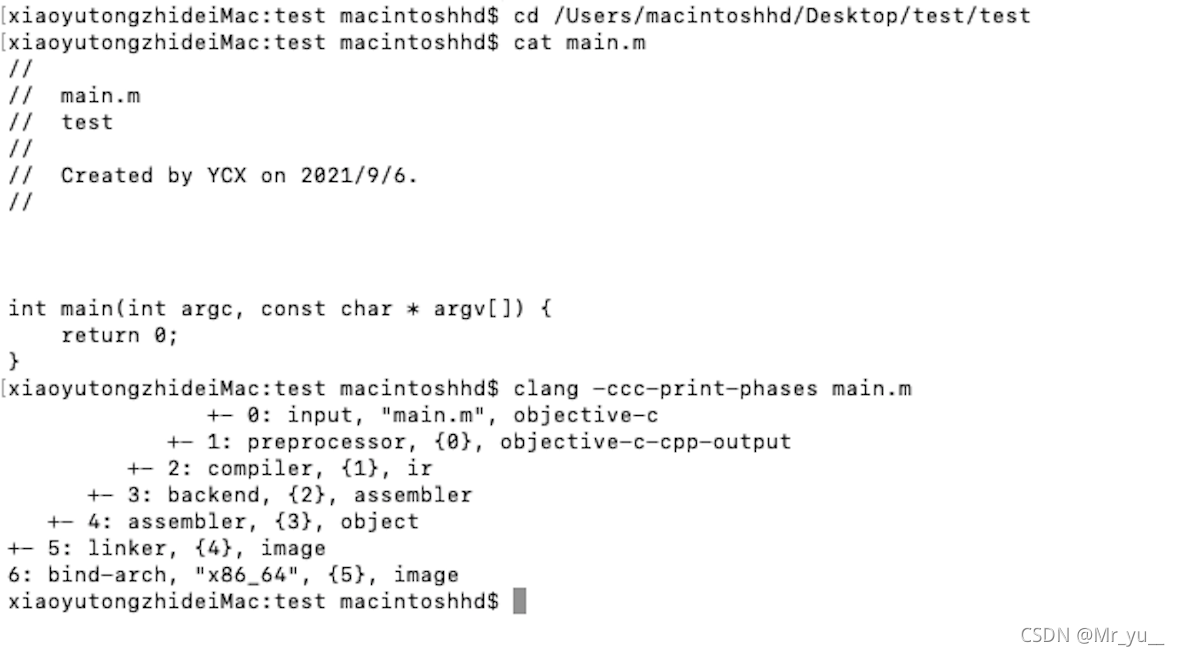

通过指令clang -ccc-print-phases main.m，查看编译流程：
总结流程大致为：
- 1.输入文件：找到源文件
- 2.预处理阶段：这个过程处理包括宏的替换，头文件的导入
- 3.编译阶段：进行词法分析、语法分析、检测语法是否正确，最终生成IR
- 4.后端：这里LLVM会通过一个一个的Pass（节点）去优化，每个Pass做一些事情，最终生成汇编代码
- 5.生成目标文件
- 6.链接：链接需要的动态库和静态库，生成可执行文件
- 7.通过不同的架构，生成对应的可行文件
当然呢，这些流程我也可以单独拆分执行，去验证，这里我就附上终端指令
1.预处理
clang -E main.m
2.编译阶段
clang -fmodules -fsyntax-only -Xclang -dump-tokens main.m
3.后端生成汇编代码
//我们通过最终的.bc或者.ll代码生成汇编代码：
clang -S -fobjc-arc main.bc -o main.s
clang -S -fobjc-arc main.ll -o main.s
clang -Os -S -fobjc-arc main.m -o main.s //生成汇编代码也可以进行优化
4.生成目标文件(汇编器)
clang -fmodules -c main.s -o main.o
这里的操作其实有很多地方可以研究，这里我就没有附上我操作的过程，详情可参看文章LLVM编译流程
二.clang插件开发
1.LLVM下载
由于国内的网络限制，我们需要借助镜像下载LLVM的源码。
https://mirror.tuna.tsinghua.edu.cn/help/llvm/
git clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/llvm.git
2.在LLVM的tools目录下下载Clang
cd llvm/tools
git clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/clang.git
注意：如果在clone时报xcrun: error: active developer path…错误，终端执行sudo xcode-select -switch/Applications/Xcode.app/Contents/Developer命令，然后再输入一次系统的密码，完成。
3.在LLVM的projects目录下下载compiler-rt，libcxx，libcxxabi
cd ../projects
git clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/compiler-rt.git
git clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/libcxx.git
git clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/libcxxabi.git
4.在Clang的tools下安装extra工具
cd ../tools/clang/tools
git clone https://mirrors.tuna.tsinghua.edu.cn/git/llvm/clang-tools-extra.git
5.安装cmake
编译最新的LLVM需要cmake来编辑，所以需要安装cmake，看自己是否需要安装
brew list //查看
brew install cmake //安装
6.LLVM编译
cmake编译成Xcode项目
mkdir build_xcode
cd build_xcode
cmake -G Xcode ../llvm
这个过程也有些漫长，建议可以睡个觉，看个小电影啥的😄
7.使用Xcode编译Clang

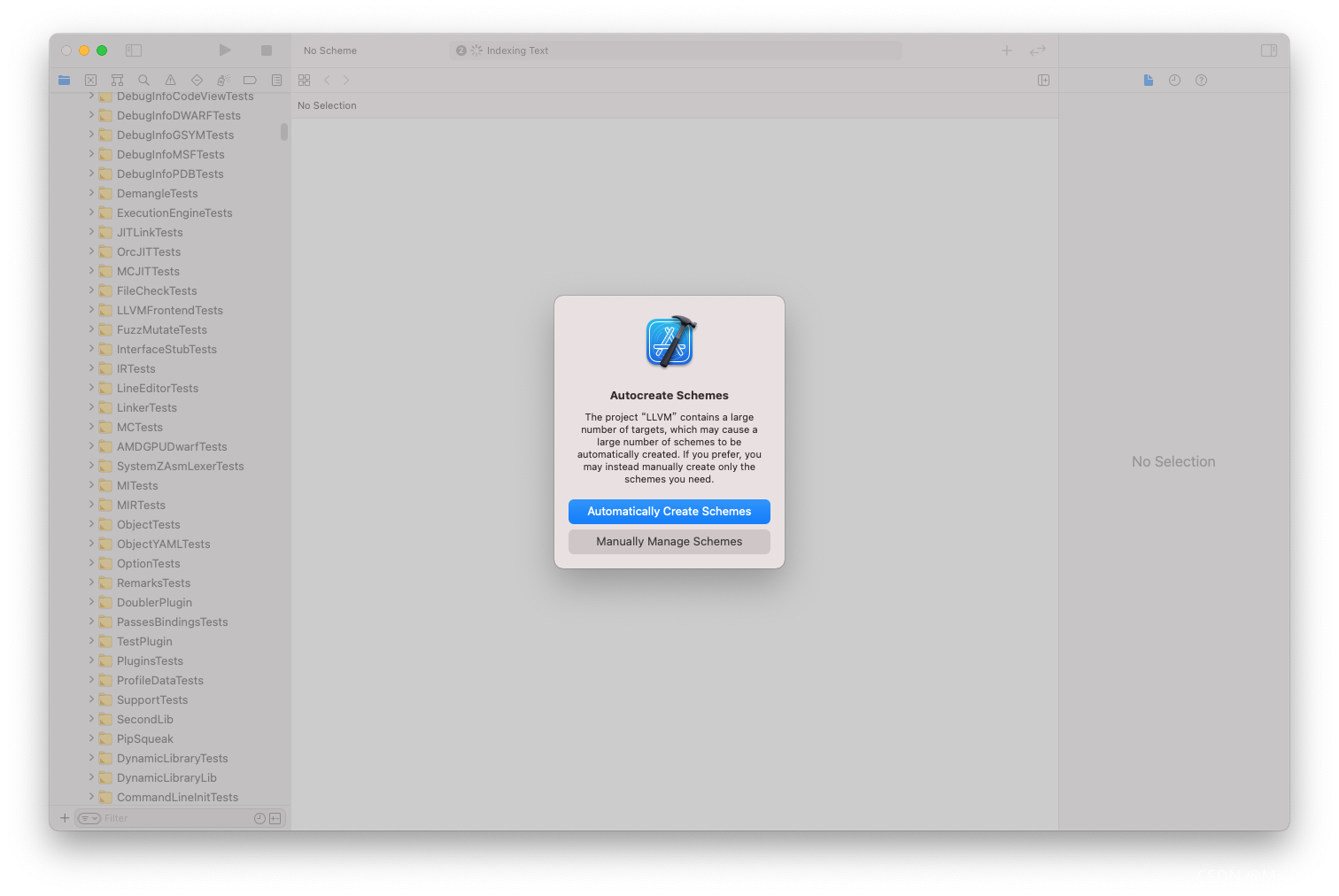

选择手动创建，不要选自动创建，否则会引入一些不必要的scheme，拖累Xcode速度。
原则：使用哪个scheme，就引入哪个。

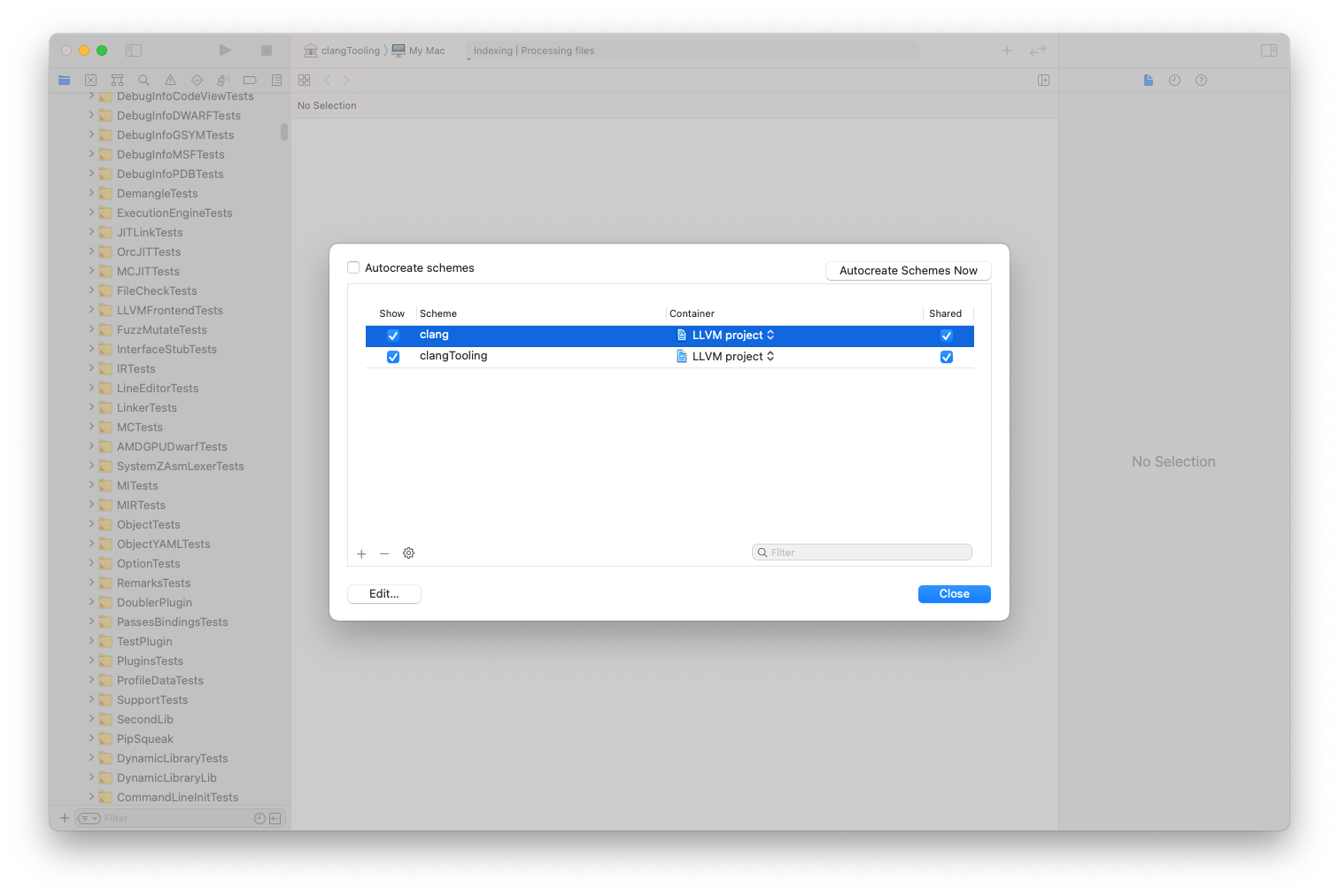

自定义插件需要添加clang和clangTooling：
编译选择ALL_BUILD Secheme，进行编译，这个时间很漫长。。。。
8.使用ninja编译LLVM
$ cd llvm_build
$ cmake -G Ninja ../llvm -DCMAKE_INSTALL_PREFIX=.../LLVM/llvm_release 注意DCMAKE_INSTALL_PREFIX后面不能有空格
$ ninja
$ ninja install
- 先安装ninja,使用$ brew install ninja 命令安装
- 在llvm源码目录下新建一个build_ninja目录
- 在llvm源码目录下新建一个llvm_release目录
9.创建插件

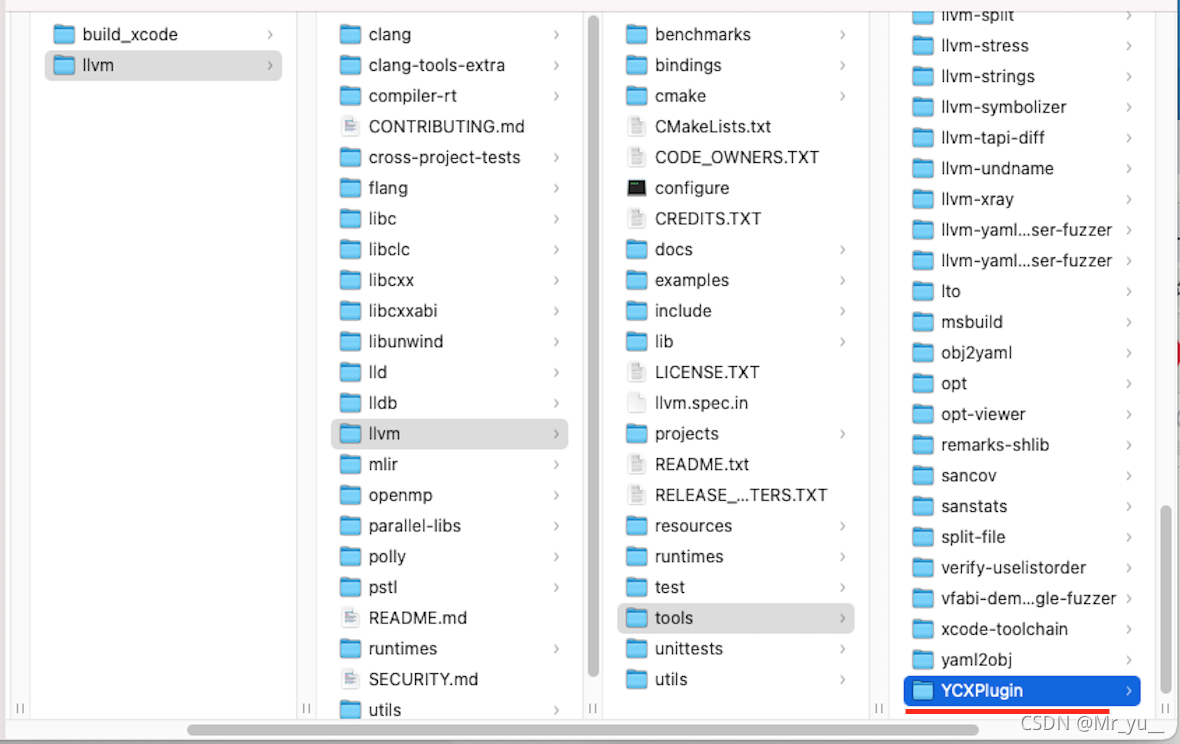

- 在/llvm/tools/clang/tools目录下心间插件YCXPlugin
-

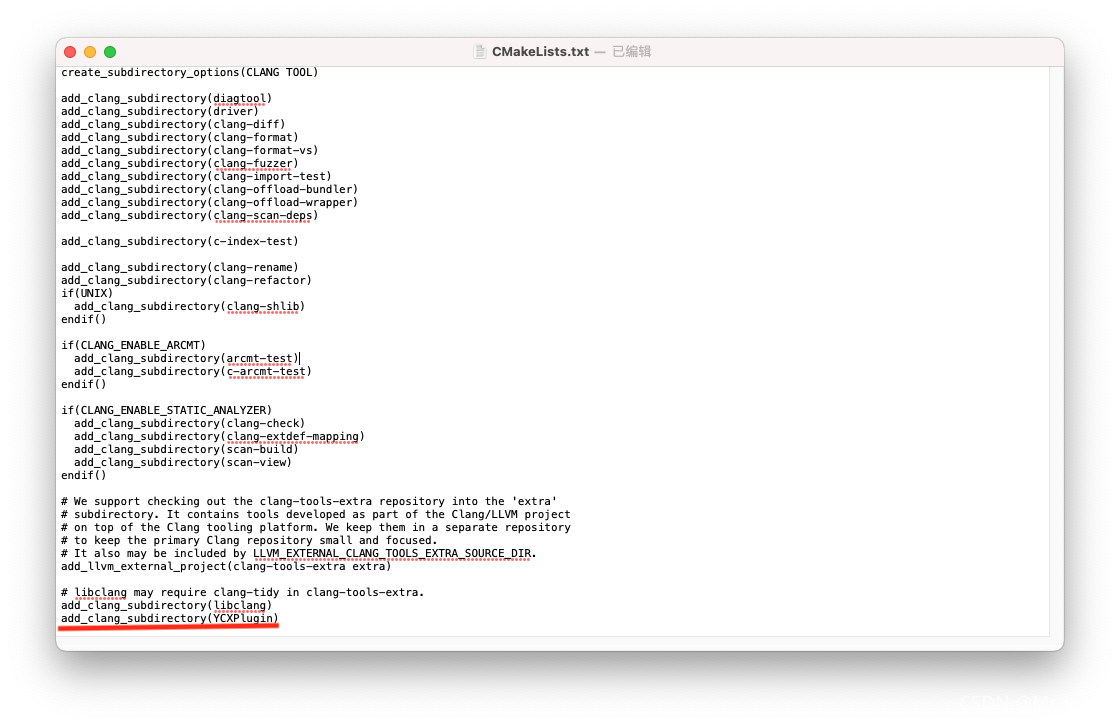

修改/llvm/tools/clang/tools目录下的CMakeLists.txt文件，新增add_clang_subdirectory(YCXPlugin)
-

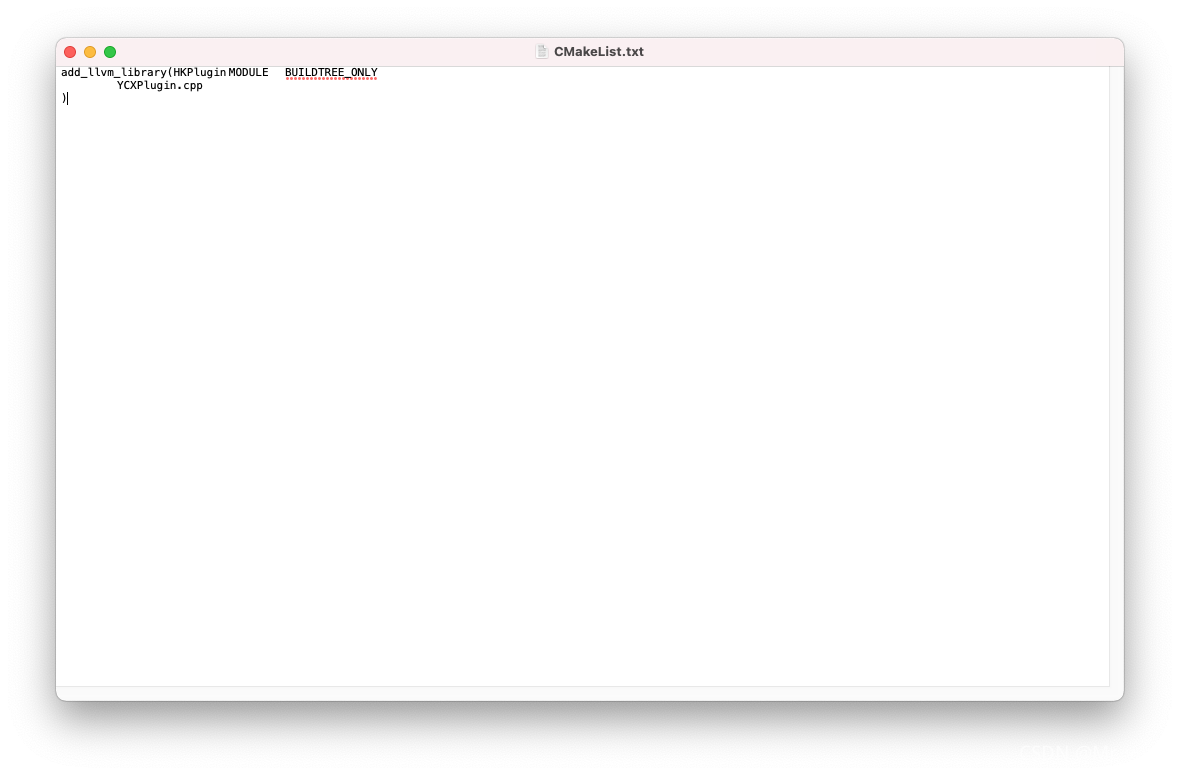

在YCXPlugin目录下新建一个名为YCXPlugin.cpp的文件和CMakeList.txt的文件，在CMakeList.txt中写上
-
接下来利用cmake重新生成一下Xcode项目，在build_xcode中 cmake -G Xcode …/llvm
-
最后可以在LLVM的Xcode项目中可以看到 Loadable modules目录下有自己的Plugin目录了，我们可以在里面编写插件代码
三.Clang插件编写
1.代码编写
在YCXPlugin.cpp的代码如下
#include <iostream>
#include "clang/AST/AST.h"
#include "clang/AST/DeclObjC.h"
#include "clang/AST/ASTConsumer.h"
#include "clang/ASTMatchers/ASTMatchers.h"
#include "clang/Frontend/CompilerInstance.h"
#include "clang/ASTMatchers/ASTMatchFinder.h"
#include "clang/Frontend/FrontendPluginRegistry.h"
// 声明使用命名空间
using namespace clang;
using namespace std;
using namespace llvm;
using namespace clang::ast_matchers;
// 插件命名空间
namespace YCXPlugin {
// 第三步：扫描完毕回调
// 4、自定义回调类，继承自MatchCallback
class XJMatchCallback : public MatchFinder::MatchCallback {
private:
// CI传递路径：YCXASTAction类中的CreateASTConsumer方法参数 -> XJASTConsumer的构造函数 -> XJMatchCallback的私有属性，通过构造函数从XJASTConsumer构造函数中获取
CompilerInstance &CI;
// 判断是否是自己的文件
bool isUserSourceCode(const string fileName) {
// 文件名不为空
if (fileName.empty()) return false;
// 非Xcode中的代码都认为是用户的
if (0 == fileName.find("/Applications/Xcode.app/")) return false;
return true;
}
// 判断是否应该用copy修饰
bool isShouldUseCopy(const string typeStr) {
// 判断类型是否是 NSString / NSArray / NSDictionary
if (typeStr.find("NSString") != string::npos ||
typeStr.find("NSArray") != string::npos ||
typeStr.find("NSDictionary") != string::npos) {
return true;
}
return false;
}
public:
// 构造方法
XJMatchCallback(CompilerInstance &CI):CI(CI) {}
// 重载run方法
void run(const MatchFinder::MatchResult &Result) {
// 通过Result获取节点对象，根据节点id("objcPropertyDecl")获取(此id需要与XJASTConsumer构造方法中bind的id一致)
const ObjCPropertyDecl *propertyDecl = Result.Nodes.getNodeAs<ObjCPropertyDecl>("objcPropertyDecl");
// 获取文件名称（包含路径）
string fileName = CI.getSourceManager().getFilename(propertyDecl->getSourceRange().getBegin()).str();
// 如果节点有值 && 是用户文件
if (propertyDecl && isUserSourceCode(fileName)) {
// 获取节点的类型，并转成字符串
string typeStr = propertyDecl->getType().getAsString();
// 节点的描述信息
ObjCPropertyAttribute::Kind attrKind = propertyDecl->getPropertyAttributes();
// 应该使用copy，但是没有使用copy
if (isShouldUseCopy(typeStr) && !(attrKind & ObjCPropertyAttribute::kind_copy)) {
// 通过CI获取诊断引擎
DiagnosticsEngine &diag = CI.getDiagnostics();
// Report 报告
/**
错误位置：getLocation 节点位置
错误：getCustomDiagID（等级，提示）
*/
diag.Report(propertyDecl->getLocation(), diag.getCustomDiagID(DiagnosticsEngine::Warning, "%0 - 这个属性推荐使用copy修饰!!"))<< typeStr;
}
}
}
};
// 第二步：扫描配置完毕
// 3、自定义XJASTConsumer，继承自抽象类 ASTConsumer，用于监听AST节点的信息 -- 过滤器
class XJASTConsumer : public ASTConsumer {
private:
// AST 节点查找器（过滤器）
MatchFinder matcher;
// 回调对象
XJMatchCallback callback;
public:
// 构造方法中创建MatchFinder对象
XJASTConsumer(CompilerInstance &CI):callback(CI) { // 构造即将CI传递给callback
// 添加一个MatchFinder，每个objcPropertyDecl节点绑定一个objcPropertyDecl标识（去匹配objcPropertyDecl节点）
// 回调callback，其实是在CJLMatchCallback里面重写run方法（真正回调的是回调run方法）
matcher.addMatcher(objcPropertyDecl().bind("objcPropertyDecl"), &callback);
}
// 重载两个方法 HandleTopLevelDecl 和 HandleTranslationUnit
// 解析完毕一个顶级的声明就回调一次（顶级节点，即全局变量，属性，函数等）
bool HandleTopLevelDecl(DeclGroupRef D) {
// cout<<"正在解析..."<<endl;
return true;
}
// 当整个文件都解析完毕后回调
void HandleTranslationUnit(ASTContext &Ctx) {
// cout<<"文件解析完毕！！！"<<endl;
// 将文件解析完毕后的上下文context（即AST语法树） 给 matcher
matcher.matchAST(Ctx);
}
};
//2、继承PluginASTAction，实现我们自定义的YCXASTAction，即自定义AST语法树行为
class YCXASTAction : public PluginASTAction {
public:
// 重载ParseArgs 和 CreateASTConsumer方法
/*
解析给定的插件命令行参数
- param CI 编译器实例，用于报告诊断。
- return 如果解析成功，则为true；否则，插件将被销毁，并且不执行任何操作。该插件负责使用CompilerInstance的Diagnostic对象报告错误。
*/
bool ParseArgs(const CompilerInstance &CI, const std::vector<std::string> &arg) {
return true;
}
// 返回自定义的XJASTConsumer对象，抽象类ASTConsumer的子类
unique_ptr<ASTConsumer> CreateASTConsumer(CompilerInstance &CI, StringRef InFile) {
/**
传递CI
CI用于：
- 判断文件是否是用户的
- 抛出警告
*/
return unique_ptr<XJASTConsumer>(new XJASTConsumer(CI));
}
};
}
// 第一步：注册插件，并自定义YCXASTAction类
// 1、注册插件
static FrontendPluginRegistry::Add<YCXPlugin::YCXASTAction> X("YCXPlugin", "this is YCXPlugin");
2.测试插件
命令格式
自己编译的clang文件路径 -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator14.5.sdk(SDK路径)/ -Xclang -load -Xclang 插件(.dyld)路径 -Xclang -add-plugin -Xclang 插件名 -c 源码路径
// 例子
/Users/用户名/llvm-project/build_xcode/Debug/bin/clang -isysroot /Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator14.5.sdk/ -Xclang -load -Xclang /Users/用户名/llvm-project/build_xcode/Debug/lib/XJPlugin.dylib -Xclang -add-plugin -Xclang XJPlugin -c /Users/用户名/Desktop/DemoCode/PluginTestDemo/PluginTestDemo/ViewController.m
测试结果
3.插件集成
1.加载插件

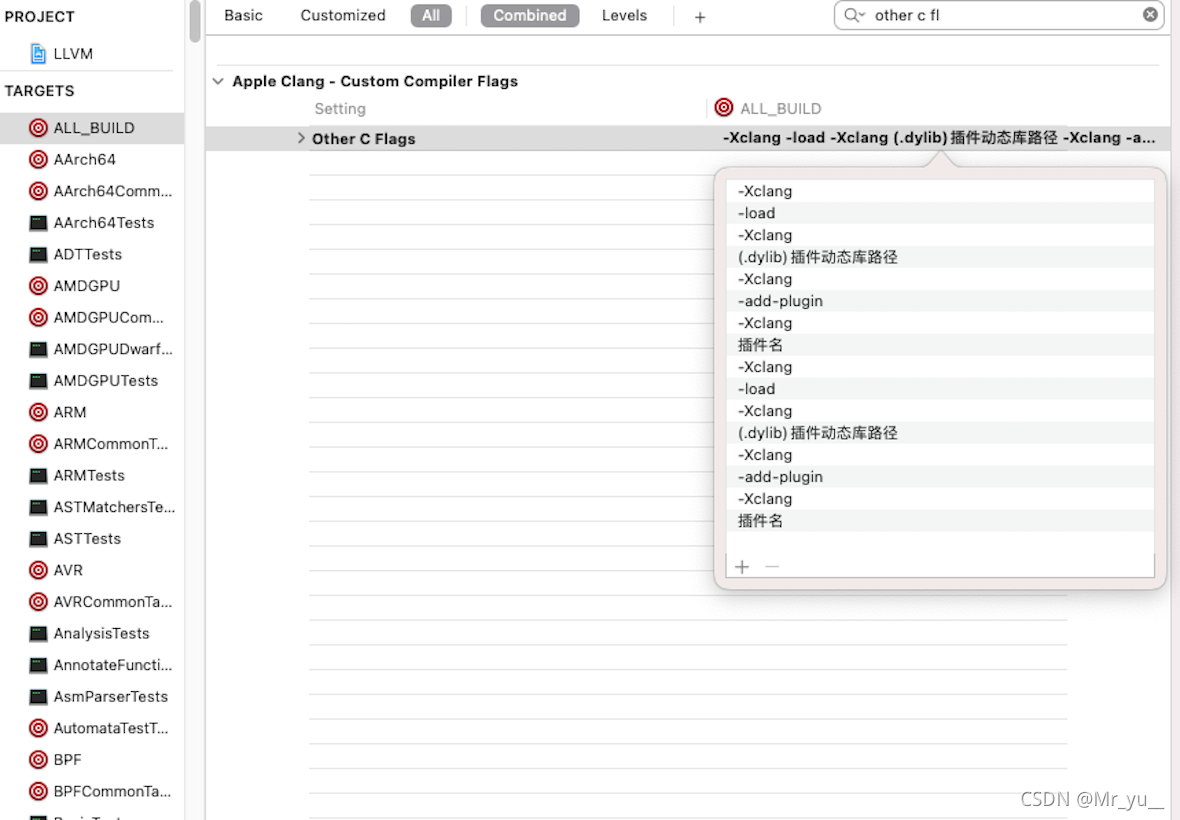

打开测试项目，在Build Settings->Other C Flags 添加上如下内容
-Xclang -load -Xclang (.dylib)插件动态库路径 -Xclang -add-plugin -Xclang 插件名
2.设置编译器
-
由于clang插件需要使用对应的版本去加载，如果版本不一致会导致编译失败
-

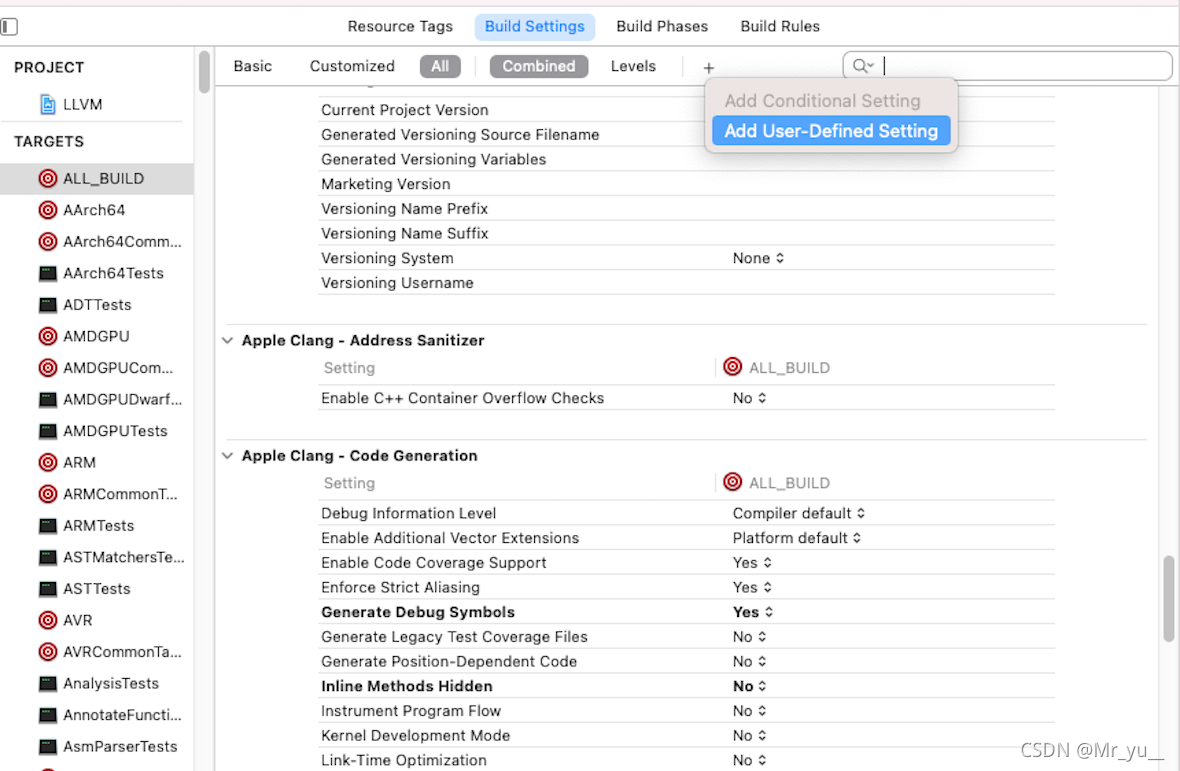

在Build Settings栏目中新增两项用户定义的设置
分别是CC和CXX
CC对应的是自己编译的clang的绝对路径
CXX对应的是自己编译的clang++的绝对路径

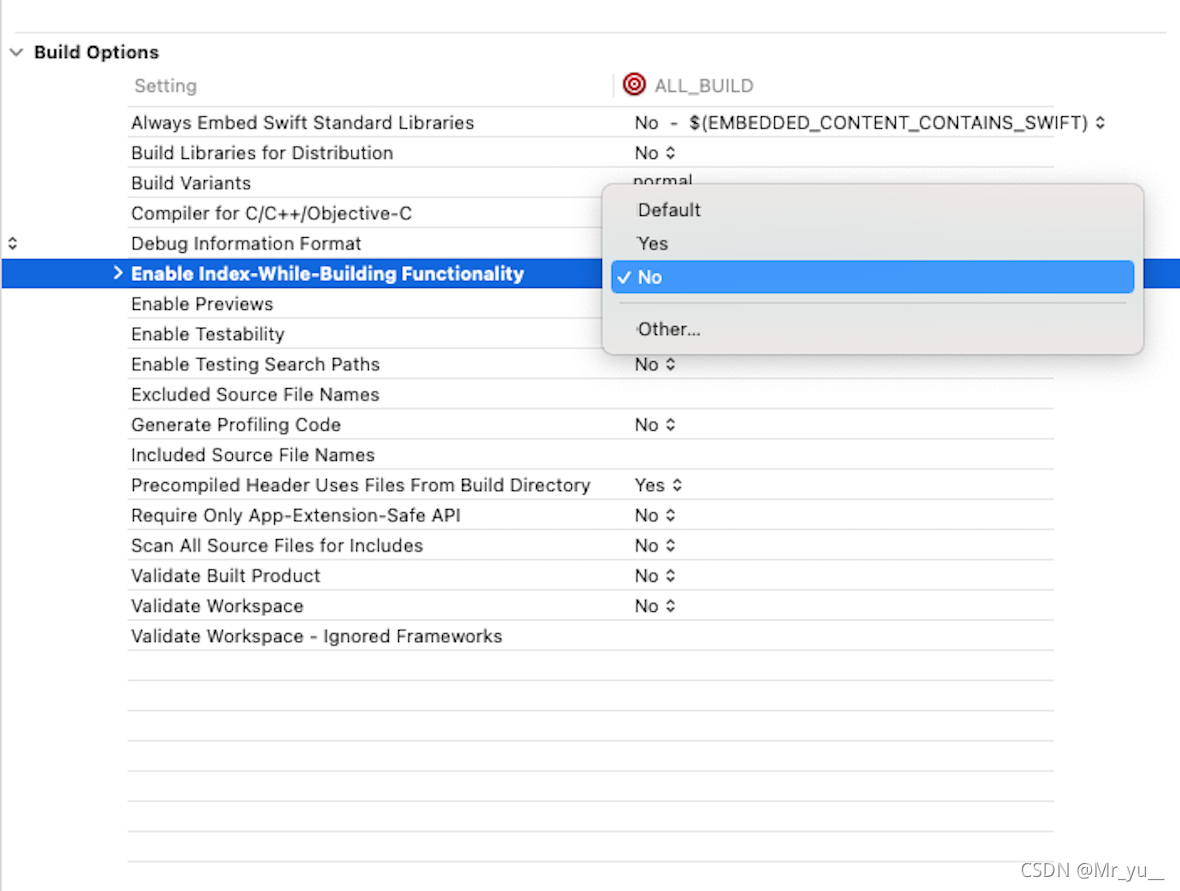

- 接下来在Build Settings中搜索index，将Enable Index-Wihle-Building Functionality的Default改为NO

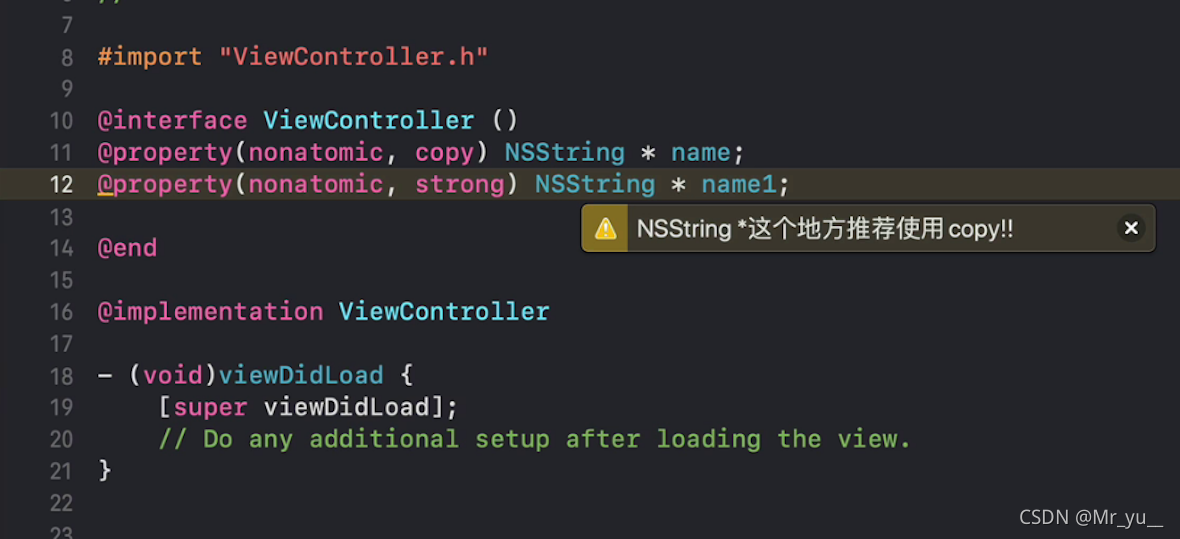

- 最后，重新编译测试项目，会出现我们想要的效果了，警告的提示变成中文了哦😄
实现过程中间可能会发生很多意想不到的状态，需要大家耐心去找解决方案，我也只是把我遇到的情况进行了描述
