概述

最近看了下VLayout，它主要用在超复杂界面布局，感觉确实比较好用，VirtualLayout是一个针对RecyclerView的LayoutManager扩展, 主要提供一整套布局方案和布局间的组件复用的问题。阿里开源出来的，先放官网地址：https://github.com/alibaba/vlayout

VLayout简介

vlayout全称VirtualLayout，它是一个针对RecyclerView的LayoutManager扩展, 主要提供一整套布局方案和布局间的组件复用的问题。它通过定制化的LayoutManager，接管整个RecyclerView的布局逻辑；LayoutManager管理了一系列LayoutHelper，LayoutHelper负责具体布局逻辑实现的地方；每一个LayoutHelper负责页面某一个范围内的组件布局；不同的LayoutHelper可以做不同的布局逻辑，因此可以在一个RecyclerView页面里提供异构的布局结构，这就能比系统自带的LinearLayoutManager、GridLayoutManager等提供更加丰富的能力。同时支持扩展LayoutHelper来提供更多的布局能力。

主要功能

• 默认通用布局实现，解耦所有的View和布局之间的关系: Linear, Grid, 吸顶, 浮动, 固定位置等1：LinearLayoutHelper: 线性布局2：GridLayoutHelper: Grid布局， 支持横向的colspan3：FixLayoutHelper: 固定布局，始终在屏幕固定位置显示4：ScrollFixLayoutHelper: 固定布局，但之后当页面滑动到该图片区域才显示, 可以用来做返回顶部或其他书签等5：FloatLayoutHelper: 浮动布局，可以固定显示在屏幕上，但用户可以拖拽其位置6：ColumnLayoutHelper: 栏格布局，都布局在一排，可以配置不同列之间的宽度比值7：SingleLayoutHelper: 通栏布局，只会显示一个组件View8：OnePlusNLayoutHelper: 一拖N布局，可以配置1-5个子元素9：StickyLayoutHelper: stikcy布局， 可以配置吸顶或者吸底10：StaggeredGridLayoutHelper: 瀑布流布局，可配置间隔高度/宽度
• 上述默认实现里可以大致分为两类：一是非fix类型布局，像线性、Grid、栏格等，它们的特点是布局在整个页面流里，随页面滚动而滚动；另一类就是fix类型的布局，它们的子节点往往不随页面滚动而滚动。
• 所有除布局外的组件复用，VirtualLayout将用来管理大的模块布局组合，扩展了RecyclerView，使得同一RecyclerView内的组件可以复用，减少View的创建和销毁过程。

使用方法

版本请参考mvn repository上的最新版本（目前最新版本是1.2.36），最新的 aar 都会发布到 jcenter 和 MavenCentral 上，确保配置了这两个仓库源，然后引入aar依赖：

api("com.alibaba.android:vlayout:1.2.36@aar") {
        transitive = true
    }

demo示例

LayoutHelper功能介绍

margin, padding

Margin, padding就是外边距、内边距，概念与Android系统的margin, padding一样，但也有不同的地方：

• 它不是整个RecyclerView页面的margin和padding，它是每一块LayoutHelper所负责的区域的margin和padding。
• 一个页面里可以有多个LayoutHelper，意味着不同LayoutHelper可以设置不同的margin和padding。
• LayoutHelper的margin和padding与页面RecyclerView的margin和padding可以共存。
• 目前主要针对非fix类型的LayoutHelper实现了margin和padding，fix类型LayoutHelper内部没有相对位置关系，不处理边距。

对于LayoutHelper，调用

public void setPadding(int leftPadding, int topPadding, int rightPadding, int bottomPadding)
public void setMargin(int leftMargin, int topMargin, int rightMargin, int bottomMargin)

bgColor, bgImg

背景颜色或者背景图，这其实不是布局属性，但是由于在vlayout对视图进行了直接布局，不同区域的视图的父节点都是RecyclerView，如果想要针对某一块区域单独绘制背景，就很难做到了。vlayout框架对此做了特殊处理，对于非fix、非float类型的LayoutHelper，支持配置背景色或背景图。同样目前主要针对非fix类型的LayoutHelper实现这个特性。
使用背景色

public void setBgColor(int bgColor)

使用背景图首先为LayoutManager提供一个ImageView简单工厂

this.mLayoutManager.setLayoutViewFactory(new LayoutViewFactory() {
            @Override
            public opinion generateLayoutView(@NonNull Context context) {
                return new XXImageView(context);
            }
        });

再为LayoutHelper提设置图片加载的Listener

baseHelper.setLayoutViewBindListener(new BindListener(imgUrl));
baseHelper.setLayoutViewUnBindListener(new UnbindListener(imgUrl));
private static class BindListener implements BaseLayoutHelper.LayoutViewBindListener {
        private String imgUrl;
        public BindListener(String imgUrl) {
            this.imgUrl = imgUrl;
        }
        @Override
        public void onBind(View layoutView, BaseLayoutHelper baseLayoutHelper) {
            //loading image
        }
    }
private static class UnbindListener implements BaseLayoutHelper.LayoutViewUnBindListener {
    private String imgUrl;
    public UnbindListener(String imgUrl) {
        this. imgUrl = imgUrl;
    }
    @Override
    public void onUnbind(View layoutView, BaseLayoutHelper baseLayoutHelper) {
            //cancel loading image
    }
}

aspectRatio

为了保证布局过程中视图的高度一致，我们设计了aspectRatio属性，它是宽与高的比例，LayoutHelper里有aspectRatio属性，通过vlayout添加的视图的LayoutParams也有aspectRatio属性，后者的优先级比前者高，但含义不一样。

• LayoutHelper定义的aspectRatio，指的是一行视图整体的宽度与高度之比，当然整体的宽度是减去了RecyclerView和对应的LayoutHelper的margin, padding。
• 视图的LayoutParams定义的aspectRatio，指的是在LayoutHelper计算出视图宽度之后，用来确定视图高度时使用的，它会覆盖通过LayoutHelper的aspectRatio计算出来的视图高度，因此具备更高优先级。

对于LayoutHelper，调用

public void setAspectRatio(float aspectRatio)

对于LayoutParams，调用

((VirutalLayoutManager.LayoutParams) layoutParams).mAspectRatio

dividerHeight

LinearLayoutHelper的属性，LinearLayoutHelper是像ListView一样的线性布局，dividerHeight就是每个组件之间的间距。
对于LinearLayoutHelper，调用

public void setDividerHeight(int dividerHeight)

weights

ColumnLayoutHelper, GridLayoutHelper的属性，它们都是提供网格状的布局能力，建议使用GridLayoutHelper，它的能力更加强大，参考下文介绍。默认情况下，每个网格中每一列的宽度是一样的，通过weights属性，可以指定让每一列的宽度成比例分配，就像LinearLayout的weight属性一样。 weights属性是一个float数组，每一项代表某一列占父容器宽度的百分比，总和建议是100，否则布局会超出容器宽度；如果布局中有4列，那么weights的长度也应该是4；长度大于4，多出的部分不参与宽度计算；如果小于4，不足的部分默认平分剩余的空间。
对于ColumnLayoutHelper, GridLayoutHelper，调用

public void setWeights(float[] weights)

vGap, hGap

GridLayoutHelper与StaggeredGridLayoutHelper都有这两个属性，分别控制视图之间的垂直间距和水平间距。
对于GridLayoutHelper, StaggeredGridLayoutHelper，调用

public void setHGap(int hGap)
public void setVGap(int vGap)

?

spanCount, spanSizeLookup

GridLayoutHelper的属性，参考于系统的GridLayoutManager，spanCount表示网格的列数，默认情况下每一个视图都占用一个网格区域，但通过提供自定义的spanSizeLookUp，可以指定某个位置的视图占用多个网格区域。
使用spanCount调用

public void setSpanCount(int spanCount)

使用spanSizeLookup

public void setSpanSizeLookup(SpanSizeLookup spanSizeLookup)

autoExpand

GridLayoutHelper的属性，当一行里视图的个数少于spanCount值的时候，如果autoExpand为true，视图的总宽度会填满可用区域；否则会在屏幕上留空白区域。
接口:

public void setAutoExpand(boolean isAutoExpand)

lane

StaggeredGridLayoutHelper中有这个属性，与GridLayoutHelper里的spanCount类似，控制瀑布流的列数。
接口:

public void setLane(int lane)

?

fixAreaAdjuster

fix类型的LayoutHelper，在可能需要设置一个相对父容器四个边的偏移量，比如整个页面里有一个固定的标题栏添加在vlayout容器上，vlayout内部的fix类型视图不希望与外部的标题有所重叠，那么就可以设置一个fixAreaAdjuster来做偏移。
接口:

public void setAdjuster(FixAreaAdjuster adjuster)

alignType, x, y

FixLayoutHelper, ScrollFixLayoutHelper, FloatLayoutHelper的属性，表示吸边时的基准位置，有四个取值，分别是TOP_LEFT, TOP_RIGHT, BOTTOM_LEFT, BOTTOM_RIGHT。x和y是相对这四个位置的偏移量，最终的偏移量还要受上述的fixAreaAdjuster影响。

• TOP_LEFT：基准位置是左上角，x是视图左边相对父容器的左边距偏移量，y是视图顶边相对父容器的上边距偏移量；
• TOP_RIGHT：基准位置是右上角，x是视图右边相对父容器的右边距偏移量，y是视图顶边相对父容器的上边距偏移量；
• BOTTOM_LEFT：基准位置是左下角，x是视图左边相对父容器的左边距偏移量，y是视图底边相对父容器的下边距偏移量；
• BOTTOM_RIGHT：基准位置是右下角，x是视图右边相对父容器的右边距偏移量，y是视图底边相对父容器的下边距偏移量；

设置基准调用

public void setAlignType(int alignType)

设置偏移量调用

public void setX(int x)
public void setY(int y)

showType

ScrollFixLayoutHelper的属性，取值有SHOW_ALWAYS, SHOW_ON_ENTER, SHOW_ON_LEAVE。

• SHOW_ALWAYS：与FixLayoutHelper的行为一致，固定在某个位置；
• SHOW_ON_ENTER：默认不显示视图，当页面滚动到这个视图的位置的时候，才显示；
• SHOW_ON_LEAVE：默认不显示视图，当页面滚出这个视图的位置的时候显示；

接口:

public void setShowType(int showType)

stickyStart, offset

StickyLayoutHelper的属性，当视图的位置在屏幕范围内时，视图会随页面滚动而滚动；当视图的位置滑出屏幕时，StickyLayoutHelper会将视图固定在顶部（stickyStart = true）或者底部（stickyStart = false），固定的位置支持设置偏移量offset。
接口:

public void setStickyStart(boolean stickyStart)
public void setOffset(int offset)

?

实例演示

上面我们已经详细介绍的各种LayoutHelper以及它的各种属性，现在，我们通过demo来进行实例演示。

LinearLayoutHelper

我们activity只要进行一些简单的配置就可以了：

  VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        adapter.addAdapter(new DelegateRecyclerAdapter(this,new LinearLayoutHelper()));
        recycler.setAdapter(adapter);

对于adapter ，我们继承DelegateAdapter来实现，代码很简单，如下：

 public LayoutHelper onCreateLayoutHelper() {
        return helper;
    }
    public RecyclerView.ViewHolder onCreateViewHolder(ViewGroup parent, int viewType) {
        return new MyViewholder(inflater.inflate(R.layout.item, parent, false));
    }
    public void onBindViewHolder(RecyclerView.ViewHolder holder, int position) {
        ((MyViewholder) holder).text.setText(position + 1 + "");
    }
    public int getItemCount() {
        return 60;
    }
    public class MyViewholder extends RecyclerView.ViewHolder {
        private TextView text;
        public MyViewholder(View view) {
            super(view);
            text = (TextView) view.findViewById(R.id.text);
        }
    }

?

效果图：
?

GridLayoutHelper

我们只要把LinearLayouthelper改成Gridlayouthelper就可以了：

  VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        adapter.addAdapter(new DelegateRecyclerAdapter(this,new GridLayoutHelper(3)));
        recycler.setAdapter(adapter);

效果图：

StaggeredGridLayoutHelper

还是直接修改LayoutHelper就可以了：

     VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        //StaggeredGridLayoutHelper（int num,int gap)
        //num为每行显示数目，gap为两个item的边距
        adapter.addAdapter(new StaggeredAdapter(this,new StaggeredGridLayoutHelper(3,20)));
        recycler.setAdapter(adapter);

为了做成瀑布流的效果，我们对每个item进行一个随机高度的设置：

 public void onBindViewHolder(RecyclerView.ViewHolder holder, int position) {
        ViewGroup.LayoutParams layoutParams = ((MyViewholder) holder).text.getLayoutParams();
        layoutParams.height = 260 + position % 7 * 20;
        ((MyViewholder) holder).text.setLayoutParams(layoutParams);
        ((MyViewholder) holder).text.setText(position + 1 + "");
    }

效果图：
?

?

FixLayoutHelper

对于fixlayout类型的，我们需要先后添加一次LinearLayoutHelper和FixLayoutHelper。

        VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        adapter.addAdapter(new DelegateRecyclerAdapter(this, new LinearLayoutHelper()));
        adapter.addAdapter(new ScrollFixAdapter(this, new FixLayoutHelper(FixLayoutHelper.BOTTOM_LEFT, 200, 200), recycler));
        recycler.setAdapter(adapter);

效果图：
?

ScrollFixLayoutHelper

同上，代码是差不多的，不过官方所说的标签，置顶等功能。并不能实现。官方demo也并没有实现此功能。虽然我们可以通过点击图片来进行置顶。但是具体功能感觉和fixlayout无异。文末有demo。博友们自己下载试试就知道了。

ColumnLayoutHelper

代码如下：

        VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        adapter.addAdapter(new DelegateRecyclerAdapter(this,new ColumnLayoutHelper()));
        recycler.setAdapter(adapter);

效果图：

SingleLayoutHelper

        VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        adapter.addAdapter(new DelegateRecyclerAdapter(this,new SingleLayoutHelper()));
        recycler.setAdapter(adapter);

?

效果图：
?

OnePlusNLayoutHelper

一拖N布局，听起来感觉高大上，不过我并不知道这玩意能用在什么地方…

        VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        OnePlusNLayoutHelper helper = new OnePlusNLayoutHelper(3);
        adapter.addAdapter(new OnePlusNRecyclerAdapter(this,helper));
        recycler.setAdapter(adapter);

效果图：
?

FloatLayoutHelper

        VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        adapter.addAdapter(new FloatAdapter(this,new FloatLayoutHelper()));
        adapter.addAdapter(new DelegateRecyclerAdapter(this,new LinearLayoutHelper()));
        recycler.setAdapter(adapter);

效果图：
?

StickyLayoutHelper

这个吸顶和吸底效果还是比较强大，自我感觉可以深入研究的就这个和FloatLayoutHelper了。具体代码如下：

        VirtualLayoutManager manager = new VirtualLayoutManager(this);
        recycler.setLayoutManager(manager);
        DelegateAdapter adapter = new DelegateAdapter(manager, true);
        //在顶部时需先添加sticklayout，在底部时最后添加sticklayout
        StickyLayoutHelper helper = new StickyLayoutHelper(true);
//        adapter.addAdapter(new StickRecyclerAdapter(this, helper, recycler));
//        adapter.addAdapter(new DelegateRecyclerAdapter(this, new LinearLayoutHelper()));
          //顶部和实体合二为一
        adapter.addAdapter(new DelegateRecyclerAdapter(this, helper));
        adapter.addAdapter(new DelegateRecyclerAdapter(this, new LinearLayoutHelper()));
          //底部
//        StickyLayoutHelper helper = new StickyLayoutHelper(false);
//        adapter.addAdapter(new DelegateRecyclerAdapter(this, new LinearLayoutHelper()));
//        adapter.addAdapter(new StickRecyclerAdapter(this, helper));
        recycler.setAdapter(adapter);

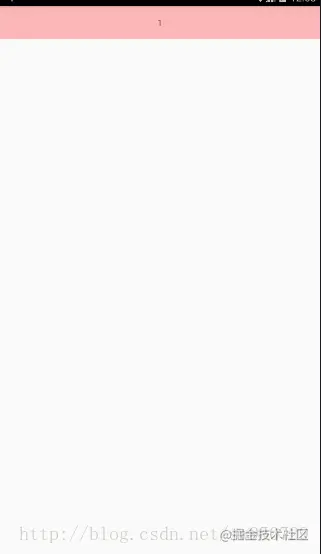

效果图：顶部：
实体和顶部合二为一:
