[移动开发]Android可折叠标题栏实现|RecyclerView吸顶列表实现|CollapsingToolbarLayout折叠布局用法

篇章目标要点

此前看到一些app有着炫酷的可折叠的UI，心里想着如果哪一天我也可以自己动手实现这些美观的UI就好了。偶然中发现了安卓提供的Material Design的妙用，决定动手实现向往已久的可折叠标题栏。本文的主要是讲述Material Design组件中的CollapsingToolbarLayout实现可折叠标题栏的过程，中间会穿插着AppBarLayout控件的用法

实现效果

首先放置一下完成的效果，如以下视频所示，打开页面时可以看到完整的标题栏，此时标题栏专辑封面是铺开状态，随着向上的滑动动作，专辑封面逐步被折叠收起，随后在滑动过程中RecyclerView的顶部标题栏也实现了置顶的效果。

折叠过程剖析

折叠标题栏主要由AppBarLayout, CollapsingToolbarLayout可折叠布局, Layout吸顶布局三部分构成。
(1)AppBarLayout：作为折叠布局的外部容器，是整个页面的标题栏，CollapsingToolbarLayout可折叠布局, Layout吸顶布局是其子视图。
(2)CollapsingToolbarLayout可折叠布局, 内部设置专辑图大封面以及ToolBar，在折叠状态时ToolBar可充当ActionBar功能。
(3)Layout吸顶布局:为了配合RecyclerView显示而设计，一般用来标示RecyclerView各元素的含义。其放置在AppBarLayout中的作用是实现置顶效果

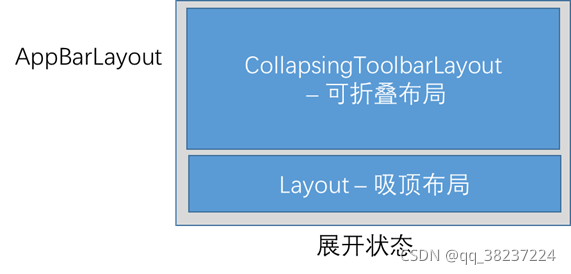

展开状态的布局：

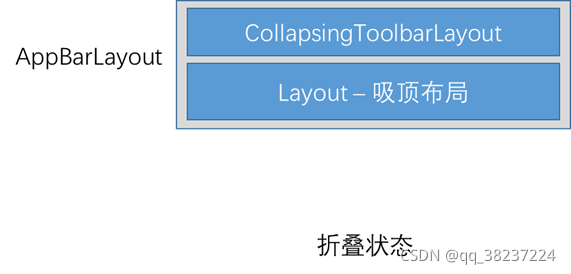

折叠状态的布局：

在展开状态时，在向上滑动的过程，首先会执行CollapsingToolbarLayout折叠过程，折叠完成后，相应的滑动事件会给到RecyclerView消耗；在折叠状态时，向下滑动会先将RecyclerView内容滑动至顶部，然后才会展开CollapsingToolbarLayout布局

添加依赖

该任务实现过程主要用到了Material Design库和Glide库，其依赖如下

    implementation 'com.google.android.material:material:1.0.0'
    implementation 'com.github.bumptech.glide:glide:4.6.1'

代码实现过程

(1)在values/styles文件中为折叠标题栏自定义Theme，需要继承Theme.AppCompat，并且设置屏蔽原来自带的ActionBar，设置无标题

    <!--为了实现自定义ActionBar,需要屏蔽原来自带的ActionBar，并且设置无标题-->
    <style name="NoActionBar" parent="Theme.AppCompat">
        <item name="windowActionBar">false</item>
        <item name="windowNoTitle">true</item>
    </style>

然后在AndroidManifest中Application或者Activity的属性中引用该style

    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/NoActionBar">
        ...

(2)Layout定义，由于为了追求实现效率，我是放在MainActivity中直接实现的。你可以根据实际需要决定在Fragment或者MainActivity创建布局，以下提供的是一种思路

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">
    <!--定义标题栏内容-->
    <com.google.android.material.appbar.AppBarLayout
        android:id="@+id/app_bar"
        android:layout_width="match_parent"
        android:layout_height="250dp"
        android:orientation="vertical">
        <com.google.android.material.appbar.CollapsingToolbarLayout
            android:id="@+id/collapsing_toolbar_layout"
            android:layout_width="match_parent"
            android:layout_height="200dp"
            android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
            app:contentScrim="?attr/colorPrimary"
            app:layout_scrollFlags="scroll|exitUntilCollapsed">
            <!--定义标题栏内容, image view设置成parallax折叠过程可以产生一定的错位位移,toolbar设置成pin表示折叠过程中位置始终不会变-->
            <ImageView
                android:id="@+id/image_view_title"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:scaleType="centerCrop"
                app:layout_collapseMode="parallax"/>
            <!--toolbar设置成pin表示折叠过程中位置始终不会变-->
            <androidx.appcompat.widget.Toolbar
                android:id="@+id/toolbar"
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"
                app:layout_collapseMode="pin"/>
        </com.google.android.material.appbar.CollapsingToolbarLayout>
        <!--为了配合RecyclerView显示，设置了此置顶布局，作用是提示RecyclerView各元素的含义-->
        <include layout="@layout/linear_layout_recycler_view_title"
            android:layout_width="match_parent"
            android:layout_height="50dp"
            android:layout_gravity="bottom"
            app:layout_collapseMode="pin" />
    </com.google.android.material.appbar.AppBarLayout>
    <!--定义可滑动内容栏-->
    <androidx.core.widget.NestedScrollView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_behavior="@string/appbar_scrolling_view_behavior">
        <!--RecyclerView为内容-->
        <androidx.recyclerview.widget.RecyclerView
            android:id="@+id/recycler_view"
            android:layout_width="match_parent"
            android:layout_height="match_parent"/>
    </androidx.core.widget.NestedScrollView>
</androidx.coordinatorlayout.widget.CoordinatorLayout>

当中引用的置顶布局是外部引用，由于较为简单，不展示相应代码了。
(3)代码实现
代码实现过程较为简单，主要包括设置CollapsingToolbarLayout 折叠布局的标题，通过Glide加载其内部的专辑封面图片内容；设置ActionBar ; 最后就是设置RecyclerView显示。代码过程是比较简单的，以下代码中已有较多注释，在此不做赘述了。

public class MainActivity extends AppCompatActivity {
    /**
     * 可折叠标题栏的图片和标题
     */
    private final static String TITLE_NAME = "杨幂";
    private final static String TITLE_IMAGE = "https://gimg2.baidu.com/image_search/src=http%3A%2F%2Fwx4.sinaimg.cn%2Fmw690%2F001SZrlUly1gum6uspyb4j616s0u0ad002.jpg&refer=http%3A%2F%2Fwx4.sinaimg.cn&app=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=jpeg?sec=1634697003&t=4b2e89e9c1019b127c25d8d2f91e6a04";
    private final static String TITLE_CONTENT = "2005年，杨幂进入北京电影学院表演系本科班就读。2006年，因出演金庸武侠剧《神雕侠侣》而崭露头角。2008年，凭借古装剧《王昭君》获得第24届中国电视金鹰奖观众喜爱的电视剧女演员奖提名 [1]  。2009年，杨幂在“80后新生代娱乐大明星”评选活动中与其她三位女演员共同被评为“四小花旦” [2]  。2011年，因主演穿越剧《宫锁心玉》赢得广泛关注 [3]  ，并获得第17届上海电视节白玉兰奖观众票选最具人气女演员奖 [4]  。\n" +
            "2012年，杨幂工作室成立，而她则凭借都市剧《北京爱情故事》相继获得第9届中国金鹰电视艺术节最具人气女演员奖 [5]  、第26届中国电视金鹰奖观众喜爱的电视剧女演员奖提名 [6]  。2015年，主演的《小时代》系列电影票房达到了18亿人民币 [7]  。2016年，其主演的职场剧《亲爱的翻译官》取得全国年度电视剧收视冠军 [8]  。2017年，杨幂主演的神话剧《三生三世十里桃花》获得颇高关注；同年，她还凭借科幻片《逆时营救》获得休斯顿国际电影节最佳女主角奖 [9]  。2018年，凭借古装片《绣春刀Ⅱ：修罗战场》获得北京大学生电影节最受大学生欢迎女演员奖 [10]  ；同年，她还获得了第五届中国电视好演员奖绿宝石女演员奖 [11]  。2021年，首次参加中央广播电视总台春节联欢晚会 [12]";

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        CollapsingToolbarLayout collapsingToolbarLayout = findViewById(R.id.collapsing_toolbar_layout);
        ImageView imageViewTitle = findViewById(R.id.image_view_title);
        //设置折叠布局内部的toolbar在折叠时可充当ActionBar标题栏
        Toolbar toolbar = findViewById(R.id.toolbar);
        setSupportActionBar(toolbar);
        ActionBar actionBar = getSupportActionBar();
        if(null != actionBar){
            actionBar.setDisplayHomeAsUpEnabled(true);
        }
        //设置折叠标题栏的标题
        collapsingToolbarLayout.setTitle(TITLE_NAME);
        //设置折叠标题栏的封面图片
        RequestOptions options = RequestOptions.placeholderOf(R.drawable.picture_example);
        Glide.with(this).load(TITLE_IMAGE).apply(options).into(imageViewTitle);
        RecyclerView recyclerView = findViewById(R.id.recycler_view);
        LinearLayoutManager layoutManager = new LinearLayoutManager(this);
        recyclerView.setLayoutManager(layoutManager);
        //设置RecyclerView内容
        SongAdapter adapter = new SongAdapter(getTrackList(30));
        recyclerView.setAdapter(adapter);
        //设置RecyclerView的分割线
        DividerItemDecoration itemDecoration = new DividerItemDecoration(this,DividerItemDecoration.VERTICAL);
        itemDecoration.setDrawable(getResources().getDrawable(R.drawable.inset_divider, null));
        recyclerView.addItemDecoration(itemDecoration);
    }

    /**
     * 构建RecyclerView显示数据
     */
    private final static String[] singers = {"杨幂","王力宏","周杰伦"};
    private final static String[] tracks = {"爱的供养","天知道","简单爱"};
    private final static String[] pictures = {"https://gimg2.baidu.com/image_search/src=http%3A%2F%2Fup.enterdesk.com%2Fedpic%2Fe6%2F68%2F5c%2Fe6685c22535ec3b00a4986ea340e94d6.jpg&refer=http%3A%2F%2Fup.enterdesk.com&app=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=jpeg?sec=1634711345&t=9d6b4ed0fcc4b9e6061e16852da09b81",
    "https://gimg2.baidu.com/image_search/src=http%3A%2F%2Fqna.smzdm.com%2F202105%2F09%2F6097ee6181d4d1458.jpg_a200.jpg&refer=http%3A%2F%2Fqna.smzdm.com&app=2002&size=f9999,10000&q=a80&n=0&g=0n&fmt=jpeg?sec=1634711454&t=fd670dd2562e2bc36ecb61242ba62b46",
    "https://gss0.baidu.com/70cFfyinKgQFm2e88IuM_a/baike/pic/item/7ac880515fcd8e6c43a75b63.jpg"};
    private List<TrackBean> getTrackList(int size){
        List<TrackBean> trackBeans = new ArrayList<>();
        int index = 0;
        for(int i = 0; i < size; i++){
            TrackBean bean = new TrackBean();
            index = i%singers.length;
            bean.setSingerName(singers[index]);
            bean.setTrackName(tracks[index]);
            bean.setSingerPicture(pictures[index]);
            trackBeans.add(bean);
            index++;
        }
        return trackBeans;
    }
}

学习心得

在安卓提供的Material Design框架的支持下，如此绚丽的可折叠标题栏很简单就实现了。但是个人认为当中的核心思想是CollapsingToolbarLayout 在滑动时间分发的管理上是值得我们学习的，这个后续要进一步通过学习其源码掌握相关知识点。RecyclerView的显示属于常规知识，这里没有放置相关代码。如果需要，可以提问提供邮箱，我这边可以单独提供相应的代码片段。
