[移动开发]Android布局

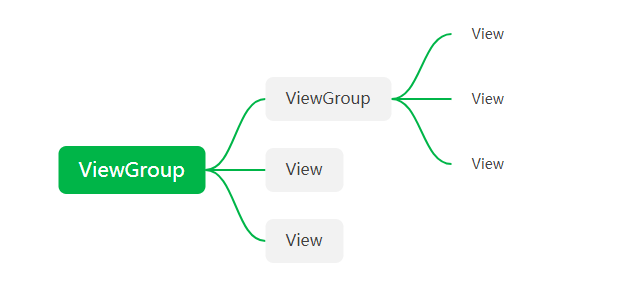

View和ViewGroup的概念
?View：Android中所有控件的顶层基类。
?ViewGroup：是View的子类，代表一个View的容器，可以用于存放其他View对象。

①Android中所有的UI（用户界面）元素都是使用View和ViewGroup对象建立的
②View是一个可以将一些信息绘制在屏幕上并与用户产生交互的对象
③ViewGroup是一个包含多个的View和ViewGroup的容器，用来定义UI布局。
④开发者还可以选择性地继承一些系统提供的View，来自定义View，把自己定义的界面元素显示给用户。
在这里插入图片描述

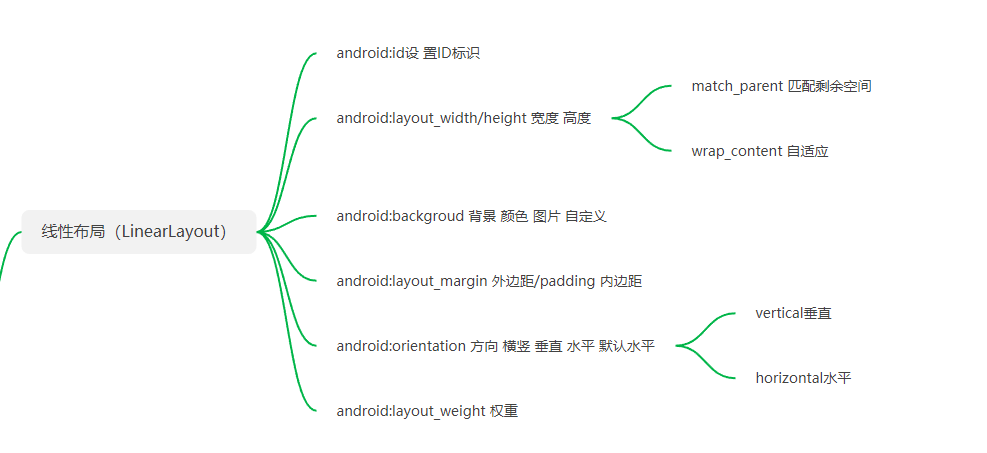

线性布局（LinearLayout）

常用属性
?android:layout_width : 定义控件的宽度
可选项：fill_parent / match_parent/ wrap_content/绝对数值
LinearLayout是ViewGroup子类
?android:layout_height : 定义控件的高度
可选项：fill_parent / match_parent/ wrap_content/绝对数值
?会按照android：orientation的属性对子View排序默认水平方向
可选项：vertical（垂直方向）、horizontal（水平方向）
?android:id : 设置控件的id。这样就可以在R.java中自动生成相应的值，在程序中通过findViewById就可以调用。
设置id的格式为：android:id = “@+id/id的名字”
?android:background : 设置控件的背景颜色或背景图片
例如：android:background="#ffffff"
android:background="@drawable/图片名称"
?layout_weight属性应用
设置控件的权重。即各控件在水平或者垂直方向上平均分配。
LinearLayout特有的属性——android:layout_weight，它表示比重的意思，可实现百分比布局。
如果控件为“match_parent”，则layout_weight的值与占用比重是反相关的，其值越大，它占用的比重越小。
如果控件为“wrap_content”，则对比重的判断会变为正相关，即其值越小，占用的空间越少。但是这种情况下，有时候不会严格地按照比重来显示，如果某个View中的内容过多，就会占用过多的空间。
备注：如果是水平方向设置权重，要将android:layout_width设置为0dp，如果是垂直方向上使用权重，要将android:layout_height设置为0dp。否则权重容易受到高度或宽度的干扰而出现偏差。
◆gravity与layout_gravity属性
android:gravity : 该属性用来控制该View的内容物的位置。
如果该属性是定义在布局节点中，则该布局中所有控件的位置都受到这个属性的控制。
如果该属性出现在Button、TextView、EditText等控件中，则用来控制这些控件上的文字的位置。
可选项有：top、bottom、left、right、center_vertical、fill_vertical 、center、fill等等。
◆android:layout_gravity : 该属性用于设置控件相对于容器的对齐方式。
可选项有：top、bottom、left、right、center_vertical、fill_vertical 、center、fill等等。
这些可选项并不是适用于每一种布局。
在垂直线性布局中，android:layout_gravity为bottom不起作用；
而水平线性布局中，android: layout_gravity为right不起作用。
在这里插入图片描述

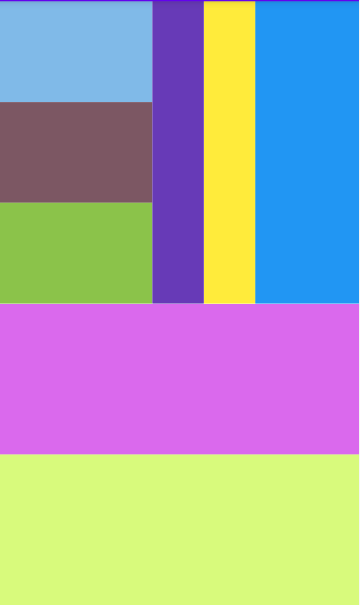

示例
实现如下布局
在这里插入图片描述
代码

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    >


    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="2"
        android:orientation="horizontal">

        <LinearLayout
            android:layout_width="0dp"
            android:layout_weight="3"
            android:layout_height="match_parent"
            android:orientation="vertical">
            <TextView
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:layout_weight="1"
                android:background="#80BAE8"
                />

            <TextView
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:layout_weight="1"
                android:background="#7C5763"/>
            <TextView
                android:layout_width="match_parent"
                android:layout_height="0dp"
                android:layout_weight="1"
                android:background="#8BC34A"/>


        </LinearLayout>

        <TextView
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:background="#673AB7"/>
        <TextView
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="1"
            android:background="#FFEB3B"/>
        <TextView
            android:layout_width="0dp"
            android:layout_height="match_parent"
            android:layout_weight="2"
            android:background="#2196F3"/>

    </LinearLayout>

    <TextView
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:background="#DA69ED"/>
    <TextView
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:background="#D8FA7C"/>



</LinearLayout>

RGB颜色

颜色有RGB颜色格式和ARGB格式。RGB是红绿蓝三原色。
000三位分别对应红绿蓝
000000六位每两位分别对应红绿蓝
而ARGB是带alpha的三原色，即有透明度的三原色。前两位代表透明度
#FFFFFF 代表白色
#000000 黑色
#FFFFFFFF 完全不透明
#00FFFFFF 完全透明
#88FFFFFF 半透明

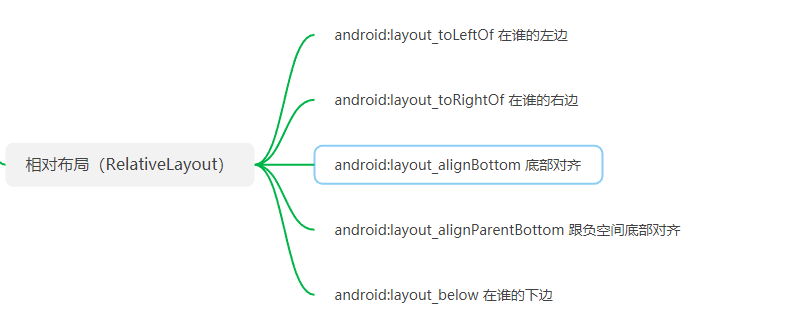

相对布局（RelativeLayout）

概念：指按着控件之间的相对位置来进行布局。

常用
在这里插入图片描述

相对于兄弟控件的位置属性或者同级控件，该组属性的值是另一个控件的id。
android:layout_above （上）
android:layout_below （下）
android:layout_toLeftOf （左）
android:layout_toRightOf （右）

兄弟控件之间的对齐关系，该组属性的值是另一个控件的id。
android:layout_alignTop
android:layout_alignBottom
android:layout_alignLeft
android:layout_alignRight

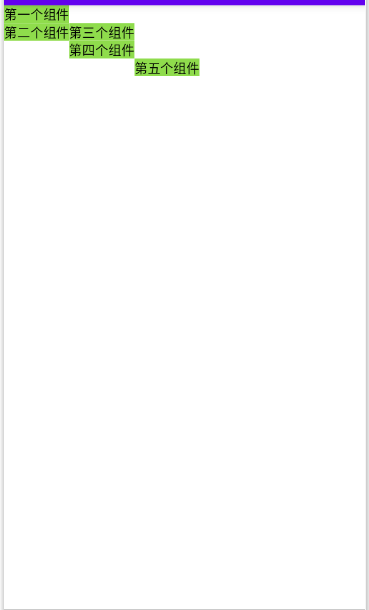

示例

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">


    <TextView
        android:id="@+id/one"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#8FDC4C"
        android:textColor="#000"
        android:text="第一个组件"
        />

    <TextView
        android:id="@+id/two"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/one"
        android:background="#8FDC4C"
        android:textColor="#000"
        android:text="第二个组件"
        />

    <TextView
        android:id="@+id/three"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_toRightOf="@id/two"
        android:layout_alignTop="@id/two"
        android:background="#8FDC4C"
        android:textColor="#000"

        android:text="第三个组件"
        />

    <TextView
        android:id="@+id/four"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@id/three"
        android:layout_alignEnd="@id/three"
        android:background="#8FDC4C"
        android:textColor="#000"
        android:text="第四个组件"
        />

    <TextView
        android:id="@+id/five"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_below="@+id/four"
        android:layout_toRightOf="@id/four"
        android:background="#8FDC4C"
        android:text="第五个组件"
        android:textColor="#000" />


</RelativeLayout>

在这里插入图片描述
**控件与父布局之间的对齐关系。**该组属性的值是true或者false。
android:layout_alignParentTop
android:layout_alignParentBottom
android:layout_alignParentLeft
android:layout_alignParentRight
android:layout_centerHorizontal
android:layout_centerVertical
android:layout_centerInParent

示例

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"

    android:layout_width="match_parent"
    android:layout_height="match_parent">


    <TextView

        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentLeft="true"
        android:layout_alignParentTop="true"
        android:background="#8FDC4C"
        android:textColor="#000"
        android:text="第一个组件"
        />
    <TextView

        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentRight="true"
        android:layout_centerVertical="true"
        android:background="#8FDC4C"
        android:textColor="#000"
        android:text="第二个组件"
        />


    <TextView

        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#8FDC4C"
        android:textColor="#000"
        android:layout_alignParentBottom="true"
        android:layout_alignParentRight="true"
        android:text="第三个组件"
        />


</RelativeLayout>

在这里插入图片描述

绝对布局 (AbsoluteLayout)

通过坐标系来控制控件位置由于各个手机分别率的差别现在几乎已经不在使用绝对布局
①控制大小: android:layout_width:组件宽度 android:layout_height:组件高度
②控制位置: android:layout_x:设置组件的X坐标 android:layout_y:设置组件的Y坐标

帧布局 (FrameLayout)

概念：指按着控件之间的相对位置来进行布局。
FrameLayout(帧布局)可以说是布局中最为简单的一个布局，这个布局会默认把控件放在屏幕上的左上角的区域，后续添加的控件会覆盖前一个，如果控件的大小一样大的话，那么同一时刻就只能看到最上面的那个控件。
①帧布局中的每一个组件都代表一个画面
②默认以屏幕左上角作为（0, 0）坐标，按组件定义的先后顺序依次逐屏显示，后面出现的会覆盖前面的画面。
③用该布局可以实现动画效果
可以实现简单的嵌套效果

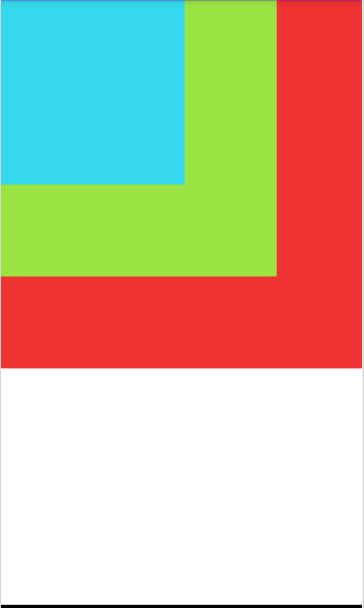

示例

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:layout_width="400dp"
        android:layout_height="400dp"
        android:background="#EF3333"
        />

    <TextView
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:background="#99E442"
        />

    <TextView
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:background="#35D8ED"
        />


</FrameLayout>

在这里插入图片描述

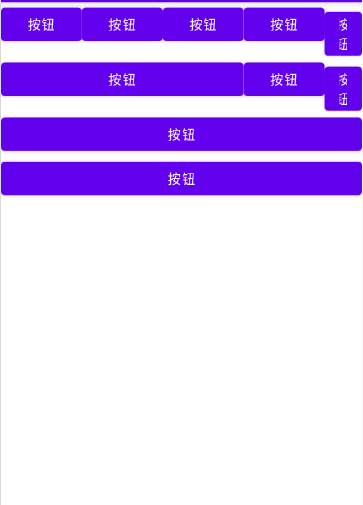

表格布局 (TableLayout)

▃ 如果我们直接往TableLayout中添加组件的话,那么这个组件将占满一行
▃ 如果我们想一行上有多个组件的话,就要添加一个TableRow的容器
▃ tablerow中的组件个数就决定了该行有多少列,而列的宽度由该列中最宽的单元格决定
除了这三个常用属性,还有两个属性,分别就是跳格子以及合并单元格
android:layout_column=“2”:表示的就是跳过第二个,直接显示到第三个格子处,从1开始算的
android:layout_span=“2”:表示合并2个单元格,也就说这个组件占2个单元格
示例

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">


    <TableLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:shrinkColumns="4">

        <TableRow
            android:layout_width="match_parent"
            android:layout_height="wrap_content"

            >

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按钮" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按钮" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按钮" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按钮" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按钮" />


        </TableRow>

        <TableRow
            android:layout_width="match_parent"
            android:layout_height="wrap_content">

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:layout_span="3"
                android:text="按钮" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按钮" />

            <Button
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:text="按钮" />
        </TableRow>

        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="按钮" />

        <Button
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="按钮" />

    </TableLayout>

</LinearLayout>

在这里插入图片描述

网格布局 (GridLayout)

设置GridLayout的行数和列数
①设置有多少行:android:rowCount=“4” //设置网格布局有4行
②设置有多少列:android:columnCount=“4” //设置网格布局有4列
设置内容合并
①横跨几行:android:layout_rowSpan = “2” //纵向横跨2行
②横跨几列:android:layout_columnSpan = “3” //横向横跨2列
③与android:layout_gravity="fill"同时使用否则，不起作用

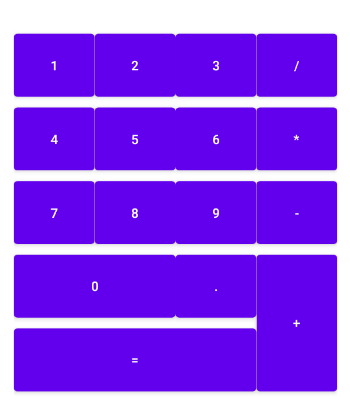

示例

<?xml version="1.0" encoding="utf-8"?>
<GridLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_gravity="center"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:rowCount="5"
    android:columnCount="4"
    >


    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="1"
        />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="2"
        />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="3"
        />


    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="/"
        />


    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="4"
        />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="5"
        />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="6"
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="*"
        />

    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="7"
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="8"
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="9"
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="-"
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="0"
        android:layout_columnSpan="2"
        android:layout_gravity="fill"
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="."
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_rowSpan="2"
        android:layout_gravity="fill_vertical"
        android:text="+"
        />
    <Button
        android:layout_width="wrap_content"
        android:layout_height="80dp"
        android:text="="
        android:layout_columnSpan="3"
        android:layout_gravity="fill_horizontal"

        />
</GridLayout>
