[移动开发]APP门户界面设计（移动开发作业一）

文章目录

一、任务

用AS实现简单的微信界面

二、步骤

1.新建项目

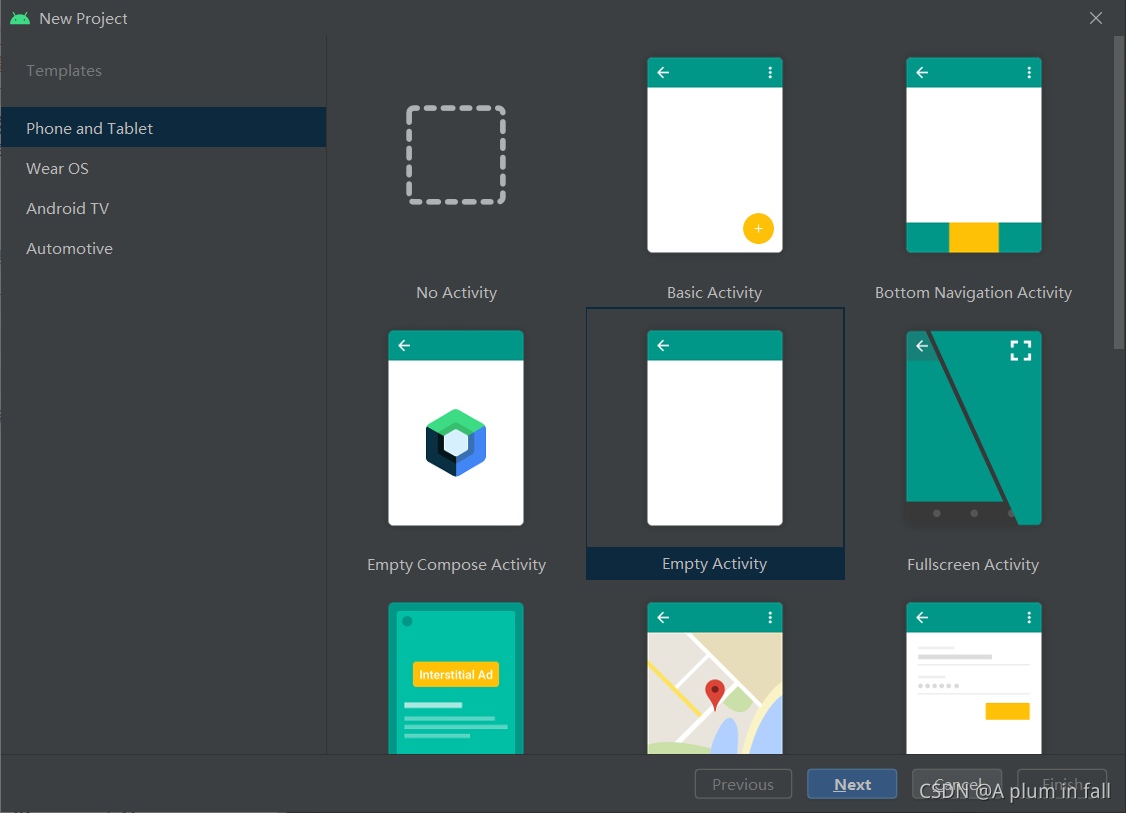

新建Empty Activity，下一步
在这里插入图片描述
在这里插入图片描述
点击Finish，一个空白项目就建好了

2.开始操作

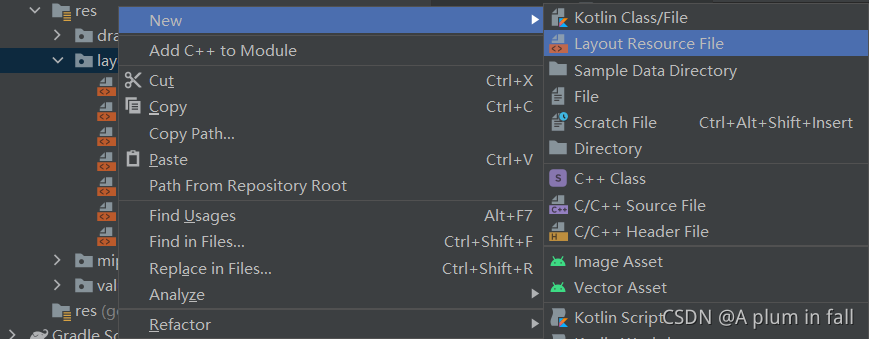

右键单击新建layout
包括bottom和top，首先建这两个
在这里插入图片描述
在这里插入图片描述

3.bottom

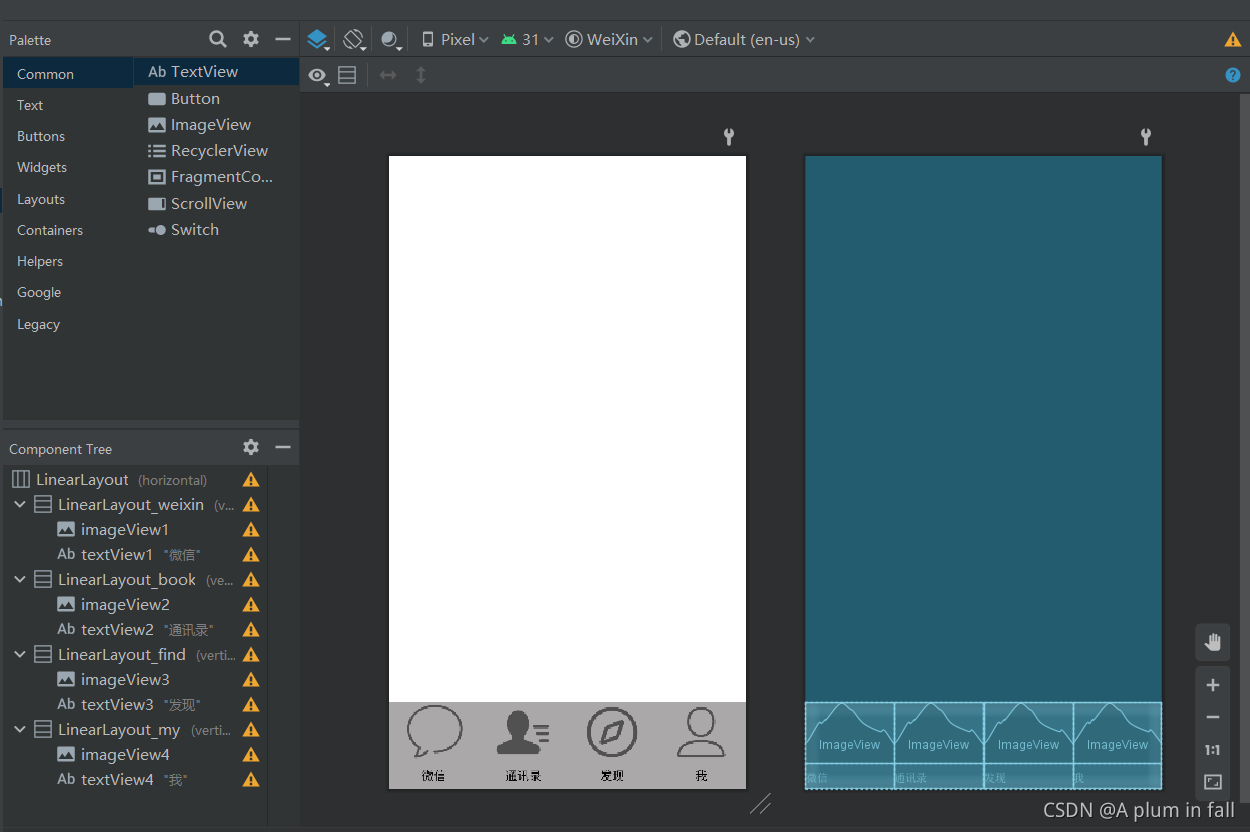

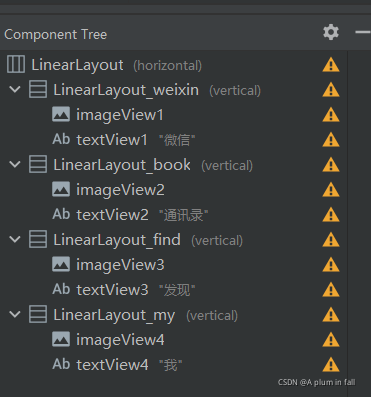

bottom布局如下
在这里插入图片描述
在这里插入图片描述
属性可以在右边框中设置，也可以在代码中添加

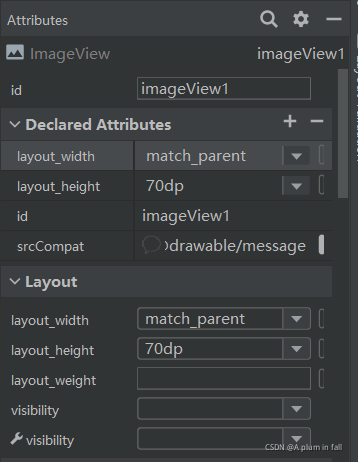

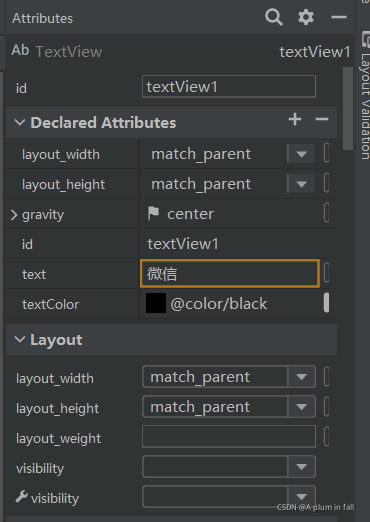

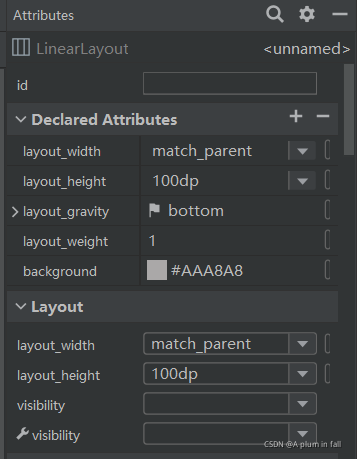

部分属性如下图所示
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
其余属性设置类推

对于图片的添加，可以在阿里巴巴矢量图库下载之后，先添加到drawable，再在属性栏中添加到布局中。
如果图片添加到drawable报错，可以先把图片放到桌面上再尝试。
在这里插入图片描述

bottom对应代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="100dp"
    android:layout_weight="1"
    android:layout_gravity="bottom"
    android:background="#AAA8A8">

    <LinearLayout
        android:id="@+id/LinearLayout_weixin"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:orientation="vertical">

        <ImageView
            android:id="@+id/imageView1"
            android:layout_width="match_parent"
            android:layout_height="70dp"
            android:src="@drawable/message"
            app:srcCompat="@drawable/message" />

        <TextView
            android:id="@+id/textView1"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="微信"
            android:textColor="@color/black" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/LinearLayout_book"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:orientation="vertical">

        <ImageView
            android:id="@+id/imageView2"
            android:layout_width="match_parent"
            android:layout_height="70dp"
            android:src="@drawable/book"
            app:srcCompat="@drawable/book" />

        <TextView
            android:id="@+id/textView2"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="通讯录"
            android:textColor="@color/black" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/LinearLayout_find"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:orientation="vertical">

        <ImageView
            android:id="@+id/imageView3"
            android:layout_width="match_parent"
            android:layout_height="70dp"
            android:src="@drawable/find"
            app:srcCompat="@drawable/find" />

        <TextView
            android:id="@+id/textView3"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="发现"
            android:textColor="@color/black" />
    </LinearLayout>

    <LinearLayout
        android:id="@+id/LinearLayout_my"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:orientation="vertical">

        <ImageView
            android:id="@+id/imageView4"
            android:layout_width="match_parent"
            android:layout_height="70dp"
            android:src="@drawable/my"
            app:srcCompat="@drawable/my" />

        <TextView
            android:id="@+id/textView4"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:text="我"
            android:textColor="@color/black" />
    </LinearLayout>
</LinearLayout>

对于后续运行图片不能显示的问题
可以把代码中的图像来源改为

android:src="@drawable/message"

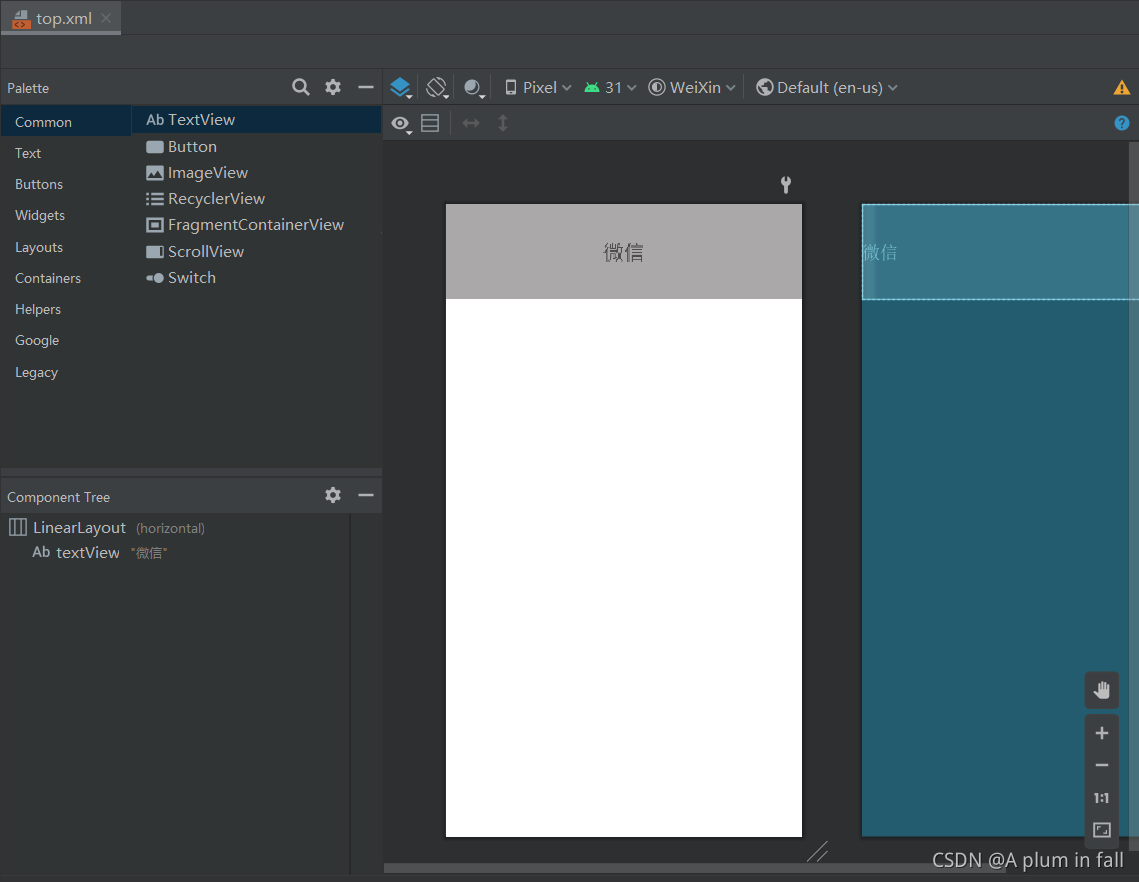

4.top

布局如下
在这里插入图片描述

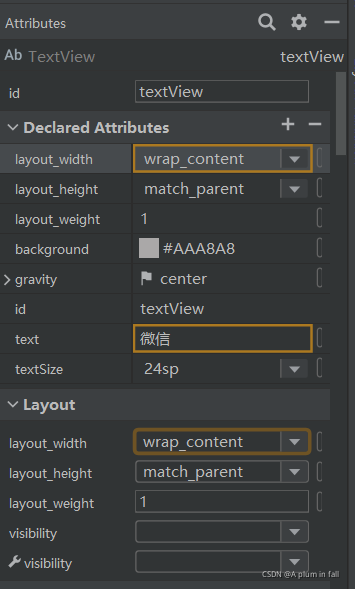

属性如下
在这里插入图片描述
在这里插入图片描述

top对应代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="110dp">

    <TextView
        android:id="@+id/textView"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:background="#AAA8A8"
        android:gravity="center"
        android:text="微信"
        android:textSize="24sp" />
</LinearLayout>

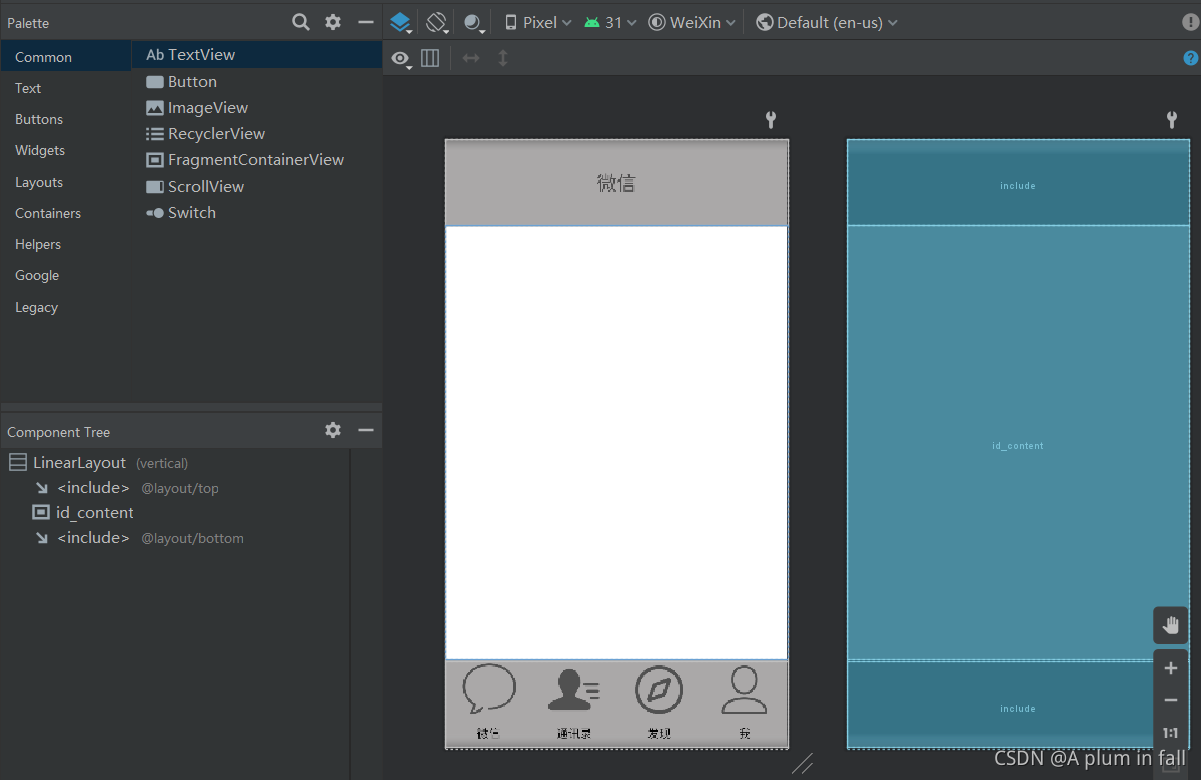

5.activity_main.xml主布局

在这里插入图片描述

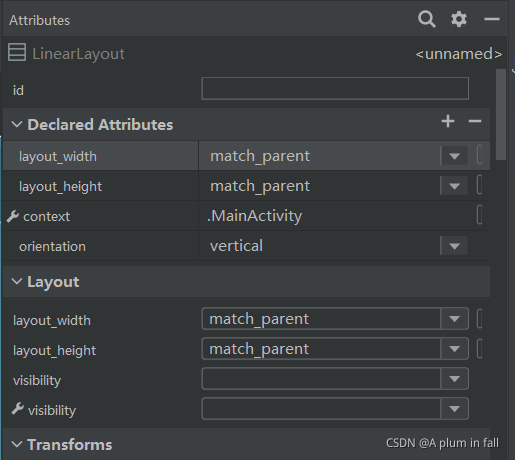

属性如下
在这里插入图片描述
在这里插入图片描述

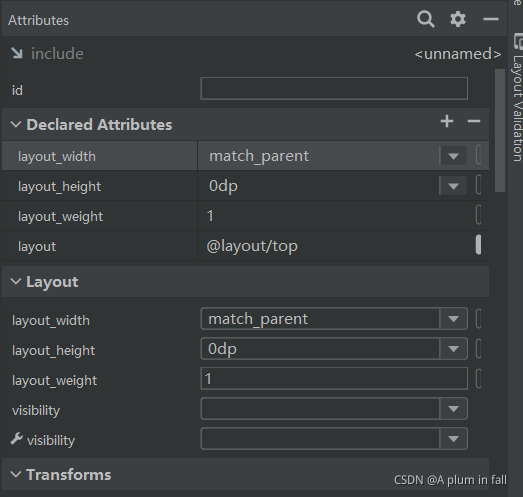

include是通过代码include进去的。之后，再设置属性
在这里插入图片描述
在这里插入图片描述

activity_main对应代码如下：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".MainActivity" >

    <include
        layout="@layout/top"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"></include>

    <FrameLayout

        android:id="@+id/id_content"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="5">

    </FrameLayout>

    <include
        layout="@layout/bottom"
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"></include>
</LinearLayout>

如果布局中bottom显示不出，可以将bottom和top中属性设置为

android:layout_height=“0dp”
android:layout_weight=“1”

FrameLayout为

android:layout_height=“0dp”
android:layout_weight=“5”

也就是1:5:1

至此，已经完成了初始的布局
接下来进行点击4个图标切换页面的操作的设置

6.MainActivity.java代码编写

先放上总体代码

package com.example.weixin;

import androidx.appcompat.app.AppCompatActivity;
import android.app.Fragment;
import android.app.FragmentManager;
import android.app.FragmentTransaction;
import android.os.Bundle;
import android.view.View;
import android.view.Window;
import android.widget.ImageView;
import android.widget.LinearLayout;

public class MainActivity extends AppCompatActivity implements View.OnClickListener{

    private Fragment weixinFragment=new weixinFragment();
    private Fragment bookFragment=new bookFragment();
    private Fragment findFragment=new findFragment();
    private Fragment myFragment=new myFragment();

    private android.app.FragmentManager fragmentManager;

    private LinearLayout LinearLayout1,LinearLayout2,LinearLayout3,LinearLayout4;

    private ImageView ImageView1,ImageView2,ImageView3,ImageView4;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        supportRequestWindowFeature(Window.FEATURE_NO_TITLE);
        setContentView(R.layout.activity_main);

        LinearLayout1=findViewById(R.id.LinearLayout_weixin);
        LinearLayout2=findViewById(R.id.LinearLayout_book);
        LinearLayout3=findViewById(R.id.LinearLayout_find);
        LinearLayout4=findViewById(R.id.LinearLayout_my);

        ImageView1=findViewById(R.id.imageView1);
        ImageView2=findViewById(R.id.imageView2);
        ImageView3=findViewById(R.id.imageView3);
        ImageView4=findViewById(R.id.imageView4);

        LinearLayout1.setOnClickListener(this);
        LinearLayout2.setOnClickListener(this);
        LinearLayout3.setOnClickListener(this);
        LinearLayout4.setOnClickListener(this);
        initFragment();
        showFragment(0);
    }

    private void initFragment(){
        fragmentManager=getFragmentManager();
        FragmentTransaction transaction=fragmentManager.beginTransaction();
        transaction.add(R.id.id_content,weixinFragment);
        transaction.add(R.id.id_content,bookFragment);
        transaction.add(R.id.id_content,findFragment);
        transaction.add(R.id.id_content,myFragment);
        transaction.commit();

    }

    private void hideFragment(FragmentTransaction transaction){
        transaction.hide(weixinFragment);
        transaction.hide(bookFragment);
        transaction.hide(findFragment);
        transaction.hide(myFragment);
    }

    @Override
    public void onClick(View view) {
        switch(view.getId()){
            case R.id.LinearLayout_weixin:
                showFragment(0);
                break;
            case R.id.LinearLayout_book:
                showFragment(1);
                break;
            case R.id.LinearLayout_find:
                showFragment(3);
                break;
            case R.id.LinearLayout_my:
                showFragment(4);
                break;
            default:
                break;
        }
    }

    private void showFragment(int i) {
        FragmentTransaction transaction=fragmentManager.beginTransaction();
        hideFragment(transaction);
        switch(i){
            case 0:
                transaction.show(weixinFragment);
                ImageView1.setImageResource(R.drawable.message1);
                ImageView2.setImageResource(R.drawable.book);
                ImageView3.setImageResource(R.drawable.find);
                ImageView4.setImageResource(R.drawable.my);
                break;
            case 1:
                transaction.show(bookFragment);
                ImageView2.setImageResource(R.drawable.book1);
                ImageView1.setImageResource(R.drawable.message);
                ImageView3.setImageResource(R.drawable.find);
                ImageView4.setImageResource(R.drawable.my);
                break;
            case 3:
                transaction.show(findFragment);
                ImageView3.setImageResource(R.drawable.find1);
                ImageView1.setImageResource(R.drawable.message);
                ImageView2.setImageResource(R.drawable.book);
                ImageView4.setImageResource(R.drawable.my);
                break;
            case 4:
                transaction.show(myFragment);
                ImageView4.setImageResource(R.drawable.my1);
                ImageView1.setImageResource(R.drawable.message);
                ImageView2.setImageResource(R.drawable.book);
                ImageView3.setImageResource(R.drawable.find);
                break;
            default:
                break;
        }
        transaction.commit();
    }
}

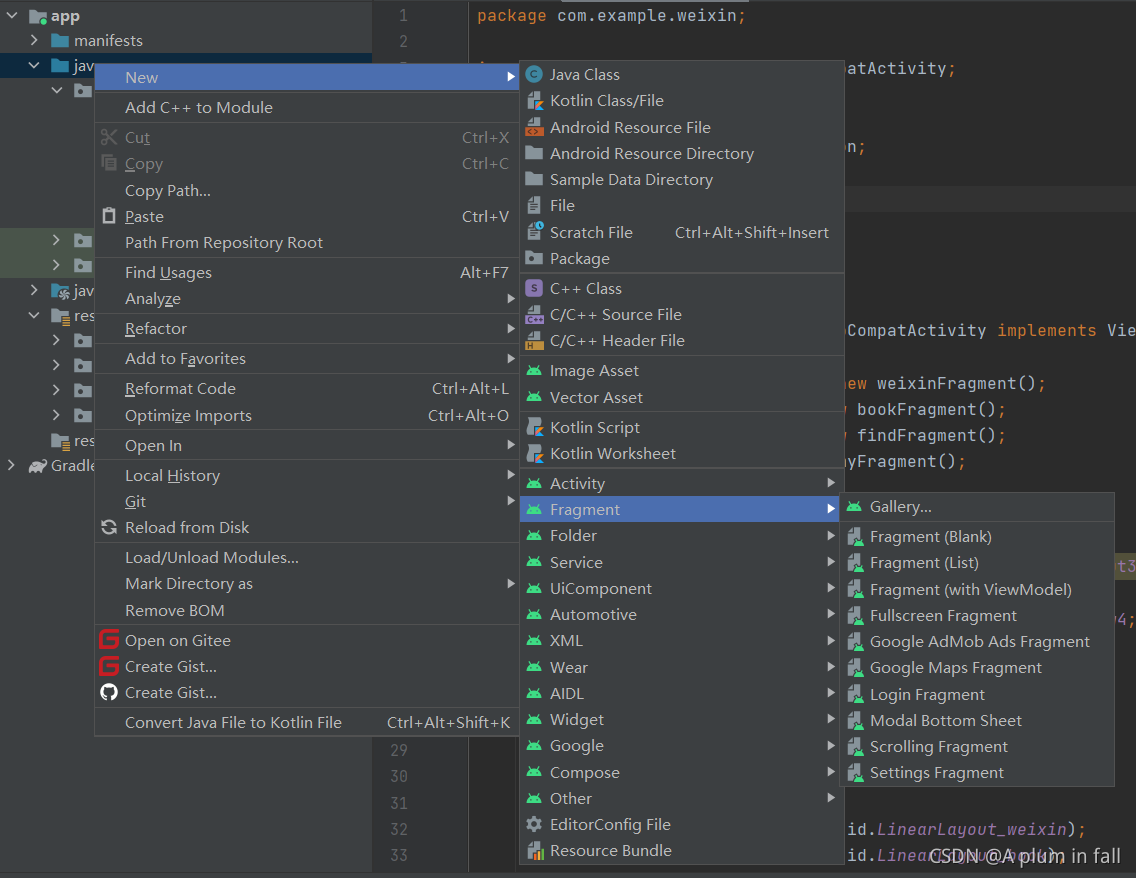

右键单击java，直到点击Fragment(Blank)
在这里插入图片描述
在这里插入图片描述

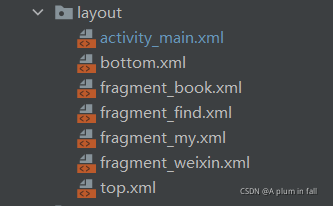

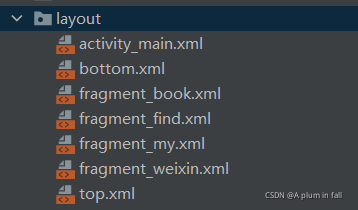

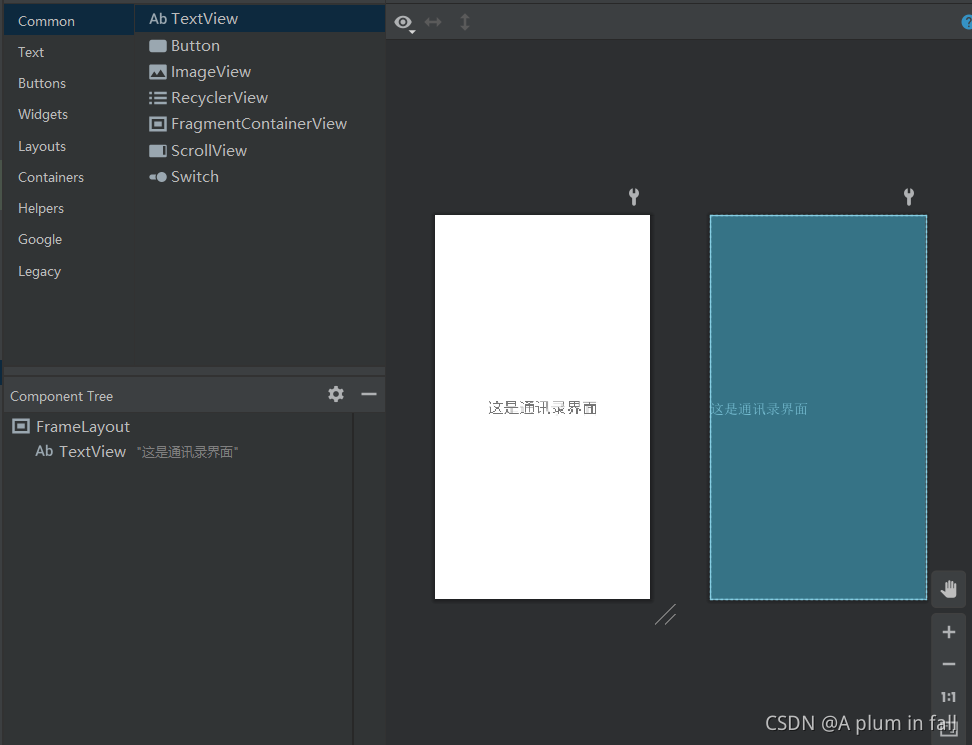

新建完之后可以找到
在这里插入图片描述
在这里插入图片描述

变量声明

public class MainActivity extends AppCompatActivity implements View.OnClickListener{

    private Fragment weixinFragment=new weixinFragment();
    private Fragment bookFragment=new bookFragment();
    private Fragment findFragment=new findFragment();
    private Fragment myFragment=new myFragment();

    private android.app.FragmentManager fragmentManager;

    private LinearLayout LinearLayout1,LinearLayout2,LinearLayout3,LinearLayout4;

    private ImageView ImageView1,ImageView2,ImageView3,ImageView4;

对每个变量和id进行一一对应，LinearLayout是指bottom.xml中的4个LinearLayout，ImageView是指bottom中的4个图标

LinearLayout1=findViewById(R.id.LinearLayout_weixin);
…
ImageView4=findViewById(R.id.imageView4);

LinearLayout1.setOnClickListener(this);
…

用于监听，如果去掉监听，那么用户的点击操作将没有反应

@Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        supportRequestWindowFeature(Window.FEATURE_NO_TITLE);
        setContentView(R.layout.activity_main);

        LinearLayout1=findViewById(R.id.LinearLayout_weixin);
        LinearLayout2=findViewById(R.id.LinearLayout_book);
        LinearLayout3=findViewById(R.id.LinearLayout_find);
        LinearLayout4=findViewById(R.id.LinearLayout_my);

        ImageView1=findViewById(R.id.imageView1);
        ImageView2=findViewById(R.id.imageView2);
        ImageView3=findViewById(R.id.imageView3);
        ImageView4=findViewById(R.id.imageView4);

        LinearLayout1.setOnClickListener(this);
        LinearLayout2.setOnClickListener(this);
        LinearLayout3.setOnClickListener(this);
        LinearLayout4.setOnClickListener(this);
        initFragment();
        showFragment(0);
    }

初始化Fragment

private void initFragment(){
        fragmentManager=getFragmentManager();
        FragmentTransaction transaction=fragmentManager.beginTransaction();
        transaction.add(R.id.id_content,weixinFragment);
        transaction.add(R.id.id_content,bookFragment);
        transaction.add(R.id.id_content,findFragment);
        transaction.add(R.id.id_content,myFragment);
        transaction.commit();

    }

用于隐藏Fragment，方便在4个页面之间切换

private void hideFragment(FragmentTransaction transaction){
        transaction.hide(weixinFragment);
        transaction.hide(bookFragment);
        transaction.hide(findFragment);
        transaction.hide(myFragment);
    }

点击操作，点击将切换页面

@Override
    public void onClick(View view) {
        switch(view.getId()){
            case R.id.LinearLayout_weixin:
                showFragment(0);
                break;
            case R.id.LinearLayout_book:
                showFragment(1);
                break;
            case R.id.LinearLayout_find:
                showFragment(3);
                break;
            case R.id.LinearLayout_my:
                showFragment(4);
                break;
            default:
                break;
        }
    }

点击之后，先隐藏所有界面，然后显示该显示的页面

ImageView1.setImageResource(R.drawable.message1);
使用另外添加的绿色图标，目的是使点击的图标变色

ImageView2.setImageResource(R.drawable.book);
ImageView3.setImageResource(R.drawable.find);
ImageView4.setImageResource(R.drawable.my);
而其他的不变色

private void showFragment(int i) {
        FragmentTransaction transaction=fragmentManager.beginTransaction();
        hideFragment(transaction);
        switch(i){
            case 0:
                transaction.show(weixinFragment);
                ImageView1.setImageResource(R.drawable.message1);
                ImageView2.setImageResource(R.drawable.book);
                ImageView3.setImageResource(R.drawable.find);
                ImageView4.setImageResource(R.drawable.my);
                break;
            case 1:
                transaction.show(bookFragment);
                ImageView2.setImageResource(R.drawable.book1);
                ImageView1.setImageResource(R.drawable.message);
                ImageView3.setImageResource(R.drawable.find);
                ImageView4.setImageResource(R.drawable.my);
                break;
            case 3:
                transaction.show(findFragment);
                ImageView3.setImageResource(R.drawable.find1);
                ImageView1.setImageResource(R.drawable.message);
                ImageView2.setImageResource(R.drawable.book);
                ImageView4.setImageResource(R.drawable.my);
                break;
            case 4:
                transaction.show(myFragment);
                ImageView4.setImageResource(R.drawable.my1);
                ImageView1.setImageResource(R.drawable.message);
                ImageView2.setImageResource(R.drawable.book);
                ImageView3.setImageResource(R.drawable.find);
                break;
            default:
                break;
        }
        transaction.commit();
    }
}

一定要加这行代码，否则页面无法切换

transaction.commit();

对于函数import，删除androidx后的x和.后面的一个单词

package com.example.weixin;

import androidx.appcompat.app.AppCompatActivity;
import android.app.Fragment;
import android.app.FragmentManager;
import android.app.FragmentTransaction;
import android.os.Bundle;
import android.view.View;
import android.view.Window;
import android.widget.ImageView;
import android.widget.LinearLayout;

7.Fragment代码编写

对于bookFragment.java

package com.example.weixin;

import android.app.Fragment;
import android.os.Bundle;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;

public class bookFragment extends Fragment {
    public bookFragment() {
        // Required empty public constructor
    }

    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container,
                             Bundle savedInstanceState) {
        // Inflate the layout for this fragment
        return inflater.inflate(R.layout.fragment_book, container, false);
    }
}

其余3个类似

对于fragment_book.xml
布局如下
在这里插入图片描述

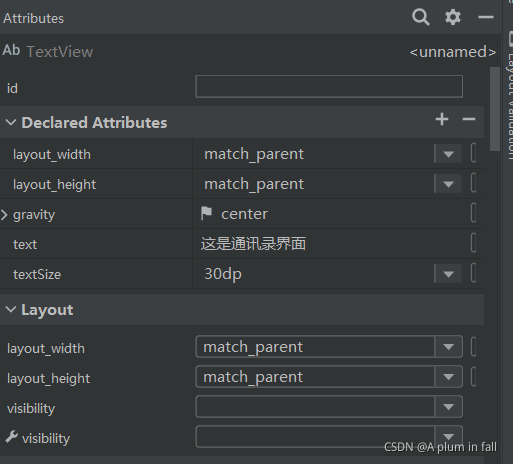

属性如下
在这里插入图片描述
代码如下

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".bookFragment">

    <!-- TODO: Update blank fragment layout -->
    <TextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:text="这是通讯录界面"
        android:textSize="30dp"
        android:gravity="center" />

</FrameLayout>

其余3个类似

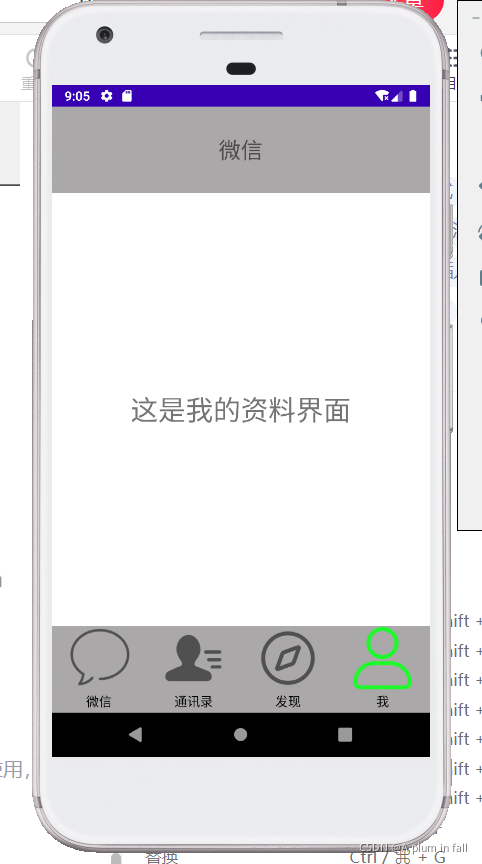

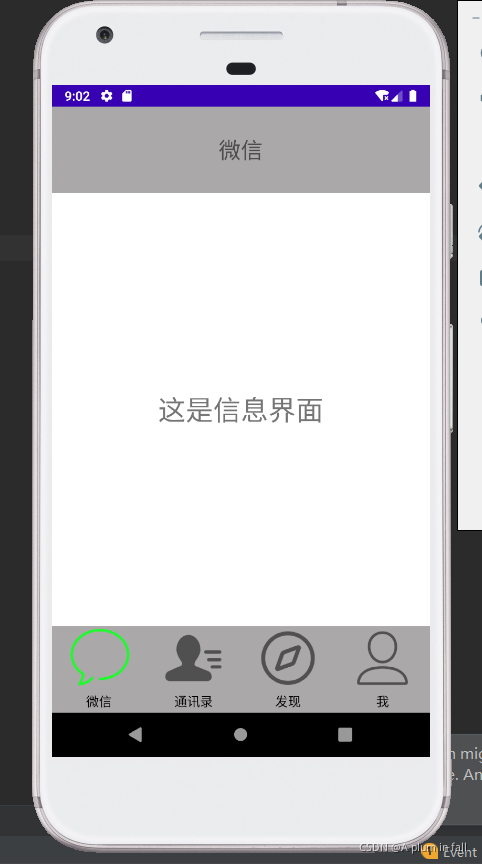

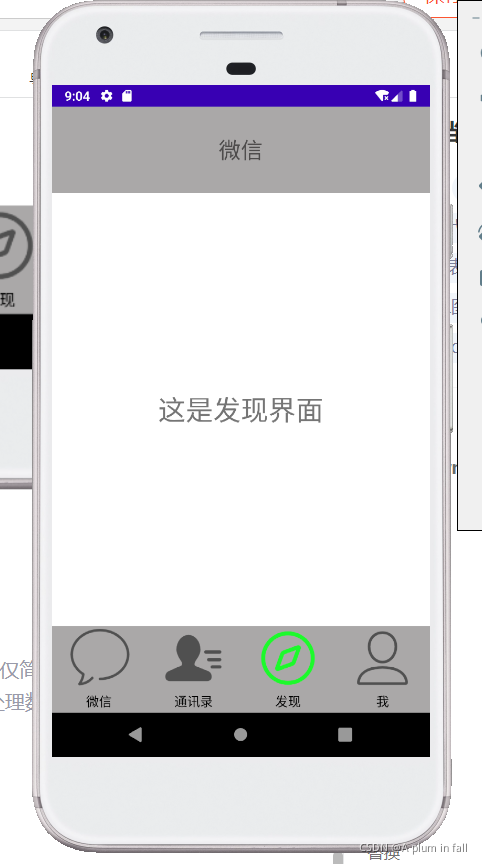

三、运行截图

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

四、总结

1.以老师课堂上讲的内容为依据，在自己的电脑上完成相应操作，比自己设计要轻松一点。
2.尽管如此，还是会出现一些错误，比如图片不显示和bottom显示不出的问题，在正文中已经写下了解决方案。
3.粗心会漏掉代码，比如transaction.commit();
没有加这句页面就会重叠。
4.AS虚拟机有时候运行会显示上一次的结果，大概率是代码有问题，否则去运行一下HelloWorld程序，然后再运行一次，或许会出来结果。

五、Gitee链接

Gitee
  移动开发 最新文章
Vue3装载axios和element-ui
android adb cmd
【xcode】Xcode常用快捷键与技巧
Android开发中的线程池使用
Java 和 Android 的 Base64
Android 测试文字编码格式
微信小程序支付
安卓权限记录
知乎之自动养号
【Android Jetpack】DataStore
上一篇文章      下一篇文章      查看所有文章
加:2021-10-07 13:57:32  更:2021-10-07 13:58:07

开发: C++知识库 Java知识库 JavaScript Python PHP知识库 人工智能 区块链 大数据 移动开发 嵌入式 开发工具 数据结构与算法 开发测试 游戏开发 网络协议 系统运维
教程: HTML教程 CSS教程 JavaScript教程 Go语言教程 JQuery教程 VUE教程 VUE3教程 Bootstrap教程 SQL数据库教程 C语言教程 C++教程 Java教程 Python教程 Python3教程 C#教程
数码: 电脑 笔记本 显卡 显示器 固态硬盘 硬盘 耳机 手机 iphone vivo oppo 小米 华为 单反 装机 图拉丁

360图书馆 购物 三丰科技 阅读网 日历 万年历 2024年11日历 -2024/11/24 0:28:53-

图片自动播放器
↓图片自动播放器↓ 		TxT小说阅读器
↓语音阅读,小说下载,古典文学↓ 		一键清除垃圾
↓轻轻一点,清除系统垃圾↓ 		图片批量下载器
↓批量下载图片,美女图库↓
  网站联系: qq:121756557 email:121756557@qq.com  IT数码
