0、引言
? ? ? ? Android的底层内核是基于Linux构建而成，是在Native世界，而Android上层的应用是隶属Java世界。那么在Android系统启动过程中，系统是如何从Native孵化出Java世界的呢？这便是这篇文章的主角Zygote的主要职责。
????????本文所选Android系统版本是9.0 Pie，文中所有代码片段路径在代码块第一行已经标注。文章的目的是记录自己的学习历程与心得，不做商用或盈利，凡是学习过程中学习或引用过的大佬博文或著作都会尽力标注，在此感谢各位前辈的不吝分享。本文借鉴如下：
- 《Android系统启动-zygote篇》——?袁辉辉
- 《Android系统进程Zygote启动过程的源代码分析》—— 罗升阳
- 《[深入理解Android卷一全文-第四章]深入理解zygote》 —— 邓平凡
- 《Android10.0系统启动之Zygote进程-[Android取经之路]》—— IngresGe
2、Welcome To Java
? ? ? ? 在上篇博文《Zygote——Android系统中java世界的受精卵（一、C/C++中的Zygote）》中，我们分析了，C/C++世界Zygote相关的启动代码，在结尾处，终于在ZygoteInit.main()函数执行时，进入到了Java世界。所以这边文章就接着main函数往下看，追踪Java世界中Zygote相关的内容，main()函数的代码依旧是分割开来解析 。
? 2.1、准备工作
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
public static void main(String[] argv) {
ZygoteServer zygoteServer = null;
//pie\libcore\dalvik\src\main\java\dalvik\system\ZygoteHooks.java
ZygoteHooks.startZygoteNoThreadCreation(); //调用native函数，功能是确保此时没有其他线程启动
try {
Os.setpgid(0, 0); //设置pid
} catch (ErrnoException ex) {
throw new RuntimeException("Failed to setpgid(0,0)", ex);
}
Runnable caller;
try {
final long startTime = SystemClock.elapsedRealtime(); //系统启动到现在的时间，包含设备深度休眠的时间
final boolean isRuntimeRestarted = "1".equals(
SystemProperties.get("sys.boot_completed")); //该属性值在设备物理重启时为空，reboot重启后为1
String bootTimeTag = Process.is64Bit() ? "Zygote64Timing" : "Zygote32Timing"; //设置boot时间打印TAG
//pie\frameworks\base\core\java\android\util\TimingsTraceLog.java
TimingsTraceLog bootTimingsTraceLog = new
TimingsTraceLog(bootTimeTag,Trace.TRACE_TAG_DALVIK); //通过systrace来追踪
bootTimingsTraceLog.traceBegin("ZygoteInit"); //追踪开始，每个traceBegin()对应一个traceEnd()
//使能DDMS(Dalvik Debug Monitor Server),注册所有已知的Java VM的处理块的监听器。
//线程监听、内存监听、native堆内存监听、debug模式监听…
RuntimeInit.preForkInit();
boolean startSystemServer = false;
String zygoteSocketName = "zygote";
String abiList = null;
boolean enableLazyPreload = false;
for (int i = 1; i < argv.length; i++) {
if ("start-system-server".equals(argv[i])) { //读取"start-system-server"参数
startSystemServer = true;
//ro.zygote属性值为zygote64_32或zygote64_32时，会存在另外一个进程zygote_secondary，
//zygote_secondary -Xzygote /system/bin --zygote --socket-name=zygote_secondary --enable-lazy-preload
} else if ("--enable-lazy-preload".equals(argv[i])) {
enableLazyPreload = true;
} else if (argv[i].startsWith(ABI_LIST_ARG)) { //读取"--abi-list"参数
abiList = argv[i].substring(ABI_LIST_ARG.length());
} else if (argv[i].startsWith(SOCKET_NAME_ARG)) { //读取"--socket-name"参数
zygoteSocketName = argv[i].substring(SOCKET_NAME_ARG.length());
} else {
throw new RuntimeException("Unknown command line argument: " + argv[i]);
}
}
// PRIMARY_SOCKET_NAME = "zygote"
final boolean isPrimaryZygote = zygoteSocketName.equals(Zygote.PRIMARY_SOCKET_NAME);
if (!isRuntimeRestarted) {
if (isPrimaryZygote) {
FrameworkStatsLog.write(FrameworkStatsLog.BOOT_TIME_EVENT_ELAPSED_TIME_REPORTED,
BOOT_TIME_EVENT_ELAPSED_TIME__EVENT__ZYGOTE_INIT_START,
startTime); //FrameworkStatsLog.java == statslog-framework-java-gen
//SECONDARY_SOCKET_NAME = "zygote_secondary"
} else if (zygoteSocketName.equals(Zygote.SECONDARY_SOCKET_NAME)) {
FrameworkStatsLog.write(FrameworkStatsLog.BOOT_TIME_EVENT_ELAPSED_TIME_REPORTED,
BOOT_TIME_EVENT_ELAPSED_TIME__EVENT__SECONDARY_ZYGOTE_INIT_START,
startTime);
}
}
if (abiList == null) {
throw new RuntimeException("No ABI list supplied.");
}
…………? ? ? ? 这一部分主要是为后面的任务做准备工作：
- ????????禁止启动其他线程；
- ????????设置pid；
- ????????解析C/C++层传进来的参数argv；
- ????????设置相关日志追踪；
2.2、preload()
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
public static void main(String[] argv) {
…………
if (!enableLazyPreload) {
bootTimingsTraceLog.traceBegin("ZygotePreload");
EventLog.writeEvent(LOG_BOOT_PROGRESS_PRELOAD_START,SystemClock.uptimeMillis());
preload(bootTimingsTraceLog); //预加载
EventLog.writeEvent(LOG_BOOT_PROGRESS_PRELOAD_END,SystemClock.uptimeMillis());
bootTimingsTraceLog.traceEnd();
}
}? ? ? ? 这里的预加载是指将Java类、资源文件、图像资源等公共资源在zygote启动的时候就进行加载。这样一来，根据fork的copy-on-write机制，其他由zygote fork出来的进程在使用这些资源的时候就不需要再次加载了，而是直接使用。所以这是一种牺牲系统开机时间，来提高系统应用运行时的运行效率的手段。????????
//pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
static void preload(TimingsTraceLog bootTimingsTraceLog) {
Log.d(TAG, "begin preload");
bootTimingsTraceLog.traceBegin("BeginPreload");
beginPreload(); //ZygoteHooks.onBeginPreload();
bootTimingsTraceLog.traceEnd(); //BeginPreload
bootTimingsTraceLog.traceBegin("PreloadClasses");
preloadClasses(); //预加载一些类
bootTimingsTraceLog.traceEnd(); //PreloadClasses
bootTimingsTraceLog.traceBegin("CacheNonBootClasspathClassLoaders");
//加载一些应用程序使用但不能放入引导类路径的jar包库，这些库过去是引导类路径的一部分，但必须删除。
//由于向后兼容性的原因，旧的系统应用程序仍然会使用它们，因此它们被缓存在这里以保持性能特征
cacheNonBootClasspathClassLoaders();
bootTimingsTraceLog.traceEnd(); //CacheNonBootClasspathClassLoaders
bootTimingsTraceLog.traceBegin("PreloadResources");
preloadResources(); //加载常用资源，以便它们可以跨进程共享,比如apk开发常用到的color、drawable等资源
bootTimingsTraceLog.traceEnd(); //PreloadResources
Trace.traceBegin(Trace.TRACE_TAG_DALVIK, "PreloadAppProcessHALs");
nativePreloadAppProcessHALs(); //一些被大多数app进程加载的内容，需要通过HAL来添加（native）
Trace.traceEnd(Trace.TRACE_TAG_DALVIK);
Trace.traceBegin(Trace.TRACE_TAG_DALVIK, "PreloadGraphicsDriver");
maybePreloadGraphicsDriver(); //根据属性ro.zygote.disable_gl_preload来判断是否禁止预加载图像驱动相关内容（native）
Trace.traceEnd(Trace.TRACE_TAG_DALVIK);
preloadSharedLibraries(); //加载几个共享库：libandroid.so、libcompiler_rt.so、libjnigraphics.so
preloadTextResources(); //启动字体缓存，设置Typeface
WebViewFactory.prepareWebViewInZygote(); //为了内存共享,WebViewFactory执行所有必须在zygote进程中运行的初始化
endPreload();
warmUpJcaProviders(); //注册AndroidKeyStoreProvider并预热已经注册的provider
Log.d(TAG, "end preload");
sPreloadComplete = true;
}? ? ? ? 其中的preloadClasses()函数是去加载目标设备目录树中，/system/etc/preloaded-classes这个文件中每行一个全限定名格式的类（#开头的注释行和空白行则自动跳过）。该文件是由文件frameworks\base\tools\preload\WritePreloadedClassFile.java自动生成，其对于哪些类需要预加载有明确的说明：
/*
* pie\frameworks\base\tools\preload\WritePreloadedClassFile.java
* The set of classes to preload. We preload a class if:
* a) it's loaded in the bootclasspath (i.e., is a system class) 1、即系统类
* b) it takes > MIN_LOAD_TIME_MICROS = 1250 us to load, and 2、加载时长超过1250ms的类
* c) it's loaded by more than one process, or it's loaded by anapplication 3、不止一个进程会去加载的类
*/2.3、gcAndFinalize()
//pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
public static void main(String[] argv) {
…………
bootTimingsTraceLog.traceBegin("PostZygoteInitGC");
// 调用ZygoteHooks.gcAndFinalize()，通过runFinalizationSync()可以在没有HeapWorker线程的Zygote中调用finalizers，
//以运行几个特殊的gc来尝试清理几代软可及和最终可及的对象，以及任何其他垃圾。
gcAndFinalize();
bootTimingsTraceLog.traceEnd(); // PostZygoteInitGC
bootTimingsTraceLog.traceEnd(); // 对应bootTimingsTraceLog.traceBegin("ZygoteInit")
Zygote.initNativeState(isPrimaryZygote); //初始化zygote的native状态（native方法）
ZygoteHooks.stopZygoteNoThreadCreation(); //可以启动其他线程了，对应前面的ZygoteHooks.startZygoteNoThreadCreation();
…………
}? ? ? ? gcAndFinalize()方法主要就是在预加载动作之后、后续从zygote fork其他进程的动作之前，进行的一次垃圾回收。这里需要补充看一下上面这个代码段中的Zygote.initNativeState()方法：
// pie\frameworks\base\core\java\com\android\internal\os\Zygote.java
static void initNativeState(boolean isPrimary) {
nativeInitNativeState(isPrimary);
}
// pie\frameworks\base\core\jni\com_android_internal_os_Zygote.cpp
static void com_android_internal_os_Zygote_nativeInitNativeState(JNIEnv* env, jclass, jboolean is_primary) {
gZygoteSocketFD = android_get_control_socket(is_primary ? "zygote" : "zygote_secondary"); //获取socket的句柄fd
if (gZygoteSocketFD >= 0) {
ALOGV("Zygote:zygoteSocketFD = %d", gZygoteSocketFD);
} else {
ALOGE("Unable to fetch Zygote socket file descriptor");
}
gUsapPoolSocketFD = android_get_control_socket(is_primary ? "usap_pool_primary" : "usap_pool_secondary");
if (gUsapPoolSocketFD >= 0) {
ALOGV("Zygote:usapPoolSocketFD = %d", gUsapPoolSocketFD);
} else {
ALOGE("Unable to fetch USAP pool socket file descriptor");
}
//创建套接字，该套接字将被用来发送未经请求的消息到system_server，该套接字将在派生子进程后被关闭
initUnsolSocketToSystemServer();
gIsSecurityEnforced = security_getenforce(); //根据selinux策略，普通apk是禁止security_getenforce的，
selinux_android_seapp_context_init(); //所以在zygote fork之前初始化并缓存该策略值
//Zygote进程在fork每个子进程之前首先卸载根存储空间,因为Zygote进程不使用根存储空间，所以取消对其下面的挂载名称空间的共享。
//每个fork的子进程(包括SystemServer)只挂载它们自己的根存储空间,在MountEmulatedStorage方法中不需要卸载存储操作。
UnmountStorageOnInit(env);
if (!SetTaskProfiles(0, {})) { //加载必须的performance profile信息
zygote::ZygoteFailure(env, "zygote", nullptr, "Zygote SetTaskProfiles failed");
}
}
? ? ? ? 该函数的功能概括来讲做了这四件事：
- ????????从环境变量中获取socket句柄fd；
- ????????初始化安全属性；
- ????????卸载适当的存储；
- ????????加载必要的性能概要信息；
? ? ? ? 还有需要说明一下的是代码里出现的USAP(Unspecialized App Process)，是指在android高版本里提出来的一种zygote fork子进程的机制。通过prefork的方式提前创建好一批进程，当有应用启动时，直接将已经创建好的进程分配给它，从而省去了fork的动作，从而可以提升性能。详情参考《Android Framework | 一种新型的应用启动机制:USAP》。
2.4、?forkSystemServer()
? ? ? ? 前面的三个小节做好准备工作后，下面就要开始做zygote比较重要的的一个任务了，那就是fork出system_server进程：
//pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
public static void main(String[] argv) {
…………
zygoteServer = new ZygoteServer(isPrimaryZygote); //创建zygote的ServerSocket
if (startSystemServer) {
Runnable r = forkSystemServer(abiList, zygoteSocketName, zygoteServer);
if (r != null) { //{r == null} in the parent process, and {r != null} in the child process
r.run(); //通过反射机制执行SystemServer.java的main()函数
return;
}
}
…………
}? ? ? ? 这里先是通过ZygoteServer类的构造函数，去创建zygote的LocalServerSocket：
//pie\frameworks\base\core\java\com\android\internal\os\ZygoteServer.java
ZygoteServer(boolean isPrimaryZygote) {
mUsapPoolEventFD = Zygote.getUsapPoolEventFD();
if (isPrimaryZygote) {
mZygoteSocket = Zygote.createManagedSocketFromInitSocket(Zygote.PRIMARY_SOCKET_NAME);
mUsapPoolSocket = Zygote.createManagedSocketFromInitSocket(Zygote.USAP_POOL_PRIMARY_SOCKET_NAME);
} else {
mZygoteSocket =Zygote.createManagedSocketFromInitSocket(Zygote.SECONDARY_SOCKET_NAME);
mUsapPoolSocket = Zygote.createManagedSocketFromInitSocket(Zygote.USAP_POOL_SECONDARY_SOCKET_NAME);
}
mUsapPoolSupported = true;
fetchUsapPoolPolicyProps(); //TODO
}
// pie\frameworks\base\core\java\com\android\internal\os\Zygote.java
static LocalServerSocket createManagedSocketFromInitSocket(String socketName) {
int fileDesc;
final String fullSocketName = ANDROID_SOCKET_PREFIX + socketName; // "ANDROID_SOCKET_zygote"
try {
String env = System.getenv(fullSocketName);
fileDesc = Integer.parseInt(env);
} catch (RuntimeException ex) {
throw new RuntimeException("Socket unset or invalid: " + fullSocketName, ex);
}
try {
FileDescriptor fd = new FileDescriptor();
fd.setInt$(fileDesc);
return new LocalServerSocket(fd);
} catch (IOException ex) {
throw new RuntimeException(
"Error building socket from file descriptor: " + fileDesc, ex);
}
}????????可以看出createManagedSocketFromInitSocket()函数首先是根据socket默认前缀?"ANDROID_SOCKET_"和该socket名称"zygote"，拼接成环境变量的key = "ANDROID_SOCKET_zygote" ，然后以该key值从环境变量中获取目标socket的文件描述符fd。（这个环境变量的键值在init阶段解析init.zygote.rc、读取并启动zygote这个service下面的socket（socket zygote stream 660 root system），在目标设备创建/dev/socket/zygote 这个文件时，就已经以"ANDROID_SOCKET_zygote"为键，创建该socket的文件描述符fd为值，存储到环境变量中了。）这里获取到目标socket的文件描述符后，就用其创建了LocalServerSocket。
????????以上这些准备好了之后，就要做forkSystemServer这个重要的动作了，鉴于该函数挺长，所以依然分割开来解析。
? ? ? ? 2.4.1、参数准备
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
private static Runnable forkSystemServer(String abiList, String socketName,
ZygoteServer zygoteServer) {
long capabilities = posixCapabilitiesAsBits(
OsConstants.CAP_IPC_LOCK,
OsConstants.CAP_KILL,
OsConstants.CAP_NET_ADMIN,
OsConstants.CAP_NET_BIND_SERVICE,
OsConstants.CAP_NET_BROADCAST,
OsConstants.CAP_NET_RAW,
OsConstants.CAP_SYS_MODULE,
OsConstants.CAP_SYS_NICE,
OsConstants.CAP_SYS_PTRACE,
OsConstants.CAP_SYS_TIME,
OsConstants.CAP_SYS_TTY_CONFIG,
OsConstants.CAP_WAKE_ALARM,
OsConstants.CAP_BLOCK_SUSPEND
);
StructCapUserHeader header = new StructCapUserHeader(OsConstants._LINUX_CAPABILITY_VERSION_3, 0);
StructCapUserData[] data;
try {
data = Os.capget(header);
} catch (ErrnoException ex) {
throw new RuntimeException("Failed to capget()", ex);
}
capabilities &= ((long) data[0].effective) | (((long) data[1].effective) << 32);
String[] args = {
"--setuid=1000",
"--setgid=1000",
"--setgroups=1001,1002,1003,1004,1005,1006,1007,1008,1009,1010,1018,1021,1023,"
+ "1024,1032,1065,3001,3002,3003,3006,3007,3009,3010,3011",
"--capabilities=" + capabilities + "," + capabilities,
"--nice-name=system_server",
"--runtime-args",
"--target-sdk-version=" + VMRuntime.SDK_VERSION_CUR_DEVELOPMENT,
"com.android.server.SystemServer",
};
…………
}? ? ? ? 这里主要做的工作就是为后面fork出system_server进程准备启动参数。首先是通过posixCapabilitiesAsBits()函数配置一个long类型的（POSIX?capability）能力参数（说人话就是配置system_server进程可以拥有的能力或权限，即能做哪些事），然后和其他命令行参数一起组成启动system_server所需要传入的字符串数组类型的参数args。
? ? ? ? 其中的OsConstants类位于pie\libcore\luni\src\main\java\android\system\OsConstants.java中，这个类把CAP_KILL这些静态常量都设置为0，源码注释：A hack to avoid these constants being inlined by javac......because we want to initialize them at runtime.大概意思就是说，这样做是不想在静态编译（javac）的时候这些常量被内联进去，而是想借用native方法在运行时去初始化。具体操作就是在该Java类的静态块里面调用了一个native接口，该native接口在运行时才会通过GetStaticFieldID()和SetStaticIntField()函数去给这些静态常量设置具体的值。该native方法位于pie\libcore\luni\src\main\native\android_system_OsConstants.cpp中，而这些值的具体定义是在<linux/capability.h>中，而这个文件位于pie\bionic\libc\kernel\uapi\linux\capability.h。这些原文件中对每个数值定义都有详细的说明注释，有兴趣可以看看这些注释。看明白这些数值的的定义范围，返回来就看得懂函数posixCapabilitiesAsBits()通过传入的不定参数，对system_server进程能力（Capabilities）的配置过程了：
/**
*kitkak\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
* Gets the bit array representation of the provided list of POSIX capabilities.
*/
private static long posixCapabilitiesAsBits(int... capabilities) {
long result = 0;
for (int capability : capabilities) {
if ((capability < 0) || (capability > OsConstants.CAP_LAST_CAP)) {
throw new IllegalArgumentException(String.valueOf(capability));
}
result |= (1L << capability);
}
return result;
}????????其无非就是通过位操作，将目标long类型整数的二进制形式中，能力（Capabilities）使能所代表的位置为1而已。比如不定参数的第一个常量CAP_KILL的数值为5，则代码将long类型的1有符号左移五位，其他不同的数值也是类似左移不同的位数，最终通过 |= 操作整合出目标数值。
? ? ? ? 2.4.2、参数解析与标识置位
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
private static Runnable forkSystemServer(String abiList, String socketName,
ZygoteServer zygoteServer) {
…………
ZygoteArguments parsedArgs;
int pid;
try {
//将args存储到zygote命令缓冲区中，这个ZygoteCommandBuffer是一个用于Zygote命令的本机可访问的缓冲区。
//设计支持重复fork的应用程序，而不干预内存分配，从而保持zygote内存尽可能稳定
ZygoteCommandBuffer commandBuffer = new ZygoteCommandBuffer(args);
try { //单例模式解析参数
parsedArgs = ZygoteArguments.getInstance(commandBuffer);
} catch (EOFException e) {
throw new AssertionError("Unexpected argument error for forking system server", e);
}
commandBuffer.close(); //及时释放本地资源，避免命令重复调用
Zygote.applyDebuggerSystemProperty(parsedArgs);
Zygote.applyInvokeWithSystemProperty(parsedArgs); //--invoke-with=？
if (Zygote.nativeSupportsMemoryTagging()) {
/* The system server has ASYNC MTE by default, in order to allow system services to specify
* their own MTE level later, as you can't re-enable MTE once it's disabled. */
String mode = SystemProperties.get("arm64.memtag.process.system_server", "async");
if (mode.equals("async")) {
parsedArgs.mRuntimeFlags |= Zygote.MEMORY_TAG_LEVEL_ASYNC;
} else if (mode.equals("sync")) {
parsedArgs.mRuntimeFlags |= Zygote.MEMORY_TAG_LEVEL_SYNC;
} else if (!mode.equals("off")) {
// When we have an invalid memory tag level, keep the current level.
parsedArgs.mRuntimeFlags |= Zygote.nativeCurrentTaggingLevel();
Slog.e(TAG, "Unknown memory tag level for the system server: \"" + mode + "\"");
}
} else if (Zygote.nativeSupportsTaggedPointers()) {
//Enable pointer tagging in the system server. Hardware support for this is present in all ARMv8 CPUs
parsedArgs.mRuntimeFlags |= Zygote.MEMORY_TAG_LEVEL_TBI;
}
/* Enable gwp-asan on the system server with a small probability. This is the same
* policy as applied to native processes and system apps. */
parsedArgs.mRuntimeFlags |= Zygote.GWP_ASAN_LEVEL_LOTTERY;
if (shouldProfileSystemServer()) {
parsedArgs.mRuntimeFlags |= Zygote.PROFILE_SYSTEM_SERVER;
}
…………
}????????这里主要是先将2.4.1部分准备的参数args存储到ZygoteCommandBuffer这个命令缓冲区中，然后通过ZygoteArguments.getInstance()接口，获取单例模式的ZygoteArguments类的实例。之后ZygoteArguments类的构造函数调用parseArgs()函数对这些zygote命令参数进行解析，最后根据一些配置对参数解析出来的结果对象parsedArgs的mRuntimeFlags成员进行标识位置位。
? ? ? ?获取单例模式的ZygoteArguments的实例时，在构造函数中调用parseArgs()去解析参数的过程：
//pie\frameworks\base\core\java\com\android\internal\os\ZygoteArguments.java
private ZygoteArguments(ZygoteCommandBuffer args, int argCount)
throws IllegalArgumentException, EOFException {
parseArgs(args, argCount);
}
public static ZygoteArguments getInstance(ZygoteCommandBuffer args)
throws IllegalArgumentException, EOFException {
int argCount = args.getCount();
return argCount == 0 ? null : new ZygoteArguments(args, argCount);
}? ? ? ? 2.4.3、真正的fork动作
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
private static Runnable forkSystemServer(String abiList, String socketName,
ZygoteServer zygoteServer) {
…………
int pid;
try {
…………
pid = Zygote.forkSystemServer(
parsedArgs.mUid, parsedArgs.mGid,
parsedArgs.mGids,
parsedArgs.mRuntimeFlags,
null,
parsedArgs.mPermittedCapabilities,
parsedArgs.mEffectiveCapabilities);
} catch (IllegalArgumentException ex) {
throw new RuntimeException(ex);
}
…………
}? ? ? ? ?这里直接去找Zygote.forkSystemServer()方法：
//pie\frameworks\base\core\java\com\android\internal\os\Zygote.java
static int forkSystemServer(int uid, int gid, int[] gids, int runtimeFlags,
int[][] rlimits, long permittedCapabilities, long effectiveCapabilities) {
ZygoteHooks.preFork(); //停掉守护线程，停掉当前进程的所有的线程，zygote每次fork前调用
int pid = nativeForkSystemServer(
uid, gid, gids, runtimeFlags, rlimits,
permittedCapabilities, effectiveCapabilities);
Thread.currentThread().setPriority(Thread.NORM_PRIORITY); //设置当前线程优先级
//每次调用preFork()后，都会在子进程上调用postForkChild()，
//并且都会在父进程和子进程上调用postForkCommon()，
//子进程调用postForkCommon()在postForkCommon()之后
ZygoteHooks.postForkCommon();
return pid;
}? ? ? ? 这里做了fork前的准备后，主要就是通过jni去调用了nativeForkSystemServer()函数：
//pie\frameworks\base\core\jni\com_android_internal_os_Zygote.cpp
static jint com_android_internal_os_Zygote_nativeForkSystemServer(
JNIEnv* env, jclass, uid_t uid, gid_t gid, jintArray gids,
jint runtime_flags, jobjectArray rlimits, jlong permitted_capabilities,
jlong effective_capabilities) {
//初始化USAP相关的一个vector
std::vector<int> fds_to_close(MakeUsapPipeReadFDVector()), fds_to_ignore(fds_to_close);
fds_to_close.push_back(gUsapPoolSocketFD);
if (gUsapPoolEventFD != -1) {
fds_to_close.push_back(gUsapPoolEventFD);
fds_to_ignore.push_back(gUsapPoolEventFD);
}
if (gSystemServerSocketFd != -1) {
fds_to_close.push_back(gSystemServerSocketFd);
fds_to_ignore.push_back(gSystemServerSocketFd);
}
pid_t pid = zygote::ForkCommon(env, true, fds_to_close, fds_to_ignore, true); //fork动作
if (pid == 0) {
/在子进程中进行一些system_server相关配置，有兴趣的话去详细看看
SpecializeCommon(env, uid, gid, gids, runtime_flags, rlimits,
permitted_capabilities, effective_capabilities,
MOUNT_EXTERNAL_DEFAULT, nullptr, nullptr, true, false,
nullptr, nullptr, false, nullptr, false, false);
} else if (pid > 0) {
ALOGI("System server process %d has been created", pid);
gSystemServerPid = pid;
int status;
//在父进程zygote中使用waitpid()函数以及WNOHANG这个选项，监控子进程的结束情况，
//监控到system_server进程结束时，需要重启zygote。
//waitpid()函数参考https://www.cnblogs.com/zhaihongliangblogger/p/6367041.html
if (waitpid(pid, &status, WNOHANG) == pid) {
ALOGE("System server process %d has died. Restarting Zygote!", pid);
RuntimeAbort(env, __LINE__, "System server process has died. Restarting Zygote!");
}
if (UsePerAppMemcg()) { //检测是否挂载了memcg
if (!SetTaskProfiles(pid, std::vector<std::string>{"SystemMemoryProcess"})) {
ALOGE("couldn't add process %d into system memcg group", pid);
}
}
}
return pid;
}????????这里重点就是通过ForkCommon()函数fork子进程，然后通过SpecializeCommon()函数对子进程做一些配置。这里主要来看一下ForkCommon()函数的fork过程：
// pie\frameworks\base\jni\com_android_internal_os_Zygote.cpp
pid_t zygote::ForkCommon(JNIEnv* env, bool is_system_server,
const std::vector<int>& fds_to_close,
const std::vector<int>& fds_to_ignore,
bool is_priority_fork,
bool purge) {
SetSignalHandlers(); //为zygote管理子进程配置信号SIGCHLD/SIGHUP
//指定ZygoteFailure函数，其用来向runtime报告致命错误
auto fail_fn = std::bind(zygote::ZygoteFailure, env, is_system_server ? "system_server" : "zygote", nullptr, _1);
//在fork期间临时阻塞SIGCHLD。SIGCHLD处理程序可能会记录日志，
BlockSignal(SIGCHLD, fail_fn); //这将导致我们关闭的日志fd被重新打开。会导致失败，因为不允许列出fd
__android_log_close(); //在开始计算文件描述符列表之前，关闭所有与日志记录相关的fd
AStatsSocket_close();
if (gOpenFdTable == nullptr) { //如果这是zygote的第一次fork，则创建一个打开的FD表，验证文件受支持的类型和允许列表
gOpenFdTable = FileDescriptorTable::Create(fds_to_ignore, fail_fn);
} else { //如果不是，则检查打开的文件是否没有更改，不希望并且未来会禁止打开新的文件。
gOpenFdTable->Restat(fds_to_ignore, fail_fn); //目前的做法是，如果通过了上面的Create检测，则允许打开新的文件
}
android_fdsan_error_level fdsan_error_level = android_fdsan_get_error_level();
if (purge) { //清除未使用的本机内存，以减少与子进程的错误共享。通过减少与子进程共享的libc_malloc区域的大小，
mallopt(M_PURGE, 0); //当malloc在fork之后调整它所管理的每个页面上的元数据时，可以减少转换到私有脏状态的页面数量
}
pid_t pid = fork(); //核心的fork动作
if (pid == 0) { //子进程
if (is_priority_fork) {
setpriority(PRIO_PROCESS, 0, PROCESS_PRIORITY_MAX);
} else {
setpriority(PRIO_PROCESS, 0, PROCESS_PRIORITY_MIN);
}
PreApplicationInit();
DetachDescriptors(env, fds_to_close, fail_fn); //通过dup3()函数清除那些需要立即关闭的文件描述符
ClearUsapTable(); //清除USAP进程表
gOpenFdTable->ReopenOrDetach(fail_fn); //重新打开所有剩余的打开的文件描述符，这样它们就不会通过fork与zygote共享
android_fdsan_set_error_level(fdsan_error_level);
gSystemServerSocketFd = -1;
} else { //父进程
ALOGD("Forked child process %d", pid);
}
UnblockSignal(SIGCHLD, fail_fn); //fork结束后打开阻塞，对应上面的BlockSignal()
return pid;
}? ? ? ? ?2.4.4、fork后的扫尾工作
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
private static Runnable forkSystemServer(String abiList, String socketName,
ZygoteServer zygoteServer) {
…………
//由于fork()函数完成任务后返回的位置不确定，如果在子进程中,fork函数返回0;
//如果在父进程中，fork返回新创建子进程的进程ID
if (pid == 0) {
if (hasSecondZygote(abiList)) { //通过比较设备ABI列表和受精卵列表来确定这一点,
waitForSecondaryZygote(socketName); //如果这个受精卵支持该设备支持的所有abi，就不会有另一个受精卵
}
zygoteServer.closeServerSocket(); //fork出来的子进程中不会用到zygoteServer这个socket，所以要关掉
return handleSystemServerProcess(parsedArgs); //做一些fork system_server的扫尾工作
}
return null;
}? ? ? ? ?在上一小节的native fork动作结束返回后，这里需要通过handleSystemServerProcess()方法来做一些system_server进程的收尾动作：
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
private static Runnable handleSystemServerProcess(ZygoteArguments parsedArgs) {
Os.umask(S_IRWXG | S_IRWXO); //进程权限设置为0077，这样新文件和目录将默认为所有者权限
if (parsedArgs.mNiceName != null) { //参数准备部分的"--nice-name=system_server"
Process.setArgV0(parsedArgs.mNiceName); //进程名设置为system_server
}
//环境变量SYSTEMSERVERCLASSPATH=/system/framework/services.jar:
// /system/framework/ethernet-service.jar:
// /system/framework/wifi-service.jar:…………
final String systemServerClasspath = Os.getenv("SYSTEMSERVERCLASSPATH");
if (systemServerClasspath != null) {
if (shouldProfileSystemServer() && (Build.IS_USERDEBUG || Build.IS_ENG)) {
try {
Log.d(TAG, "Preparing system server profile");
prepareSystemServerProfile(systemServerClasspath); //debug或eng模式下准备system_server的profile文件
} catch (Exception e) {
Log.wtf(TAG, "Failed to set up system server profile", e);
}
}
}
if (parsedArgs.mInvokeWith != null) { //TODO
String[] args = parsedArgs.mRemainingArgs;
if (systemServerClasspath != null) {
String[] amendedArgs = new String[args.length + 2];
amendedArgs[0] = "-cp";
amendedArgs[1] = systemServerClasspath;
System.arraycopy(args, 0, amendedArgs, 2, args.length);
args = amendedArgs;
}
WrapperInit.execApplication(parsedArgs.mInvokeWith, parsedArgs.mNiceName, parsedArgs.mTargetSdkVersion,
VMRuntime.getCurrentInstructionSet(), null, args);
throw new IllegalStateException("Unexpected return from WrapperInit.execApplication");
} else { //一般system_server走这个分支
ClassLoader cl = getOrCreateSystemServerClassLoader(); //为system_server创建类加载器
if (cl != null) {
Thread.currentThread().setContextClassLoader(cl); //为当前线程设置上下文类加载器
}
return ZygoteInit.zygoteInit(parsedArgs.mTargetSdkVersion, parsedArgs.mDisabledCompatChanges,
parsedArgs.mRemainingArgs, cl);
}
}????????继续追踪ZygoteInit.zygoteInit() 方法：
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
public static Runnable zygoteInit(int targetSdkVersion, long[] disabledCompatChanges,
String[] argv, ClassLoader classLoader) {
if (RuntimeInit.DEBUG) {
Slog.d(RuntimeInit.TAG, "RuntimeInit: Starting application from zygote");
}
Trace.traceBegin(Trace.TRACE_TAG_ACTIVITY_MANAGER, "ZygoteInit");
RuntimeInit.redirectLogStreams(); //将java的system.out和system.err log输出流重定向到AndroidPrintStream
RuntimeInit.commonInit(); //设置log配置、通过persist.sys.timezone的属性值设置时区、设置默认的HTTP User-agent格式到http.agent属性
//通过JNI调用AndroidRuntime的成员gCurRuntime(即app_process.cpp中)的onZygoteInit()函数，
ZygoteInit.nativeZygoteInit(); //主要完成创建binder的工作
return RuntimeInit.applicationInit(targetSdkVersion, disabledCompatChanges, argv, classLoader);
}? ? ? ? 追踪RuntimeInit.applicationInit()方法：
// pie\frameworks\base\core\java\com\android\internal\os\RuntimeInit.java
protected static Runnable applicationInit(int targetSdkVersion, long[] disabledCompatChanges, String[] argv, ClassLoader classLoader) {
…………
//从前面准备的参数中解析出"com.android.server.SystemServer"赋值给args.startClass
final Arguments args = new Arguments(argv);
Trace.traceEnd(Trace.TRACE_TAG_ACTIVITY_MANAGER); //对应上面ZygoteInit的traceBegin()
//有了类的全限定名，通过反射机制找到SystemServer.java的main()方法
return findStaticMain(args.startClass, args.startArgs, classLoader);
}
protected static Runnable findStaticMain(String className, String[] argv, ClassLoader classLoader) {
………… //省略通过反射机制寻找main方法的过程
return new MethodAndArgsCaller(m, argv);
}
//将main方法封装到Runnable实例中返回，最终返回给2.4节一开始的Runnable r，然后通过r.run()执行该main方法
static class MethodAndArgsCaller implements Runnable {
private final Method mMethod;
private final String[] mArgs;
public MethodAndArgsCaller(Method method, String[] args) {
mMethod = method;
mArgs = args;
}
public void run() {
try {
mMethod.invoke(null, new Object[] { mArgs });
} catch (IllegalAccessException ex) {
…………
}
}
}? ? ? ? 总结一下2.4.4小节主要做了：
- ????????对fork出来的新进程的权限设定；
- ????????进程命名为system_server；
- ????????创建类加载器加载system_server的java类；
- ? ? ? ? 通过反射机制找到SystemServer.java的main函数，并封装到Runnable r；
- ? ? ? ? 方法return到2.4节一开始，通过r.run()执行该main方法，以启动SystsmServer；
2.5、runSelectLoop()
? ? ? ? zygote除了fork出system_server进程这个任务外，还有一个重要的任务，那就是接收AMS(ActivityManagerService)发来创建java层应用程序的请求，fork出一个个进程，并在新进程中执行该请求中相关应用程序的main方法。上层的一个个应用程序就是这样通过zygote创建而来，因为应用程序都是由zygote孕育而来，所以就不难理解zygote(受精卵)的名称的由来了。我们继续往下看看它是如何完成这一任务的：
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteInit.java
public static void main(String[] argv) {
…………
Runnable caller;
try {
…………
Log.i(TAG, "Accepting command socket connections");
caller = zygoteServer.runSelectLoop(abiList);
} catch (Throwable ex) {
Log.e(TAG, "System zygote died with fatal exception", ex);
throw ex;
} finally {
if (zygoteServer != null) {
zygoteServer.closeServerSocket(); //zygote挂掉的时候关闭ServerSocket
}
}
if (caller != null) {
caller.run();
}
}????????runSelectLoop()方法冗长，有太多USAP相关的操作，我们这里省略相关内容，只看核心操作：
// pie\frameworks\base\core\java\com\android\internal\os\ZygoteServer.java
Runnable runSelectLoop(String abiList) {
ArrayList<FileDescriptor> socketFDs = new ArrayList<>();
ArrayList<ZygoteConnection> peers = new ArrayList<>();
socketFDs.add(mZygoteSocket.getFileDescriptor()); //先将server socket加入到这个socketFDs列表
peers.add(null);
while (true) { //间隔时间持续轮询
…………
int[] usapPipeFDs = null;
StructPollfd[] pollFDs;
pollFDs = new StructPollfd[socketFDs.size()]; //每轮循环，都重新创建需要监听的pollFDs
int pollIndex = 0;
for (FileDescriptor socketFD : socketFDs) {
pollFDs[pollIndex] = new StructPollfd();
pollFDs[pollIndex].fd = socketFD;
pollFDs[pollIndex].events = (short) POLLIN; //关注poll事件到来
++pollIndex;
}
…………
int pollTimeoutMs;//设置poll轮询时延间隔
int pollReturnValue;
try {
pollReturnValue = Os.poll(pollFDs, pollTimeoutMs);
…………
if (pollReturnValue == 0) { …………
} else {
while (--pollIndex >= 0) {
if ((pollFDs[pollIndex].revents & POLLIN) == 0) {
continue;
}
if (pollIndex == 0) { //server socket最先加入fds， 因此这里是server socket收到数据
ZygoteConnection newPeer = acceptCommandPeer(abiList); //收到新的建立通信的请求，建立通信连接
peers.add(newPeer); //加入到peers和fds, 即下一次也开始监听
socketFDs.add(newPeer.getFileDescriptor());
} else if (pollIndex < usapPoolEventFDIndex) { //说明接收到AMS通过socket发送过来创建应用程序的请求
try {
//有socket连接时创建ZygoteConnection对象,并添加到pollFDs
ZygoteConnection connection = peers.get(pollIndex);
boolean multipleForksOK = !isUsapPoolEnabled()
&& ZygoteHooks.isIndefiniteThreadSuspensionSafe();
final Runnable command =
connection.processCommand(this, multipleForksOK); //完成创建子进程的请求
if (mIsForkChild) {
if (command == null) {
throw new IllegalStateException("command == null");
}
return command; //依然是提供Runnable接口，通过反射机制执行目标应用程序的main方法
} else {
if (command != null) {
throw new IllegalStateException("command != null");
}
//处理完后，关闭socket连接，并从peers和socketFDs列表中移除
if (connection.isClosedByPeer()) {
connection.closeSocket();
peers.remove(pollIndex);
socketFDs.remove(pollIndex);
}
}
} catch (Exception e) {
…………
}? ? ? ? 这里大概意思就是，循环间隔一段时间轮询连接socket消息，看是否有AMS客户端发过来创建应用程序的请求，有的话则通过pie\frameworks\base\core\java\com\android\internal\os\ZygoteConnection.processCommand()方法创建进程并启动目标应用程序。我们只需要直到这里是接收AMS创建应用程序的请求，完成目标应用程序创建与启动的就好。详细细节我后面学习到AMS之后，单独写一篇文章来追踪AMS与zygote之间通过socket通信，创建应用程序的过程吧。
3、结语

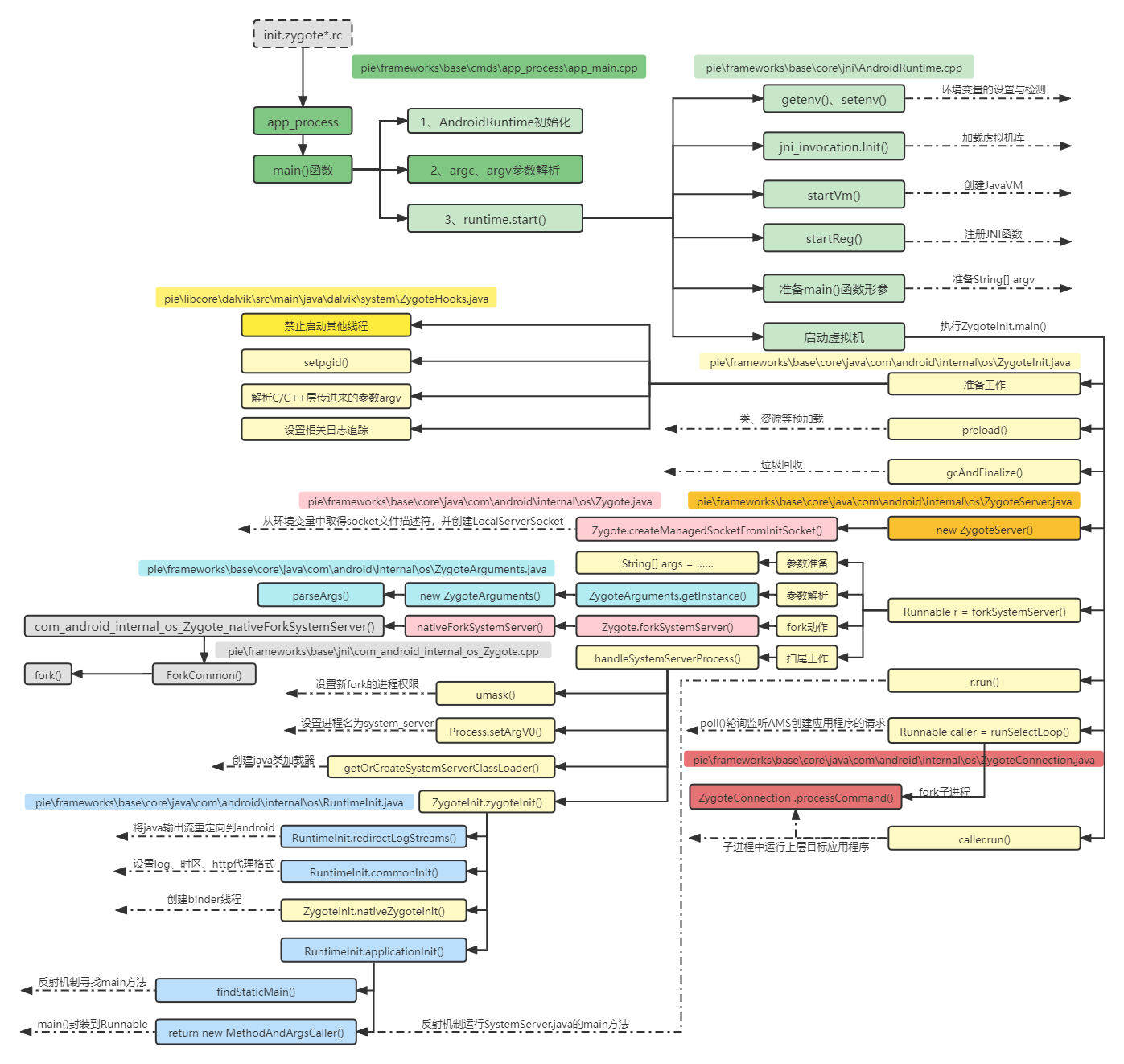

? ? ? ? 总结来说，zygote在开机过程中，其先是启动虚拟机、注册JNI函数、进入java世界，然后fork出system_server进程，之后作为守护进程监听并处理创建普通应用程序的工作。调用流程图原图请见：| ProcessOn
