[移动开发]【NDK】梳理JNI函数注册的方式以及时机

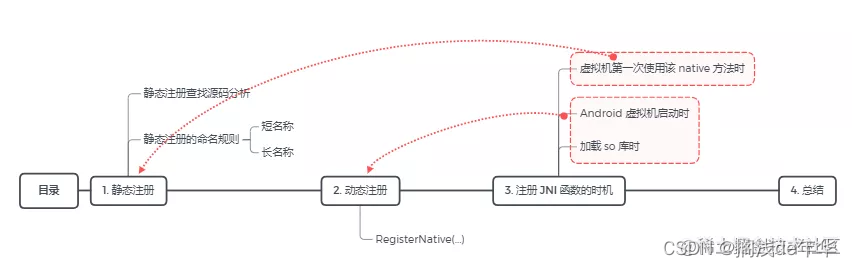

一、JNI函数注册方法以及时机图解

**
在这里插入图片描述

二、介绍

什么是 JNI 函数注册：
当 Java 虚拟机调用 native 方法时，需要调用对应的 JNI 函数，而 JNI 函数注册讨论的就是如何确定 natvie 方法与 JNI 函数之间的映射关系。

2.JNI函数注册的方式：
1）静态注册
2）动态注册

3.JNI函数注册方式的优缺点：
1）静态注册：
静态注册的优点是简单，因为静态注册采用的是基于约定的命名规则，所以可以通过 javah 或 IDE 自动生成函数声明。缺点是修改 Java 类名或方法名时，需要同步修改 JNI 函数命名。

2）动态注册：
动态注册的优点是灵活，因为动态注册可以自由定义 Java 方法和 JNI 函数命名的映射，当 Java 类名或方法名时只需要修改映射关系即可。缺点是牺牲了静态注册基于约定带来的便捷性。
在这里插入图片描述

三、具体实现

1、静态注册：
静态注册采用的是基于「约定」的命名规则，通过 javah 可以自动生成 native 方法对应的函数声明。例如：

HelloWorld.java

package com.xurui.hellojni;

public class HelloWorld {
    public native void sayHi();
}

com_xurui_hellojni_HelloWorld.h

...
JNIEXPORT void JNICALL Java_com_xurui_hellojni_HelloWorld_sayHi
(JNIEnv *, jobject);
...

2）命名规则
静态注册的命名规则分为「无重载」和「有重载」两种情况：无重载时采用「短名称」规则，有重载时采用「长名称」规则。

短名称规则（short name）

1、前缀 Java_；

2、类的全限定名（带下划线分隔符_）；

3、方法名

长名称规则（long name）

4、在短名称后追加两个下划线（__）和参数描述符

提示：使用javap命令可以生成符合命名约定的头文件。

2.动态注册：
除了基于约定的静态注册外，还可以通过动态注册来确定 native 方法和 JNI 函数的映射关系。动态注册需要使用 RegisterNatives(…) 函数。

RegisterNatives(…) 函数：
一般会在JNI_Onload(…)函数中执行动态注册，例如：

android_media_MediaPlayer.cpp

jint JNI_OnLoad(JavaVM* vm, void* /* reserved */) {
    ...
    if (register_android_media_MediaPlayer(env) < 0) {
        ALOGE("ERROR: MediaPlayer native registration failed\n");
        goto bail;
    }
    ...
}

-> 2、调用 AndroidRuntime::registerNativeMethods
static int register_android_media_MediaPlayer(JNIEnv *env) {
    return AndroidRuntime::registerNativeMethods(env,
        "android/media/MediaPlayer", gMethods, NELEM(gMethods));
}

1、native 方法与 JNI 方法的映射关系
static const JNINativeMethod gMethods[] = {
    {
        "nativeSetDataSource",
        "(Landroid/os/IBinder;Ljava/lang/String;[Ljava/lang/String;"
        "[Ljava/lang/String;)V",
        (void *)android_media_MediaPlayer_setDataSourceAndHeaders
    },

    {
        "_setDataSource",
        "(Ljava/io/FileDescriptor;JJ)V",
         (void *)android_media_MediaPlayer_setDataSourceFD}
    },
    ...
}

以上代码中，gMethods数组定义了 native 方法与 JNI 方法的映射关系，而调用 AndroidRuntime::registerNativeMethods 函数最终会调用RegisterNatives(…)函数，依次绑定 gMethods 数组中的每个映射关系。

JNIHelp.cpp

-> 调用 AndroidRuntime::registerNativeMethods
-> 最终调用的是：JNIHelp.cpp

extern "C" int jniRegisterNativeMethods(C_JNIEnv* env, const char* className,
        const JNINativeMethod* gMethods, int numMethods) {

    JNIEnv* e = reinterpret_cast<JNIEnv*>(env);
    scoped_local_ref<jclass> c(env, findClass(env, className));

    3、关注点：调用 RegisterNatives
    if ((*env)->RegisterNatives(e, c.get(), gMethods, numMethods) < 0) {
        ...
    }
    return 0;
}

其中，JNINativeMethod 是定义在jni.h中的一个结构体

typedef struct {
    const char* name; native 方法名
    const char* signature; native 方法的方法描述符
    void* fnPtr; JNI 函数指针
} JNINativeMethod;

提示： 这里需要提醒下，很多资料都把 signature 说成是 JNI 这个知识下的概念，事实上它是 JVM 字节码中用于描述方法的字符串，是字节码中的概念。

四、注册 JNI 函数的时机

注册的时机	对应的注册方式
1、虚拟机第一次调用 native 方法时	静态注册
–	–
2、Android 虚拟机启动时	动态注册
–	–
3、加载 so 库时	动态注册

1、虚拟机第一次调用 native 方法时：这种时机对应于静态注册，当虚拟机第一次调用该 native 方法时，会先搜索对应的 JNI 函数并注册。

2、Android 虚拟机启动时：在 App 进程启动流程中，在创建虚拟机后会执行一次 JNI 函数注册。我们在很多 Framework 源码中可以看到 native 方法，但找不到调用 System.loadLibrary(…) 的地方，其实是因为在虚拟机启动时就已经注册完成了

AndroidRuntime.cpp

void AndroidRuntime::start(const char* className, const Vector<String8>& options, bool zygote) {
    ...
    if (startReg(env) < 0) {
        ALOGE("Unable to register all android natives\n");
    }
    ...
}

start -> startReg：
int AndroidRuntime::startReg(JNIEnv* env) {
    androidSetCreateThreadFunc((android_create_thread_fn) javaCreateThreadEtc);
    env->PushLocalFrame(200);
    if (register_jni_procs(gRegJNI, NELEM(gRegJNI), env) < 0) {
        env->PopLocalFrame(NULL);
        return -1;
    }
    env->PopLocalFrame(NULL);
    return 0;
}

startReg->register_jni_procs：
static int register_jni_procs(const RegJNIRec array[], size_t count, JNIEnv* env) {
    for (size_t i = 0; i < count; i++) {
        执行 JNI 注册
        if (array[i].mProc(env) < 0) {
            return -1;
        }
    }
    return 0;
}

static const RegJNIRec gRegJNI[] = {
    REG_JNI(register_com_android_internal_os_RuntimeInit),
    REG_JNI(register_com_android_internal_os_ZygoteInit_nativeZygoteInit),
    REG_JNI(register_android_os_SystemClock),
    REG_JNI(register_android_util_EventLog),
    ...
}

struct RegJNIRec {
    int (*mProc)(JNIEnv*);
}
