前言

上面文章介绍了一下OpenGL基本使用，由于接触OpenGL时间不长，对它理解的不是很深，讲得不是很清楚，接下来用这篇文章，通过一个实际的开发例子，重新介绍一下OpenGL。

提示：话不多说，正文来了。

一、常规操作

上面文章已经介绍了OpenGL如何使用，下面直接上代码了。

 glSurfaceView = findViewById(R.id.camera_glsurface_view)
 glSurfaceView.setEGLContextClientVersion(2)
 myRender = MyRender()
 glSurfaceView.setRenderer(myRender)
 glSurfaceView.renderMode = GLSurfaceView.RENDERMODE_WHEN_DIRTY

简单介绍一下上面代码，首先是设置OpenGL版本号，创建了一个自定义Renderer,把Render设置给当前GLSurfaceView，最后一行代码强调一下，是指GLSurfaceView刷新方式，一般选择这个模式，就是有变化的主动刷新一下，如果不设置的话，每隔一段时间，自动刷新，挺消耗资源的，一般选择上面这个。

二、使用步骤

1.创建SurfaceTexture

定义一个SurfaceTexture来显示处理后的数据，并实现OnFrameAvailableListener接口回调来通知GlSurfaceview渲染新的帧数据：

 private lateinit var mSurfaceTexture: SurfaceTexture

 override fun onFrameAvailable(surfaceTexture: SurfaceTexture?) {
        glSurfaceView.requestRender()

    }

在说创建SurfaceTexture之前，我们先回顾一下，Renderer几个方法作用：

onSurfaceCreated()：系统会在创建 GLSurfaceView
时调用一次此方法。使用此方法可执行仅需发生一次的操作，例如设置 OpenGL 环境参数或初始化 OpenGL 图形对象。
onDrawFrame()：系统会在每次重新绘制 GLSurfaceView
时调用此方法。请将此方法作为绘制（和重新绘制）图形对象的主要执行点。
onSurfaceChanged()：系统会在GLSurfaceView 几何图形发生变化（包括
GLSurfaceView大小发生变化或设备屏幕方向发生变化）时调用此方法。例如，系统会在设备屏幕方向由纵向变为横向时调用此方法。使用此方法可响应GLSurfaceView
容器中的更改。

如上所述，创建方法写在：

 override fun onSurfaceCreated(gl: GL10?, config: EGLConfig?) {
 GLES20.glClearColor(0.0f, 0.0f, 0.0f, 0.0f)
 mSurfaceTexture = SurfaceTexture(createOESTextureObject())
            ...

再看createOESTextureObject如何实现的：

fun createOESTextureObject(): Int {
       val tex: IntArray = IntArray(1)
        // 生成一个纹理
        GLES20.glGenBuffers(1, tex, 0)
        // 将此纹理绑定到外部纹理上
        GLES20.glBindTexture(GLES11Ext.GL_TEXTURE_EXTERNAL_OES, tex[0])
        // 设置纹理过滤参数
        GLES20.glTexParameterf(
            GLES11Ext.GL_TEXTURE_EXTERNAL_OES,
            GL10.GL_TEXTURE_MIN_FILTER, GL10.GL_NEAREST.toFloat()
        );
        GLES20.glTexParameterf(
            GLES11Ext.GL_TEXTURE_EXTERNAL_OES,
            GL10.GL_TEXTURE_MAG_FILTER, GL10.GL_LINEAR.toFloat()
        );
        GLES20.glTexParameterf(
            GLES11Ext.GL_TEXTURE_EXTERNAL_OES,
            GL10.GL_TEXTURE_WRAP_S, GL10.GL_CLAMP_TO_EDGE.toFloat()
        );
        GLES20.glTexParameterf(
            GLES11Ext.GL_TEXTURE_EXTERNAL_OES,
            GL10.GL_TEXTURE_WRAP_T, GL10.GL_CLAMP_TO_EDGE.toFloat()
        );
        GLES20.glBindTexture(GLES11Ext.GL_TEXTURE_EXTERNAL_OES, 0);
        return tex[0]
    }

主要是生成了一个纹理id，设置了一系列参数，最后返回。

2.自定义Renderer

重头戏，可以说OpenGL最重要的就是Renderer类，而绘制形状最重要的是两个着色器：

• 顶点着色程序 - 用于渲染形状的顶点的 OpenGL ES 图形代码。
• 片段着色程序-用于使用颜色或纹理渲染形状面的 OpenGL
  ES 代码。
  这是官方定义，其实简单来说，顶点着色器就是画形状，片段着色器就是上颜色，贴图。

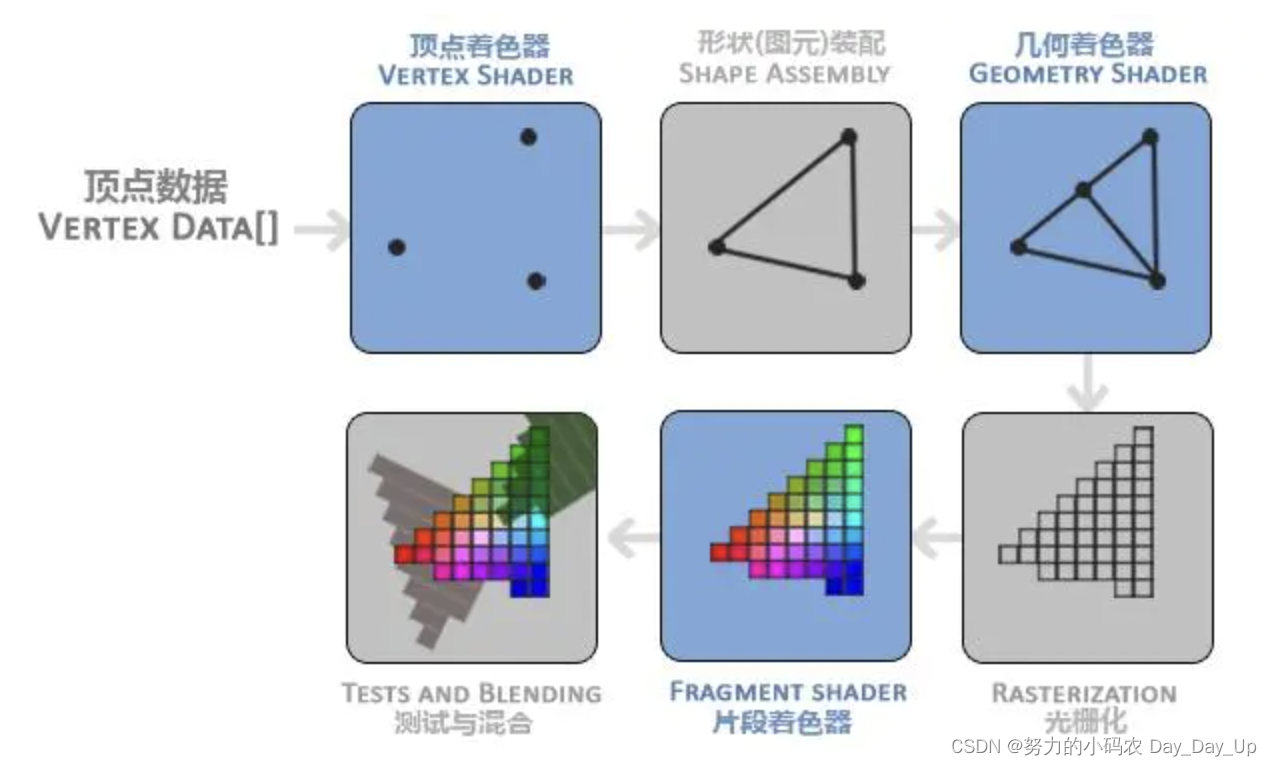

  再来张图片，看的更明白一些：

我们的形状都是由一个个三角形绘制而成，最后由片段着色器上色、贴图。
原理介绍完了，咋们看下代码：

 private val mPosCoordinate = floatArrayOf(
            -1f, -1f,
            -1f, 1f,
            1f, -1f,
            1f, 1f)

private val mTexCoordinateBackRight = floatArrayOf(
            1f, 1f,
            0f, 1f,
            1f, 0f,
            0f, 0f)

上面定义了顶点着色器和片段着色器的坐标，最后将我们定义好的坐标传入我们的着色程序代码里面。上面文章，我们是直接写在String里面，直接引用，实际编写代码是不会这么做的，我们写好的着色程序，是放在asserts文件里面的,然后读取的：

 val vertexSource = AssetsUtils.read(instance, "camera_vertexShader.glsl")
 val vertexShader: Int = loadShader(GLES20.GL_VERTEX_SHADER, vertexSource!!)
 val fragmentSource = AssetsUtils.read(instance, "camera_fragmentShader.glsl");
 val fragmentShader: Int = loadShader(GLES20.GL_FRAGMENT_SHADER, fragmentSource!!)
...

再看看我们着色器代码如何写的（建议大家在AS安装一个GLSL Support插件，有惊喜）
顶点着色器：

uniform mat4 textureTransform;
attribute vec2 inputTextureCoordinate;
attribute vec4 position;//NDK坐标点
varying   vec2 textureCoordinate;//纹理坐标点变换后输出

void main() {
    gl_Position = textureTransform * position;
    textureCoordinate = inputTextureCoordinate;
}

上面代码，简单说下，vec2、vec4分别代表两位float和四位float，其中gl_Position自带变量，textureTransform变换矩阵。
片段着色器：

#extension GL_OES_EGL_image_external : require
precision mediump float;
uniform samplerExternalOES videoTex;// 图片 采样器
varying vec2 textureCoordinate;

void main() {
        vec4 tc = texture2D(videoTex, textureCoordinate);
        float color = tc.r * 0.3 + tc.g * 0.59 + tc.b * 0.11; // 这里进行的颜色变换处理,传说中的黑白滤镜
        gl_FragColor = vec4(color,color,color,1.0);
}

gl_FragColor自带变量，上面代码实现了一个黑白滤镜。

3.坐标系

除了上面的着色器代码以外，OpenGL的坐标系尤其重要，因为我们了解它的坐标系，我们才知道形状如画绘制出来的。

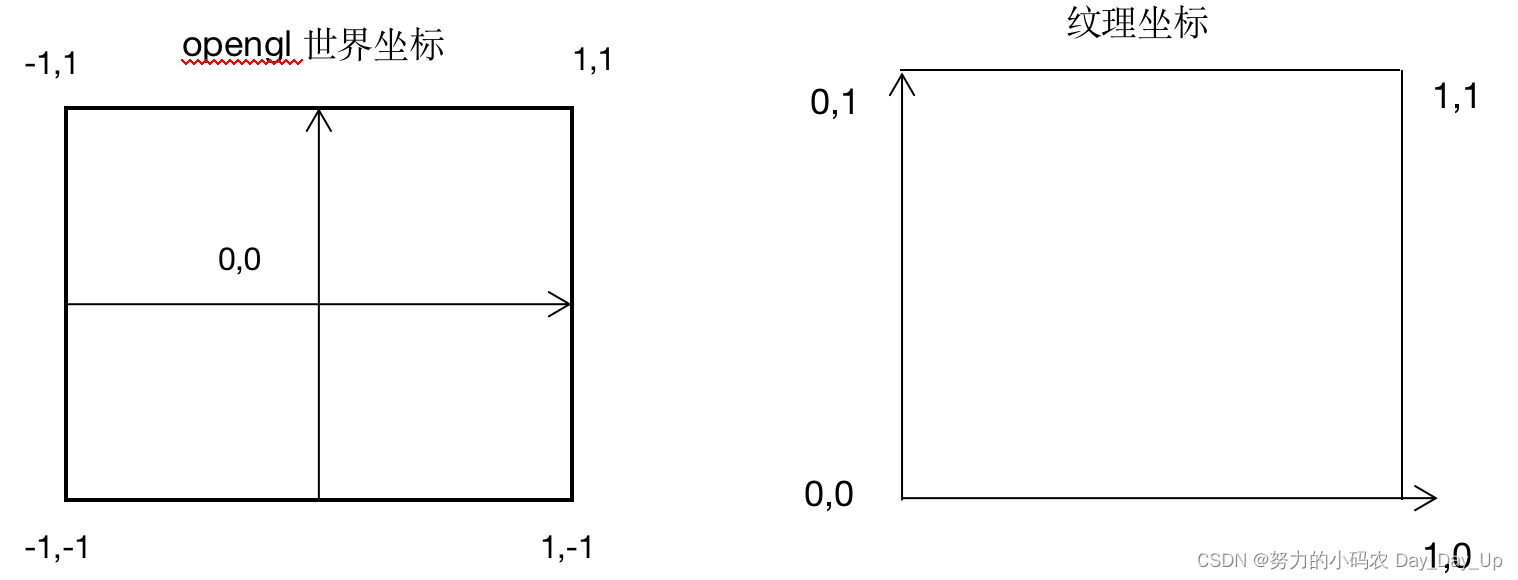

我们看上面图片，主要有两种坐标，一种是绘制形状的，一种是贴图的纹理坐标，我们知道我们画图是有一个一个点连接起来的，OpenGL也是一样的，既然涉及到绘图，肯定有绘制顺序的，在OpenGL有专门的方法设置：

   GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, mPosCoordinate1.size / 2)

OpenGL通常是GLES20.GL_TRIANGLE_STRIP这种绘制顺序，对应的就是左下角，右下角，左上角，右上角，敲黑板，这个是重点，因为我们的形状就是按这个顺序绘制出来的，你可以试着按逆时针顺序，连起来，你会发现我们画出来的形状不是矩形，会少一块。
同理，我们形状绘制出来了，贴图也要照着这个顺序绘出来。

4.OpenGL和Camera相结合

前面说了很多OpenGL相关的东西，最后我们的效果要结合Camera预览显示的。
我们知道Android相机目前有3种API，Camera1、Camera2、CameraX，这里图方便，就使用Camera1。

try {
                camera = Camera.open(0)
                camera.setPreviewTexture(mSurfaceTexture)
                camera.startPreview()
                camera.autoFocus(object : Camera.AutoFocusCallback {
                    override fun onAutoFocus(success: Boolean, camera: Camera?) {
                        if (success) {
//                            camera?.cancelAutoFocus();
                        }
                    }

                })
            } catch (e: Exception) {
                e.printStackTrace()
            }

这里我们将OpenGL处理过的mSurfaceTexture，直接设置给camera显示。
最后我们再看下OpenGL处理的代码：

uPosHandle = GLES20.glGetAttribLocation(mProgram, "position");
aTexHandle = GLES20.glGetAttribLocation(mProgram, "inputTextureCoordinate");
mMVPMatrixHandle = GLES20.glGetUniformLocation(mProgram, "textureTransform");

mPosBuffer = convertToFloatBuffer(mPosCoordinate1)
mTexBuffer = convertToFloatBuffer(mTexCoordinateBackRight1);

GLES20.glVertexAttribPointer(uPosHandle, 2, GLES20.GL_FLOAT, false, 0, mPosBuffer)
GLES20.glVertexAttribPointer(aTexHandle, 2, GLES20.GL_FLOAT, false, 0, mTexBuffer)
// 启用顶点位置的句柄
GLES20.glEnableVertexAttribArray(uPosHandle)
GLES20.glEnableVertexAttribArray(aTexHandle)

主要是把之前传入的参数，配置OpenGL ES环境中。
最后在onDrawFrame更新画面：

   GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT or GLES20.GL_DEPTH_BUFFER_BIT)
   mSurfaceTexture.updateTexImage()
   GLES20.glUniformMatrix4fv(mMVPMatrixHandle, 1, false, mMVPMatrix, 0)
   GLES20.glDrawArrays(GLES20.GL_TRIANGLE_STRIP, 0, mPosCoordinate1.size / 2)

5.实际运行效果

看下代码运行的实际效果：

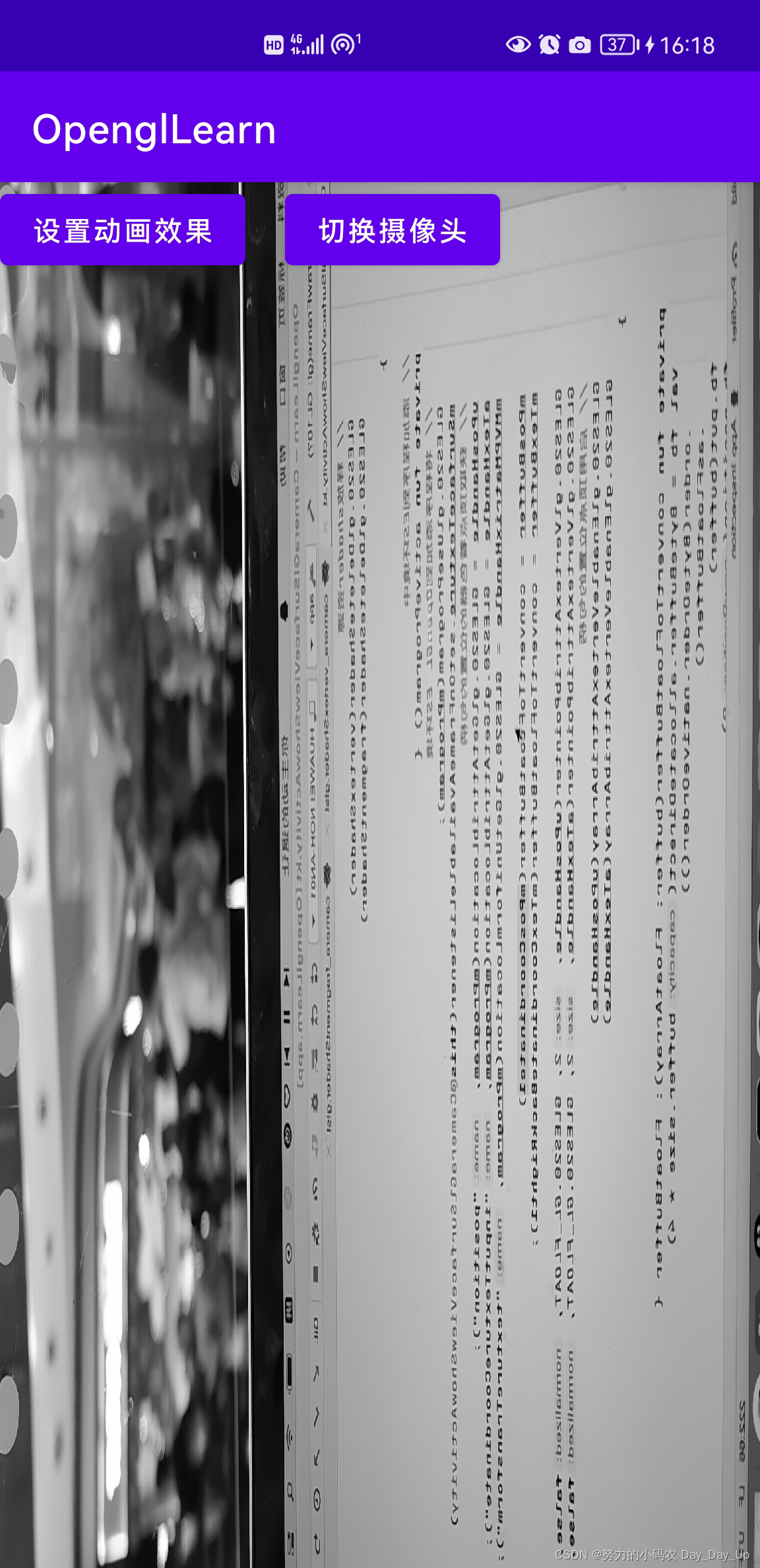

可以看到画面是颠倒的，前面我们说过OpenGL坐标系，我们试着将纹理坐标旋转90度试下，对应的坐标修改如下：

 private val mTexCoordinateBackRight1 = floatArrayOf(
         // 旋转90度
         1f,0f,
         1f,1f,
         0f,0f,
         0f,1f
)

这个坐标怎么来的呢，可以试着将纹理坐标图片旋转90度，然后按照之前的顺序，重新填入就可以了。

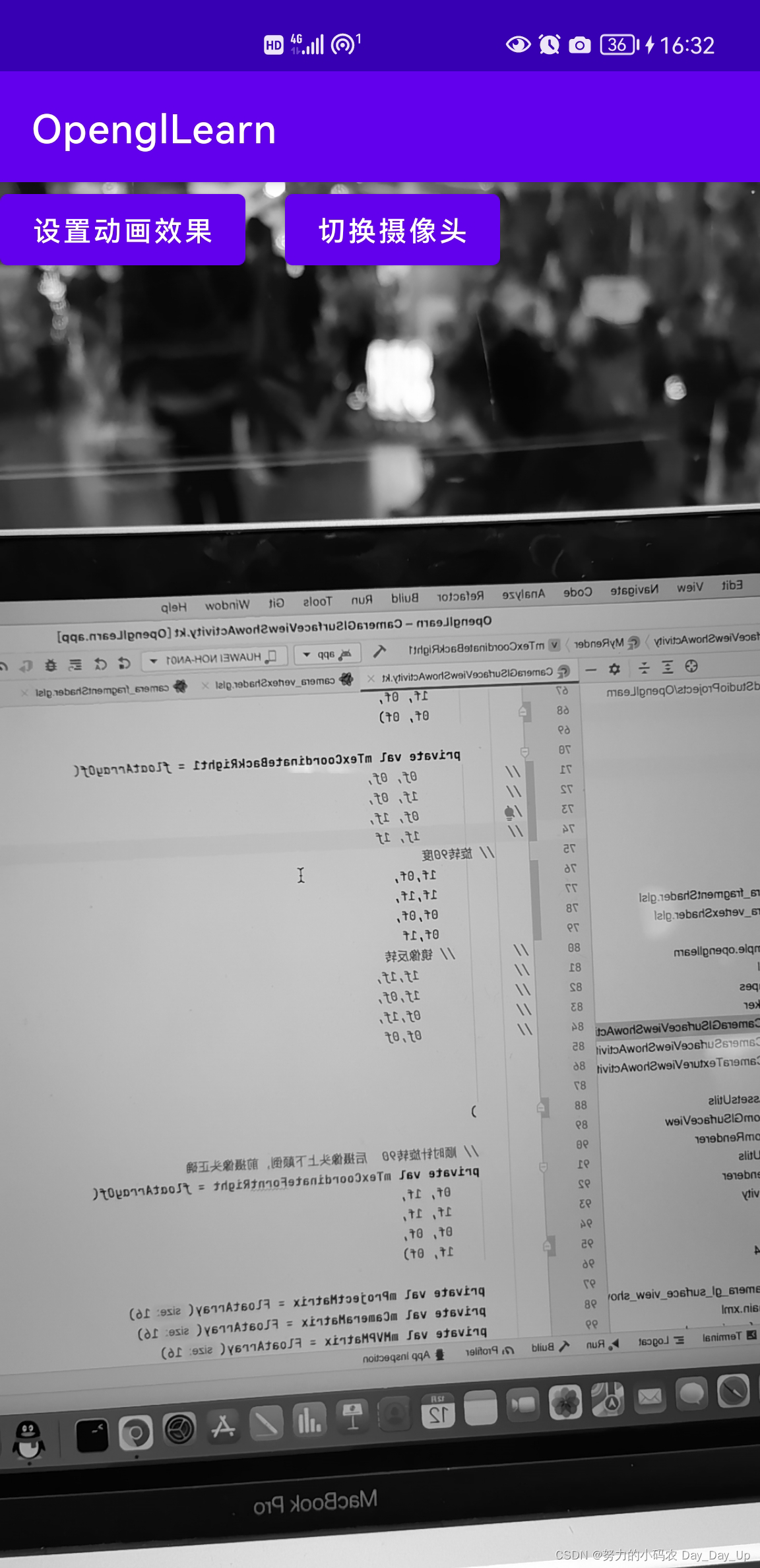

然后我们再看下效果：

我们可以看到字是对称的，根据前面的经验，我们把旋转系90度后图片，两边坐标换下不就可以了：

 private val mTexCoordinateBackRight1 = floatArrayOf(
         // 旋转90度
         1f,1f,
         1f,0f,
         0f,1f,
         0f,0f
)

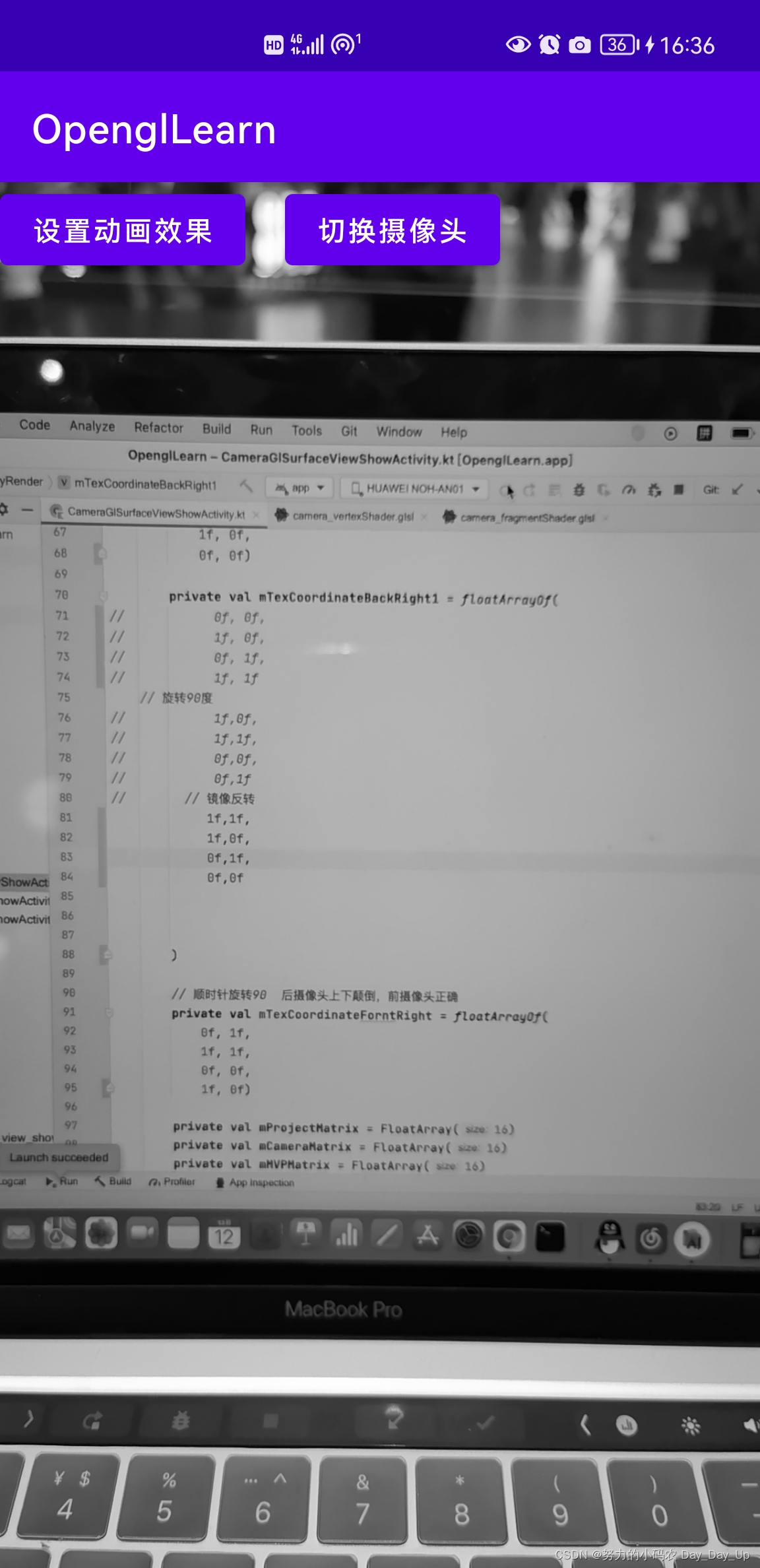

修改后看下效果：

现在看是不是正常了，其实还有一种方法，不修改坐标，直接使用矩阵的方式（顶点着色器代码里面修改），大家可以试下。

6.分屏效果

现在画面正常了，还差最后一步分屏，分屏的效果其实很简单，我们知道分屏其实就是显示两个一模一样的画面，其实主要就是显示中间那部分画面，不属于中间的那部分，我们用中间的部分重复就行。
说的可能有点绕，看代码你们就明白了，由于显示画面，我们直接修改片段着色器代码：

    vec4 tc = texture2D(videoTex, textureCoordinate);
    float color = tc.r * 0.3 + tc.g * 0.59 + tc.b * 0.11; // 这里进行的颜色变换处理,传说中的黑白滤镜
    float x = textureCoordinate.x;
        if(x < 0.5) {
            x+=0.25;
        }else {
            x-=0.25;
        }
    gl_FragColor = texture2D(videoTex, vec2(x, textureCoordinate.y));
}

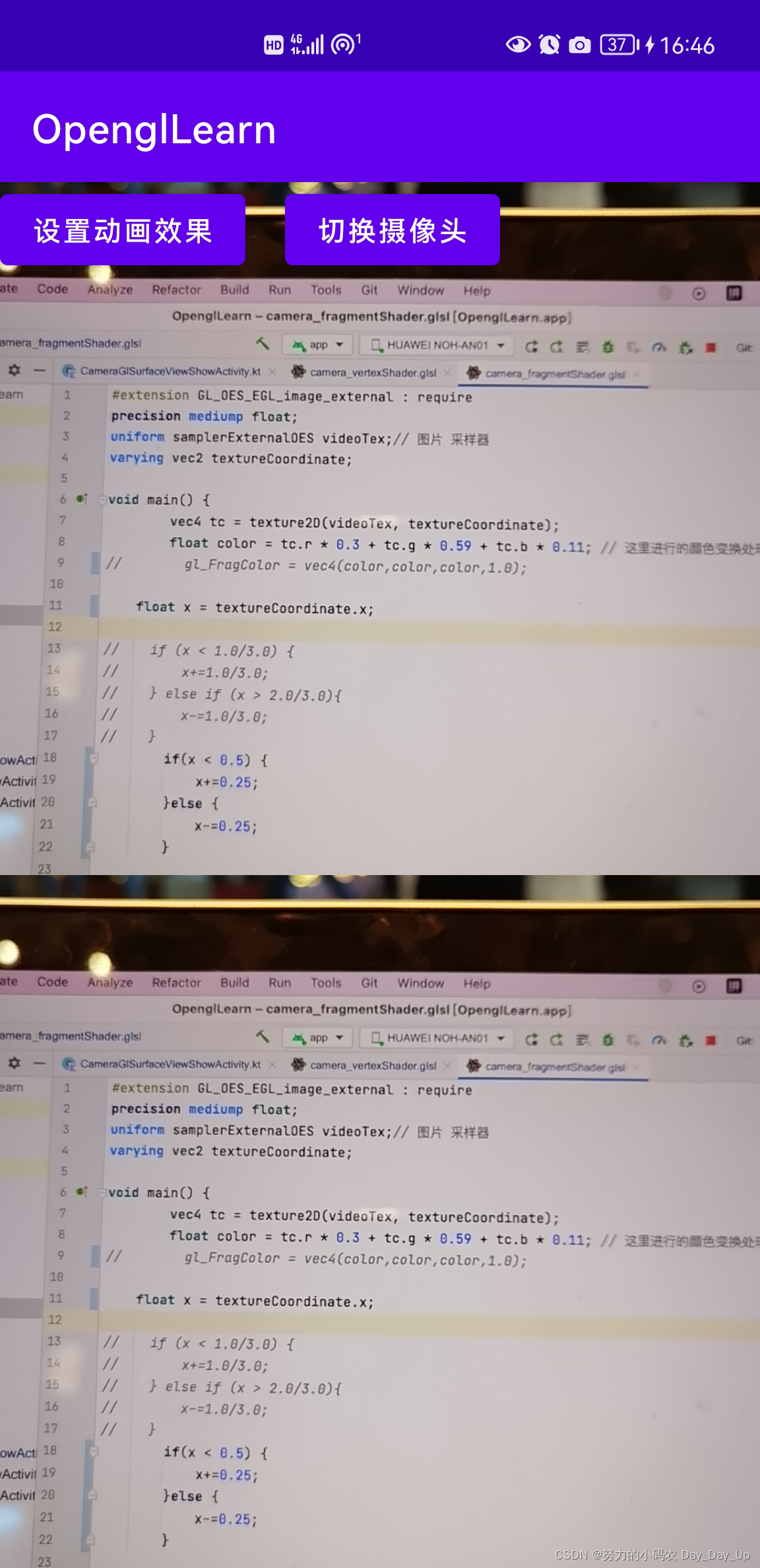

代码很简单啊，就是把x<0.5和x>0.5坐标进行变换显示中间的画面，看下效果：

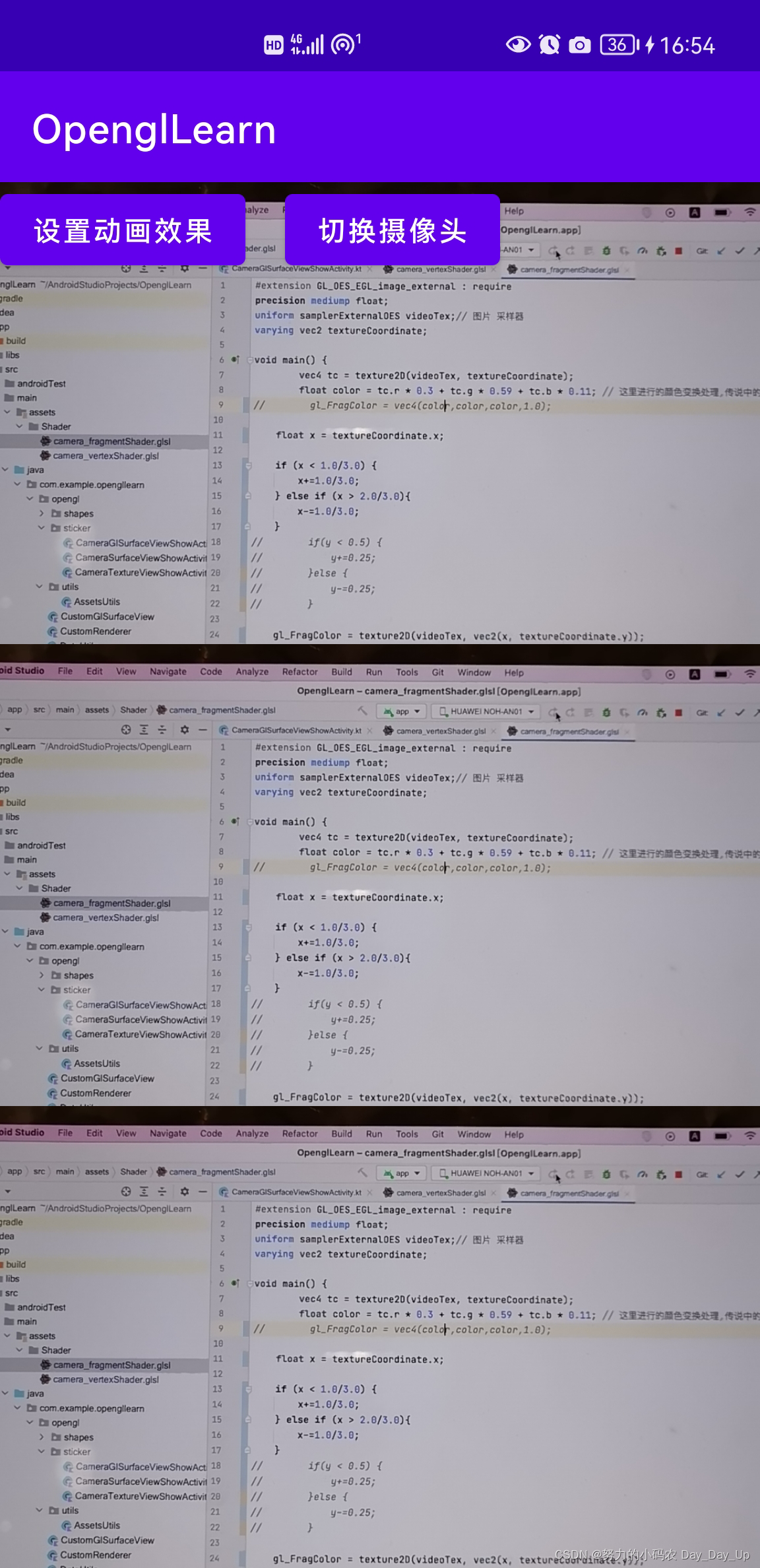

同理，三分屏呢：

   if (x < 1.0/3.0) {
       x+=1.0/3.0;
   } else if (x > 2.0/3.0){
       x-=1.0/3.0;
  }

替换之前x坐标代码就可以了，看下效果：

我们上面实现的是横屏的分屏啊，竖屏的分屏，照葫芦画瓢就行，这里我就不写了。

7.项目地址

参考例子地址：GitHub地址，觉得不错的给个🌟。

总结

至此，我们把使用OpenGL实现抖音分屏效果全部讲完了，最后做个简单的总结吧。

• 我们实现这样的效果，我们首先要知道OpenGL的基础知识，了解一些基本概念，感兴趣的可以看下上面文章，Android
  OpenGL开发学习（一）绘制简单图形，最重要的还是两个着色器。
• 其次就是要了解OpenGL坐标系，这对我们绘制形状至关重要。
• 最后，就是要了解一下编写着色器代码规则，我们甚至可以把别人的着色器代码反编译过来，自己使用。

Thanks：
Android openGl开发详解(二)——通过SurfaceView，TextureView，GlSurfaceView显示相机预览
OpenGL ES官方API

创作不易，觉得不错的话，请点赞、评论鼓励，谢谢。

下面文章预告一下，前面我们写了一些OpenGL单一效果的例子，复合效果怎么实现呢，如果期待下篇文章，敬请点赞啊。
