[移动开发]Android ConstraintLayout 详解及示例

前言

ConstraintLayout 可让您使用扁平视图层次结构（无嵌套视图组）创建复杂的大型布局。它与 RelativeLayout 相似，其中所有的视图均根据同级视图与父布局之间的关系进行布局，但其灵活性要高于 RelativeLayout，并且更易于与 Android Studio 的布局编辑器配合使用。

ConstraintLayout 的所有功能均可直接通过布局编辑器的可视化工具来使用，因为布局 API 和布局编辑器是专为彼此构建的。 因此，您完全可以使用 ConstraintLayout 通过拖放的形式（而非修改 XML）来构建布局。

一、ConstraintLayout属性讲解

先简单了解一下我们使用ConstraintLayout要用到的一些基本方位属性，如下表所示：

注意：属性的命名空间是app

二、偏斜(Bias)

在使用LinearLayout的时候，我们通常会使用Gravity来将水平或者垂直排列的控件按照权重的分配进行排列。而在ConstraintLayout中，它提供了bias属性来对控件进行权重的分配。

代码如下（示例）：

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

       <Button
        android:id="@+id/button2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginTop="8dp"
        android:layout_marginBottom="8dp"
        android:text="A"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintHorizontal_bias="0.25"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

</android.support.constraint.ConstraintLayout>

三、GONE不是真的GONE

我们在使用RelativeLayout开发时，经常会碰到这么一种逻辑，当某个数据为空的时候，该数据所绑定的控件则GONE掉。那么这样会出现这样的问题，例如有三个控件A、B、C垂直排列，B在A的下方，C在B的下方，那B隐藏（GONE）掉了之后，由于C对于A并没有依赖关系，所以会导致页面错误。这个问题ConstraintLayout给出了很好的解决方案。当在ConstraintLayout中，若一个控件隐藏（GONE）之后，它会变成一个点，因此对于把该控件作为参考控件的其它控件依然具有约束作用。

当这个控件隐藏之后，我们还可以参照这个隐藏的控件对其他控件设置边距的属性。

四、宽高比

1、View的宽高比

在ConstraintLayout中，还可以将宽定义成高的一个比例或者高定义成宽的比例。首先，需要先将宽或者高设置为0dp（即MATCH_CONSTRAINT）,既要适应约束条件。然后通过layout_constraintDimensionRatio属性设置一个比例即可。这个比例可以是“浮点数”，表示宽度和高度之间的比例；也可以是“宽度：高度”形式的比例。

代码如下（示例）：

<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
        android:layout_width="wrap_content"
        android:layout_height="0dp"
        android:text="-------------------宽高比2：1-------------------"
        app:layout_constraintDimensionRatio="2:1"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"/>
</android.support.constraint.ConstraintLayout>

这里将按钮的高度设置为宽度的一半了。如下图所示：

如果宽和高都设置为0dp（即MATCH_CONSTRAINT），那么layout_constraintDimensionRatio的值需要先加一个"W,宽度:高度"或者"H,宽度:高度"来表示约束宽度或者高度，代码如下：

<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:text="Button1"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintDimensionRatio="h,10:6"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>

</android.support.constraint.ConstraintLayout>

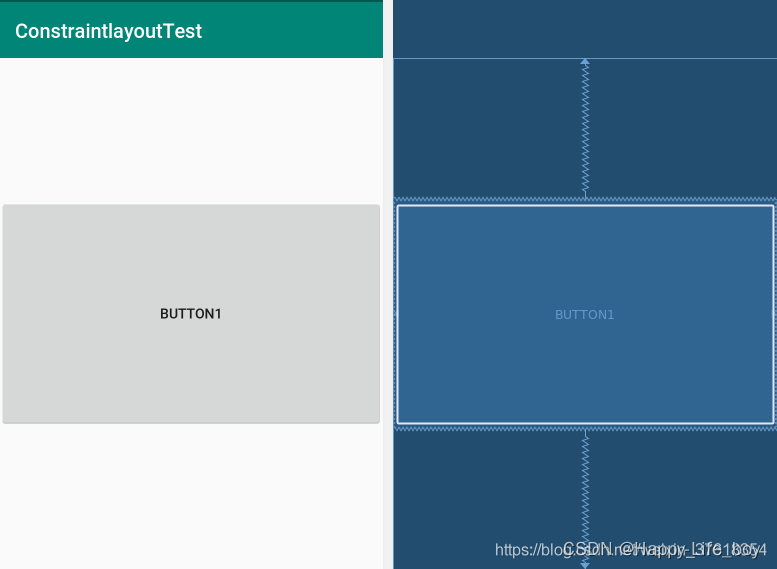

效果图如下：

2、View百分比宽高

ConstraintLayout还能使用百分比来设置view的宽高，要使用百分比宽度或高度需要设置成0dp（即MATCH_CONSTRAINT）。
然后设置如下属性即可：

app:layout_constraintWidth_default="percent" //设置宽为百分比
app:layout_constraintWidth_percent="0.3" //0到1之间的值
或
app:layout_constraintHeight_default="percent" //设置高为百分比
app:layout_constraintHeight_percent="0.3" //0到1之间的值

五、复杂布局的福星-Chain属性

Chain链时一种特殊的约束让多个chain链链接的Views能够平分剩余空间位置，在Android传统布局特征里面最相似的应该是LinearLayout中的权重比weight，但Chains链能做到的远远不止权重比weight的功能。如果要实现一个控件之间的链结构，我们可以将这些控件之间建立起互相的约束关系，并在这些关系的基础上选择创建水平方向的链还是垂直方向的链。

官方提供了一共有5种样式的链：

我们可以通过下面的方式设置：

app:layout_constraintHorizontal_chainStyle="spread|spread_inside|packed"
或者
app:layout_constraintVertical_chainStyle="spread|spread_inside|packed"

在这里需要注意的是：在Chain的第一个组件上设置chainStyle，切记 切记

1、属性参数和值

对于Chian属性的种类来说，一共两种：水平方向(Horizontal)和垂直方向(Vertical)

对于Chain属性的模式来说，一共三种：展开(spread)、内部展开(spread_inside)、包裹(packed)

2. Spread链模式

spread模式会会把空间平均分配开来，每个View占有各自的平分空间，它是Chain属性的默认模式。

在该模式下，在设置View的宽度和高度为非0dp时，展示效果如下：

当使用了这个模式的时候，我们还可以配合weight属性设置spread的权重，在设置权重的时候，我们需要将控件的width或者height设置成0dp，并设置layout_constraintHorizontal_weight或者layout_constraintVertical_weight的值：

通过权重的设置，如图：

3. Spread Inside链模式

spread inside模式是在Spread的基础上，把两边最边缘的两个View到外向父组件边缘的距离去除，然后让剩余的Views在剩余的空间内部平分空间。

在该模式下，在设置View的宽度和高度为非0dp时，展示效果如下：

4、Packed链模式

packed模式很直观，它将所有Views聚拢在一起，控件和控件之间不留间隙，并将聚拢之后的Views居中显示。

在该模式下，在设置View的宽度和高度为非0dp时，展示效果如下：

当我们使用了Packed模式了之后，我们还可以通过bias参数对聚拢在一起的Views进行位置的调整。

5、XML中设置Chain示例

设置Chain属性需要保证两个条件：

• 定义chain链的约束条件
• 在Chain的第一个组件上设置chainStyle。

<android.support.constraint.ConstraintLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <Button
        android:id="@+id/button16"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button"
        app:layout_constraintEnd_toStartOf="@+id/button17"
        app:layout_constraintVertical_chainStyle="packed"
        app:layout_constraintStart_toStartOf="parent"
        tools:layout_editor_absoluteY="39dp" />

    <Button
        android:id="@+id/button17"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button"
        app:layout_constraintEnd_toStartOf="@+id/button18"
        app:layout_constraintStart_toEndOf="@+id/button16"
        tools:layout_editor_absoluteY="39dp" />

    <Button
        android:id="@+id/button18"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Button"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@+id/button17"
        tools:layout_editor_absoluteY="39dp" />
</android.support.constraint.ConstraintLayout>

6、GuideLine的使用

GuideLine只是用在ConstraintLayout布局里面的一个工具类，用于辅助布局，类似于辅助线，可以设置android:orientation属性来确定是横向还是纵向。
重要的是Guideline是不会显示到界面上的，默认是GONE的。

创建了GuideLine之后，我们可以设置参考线的初始位置：

总结

整个ConstraintLayout的属性已讲解完毕，使用ConstraintLayout在Android中学习起来吧！
