一、Super分区是什么？
Super分区，也叫dynamic动态分区，动态分区是 Android 的用户空间分区系统，在Android R版本开始引入。
android引入了super动态分区的设计，目的是为了解决像system,vendor等分区size大小不能动态调整的问题。
例如物理分区表中配置固定size后，如果软件版本对system,vendor分区size需要频繁调整时，需要修改物理分区表和重新编译gpt表，使用起来不是很便利。

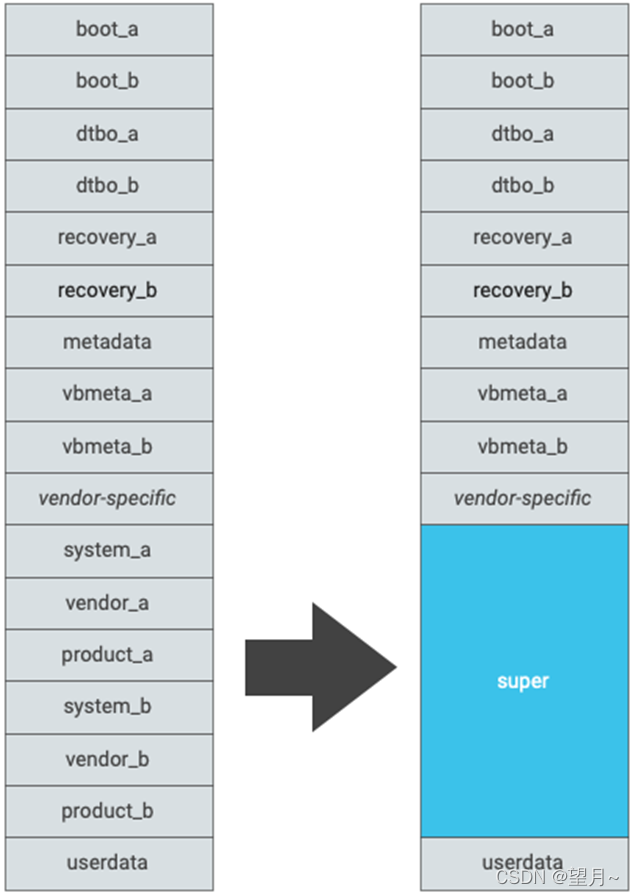

引入Super动态分区后，将system,vendor等分区一起“打包”在Super分区中，物理分区表只有super，
不再单独配置system,vendor等分区的配置，其中的子分区可以动态地调整大小。
编译的时候，会将system,vendor等分区的信息以metadata的形式记录下来，生成super.img时会根据metadata信息进行处理。
另外super分区中的子分区，也可以通过fastbootd以fastboot的方式刷入，或者使用lpunpack解压开。
采用Super分区后，AVB校验流程也会有些不同
主要不同点在新增了vbmeta_system分区，这个分区和vbemta是类似的。
Vbmeta_system分区主要目的是为了校验super分区，vbmeta_system中记录了super分区中system,vendor子分区的描述信息。
这样AVB校验流程是avb先校验vbmeta，vbmeta里面校验vbmeta_system，然后vbmeta_system里面校验system,vendor分区。
二、Super分区工作原理
动态分区是使用 Linux 内核中的 dm-linear device-mapper 模块实现的。
Linear是指将device mapper设备的线性范围 映射到另一个设备的线性范围
属于LVM逻辑卷管理。
Super 分区包含列出了 每个子分区的名称和块范围的metadata元数据。
在开机 init的fisrt stage第一阶段运行期间，会解析并验证metadata元数据，
并创建虚拟block设备来表示每个子分区，创建logical逻辑分区出来。
在init启动的第一阶段会去加载和处理，采用和以前类似的AVB校验流程，
验证通过后，super包含的几个分区全部采用hashtree类型做dm-verity验证。
在运行过程中对访问的block数据进行dm-verity安全校验。
校验通过过，分别挂载这几个逻辑子分区。
三、Super分区的配置和编译
1.分区表的配置
在vbmeta_system在A/B功能打开的情况下，请增加两个64KB大小的vbmeta_system分区，如果没有A/B，则只需要增加一个64KB的vbmeta_system分区。
而super分区则不需要A/B，大小可设置大一点也没有太大影响，多余的空间几个分区可以共享。
Board配置主要包括板卡makefile、initrc配置、fstab配置和BoardConfig的配置。其他的配置这里暂不列了。
BOARD_DYNAMIC_PARTITION_ENABLE ?= true
BOARD_BUILD_SUPER_IMAGE_BY_DEFAULT := true
PRODUCT_BUILD_SUPER_PARTITION := true
BOARD_SUPER_PARTITION_SIZE
BOARD_SUPER_PARTITION_GROUPS := test_dynamic_partitions
BOARD_TEST_DYNAMIC_PARTITIONS_PARTITION_LIST := system vendor
BOARD_JLQ_DYNAMIC_PARTITIONS_SIZE :=yoursize
BOARD_EXT4_SHARE_DUP_BLOCKS := true
2. Super镜像的编译
Super镜像的编译，主要是查看对应的python脚本如何打包和生成super.img，下面介绍一下这个镜像生成的过程。
2.1 Super镜像的编译日志
下面是android R上编译打包super.img的部分日志：
[100% 125545/125545] Target super fs image for debug: out/target/product/xxx/super.img
2021-04-15 20:48:15 - build_super_image.py - INFO : Building super image from info dict...
2021-04-15 20:48:15 - sparse_img.py - INFO : Total of 215260 4096-byte output blocks in 21 input chunks.
2021-04-15 20:48:15 - sparse_img.py - INFO : Total of 45014 4096-byte output blocks in 11 input chunks.
2021-04-15 20:48:15 - sparse_img.py - INFO : Total of 55612 4096-byte output blocks in 12 input chunks.
2021-04-15 20:48:15 - sparse_img.py - INFO : Total of 227012 4096-byte output blocks in 22 input chunks.
2021-04-15 20:48:15 - common.py - INFO : Running: "lpmake --metadata-size 65536 --super-name super --metadata-slots 3 --device super:12884901888 --group test_dynamic_partitions_a:6438256640 --group
test_dynamic_partitions_b:6438256640 --partition system_a:readonly:881704960:test_dynamic_partitions_a
--image system_a=out/target/product/xxx/system.img
--partition system_b:readonly:0:test_dynamic_partitions_b
--partition system_ext_a:readonly:184377344:test_dynamic_partitions_a --image system_ext_a=out/target/product/xxx/system_ext.img
--partition system_ext_b:readonly:0:test_dynamic_partitions_b
--partition product_a:readonly:227786752:test_dynamic_partitions_a --image product_a=out/target/product/xxx/product.img
--partition product_b:readonly:0:test_dynamic_partitions_b
--partition vendor_a:readonly:929841152:test_dynamic_partitions_a --image vendor_a=out/target/product/xxx/vendor.img
--partition vendor_b:readonly:0:test_dynamic_partitions_b
--sparse --output out/target/product/xxx/super.img“
2021-04-15 20:48:27 - common.py - INFO : lpmake I 04-15 20:48:15 22465 22465 builder.cpp:1031] [liblp]Partition system_a will resize from 0 bytes to 881704960 bytes
lpmake I 04-15 20:48:15 22465 22465 builder.cpp:1031] [liblp]Partition system_ext_a will resize from 0 bytes to 184377344 bytes
lpmake I 04-15 20:48:15 22465 22465 builder.cpp:1031] [liblp]Partition product_a will resize from 0 bytes to 227786752 bytes
lpmake I 04-15 20:48:15 22465 22465 builder.cpp:1031] [liblp]Partition vendor_a will resize from 0 bytes to 929841152 bytes
2021-04-15 20:48:27 - build_super_image.py - INFO : Done writing image out/target/product/xxx/super.img
2.2 Super镜像的生成过程
看下build/core/Makefile中处理super分区的部分
.PHONY: superimage
superimage: $(INSTALLED_SUPERIMAGE_TARGET)
ifeq (true,$(BOARD_BUILD_SUPER_IMAGE_BY_DEFAULT))
$(INSTALLED_SUPERIMAGE_TARGET): $(INSTALLED_SUPERIMAGE_DEPENDENCIES)
$(call pretty,"Target super fs image for debug: $@")
$(call build-superimage-target,$(INSTALLED_SUPERIMAGE_TARGET),\
$(call intermediates-dir-for,PACKAGING,superimage_debug)/misc_info.txt)
INSTALLED_SUPERIMAGE_TARGET := $(PRODUCT_OUT)/super.img
INSTALLED_SUPERIMAGE_DEPENDENCIES := $(LPMAKE) $(BUILD_SUPER_IMAGE) \
$(foreach p, $(BOARD_SUPER_PARTITION_PARTITION_LIST),
$(INSTALLED_$(call to-upper,$(p))IMAGE_TARGET))
INTERNAL_OTATOOLS_MODULES := \
build_super_image \
lpmake \
build_super_image对应的是build\tools\releasetools\build_super_image.py
lpmake是host工具，在android/out/host/linux-x86/bin/lpmake
misc_info.txt两个，一个是obj中的，一个是out中的
另外可用lpunpack工具进行解压super.img，可以查看到各个子img镜像
这个工具默认没有编译，源码在system/extras/partition_tools/
重点看一下misc_info.txt中如下打印，和BoardConfig中配置是相对应的。
use_dynamic_partitions=true
lpmake=lpmake
build_super_partition=true
super_metadata_device=super
super_block_devices=super
super_super_device_size=12884901888
dynamic_partition_list= system vendor
super_partition_groups=test_dynamic_partitions
super_test_dynamic_partitions_group_size=6438256640
super_test_dynamic_partitions_partition_list= system vendor
super_partition_size=12884901888
四、Super分区在AVB中的校验
总体上和非super分区的校验差不多，差异点在于校验的分区多了一个vbmeta_system，
且需要创建逻辑分区，需要从fstab的avb_keys中获取hash tree的key等。
bool FirstStageMount::CreateLogicalPartitions() {
if (!IsDmLinearEnabled()) {
return true;
}
…
auto metadata = android::fs_mgr::ReadCurrentMetadata(super_path_);
if (!InitDmLinearBackingDevices(*metadata.get())) {
return false;
}
return android::fs_mgr::CreateLogicalPartitions(*metadata.get(), super_path_);
}
bool FirstStageMountVBootV2::SetUpDmVerity(FstabEntry* fstab_entry) {
AvbHashtreeResult hashtree_result;
if (!fstab_entry->avb_keys.empty()) {
if (!InitAvbHandle()) return false;
if (avb_handle_->status() == AvbHandleStatus::kHashtreeDisabled ||
avb_handle_->status() == AvbHandleStatus::kVerificationDisabled) {
return true; // Returns true to mount the partition directly.
} else {
hashtree_result = avb_standalone_handle->SetUpAvbHashtree(
fstab_entry, false);
}
} else if (fstab_entry->fs_mgr_flags.avb) {
if (!InitAvbHandle()) return false;
hashtree_result = avb_handle_->SetUpAvbHashtree(fstab_entry, false);
} else {
return true; // No need AVB, returns true to mount the partition directly.
}
}
以上就是我理解的Super动态分区的全部内容，欢迎大家留言学习讨论。
