[移动开发]UiAutomator2+Pytest+Allure+PO模型实现Android自动化测试

Uiautomator2介绍

uiautomator2 是一个可以使用Python对Android设备进行UI自动化的库。其底层基于Google uiautomator，Google提供的uiautomator库可以获取屏幕上任意一个APP的任意一个控件属性，并对其进行任意操作

环境搭建

1. 安装JDK，请参考此文章

2. 安装Android SDK，构建工具版本需大于24，下载并安装工具包时请注意版本，SDK配置请参考此文章

3. 安装uiautomator2

   pip install uiautomator2	# 安装uiautomator2
   uiautomator2 version		# 查看版本
   uiautomator2 --help			# 查看帮助


4. 安装查看器，用于元素定位辅助

   pip install weditor	# 安装weditor
   weditor -v			# 查看版本
   weditor --help		# 查看帮助


   启动查看器，在命令行输入weditor，或者创建weditor桌面快捷键weditor --shortcut，通过桌面图标运行程序

连接设备

首次连接设备会安装【ATX】和【com.github.uiautomator.test】两个软件

1. 手机开启【开发者模式】，打开【USB调试模式】数据线连接手机，选择【传输文件】

2. 通过cmd进入命令行页面，通过adb devices查看设备是否连接成功，adb相关命令请查看此文章

3. 设备连接成功后打开查看器，在查看器页面点击【Connect】，出现绿色树叶表示连接成功，左侧会出现手机投屏(手机亮屏状态)


4. 通过Python脚本连接手机:

   import uiautomator2 as u2	# 导入uiautomator2库并重命名为u2
   driver = u2.connect()		# 连接手机，若电脑只连接了一部手机，则不需要设备信息
   print(driver.info)			# 打印设备信息


   输入如下系统信息，说明连接手机成功，就可以开始使用uiautomator2库啦

   {'currentPackageName': 'com.oppo.launcher', 'displayHeight': 2297, 'displayRotation': 0, 'displaySizeDpX': 360, 'displaySizeDpY': 800, 'displayWidth': 1080, 'productName': 'OnePlus9R_CH', 'screenOn': True, 'sdkInt': 30, 'naturalOrientation': True}


   driver = u2.connect("48fd6742")	# 若电脑连接了多部手机，则需要添加设备序列号


常用操作

driver = u2.connect("48fd6742")	# 连接设备
driver.screen_on()  # 点亮屏幕
driver.screen_off() # 熄屏
driver.unlock() 	# 解锁，真机测试发现密码输入页面无法定位，部分APP也有无法同步登录页面导致不能定位的情况
print(driver.app_info("com.sankuai.meituan"))   # 获取指定APP的信息
print(driver.app_list_running())# 列出所有正在运行的APP
print(driver.app_current()) 	# 获取当前打开的APP信息
print(driver.window_size()) 	# 获取屏幕大小
print(driver.device_info)   	# 获取详细的设备信息
print(driver.serial)	    	# 获取设备序列号
print(driver.wlan_ip)   		# 获取设备IP地址
driver.press("back")			# 点击返回键
driver.open_notification()  	# 打开通知栏消息页，关闭通知栏用滑屏操作
driver.open_quick_settings()    # 打开通知栏中的快速设置
driver.info.get("screen_on")	# 获取当前屏幕是否为亮起状态
driver.swipe(552,2066,552,700)  # 按绝对坐标滑动屏幕，默认滑动时长0.5s
driver.swipe_ext("up",scale=0.5)# 按方向滑动屏幕，设置滑动距离为屏幕宽度的50%，默认是90%
driver.open_url("https://www.baidu.com") # 直接调用默认浏览器并访问指定网站
driver(description="信息").click()  		# 单击短信APP
driver.double_click(0.375, 0.496)		 # 双击指定的相对坐标
driver(description="信息").long_click(1) 	# 长按短信APP,默认长按0.5s
driver(description="短信").send_keys("12")# 定位元素并输入文本
driver(description="短信").set_text("A12")# 也是定位元素并输入文本
driver(description="短信").clear_text()	# 清空输入的信息
driver(resourceId="com.sankuai.meituan:id/passport_mobile_phone").get_text()	# 获取文本内容
driver(text="美团").drag_to(0.375, 0.375,duration=1) # 将美团APP拖动到指定地点，持续时间1s，默认0.5s
driver.screenshot(r"D:\Download\test.png")			# 保存截屏到指定位置
driver.push(r"C:\Download\test.png","/sdcard/")		# 将截图推送到手机中
driver.pull("/sdcard/rider.txt","rider.txt")		# 将手机中的文件传送到电脑
driver.app_icon("com.sankuai.meituan").save(r"D:\Download\icon.png") # 获取APP图标并保存到指定位置
driver.app_start("com.sankuai.meituan",stop=True)	# 指定包名启动APP，启动前先结束应用运行状态
driver.implicitly_wait(10)  # 原生操作，隐式等待，全局有效
driver(description="天天领红包").exists()		   # 判断元素是否出现，真返回True，否返回False
driver(description="电影/演出").wait(timeout=5)		# 等待元素出现，超时时间为5s
driver(description="跑腿").wait_gone(timeout=5)	 # 等待元素消失，超时时间为5s
driver.app_wait("com.sankuai.meituan"，timeout=30,front=True)		# 等待程序开始前台运行，默认超时时间20s
driver.wait_activity("com.meituan.mmp.lib.mp.MPActivity0",timeout=5) # 等待活动页加载完成，默认超时时间10s
driver.app_install(r"D:\Download\meituan.apk")	# 使用本地安装包安装
driver.app_install("http://www.meituan.com/mobile/download/meituan/android/meituan?from=new") # 在线下载安装
driver.app_uninstall("com.sankuai.meituan")		# 卸载APP
driver.app_stop("com.sankuai.meituan")			# 关闭APP

元素定位

所选元素的属性都可以用来定位，目的是通过这些属性获取唯一的定位元素，属性可以组合定位，常用的定位如下

driver(text="运动健康")			# 通过文本定位
driver(description="我的")	 # 通过描述定位
driver.xpath('//*[@text="今日特价"]')				 # 通过Xpath定位
driver(className="android.widget.ImageView")		# 通过className定位
driver(resourceId="com.sankuai.meituan:id/button")	# 通过ID定位
driver(resourceId="com.android.systemui:id/tile_label", text="省电模式")	# 通过组合定位

还可以根据层次结构中的节点进行定位，如下

# 在android.widget.GridLayout的兄弟节点中找className=android.view.View的元素
driver(className="android.widget.GridLayout").sibling(className="android.view.View")
# 在android.widget.GridLayout的子节点中找第4个className=android.view.View的元素
driver(className="android.widget.GridLayout").child_by_instance(3,className="android.view.View")
# 在android.widget.LinearLayout的子节点中找className=android.widget.TextView且文本为“骑车”的元素，allow_scroll_search=True表示允许滑动屏幕进行查找
driver(className="android.widget.LinearLayout")\
    .child_by_text("骑车",allow_scroll_search=True,className="android.widget.TextView")
# 在android.widget.FrameLayout的子节点中找className=android.view.ViewGroup且描述为“评论插图”的元素
driver(className="android.widget.FrameLayout")\
    .child_by_description("评论插图",allow_scroll_search=True,className="android.view.ViewGroup")
# 通过方向(up/down/left/right)定位元素，如下：定位并点击网易云音乐APP右边的APP
driver(text="网易云音乐").right(className="android.widget.TextView").click()

断言

使用assert判断实际结果是否与预期结果一致

# 获取登录失败的提示信息
text = driver(resourceId="com.sankuai.meituan:id/passport_account_tips").get_text()
# 判断提示是否正确
assert text == "账号或密码错误，请重新输入"
# 因登录成功后才会出现成长值，所以通过查看成长值的元素是否存在来判断是否登录成功
assert driver(resourceId="com.sankuai.meituan:id/grouth_tv").exists

对于没有焦点的，显示时间有限的提示框，使用toast进行断言

tips = driver.toast.get_message()	 # 获取错误提示信息
assert "用户名或密码错误" in tips		# 判断获取的信息中是否有"用户名或密码错误"

案例演示

示例一：设置图形验证码并解锁，真机未能实现，无法进入解锁界面，可能是权限问题，用模拟器执行成功

import time
import uiautomator2 as u2

driver = u2.connect()  # 连接设备
driver(text="设置").click()  # 点击设置APP
# ↓使用节点方式定位元素
driver(className="android.widget.LinearLayout").child_by_text("安全", allow_scroll_search=True,className="android.widget.TextView").click()
driver(resourceId="android:id/title", text="屏幕锁定").click()  # 使用ID方式定位元素
# ↓使用xpath方式定位元素
driver.xpath('//*[@resource-id="com.android.settings:id/list"]/android.widget.LinearLayout[3]/android.widget.RelativeLayout[1]').click()
driver.swipe_points([(0.223, 0.658), (0.5, 0.832), (0.5, 0.652), (0.78, 0.487)], 0.2)  # 多点滑动，设置图形密码
driver(resourceId="com.android.settings:id/footerRightButton").click()  # 点击【继续】
driver.swipe_points([(0.223, 0.658), (0.5, 0.832), (0.5, 0.652), (0.78, 0.487)], 0.2)
driver(resourceId="com.android.settings:id/footerRightButton").click()  # 点击【确定】
driver(resourceId="com.android.settings:id/redaction_done_button").click()  # 点击【完成】
driver.press("power")  # 点击电源键
time.sleep(3)  # 操作太快只会熄灭点亮屏幕，所以等待3秒，让设备上锁
driver.unlock()  # 解锁操作
driver.swipe_points([(0.273, 0.728), (0.5, 0.867), (0.5, 0.728), (0.719, 0.591)], 0.2)  # 绘制图形密码
assert driver(text="安全").exists # 判断是否返回到安全页面

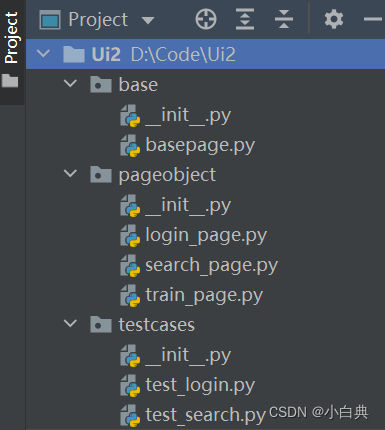

示例二：以美团APP为例，测试登录、查看订单、搜索商品相关操作，因存在大量定位元素操作，不使用框架就不便于维护，所以使用Pytest+Allure及PO模型实现此操作，结构如下图所示：

以登录为例，首先创建基类basepage.py文件，封装一些公共方法，比如：定位、点击、输入、清除、获取文本信息、断言等

import re

class BasePage():  # 构造函数
    def __init__(self, driver):
        self.driver = driver

    def click(self, element):  # 点击
        if str(element).startswith("com"):  # 若开头是com则使用ID定位
            self.driver(resourceId=element).click()  # 点击定位元素
        elif re.findall("//", str(element)):  # 若//开头则使用正则表达式匹配后用xpath定位
            self.driver.xpath(element).click()  # 点击定位元素
        else:  # 若以上两种情况都不是，则使用描述定位
            self.driver(description=element).click()  # 点击定位元素

    def click_text(self, element):  # 点击，根据文本定位
        self.driver(text=element).click()  # 点击定位元素

    def clear(self, element):	# 清空输入框中的内容
        if str(element).startswith("com"):  # 若开头是com则使用ID定位
            self.driver(resourceId=element).clear_text()  # 清除文本
        elif re.findall("//", str(element)):  # 若//开头则使用正则表达式匹配后用xpath定位
            self.driver.xpath(element).clear_text()  # 清除文本
        else:  # 若以上两种情况都不是，则使用描述定位
            self.driver(description=element).clear_text()  # 清除文本

    def find_elements(self, element, timeout=5):  # 找元素
        is_exited = False
        try:
            while timeout > 0:
                xml = self.driver.dump_hierarchy()  # 获取网页层次结构
                if re.findall(element, xml):
                    is_exited = True
                    break
                else:
                    timeout -= 1
        except:
            print("元素未找到!")
        finally:
            return is_exited

    def assert_exited(self, element):  # 断言元素是否存在
        assert self.find_elements(element) == True, "断言失败，{}元素不存在!".format(element)

然后创建封装相应页面操作的方法，比如登录操作，创建login_page.py文件，此层主要是封装操作流程

from base.basepage import BasePage	# 导入基类中封装的方法
import allure	# 导入allure

class LoginPage(BasePage):
    # 元素定位，元素位置信息
    agreement = "com.sankuai.meituan:id/permission_agree_btn"
    get_loc_info = "com.android.permissioncontroller:id/permission_allow_foreground_only_button"
    get_pho_perm = "com.android.permissioncontroller:id/permission_deny_button"
    notice = "暂不"
    login_in_now = "com.sankuai.meituan:id/button"
    pwd_login = "com.sankuai.meituan:id/user_password_login"
    username = "com.sankuai.meituan:id/passport_mobile_phone"
    password = "com.sankuai.meituan:id/edit_password"
    tick = "com.sankuai.meituan:id/passport_account_checkbox"
    click_login = "com.sankuai.meituan:id/login_button"
    mine = "我的"
    growth = "com.sankuai.meituan:id/grouth_tv"

    # 行为，页面操作
    @allure.story('测试美团APP')
    @allure.title("APP登录")
    def login(self,user,pwd):			# 登录流程，以首次运行APP为例
        self.click(self.agreement)		# 同意使用APP协议
        self.click(self.get_loc_info)	# 获取位置信息，选择【使用时允许】
        self.click(self.get_pho_perm)	# 获取电话权限，选择【拒绝】
        self.click_text(self.notice)	# 是否开启消息通知，选择【暂不】
        self.click(self.login_in_now)	# 点击首页的【马上登录】
        self.click(self.pwd_login)		# 登录方式选择【密码登录】
        self.input(self.username,user)	# 输入用户名
        self.input(self.password,pwd)	# 输入密码
        self.click(self.tick)			# 勾选同意用户协议
        self.click(self.click_login)	# 点击【登录】
        self.click(self.mine)			# 点击【我的】
        self.assert_exited(self.growth) # 断言，因登录成功才显示成长值，故以此元素是否出现判断是否登录成功
        self.click(self.homepage)		# 切到首页

最后传参并执行用例操作，因用Pytest框架，所以此文件注意格式，文件名需以test开头，创建test_login.py文件

import uiautomator2 as u2
import pytest
from pageobject.login_page import LoginPage	# 导入上一步操作流程中的类

# 连接手机并启动APP进行登录
class TestLogin:	# 类以Test开头
    def test_login(self):   # 方法以test_或_test开头
        driver = u2.connect("48fd6742")
        driver.app_start("com.sankuai.meituan", stop=True)
        login_page = LoginPage(driver=driver)
        login_page.login("16666666666","123456abc")

至此登录操作就算完成，执行测试就可以啦！

搜索操作也是相同的操作，把公共方法直接写入到基类文件中，操作流程单独创建search_page.py文件

from base.basepage import BasePage	# 导入基类，直接调用公共方法
import allure

class SearchPage(BasePage):
    # 元素定位信息
    inputfield = "com.sankuai.meituan:id/search_edit_flipper_container"
    clicksearch = "com.sankuai.meituan:id/search"
    inputvalue = "com.sankuai.meituan:id/search_edit"
    back = "com.sankuai.meituan:id/back"

    allure.title("搜索")
    def search(self,value):					# 搜索操作流程
        self.click(self.inputfield)			# 点击搜索框
        self.clear(self.inputvalue)			# 每次搜索前线清空搜索框
        self.input(self.inputvalue,value)	# 定位输入框并输入关键字
        self.click(self.clicksearch)		# 点击【搜索】按钮
        self.click(self.back)				# 返回到上一级
        self.click(self.back)				# 返回到首页

创建传参及执行搜索操作的文件test_search.py

import uiautomator2 as u2
import pytest
from pageobject.search_page import SearchPage	# 导入上一步操作流程中的类

class TestSearch:
    keyword = ["奶茶","桌球","景点"]
    @pytest.mark.parametrize("value",keyword)	# 使用pytest参数化，搜索三个关键字
    def test_search(self,value):
        driver = u2.connect("48fd6742")
        driver.app_start("com.sankuai.meituan")
        search_page = SearchPage(driver=driver)
        search_page.search(value)

使用allure执行测试并生成报告

pytest --alluredir=./result testcases # 执行testcases文件下所有测试用例，并将中间结果生成到result目录中
allure serve ./result	# 生成最终报告

关于Pytest、Allure的使用请查看此文章

关于PO模型请查看此文章
