本文将涉及到Activity、PhoneWindow、DecorView、LayoutInflater的相关源码分析。
下面从Activity onCreate 中的 setContentView开始
@Override
protected void onCreate(@Nullable Bundle savedInstanceState) {
super.onCreate(savedInstanceState);
setContentView(R.layout.activity_main);
}进入Activity的setContentView方法
/**
* Set the activity content from a layout resource. The resource will be
* inflated, adding all top-level views to the activity.
*
* @param layoutResID Resource ID to be inflated.
*
* @see #setContentView(android.view.View)
* @see #setContentView(android.view.View, android.view.ViewGroup.LayoutParams)
*/
public void setContentView(@LayoutRes int layoutResID) {
getWindow().setContentView(layoutResID);
initWindowDecorActionBar();
}如果你的Activity继承自AppCompatActivity，则是这样
@Override
public void setContentView(@LayoutRes int layoutResID) {
initViewTreeOwners();
getDelegate().setContentView(layoutResID);
}二者虽然源码看起来不一样，但核心流程是一样的，都是先把DecorView准备好，在把我们的布局给加载进来，所以这里只以Activity为例进行分析。

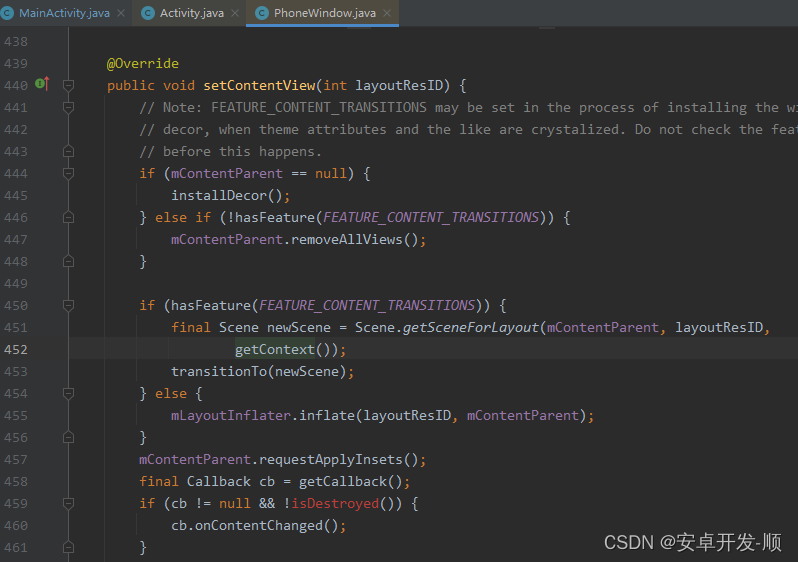

我们跟进到getWindow().setContentView(layoutResID) 里面，getWindow得到的是Window的子类PhoneWindow，所以具体实现要看PhoneWindow里面的setContentView方法
444行 的mContentParent就是用来承载我们写的布局的view，mContentParent的父布局则是DecorView，这里先上一张图把层次结构先明确一下
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
图中的FrameLayout（R.id.content） 就是这里的mContentParent，整个页面首次展现时mContentParent必然是空的，所以会执行445行 installDecor()，通过方法名就可以知道，这是要把DecorView给准备好。
?2683行只是把DecorView给new出来
DecorView继承自FrameLayout
DecorView具体长什么样子，还要继续看PhoneWindow的2693行
mContentParent = generateLayout(mDecor); 进入到generateLayout方法
protected ViewGroup generateLayout(DecorView decor) {
// Apply data from current theme.
//...省略一堆window样式判断、悬浮、透明、actionbar等等
// 下面是关键代码，为DecorView挑选合适的布局layoutResource的最终赋值就决定了DecorView长什么样子
int layoutResource;
int features = getLocalFeatures();
// System.out.println("Features: 0x" + Integer.toHexString(features));
if ((features & ((1 << FEATURE_LEFT_ICON) | (1 << FEATURE_RIGHT_ICON))) != 0) {
if (mIsFloating) {
TypedValue res = new TypedValue();
getContext().getTheme().resolveAttribute(
R.attr.dialogTitleIconsDecorLayout, res, true);
layoutResource = res.resourceId;
} else {
layoutResource = R.layout.screen_title_icons;
}
// XXX Remove this once action bar supports these features.
removeFeature(FEATURE_ACTION_BAR);
// System.out.println("Title Icons!");
} else if ((features & ((1 << FEATURE_PROGRESS) | (1 << FEATURE_INDETERMINATE_PROGRESS))) != 0
&& (features & (1 << FEATURE_ACTION_BAR)) == 0) {
// Special case for a window with only a progress bar (and title).
// XXX Need to have a no-title version of embedded windows.
layoutResource = R.layout.screen_progress;
// System.out.println("Progress!");
} else if ((features & (1 << FEATURE_CUSTOM_TITLE)) != 0) {
// Special case for a window with a custom title.
// If the window is floating, we need a dialog layout
if (mIsFloating) {
TypedValue res = new TypedValue();
getContext().getTheme().resolveAttribute(
R.attr.dialogCustomTitleDecorLayout, res, true);
layoutResource = res.resourceId;
} else {
layoutResource = R.layout.screen_custom_title;
}
// XXX Remove this once action bar supports these features.
removeFeature(FEATURE_ACTION_BAR);
} else if ((features & (1 << FEATURE_NO_TITLE)) == 0) {
// If no other features and not embedded, only need a title.
// If the window is floating, we need a dialog layout
if (mIsFloating) {
TypedValue res = new TypedValue();
getContext().getTheme().resolveAttribute(
R.attr.dialogTitleDecorLayout, res, true);
layoutResource = res.resourceId;
} else if ((features & (1 << FEATURE_ACTION_BAR)) != 0) {
layoutResource = a.getResourceId(
R.styleable.Window_windowActionBarFullscreenDecorLayout,
R.layout.screen_action_bar);
} else {
layoutResource = R.layout.screen_title;
}
// System.out.println("Title!");
} else if ((features & (1 << FEATURE_ACTION_MODE_OVERLAY)) != 0) {
layoutResource = R.layout.screen_simple_overlay_action_mode;
} else {
// Embedded, so no decoration is needed.
layoutResource = R.layout.screen_simple;
// System.out.println("Simple!");
}
mDecor.startChanging();
//选中以后就把这个布局通过LayoutInflater 加载给DecorView
mDecor.onResourcesLoaded(mLayoutInflater, layoutResource);

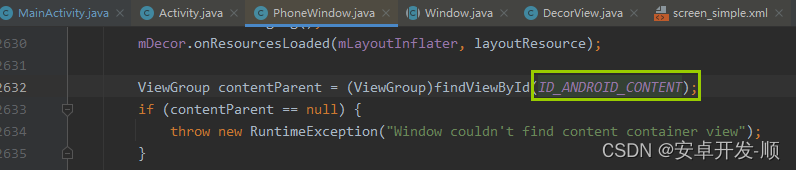

//这个 ID_ANDROID_CONTENT就是R.id.content，
//这个id在哪个布局文件里定义的呢？就在layoutResource对应的布局里面，我们可以随便打开一个布局看下，比如screen_simple.xml，（上面提到的这些布局在android.jar --- res ---layout 中可以找到以screen_开头）
//通过findViewById 得到的contentParent 就是上面的mContentParent啊， 看到了吧它就是DecorView布局中的一部分。
ViewGroup contentParent = (ViewGroup)findViewById(ID_ANDROID_CONTENT);
if (contentParent == null) {
throw new RuntimeException("Window couldn't find content container view");
}
mDecor.finishChanging();
//返回此布局
return contentParent;
}此方法干了两件事：
（1）为DecorView找到一个合适的布局

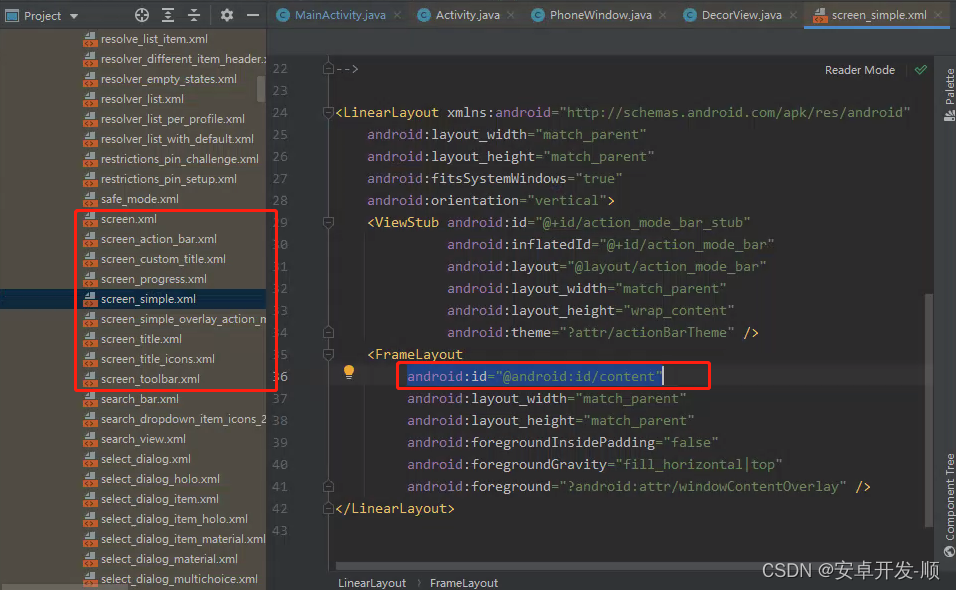

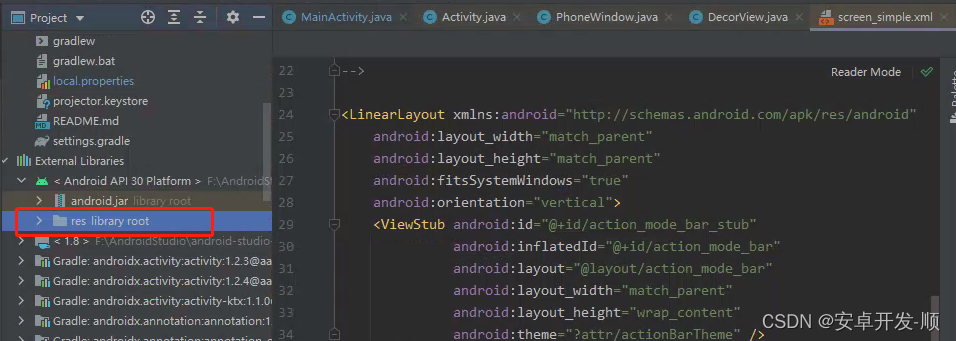

这些布局文件在android.jar --- res ---layout里面，在AS中和android.jar并列的res文件夹下就可以看到布局源码，我们随便看一个screen_simple.xml
?这些screen_开头的布局都是DecorView对应的布局，系统会根据各种样式、相关设置来选择对应的布局，每一个布局里面都会有一个FrameLayout，其id是@android:id/cotent,
（2）从DecorView对应的布局文件中通过findViewById找出mContentParent
?到这里DecorView就准备好了，接下来该把我们写的布局加载进来了
?456行稍微说明一下，这个是针对设置了场景转换属性去做的一些动画效果，最终还是会用过LayoutInflater的inflate方法来加载布局，这里不跟进去了，我们下面进入到LayoutInflater部分的分析，进入inflate方法：
/**
* Inflate a new view hierarchy from the specified xml resource. Throws
* {@link InflateException} if there is an error.
*
* @param resource ID for an XML layout resource to load (e.g.,
* <code>R.layout.main_page</code>)
* @param root Optional view to be the parent of the generated hierarchy.
* @return The root View of the inflated hierarchy. If root was supplied,
* this is the root View; otherwise it is the root of the inflated
* XML file.
*/
public View inflate(@LayoutRes int resource, @Nullable ViewGroup root) {
return inflate(resource, root, root != null);
}调用了 inflate(resource, root, root != null);方法
532行是系统做的优化，预编译，最终还是通过XmlPull解析来解析，这个解析布局文件的过程不是本文分析的重点，这里不展开去看。
下面来重点说下此方法的三个参数和返回值：resource、root、attachToRoot
第一个参数：resource是我们传入的布局文件，这个没啥好说的
第二个参数root和第三个参数attachToRoot，这两个参数要配合来使用，有这几种情况
（1）root == null ：? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 此时无论attachToRoot是否为true都不在重要，这种情况会把resource解析成view并返回，不给view设置任何LayoutParams(这意味着我们在根布局设置的一系列宽、高、padding、margin等等属性都是无效的，压根不会用)
（2）root !=null 并且 attachToRoot 是 true
这种场景正是我们setContentView使用的场景，这种场景多是系统内部在使用，此时会给解析出来的View设置LayouParams并且把view添加到root中，最后返回root。
（3）root != null 并且?attachToRoot 是 false
这种场景会给解析出来的View设置LayouParams并且不把view添加到root中，最后返回该view。
以上就是三种情况的分析，所以如果我们如果仅仅想把布局加载成view的话，不传root即可，但是还想要跟布局上设置的属性的话就传root，把attachToRoot设置为false即可。
下面从源码中去找到这三种情况：
先进入到538行 return inflate(parser, root, attachToRoot);
public View inflate(XmlPullParser parser, @Nullable ViewGroup root, boolean attachToRoot) {
synchronized (mConstructorArgs) {
//...省略若干
//得到xml转换后的attrs
final AttributeSet attrs = Xml.asAttributeSet(parser);
// 返回结果result 默认是root
View result = root;
try {
//...省略若干
if (TAG_MERGE.equals(name)) {
//...处理merge的情况
} else {
//这个temp就是根据我们的布局创建出来的view
final View temp = createViewFromTag(root, name, inflaterContext, attrs);
ViewGroup.LayoutParams params = null;
if (root != null) {
// 为temp创建 params 条件是root != null
params = root.generateLayoutParams(attrs);
if (!attachToRoot) {
//这里就是第三中情况 root!=null 并且 attachToRoot为false
temp.setLayoutParams(params);
}
}
// Inflate all children under temp against its context.
rInflateChildren(parser, temp, attrs, true);
//这是第二种情况 就是我们setContentView要执行的代码
if (root != null && attachToRoot) {
root.addView(temp, params);
}
//这种情况就返回temp 就是view自身
//第一种情况 属于这种
if (root == null || !attachToRoot) {
result = temp;
}
}
} catch (XmlPullParserException e) {
//...省略若干
} catch (Exception e) {
//...省略若干
} finally {
//...省略若干
}
return result;
}
}三种情况都写在上面源码的注释里了。
最后总结下整个分析流程：
Activity:setContentView --- >
PhoneWindow:setContentView --- >
PhoneWindow:installDecor --- >? 准备DecorView
PhoneWindow:installDecor:generateDecor --- > new 出DecorView
PhoneWindow:installDecor:generateLayout --- > 为DecorView准备布局，然后通过findViewById从对应布局中找出?mContentParent
PhoneWindow:setContentView：461行进行inflate --- >
LayoutInflater:inflate(int resuource,ViewGroup root) --- >
LayoutInflater:inflate(int resuource,ViewGroup root,boolean attachToRoot) --- > 加载布局的过程
彩蛋：

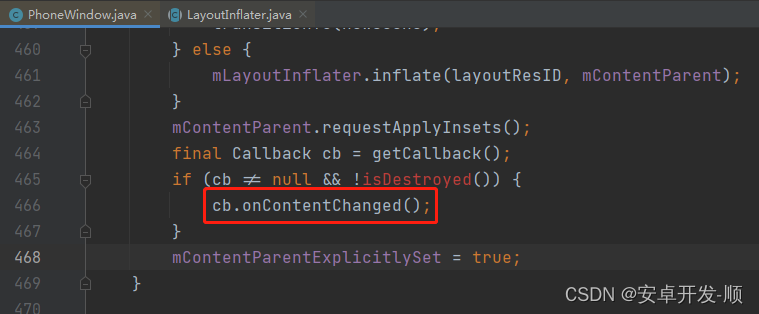

布局加载完后会通过getCallback得到一个cb，然后回调其onContentChanged（）方法，这个callback就是我们写的Activity
?在Activity源码中的attach方法中会调用phoneWindow的setCallBack方法，传入this
关于Activity的attach是什么时候执行的，那就是一个新篇章了。。。请看我的这篇文章
