[移动开发]Android APP完整基础教程（15）图形系统-Canvas绘图

1 绘图基础

1.1 绘图基础类解读与实战

绘图基础类涉及 Canvas(画布)、Paint(画笔)、Path(多条直线任意图形)。

@1 Canvas类解读

Android绘图方式是继承View组件，并重写它的onDraw()方法来实现绘制。Canvas的绘制方法有：

API详细内容可以参照文档：Android Canvas 各种drawXXX绘制方法

除了绘制drawXXX方法，还有rotate（旋转）、scale（缩放）、skew（倾斜）、translate（平移）来对其进行坐标变换。

关于Canvas画布类，更多解读可查看官方文档：Android Canvas类详细解读

@2 Paint类解读

Paint表示Canvas画布上的画笔，主要用于设置颜色、粗细、绘制风格和填充风格等。Paint的设置方式有：

?API详细内容可以参照文档：Android Paint 各种setXXX方法解读

关于Paint画笔类，更多解读可查看官方文档：Android Paint类详细解读

@3 Path类解读

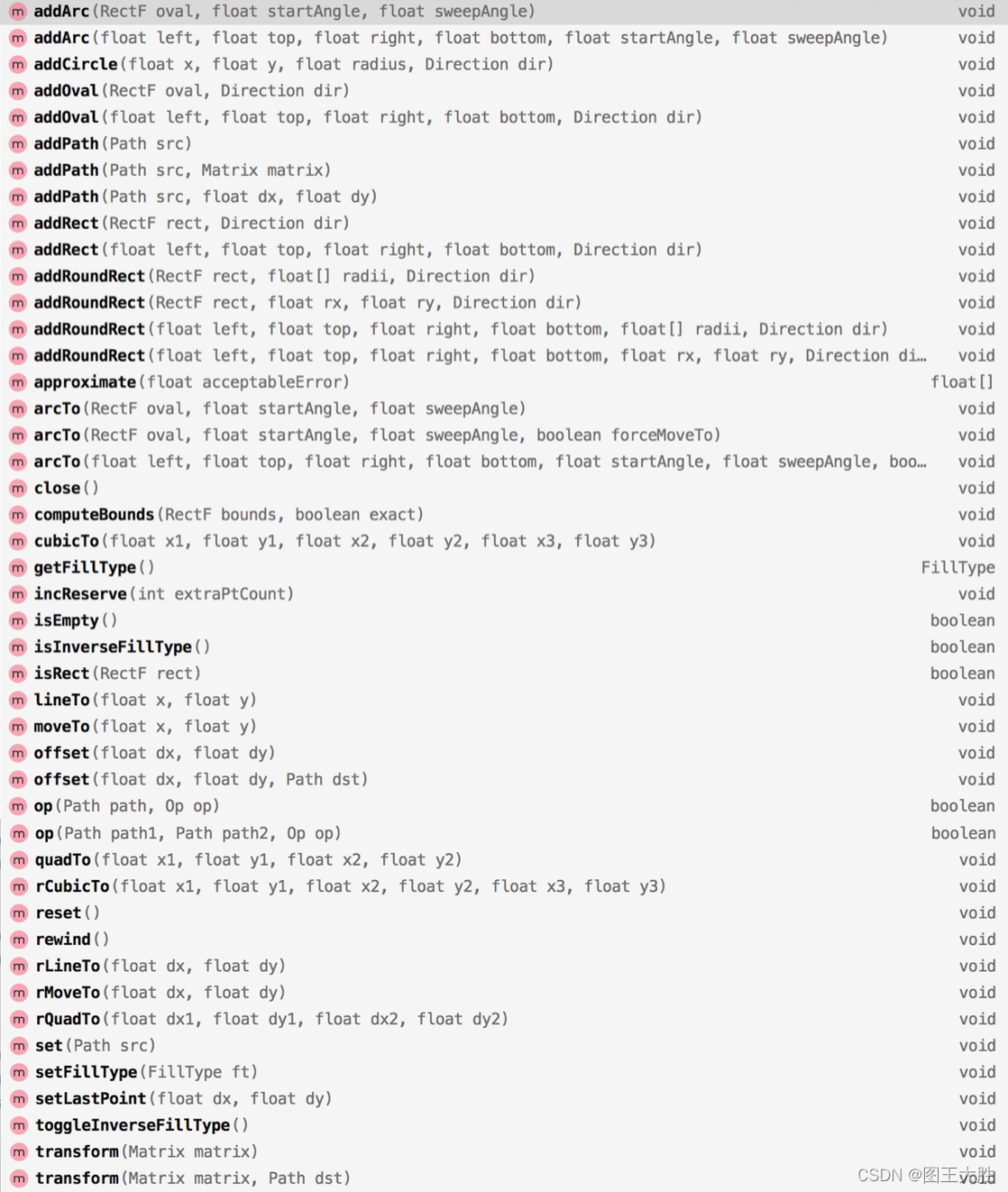

Path可以预先在View上将多个点连接成一条“路径”，然后调用Canvas的drawPath方法沿着路径绘制任意图形，灵活度很高。Path中的方法有：

?API详细内容可以参照官方文档：Android Path类详细解读

@4 基础类实战(基于Canvas、Paint、Path绘制图形训练)

绘制内容及程序最终运行结果如下所示：

关于该程序，自定义View的关键代码如下所示：

public class MyView extends View {
    private static final String TAG = "MyView";
    private Paint paint =new Paint();
    private Path path1 = new Path();
    private Path path2 = new Path();
    private Path path3 = new Path();

    public MyView(Context context) {
        super(context);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);
        canvas.drawColor(Color.WHITE);
        paint.setAntiAlias(true);//抗锯齿
        paint.setColor(Color.RED);//画笔颜色
        paint.setStyle(Paint.Style.STROKE);//描边模式
        paint.setStrokeWidth(4f);//设置画笔粗细度
        paint.setTextSize(52f);
        drawsth(canvas,paint,path1,0f);
        paint.setStyle(Paint.Style.FILL);//填充模式
        paint.setColor(Color.BLUE);//画笔颜色
        drawsth(canvas,paint,path2,220f);
        paint.setColor(Color.MAGENTA);
        paint.setStyle(Paint.Style.STROKE);//描边模式
        drawTextOnCurve(canvas,paint,path3);
    }
    //绘制曲线和曲线上的文字
    private void drawTextOnCurve(Canvas canvas, Paint paint,Path path){
        path.moveTo(440f,10f);
        path.lineTo(460f,80f);
        path.lineTo(490f,150f);
        path.lineTo(550f,250f);
        path.lineTo(700f,400f);
        canvas.drawPath(path,paint);
        canvas.drawTextOnPath("曲线上的文字",path,10f,10f,paint);
    }

    //绘制基本图形、Path不规则图形和文字
    private void drawsth(Canvas canvas, Paint paint,Path path,float offset){

        //paint绘制圆形，参数：圆心坐标（x,y）半径r，画笔paint
        canvas.drawCircle(100f+offset,100f,90f,paint);
        //paint绘制矩形,参数：左上角坐标（x,y），右下角坐标（x,y），画笔paint
        canvas.drawRect(10f+offset,200f,210f+offset,400f,paint);
        //paint绘制圆角矩形，参数：左上角坐标（x,y），右下角坐标（x,y），x方向上的圆角半径，y方向上的圆角半径，画笔paint
        canvas.drawRoundRect(10f+offset,410f,210f+offset,610f,40f,40f,paint);
        //paint绘制椭圆，参数：左上角坐标（x,y），右下角坐标（x,y）[参数表示矩形内切的椭圆]，画笔paint
        canvas.drawOval(10f+offset,620f,210f+offset,720f,paint);

        //Path绘制三角形,moveto表示第1个坐标，lineto分别表示第2、3个坐标。以此类推。
        path.moveTo(110f+offset,730f);
        path.lineTo(10f+offset,930f);
        path.lineTo(210f+offset,930f);
        path.close();
        canvas.drawPath(path,paint);
        //Path绘制不规则多点多边形
        path.moveTo(10f+offset,950f);
        path.lineTo(50f+offset,1000f);
        path.lineTo(200f+offset,970f);
        path.lineTo(150f+offset,1070f);
        path.lineTo(10f+offset,1110f);
        path.lineTo(210f+offset,1130f);
        path.close();
        canvas.drawPath(path,paint);

        //注意：这个坐标（x,y）并不是文字的左上角，而是一个与左下角比较接近的位置。
        canvas.drawText("测试文字",10f+offset,1190f,paint);
    }
}

在MainActivity中实现代码为：

public class MainActivity extends AppCompatActivity {
    private static String TAG = "MainActivity";
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(new MyView(this));
    }
}

说明：该程序利用关键类Canvas、Paint、Path类来绘制基本图形、文字和沿曲线绘制文字。

1.2?PathEffect解读

@1?PathEffect类解读

PathEffect派生类主要有：

ComposePathEffect：Android ComposePathEffect类详细解读,组合2种效果。
CornerPathEffect：Android CornerPathEffect类详细解读,平滑过渡。
DashPathEffect：Android DashPathEffect类详细解读,线段虚线化。
DiscretePathEffect：Android DiscretePathEffect类详细解读,打散线段。
PathDashPathEffect：Android PathDashPathEffect类详细解读,使用Path图形来填充当前的路径。
SumPathEffect：Android SumPathEffect类详细解读,叠加2种效果。

@2?PathEffect类实战

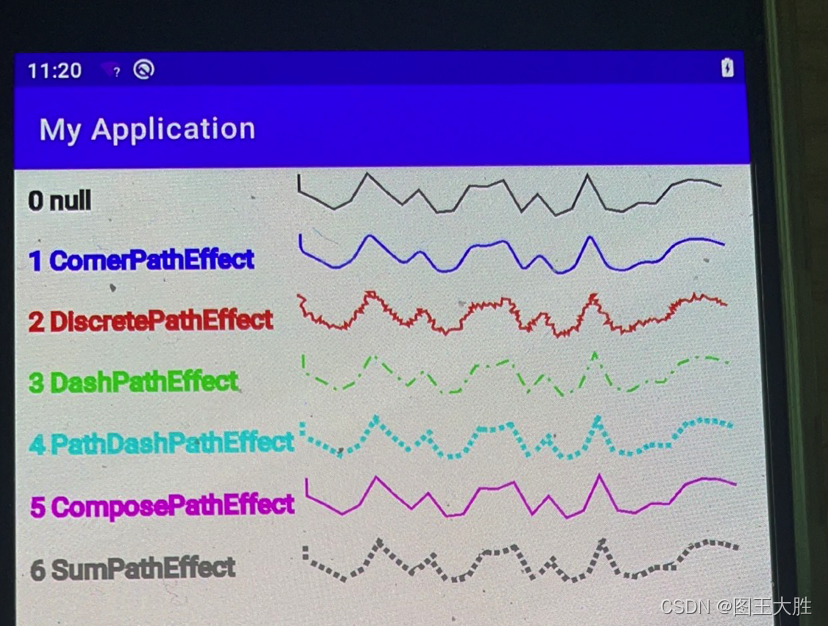

分别展示以上几种PathEffect派生类的效果，最终呈现 如下所示：

关于该程序，自定义View的关键代码如下所示：

public class MyView extends View {
    private static final String TAG = "MyView";
    private Paint paint =new Paint();
    private PathEffect[] effects = new PathEffect[7];

    private int[] colors = new int[]{Color.BLACK,Color.BLUE,
    Color.RED,Color.GREEN,Color.CYAN,Color.MAGENTA,Color.GRAY};

    private String[] effect = new String[]
            {"null","CornerPathEffect","DiscretePathEffect","DashPathEffect",
                    "PathDashPathEffect","ComposePathEffect","SumPathEffect"};
    private Path path = new Path();

    public MyView(Context context) {
        super(context);
        paint.setStyle(Paint.Style.STROKE);
        paint.setStrokeWidth(4f);
        paint.setTextSize(38f);
        path.moveTo(0f,0f);
        for(int i=0;i<=25;i++){
            path.lineTo(i*25f,(float)(Math.random()*90));
        }
        effects[0] = null;
        effects[1] = new CornerPathEffect(10f);
        effects[2] = new DiscretePathEffect(3.0f,5.0f);
        effects[3] = new DashPathEffect(new float[]{20f,10f,5f,10f},0f);
        Path p = new Path();
        p.addRect(0f,0f,8f,8f,Path.Direction.CCW);
        effects[4] = new PathDashPathEffect(p,12f,3f,PathDashPathEffect.Style.ROTATE);
        effects[5] = new ComposePathEffect(effects[3],effects[4]);
        effects[6] = new SumPathEffect(effects[2],effects[4]);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        canvas.drawColor(Color.WHITE);
        canvas.translate(10f,10f);

        for(int k=0;k<effects.length;k++){
            paint.setColor(colors[k]);
            canvas.drawText(k+" "+effect[k],10f,50f+k*90f,paint);
        }
        canvas.translate(400f,0f);
        for(int j=0;j<effects.length;j++){
            paint.setPathEffect(effects[j]);
            paint.setColor(colors[j]);
            canvas.drawPath(path,paint);
            canvas.translate(0f,90f);
        }
        //注意：这里如果不设置为null重绘时paint依然持有effect效果
        paint.setPathEffect(null);
    }
}

在MainActivity中实现代码同上，依然为：

public class MainActivity extends AppCompatActivity {
    private static String TAG = "MainActivity";
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(new MyView(this));
    }
}

该程序主要展现几种PathEffect派生类的实际效果。

1.3?绘制简单的动画内容

@1 动起来的View

以上只是静态图像的显示，如果要动起来，需要让View组件上的绘图不断刷新，通知View重绘的方法是：invalidate（UI线程）和postInvalidate（非UI线程）。

为了保留之前的绘制内容，采用双缓冲技术。它的主要原理是：当一些列动画争先显示时，程序在不断改变它，前面的画面还没有显示完，程序又请求重新绘制，这就回导致屏幕不停闪烁。为了避免闪烁，可以使用双缓冲技术，将要处理的图片都在内存中处理好之后，再将其显示到屏幕上。这样显示出来的总是完整的图像，不会出现闪烁现象。而在android系统中可以理解为：当程序需要在指定View上绘制时，不直接绘制，而是先绘制在内存中的Bitmap图片上，等到内存中Bitmap图片绘制好后，一次性将Bitmap图片绘制到View组件上。

@2 实战（使用双缓冲的绘图板）

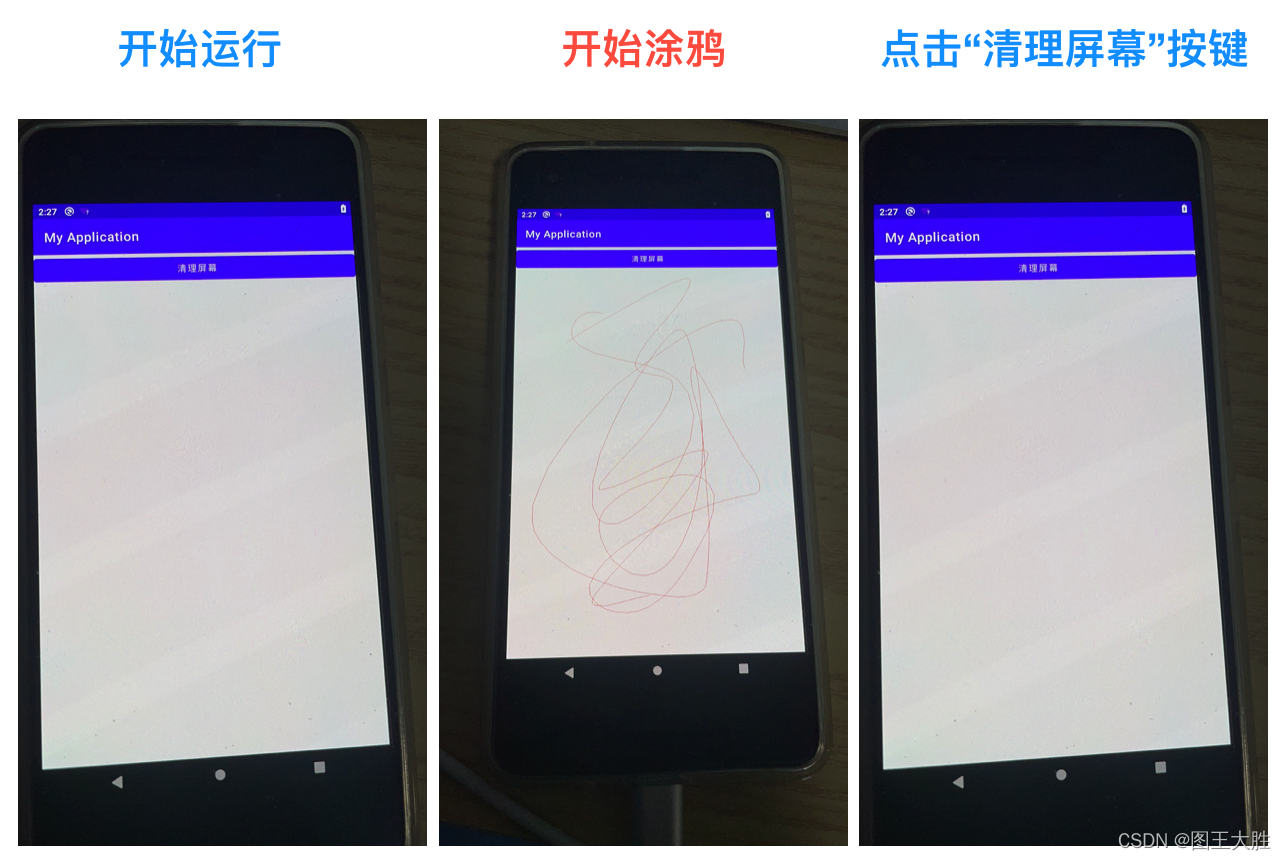

实现功能为：触摸屏幕时候沿着触摸的痕迹自由绘制内容。效果如下：

关于该程序，自定义View的关键代码如下所示：

public class MyView extends View {
    private static final String TAG = "MyView";
    private Paint paint =new Paint(Paint.DITHER_FLAG);
    private Paint bitmapPaint = new Paint();
    private Path path = new Path();
    private float preX = 0.0f;
    private float preY = 0.0f;
    private Bitmap cacheBitmap;
    private Canvas cacheCanvas = new Canvas();

    public MyView(Context context) {
        super(context);
    }

    public MyView(Context context,AttributeSet attrs){
        super(context,attrs);
    }

    public MyView(Context context,AttributeSet attrs,int defStyleAttr){
        super(context,attrs,defStyleAttr);
    }

    public void clear(){
        cacheBitmap.eraseColor(Color.WHITE);
        invalidate();
    }

    public void init(int w,int h){
        //双缓冲绘制设置
        cacheBitmap = Bitmap.createBitmap(w,h, Bitmap.Config.ARGB_8888);
        cacheCanvas.setBitmap(cacheBitmap);
        paint.setColor(Color.RED);//画笔颜色
        paint.setStyle(Paint.Style.STROKE);//描边模式
        paint.setStrokeWidth(1f);//设置画笔粗细度
        paint.setAntiAlias(true);//抗锯齿
        paint.setDither(true);//防抖动
    }

    @Override
    protected void onDraw(Canvas canvas) {
        canvas.drawColor(Color.WHITE);
        //绘制过去内容
        canvas.drawBitmap(cacheBitmap,0f,0f,bitmapPaint);
        //绘制当下内容
        canvas.drawPath(path,paint);
    }

    @Override
    public boolean onTouchEvent(MotionEvent event) {
        float x = event.getX();
        float y = event.getY();
        switch(event.getAction()) {
            case MotionEvent.ACTION_DOWN:
                path.moveTo(x,y);
                preX = x;
                preY = y;
                break;
            case MotionEvent.ACTION_MOVE:
                path.lineTo(x,y);
                preX = x;
                preY = y;
                break;
            case MotionEvent.ACTION_UP:
                //将之前的轨迹图像记录在cacheCanvas中的cacheBitmap中
                cacheCanvas.drawPath(path,paint);
                path.reset();
                break;
        }
        invalidate();//刷新，下一帧
        return true;
    }
}

在MainActivity中实现代码如下所示：

public class MainActivity extends AppCompatActivity {
    private static String TAG = "MainActivity";
    private MyView myView;
    private Button btn_clear;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.sample_my_view);
        myView = findViewById(R.id.myView);
        btn_clear = findViewById(R.id.btn_clear);

        //获取屏幕宽度和高度
        DisplayMetrics displayMetrics = new DisplayMetrics();
        getWindowManager().getDefaultDisplay().getRealMetrics(displayMetrics);
        myView.init(displayMetrics.widthPixels,displayMetrics.heightPixels);

        btn_clear.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                myView.clear();
            }
        });
    }
}

2 基本图形变换-Matrix

@1 了解Matrix

Matrix在程序中可用于平移、旋转、缩放、倾斜，不仅可用于绘制中的图形，还可用于View组件中。Matrxi的常见方法也主要是针对平移、旋转、缩放、倾斜4个操作。

关于Matrix矩阵类，更多解读可查看官方文档：Android Matrix类详细解读

@2 Matrix实战

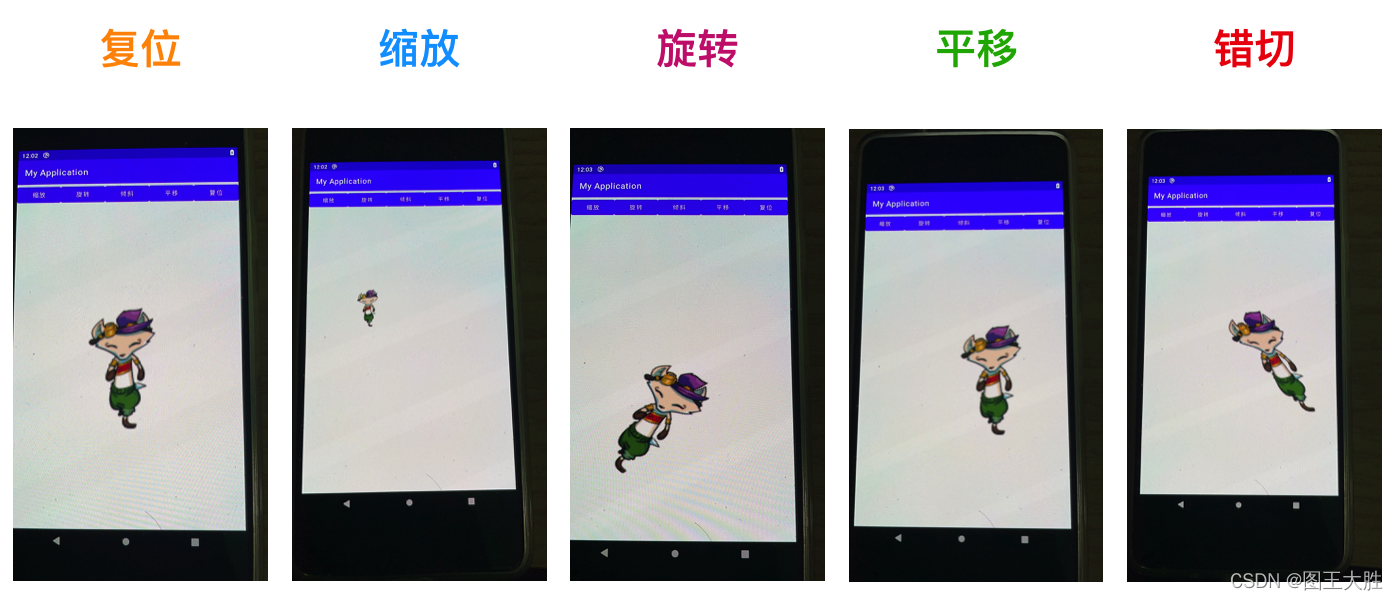

使用按键响应Matrix的常见操作，效果如下所示：

关于该程序，自定义View的关键代码如下所示：

public class MyView extends View {
    private static final String TAG = "MyView";
    private Matrix initMatrix = new Matrix();
    private Matrix matrix = new Matrix();
    private int h,w;
    public  Bitmap bitmap = null;

    public MyView(Context context) {
        super(context);
        init(context);
    }

    public MyView(Context context,AttributeSet attrs){
        super(context,attrs);
        init(context);
    }

    public MyView(Context context,AttributeSet attrs,int defStyleAttr){
        super(context,attrs,defStyleAttr);
        init(context);
    }

    public void setMatrix(Matrix matrix){
        this.matrix = matrix;
        invalidate();
    }

    private void init(Context context){
        initMatrix.reset();
        initMatrix.setScale(5.0f,5.0f);
        try {
            InputStream isImage = context.getAssets().open("test1.png");
            bitmap = BitmapFactory.decodeStream(isImage);
            w = bitmap.getWidth();
            h = bitmap.getHeight();
            bitmap = Bitmap.createBitmap(bitmap,0,0, w, h, initMatrix, true);
        } catch (IOException e) {
            e.printStackTrace();
        }
    }

    @Override
    protected void onDraw(Canvas canvas) {
        canvas.drawColor(Color.WHITE);
        //居中显示
        float centerStartX = (canvas.getWidth()-bitmap.getWidth())*1.0f/2;
        float centerStartY = (canvas.getHeight()-bitmap.getHeight())*1.0f/2;
        canvas.translate(centerStartX,centerStartY);
        //bitmap绘制
        canvas.drawBitmap(bitmap, matrix, null);
    }
}

在MainActivity中实现代码如下所示：

public class MainActivity extends AppCompatActivity implements View.OnClickListener {
    private static String TAG = "MainActivity";
    private MyView myView;
    private Button btn_reset,btn_scale,btn_skew,btn_rotate,btn_translate;
    private Matrix matrix = new Matrix();
    private float scaleX=0.5f,scaleY=0.5f;
    private float rotate = 0.0f;
    private float skewX = 0.0f,skewY = 0.0f;
    private float translateX=0.0f,translateY=0.0f;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.sample_my_view);
        myView = findViewById(R.id.myView);
        btn_reset = findViewById(R.id.btn_reset);
        btn_scale = findViewById(R.id.btn_scale);
        btn_rotate = findViewById(R.id.btn_rotate);
        btn_translate = findViewById(R.id.btn_translate);
        btn_skew = findViewById(R.id.btn_skew);
        matrix.reset();
    }

    @Override
    public void onClick(View v) {
        switch (v.getId()){
            case R.id.btn_rotate://旋转：持续，参数表度数，可持续叠加
                rotate+=10.0f;
                matrix.setRotate(rotate);
                break;
            case R.id.btn_scale://缩放范围0.5f-1.5f
                scaleX+=0.1f;
                scaleY+=0.1f;
                if(scaleX>=1.5f ||scaleY>=1.5f){
                    scaleX = 0.5f;
                    scaleY = 0.5f;
                }
                matrix.setScale(scaleX,scaleY);
                break;
            case R.id.btn_skew://错切范围：0.0f-1.0f
                skewX+=0.1f;
                if(skewX>1.0f || skewY>1.0f){
                    skewX = 0.0f;
                }
                matrix.setSkew(skewX,skewY);
                break;
            case R.id.btn_translate://平移范围：0.0f-200.f
                translateX+=10.0f;
                if(translateX>=200.0f ||translateY>=200.0f){
                    translateX = 0.0f;
                }
                matrix.setTranslate(translateX,translateY);
                break;
            default:
                matrix.reset();
                break;
        }
        myView.setMatrix(matrix);
    }
}

关于该程序，sample_my_view.xml 布局参考文件如下所示：

<LinearLayout xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical">

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        android:visibility="visible">

        <Button
            android:id="@+id/btn_scale"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="20"
            android:onClick="onClick"
            android:text="@string/scale" />

        <Button
            android:id="@+id/btn_rotate"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="20"
            android:onClick="onClick"
            android:text="@string/rotate" />

        <Button
            android:id="@+id/btn_skew"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="20"
            android:onClick="onClick"
            android:text="@string/skew" />

        <Button
            android:id="@+id/btn_translate"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="20"
            android:onClick="onClick"
            android:text="@string/translate" />

        <Button
            android:id="@+id/btn_reset"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_weight="20"
            android:onClick="onClick"
            android:text="@string/reset" />
    </LinearLayout>

    <com.ags.myapplication.MyView
        android:id="@+id/myView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="@mipmap/ic_launcher" />

Matrix变换是基本的图形变换，关于一些图形特效的效果，在下一节中详细讲解。
