[移动开发]Android:深入理解RecyclerView的缓存机制

前言

本篇记录笔者学习ReclerView缓存机制的心路历程

一、概述

我们都知道RecyclerView无论如何都不会导致OOM的发生，而这背后依靠是其本身强大的回收复用机制，那么其回收复用机制是如何实现的呢，下面笔者记录对其的分析过程

二、基本知识

1.复用的内容

在搞清楚RecyclerView的缓存复用机制之前，我们先要清楚缓存复用机制是对什么进行复用的呢，毫无疑问不可能是我们针对每个itemViews书写的布局里面的那些控件，这里直接给出答案，缓存复用机制针对复用的内容是ViewHolder,后面的源码分析会给出分析

2.何时调用

在我们自定义书写RecyclerView适配器的过程中，难免会接触到两个方法：onCreateViewHolder()和onBindViewHolder()，前者会调用方法创建ViewHolder(),后者会调用相关方法进行数据绑定工作。
需要注意的是，如果是新创建View并填充数据，则会调用onCreateViewHolder()和onBindViewHolder()两个方法，这通常发生RecyclerView首次创建View并填充数据的过程中；
如果是屏幕滑动过程中不断出现新的ItemView显示，这一过程中通常会复用已经存在的ViewHolder，并调用onBindViewHolder() 对数据进行绑定

3.每个Item对应的状态

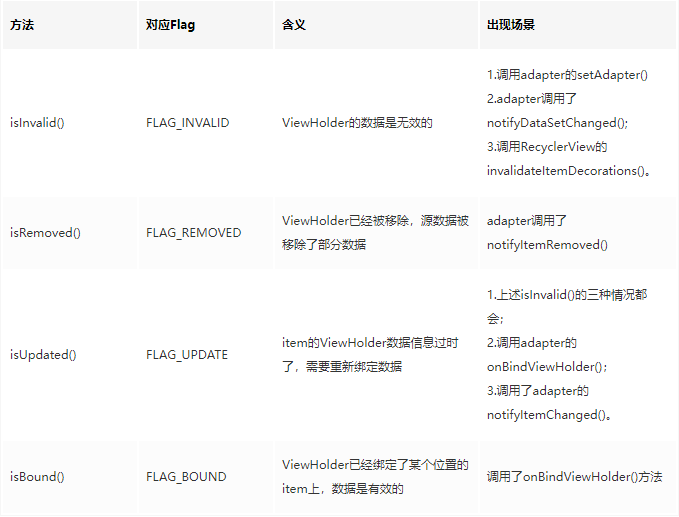

下面介绍ViewHolder的各个状态，相关方法如下
在这里插入图片描述

三、RecyclerView的四级缓存

在了解RecyclerView的几级缓存之前，我们先通过RecyclerView的官方源码构造函数了解其几级缓存的数据结构

final ArrayList<ViewHolder> mAttachedScrap = new ArrayList<>();//保存重新布局时从RecyclerView分离的item的无效、未移除、未更新的holder
        ArrayList<ViewHolder> mChangedScrap = null;//保存重新布局时无效的item,未移除的Holder

        final ArrayList<ViewHolder> mCachedViews = new ArrayList<ViewHolder>();//保存最新被移除的ViewHolder,进行滚动地回收复用

        private final List<ViewHolder>
                mUnmodifiableAttachedScrap = Collections.unmodifiableList(mAttachedScrap);

        private int mRequestedCacheMax = DEFAULT_CACHE_SIZE;
        int mViewCacheMax = DEFAULT_CACHE_SIZE;

        RecycledViewPool mRecyclerPool;

        private ViewCacheExtension mViewCacheExtension;

        static final int DEFAULT_CACHE_SIZE = 2;//默认滚动回收复用的item数量为2

Scrap

Scrap是RecyclerView最轻量的缓存，包括mAttachedScrap和mChangedScrap，它不参与列表滚动时的回收复用，作为重新布局时的临时缓存，它的作用是，缓存当界面重新布局前和界面重新布局后都出现的ViewHolder，这些ViewHolder是无效、未移除、未标记的。在这些无效、未移除、未标记的ViewHolder之中，mAttachedScrap负责保存其中没有改变的ViewHolder；剩下的由mChangedScrap负责保存。mAttachedScrap和mChangedScrap也只是分工合作保存不同ViewHolder而已。

注意：Scrap只是作为布局的临时缓存，它和滑动时的缓存没有任何关系，它的detach和atach只是临时存在于布局过程中。布局结束时，Scrap列表应该是空的，缓存的数据要么重新布局出来，要么被清空；总之在布局结束后Scrap列表不应该存在任何东西。

上述的描述难免抽象，下面我们通过一个具体的例子进行阐述和解读
在这里插入图片描述

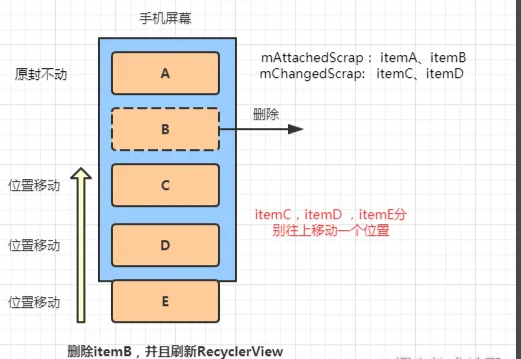

在这个案例中，我们对一个RecyclerView的数据itemA、itemB进行删除，然后itemC、itemD、itemE依次移动上来，毫无疑问这一过程会对后者itemView的布局参数产生影响，也就是对onLayout()需要的参数产生影响，在这一过程中，itemA、itemB前后的相关参数没有发生变化，因而itemA、itemB存放于mAttachedScrap中，itemC、itemD存放于mChangedScrap。

需要注意这一过程中仅仅是对屏幕上出现的item进行操作，如itemE没有出现在屏幕上，是被扔到任意一个列表中的

细致分析如下

在一个手机屏幕中，将itemB删除，并且调用notifyItemRemoved()方法，如果item是无效并且被移除的就会回收到其他的缓存，否则都是缓存到Scrap中，那么mAttachedScrap和mChangedScrap会分别存储itemView，itemA没有任何的变化，存储到mAttachedScrap中，itemB虽然被移出了，但是还有效，也被存储到mAttachedScrap中(但是会被标记REMOVED，之后会移除)；itemC和itemD发生了变化，位置往上移动了，会被存储到mChangedScrap中。删除时，ABCD都会进入Scrap中；删除后，ACD都会回来，A没有任何变化，CD只是位置发生了变化，内容没有发生变化。
RecyclerView的局部刷新就是依赖Scrap的临时缓存，当我们通过notifyItemRemoved()，notifyItemChanged()通知item发生变化的时候，通过mAttachedScrap缓存没有发生变化的ViewHolder，其他的则由mChangedScrap缓存，添加itemView的时候快速从里面取出，完成局部刷新。注意，如果我们使用notifyDataSetChanged()来通知RecyclerView刷新，屏幕上的itemView被标记为FLAG_INVALID并且未被移除，所以不会使用Scrap缓存，而是直接扔到CacheView或者RecycledViewPool池中，回来的时候重新走一次绑定数据。

CacheView

CacheView用于RecyclerView列表位置产生变动时，对刚刚移出屏幕的view进行回收复用。根据position/id来精准匹配是不是原来的item，如果是则直接返回使用，不需要重新绑定数据；如果不是则去RecycledViewPool中找holder实例返回，并且重新绑定数据。
CacheView的最大容量为2，缓存一个新的ViewHolder时，如果超出了最大限制，那么会将CacheView缓存的第一个数据添加到RecycledViewPool后再移除掉，最后才会将新的ViewHolder添加进来。我们在滑动RecyclerView的时候，Recycler会不断地缓存刚刚移出屏幕不可见的View到CacheView中，CacheView到达上限时又会不断替换CacheView中旧的ViewHolder，将它们扔到RecycledViewPool中。如果一直朝一个方向滚动，CacheView并没有在效率上产生帮助，它只是把后面滑过的ViewHolder缓存起来，缓存到RecycledViewPool中，如果经常来回滑动，那么从CacheView根据对应位置的item直接复用，不需要重新绑定数据，将会得到很好的利用。

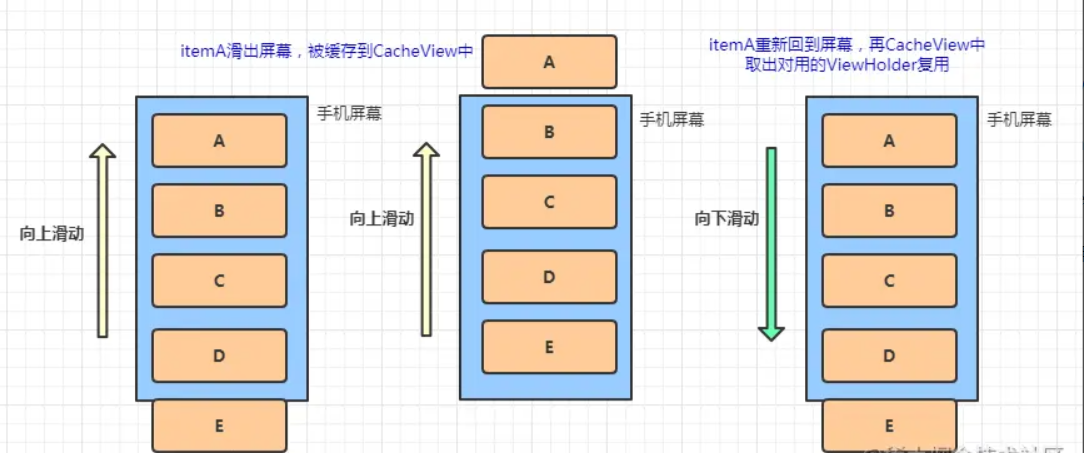

下面来看一个CacheView的应用，如图，itemA先移动出屏幕，然后移入到CacheView中，向下滑动或向上滑动的过程中对移入item进行判定，根据position/id确定是刚才的itemA,则直接从CacheView中进行移入
在这里插入图片描述

ViewCacheExtension

ViewCacheExtension是缓存拓展的帮助类，额外提供了一层缓存池给开发者。开发者视情况而定是否使用ViewCacheExtension增加一层缓存池，Recycler首先去scrap和CacheView中寻找复用view，如果没有就去ViewCacheExtension中寻找View，如果还是没有找到，那么最后去RecycledViewPool寻找复用的View。

在日常的开发中，一般我们使用不到ViewCacheExtension，所以这里就简略带过了

RecycledViewPool

在Scrap、CacheView、ViewCacheExtension都不愿意回收的时候，都会丢到RecycledViewPool中回收，所以RecycledViewPool是Recycler的终极回收站。
RecycledViewPool实际上是以SparseArray嵌套一个ArraryList的形式保存ViewHolder的，因为RecycledViewPool保存的ViewHolder是以itemType来区分的。这样方便不同的itemType保存不同的ViewHolder。它在回收的时候只是回收该viewType的ViewHolder对象，并没有保存原来的数据信息，在复用的时候需要重新走onBindViewHolder()方法重新绑定数据。

RecycledViewPool源码如下

    public static class RecycledViewPool {
        private static final int DEFAULT_MAX_SCRAP = 5;
        static class ScrapData {
            final ArrayList<ViewHolder> mScrapHeap = new ArrayList<>();
            int mMaxScrap = DEFAULT_MAX_SCRAP;
        }
        SparseArray<ScrapData> mScrap = new SparseArray<>();
    }

可以看出，RecycledViewPool中定义了SparseArray mScrap，它是一个根据不同itemType来保存静态类ScrapData对象的SparseArray，ScrapData中包含了ArrayList mScrapHeap ，mScrapHeap是保存该itemType类型下ViewHolder的ArrayList。
缓存池定义了默认的缓存大小DEFAULT_MAX_SCRAP = 5，这个数量不是说整个缓存池只能缓存这多个ViewHolder，而是不同itemType的ViewHolder的list的缓存数量，即mScrap的数量，说明最多只有5组不同类型的mScrapHeap。mMaxScrap = DEFAULT_MAX_SCRAP说明每种不同类型的ViewHolder默认保存5个，当然mMaxScrap的值是可以设置的。这样RecycledViewPool就把不同ViewType的ViewHolder按类型分类缓存起来。

四、源码解析部分

RecyclerView的绘制部分

设置布局管理器

RecyclerView在正式进行绘制之前需要进行布局管理器的设置，不然RecyclerView也不知道如何去进行绘制，我们先从此部分源码进行下手理解

 recyclerView.setLayoutManager(manager);//设置布局管理器

 public void setLayoutManager(@Nullable LayoutManager layout) {
        if (layout == mLayout) {
            return;
        }
        stopScroll();//先停止滚动，防止缓存View发生影响
        // TODO We should do this switch a dispatchLayout pass and animate children. There is a good
        // chance that LayoutManagers will re-use views.
        if (mLayout != null) {//重新所有RecyclerView的参数
            // end all running animations
            if (mItemAnimator != null) {
                mItemAnimator.endAnimations();//结束动画
            }
            mLayout.removeAndRecycleAllViews(mRecycler);//移除所有回收的itemView
            mLayout.removeAndRecycleScrapInt(mRecycler);//溢出所有被废弃的View
            mRecycler.clear();//清除缓存

            if (mIsAttached) {
                mLayout.dispatchDetachedFromWindow(this, mRecycler);
            }
            mLayout.setRecyclerView(null);
            mLayout = null;
        } else {
            mRecycler.clear();
        }
        // this is just a defensive measure for faulty item animators.
        mChildHelper.removeAllViewsUnfiltered();
        mLayout = layout;
        if (layout != null) {
            if (layout.mRecyclerView != null) {
                throw new IllegalArgumentException("LayoutManager " + layout
                        + " is already attached to a RecyclerView:"
                        + layout.mRecyclerView.exceptionLabel());
            }
            mLayout.setRecyclerView(this);//进行关联，这一步可以看到，一个LayoutManager只可以和一个RecyclerView进行管理
            if (mIsAttached) {
                mLayout.dispatchAttachedToWindow(this);
            }
        }
        mRecycler.updateViewCacheSize();//更新缓存大小
        requestLayout();
    }

这里看到RecyclerView在设置布局管理器之前，先是进行了相关的重置回收工作，而后将LayoutManaer和RecyclerView关联起来，最后进行请求重绘，调用请求重回的==requestLayout()==方法，该方法会调用RecyclerView的onMeasure()、onLayout()、onDraw()方法绘制三部曲

RecyclerView的回收部分

这里由LinearLayoutManager进行分析，观察其对子View进行布局的==onLayoutChilren()==方法

    @Override
    public void onLayoutChildren(RecyclerView.Recycler recycler, RecyclerView.State state) {
        if (mPendingSavedState != null || mPendingScrollPosition != RecyclerView.NO_POSITION) {
            if (state.getItemCount() == 0) {
                removeAndRecycleAllViews(recycler);//移除所有子View
                return;
            }
        }
        ensureLayoutState();
        mLayoutState.mRecycle = false;//禁止回收
        //颠倒绘制布局
        resolveShouldLayoutReverse();
        onAnchorReady(recycler, state, mAnchorInfo, firstLayoutDirection);

        //暂时分离已经附加的view，即将所有child detach并通过Scrap回收
        detachAndScrapAttachedViews(recycler);
    }

在==onLayoutChildren()布局的时候，先根据实际情况是否需要removeAndRecycleAllViews()移除所有的子View，那些ViewHolder不可用；然后通过detachAndScrapAttachedViews()==暂时分离已经附加的ItemView，缓存到List中。

detachAndScrapAttachedViews()的作用就是把当前屏幕所有的item与屏幕分离，将他们从RecyclerView的布局中拿下来，保存到list中，在重新布局时，再将ViewHolder重新一个个放到新的位置上去。将屏幕上的ViewHolder从RecyclerView的布局中拿下来后，存放在Scrap中，Scrap包括mAttachedScrap和mChangedScrap，它们是一个list，用来保存从RecyclerView布局中拿下来ViewHolder列表，==detachAndScrapAttachedViews()只会在onLayoutChildren()==中调用，只有在布局的时候，才会把ViewHolder detach掉，然后再add进来重新布局，但是大家需要注意，Scrap只是保存从RecyclerView布局中当前屏幕显示的item的ViewHolder，不参与回收复用，单纯是为了现从RecyclerView中拿下来再重新布局上去。对于没有保存到的item，会放到mCachedViews或者RecycledViewPool缓存中参与回收复用。

   public void detachAndScrapAttachedViews(@NonNull Recycler recycler) {
        final int childCount = getChildCount();
        for (int i = childCount - 1; i >= 0; i--) {
            final View v = getChildAt(i);
            scrapOrRecycleView(recycler, i, v);
        }
    }

   private void scrapOrRecycleView(Recycler recycler, int index, View view) {
        final ViewHolder viewHolder = getChildViewHolderInt(view);
        if (viewHolder.isInvalid() && !viewHolder.isRemoved()
                && !mRecyclerView.mAdapter.hasStableIds()) {
            removeViewAt(index);//移除VIew
            recycler.recycleViewHolderInternal(viewHolder);//缓存到CacheView或者RecycledViewPool中
        } else {
            detachViewAt(index);//分离View
            recycler.scrapView(view);//scrap缓存
            mRecyclerView.mViewInfoStore.onViewDetached(viewHolder);
        }
    }

    void scrapView(View view) {
        final ViewHolder holder = getChildViewHolderInt(view);
        if (holder.hasAnyOfTheFlags(ViewHolder.FLAG_REMOVED | ViewHolder.FLAG_INVALID)
                || !holder.isUpdated() || canReuseUpdatedViewHolder(holder)) {
            holder.setScrapContainer(this, false);
            mAttachedScrap.add(holder);//保存到mAttachedScrap中
        } else {
            if (mChangedScrap == null) {
                mChangedScrap = new ArrayList<ViewHolder>();
            }
            holder.setScrapContainer(this, true);
            mChangedScrap.add(holder);//保存到mChangedScrap中
        }
    }

在else分支中，先detachViewAt()分离视图，然后再通过scrapView()缓存到scrap中

在scrapView()方法中，进入if()分支的ViewHolder保存到mAttachedScrap中，else分支的保存到mChangedScrap中。

可以看到，mAttachedScrap为已移除的(isInvalid())或是参数未发生改变的，
mChangedScrap则为其他情况

回到==scrapOrRecycleView()中，进入if()分支如果viewHolder是无效、未被移除、未被标记的则放到recycleViewHolderInternal()缓存起来，同时removeViewAt()==移除了viewHolder

   void recycleViewHolderInternal(ViewHolder holder) {
           ·····
        if (forceRecycle || holder.isRecyclable()) {
            if (mViewCacheMax > 0
                    && !holder.hasAnyOfTheFlags(ViewHolder.FLAG_INVALID
                    | ViewHolder.FLAG_REMOVED
                    | ViewHolder.FLAG_UPDATE
                    | ViewHolder.FLAG_ADAPTER_POSITION_UNKNOWN)) {

                int cachedViewSize = mCachedViews.size();
                if (cachedViewSize >= mViewCacheMax && cachedViewSize > 0) {//如果超出容量限制，把第一个移除
                    recycleCachedViewAt(0);
                    cachedViewSize--;
                }
                 	·····
                mCachedViews.add(targetCacheIndex, holder);//mCachedViews回收
                cached = true;
            }
            if (!cached) {
                addViewHolderToRecycledViewPool(holder, true);//放到RecycledViewPool回收
                recycled = true;
            }
        }
    }

如果符合条件，会优先缓存到mCachedViews中时，如果超出了mCachedViews的最大限制，通过recycleCachedViewAt()将CacheView缓存的第一个数据添加到终极回收池RecycledViewPool后再移除掉，最后才会add()新的ViewHolder添加到mCachedViews中。

剩下不符合条件的则通过==addViewHolderToRecycledViewPool()==缓存到RecycledViewPool中。

void addViewHolderToRecycledViewPool(@NonNull ViewHolder holder, boolean dispatchRecycled) {
    clearNestedRecyclerViewIfNotNested(holder);
    View itemView = holder.itemView;
    ······
    holder.mOwnerRecyclerView = null;
    getRecycledViewPool().putRecycledView(holder);//将holder添加到RecycledViewPool中
}

还有一个就是在填充布局fill()的时候，它会回收移出屏幕的view到mCachedViews或者RecycledViewPool中：

 int fill(RecyclerView.Recycler recycler, LayoutState layoutState,
            RecyclerView.State state, boolean stopOnFocusable) {
        if (layoutState.mScrollingOffset != LayoutState.SCROLLING_OFFSET_NaN) {
              recycleByLayoutState(recycler, layoutState);//回收移出屏幕的view
        }
    }

在recycleByLayoutState()层层追查下去，会来到recycler.recycleView(view)Recycler的公共回收方法中，：

public void recycleView(@NonNull View view) {
        ViewHolder holder = getChildViewHolderInt(view);
        if (holder.isTmpDetached()) {
            removeDetachedView(view, false);
        }
        recycleViewHolderInternal(holder);
    }

回收分离的视图到缓存池中，方便以后重新绑定和复用，这里又来到了recycleViewHolderInternal(holder)，和上面的一样，按照优先级缓存 mCachedViews> RecycledViewPool。

RecyclerView的复用流程

来看LinearLayoutManager的布局入口的方法==onLayoutChildren()==观看

  @Override
    public void onLayoutChildren(RecyclerView.Recycler recycler, RecyclerView.State state) {
        if (mPendingSavedState != null || mPendingScrollPosition != RecyclerView.NO_POSITION) {
            if (state.getItemCount() == 0) {
                removeAndRecycleAllViews(recycler);//移除所有子View
                return;
            }
        }

        //暂时分离已经附加的view，即将所有child detach并通过Scrap回收
        detachAndScrapAttachedViews(recycler);

        if (mAnchorInfo.mLayoutFromEnd) {
            //描点位置从start位置开始填充ItemView布局
            updateLayoutStateToFillStart(mAnchorInfo);
            fill(recycler, mLayoutState, state, false);//填充所有itemView

 			//描点位置从end位置开始填充ItemView布局
            updateLayoutStateToFillEnd(mAnchorInfo);
            fill(recycler, mLayoutState, state, false);//填充所有itemView
            endOffset = mLayoutState.mOffset;
        }else {
            //描点位置从end位置开始填充ItemView布局
            updateLayoutStateToFillEnd(mAnchorInfo);
            fill(recycler, mLayoutState, state, false);

            //描点位置从start位置开始填充ItemView布局
            updateLayoutStateToFillStart(mAnchorInfo);
            fill(recycler, mLayoutState, state, false);
            startOffset = mLayoutState.mOffset;
        }
    }

这里有两个方法，分别对应从不同方向对RecyclerView进行滑动导致的；
但无论是哪个方向，最终都是调用==fill()方法填充由layoutState()==定义的给定布局

 int fill(RecyclerView.Recycler recycler, LayoutState layoutState, RecyclerView.State state, boolean stopOnFocusable) {
        recycleByLayoutState(recycler, layoutState);//回收滑出屏幕的view
        while ((layoutState.mInfinite || remainingSpace > 0) && layoutState.hasMore(state)) {//一直循环，知道没有数据
            layoutChunkResult.resetInternal();
            layoutChunk(recycler, state, layoutState, layoutChunkResult);//添加一个child
            ······
            if (layoutChunkResult.mFinished) {//布局结束，退出循环
                break;
            }
            layoutState.mOffset += layoutChunkResult.mConsumed * layoutState.mLayoutDirection;//根据添加的child高度偏移计算
        }
     	······
        return start - layoutState.mAvailable;//返回这次填充的区域大小
    }

核心方法是==while()循环，并通过判断可见区域是否有剩余空间，如果有则填充view上去，核心是通过while()循环执行layoutChunk()==填充一个itemView到屏幕， ==layoutChunk()==完成布局工作：

 void layoutChunk(RecyclerView.Recycler recycler, RecyclerView.State state,
            LayoutState layoutState, LayoutChunkResult result) {
        View view = layoutState.next(recycler);//获取复用的view
        ······
        }

    View next(RecyclerView.Recycler recycler) {
        if (mScrapList != null) {
            return nextViewFromScrapList();
        }
        final View view = recycler.getViewForPosition(mCurrentPosition);
        mCurrentPosition += mItemDirection;
        return view;
    }

    @NonNull
    public View getViewForPosition(int position) {
        return getViewForPosition(position, false);
    }

    View getViewForPosition(int position, boolean dryRun) {
        return tryGetViewHolderForPositionByDeadline(position, dryRun, FOREVER_NS).itemView;
    }

tryGetViewHolderForPositionByDeadline()才是获取view的方法，它会根据给出的position/id去scrap、cache、RecycledViewPool、或者创建获取一个ViewHolder

总结

RecyclerVIew的回收原理

在RecyclerView重新布局onLayoutChildren()或者填充布局fill()的时候，会先把必要的item与屏幕分离或者移除，并做好标记，保存到list中，在重新布局时，再将ViewHolde拿出来重新一个个放到新的位置上去。

如果是RecyclerView不滚动情况下缓存(比如删除item)，重新布局时，把屏幕上的ViewHolder与屏幕分离下来，存放到Scrap中，即发生改变的ViewHolder缓存到mChangedScrap中，不发生改变的ViewHolder存放到mAttachedScrap中；剩下ViewHolder的会按照mCachedViews>RecycledViewPool的优先级缓存到mCachedViews或者RecycledViewPool中。
如果是RecyclerVIew滚动情况下缓存(比如滑动列表)，在滑动时填充布局，先移除滑出屏幕的item，第一级缓存mCachedViews优先缓存这些ViewHolder，但是mCachedViews最大容量为2，当mCachedViews满了以后，会利用先进先出原则，把旧的ViewHolder存放到RecycledViewPool中后移除掉，腾出空间，再将新的ViewHolder添加到mCachedViews中，最后剩下的ViewHolder都会缓存到终极回收池RecycledViewPool中，它是根据itemType来缓存不同类型的ArrayList，最大容量为5。

RecycleView的缓存复用过程

当RecyclerView要拿一个复用的ViewHolder时，如果是预加载，则会先去mChangedScrap中精准查找(分别根据position和id)对应的ViewHolder，如果有就返回；
如果没有就再去mAttachedScrap和mCachedViews中精确查找(先position后id)是不是原来的ViewHolder，如果是说明ViewHolder是刚刚被移除的；
如果不是，则最终去mRecyclerPool找，如果itemType类型匹配对应的ViewHolder，那么返回实例，让它重新绑定数据；
（4）如果mRecyclerPool也没有返回ViewHolder才会调用createViewHolder()重新去创建一个。
