上一章节，我们知道ViewRootImpl的绘制流程。

那么今天就来看一看ViewRootImpl的另一个大的功能点事件分发吧。

事件是如何被接收的呢？

首先需要思考一个问题，事件是如何传递到ViewGroup呢？

我们都知道Android底层是Linux内核，所以事件的传递过程大概如下所示：

在Android系统开机的过程中，会启动许多系统服务，其中包括InputManagerService用来监听事件的输入，而WindowManagerService作为事件输入中转站，管理输入事件，配合InputManagerService将输入事件交由合适的Window，即最终传输到ViewRootImpl的InputChannel，最终被ViewRootImpl的WindowInputEventReceiver所接受。

对于上述的流程，这里先简单看一下源码：

ViewRootImpl
public void setView(View view, WindowManager.LayoutParams attrs, View panelParentView, int userId) {
	...
    //构建inputChannel
	InputChannel inputChannel = null;
    if ((mWindowAttributes.inputFeatures
         & WindowManager.LayoutParams.INPUT_FEATURE_NO_INPUT_CHANNEL) == 0) {
        inputChannel = new InputChannel();
    }
    ...
    //在上一章节，就讲的很清楚了，这里会通IPC调用到WMS，添加window。但是注意，此时把inputChannel也传递过去了，被WMS持有用作事件分发。
    res = mWindowSession.addToDisplayAsUser(mWindow, mWindowAttributes,
             getHostVisibility(), mDisplay.getDisplayId(), userId,
             mInsetsController.getRequestedVisibility(), inputChannel, mTempInsets,
             mTempControls);
    ...
    //通时inputChannel也被WindowInputEventReceiver所持有，接受WMS分发过来的事件。
    mInputEventReceiver = new WindowInputEventReceiver(inputChannel,
                            Looper.myLooper());
	...
}

上一章节我们已经很清楚了，setView会在ActivityThread调用handleResumeActivity时被WindowManager调用addView所调用，用于添加DecorView，以及调用绘制流程。但是这里面也会初始化InputChannel以及WindowInputEventReceiver用于接收事件输入。

ViewRootImpl事件分发源码分析

好了接下来进入正题，看ViewRootImpl接收到事件之后是如何处理的。

ViewRootImpl
final class WindowInputEventReceiver extends InputEventReceiver {
	...
    //用于接收事件输入
	public void onInputEvent(InputEvent event) {
            ...
            //注意：最后一个参数传入了true
            enqueueInputEvent(event, this, 0, true);

      }
	...
}

我们直接看WindowInputEventReceiver类，他是ViewRootImpl的内部类。其中onInputEvent用于接收事件输入，它调用了enqueueInputEvent，且最后一个参数传入了true。

ViewRootImpl
void enqueueInputEvent(InputEvent event,
            InputEventReceiver receiver, int flags, boolean processImmediately) {
        //获取队列输入事件
        QueuedInputEvent q = obtainQueuedInputEvent(event, receiver, flags);
		...
        ///输入事件添加进队列后，加入输入事件的默认尾部
        QueuedInputEvent last = mPendingInputEventTail;
        if (last == null) {
            mPendingInputEventHead = q;
            mPendingInputEventTail = q;
        } else {
            last.mNext = q;
            mPendingInputEventTail = q;
        }
        mPendingInputEventCount += 1;
        ...
        //由于调用传进来的是true，这里执行doProcessInputEvents
        if (processImmediately) {
            doProcessInputEvents();
        } else {
            scheduleProcessInputEvents();
        }
    }

在enqueueInputEvent中，选获取了队列输入事件，之后将它加入链表末尾，然后调用了doProcessInputEvents。

    ViewRootImpl
    void doProcessInputEvents() {
        // 交付队列中所有待处理的输入事件。
        while (mPendingInputEventHead != null) {
            QueuedInputEvent q = mPendingInputEventHead;
            mPendingInputEventHead = q.mNext;
            if (mPendingInputEventHead == null) {
                mPendingInputEventTail = null;
            }
            q.mNext = null;

            mPendingInputEventCount -= 1;
            Trace.traceCounter(Trace.TRACE_TAG_INPUT, mPendingInputEventQueueLengthCounterName,
                    mPendingInputEventCount);

            mViewFrameInfo.setInputEvent(mInputEventAssigner.processEvent(q.mEvent));
			//事件处理
            deliverInputEvent(q);
        }
		...
    }

这里循环取出事件，然后交予deliverInputEvent进行处理。

private void deliverInputEvent(QueuedInputEvent q) {
    ...
    InputStage stage;
    if (q.shouldSendToSynthesizer()) {
        stage = mSyntheticInputStage;
    } else {
        stage = q.shouldSkipIme() ? mFirstPostImeInputStage : mFirstInputStage;
    }
	...
    if (stage != null) {
        handleWindowFocusChanged();
        //通过deliver最终会调用到，InputStage具体实现类的onProcess方法。
        stage.deliver(q);
    } else {
        finishInputEvent(q);
    }
    ...
}

//这里说明一下，在ViewRootImpl的setView方法中，还会初始化，这么几个InputStage，用于处理不同的事件。
//对于点击事件来说，则最终会交由ViewPostImeInputStage进行处理
InputStage viewPostImeStage = new ViewPostImeInputStage(mSyntheticInputStage);
InputStage nativePostImeStage = new NativePostImeInputStage(viewPostImeStage,
                                                            "aq:native-post-ime:" + counterSuffix);
InputStage earlyPostImeStage = new EarlyPostImeInputStage(nativePostImeStage);
InputStage imeStage = new ImeInputStage(earlyPostImeStage,
                                        "aq:ime:" + counterSuffix);
InputStage viewPreImeStage = new ViewPreImeInputStage(imeStage);
InputStage nativePreImeStage = new NativePreImeInputStage(viewPreImeStage,
                                                          "aq:native-pre-ime:" + counterSuffix);

这个方法里面出现了InputStage，它是一个基类，有各种不同的实现用来处理不同的事件，比如点击事件，我们可以看ViewPostImeInputStage。

ViewPostImeInputStage
protected int onProcess(QueuedInputEvent q) {
	if (q.mEvent instanceof KeyEvent) {
		return processKeyEvent(q);
	} else {
		final int source = q.mEvent.getSource();
		if ((source & InputDevice.SOURCE_CLASS_POINTER) != 0) {
            //判断触摸事件，会走这个方法
			return processPointerEvent(q);
		} else if ((source & InputDevice.SOURCE_CLASS_TRACKBALL) != 0) {
			return processTrackballEvent(q);
		} else {
			return processGenericMotionEvent(q);
		}
	}
}

这里会判断事件类型，比如触摸还是键盘输入？我们看触摸事件，此时会调用processPointerEvent。

ViewPostImeInputStage
private int processPointerEvent(QueuedInputEvent q) {
	final MotionEvent event = (MotionEvent)q.mEvent;

	...
    //调用了dispatchPointerEvent
	boolean handled = mView.dispatchPointerEvent(event);
	...
	return handled ? FINISH_HANDLED : FORWARD;
}

我们看到这里面调用了dispatchPointerEvent，那么这个mView是谁呢？当然是DecorView了，在setView的时候传进来的嘛。

接下来看DecorView的dispatchPointerEvent，但是找了一下竟然没发现！！！

好吧，在其父类View中发现了，我们看一眼

View
public final boolean dispatchPointerEvent(MotionEvent event) {
	if (event.isTouchEvent()) {
        //触摸，执行
		return dispatchTouchEvent(event);
	} else {
		return dispatchGenericMotionEvent(event);
	}
}

这里面依旧判断了是否是触摸，所以我们直接看dispatchTouchEvent，由于我们知道mView就是DecorView，而DecorView会实现dispatchTouchEvent方法，所以我们需要看DecorView的dispatchTouchEvent方法。

DecorView
public boolean dispatchTouchEvent(MotionEvent ev) {
	final Window.Callback cb = mWindow.getCallback();
	return cb != null && !mWindow.isDestroyed() && mFeatureId < 0 ? cb.dispatchTouchEvent(ev) : super.dispatchTouchEvent(ev);
}

而在前面的章节中我们知道，在ActivityThread调用HandleLaunchActivity流程中，会调用到Activity的attach方法，在这里会创建真正的PhoneWindow，同时执行了这样依据代码mWindow.setCallback(this);，所以显而易见，Activity实现了Window.Callback接口，并且被mWindow所持有。所以这里面就调用到了Activity的dispatchTouchEvent。

Activity
public boolean dispatchTouchEvent(MotionEvent ev) {
	if (ev.getAction() == MotionEvent.ACTION_DOWN) {
		onUserInteraction();
	}
    //通过PhoneWindow调用到DecorView的superDispatchTouchEvent方法，DecorView调用了ViewGroup的dispatchTouchEvent，开启事件分发。
    if (getWindow().superDispatchTouchEvent(ev)) {
		return true;
	}
    //如果没有拦截处理，则自己消费处理
	return onTouchEvent(ev);
}

说明一下：这里面的getWindow().superDispatchTouchEvent(ev)，最终会调用到DecorView的superDispatchTouchEvent方法，而DecorView的superDispatchTouchEvent会调用ViewGroup的dispatchTouchEvent，进而开启我们所熟知的事件分发。

看了上面的流程可能大家有点不理解，为什么要从DecorView绕道Activity，之后再给DecorView呢？

因为绕一圈，才可以将Activity作为事件分发的起点呀，当大家都不消费的事件的时候，事件就流回Activity了。

总结

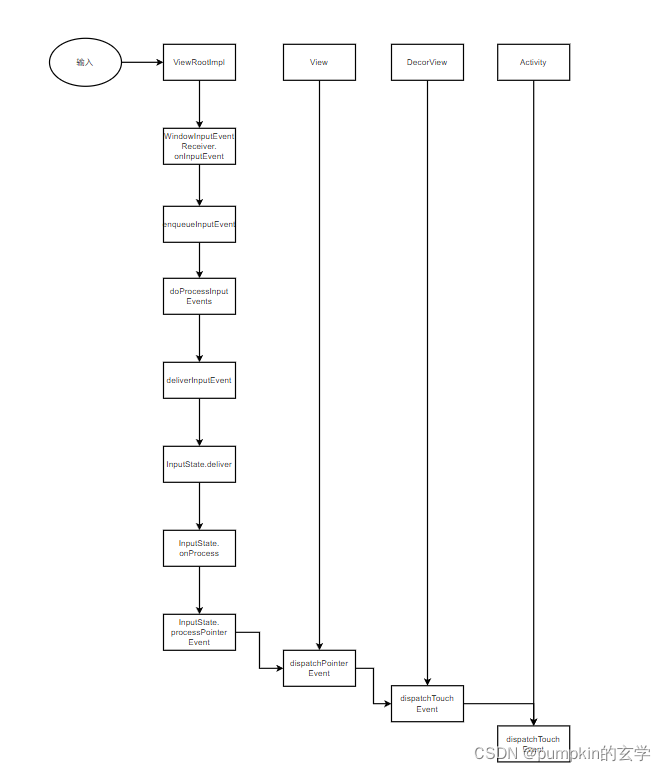

直接看流程图就好

下一章节预告： 一定要在主线程才可以更新UI吗？为什么？
