[移动开发]从源码角度理解ConstraintLayout#onMeasure对child的measure调用次数

熟悉绘制流程的都知道，ViewGroup可以决定child的绘制时机以及调用次数。

今天我们简单看下较为复杂的ConstraintLayout，看一下它对子View的onMeasure调用次数具体是多少。

简单起见，我们选择进入Activity的时机，在前面的blog进入Activity时，为何页面布局内View#onMeasure会被调用两次？提到过，进入页面时最少会走两遍绘制流程，我们需要观测下每次绘制流程中，child的onMeasure执行次数。

系列文章：
从源码角度理解FrameLayout#onMeasure对child的measure调用次数
从源码角度理解LinearLayout#onMeasure对child的measure调用次数
从源码角度理解RelativeLayout#onMeasure对child的measure调用次数
从源码角度理解ConstraintLayout#onMeasure对child的measure调用次数
ViewGroup在调用onMeasure时，会先测量父View，还是会先测量子View？

通过log观测现象

时机：进入页面;
环境：Android sdk版本30

由于ConstraintLayout的功能强大，导致其绘制流程相对复杂，我无法在很短的篇幅中讲到所有的绘制关键节点，那就退而求其次，以一些比较典型的用法来观测ConstraintLayout的绘制调用栈，让大家直观的感受下ConstraintLayout中绘制相关的核心类。

xml布局：里面的自定义View都只是添加了log。

demo:ConstraintLayoutTest1Activity

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".measure.ConstraintLayoutTest1Activity">

    <com.tinytongtong.androidstudy.measure.view.CustomConstraintLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <com.tinytongtong.androidstudy.measure.view.CustomSingleView
            android:id="@+id/view1"
            android:layout_width="100dp"
            android:layout_height="100dp"
            android:background="@color/colorAccent"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toTopOf="parent" />

        <com.tinytongtong.androidstudy.measure.view.CustomTextView
            android:id="@+id/view2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:ellipsize="end"
            android:gravity="center"
            android:maxLines="1"
            android:text="我是文本我是文本我是文本"
            android:textColor="#FDA413"
            android:textSize="12sp"
            app:layout_constrainedWidth="true"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintHorizontal_bias="0"
            app:layout_constraintHorizontal_chainStyle="packed"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toLeftOf="@id/view3"
            app:layout_constraintTop_toTopOf="parent" />

        <com.tinytongtong.androidstudy.measure.view.CustomImageView
            android:id="@+id/view3"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:src="@drawable/ic_birthday_cake"
            android:visibility="visible"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintLeft_toRightOf="@id/view2"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintTop_toTopOf="parent"
            tools:visibility="visible" />

        <androidx.constraintlayout.widget.Guideline
            android:id="@+id/guideline1"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:orientation="vertical"
            app:layout_constraintGuide_begin="44dp" />

        <androidx.constraintlayout.widget.Guideline
            android:id="@+id/guideline2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:orientation="vertical"
            app:layout_constraintGuide_end="44dp" />

        <com.tinytongtong.androidstudy.measure.view.CustomButton
            android:id="@+id/view4"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:gravity="center_vertical"
            android:orientation="vertical"
            android:text="猫了个咪啊"
            app:layout_constrainedWidth="true"
            app:layout_constraintBottom_toBottomOf="parent"
            app:layout_constraintLeft_toLeftOf="@id/guideline1"
            app:layout_constraintRight_toRightOf="@id/guideline2"
            app:layout_constraintTop_toTopOf="parent" />

        <com.tinytongtong.androidstudy.measure.view.CustomLinearLayout
            android:id="@+id/view5"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:background="@color/background_debug"
            app:layout_constraintBottom_toBottomOf="parent" />

        <com.tinytongtong.androidstudy.measure.view.CustomRelativeLayout
            android:id="@+id/view6"
            android:layout_width="wrap_content"
            android:layout_height="match_parent"
            android:background="@color/background_info"
            app:layout_constraintRight_toRightOf="parent" />

        <com.tinytongtong.androidstudy.measure.view.CustomFrameLayout
            android:id="@+id/view7"
            android:layout_width="0dp"
            android:layout_height="0dp"
            android:background="@color/background_wtf"
            android:minWidth="50dp"
            android:minHeight="50dp"
            app:layout_constraintDimensionRatio="1:1"
            app:layout_constraintLeft_toLeftOf="@id/view1"
            app:layout_constraintRight_toRightOf="@id/view1"
            app:layout_constraintTop_toBottomOf="@id/view1" />

    </com.tinytongtong.androidstudy.measure.view.CustomConstraintLayout>

</LinearLayout>

这里的不居中，使用了ConstraintLayout的一些典型用法，包括不同宽高表示、相对定位（eg:layout_constraintBottom_toBottomOf）、chain、constrainedWidth、bias、GuideLine、ratio等典型用法。

现实效果

宽高两两组合，一共有四种情况，具体效果如下表：

说明：
M：onMeasure；L：onLayout；D：onDraw。
M:2,L:1,D:1 表示onMeasure调用了2次，onLayout调用了1次，onDraw调用了一次。

我们知道，进入Activity时，最少会走两次onMeasure方法，具体请看进入Activity时，为何页面布局内View#onMeasure会被调用两次？。

观察表格中的内容我们发现，在我们demo的布局中，不论处于何种约束，一次测量流程中，child的onMeasure都是调用一次的。

源码分析-debug分析

ConstraintLayout的绘制相关的核心类

先明确一下，ConstraintLayout的绘制相关的核心类：

1、ConstraintLayout中：
①持有ConstraintWidgetContainer对象mLayoutWidget，绘制是交给ConstraintWidgetContainer来处理的。
②持有Measurer对象mMeasurer，ConstraintLayout中实现了Measurer接口，所有的绘制最终都会调用到ConstraintLayout#Measurer#measure中。

2、ConstraintWidgetContainer中：
①持有多个ConstraintWidget对象，ConstraintLayout的一个child对应一个ConstraintWidget对象。ConstraintWidget对象中也会持有child对象。
②持有BasicMeasure对象mBasicMeasureSolver，BasicMeasure是测量流程的核心类。
③持有DependencyGraph对象mDependencyGraph

3、ConstraintWidget：
①ConstraintLayout的每个child的LayoutParams中的数据，都会转换到对应的ConstraintWidget中，后续的测量是基于ConstraintWidget的。
②ConstraintWidgetContainer也继承了ConstraintWidgetContainer。
③通过getCompanionWidget()方法，可以获取到ConstraintWidget绑定的child。
④持有ConstraintAnchor列表，表示控件相互间的依赖关系。

4、BasicMeasure：测量流程的核心类。
①持有ArrayList<ConstraintWidget>类型变量mVariableDimensionsWidgets，mVariableDimensionsWidgets参与第二次绘制。

5、BasicMeasure#Measurer接口：
①所有的测量操作，最终都会交由BasicMeasure#Measurer#measure方法处理。
②唯一实现类是ConstraintLayout

6、BasicMeasure#Measure类：
①定义了measureStrategy的三种取值。
②定义了horizontalBehavior和verticalBehavior等数据

记住一句话就好：最终的测量逻辑，都在ConstraintLayout#Measurer#measure(ConstraintWidget widget, BasicMeasure.Measure measure)方法中。

Debug观测调用栈

由于ConstraintLayout的功能强大，导致其绘制流程相对复杂，我无法在很短的篇幅中讲到所有的绘制关键节点，那就退而求其次，以一些比较典型的用法来观测ConstraintLayout的绘制调用栈，让大家直观的感受下ConstraintLayout中绘制相关的核心类。

我们在ConstraintLayout#Measurer#measure方法中打断点，这样就可以观察到所有child的调用时机和调用栈了。

我们的布局中一共有7个child（不算GuideLine），经过观测，在一次测量流程中，他们经过了两轮测量。第一次测量包含所有的child，但是跳过了view7；第二次测量针对的是view2、view4、view7，跳过了view2和view4，只测量了view7。这样下来一次测量流程中，所有的child就只测量了一遍，没有重复测量。

第一次测量的调用栈

具体细节我们看下：

第一次测量的调用栈：不会测量所有的widget，会跳过部分widget。本例中跳过了view7。

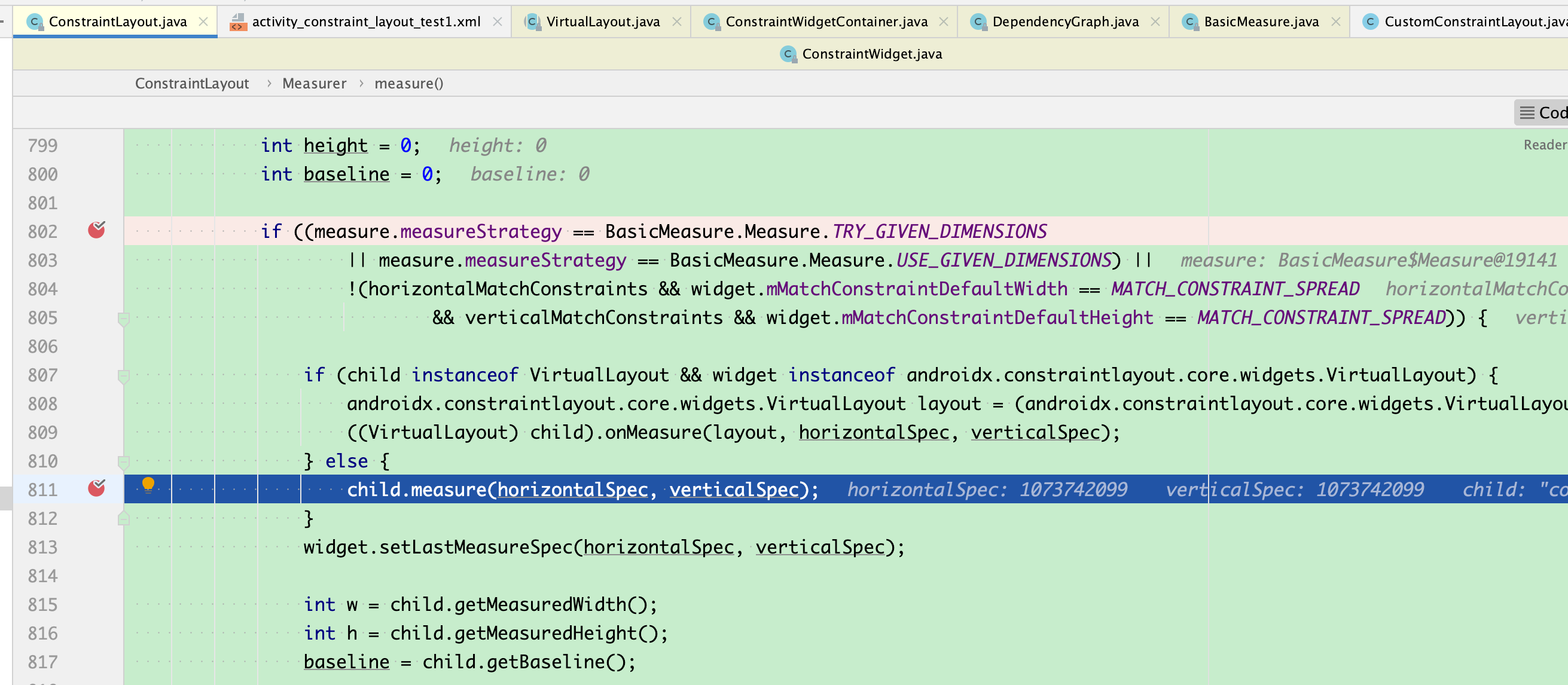

调用child#measure方法的地方：

第一次测量调用链：方法后面的行数，跟debug截图是一致的。

--> ConstraintLayout#onMeasure(int widthMeasureSpec, int heightMeasureSpec)：1708行
--> ConstraintLayout#resolveSystem(ConstraintWidgetContainer layout, int optimizationLevel, ...)：1594行
--> ConstraintWidgetContainer#measure(int optimizationLevel, int widthMode, int widthSize, ...)：120行
--> BasicMeasure#solverMeasure(ConstraintWidgetContainer layout, int optimizationLevel, ...)：278行
--> BasicMeasure#measureChildren(ConstraintWidgetContainer layout)：134行
--> BasicMeasure#measure(Measurer measurer, ConstraintWidget widget, int measureStrategy)：466行
--> ConstraintLayout#Measurer#measure(ConstraintWidget widget, BasicMeasure.Measure measure)：811行
--> View#measure(int widthMeasureSpec, int heightMeasureSpec)：25466行
--> View#onMeasure(int widthMeasureSpec, int heightMeasureSpec)。

最终的测量逻辑，都在ConstraintLayout#Measurer#measure(ConstraintWidget widget, BasicMeasure.Measure measure)方法中。

第二次测量的调用栈

第二次测量的调用栈：是从BasicMeasure#solverMeasure方法中，maxIterations中触发的，但是这一次不会执行View#onMeasure方法。

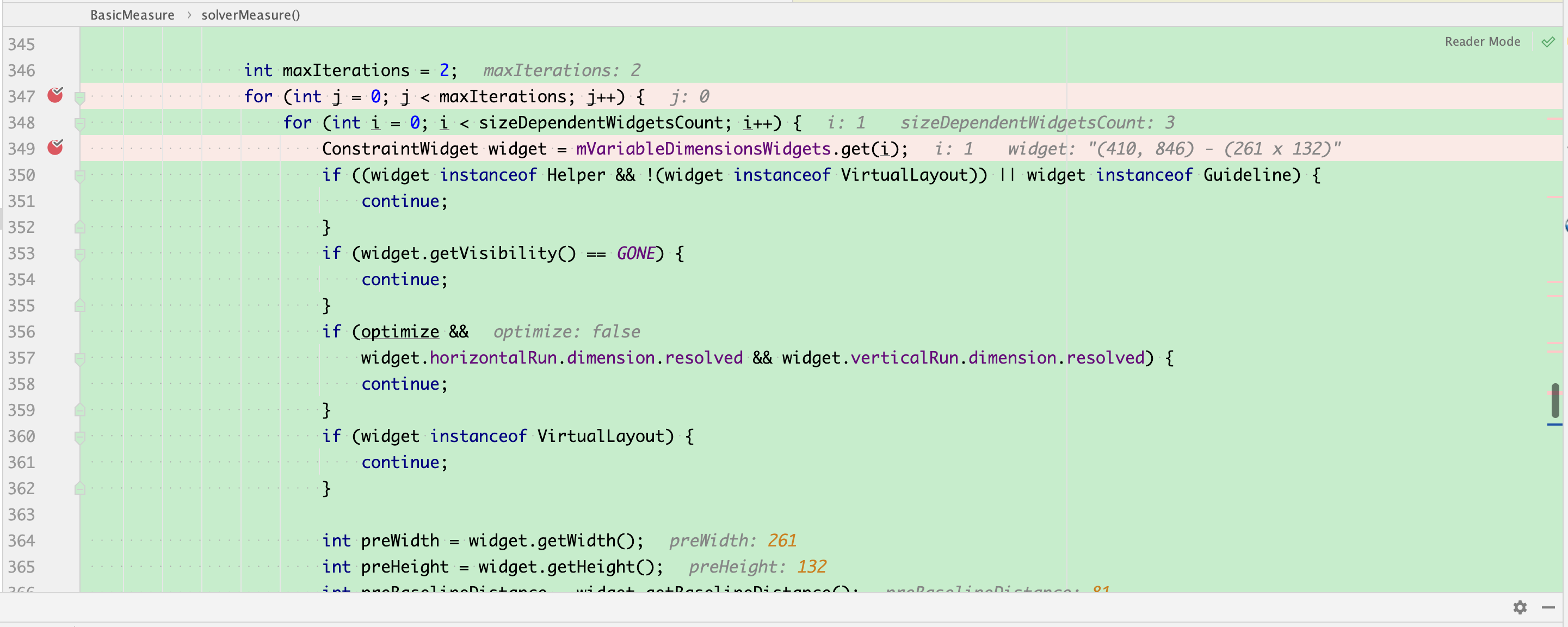

从BasicMeasure#solverMeasure方法中，maxIterations中触发的。

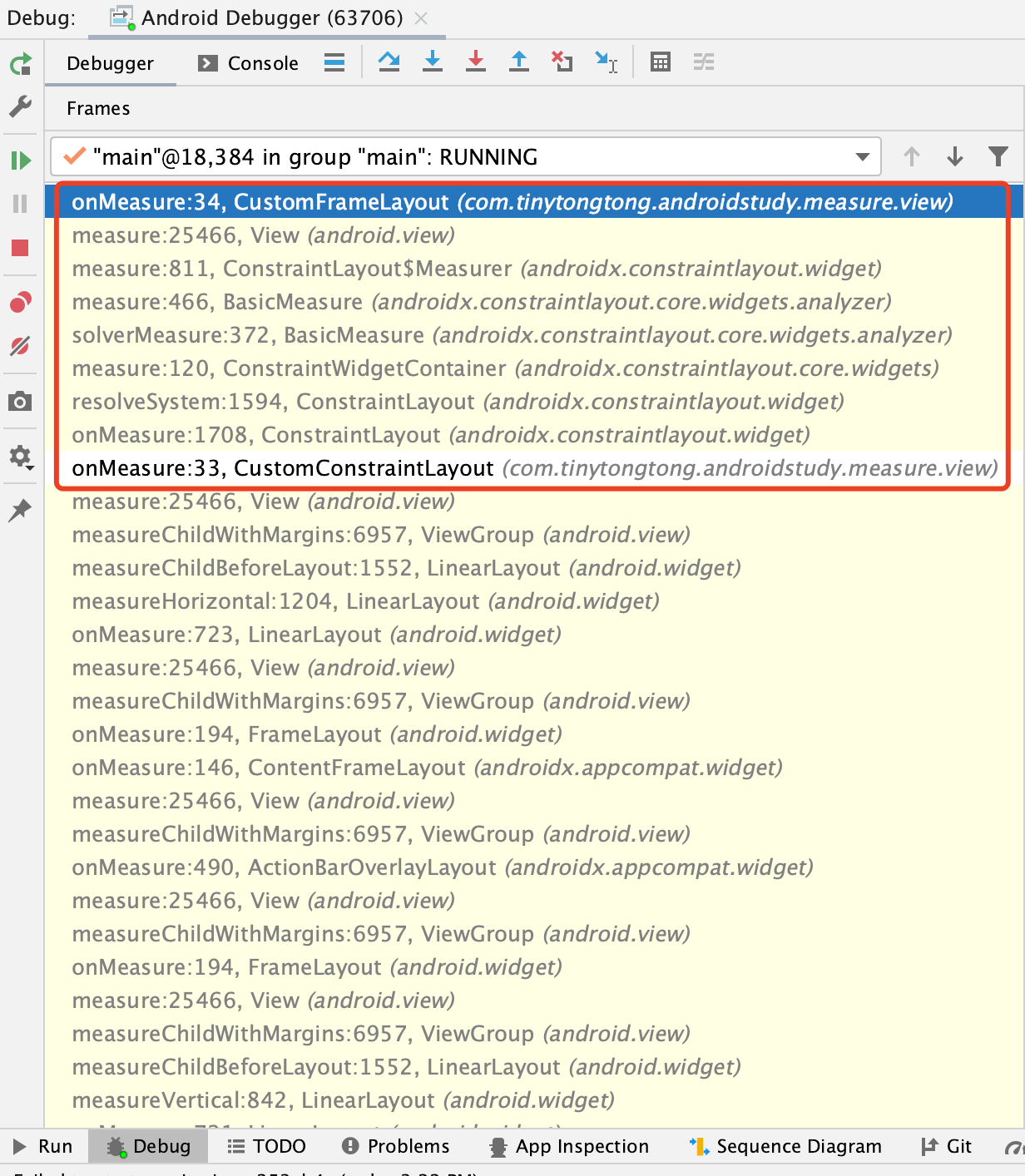

第二次测量调用链：跟第一次调用的区别是，BasicMeasure#solverMeasure方法中直接调用了BasicMeasure#measure方法。

--> ConstraintLayout#onMeasure(int widthMeasureSpec, int heightMeasureSpec)：1708行
--> ConstraintLayout#resolveSystem(ConstraintWidgetContainer layout, int optimizationLevel, ...)：1594行
--> ConstraintWidgetContainer#measure(int optimizationLevel, int widthMode, int widthSize, ...)：120行
--> BasicMeasure#solverMeasure(ConstraintWidgetContainer layout, int optimizationLevel, ...)：372行
--> BasicMeasure#measure(Measurer measurer, ConstraintWidget widget, int measureStrategy)：466行
--> ConstraintLayout#Measurer#measure(ConstraintWidget widget, BasicMeasure.Measure measure)：811行
--> View#measure(int widthMeasureSpec, int heightMeasureSpec)：25466行
--> View#onMeasure(int widthMeasureSpec, int heightMeasureSpec)。

最终的测量逻辑，都在ConstraintLayout#Measurer#measure(ConstraintWidget widget, BasicMeasure.Measure measure)方法中。

ConstraintLayout#onMeasure核心逻辑

我们看下ConstraintLayout#onMeasure方法的核心逻辑：

①ConstraintLayout#updateHierarchy()：建立child间的约束关系。
②mLayoutWidget.updateHierarchy()：向BasicMeasure#mVariableDimensionsWidgets中添加符合条件的数据。
③resolveSystem：执行测量流程

在第二步mLayoutWidget.updateHierarchy()方法中，view2、view4、view7会被加入到BasicMeasure#mVariableDimensionsWidgets中。其中view2、view4也参与了第一次测量；第二次测量就是针对BasicMeasure#mVariableDimensionsWidgets中的数据的，所以view2、view4和view7都参与了第二次测量，但是view2和view4因为已经测量过了，所以没有重复测量，只有view7参与了第二次测量。

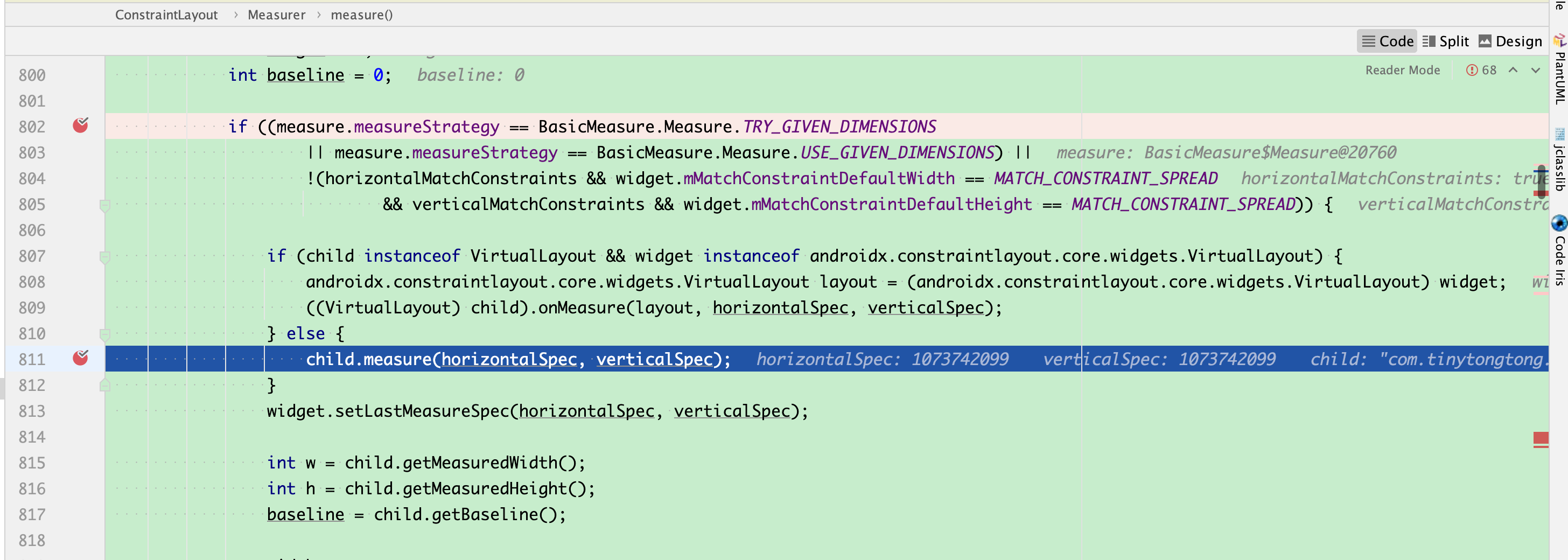

view7跳过了第一次测量，参与的是第二次测量，具体代码如下：

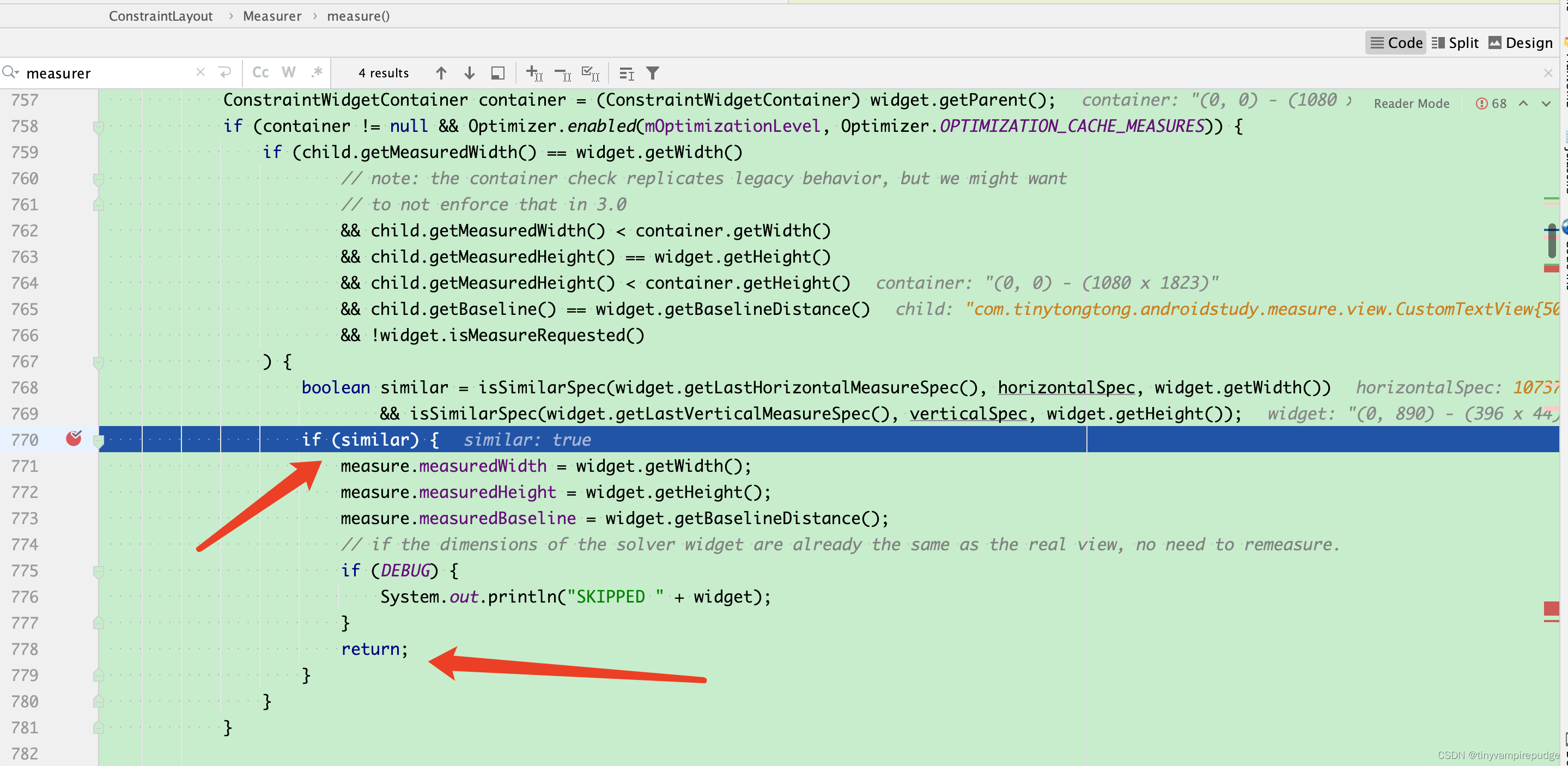

view2和view4会在ConstraintLayout#Measurer#measure中被拦截住，不会再次参与测量。具体代码如下：

总结下，view1到view6都参与了第一次测量，view7参与了第二次测量，所以一个测量流程中，每个child只测量了一次。

当然了，我的demo中写的都是ConstraintLayout中普通的用法，ConstraintLayout中的optimizer、Helper、VirtualLayout等其他用法都没有涉及，这些也会对测量流程有影响。不过可以肯定的是，ConstraintLayout针对测量次数做了大量优化，尽可能的降低了绘制次数，这个从我们的demo中也可以看出来。

总结

通过本次浅显的实验，可以大致得出一个结论，一次测量流程中，ConstraintLayout中child#onMeasure的调用次数，大部分情况下是一次(本次的demo没有观测到多次的场景)，即使它支持的特性很多，这应该也是我们喜欢使用它的一个原因。
