1 在模拟器上运行
（1）打开上次创建的 MyApplication 工程，点击 file->project structure ，如图所示，选中默认的 NDK，然后点击 Apply，最后点击 OK。
?
（2）选择创建好的模拟器型号，如下图所示

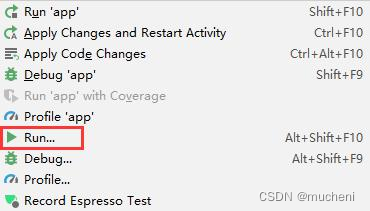

（3）点击工具栏“Run”,再点击如下图所示红框的位置。

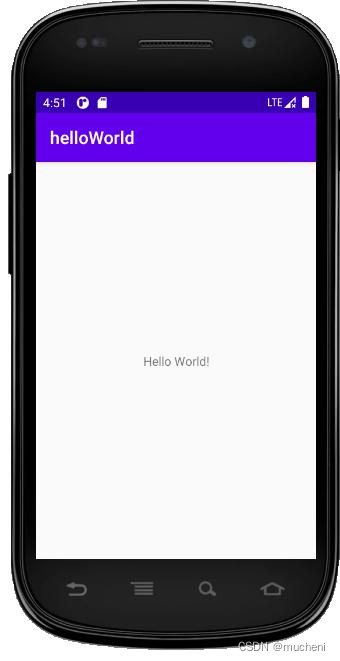

（4）等待几分钟，就可以看到模拟器上出现了 helloworld 的字样，如图所示。
30.2 在开发板上运行
在开发板上运行 APP 程序之前，要准备做好以下工作：
? 在硬件方面，开发板的电源线，调试串口线，OTG 烧写线，屏幕要连接好。
? 在软件方面，windows 系统要安装好 PL2303 驱动和 adb 驱动，开发板要烧写?Android?系统。并且开发板要参考第二十章 使用 ADB 命令传递文件到 Android 设备“允许 usb 调试”章节进行设置。

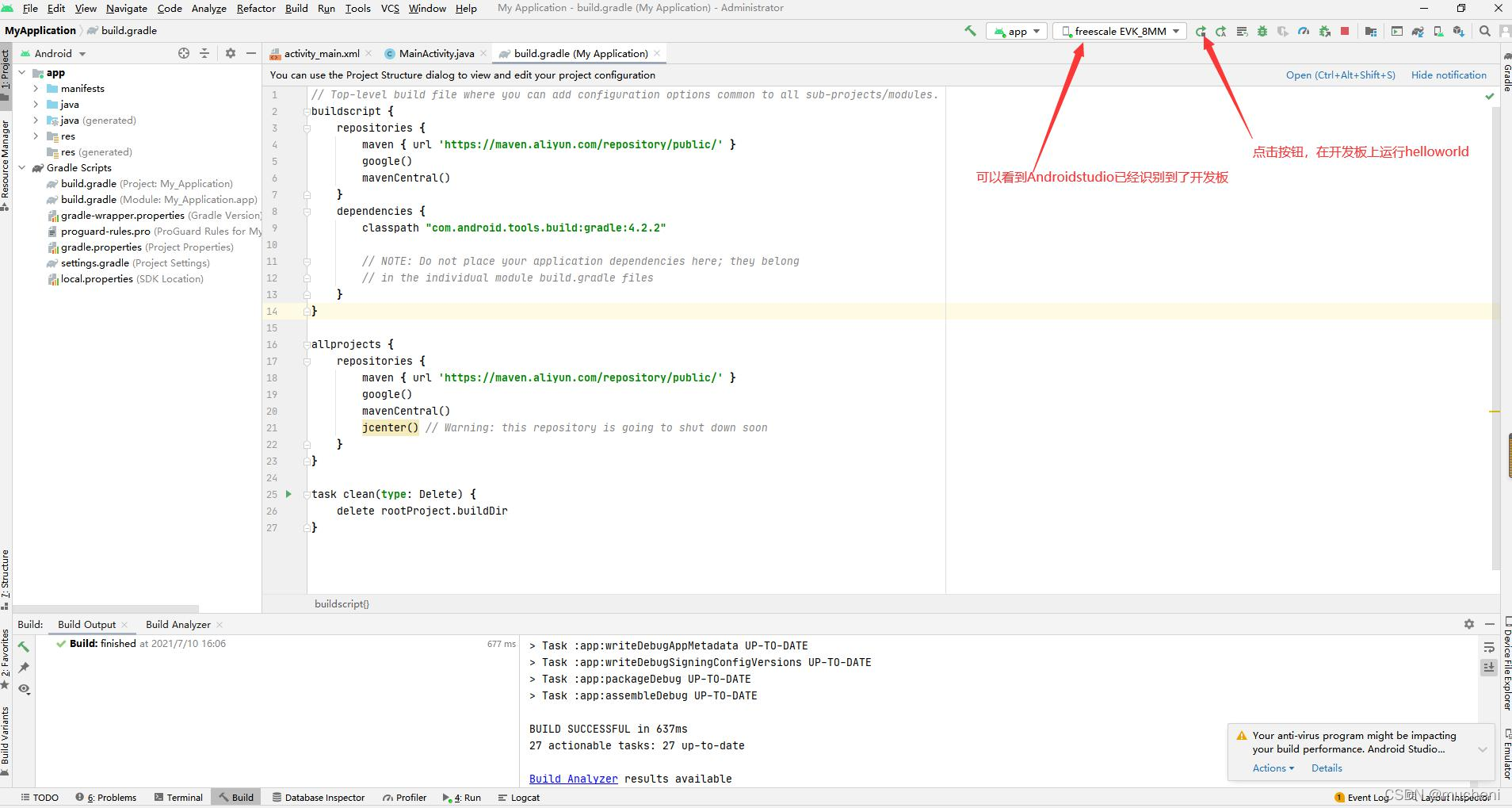

1 打开上次创建的 MyApplication 工程，在红框那里我们可以看到开发板已经被识别到了，注意！！！一定要按照第二十章 使用 ADB 命令传递文件到 Android 设备章节进行设置，否则会识别不到开发板。点击箭头所指的绿色三角形，项目开始运行，稍微等待一会，安装成功，如下图所示：

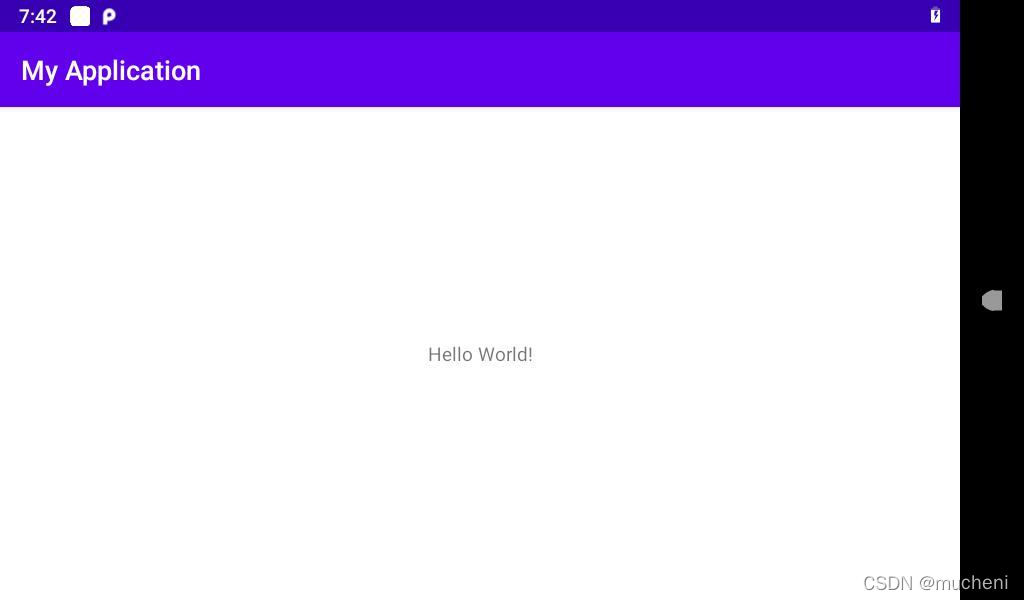

2 此时，开发板连接的屏幕上已经显示出 helloworld 字样，如下图所示

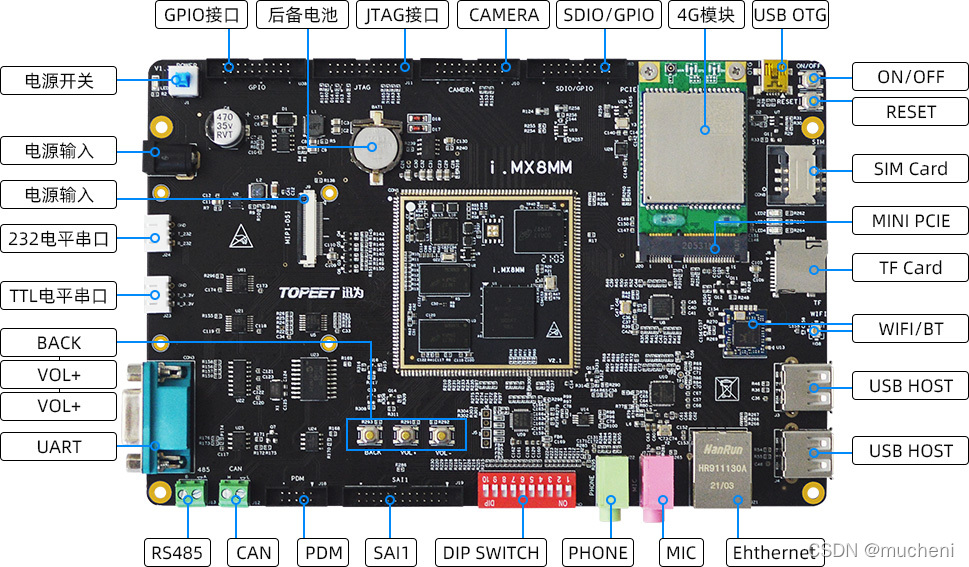

迅为IMX8M mini开发板：
