AppbarLayout效果展示

在Toolbar的基础上，我们还要学习如何实现Toolbar的收缩和扩展效果。
如下效果：
要实现这样的效果，需要用到：CoordinatorLayout 和 AppbarLayout 的配合，以及实现了 NestedScrollView 的布局或控件。AppbarLayout 是一种支持响应滚动手势的app bar布局，CollapsingToolbarLayout 则是专门用来实现子布局内不同元素响应滚动细节的布局。
与 AppbarLayout 组合的滚动布局 (RecyclerView，NestedScrollView等) 需要设置app:layout_behavior-"@string/appbar_scrolling_view_behavior"，没有设置的话，AppbarLayout 将不会响应滚动布局的滚动事件。

AppbarLayout

xml源码

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <com.google.android.material.appbar.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <androidx.appcompat.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            android:minHeight="?attr/actionBarSize"
            app:title="我用什么把你留住"
            app:titleTextAppearance="@style/ToolbarTitle"
            android:theme="@style/fhy_action"
            app:popupTheme="@style/ToolbarPopupTheme"
            app:layout_scrollFlags="scroll"/>
    </com.google.android.material.appbar.AppBarLayout>
    <androidx.core.widget.NestedScrollView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_behavior="@string/appbar_scrolling_view_behavior">
        <TextView
            android:id="@+id/content"
            android:layout_margin="16dp"
            android:padding="16dp"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:lineSpacingMultiplier="2"
            android:text="@string/textContent"/>
        <!-- android:lineSpacingExtra，设置行间距，取值范围：正数、负数和0，正数表示增加相应的大小，负数表示减少相应的大小，0表示无变化。-->
        <!-- android:lineSpacingMultiplier，设置行间距的倍数，取值范围：浮点数，如果值大于1.0表示增加行间距，如果值小于1.0表示减少行间距，等于1.0时表示无变化。-->
        <!-- android:layout_margin="16dp"，TextView距离上下左右边框的距离-->
        <!-- android:padding="16dp"，TextView中的文本内容距离TextView上下左右边界的距离-->
    </androidx.core.widget.NestedScrollView>


</androidx.coordinatorlayout.widget.CoordinatorLayout>

效果

在这里插入图片描述

可以看到
- 随着文本往上滚动，顶部的Toolbar也往上滚动，直到消失。
- 随着文本往下滚动，一直滚到文本的第一行露出来，Toolbar也逐渐露出来。
再解释重点代码之前，说一下自己相对于原博文Toolbar部分代码的改动，
- 共有三部分不同：
- 第一部分：增加一条属性：app:titleTextAppearance="@style/ToolbarTitle" ，这是用来设置标题字体的大小和颜色的。具体查看ToolbarTitle内部代码：
- 第二部分，设置android:theme属性为自定义主题fhy_action，具体查看fhy_action内部代码：
- 第三部分，设置app:popupTheme属性为自定义主题ToolbarTitle，具体查看ToolbarTitle内部代码：主要是设置overflow按钮弹出的菜单背景颜色和位置。

重点代码解释

从上面的布局中可以看到，其实在整个父布局CoordinatorLayout下面，是由2个子布局的：
- AppbarLayout
- NestedScrollView
- NestedScrollView先放一边，我们来看AppbarLayout
- AppbarLayout继承自LinearLayout，布局方向为垂直方向。所以你把它可以当做垂直布局的LinearLayout来使用。AppbarLayout是在LinearLayout上加了一些材料设计的概念，它可以让你定制当某个可滚动View的滚动手势发生变化时，其内部的子View实现何种动作。
注意：
- 上面提到的“某个可滚动View”，可以理解为某个ScrollView，当某个ScrollView发生滚动时，你可以定制你的“顶部栏”应该执行哪些动作（如跟着一块滚动、保持不懂等等）。
- 这里某个ScrollView就是NestedScrollView或者实现了NestedScrollView机制的其他控件，如RecylerView，它有一个布局行为 layout_behavior：
- app:layout_behavior="@string/appbar_scrolling_view_behavior"
- 这是一个系统behavior，从字面意思就可以看到，是为appbar设置滚动动作的一个behavior，没有这个属性的话，Appbar就是死的，有了它就有了灵魂。
- 我们可以通过给Appbar下的子View添加 app:layout_scrollFlags 来设置各子View执行的动作，scrollFlags可以设置的动作如下：

scrollFlags设置动作

scroll :
- app:layout_scrollFlags="scroll"
- 值设为scroll的View会跟随滚动事件一起发生移动。就是当指定的ScrollView发生滚动时，该View也跟随一起滚动，就好像这个View也是属于这个ScrollView一样。
- 上面的效果就是设置了scroll之后的：
  - 随着文本往上滚动，顶部的Toolbar也往上滚动，直到消失。
  - 随着文本往下滚动，一直滚到文本的第一行露出来，Toolbar也逐渐露出来。
enterAlways:
- app:layout_scrollFlags="scroll|enterAlways"
- 值设为enterAlways的View，当任何时候ScrollView往下滚动时，该View会直接往下滚动。而不用考虑ScollView是否滚动到最顶部（第一行）还是哪里。
- 效果如下：
exitUntilCollapsed:
- 值设为exitUntilCollapsed的View，当这个View要往上逐渐“消逝”时，会一直往上滑动，直到剩下的高度达到它的最小高度后，再响应ScrollView的内部滑动事件。
- 理解的话，就是在ScrollView往上滑动时，首先是View把滑动事件“夺走”，由View去执行滑动，直到滑动最小高度后，把这个滑动事件“还”回去，让ScrollView内部去上滑。
- ```
   <androidx.appcompat.widget.Toolbar
       ......
       android:layout_height="?attr/actionBarSize"
       android:minHeight="20dp"
       app:layout_scrollFlags="scroll|exitUntilCollapsed"/>
```
- 效果图：
- 看着有些不协调，Toolbar没有完全显示出来，改动下android:layout_height属性和android:minHeight属性
- ```
    <androidx.appcompat.widget.Toolbar
        ......
        android:layout_height="150dp"
        android:minHeight="?attr/actionBarSize"
        app:layout_scrollFlags="scroll|exitUntilCollapsed"/>
```
- 效果图：
enterAlwaysCollapsed:
- 是enterAlways的附加选项，一般根enterAlways一起使用，它是指，View在往下“出现”的时候，首先是enteAlways效果，当View的高度达到最小高度时，View就暂时不去往下滚动，知道ScrollView滑动到顶部不再滑动时，View再继续往下滑动，直到滑到View的顶部结束。
- ```
   <androidx.appcompat.widget.Toolbar
       ......
       android:layout_height="150dp"
       android:minHeight="?attr/actionBarSize"
       app:layout_scrollFlags="scroll|enterAlways|enterAlwaysCollapsed"/>
```
- 效果图：
- 注意: Toolbar的默认最小高度时"?attr/actionBarSize"，很多时候可以不同设置，而且从gif图中可以看出，其实这里有个缺陷，就是title的位置和toolbar上的图标行脱离了。
- 后面讲解的 CollapsingToolbarLayout 可以解决这个问题，先丢出来。
snap:
- 就是Child View滚动比例的一个吸附效果，也就是说，Child View不会存在局部显示的情况，滚动Child View的部分高度，当我们松开手指时，Child View要么向上全部滚出屏幕，要么向下全部滚进屏幕，有点类似ViewPage的左右滑动。
- ```
  <androidx.appcompat.widget.Toolbar
      ......
      android:layout_height="?attr/actionBarSize"
      app:layout_scrollFlags="scroll|snap"/>
```
- 效果图：

CollapsingToolbarLayout

CollapsingToolbarLayout是用来对Toolbar进行再次包装的ViewGroup，主要是用于实现折叠（其实就是看起来像伸缩）的AppBar效果。它需要放在AppBarLayout布局里面，并且作为AppBarLayout的直接子View。CollapsingToolbarLayout主要包括几个功能：
- 折叠Title（Collapsing title）：当布局内容全部显示出来时，title是最大的，但是随着View逐步溢出屏幕顶部，title变得越来越小。你可以通过调用setTitle方法来设置title。
- 内容纱布（Content Scrim）：根据滚动的位置是否到达一个阈值，来决定是否对View“盖上纱布”。可以通过setContentScrim(Drawable)来设置纱布的图片，默认contentScrim是colorPrimary的色值。
- 状态栏纱布（Status bar Scrim）：根据滚动位置是否到达一个阈值决定是否对状态栏“盖上纱布”，你可以通过setStatusBarScrim(Drawable)来设置纱布图片，但是只能在LOLLOPOP设备上面有作用。默认statusBarScrim是colorPrimaryDark的色值。
- 视差滚动子View（Parallax scrolling children）：子view可以选择在当前的布局当时是否以“视差”的方式来跟随滚动。（其实就是让这个View的滚动的速度比其他正常滚动的View速度稍微慢一些）。将布局参数app:layout_collapseMode设为：parallax。
- 将子View位置固定（Pinned position children）：子View可以选择是否在全局空间上固定位置，这对于Toolbar来说非常有用，因为当布局在移动时，可以将Toolbar固定位置而不受移动的影响。将app:layout_collapseMode设为：pin。
更改布局如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <com.google.android.material.appbar.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="150dp">

        <com.google.android.material.appbar.CollapsingToolbarLayout
            android:id="@+id/collapsing"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:theme="@style/fhy_action"
            app:layout_scrollFlags="scroll|exitUntilCollapsed">
            <!-- 将原本属于Toolbar的属性app:layout_scrollFlags="scroll|exitUntilCollapsed"移到了CollapsingToolbarLayout上-->
            <!-- 同时给Toolbar增加了一个折叠属性：app:layout_collapseMode="parallax" -->
            <androidx.appcompat.widget.Toolbar
                android:id="@+id/toolbar"
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"
                android:background="?attr/colorPrimary"
                android:elevation="4dp"
                app:title="我用什么把你留住"
                app:popupTheme="@style/ToolbarPopupTheme"
                app:layout_collapseMode="parallax"/>

        </com.google.android.material.appbar.CollapsingToolbarLayout>
    </com.google.android.material.appbar.AppBarLayout>
    <androidx.core.widget.NestedScrollView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_behavior="@string/appbar_scrolling_view_behavior">
        <TextView
            android:id="@+id/content"
            android:layout_margin="16dp"
            android:padding="16dp"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:lineSpacingMultiplier="2"
            android:text="@string/textContent"/>
        <!-- android:lineSpacingExtra，设置行间距，取值范围：正数、负数和0，正数表示增加相应的大小，负数表示减少相应的大小，0表示无变化。-->
        <!-- android:lineSpacingMultiplier，设置行间距的倍数，取值范围：浮点数，如果值大于1.0表示增加行间距，如果值小于1.0表示减少行间距，等于1.0时表示无变化。-->
        <!-- android:layout_margin="16dp"，TextView距离上下左右边框的距离-->
        <!-- android:padding="16dp"，TextView中的文本内容距离TextView上下左右边界的距离-->
    </androidx.core.widget.NestedScrollView>


</androidx.coordinatorlayout.widget.CoordinatorLayout>

将原本属于Toolbar的几个属性移动到了CollapsingToolbarLayout上，分别是：android:theme="@style/fhy_action" 、app:layout_scrollFlags="scroll|exitUntilCollapsed"
同时给Toolbar增添了一个折叠模式属性：app:layout_collapseMode="parallax"
效果图如下：

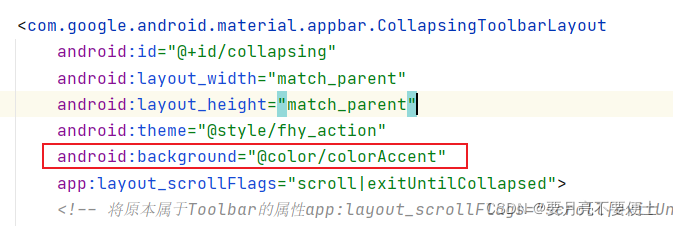

- 可以看到折叠区域是默认黑色，我们可以给折叠区域加上背景色：
- 效果如下：
- 可以看到这时Toolbar区域背景色和折叠区域背景色对比鲜明。
以上的折叠模式，导致Toolbar的顶部图标没了，我们更改下折叠模式：app:layout_collapseMode="pin"
- 效果图：
我们继续把layout_scrollFlags属性更改下app:layout_scrollFlags="scroll|enterAlwaysCollapsed|enterAlways"
- 效果图
- 效果蛮不错的，有了点Goole Material Design的感觉了。

CollapsingToolbarLayout添加控件

上面说CollapsingToolbarLayout是个ViewGroup，那么肯定还可以添加控件，那么我们在里面添加一个ImageView来看看，更改布局如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    xmlns:app="http://schemas.android.com/apk/res-auto">

    <com.google.android.material.appbar.AppBarLayout
        android:layout_width="match_parent"
        android:layout_height="200dp">

        <com.google.android.material.appbar.CollapsingToolbarLayout
            android:id="@+id/collapsing"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:background="@color/colorAccent"
            android:theme="@style/fhy_action"
            app:layout_scrollFlags="scroll|enterAlways|enterAlwaysCollapsed">
            <ImageView
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:src="@drawable/background"
                android:scaleType="centerCrop"
                app:layout_collapseMode="parallax"/>
            <!-- 去掉了Toolbar的背景设置 -->
            <androidx.appcompat.widget.Toolbar
                android:id="@+id/toolbar"
                android:layout_width="match_parent"
                android:background="@color/colorPrimary"
                android:layout_height="?attr/actionBarSize"
                app:title="我用什么把你留住"
                app:popupTheme="@style/ToolbarPopupTheme"
                app:layout_collapseMode="pin"/>

        </com.google.android.material.appbar.CollapsingToolbarLayout>
    </com.google.android.material.appbar.AppBarLayout>
    <androidx.core.widget.NestedScrollView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        app:layout_behavior="@string/appbar_scrolling_view_behavior">
        <TextView
            android:id="@+id/content"
            android:layout_margin="16dp"
            android:padding="16dp"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:lineSpacingMultiplier="2"
            android:text="@string/textContent"/>
        <!-- android:lineSpacingExtra，设置行间距，取值范围：正数、负数和0，正数表示增加相应的大小，负数表示减少相应的大小，0表示无变化。-->
        <!-- android:lineSpacingMultiplier，设置行间距的倍数，取值范围：浮点数，如果值大于1.0表示增加行间距，如果值小于1.0表示减少行间距，等于1.0时表示无变化。-->
        <!-- android:layout_margin="16dp"，TextView距离上下左右边框的距离-->
        <!-- android:padding="16dp"，TextView中的文本内容距离TextView上下左右边界的距离-->
    </androidx.core.widget.NestedScrollView>


</androidx.coordinatorlayout.widget.CoordinatorLayout>

效果图

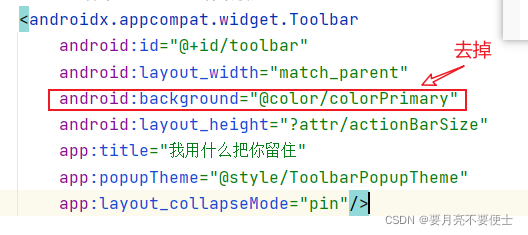

- 有些意思了，但不美观，Toolbar和折叠区的图片不协调，去掉Toolbar默认的背景属性
- 效果图
给CollapsingToolbarLayout属性设置contentScrim属性
- 注意，同时需要把layout_scrollFlags属性修改下，如下所示：
  app:layout_scrollFlags="scroll|exitUntilCollapsed" app:contentScrim="@color/colorPrimary"
- 效果如下所示：

沉浸式设计

现在很多APP比较喜欢采用沉浸式设计，简单点就是将状态栏和导航栏都设置成透明或半透明的。
我们来把状态栏statusBar设置成透明，在style主题中的AppTheme里增加一条。
<style name="AppTheme" parent="Theme.AppCompat.Light.NoActionBar"> <item name="android:statusBarColor">@android:color/transparent</item> </style>
在布局里面，将ImageView和所有它上面的父View都添加成 fitsSystemWindows 属性

<?xml version="1.0" encoding="utf-8"?>
<androidx.coordinatorlayout.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    ...
    android:fitsSystemWindows="true">

    <com.google.android.material.appbar.AppBarLayout
        ...
        android:fitsSystemWindows="true">

        <com.google.android.material.appbar.CollapsingToolbarLayout
            ...
            android:fitsSystemWindows="true">
            <ImageView
                ...
                android:fitsSystemWindows="true"/>
            <!-- 去掉了Toolbar的背景设置 -->
            <androidx.appcompat.widget.Toolbar
                .../>

        </com.google.android.material.appbar.CollapsingToolbarLayout>
    </com.google.android.material.appbar.AppBarLayout>
    <androidx.core.widget.NestedScrollView
        ...>
        <TextView
            .../>

    </androidx.core.widget.NestedScrollView>
</androidx.coordinatorlayout.widget.CoordinatorLayout>
