[移动开发]Android Binder通信流程学习总结

首先，列下我学习的比较好的博客

1. 一篇文章了解相见恨晚的 Android Binder 进程间通讯机制
2. Binder跨进程通信原理（三）：Binder IPC实现原理
3. android binder机制—Binder驱动
4. Android10.0 Binder通信原理(五)-Binder驱动分析

简单总结下binder通信的流程，主要有
1）ServiceManager 启动
2）Service向ServiceManager 注册自己
3）Client向ServiceManager 查找Service
4）Client和Service 进行BInder通讯

1. ServiceManager 启动

参考 一篇文章了解相见恨晚的 Android Binder 进程间通讯机制（如有侵权，请告知删除）,其示意图如下

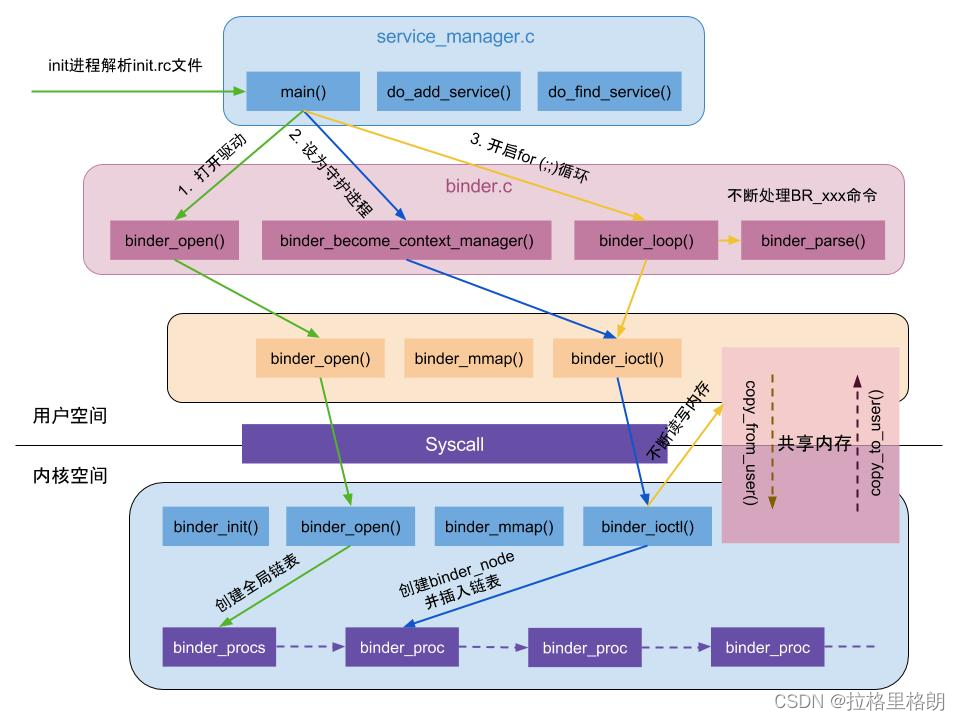

简单总结下上图：

1. service_manager启动后，通过 binder_open打开 /dev/binder节点，在kernel驱动中会为该进程创建全局链表 binder_procs和本进程对应的binder_proc，然后将其插入binder_procs。这个时候还不清楚service_manager 在binder通信中是什么角色，所以没有创建 binder_node 实体。
2. 通过binder_become_context_manager将service_manager设备为binder通信的守护进程，或者上下文，在kernel中创建binder_node实体，其ref固定为0.
3. 开启loop，不断地处理其它service在service_manager对应的binder_proc的 todo 列表中插入的请求，主要有 addService,findService,然后返回处理结果。

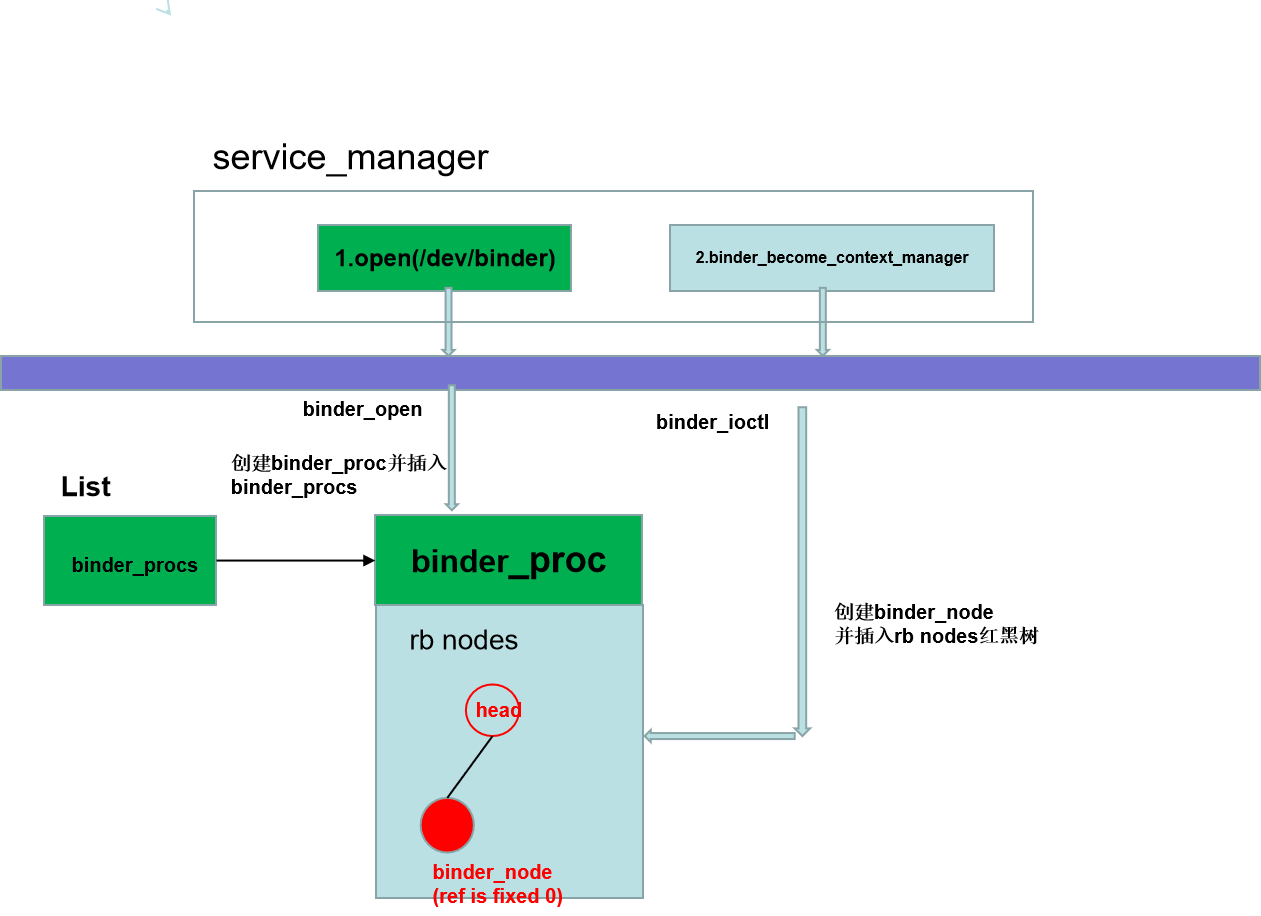

内核对应过程的示意图：

2. Service向ServiceManager 注册自己

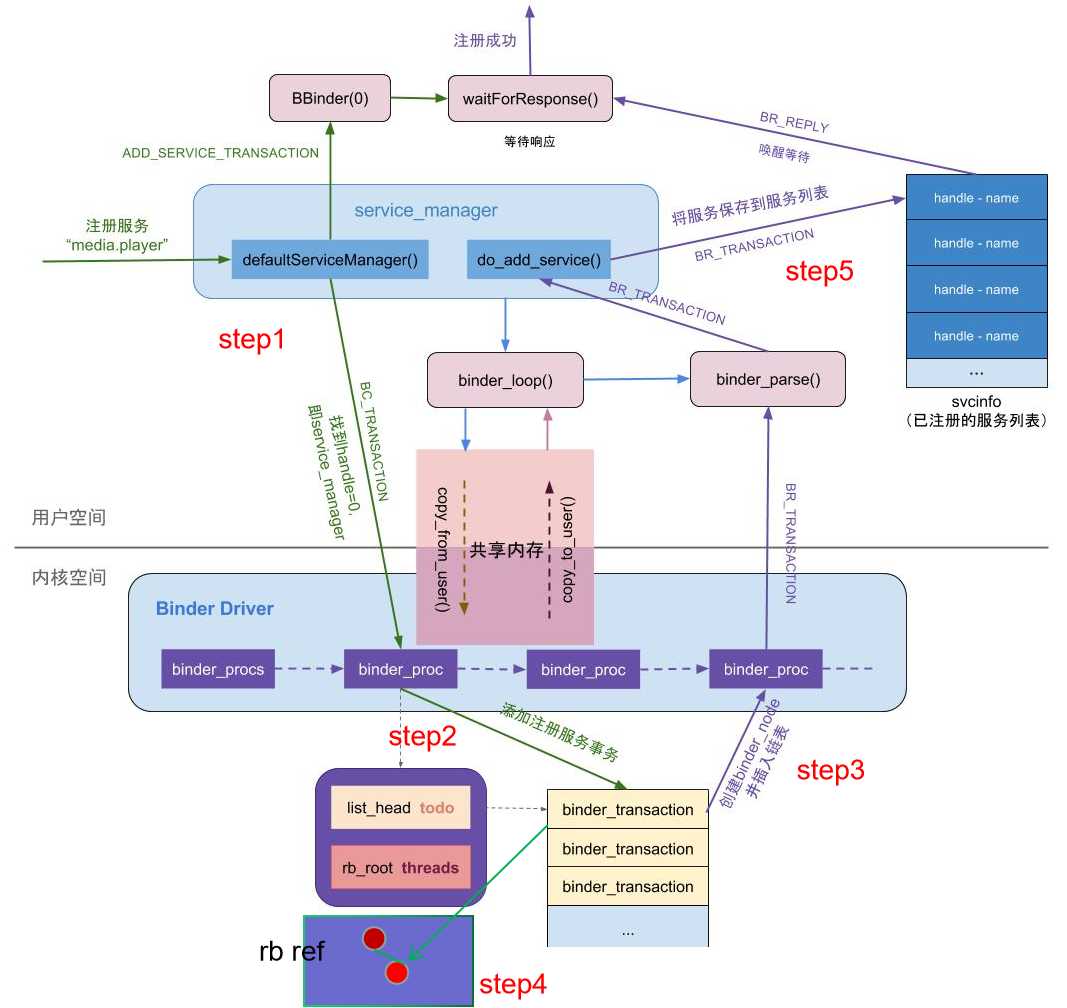

参考 一篇文章了解相见恨晚的 Android Binder 进程间通讯机制（如有侵权，请告知删除）,其示意图如下

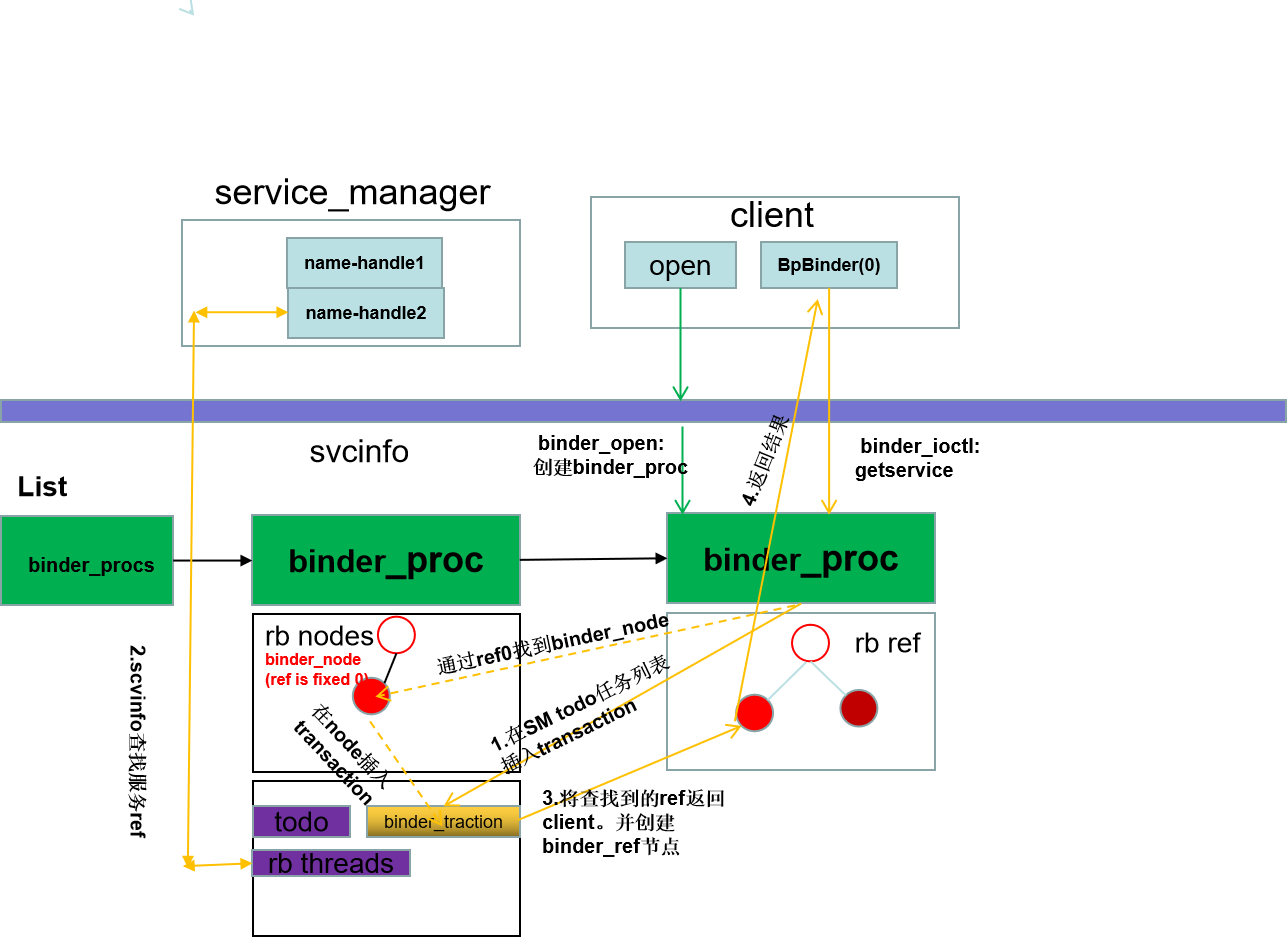

内核对应过程的示意图：

注意：add_service时会创建三个对象

1. 在service 对的应的binder_proc中创建binder_node，并插入rb nodes 红黑树

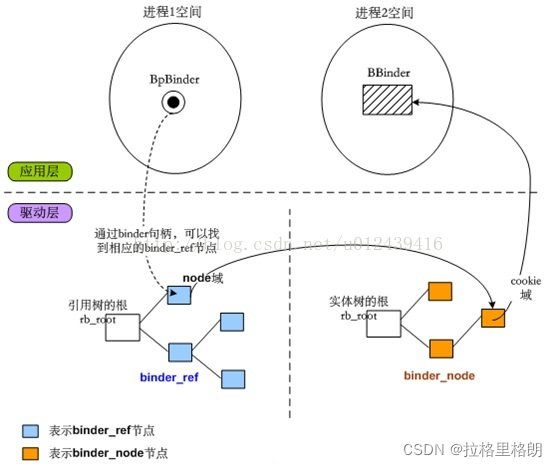

2. 在serviceManager对应的binder_proc中创建 service的binder_ref节点，并插入ref_by_desc,ref_by_node两个代理树
3. 尽管已经存在两个ref树了，但是查找通常是基于name 关键词。所以还会创建一个 name-handle 表

3. Client向ServiceManager 查找Service

查找服务的流程和注册服务的流程基本相似

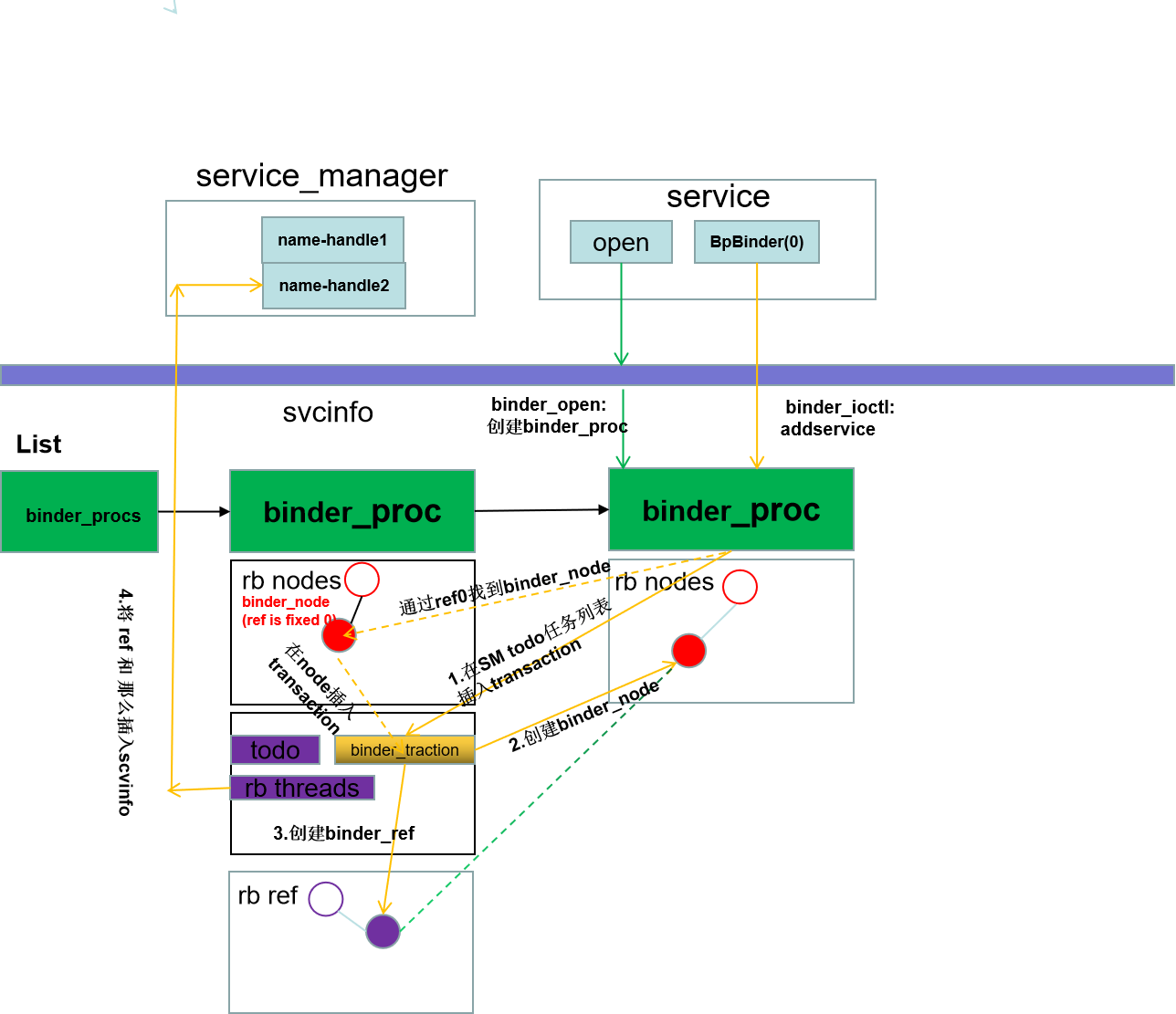

注意：get_service会在client 对应binder_proc中的创建binder_ref并插入rb ref红黑数

4. Client和Service 进行BInder通讯

示意图如下（图片来源自android binder机制—Binder驱动,如有侵权，请告知删除）：
