[移动开发]跟我学flutter：Flutter雷达图表（一）如何使用kg_charts

前言

本节主要讲如何使用kg_charts中的雷达图表，来绘制一个雷达图，下一章节则会对如何绘制一个可点击雷达图表进行详细说明。
最近我在开发有关雷达图表的的业务，但的确在线上找不到可以快速集成的雷达图表，找到一篇文章（Flutter雷达图package）但不是很好定制化我们的业务，但其中的代码有比较好的借鉴。然后我借鉴了部分代码，进行了kg_charts的开发。

集成方式

dependencies:
  kg_charts: ^0.0.1

源码地址：https://github.com/smartbackme/kg_charts

展示效果

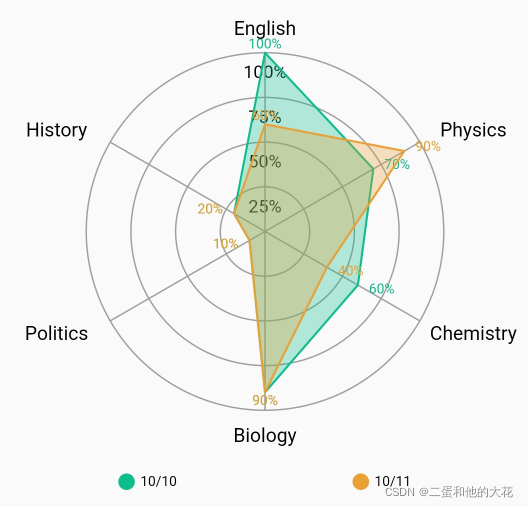

1、圆形雷达图表

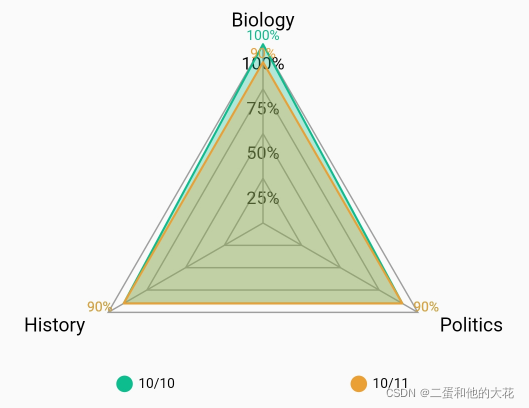

2、方形雷达图表

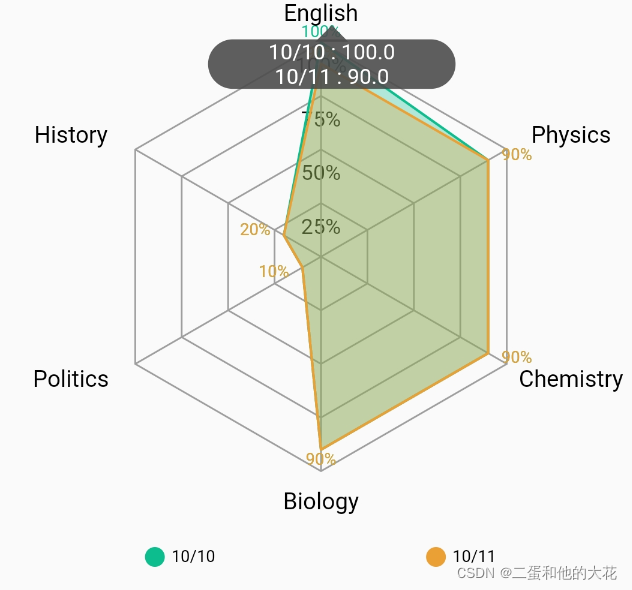

3、方形可点击雷达图表（点击效果为气泡）

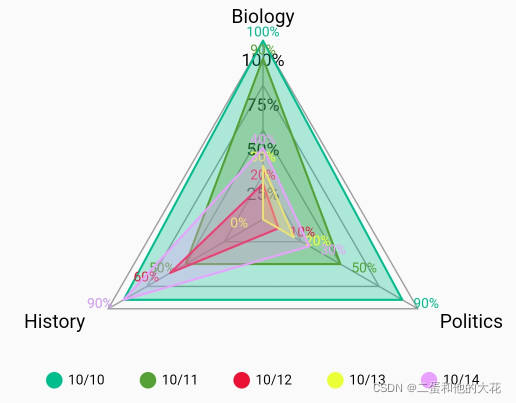

4、方形多绘制区域图表（自定义展示文字）

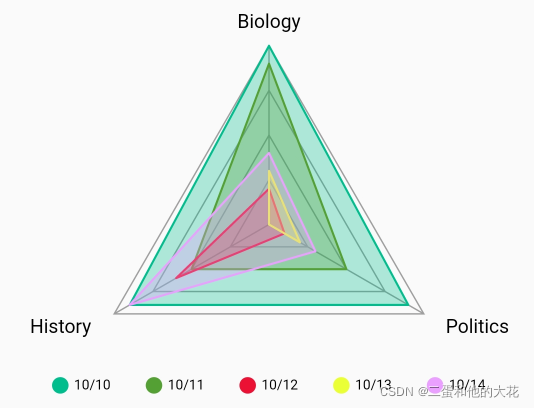

4、方形多绘制区域图表（无自定义展示文字）

参数说明

详细使用说明

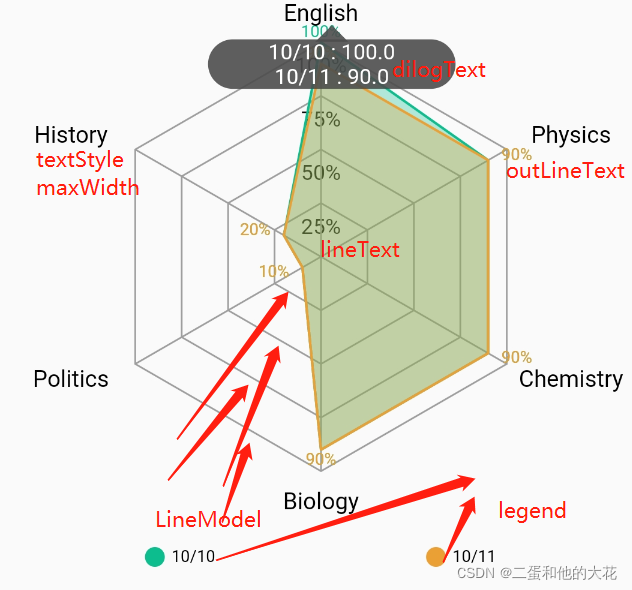

图片说明

代码使用说明

1、图例

legend: [
                  LegendModel('10/10',const Color(0XFF0EBD8D)),
                  LegendModel('10/11',const Color(0XFFEAA035)),
                ]

2、维度数据
如上代码所示，假设目前有两个日期维度，（业务假设是两天的考试）制定两个维度。

data: [
                  MapDataModel([100,90,90,90,10,20]),
                  MapDataModel([90,90,90,90,10,20]),
                ],

两个维度需要配置两套数据

维度和数据必须对应，两个维度必须是两套数据

3、数据组

indicator: [
                  IndicatorModel("English",100),
                  IndicatorModel("Physics",100),
                  IndicatorModel("Chemistry",100),
                  IndicatorModel("Biology",100),
                  IndicatorModel("Politics",100),
                  IndicatorModel("History",100),
                ]

数据的长短必须与数据的参数一致，比如说是六个科目，那么每套数据必须是6个数据，这个数据设置一个最大数据值，而且数据组中的值不能比该数据大。

4、RadarMapModel中其他基本参数

radius: 130,
shape: Shape.square,
maxWidth: 70,
line: LineModel(4),

radius 半径
shape 圆形的图还是方形的图
maxWidth 展示外环文字最大宽度
line 内环有几个环（还可配置内环文字大小和颜色）

5、其他基本配置

textStyle: const TextStyle(color: Colors.black,fontSize: 14),
            isNeedDrawLegend: true,
            lineText: (p,length) =>  "${(p*100~/length)}%",
            dilogText: (IndicatorModel indicatorModel,List<LegendModel> legendModels,List<double> mapDataModels) {
              StringBuffer text = StringBuffer("");
              for(int i=0;i<mapDataModels.length;i++){
                text.write("${legendModels[i].name} : ${mapDataModels[i].toString()}");
                if(i!=mapDataModels.length-1){
                  text.write("\n");
                }
              }
              return text.toString();
            },
            outLineText: (data,max)=> "${data*100~/max}%",

textStyle ： 外环文字颜色，大小
isNeedDrawLegend：是否需要图例
lineText ： 线上标注的文字（动态） 如上代码所示是转换为%
dilogText：点击后弹出的浮动框（动态） 如上代码所示把日期都输出
outLineText：区域外环是否展示文字（动态） 如上代码所示是转换为%

整体代码展示

RadarWidget(
            radarMap: RadarMapModel(
                legend: [
                  LegendModel('10/10',const Color(0XFF0EBD8D)),
                  LegendModel('10/11',const Color(0XFFEAA035)),
                ],
                indicator: [
                  IndicatorModel("English",100),
                  IndicatorModel("Physics",100),
                  IndicatorModel("Chemistry",100),
                  IndicatorModel("Biology",100),
                  IndicatorModel("Politics",100),
                  IndicatorModel("History",100),
                ],
                data: [
                  //   MapDataModel([48,32.04,1.00,94.5,19,60,50,30,19,60,50]),
                  //   MapDataModel([42.59,34.04,1.10,68,99,30,19,60,50,19,30]),
                  MapDataModel([100,90,90,90,10,20]),
                  MapDataModel([90,90,90,90,10,20]),
                ],
                radius: 130,
                duration: 2000,
                shape: Shape.square,
                maxWidth: 70,
                line: LineModel(4),
            ),
            textStyle: const TextStyle(color: Colors.black,fontSize: 14),
            isNeedDrawLegend: true,
            lineText: (p,length) =>  "${(p*100~/length)}%",
            dilogText: (IndicatorModel indicatorModel,List<LegendModel> legendModels,List<double> mapDataModels) {
              StringBuffer text = StringBuffer("");
              for(int i=0;i<mapDataModels.length;i++){
                text.write("${legendModels[i].name} : ${mapDataModels[i].toString()}");
                if(i!=mapDataModels.length-1){
                  text.write("\n");
                }
              }
              return text.toString();
            },
            outLineText: (data,max)=> "${data*100~/max}%",
          ),
