深入理解Binder
1. 概述
??Binder是Android系统提供的一种IPC机制（进程间通信），由于Android是基于Linux内核的，因此除了Binder以外，还存在其他的IPC机制，如管道和Socket等。Android系统基本上可以看作是一个基于Binder通信的C/S架构，Binder就像是网络一样，把系统的各个部分连接在了一起，因此它是非常重要的。

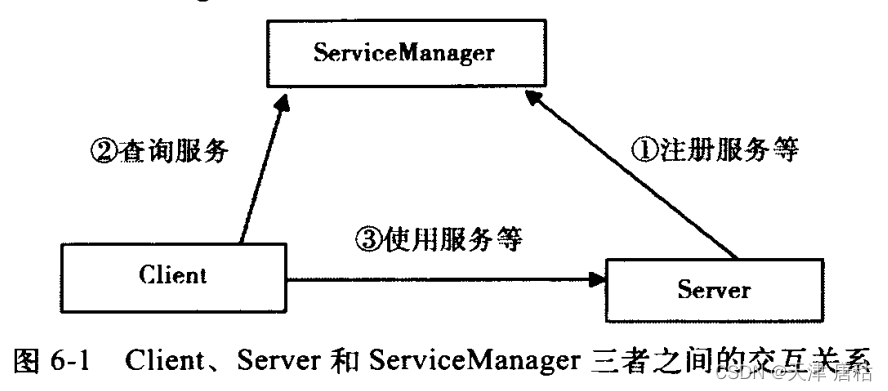

在Binder通信的C/S架构体系中，除了C/S架构所包括的Client端和Server端外，Android还有一个全局的ServiceManager端，它的作用是管理系统中的各种服务。
??1.一个Server进程可以注册多个Service。
??2.Server进程要先注册一些Service到ServiceManager中，所以Server是ServiceManager的客户端，而ServiceManager就是服务端。
??3.如果某个Client进程要使用某个Service，必须先到ServiceManager中获取该Service的相关信息，所以Client是ServiceManager的客户端
??4.Client根据得到的Service信息与Service所在的Server进程建立通信的通路，然后就可以直接与Service交互了，所以Client也是Server的客户端。
??5.三者的交互都是基于Binder通信的，所以通过任意两者之间的关系，都可以揭示Binder的奥秘。
??Binder通信与C/S架构之间的关系，Binder只是为C/S架构提供了一种通信的方式，我们完全可以采用其他IPC方式进行通信，例如中有很多其他的程序就是采用Socker或者Pipe方式进行进程间通信的。
2. 解析MediaServer
??MediaServer简称MS，是一个用C++编写的可执行程序，因为这个Server是系统诸多重要Service的栖息地：
??1.AudioFlinger：音频系统中的核心服务
??2.AudioPolicyService：音频系统中关于音频策略的重要服务
??3.MediaPlayerService：多媒体系统中的重要服务
??4.CameraService：有关摄像/照相的重要服务
2.1 MediaServer的入口函数

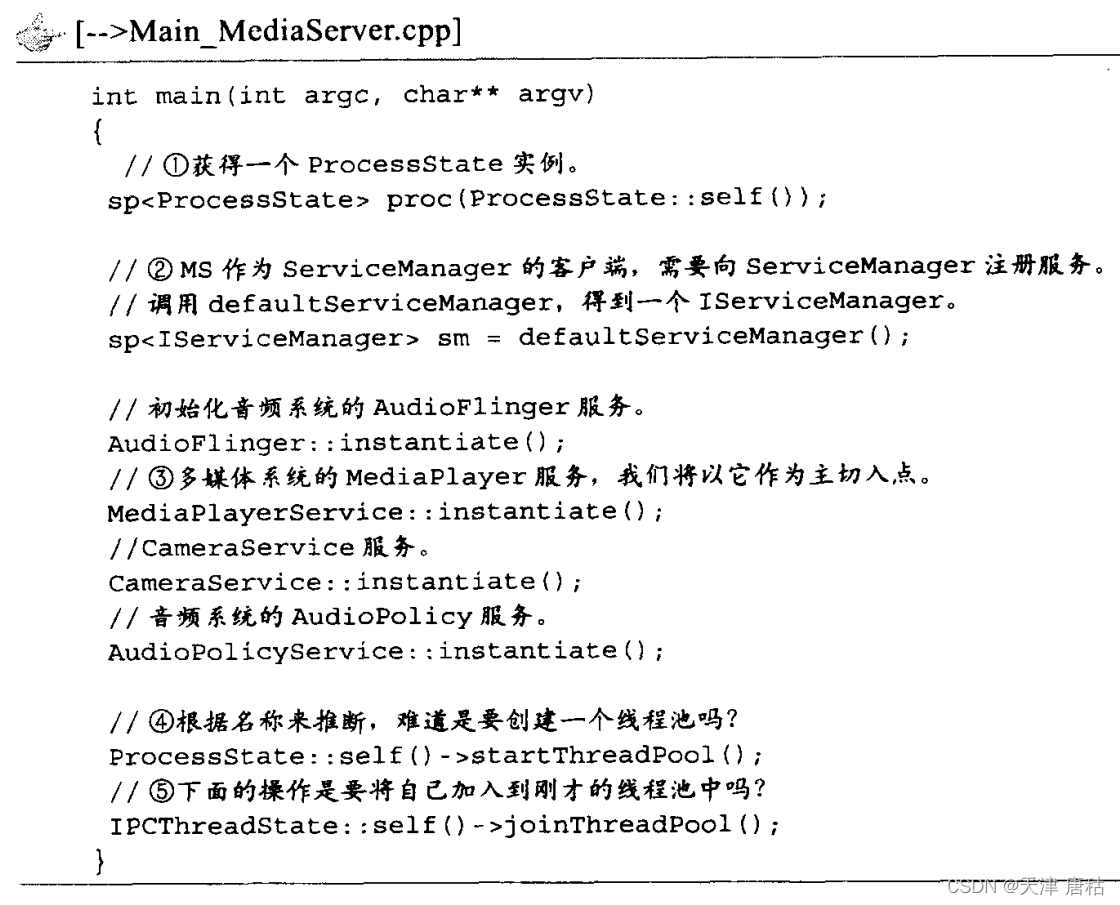

??MS是一个可执行程序，入口函数是main，代码如下：
2.2 ProcessState
??我们在main函数的开始就遇到了ProcessState，由于每一个进程只有一个ProcessState，所以他是独一无二的，调用方式如下：

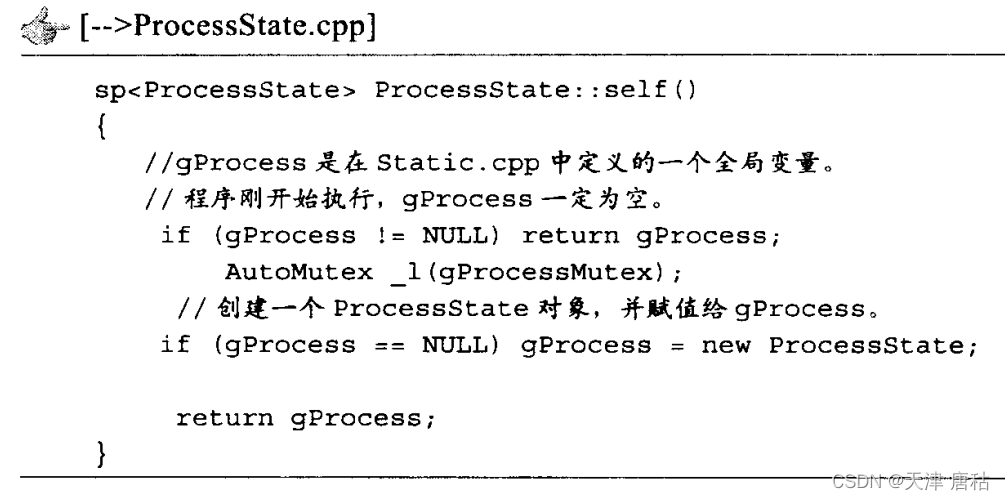

1.单例的ProcessState
??self函数采用了单例模式，每个进程只有一个ProcessState对象
2.ProcessState的构造

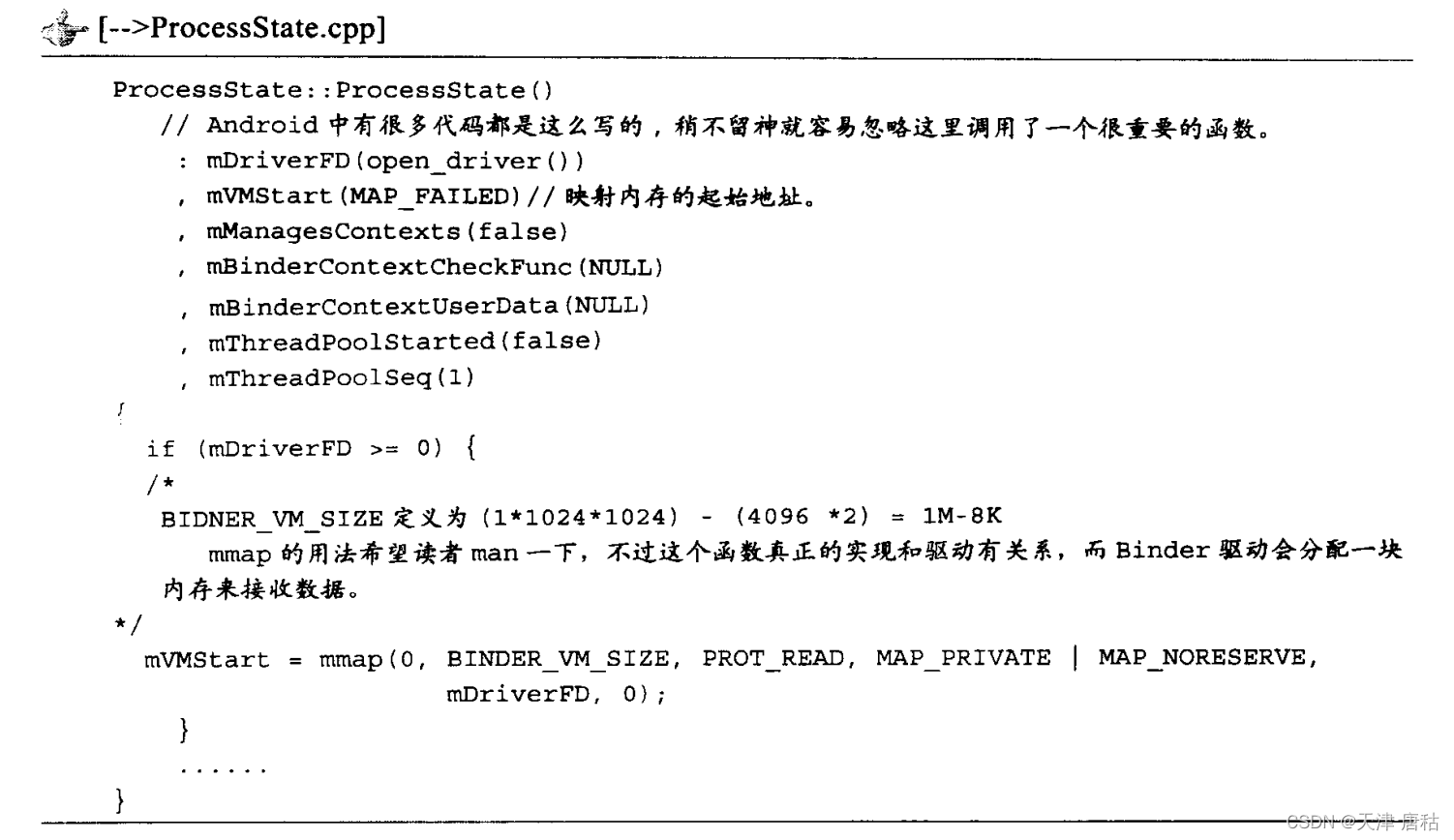

??ProcessState的构造函数打开了Binder设备
3.打开binder设备

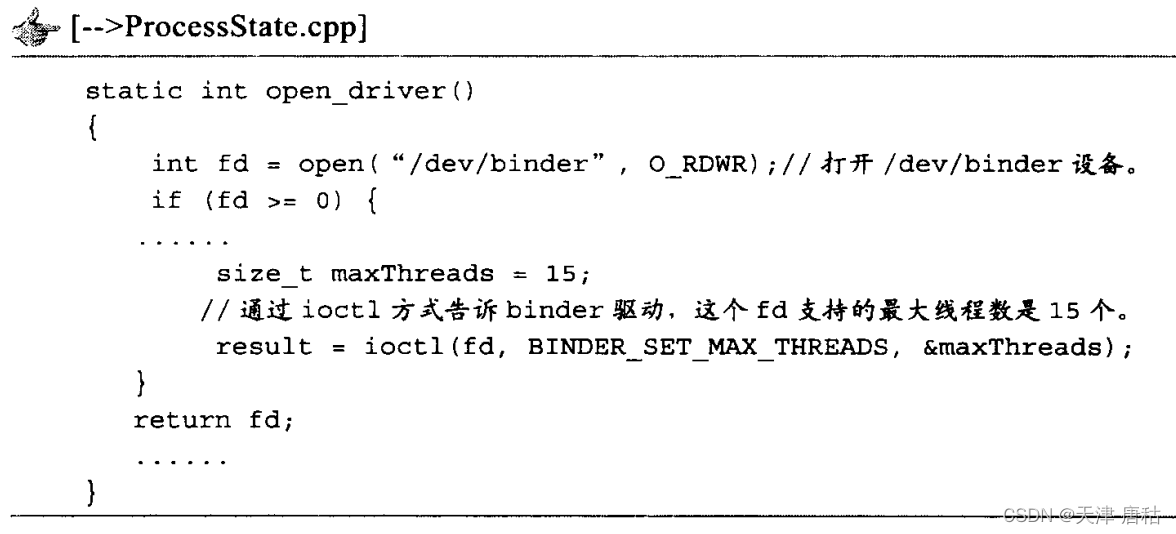

??open_driver的作用就是打开/dev/binder这个设备，它是Android在内核中为完成进程间通信而专门设置的一个虚拟设备，实现如下：
Process::self函数就分析完了，总结如下：
??1.打开/dev/binder设备，这就相当于与内核的Binder驱动有了交互的通道
??2.对返回的fd使用mmap，这样Binder驱动就会分配一块内存来接受数据
??3.由于ProcessState具有唯一性，因此一个进程只会打开设备一次
2.3 defaultServiceManager

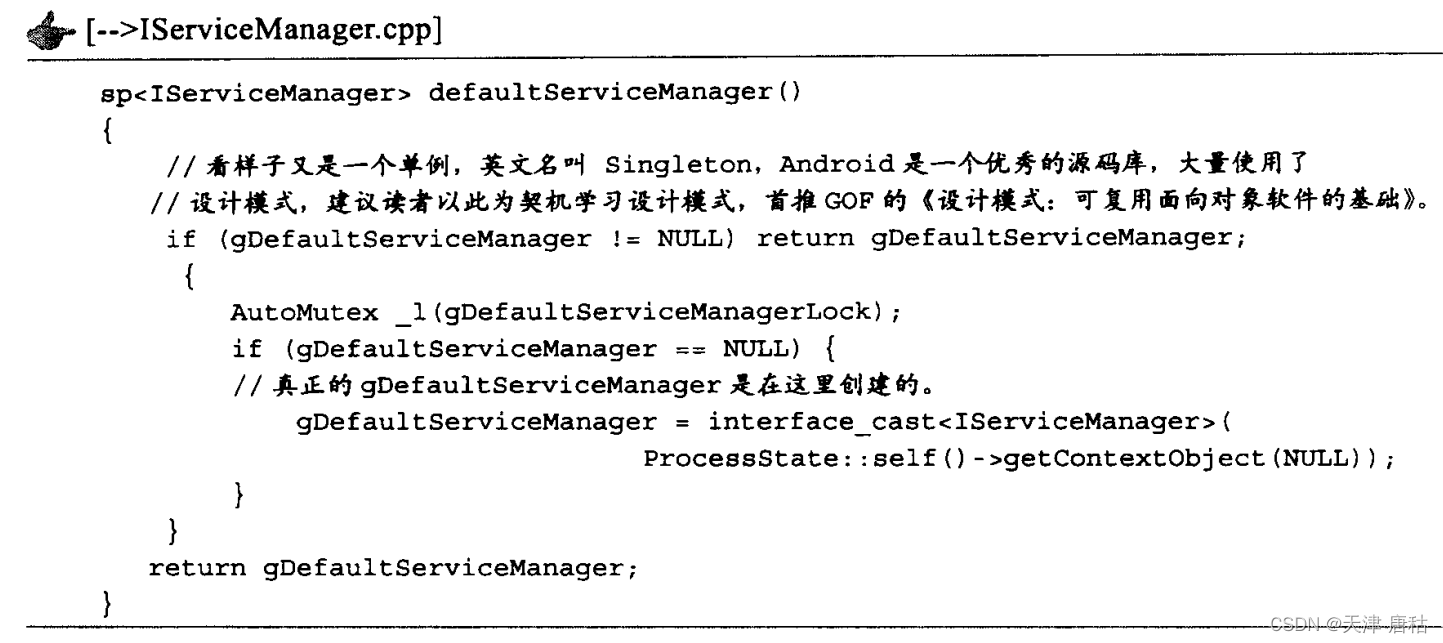

??1.defaultServiceManager函数的实现在IServiceManager.cpp中完成，它会返回一个IServiceManager对象，通过这个对象，我们可以同另一个进程ServiceManager进行交互。

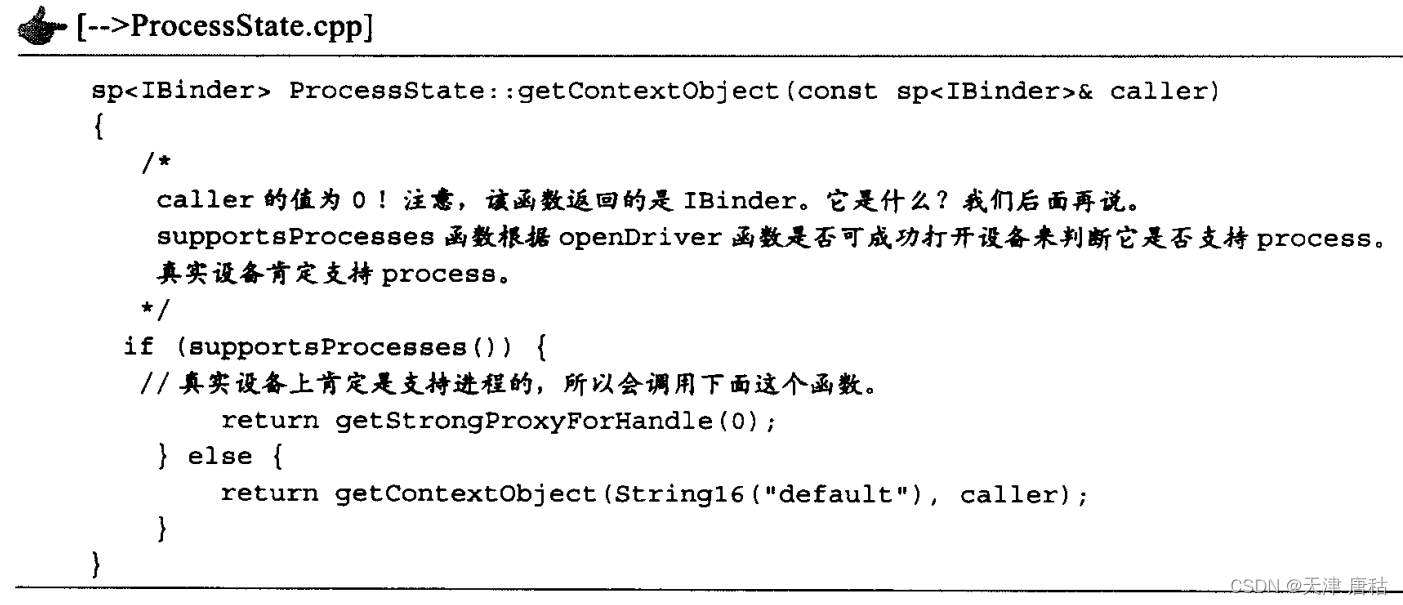

??调用了ProcessState的getContextObject函数，这里传给它的参数是NULL，代码如下：

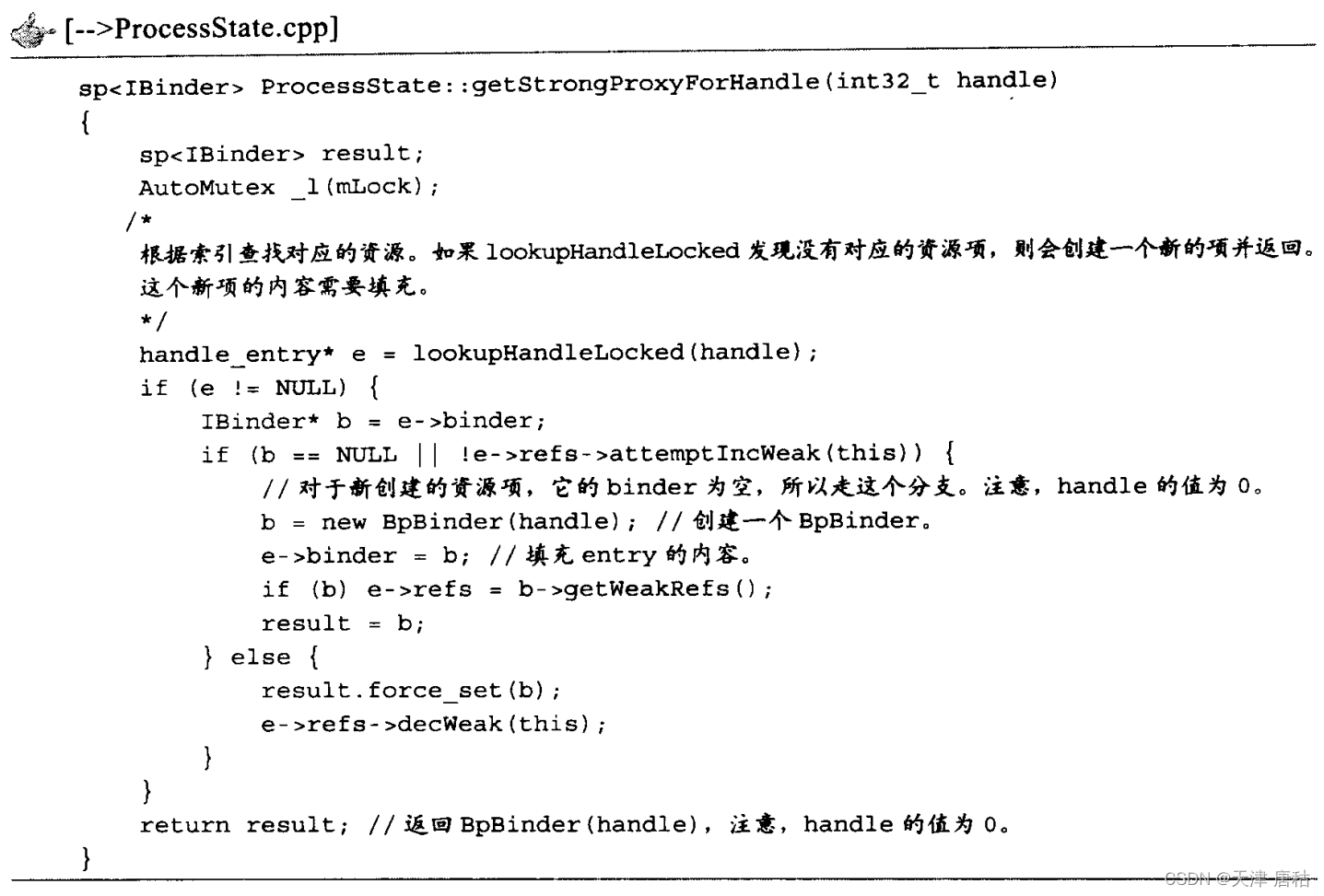

??getStrongProxyForHandle调用参数名叫做handle，在Windows编程中经常使用这个名称，是对资源的一种标识，其实就是有一个资源项，保存在一个资源数组，handle的值正是该资源项在数组中的索引。
2.BpBinder

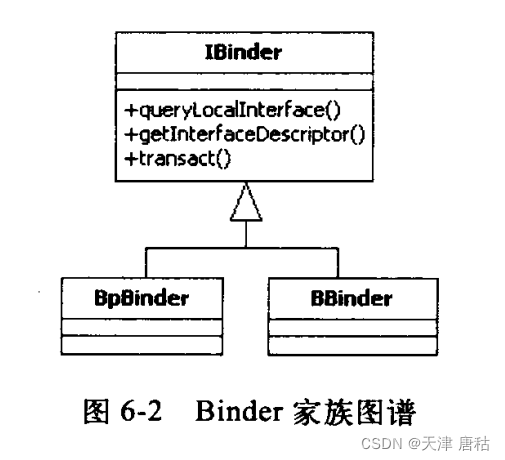

??BpBinder和BBinder都是Android中与Binder通信相关的代表，都是从IBinder类中派生出来的。
??1.BpBinder是客户端用来与Server交互的代理类，p即Proxy代理的意思。
??2.BBinder则是与proxy相对的一端，它是proxy交互的目的端，如果Proxy代表客户端，那么BBinder则代表服务器，这里的BpBinder和BBinder是一一对应的，即某个BpBinder只能和对应的BBinder交互，我们也不希望BpBinderA发送的请求，却由BBinderB来处理。

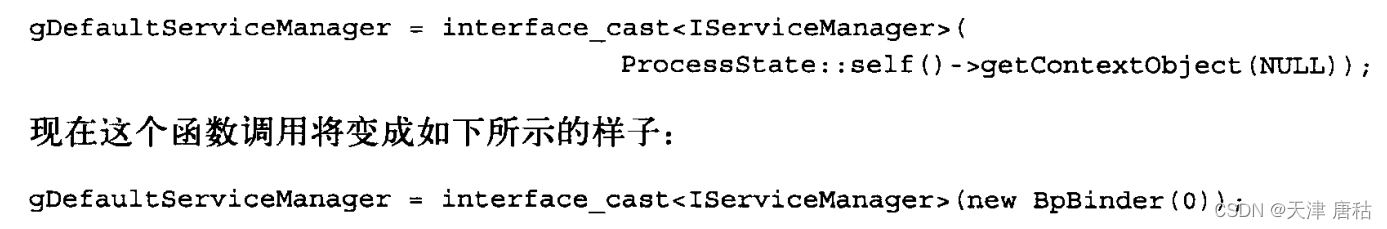

??刚才我们在defaultService Manager()函数中创建了这个BpBinder。
问题一：为什么创建的不是BBinder？
??因为我们是ServiceManager的客户端，当然得使用代理端与ServiceManager进行交互
问题二：BpBinder和BBinder是一一对应的，那么BpBinder如何标识它对应的BBinder端呢？
??答案是Binder系统通过handler来标识相应的BBinder，我们给BpBinder构造函数传的参数handle的值是0，这个0在整个Binder系统中有重要含义，因为0
代表的就是ServiceManger所对应的BBinder。

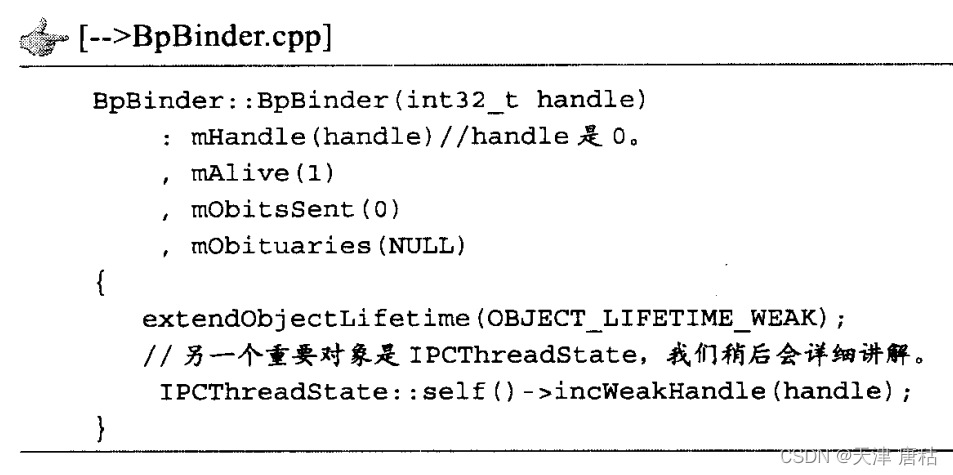

BpBinder代码如下：
??这里的interface_cast其实是一个障眼法
3.interface_cast
??interface_cast，dynamic_cast和static_cast看起来是否非常眼熟？它们是指针类型转换的意思吗？如果是，那又是如何将BpBinder类型强制转化为IServiceManager类型呢？

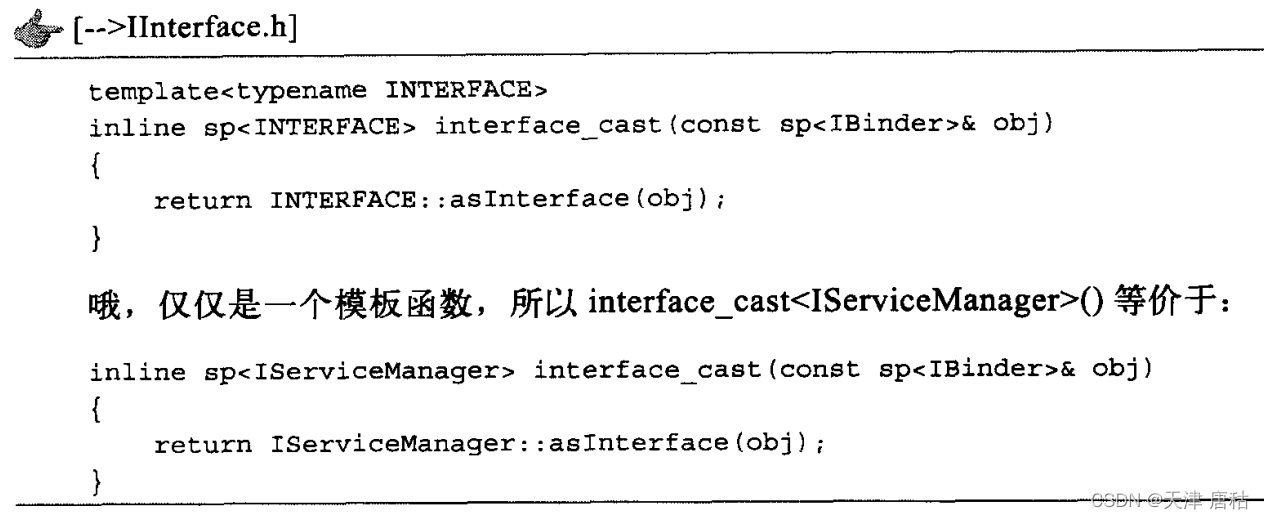

interface_cast的具体实现：
4.IServiceManager

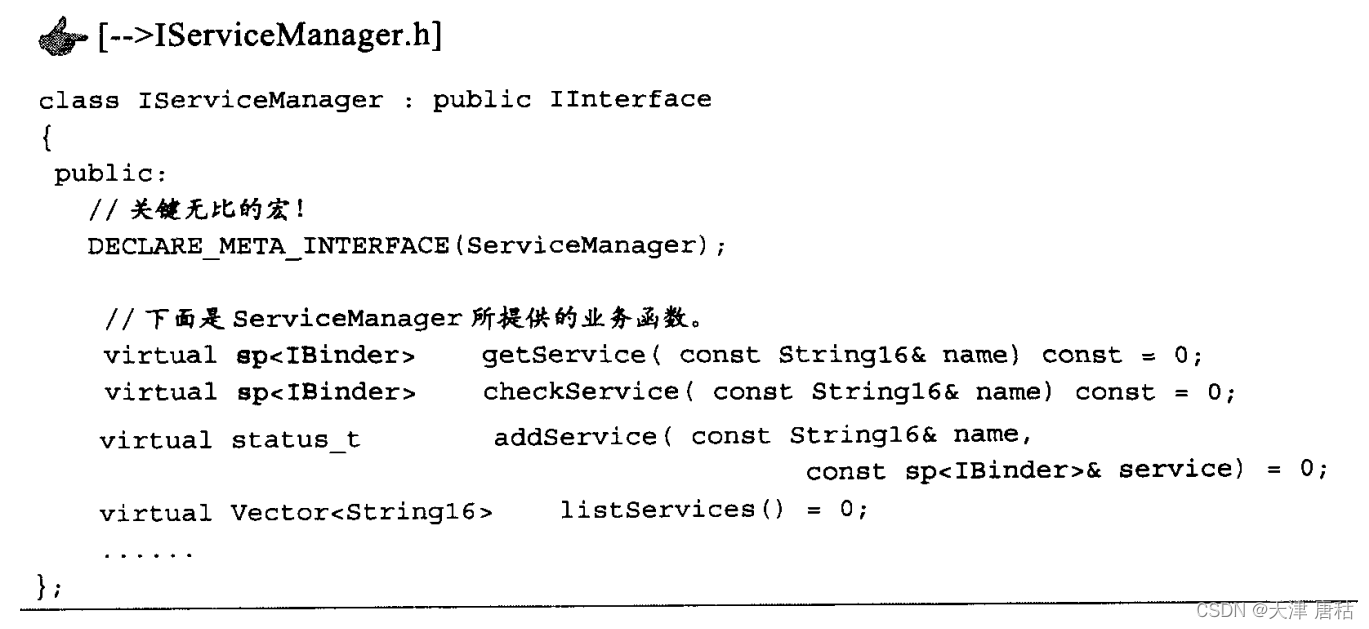

??IServiceManager定义了ServiceManager所提供的服务

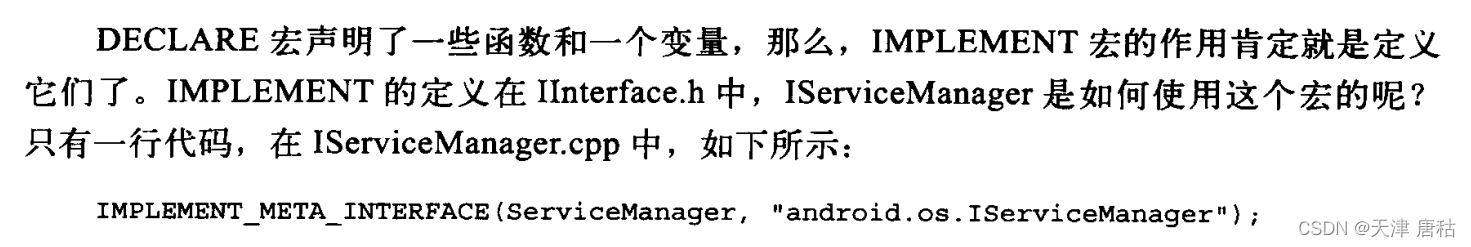

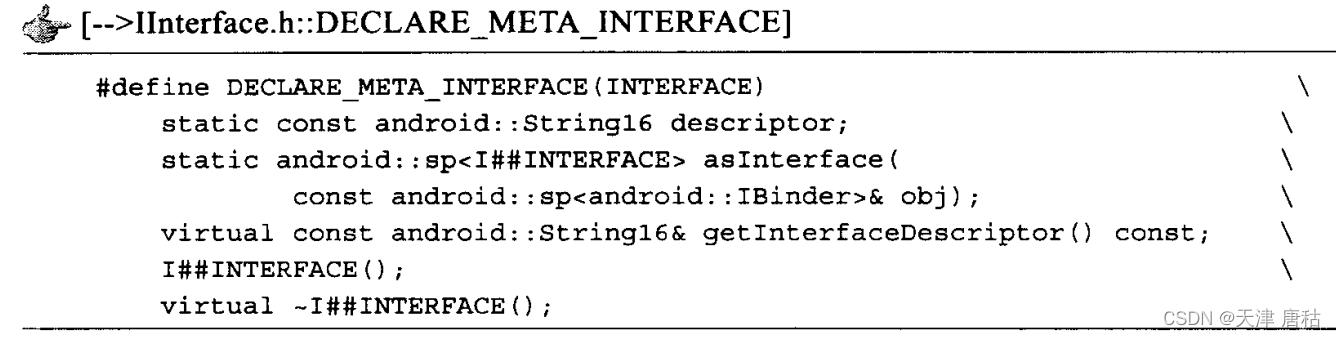

??Android巧妙的通过DECLARE_META_INTERFACE和IMPLENT宏，将业务和通信挂钩，DECLARE_META_INTERFACE和IMPLEMENT_META_INTERFACE这两个宏都定义在刚才的IInterface.h中：

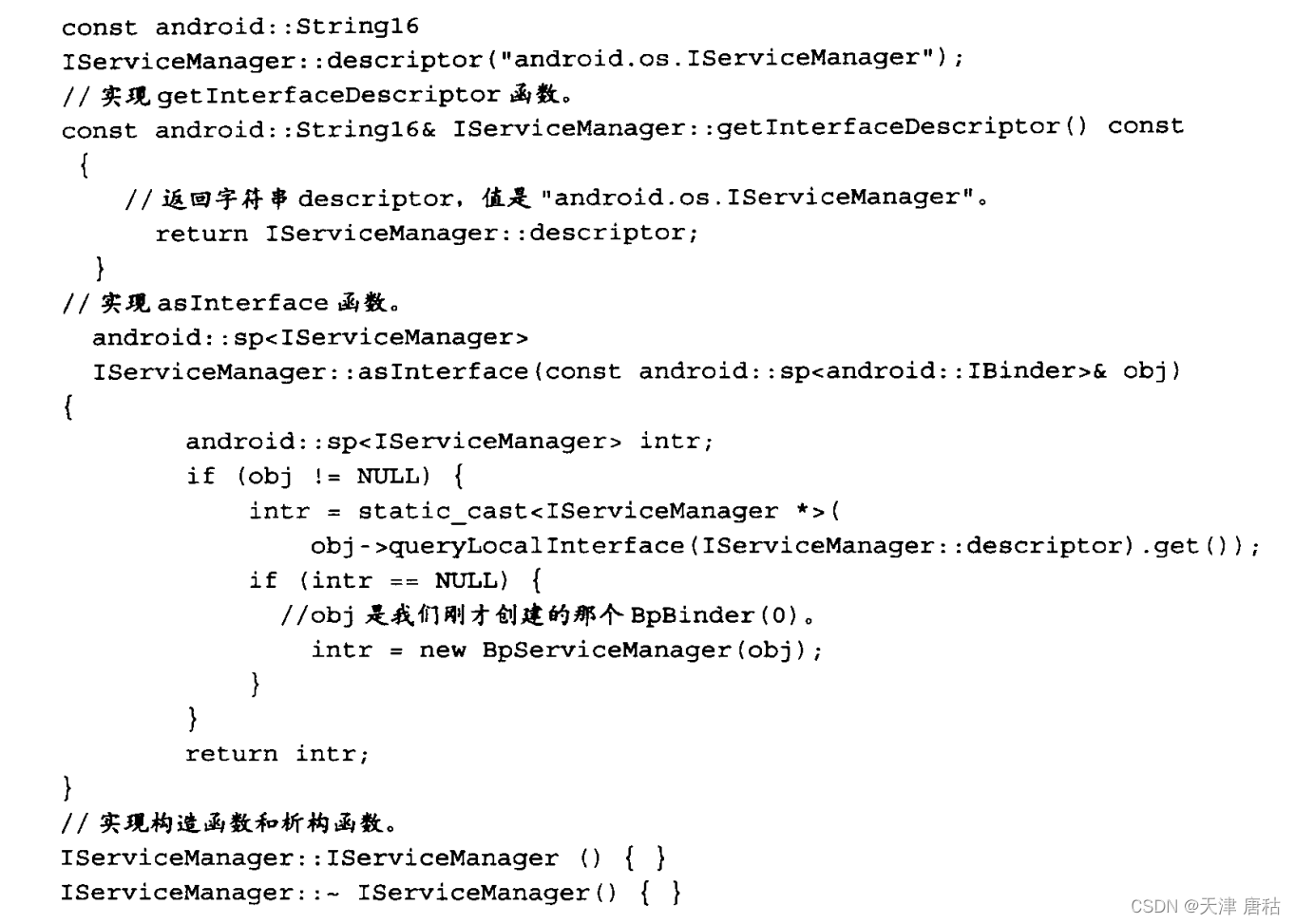

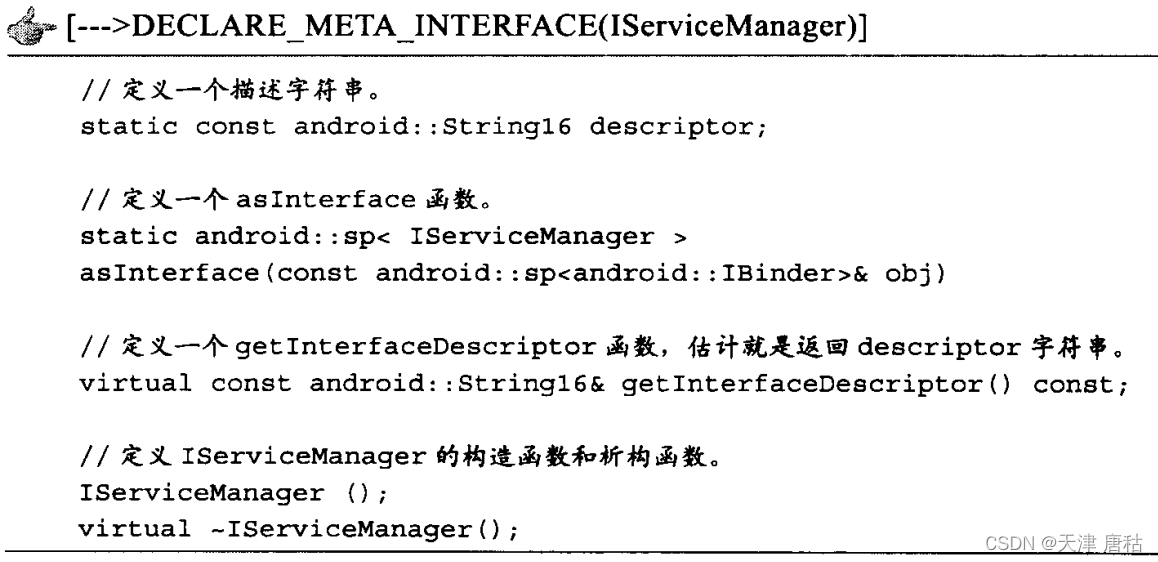

??将IServiceManager的DELCARE宏进行相应的替换后得到的代码如下所示：
??interface_cast是如何吧BpBinder指针转换成一个IServiceManager指针的？
intr = new BpServiceManager(obj);
??interface_cast不是指针的转换，而是利用BpBinder对象作为参数新建一个BpServiceManager对象。

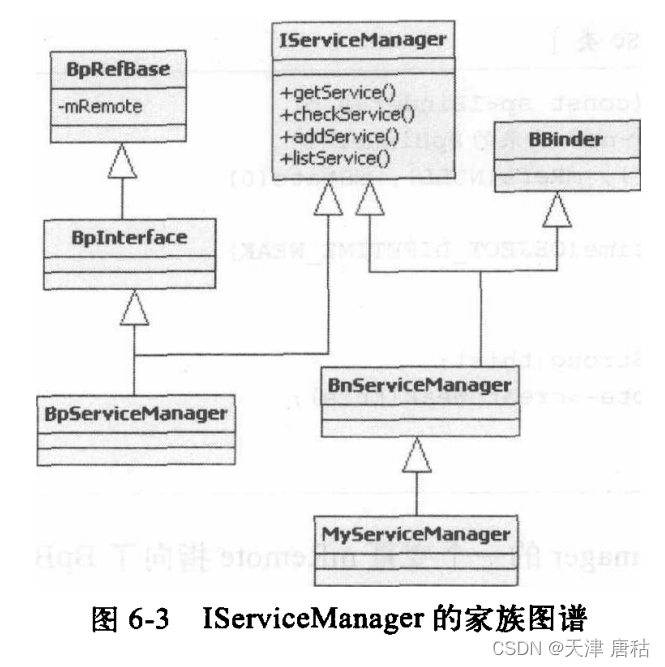

IServiceManager家族
??1.IServiceManager、BpServiceManager和BnServiceManger都与业务逻辑相关
??2.BnServiceManager同时从IServiceMangager派生，表示它可以直接参与Binder通信
??3.BpServiceManager虽然从BpInterface中派生，但是这条分支似乎与BpBinder没有关系
??4.BnServiceManager是一个虚类，它的业务函数最终需要子类来实现
??5.ServiceManager并没有使用错综复杂的派生关系，它直接打开Binder设别并与之交互
??BpServiceManager既不像它的兄弟BnServiceManager那样与Binder有直接血缘关系，那么怎么和Binder交互？

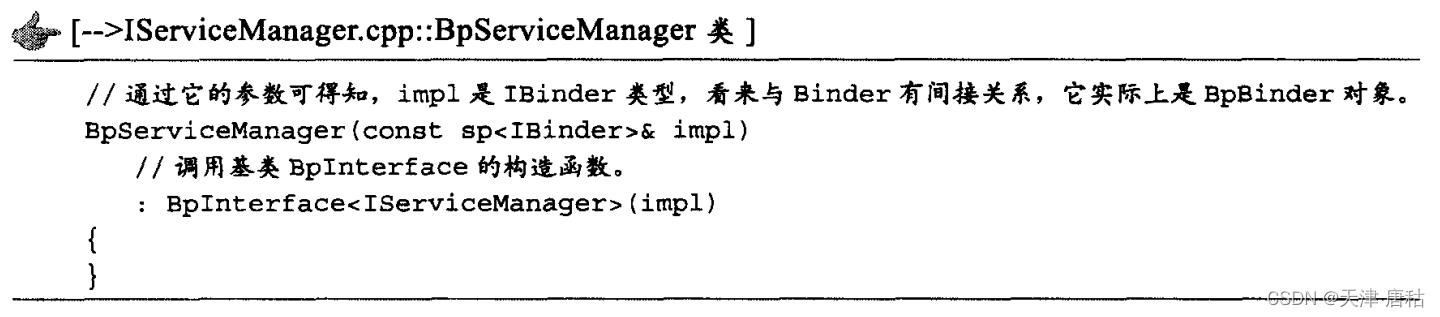

??BpRefBase中mRemote值就是BpBinder，BpServiceManager左边派生分支树上的一些列代码，它们都是在IService Manager.cpp中：

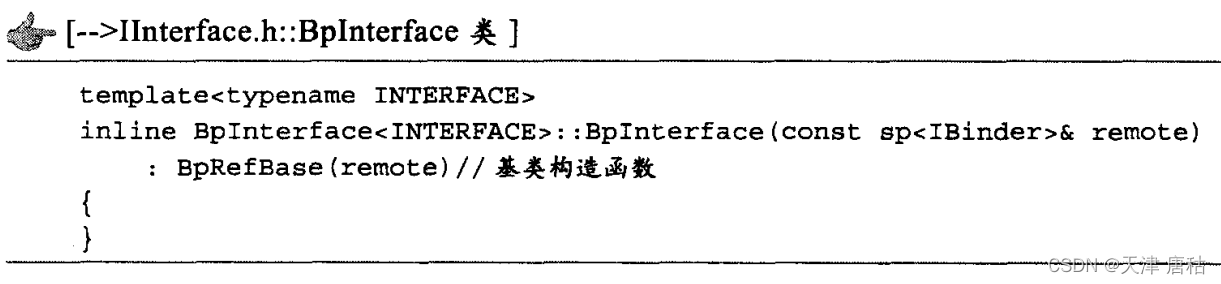

??BpInterface的实现代码如下：

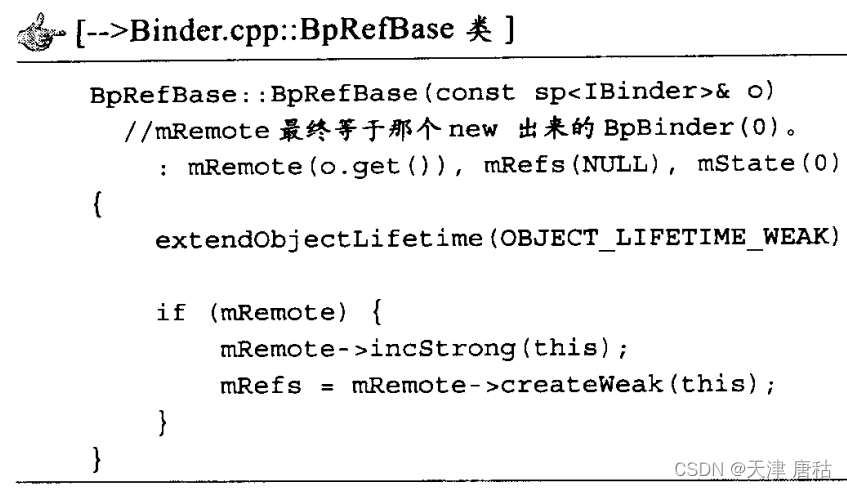

??BpRefBase()的实现代码如下：
??可以看出是BpServiceMangager的一个变量mRemote指向了BpBinder，回想defaultServiceManger函数，可以得到两个关键对象：
??1.有一个BpBinder对象，它的handle值是0
??2.有一个BpServiceManager对象，它的mRemote值是BpBinder
??BpServiceManager对象实现了IServiceManager的业务函数，现在又有BpBinder作为通信的代表，下面要分析MediaPlayerService的注册过程，进一步分析业务函数的内部是怎么工作的。
2.4 注册MediaPlayerService
1.业务层的工作

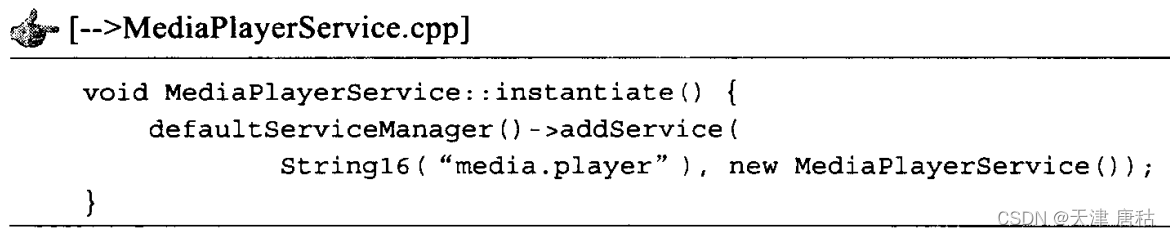

??回到main函数，下一个要分析的是MediaPlayerService，代码如下：
??根据前面的分析可知，defaultServiceManager()实际返回的对象是BpServiceManager，它是IServiceManager的后代

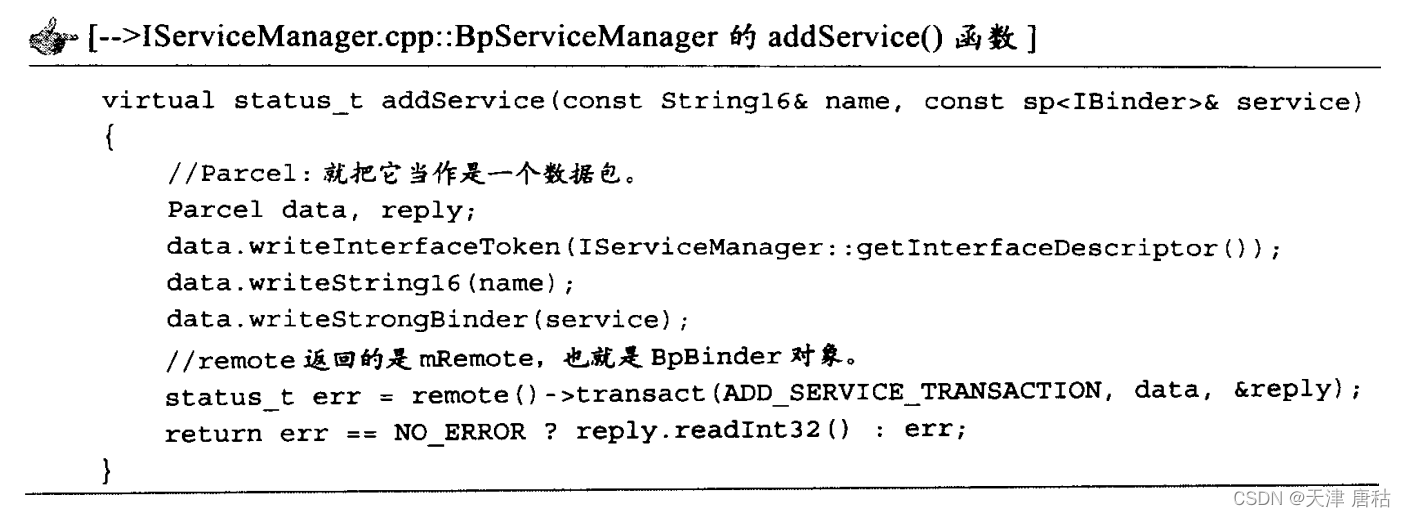

??BpServiceManager的addService就是把请求数据打包成data后，传递给BpBinder的transact函数，交给通信层去处理。
2.通信层的工作

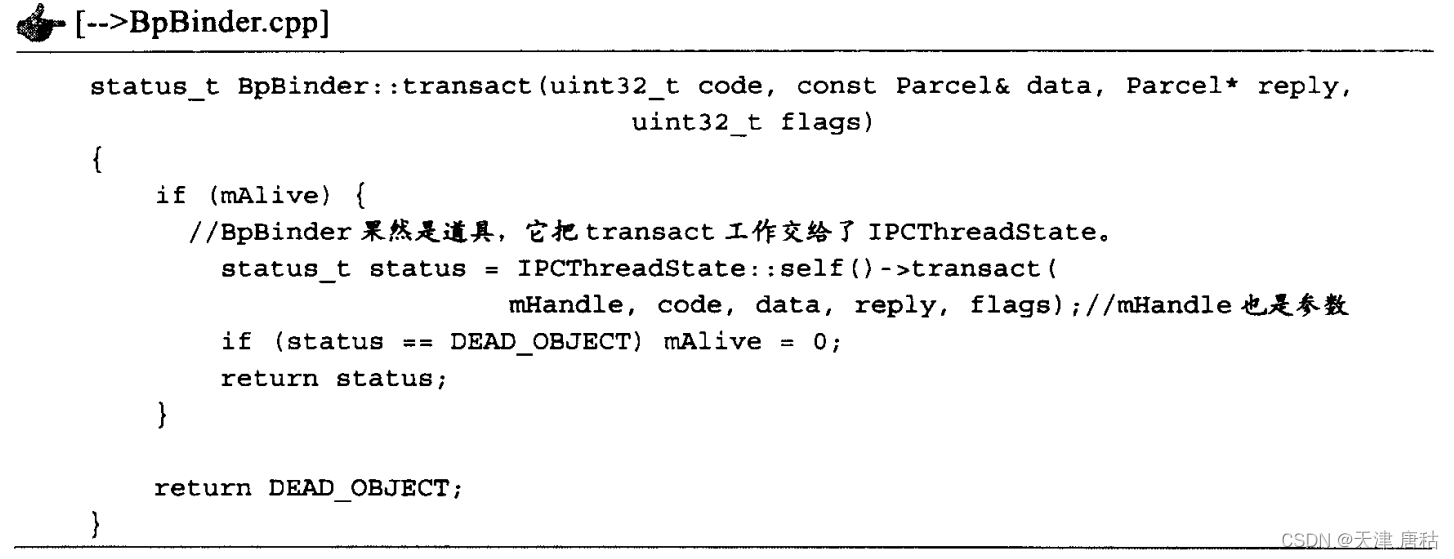

??BpBinder和Binder的方式在transact函数中
??在这个里面真正干活的是IPCThreadState，IPCThreadState的实现代码在IPCThreadState.cpp中

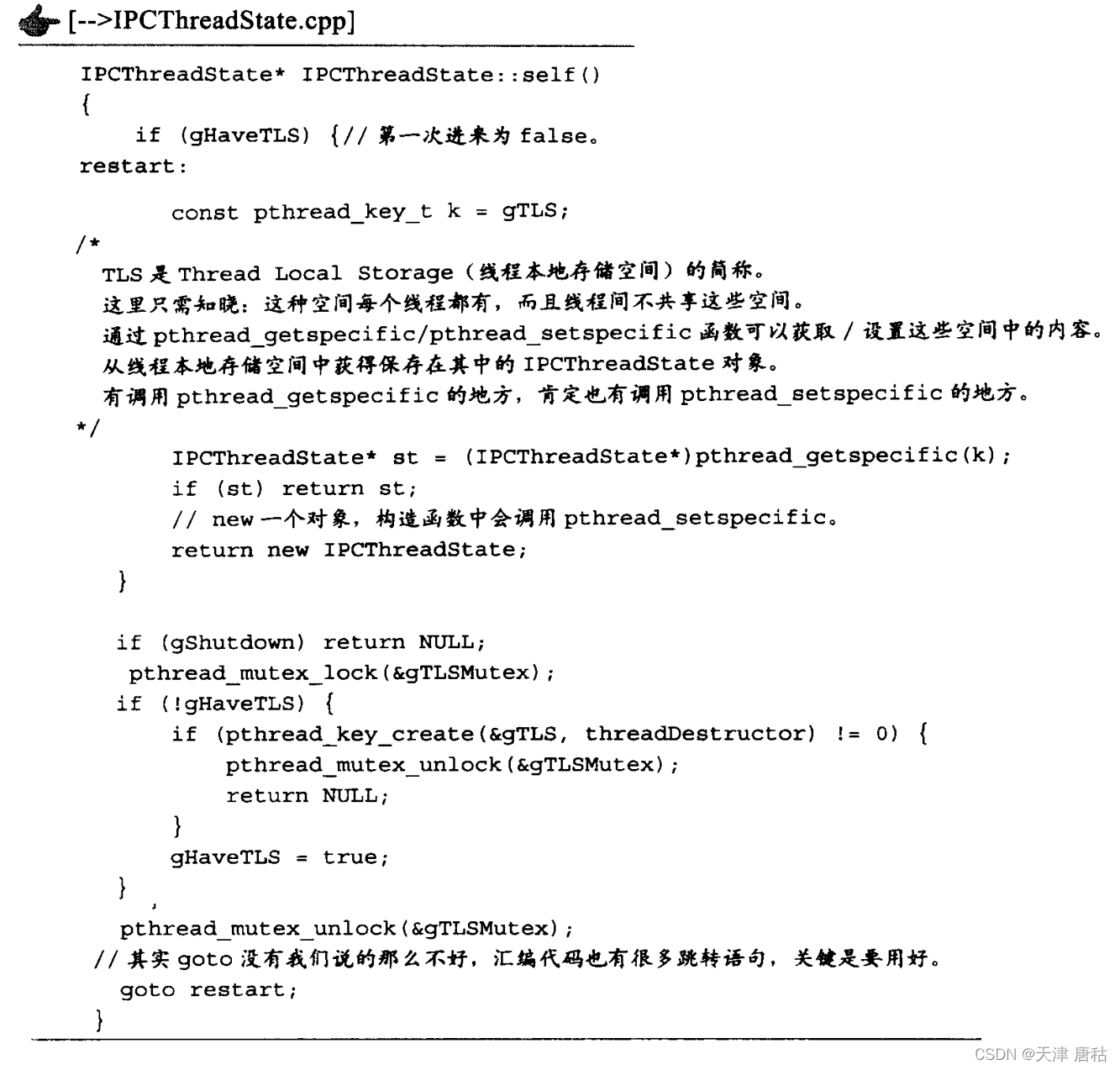

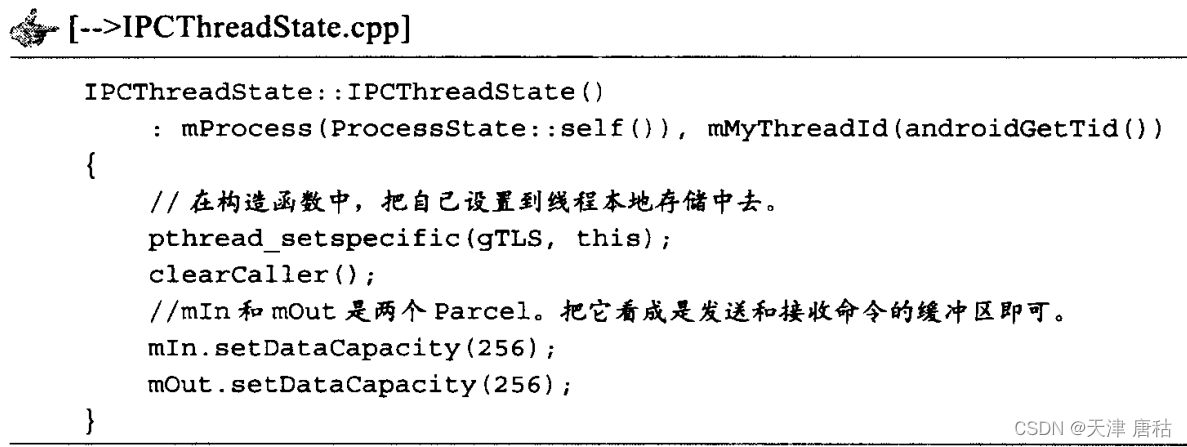

??构造函数IPCThreadState（）
??每个线程都有一个IPCThreadState，每个IPCThreadState中都有一个mIn、一个mOut，其中，mIn是用来接收自Binder设备的数据的，而mOut则是用来存储发往Binder设备的数据的。
transact

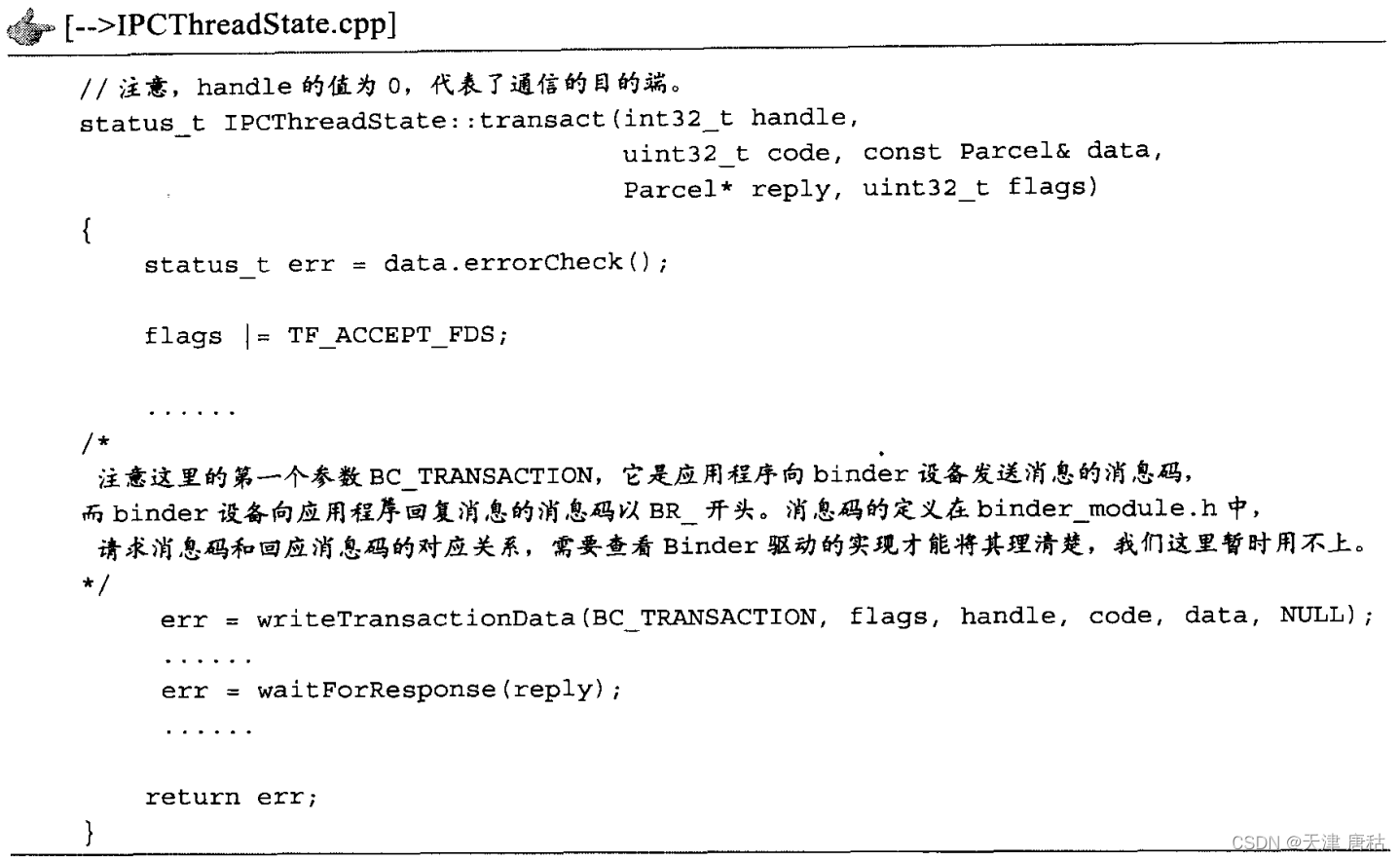

??BpBinder的transact调用的IPCThreadState的transact函数，这个函数实际完成了与Binder通信的工作：

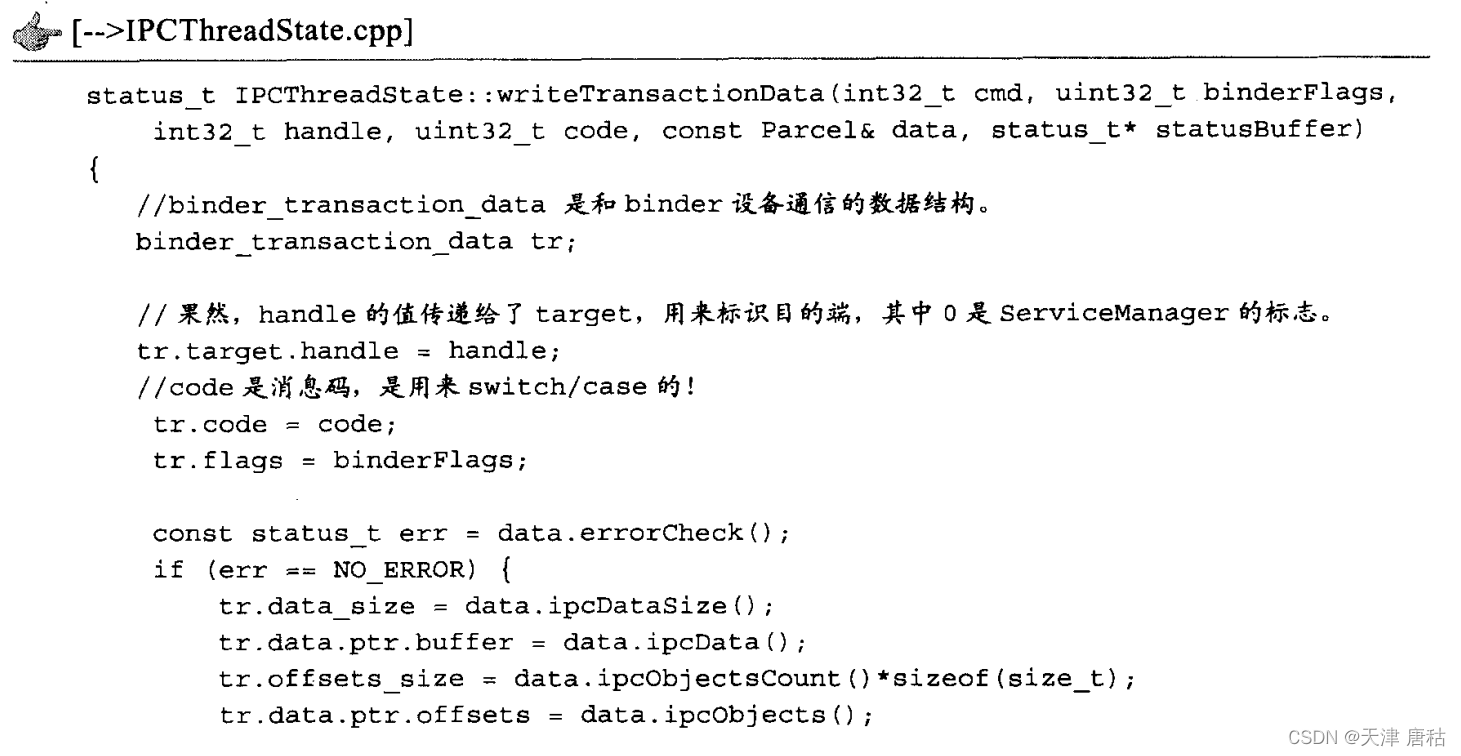

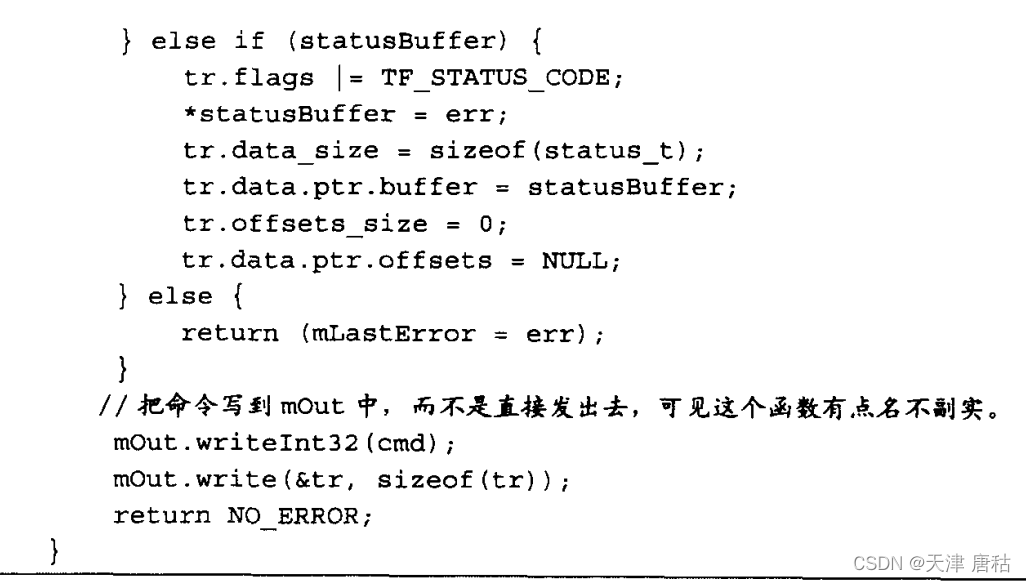

??writeTransactionData函数

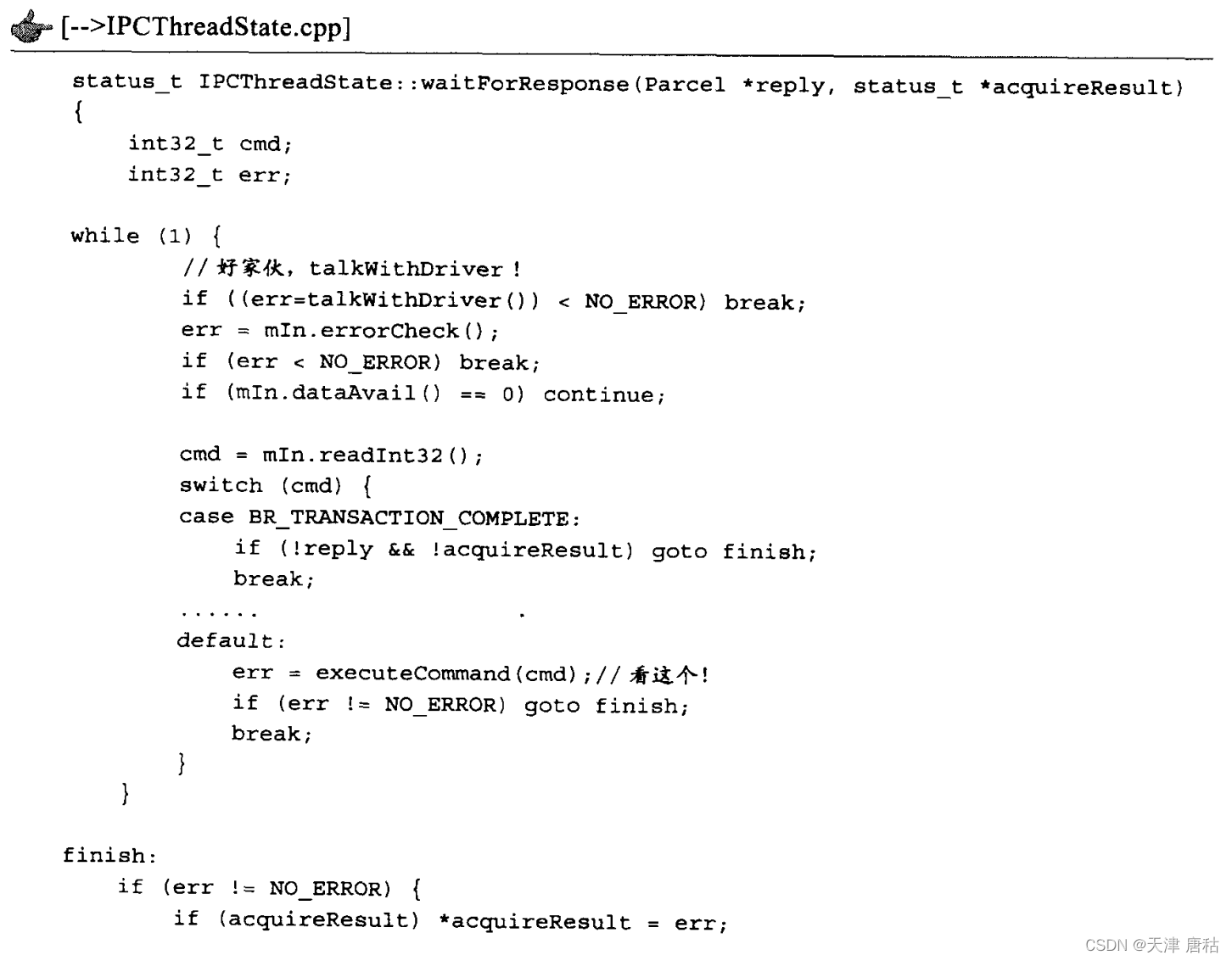

??waitForResponse函数

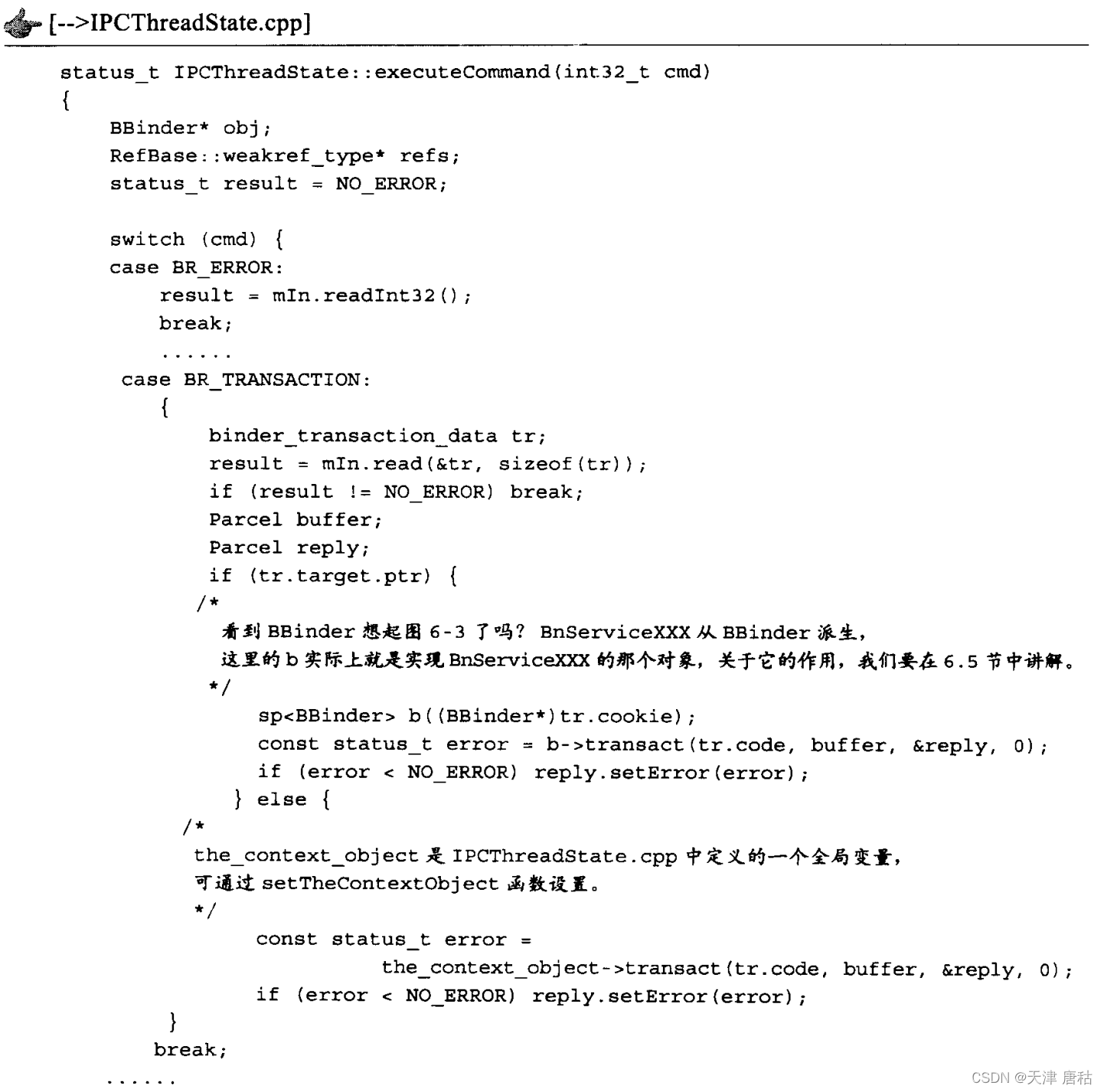

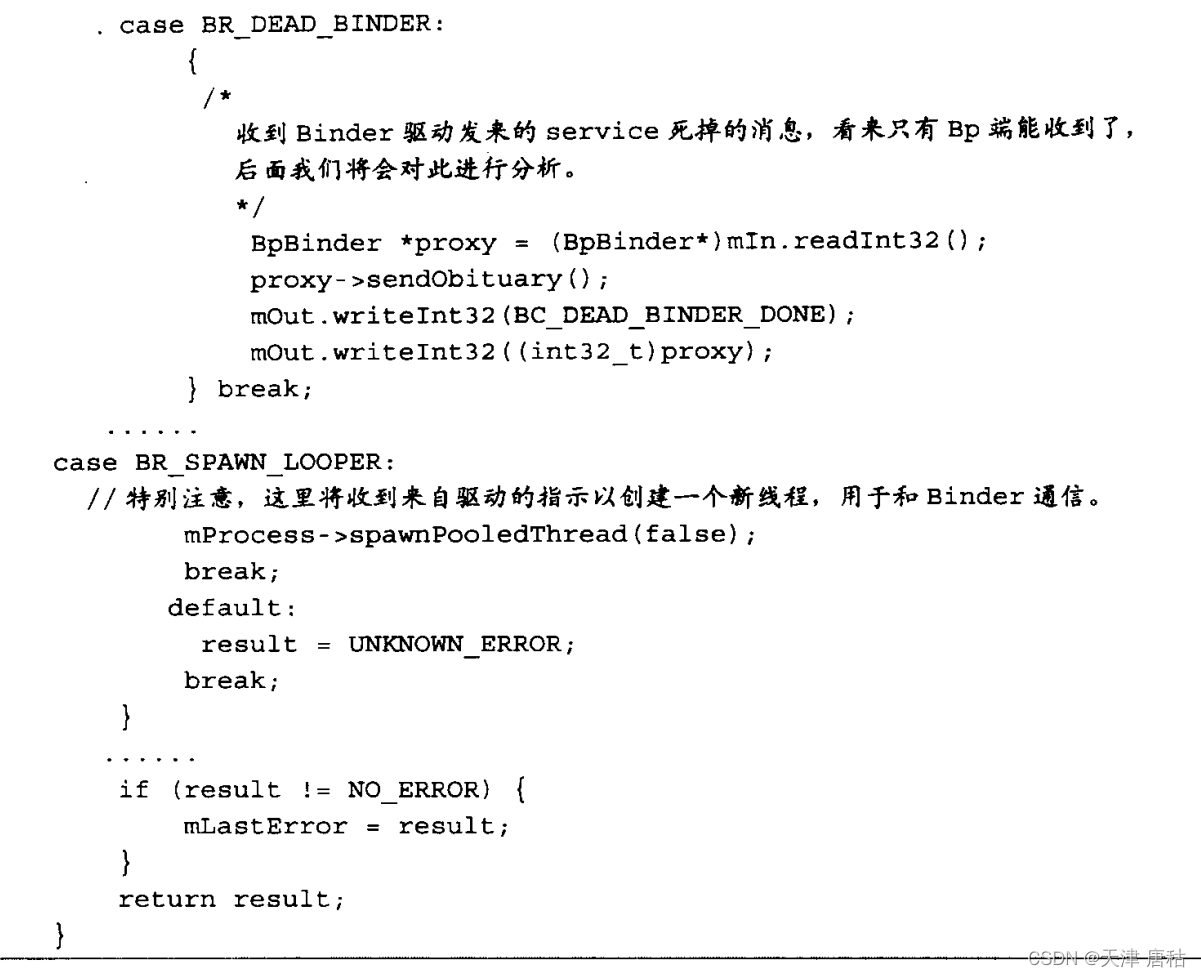

??回复的处理函数executeCommand

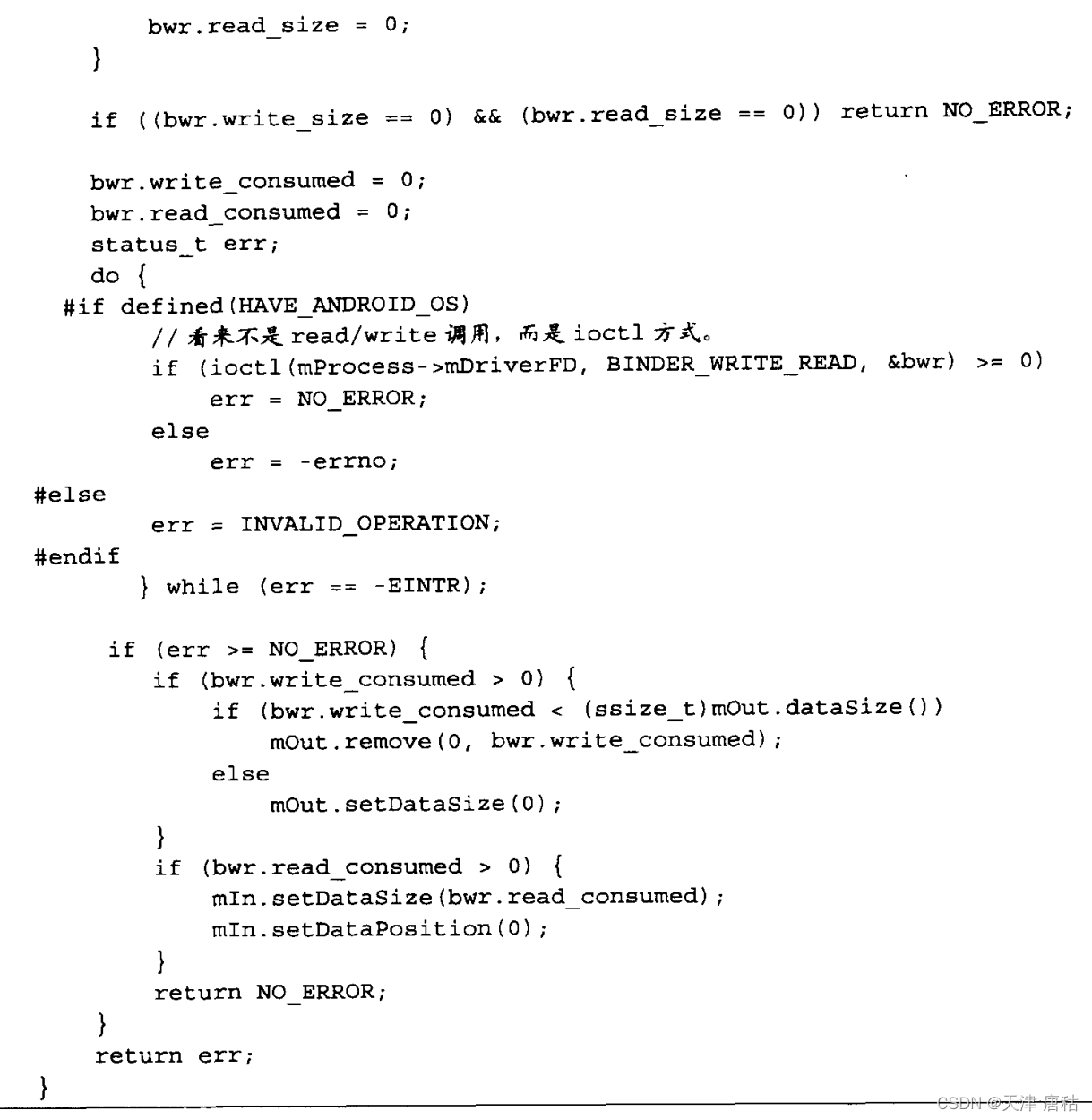

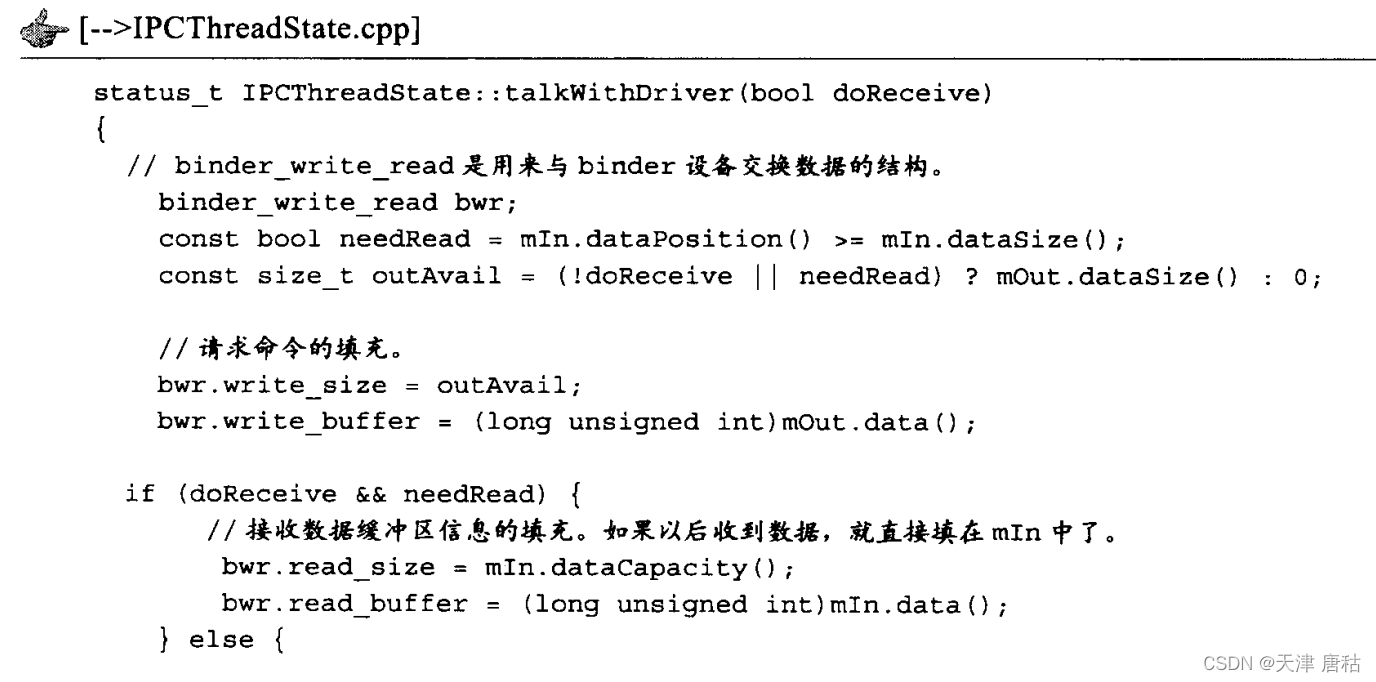

??和binder设备的交互，talkwithDriver函数
2.5 StartThread Pool和join Thread Pool分析

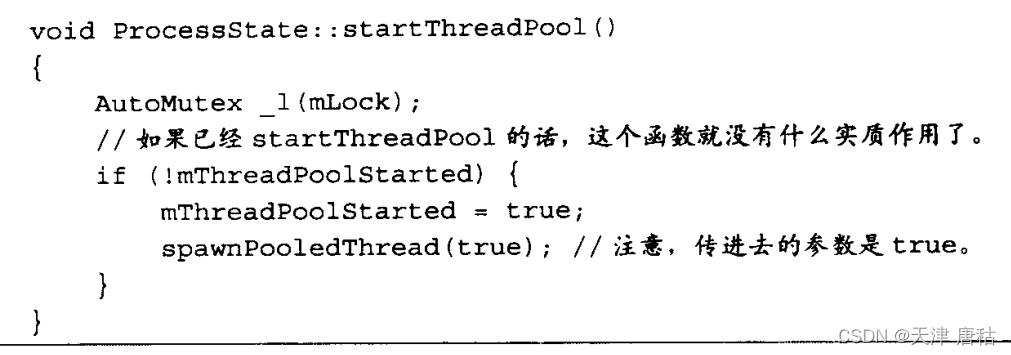

??StartThreadPool()函数

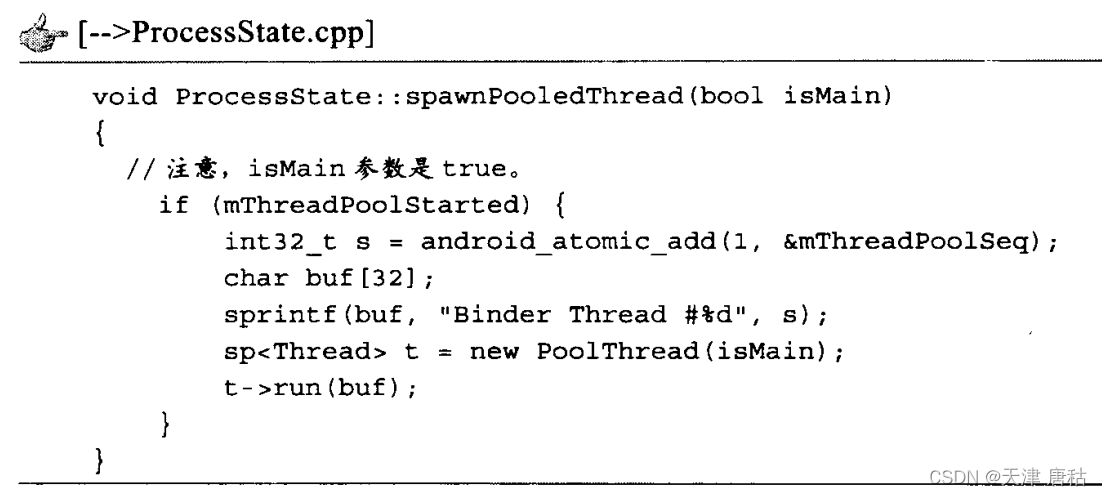

??spawnPooledThread()函数

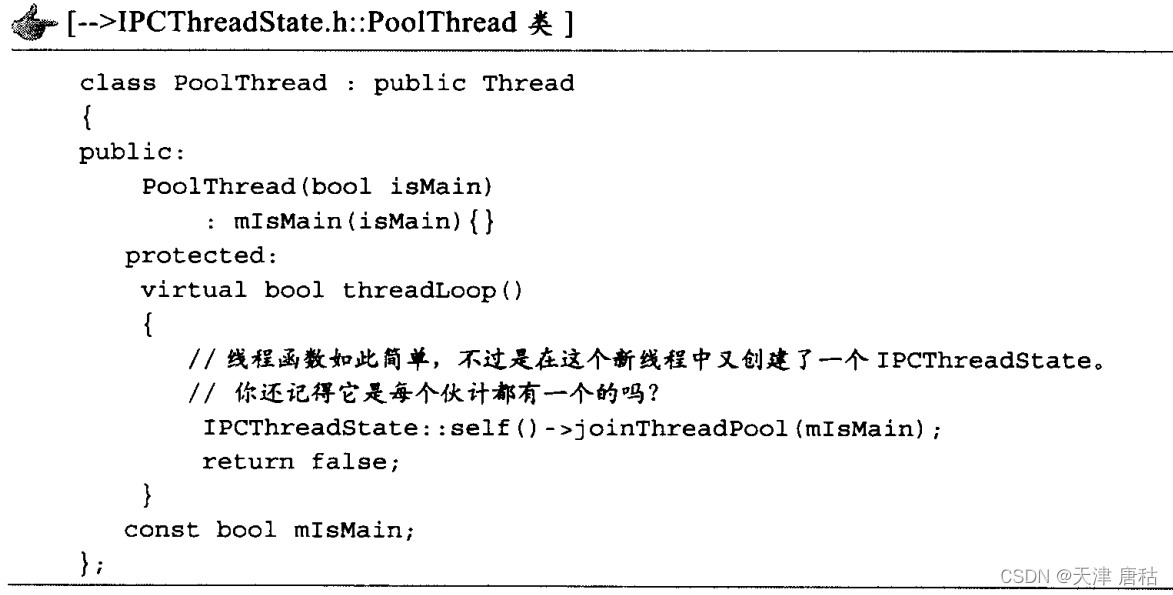

??PoolThread是在IPCThreadState中定义的一个Thread子类：

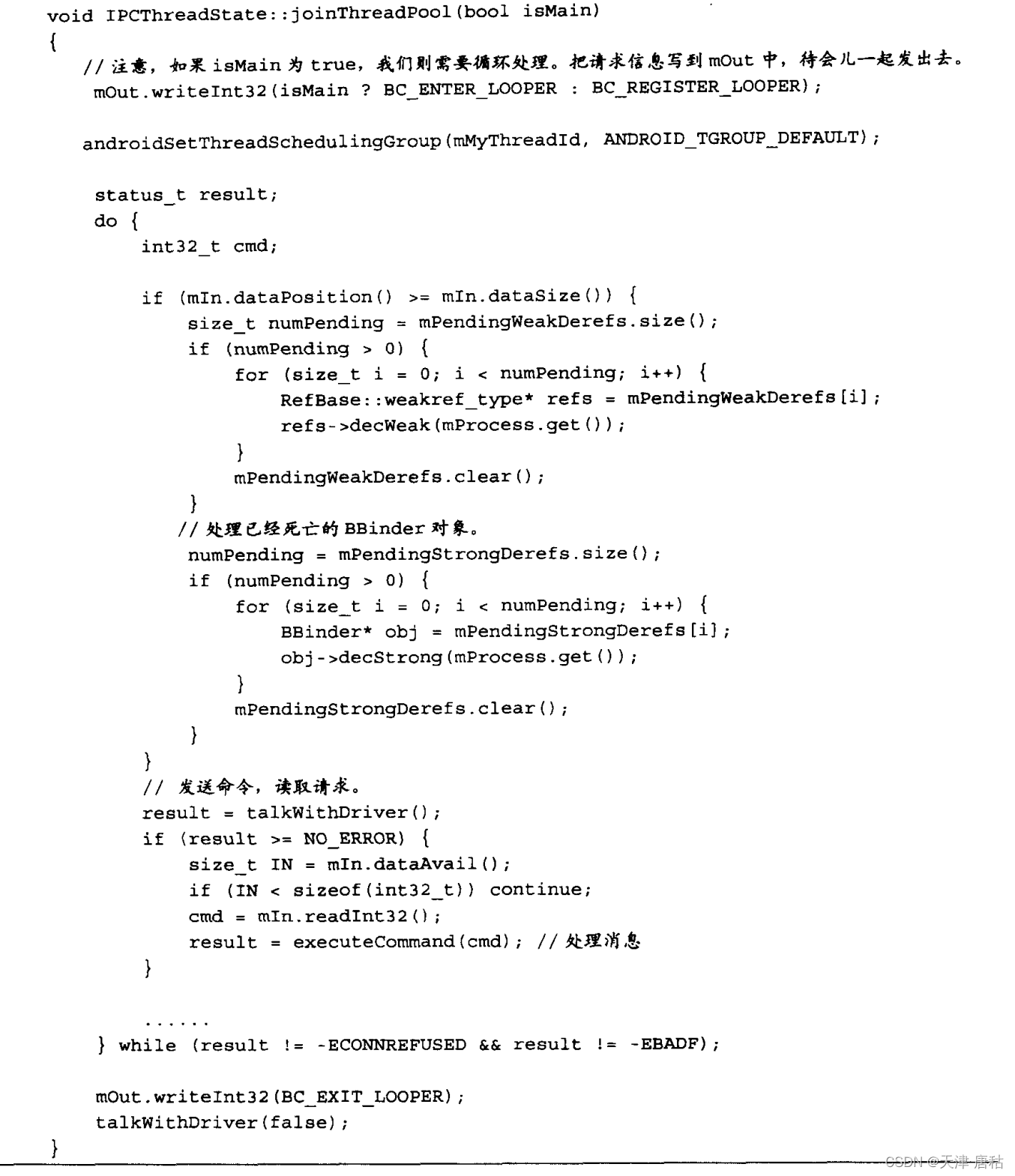

??joinThreadPool函数的实现：
??到底有多少线程在为Service服务？目前是两个
??1.startThreadPool中新启动的线程通过joinThreadPool读取binder设备，查看是否有请求
??2.主线程调用joinThreadPool读取binder设备，查看是否有请求，binder设备时支持多线程操作的，其中一定时做了同步方面的工作

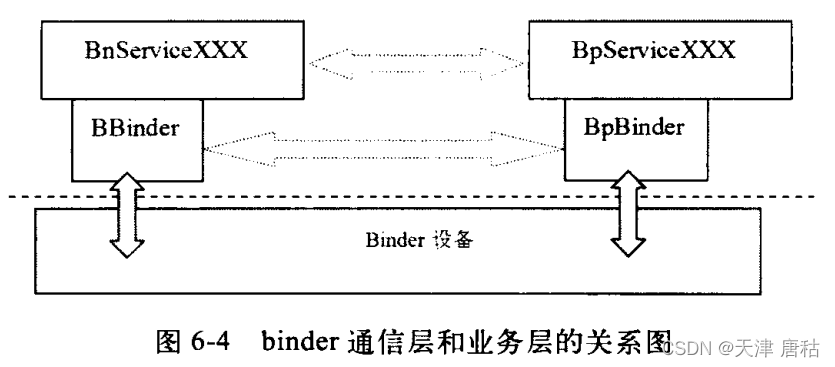

??我们以MediaServer为例，分析了Binder的机制，这里还是有必要再次强调一下Binder通信和基于Binder通信的业务之间的关系
??1.Binder是通信机制
??2.业务可以基于Binder通信也可使用别的IPC方式通信
Binder之所以复杂，重要原因之一在于Android通过层层封装，巧妙的把通信和业务融合在一起。
