一、定时器T0/T1
1. 控制寄存器TCON
- TCON为定时器/计数器T0、T1的控制寄存器，同时也锁存T0、T1溢出中断源和外部请求
中断源等，TCON格式如下：
TCON : 定时器/计数器中断控制寄存器 (可位寻址)]
- TF1：定时器/计数器T1溢出标志。T1被允许计数以后，从初值开始加1计数。当最高位产生溢出时由硬件置“1”TF1，向CPU请求中断，一直保持到CPU响应中断时，才由硬件清“0”TF1（TF1也可由程序查询清“0”）。
- TR1：定时器T1的运行控制位。该位由软件置位和清零。当GATE（TMOD.7）=0，TR1=1时就允许T1开始计数，TR1=0时禁止T1计数。当GATE（TMOD.7）=1，TR1=1且INT1输入 高电平时，才允T1计数。
- TF0：定时器/计数器T0溢出中断标志。T0被允许计数以后，从初值开始加1计数，当最高位产生溢出时，由硬件置“1”TF0，向CPU请求中断，一直保持CPU响应该中断时，才由硬件清“0”TF0（ TF0也可由程序查询清“0”）。
- TR0：定时器T0的运行控制位。该位由软件置位和清零。当GATE（TMOD.3）=0，TR0=1时就允许T0开始计数，TR0=0时禁止T0计数。当GATE（TMOD.3）=1，TR0=0且INT0输入 高电平时，才允许T0计数。
- IE1：外部中断1请求源（INT1/P3.3）标志。IE1=1，外部中断向CPU请求中断，当CPU响应该中断时由硬件清“0”IE1。
- IT1：外部中断1触发方式控制位。IT1=0时，外部中断1为低电平触发方式，当INT1（P3.3）输入低电平时，置位IE1 。采用低电平触发方式时，外部中断源（输入到INT1）必须保持低电平有效，直到该中断被CPU 响应，同时在该中断服务程序执行完之前，外部中断源必须被清除(P3.3要变高)，否则将产生另一次中断。当IT1=1时，则外部中断1(INT1)端口由“1”→“0”下降沿跳变，激活中断请求标志位IE1 ，向主机请求中断处理。
- IE0：外部中断0请求源（INT0/P3.2）标志。IE0=1外部中断0向CPU请求中断，当CPU响应外部中断时，由硬件清“0”IE0（边沿触发方式）。
- IT0：外部中断0触发方式控制位。IT0=0时，外部中断0为低电平触发方式，当INT0（P3.2）输入低电平时，置位IE0。采用低电平触发方式时，外部中断源（输入到INT0）必须保持低电平有效，直到该中断被CPU响应，同时在该中断服务程序执行完之前，外部中断源必须被清除（P3.2要变高），否则将产生另一次中断。当IT0=1时，则外部中断0(INT0)端口由“1”→“0”下降沿跳变，激活中断请求标志位IE0 ，向主机请求中断处理。
2. 工作模式寄存器TMOD
- 定时和计数功能由特殊功能寄存器TMOD的控制位C/T进行选择，TMOD寄存器的各位信息如下表所列。可以看出，2个定时/计数器有4种操作模式，通过TMOD的M1和M0选择。2个定时/计数器的模式0、1和2都相同，模式3不同，各模式下的功能如下所述。
位 符号 功能
TMOD.7/ GATE TMOD.7控制定时器1,置1时只有在INT1脚为高及TR1控制位置1时才可打开定时器/计
数器1。
TMOD.3/ GATE TMOD.3控制定时器0,置1时只有在INT0脚为高及TR0控制位置1时才可打开定时器/计
数器0。
TMOD.6/ C/T TMOD.6控制定时器1用作定时器或计数器，清零则用作定时器(从内部系统时钟输入)，
置1用作计数器(从T1/P3.5脚输入)
TMOD.2/ C/T TMOD.2控制定时器0用作定时器或计数器，清零则用作定时器(从内部系统时钟输入)，
置1用作计数器(从T0/P3.4脚输入)
TMOD.5/TMOD.4 M1、M0 定时器定时器/计数器1模式选择
0 0 13位定时器/计数器，兼容8048定时模式，TL1只用低5位参与分频，TH1整个8位全用。
0 1 16位定时器/计数器，TL1、TH1全用
1 0 8位自动重装载定时器,当溢出时将TH1存放的值自动重装入TL1.
1 1 定时器/计数器1此时无效（停止计数）。
TMOD.1/TMOD.0 M1、M0 定时器/计数器0模式选择
0 0 13位定时器/计数器，兼容8048定时模式，TL0只用低5位参与分频，TH0整个8位全用。
0 1 16位定时器/计数器，TL0、TH0全用
1 0 8位自动重装载定时器，当溢出时将TH0存放的值自动重装入TL0
1 1 定时器0此时作为双8位定时器/计数器。TL0作为一个8位定时器/计数器，通过标准定
时器0的控制位控制。TH0仅作为一个8位定时器,由定时器1的控制位控制。
二、定时器T2

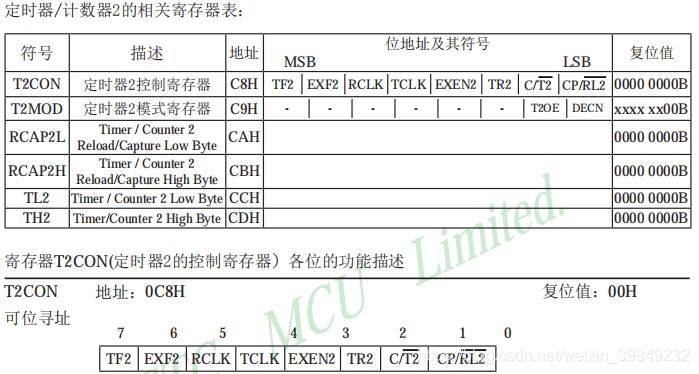

- 定时器2是一个16位定时/计数器。通过设置特殊功能寄存器T2CON中的C/T2位，可将其作为定
时器或计数器（特殊功能寄存器T2CON的描述如下所示）。
位 符号 功能
T2CON.7/ TF2 定时器2溢出标志。定时器2溢出时置位，必须由软件清除。当RCLK或TCLK=1 时，TF2
将不会置位
T2CON.6/ EXF2 定时器2外部标志。当EXEN2=1且T2EX的负跳变产生捕获或重装时，EXF2置位。定时器2
中断使能时，EXF2=1将使CPU从中断向量处执行定时器2中断子程序。EXF2位必须用软
件清零。在递增/递减计数器模式（DCEN=1）中，EXF2不会引起中断
T2CON.5/ RCLK 接收时钟标志。RCLK置位时，定时器2的溢出脉冲作为串行口模式1和模式3的接收时钟。
RCLK=0时，将定时器1的溢出脉冲作为串行口模式1和模式3的接收时钟
T2CON.4/ TCLK 发送时钟标志。TCLK置位时，定时器2的溢出脉冲作为串行口模式1和模式3的发送时钟。
TCLK=0时，将定时器1的溢出脉冲作为串行口模式1和模式3发送时钟
T2CON.3/ EXEN2 定时器2外部使能标志。当其置位且定时器2未作为串行口时钟时，允许T2EX的负跳变产
生捕获或重装。EXEN2=0时，T2EX的跳变对定时器2无效
T2CON.2/ TR2 定时器2 启动/停止控制位。置1 时启动定时器
T2CON.1/ C/T2 定时器/ 计数器选择。（定时器2 ）
0 = 内部定时器（SYSclk/12 或SYSclk/6）
1 = 外部事件计数器（下降沿触发）
T2CON.0/ CP/RL2 捕获/重装标志。置位:EXEN2=1时,T2EX的负跳变产生捕获.清零：EXEN2=0时，定时器
2溢出或T2EX的负跳变都可使定时器自动重装。当RCLK=1 或TCLK=1 时，该位无效且定
时器强制为溢出时自动重装
- 定时器2有3种操作模式：捕获、自动重新装载（递增或递减计数）和波特率发生器。这3种模
式由T2CON中的位进行选择（如下表所列）。
- T2MOD : 定时器/计数器2模式控制寄存器 (不可位寻址)
T2OE: 定时器2 输出使能位
DECN: 向下计数使能位。定时器2 可配置成向上/ 向下计数器
三、单片机串行口
-
STC89C52系列单片机的串行口设有两个控制寄存器：串行控制寄存器SCON和波特率选
择特殊功能寄存器PCON。 -
串行控制寄存器SCON用于选择串行通信的工作方式和某些控制功能。其格式如下：
SCON : 串行控制寄存器 (可位寻址)
-
SM0/FE: 当PCON寄存器中的SMOD0/PCON.6位为1时，该位用于帧错误检测。当检测到一个无效停止位时，通过UART接收器设置该位。它必须由软件清零。当PCON寄存器中的SMOD0/PCON.6位为0时，该位和SM1一起指定串行通信的工作方式，如下表所示
-
其中SM0、SM1按下列组合确定串行口的工作方式
-
SM2：允许方式2或方式3多机通信控制位。在方式2或方式3时，如SM2位为1，REN位为1，则从机处于只有接收到RB8位为1（地址帧）时才激活中断请求标志位RI为1，并向主机请求中断处理。被确认为寻址的丛机则复位SM2位为0，从而才接收RB8为0的数据帧。在方式1时，如果SM2位为1，则只有在接收到有效的停止位时才置位中断请求标志位RI为1；在方式0时，SM2 应为0。
-
REN：允许/禁止串行接收控制位。由软件置位REN，即REN=1为允许串行接收状态，可启动串行接收器RxD，开始接收信息。软件复位REN，即REN=0，则禁止接收。
-
TB8： 在方式2或方式3，它为要发送的第9位数据，按需要由软件置位或清0。例如，可用作数据的校验位或多机通信中表示地址帧/数据帧的标志位。
-
RB8： 在方式2或方式3，是接收到的第9位数据。在方式1，若SM2=0，则RB8是接收到的停止位。方式0不用RB8。
-
TI： 发送中断请求标志位。在方式0，当串行发送数据第8位结束时，由内部硬件自动置位，即TI=1，向主机请求中断，响应中断后必须用软件复位，即TI=0。在其他方式中，则在停止位开始发送时由内部硬件置位，必须用软件复位。
-
RI： 接收中断请求标志位。在方式0，当串行接收到第8位结束时由内部硬件自动置位RI=1， 向机请求中断，响应中断后必须用软件复位，即RI=0。在其他方式中，串行接收到停止位的中间时刻由内部硬件置位，即RI=1（例外情况见SM2说明），必须由软件复位，即RI=0。
