[嵌入式]华大 MCU 之四使用问题记录（持续更新中...）

??在最近使用华大 MCU 时，遇到了不少坑，这里记录一下，以方便在以后升级驱动库！其中，有些问题仅仅是在由 ST 切换到华大之后不太适于的问题，有些是驱动库的更改问题！

??如果您发现我说的问题是由于我还没完全了解华大 MCU 造成的，欢迎在评论区指出。亦或是您有更好的见解也欢迎给与指点。

进步始于交流，收获源于分享，不胜感激！

中断向量偏移

??在实际项目中，在线升级一般是必须的。在以前 ST 的片子中，IAP + APP 的程序框架是个很不错的选择。该程序框架中，需要配置 APP 的中断向量表偏移（中断向量表偏移寄存器），然而，驱动库并没有给出配置接口。因此，需要自己来实现：
在这里插入图片描述

中断弱函数

??驱动库提供了一个名为 hc32f46x_interrupts.c/h 的文件，该文件将所有的中断进行了统一的处理，然后以弱函数的形式开发对外接口（hc32f46x_it.c 中定义的函数均为 hc32f46x_interrupts.c/h 中声明的弱函数接口）。但是，驱动库的这种弱函数的使用并不是规范（可以说不正确，导致自己定义的同名函数根本无效）。下面我们以 ST HAL 库最为对比来说明一下。

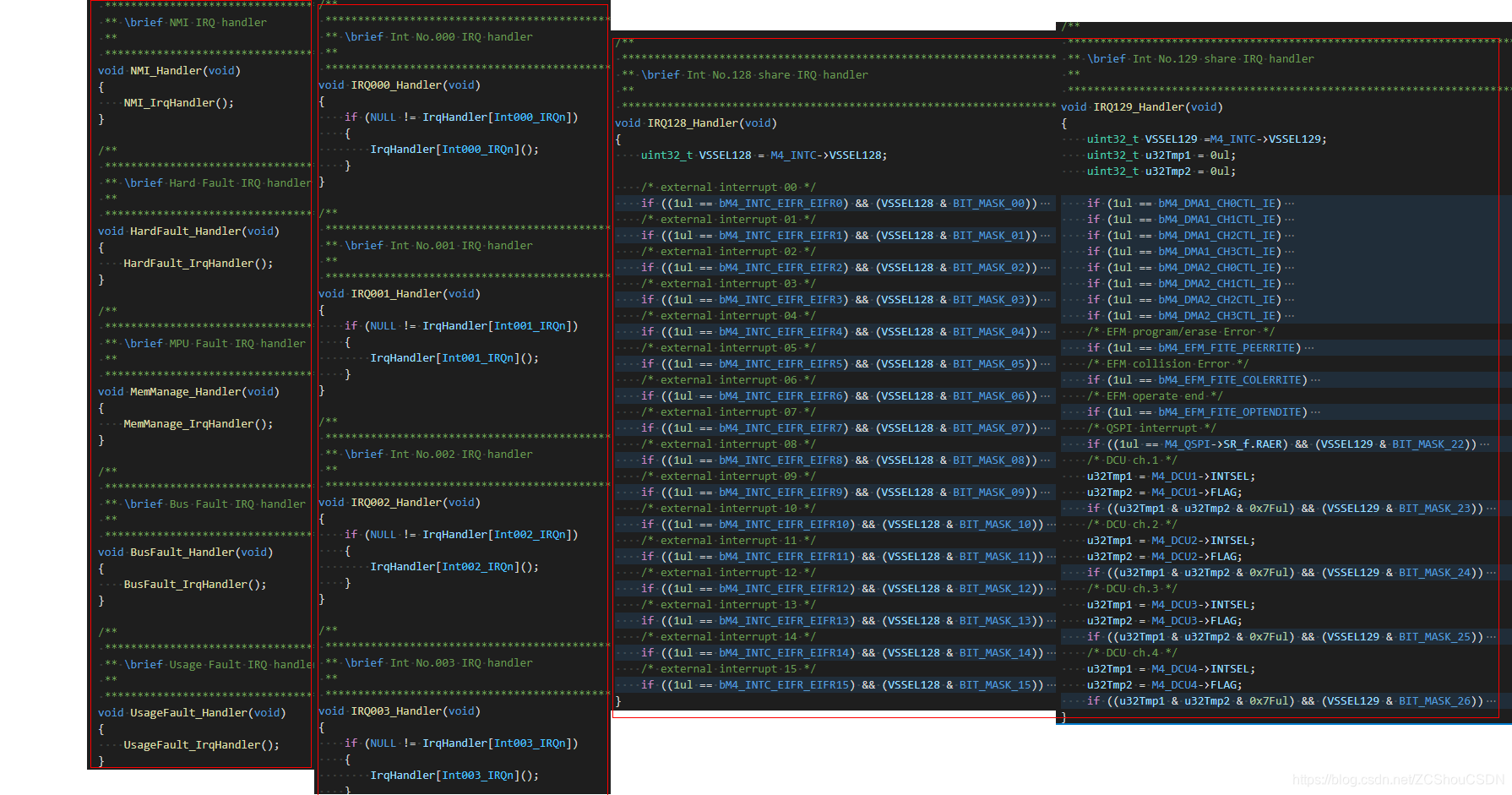

首先，华大驱动库和 ST HAL 库弱函数所使用的的弱函数关键字是有区别的，如下对比图所示：

??在使用 GUN 编译器的时候，两者均使用 __attribute__((weak)) 关键字，然而，在使用 ARM 自家编译器时，华大的驱动库仍然使用 __attribute__((weak)) 关键字，而 ST HAL 库则会使用 ARM 自家的 __weak 关键字。
再来看看两者对于弱函数的使用方法，如下对比图所示：

??那么，为啥说华大驱动库的这种使用是不正确的呢？这主要是由于 __attribute__((weak)) 关键字的原因。使用 __attribute__((weak)) 声明的函数，对于所有实现的实体都将被编译器认为为弱函数，不管我们定义多少个接口，都没有用。具体见博文 ARM 之十一__weak 和 attribute((weak)) 关键字的使用。

具体的解决方法有以下两个：

修改驱动库改为 ST HAL 库的使用方式。缺点就是需要修改驱动库，不方便后续升级驱动库。

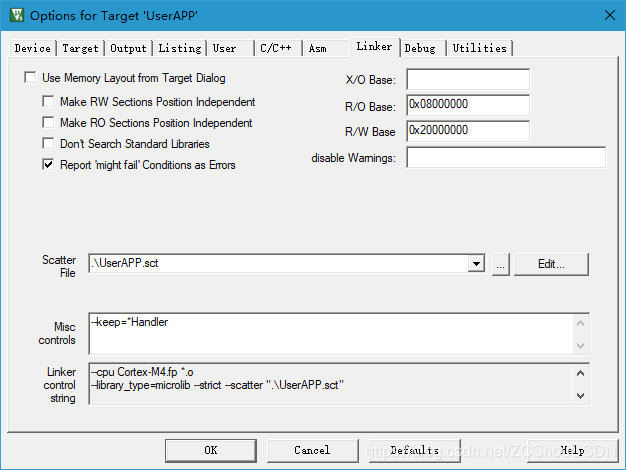

如下配置 MDK-ARM 开发环境：

缺点就是，对其他编译器可能并不适用！

中断的使用

??在 hc32f46x_interrupts.c/h 的文件中定义的结构体中对中断区分为三大部分，这就导致在我们使用 en_result_t enIrqRegistration(const stc_irq_regi_conf_t *pstcIrqRegiConf) 进行中断注册的时候需要注意分配的中断号。如下图所示：
在这里插入图片描述

第一部分应该是 Cortex-M 核的中断，他这里处理后，我们就可以自己定义或函数的实体（忽略上面说的问题）来使用中断！
第二步部分应该是留给用户自己随便定义的
第三部分应该是对于常用的外设，可能为了方便大家使用，他给处理了一层（固定好了中断号）。但是，这里仍然需要我们配置外设中断。当然，我们可以不使用这部分，仍然使用第二部分来自定义。

??下面我以我最近使用的 ADC 来看看中断的具体配置。首先，hc32f46x_interrupts.c/h 中对于 ADC 的中断默认分配了中断号 142，如下：

/**
 *******************************************************************************
 ** \brief Int No.142 share IRQ handler
 **
 ******************************************************************************/
void IRQ142_Handler(void)
{
    uint32_t u32VSSEL142 = M4_INTC->VSSEL142;
    uint16_t u16Tmp = 0u;
    /* ADC unit.1 seq. A */
    if (1ul == bM4_ADC1_ICR_EOCAIEN)
    {
        if ((1ul == bM4_ADC1_ISR_EOCAF) && (u32VSSEL142 & BIT_MASK_00))
        {
            ADC1A_IrqHandler();
        }
    }
    /* ADC unit.1 seq. B */
    if (1ul == bM4_ADC1_ICR_EOCBIEN)
    {
        if ((1ul == bM4_ADC1_ISR_EOCBF) && (u32VSSEL142 & BIT_MASK_01))
        {
            ADC1B_IrqHandler();
        }
    }
    /* ADC unit.1 seq. A */
    u16Tmp = M4_ADC1->AWDSR0;
    if (1ul == bM4_ADC1_AWDCR_AWDIEN)
    {
        if (((1ul == bM4_ADC1_AWDSR1_AWDF16) || (u16Tmp)) && (u32VSSEL142 & BIT_MASK_02))
        {
            ADC1ChCmp_IrqHandler();
        }
    }
    /* ADC unit.1 seq. cmp */
    if (1ul == bM4_ADC1_AWDCR_AWDIEN)
    {
        if (((1ul == bM4_ADC1_AWDSR1_AWDF16) || (u16Tmp)) && (u32VSSEL142 & BIT_MASK_03))
        {
            ADC1SeqCmp_IrqHandler();
        }
    }

    /* ADC unit.2 seq. A */
    if (1ul == bM4_ADC2_ICR_EOCAIEN)
    {
        if ((1ul == bM4_ADC2_ISR_EOCAF) && (u32VSSEL142 & BIT_MASK_04))
        {
            ADC2A_IrqHandler();
        }
    }
    /* ADC unit.2 seq. B */
    if (1ul == bM4_ADC2_ICR_EOCBIEN)
    {
        if ((1ul == bM4_ADC2_ISR_EOCBF) && (u32VSSEL142 & BIT_MASK_05))
        {
            ADC2B_IrqHandler();
        }
    }
    /* ADC unit.2 seq. A */
    if (1ul == bM4_ADC2_AWDCR_AWDIEN)
    {
        if ((M4_ADC2->AWDSR0 & 0x1FFu) && (u32VSSEL142 & BIT_MASK_06))
        {
            ADC2ChCmp_IrqHandler();
        }
    }
    /* ADC unit.2 seq. cmp */
    if (1ul == bM4_ADC2_AWDCR_AWDIEN)
    {
        if ((M4_ADC2->AWDSR0 & 0x1FFu) && (u32VSSEL142 & BIT_MASK_07))
        {
            ADC2SeqCmp_IrqHandler();
        }
    }
}

其中的 ADC1A_IrqHandler(); 等都是放给用户的弱函数接口。我们的使用方法基本就是，给 ADC 配置 142 号中断，然后实现对应的弱函数实体就应该可以了。下面是驱动库的示例给出的代码：

static void AdcIrqConfig(void)
{
    en_result_t         enIrqRegResult;
    stc_irq_regi_conf_t stcAdcIrqCfg;

    /* Config ADC1 interrupt. */
    stcAdcIrqCfg.enIntSrc    = INT_ADC1_EOCA;
    stcAdcIrqCfg.enIRQn      = Int117_IRQn;
    stcAdcIrqCfg.pfnCallback = &ADC1A_IrqHandler;
    enIrqRegResult = enIrqRegistration(&stcAdcIrqCfg);

    if (Ok == enIrqRegResult)
    {
        NVIC_ClearPendingIRQ(stcAdcIrqCfg.enIRQn);
        NVIC_SetPriority(stcAdcIrqCfg.enIRQn, DDL_IRQ_PRIORITY_03);
        NVIC_EnableIRQ(stcAdcIrqCfg.enIRQn);
    }

    /* Config ADC2 interrupt, use sharing interrupt. */
    stcAdcIrqCfg.enIntSrc = INT_ADC2_EOCA;
    stcAdcIrqCfg.enIRQn   = Int142_IRQn;

    enShareIrqEnable(stcAdcIrqCfg.enIntSrc);
    NVIC_ClearPendingIRQ(stcAdcIrqCfg.enIRQn);
    NVIC_SetPriority(stcAdcIrqCfg.enIRQn, DDL_IRQ_PRIORITY_04);
    NVIC_EnableIRQ(stcAdcIrqCfg.enIRQn);
}

注意上面的 enShareIrqEnable(stcAdcIrqCfg.enIntSrc); 要不然会死的很惨哦！从上面的示例可以看出，对于上面说的第三部分的中断使用，需要使用 enShareIrqEnable(stcAdcIrqCfg.enIntSrc); 而不是 enIrqRegistration(&stcAdcIrqCfg);。

中断反注册

??由于我们使用中断（部分）时需要在 hc32f46x_interrupts.c/h 的文件中定义的结构体中进行注册，如果想第二次注册（例如，更改回调接口）时，必须要反注册，否则不能正常注册。这个问题在我们使用 IAP 和 APP 两个程序时尤为明显！

en_result_t enIrqRegistration(const stc_irq_regi_conf_t *pstcIrqRegiConf)
{
    // todo, assert ...
    stc_intc_sel_field_t *stcIntSel;
    en_result_t enRet = Ok;

    //DDL_ASSERT(NULL != pstcIrqRegiConf->pfnCallback);
    DDL_ASSERT(IS_NULL_POINT(pstcIrqRegiConf->pfnCallback));

    /* IRQ032~127 whether out of range */
    if (((((pstcIrqRegiConf->enIntSrc/32)*6 + 32) > pstcIrqRegiConf->enIRQn) || \
        (((pstcIrqRegiConf->enIntSrc/32)*6 + 37) < pstcIrqRegiConf->enIRQn)) && \
        (pstcIrqRegiConf->enIRQn >= 32))
    {
        enRet = ErrorInvalidParameter;
    }
    else
    {
        stcIntSel = (stc_intc_sel_field_t *)((uint32_t)(&M4_INTC->SEL0)         +   \
                                             (4u * pstcIrqRegiConf->enIRQn));
        if (0x1FFu == stcIntSel->INTSEL)	/* 如果已经初始化过，这里将不能再初始化 */
        {
            stcIntSel->INTSEL = pstcIrqRegiConf->enIntSrc;
            IrqHandler[pstcIrqRegiConf->enIRQn] = pstcIrqRegiConf->pfnCallback;
        }
        else
        {
            enRet = ErrorUninitialized;
        }
    }
    return enRet;
}

具体方法就是使用 enIrqResign 函数进行重新标记！

DMA 无法获取当前传出数据长度

??先来说一下需求：在串口驱动中，串口的接收使用 DMA 来实现，DMA 配置为循环模式，在指定缓冲区中循环存放收到的数据，通过读写指针来标记数据的读和写位置。
??然而，驱动库中 DMA 接口并没有能获取当前 DMA 传输了多少字节的接口！！！无奈只能选择修改驱动库，添加一些指定的接口，如下图所示：
在这里插入图片描述
??后来，为了不修改驱动库，我直接把接口放到了自己的驱动里面，然后使用寄存器直接读取：M4DMA1->MONRPT0_f.DRPT，这样的话，需要注意与通道号的对应关系，如 MONRPT0 即通道 0。

DMA 中断的使用

??在华大的 DMA 中，中断默认都是开启的，这点在配置 DMA 的时候需要特殊注意。我们需要使用 DMA 的屏蔽中断寄存器来屏蔽不使用的中断。如下图示：
在这里插入图片描述
在实际写代码时，需要调用 en_result_t DMA_DisableIrq(M4_DMA_TypeDef* pstcDmaReg, uint8_t u8Ch, en_dma_irq_sel_t enIrqSel); 来关闭不需要的中中断。例如，DMA 的块传输完成中断和传输完成中断通常不会一起使用！这点对于用惯了 ST MCU 的人来说需要特殊注意！

看门狗

??在华大 MCU 中，看门狗也是有两个：SWDT 和 WDT，看手册的介绍应该是分别对应于 ST 的 IWDG 和 WWDG。在实际使用中，多数情况下我们需要使用 SWDT。

??目前，SWDT 的配置可以必须在库文件 hc32f46x_icg.h 中进行配置（WDT 可以使用 hc32f46x_wdt.c/h 中进行配置），然后将 hc32f46x_icg.c 包含到自己的项目中，否则配置依旧无效！在更改了驱动库源码之后，在更新驱动库时需要注意！
在这里插入图片描述
??此外，上面这种配置方法会间接导致一个问题：由于我们的程序分为 IAP 和 APP 两部分。看门狗的配置必须放到 IAP 中，且 APP 中不能再包含该文件，否则在调试烧写时会报错！这是由于 APP 位置的偏移地址导致的！

enumeration value is out of “int” range

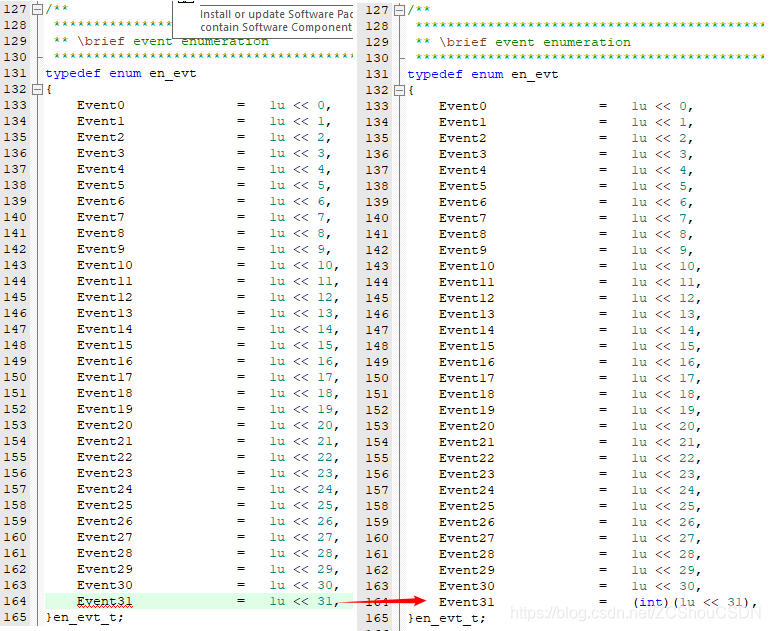

在使用 MDK-ARM 编译华大驱动库时，会提示 warning: enumeration value is out of "int" range，这是由于驱动库中（hc32f46x_exint_nmi_swi.h、hc32f46x_interrupts.h）对于枚举类型的值超过了 enum 中的枚举值默认为 int 类型的限制：
在这里插入图片描述
我们可以通过以上修改以消除警告！
